NE5532音调电路图
(完整版)NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
用AD827OPA2604NE5532制作的负反馈高中低音调电路
音调控制电路如上图,由W1，W2，W3，W4，分别实现高音，中音，低音，平衡控制电路，音量电路由于本站的SSE01/SSE02板上已经设有音量电位器，故不再增加，音量电位其中运放U1做为前级信号的缓冲放大，R3/R2的值为1-5倍之间，本站设为2倍放大，可以根据实际的音源情况改变R2的值加以调整，信号通道中的电容C2，C4，C7对音质的影响较大，用高品质量发烧电容德国红WIMA 电容，运算放大器U2选用高品质的发烧运放AD827/OPA2604/NE5532均可以，音色表现不同，烧友可根据自已喜好加以选取，有关前级发烧运放的音色特点请看联系我们中有详细的说明，上图中和常见的功率放大器中的音调控制中只有高低音控制不同是增设中音控制电路，在听音中，中频部分和音乐的临场感关系密切，中频过亮或单薄都将导致临场失真，由W2入相关外围元件构成对1000HZ-2000HZ的中频信号做6-10dB的提升或衰减，达到中频控制的目的。
在电源的设计上这里改用LM317/LM337构成的有源伺服稳压电源，比78/79系列构成的有源伺服电源相比在电源内阻和噪声低一个数量级，纹波抑制更强，和一些相对复杂的洼田式具有电源结构简单，性能稳定的优点，在成本上虽提高了些，但是实际使用上对音质的改善也相当的明显。
电路图如上图，输入电压为交流双12V-双18V均可，其中影响电压精度的电阻R14/Re14,R15/Re15的参数要一致，这样才能达到正负电源的良好对称性，输出的电压值不一定为双15V，但是正负电压达到一致（一般运放电压为DC双12V-双15V均可正常工作）PCB板设计图如下PCB设计上充分的地考虑到用高速率的运放使用上的严格要求，在离ＩＣ电源脚最近的位置增加WIMA CBB退耦电容，电路的电源远离小信号处理部分，增加地线隔离措施，以及严格的一点接地布线措施，使用本板得到最佳的信噪比。
下面是本站最近从厂家定做的本页介绍的用发烧运放制作的带高，中，低，平衡的音调控制板实物图片。
高中低音音调及音量控制电路
NE5532N组成的高中低音音调及音量控制电路[日期:2008-08-13 ] [来源:东哥单片机学习网 作者:佚名] [字体：大中小] (投递新闻)功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。

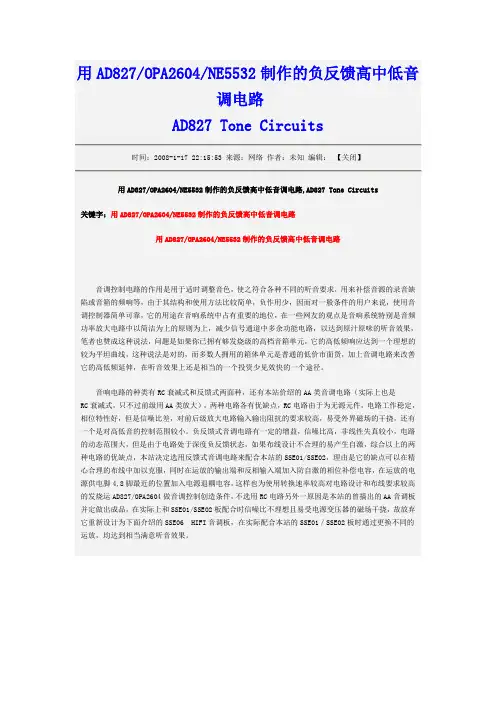

用AD827OPA2604NE5532制作的负反馈高中低音调电路
用AD827/OPA2604/NE5532制作的负反馈高中低音调电路音调控制电路的作用是用于适时调整音色，使之符合各种不同的听音要求，用来补偿音源的录音缺陷或音箱的频响等，由于其结构和使用方法比较简单，负作用少，因而对一般条件的用户来说，使用音调控制器简单可靠，它的用途在音响系统中占有重要的地位，在一些网友的观点是音响系统特别是音频功率放大电路中以简洁为上的原则为上，减少信号通道中多余功能电路，以达到原汁原味的听音效果，笔者也赞成这种说法，问题是如果你已拥有够发烧级的高档音箱单元，它的高低频响应达到一个理想的较为平坦曲线，这种说法是对的，而多数人拥用的箱体单元是普通的低价市面货，加上音调电路来改善它的高低频延伸，在听音效果上还是相当的一个投资少见效快的一个途径。
音响电路的种类有RC衰减式和反馈式两面种，还有本站价绍的AA类音调电路（实际上也是RC衰减式，只不过前级用AA类放大），两种电路各有优缺点，RC电路由于为无源元件，电路工作稳定，相位特性好，但是信噪比差，对前后级放大电路输入输出阻抗的要求较高，易受外界磁场的干挠，还有一个是对高低音的控制范围较小。
负反馈式音调电路有一定的增益，信噪比高，非线性失真较小，电路的动态范围大，但是由于电路处于深度负反馈状态，如果布线设计不合理的易产生自激，综合以上的两种电路的优缺点，本站决定选用反馈式音调电路来配合本站的SSE01/SSE02，理由是它的缺点可以在精心合理的布线中加以克服，同时在运放的输出端和反相输入端加入防自激的相位补偿电容，在运放的电源供电脚4, 8脚最近的位置加入电源退耦电容，这样也为使用转换速率较高对电路设计和布线要求较高的发烧运AD82 7/OPA2604做音调控制创造条件，不选用RC电路另外一原因是本站的曾搞出的AA音调板并定做出成品，在实际上和SSE01/SSE02板配合时信噪比不理想且易受电源变压器的磁场干挠，故放弃它重新设计为下面介绍的SSE06 HIFI音调板，在实际配合本站的SSE01／SSE02板时通过更换不同的运放，均达到相当满意听音效果。
高中低音音调及音量控制电路
NE5532N组成的高中低音音调及音量控制电路[日期:2008-08-13 ] [来源:东哥单片机学习网 作者:佚名] [字体：大中小] (投递新闻)功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
NE5532N组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
NE5532N组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰,而且缺乏力度和清晰感,听起来非常浑浊杂乱,听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意,如果有动手能力的话,很有必要花几十元对其动动手术(摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品,笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为:信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率,当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音,从而实现了音频调节作用.需要说明一点是所采用的NE5532N必须是正宗品,如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
(欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了). 字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题;④音调调节的动态范围明显变大。
094054_NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
NE5532
NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一种双运放高性能低噪声运算放大器。
相比较大多数标准运算放大器，如1458，它显示出更好的噪声性能，提高输出驱动能力和相当高的小信号和电源带宽。
这使该器件特别适合应用在高品质和专业音响设备，仪器和控制电路和电话通道放大器。
如果噪音非常最重要的，因此建议使用5532A版，因为它能保证噪声电压指标。
特点介绍：•小信号带宽：10MHZ•输出驱动能力：600Ω，10V有效值•输入噪声电压：5nV/√Hz(典型值)•直流电压增益：50000•交流电压增益：2200-10KHZ•功率带宽：140KHZ•转换速率：9V/μs•大的电源电压范围：±3V-±20V•单位增益补偿管脚图：1NE5532 8脚引脚图图2 NE5532 16脚封装引脚功能图图3 5532内部电路图ABSOLUTE MAXIMUM RATINGS绝对最大额定值SYMBOL 符号PARAMETER 参数RA TING 数值UNIT 单位VSSupply voltage 电源电压±22VVINInput voltage 输入电压±VSUPPL YVVDIFFDifferential input voltage1 差分输入电压±0.5VTambOperating temperature range 工作温度范围NE5532/A0 to 70℃SA5532–40 to +85SE5532/A–55 to +125TstgStorage temperature 存储温度–65 to +150℃TjJunction temperature 结温150℃PDMaximum power dissipation, Tamb = 25 ℃(still-air) 最大功耗，Tamb = 25 ℃（空气）D8 package780mW8 N package1200mW16 D package1200mWTsldLead soldering temperature(10sec max)焊接温度(10秒最大值) 230℃DC ELECTRICAL CHARACTERISTICS直流电气特性Tamb = 25 ℃; VS = ±15 V, unless otherwise specifiedSYMBOL 符号PARAMETER 参数TEST CONDITIONS 测试条件SE5532/A 数值NE5532/A, SA5532 数值UNIT单位最小典型最大最小典型最大V os△VOS/△TOffset voltage 偏移电压在整个工作温度范围-0.5523-0.5545mVmV μV/℃IOS△IOS/△TOffset current 失调电流在整个工作温度范围-200100 200-10200150 200nAnA pA/℃IB△IB/△TInput current 输入电流在整个工作温度范围-2005400 700-2005800 1000nAnA nA/℃IccSupply current 电源电流Over temperature-810.5 13-816mA mAVCMCommon-mode input range 共模输入范围-±12±13-±12±13-VCMRRCommon-mode rejection ratio 共模抑制比-80100-70100-dBPSRRPower supply rejection ratio 电源抑制比--105010100μV/VA VOLLarge-signal voltage gain大信号电压增益RL≥2kΩ;VO =±10V Over temperature RL≥600Ω;VO=±10V Over temperature 50 25 40 2010050-2515151010050-V/mV V/mV V/mV V/mVVOUTOutput swing Out ut swing 输出摆幅电压RL≥600ΩOver temperature RL.600Ω; VS=±18VOver temperature RL≥2 kΩOver temperature±12 ±10 ±15 ±12 ±13 ±12±13 ±12 ±16 ±14 ±13.5 ±12.5±12 ±10 ±15 ±12 ±13 ±10±13 ±12 ±16 ±14 ±13.5 ±12.5-VRINInputResistance输入电阻30300-30300-kΩIscOutput short circuit current 输出短路电流1038103860mAAC ELECTRICAL CHARACTERISTICS交流电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specified.SYMBOL符号PARAMETER 参数TEST CONDITIONS测试条件NE/SE5532/A, SA5532UNIT单位最小值典型最大值ROUTOutput resistance输出电阻A V = 30dB Closed-loop f = 10kHz, RL = 600Ω-0.3-W-Overshoot 上冲电压V oltage-follower VIN=100 mVP-P CL=100pF; RL=600Ω -10-%AvGain 增益f = 10kHz-2.2-V/mVGBWGain bandwidth product 带宽增益CL = 100 pF; RL = 600Ω-10-MHzSRSlew rate 转换率--9-V/μs-Power bandwidth 功率带宽VOUT = ±10V-140-kHzVOUT = ±14V; RL = 600Ω, VCC=±18V-100-kHzELECTRICAL CHARACTERISTICS电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specifiedSYMBOL符号PARAMETER 参数TEST CONDITIONS测试条件NE/SE5532NE/SA/SE5532AUNITUNIT 单位最小值典型最大值最小值典值最大值VNOISEInput noise voltage 输入噪声电压fO = 30Hz8812nV/√HzfO = 1kHz556nV/√HzINOISEInput noise current 输入噪声电流fO = 30Hz2.72.7pA/√HzfO = 1kHz0.70.7pA/√HzChannel separation 声道隔离f = 1kHz; RS = 5kΩ110110dB测试电路：.图 4 闭环频率响应图5 电压跟随电路5532运放应用电路：图6 5532小功率音频放大器图7 NE5532 LM386构成的功放电路图特性曲线：图8 开环频率响应图9 闭环频率响应图10 大信号频率响应图11 输出短路电流图12 输入偏置电流图13 输入通用模式电压范围图14 电源电流图15 输入噪声电压密度以上译文来自PHILIPS 5532<a href='/ad/PCB/1347.html'>本文来自【838电子】</a>。
NE5532构成的电子二分频前级电路
NE5532构成的电子二分频前级电路
大家都知道，对于多单元音箱，需要在扬声器前面添加LC分频器，使高音进高音喇叭，低音进低音喇叭。
但是LC分频器处理的是功放输出的大功率信号，体积大，成本高，调试困难，还会带来接入功率损耗，引起功放的阻尼特性变化。
使用NE5532构成的电子二分频前级电路，可以把高音信号，用小功率功放放大，而低音用较大功率的功放放大，各司其职互不干扰。
体积小成本低，分频点准确，分频曲线理想，制作和调试容易。
如下图所示，是具体电路图。
每个声道用一块NE5532。
其中IC1-1是低通滤波器（LPF）对应输出低音喇叭的信号。
其中IC1-2是高通滤波器（HPF）对应输出高音喇叭的信号。
分频点是3.7KHz，电压增益1.6倍（3.9dB），品质因素0.7，电路输入阻抗10KΩ，输出阻抗小于1KΩ。
电位器RP1、RP2分别用于调节送往后级功放的输入电平，便于根据音箱的等响度曲线来适当配比高低音的输出比例。
(完整版)NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
NE5532N组成的高中低音音调及音量控制电路教学提纲
N E5532N组成的高中低音音调及音量控制电路功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以 LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选 LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
(整理)NE5532中文资料及应用电路.
NE5532中文资料及应用电路默认分类2009-12-01 11:08:18 阅读3609 评论0 字号：大中小订阅NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一种双运放高性能低噪声运算放大器。
相比较大多数标准运算放大器，如1458，它显示出更好的噪声性能，提高输出驱动能力和相当高的小信号和电源带宽。
这使该器件特别适合应用在高品质和专业音响设备，仪器和控制电路和电话通道放大器。
如果噪音非常最重要的，因此建议使用5532A版，因为它能保证噪声电压指标。
NE5532特点：?小信号带宽：10MHZ?输出驱动能力：600Ω，10V有效值?输入噪声电压：5nV/√Hz(典型值)?直流电压增益：50000?交流电压增益：2200-10KHZ?功率带宽： 140KHZ?转换速率： 9V/μs?大的电源电压范围：±3V-±20V?单位增益补偿NE5532引脚图：图1 NE5532 8脚引脚图图2 NE5532 16脚封装引脚功能图NE5532内部原理图:图3 5532内部电路图NE5532电气参数:ABSOLUTE MAXIMUM RATINGS绝对最大额定值DC ELECTRICAL CHARACTERISTICS直流电气特性Tamb = 25 ℃; VS = ±15 V, unless otherwise specifiedAC ELECTRICAL CHARACTERISTICS交流电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specified.ELECTRICAL CHARACTERISTICS电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specified测试电路：.图4 闭环频率响应图5 电压跟随电路NE5532音响电路电源部分电路结构上分为3大部分电源前级负反馈音调电源部分电路如下前面用4个整流二极管1N4007(其他整流管通用)整流然后用2个电解电容滤波并且分别并联两个0.1U的小电容作用是吸收高频杂波减少电容温升这个地方只要简单整流滤波对元件要求不高后面用两个三端稳压 7815 7915 做稳压并用高速运放伺服纠正误差实际上就是区输出波纹经过运放反向放大纸后改变稳压管基准点用来修正误差R1 R3(R2 R4)是运放的反馈网络比例越大灵敏度越高也就是说越大越灵敏越小越稳定C3 C4为反馈补偿电容这里用33P 当然22p 47p 都可以C5 C6 作用是隔离直流信号在稳定的时候两端电压等数输出电压在输出不稳定的时候电压信号会直接影响运放从而纠正输出稳压管输出并联电解电容滤除残存干扰波这个电容建议不要用得太大否则影响音色一般100uF~470uF就可以推荐使用100uF或者220uF前级部分电路如下音频输入部分用了一个电位器平衡左右声场电位器中间脚对输入并联了一个2.2K电阻这个电阻的作用是改变声音变化的曲线使音量变化在中间区域更加平稳有利于左右平衡控制IC信号输入部分用各一个1U电容串联2.2K电阻对地用了一个47K电阻和一个100P电店容低频下由于C19 C20 的存在对低频进行衰减有高通的作用高频下由于C21 C22 的存在这两个电容可以在频率高到一定程度的时候视为通路所以频率越高电路对信号的衰减就越大有低通的作用纵观这4个元件可以视为一个高通率波+一个低通滤波把信号限制在一个特定区域下粗略的计算一下用上面的图可以把信号频率限制在3.3HZ~700KHZ之间(为了满足听觉略大于人耳听觉范围即可)放大电路采用标准的正向比例放大电路 R13 R15 以及另一个声道的R14 R16 为负反馈提供反馈信号得分压电组控制 R13 R15 (或者R14 R16)的比例可以控制放大倍数 C25 C26为反馈网络的高频超前补偿电容适当的补偿高频可以修正波形比如方波冲过的情况一般取值比较小甚至不用装机的时候可以看一下各频率方波波型如果有问题就调整这个电容没问题就留空位置我做出来了实际使用接不接看实际情况C23 C24 反馈网络对地电容高频下这个电容可以视为通路电路按照电阻的比例进行放大低频下信号频率低或者没有信号的情况下这个电容视为断路电路变为典雅跟随结构增益为0 有这个电容可以把直流反馈变成交流反馈可以调节输出0点但是这个电容取值不当会出现严重的问题比如没有低频原因是直流反馈交流反馈的界限指定错误具体怎么定义可以通过公式计算 F=1/(2*pai*R*C) pai是圆周率不用解释了 F为频率 RC为图中的R13 C23 (另一声道R14 C24) 理论上让F小于20HZ即可实际上可以差的多一点比如图中的参数计算出来是0.7Hz注意计算中电容单位用法电阻单位用欧算出来的频率用Hz这个电容最好选用高频的无级的电容不过这个电容一般值都比较大所以很多电路也会使用电解电容正因为这个电容在反馈中起重要作用这个电容的质量也是直接影响音质的这里使用发烧电容也不过分不过如果输出点没有直流的话可以直接用一根导线直通也免去不少麻烦输出串联了一个3.9K 的电阻和一个4.7U的电容 4.7U电容为了输出隔离直流也是为了隔离后面负反馈的反馈网络如果不用音调只用前级可以直通如果想用音调部分就必须接着个电容电阻的作用是信号分压前级作用是线性放大运放输出串联的电阻与后面放大器内阻进行分压有助于电路稳定另一方面也可以防止输出直接短路IC 导致IC烧坏负反馈调音部分电路如下标准的负反馈音调调节运放为反向输入电路电位器向上调节反馈深度增加对信号有衰减作用向下调节反馈深度减小信号增强参数按照图纸不需要调整C39 C40两个电容起消镇作用可以不接输出1K电阻跟后面放大器分压也可以防止输出短路保护IC关于布线电源稳压块前后分别用了“一点接地”可以减少干扰前级放大整体集中在右侧通过信号的电容封装用的比较大的封装而且孔是长条形的适合多种电容使用信号电路地线由外绕过于电源电路都用各自的低最后汇聚一点可以尽量减少干扰板子上面消镇的电容位置比较多实际上可以不接元件参数也可以根据自己的需要进行调整通用性比较强装机制作先上板子单面板设计当初布线费了不少功夫1.6玻璃纤维材料精品文档精品文档。
