给排水及采暖工程管道及阀门的各种试验
阀门 试验 内容
阀门试验内容
阀门的试验内容主要包括阀门的强度试验和严密性试验。
1. 强度试验是在阀门开启状态下进行，检查阀门外表面的渗漏情况。
对于PN≤32MPa的阀门，其试验压力为公称压力的倍，试验时间不少于5min，壳体、填料压盖处无渗漏为合格。
2. 严密性试验是在阀门完全关闭状态下进行的试验，检查阀门密封面是否有渗漏。
其试验压力，除蝶阀、止回阀、底阀、节流阀外的阀门，一般应以公称压力进行，在能够确定工作压力时，也可用倍的工作压力进行试验，以阀瓣密封面不漏为合格。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询阀门生产厂家。
GB50242-2002建筑给排水及采暖工程施工质量验收规范之室内给排水系统安装(表格可粘贴
4 室内给水系统安装4.1 一般规定4.1.1 本章适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收.4.1.2 给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮水卫生标准.4.1.3 管径小于或等于100mm的镀锌钢管应采作螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌.4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
4．1．5 给水铸铁管管道采用水泥捻口或橡胶圈接口方式进行连接。
4．1．6铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。
4．1．7 给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。
4．1．8 冷、热水管道同时安装应符合下列规定：1 上、下平行安装时热水管应在冷水管上方。
2 垂直平行安装时热水管应在冷水管左侧。
4．2 给水管道及配件安装主控项目4．2．1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1。
5倍，但不得小于0。
6Mpa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1。
15倍状态下稳压2H，压力降不得超过0。
03Mpa,同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行试验并做好记录.检验方法:观察和开启阀门，水嘴等放水。
4.2.3生活给水系统管道在交付使用前必须冲洗和，开经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
建筑工程质量控制给排水与采暖工程管道和设备的强度严密性试验
建筑工程质量控制给排水与采暖工程管道和设备的强度严密性试验Ⅰ基本要求和内容（1）强度试验应包括单项试验和系统试压两方面内容。
（2）单项试验是指设备及附件等应按规范规定进行单体试压，经试压不符合规范要求时应有解决办法和处理结论。
1）阀门安装前，应作强度和严密性试验。
试验应以每批（同牌号、同规格、同型号）数量中抽查10％，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验，强度试验压力应为阀门公称压力的1.5倍。
阀门试验情况应按质控（水）表4.2.3－1要求填写。
2）在安装太阳能集热器玻璃前，应对集热排管和上、下集管作水压试验，试验压力为工作压力的1.5倍，试验压力下10min内压力不降，不渗不漏为合格。
3）散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。
试验压力如设计无要求时应为工作压力的1.5倍，但不小于0.6M Pa，试验时间为2～3min，压力不降且不渗不漏。
4）辐射板在安装前应作水压试验，如设计无要求时试验压力应为工作压力的1.5倍，但不小于0.6M Pa，试验压力下2～3min压力不降且不渗不漏。
5）低温热水地板辐射采暖系统盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6M Pa，稳压1h内压力降不大于0.05M Pa且不渗不漏。
6）敞口箱、罐安装前，应做满水试验，静置24h观察，不渗不漏为合格。
7）密闭箱、罐，如设计无要求，应以工作压力的1.5倍作水压试验，但不得小于0.4M Pa，在试验压力下10min压力不降，不渗不漏。
8）锅炉本体水压试验的试验压力应以工作压力的范围来确定。
试验时先将压力升至工作压力，停压检查，然后再升至试验压力，10min内压力降不超过0.02M Pa,观察检查，不得有残余变形，受压元件金属壁和焊缝上不得有水珠和水雾。
9）热交换器应以最大工作压力的1.5倍作水压试验。
蒸汽部分应不低于蒸汽供气压力加0.3M Pa，热水部分应不低于0.4M Pa，在试验压力下10min内压力不下降，不渗不漏为合格。
《建筑给水排水及采暖工程施工质量验收规范》
《建筑给水排水及采暖工程施工质量验收规范》建筑给水排水及采暖工程施工质量验收规范一、范围1、本规范规定了建筑给水排水及采暖工程施工质量验收的技术规范要求及检测试验项目；2、本规范不应用于水利水电建设工程施工质量验收。
二、定义1、建筑给水排水及采暖工程：给水、排水、采暖作为建筑工程施工的技术项目，以及用于住宅建筑、公共建筑的水及冷热攪拌设备和系统的施工及安装。
2、质量验收：简称特指施工质量验收，是指采用检测试验和符合施工图纸、标准及设计文件的要求，确定已经完工的施工工程施工质量是否符合约铭要求的一种验收方法。
三、质量验收原则1、遵守施工图纸及设计文件规定，施工工程质量按照国家立法和行政规范要求，施工标准必须符合，物料应按实施图纸要求而采用；2、有关的技术标准要落实，及时履行修改、调整与更换设备、材料要求；3、按施工图纸及设计文件执行施工工艺，安装和调试应严格执行要求；4、建设施工现场检测试验应按照有关技术规范要求，符合有关检测试验要求和有关行业标准，把控质量；5、检测记录符合正规原则，记录清楚，记录应保存可查。
四、质量验收检测试验项目1、给水设备、阀门、管材等施工检测：（1）铸铁管、钢管安装安全性验收检查；（2）铸铁、碳钢管焊接验收；（3）水管径向和纵向垂直度检测；（4）水管管路压力、漏水检测；（5）阀门安装实用性检测；2、排水设备、阀门、管材等施工检测：（1）碳钢管、PVC管安装安全性验收检查；（2）碳钢管、PVC管焊接验收；（3）排水管径向和纵向垂直度检测；（4）排水管道压力、漏水检测；（5）阀门安装实用性检测；3、采暖设备、管材等施工检测：（1）水管安装安全性验收检查；（2）PVC管、水管焊接验收；（3）系统运行水压力、连接完整性检测；（4）水暖及冷热攪拌设备安装性、漏水检测；（5）带温度、压力检测的洁净设备及仪表验证；（6）采暖、制冷系统试验运行；（7）空调、风机安装实用性检测；（8）冷却泵安装实用性及带温度、压力检测检测。
GB50242-2002_建筑给排水及采暖工程施工质量验收规范
GB50242-2002 建筑给排水及采暖工程施工质量验收规范前言本规范是根据我部建标[1996]4 号文件精神，由辽宁省建设厅为主编部门，沈阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验收规范》GBJ242-82 和《建筑采暖卫生及煤气工程质量检验评定标准》GBJ302-88 修订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研究，总结了多年建筑给水、排水及采暖工程设计、材料、施工的经验，按照"验评分离、强化验收、完善手段、过程控制"的方针，进行全面修改，增加了建筑中水系统及游泳池水系统安装、换热站安装、低温热水地板辐射采暖系统安装以及新材料(如:复合管、塑料管、铜管、新型散热器、快装管件等)的质量标准及检验方法，并以多种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001 年8月经审查定稿。
本规范主要规定了工程质量验收的划分，程序和组织应按照国家标准《建筑工程施工质量验收统一标准》GB50300 的规定执行；提出了使用功能的检验和检测内容；列出了各分项工程中主控项目和一般项目的质量检验方法。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验、积累资料，随时将有关的意见和建议反馈给沈阳市城乡建设委员会、国家标准《建筑给水排水及采暖工程施工质量验收规范》管理组(地址:沈阳市和平区总站路115 号建筑大厦8F，邮政编码:110002，)，以供今后修订时参考。
本规范主编单位:沈阳市城乡建设委员会本规范参编单位:中国建筑东北设计研究院沈阳山盟建设(集团)公司辽宁省建筑设计研究院沈阳北方建设(集团)公司中国建筑科学研究院哈尔滨工业大学1 总则为了加强建筑工程质量管理，统一建筑给水、排水及采暖工程施工质量的验收，保证工程质量，制定本规范。
采暖管道与设备强度、严密性检测记录
（MPa）
2.4MPa
严密性检测
（MPa）
2MPa
执行标准
《建筑给排水及采暖工程施工质量验收规范》GB50242-2002及DB23/713-2003
序号
管道及设备名称
规格型号
单位
数量
备注
1
焊接钢管采暖管道
DN20~DN100
系统
1
试验方法及结果：
中高区采暖管道系统试压以水为介质，在采暖总管线上装上试验用阀和压力表，将饮用水注入采暖管道系统内，注水时将系统各高处的放气阀门打开，把管道系统内的空气全部排净见水后，关闭放气阀和进水阀。管道系统注满水后，打开连接加压泵的阀门，启动加压泵通过管路向系统加压，同时拧开压力表的旋塞阀，将压力值升至强度试验压力2.4MPa，试验压力为工作压力的1.5倍，试验压力时间延续10min后，将压力值降至严密性试验压力2.0Mpa，试验压力为工作压力的1.25倍，试验压力时间持续时间10min，进行全面检查，试验压力在试验持续时间内应保持不变，且无渗漏现象，试验合格。
结论：
监理工程师
(建设单位代表)
施工技术
负责人
吴振泉
施工
质检员
张汉荣
记录人
高林昌
结论：
监理工程师
(建设单位代表)
施工技术
负责人
吴振泉
施工
质检员
张汉荣
记录人
高林昌

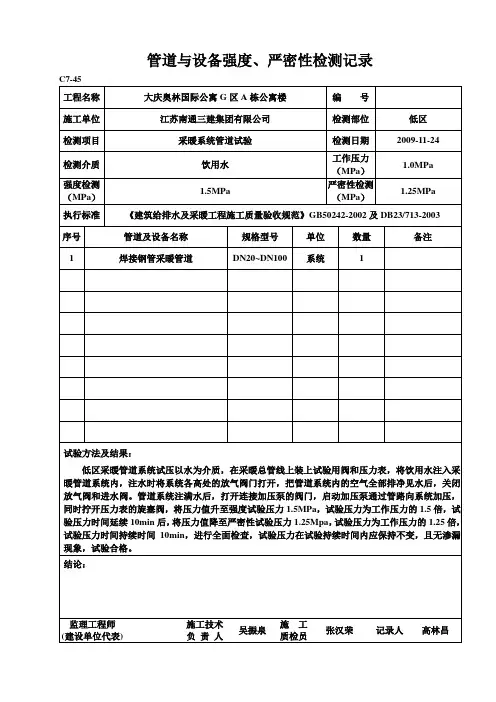

管道与设备强度、严密性检测记录
C7-45
工程名称
大庆奥林国际公寓G区A栋公寓楼
编号
施工单位
江苏南通三建集团有限公司
检测部位
中高区
检测项目
采暖系统管道试验
检测日期
建筑给排水及采暖工程施工质量验收规范(免费完整版)
建筑给排水及采暖工程施工质量验收规范建筑给排水及采暖工程施工质量验收规范:GB50242-2002 前言本规范是根据我部建标[1996]4 号文件精神，由辽宁省建设厅为主编部门，沈阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验收规范》J242-82 和《建筑采暖卫生及煤气工程质量检验评定标准》GBJ302-88 修订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研究，总结了多年建筑给水、排水及采暖工程设计、材料、施工的经验，按照"验评分离、强化验收、完善手段、过程控制"的方针，进行全面修改，增加了建筑中水系统及游泳池水系统安装、换热站安装、低温热水地板辐射采暖系统安装以及新材料(如: 复合管、塑料管、铜管、新型散热器、快装管件等)的质量标准及检验方法，并以多种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001 年8月经审查定稿。
本规范主要规定了工程质量验收的划分，程序和组织应按照国家标准《建筑工程施工质量验收统一标准》GB50300 的规定执行；提出了使用功能的检验和检测内容；列出了各分项工程中主控项目和一般项目的质量检验方法。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验、积累资料，随时将有关的意见和建议反馈给沈阳市城乡建设委员会、国家标准《建筑给水排水及采暖工程施工质量验收规范》管理组(地址:沈阳市和平区总站路115 号建筑大厦8F，邮政编码:110002，EMAIL:*****************)，以供今后修订时参考。
本规范主编单位:沈阳市城乡建设委员会本规范参编单位:中国建筑东北设计研究院沈阳山盟建设(集团)公司辽宁省建筑设计研究院沈阳北方建设(集团)公司中国建筑科学研究院哈尔滨工业大学1 总则1.0.1 为了加强建筑工程质量管理，统一建筑给水、排水及采暖工程施工质量的验收，保证工程质量，制定本规范。
建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)
3 基本规定3.1 质量管理3.1.1 建筑给水、排水及采暖工程施工现场应具有必要的施工技术标准、健全的质量管理体系和工程质量检测制度，实现施工全过程质量控制。
3.1.2 建筑给水、排水及采暖工程的施工应按照批准的工程设计文件和施工技术标准进行施工。
修改设计应有设计单位出具的设计变更通知单。
3.1.3 建筑给水、排水及采暖工程的施工应编制施工组织设计或施工方案，经批准后方可实施。
3.1.4 建筑给水、排水及采暖工程的分部、分项工程划分见附录A。
3.1.5 建筑给水、排水及采暖工程的分项工程，应按系统、区域、施工段或楼层等划分。
分项工程应划分成若干个检验批进行验收。
3.1.6 建筑给水、排水及采暖工程的施工单位应当具有相应的资质。
工程质量验收人员应具备相应的专业技术资格。
3.2 材料设备管理3.2.1 建筑给水、排水及采暖工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。
进场时应做检查验收，并经监理工程师核查确认。
3.2.2 所有材料进场时应对品种、规格、外观等进行验收。
包装应完好，表面无划痕及外力冲击破损。
3.2.3 主要器具和设备必须有完整的安装使用说明书。
在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
3.2.4 阀门安装前，应作强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10％，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。
3.2.5 阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
阀门试压的试验持续时间应不少于表3.2.5的规定。
表3.2.5 阀门试验持续时间┌─────┬───────────────┐│公称直径DN│最短试验持续时间（s）││（mm）├──────────┬────┤││严密性试验│强度试验││├────┬─────┤│││金属密封│非金属密封││├─────┼────┼─────┼────┤│≤50 │15 │15 │15 │├─────┼────┼─────┼────┤│65～200 │30 │15 │60 │├─────┼────┼─────┼────┤│250～450 │60 │30 │180 │└─────┴────┴─────┴────┘3.2.6 管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同。
阀门检测哪些项目阀门检测报告如何出具(二)
阀门检测哪些项目阀门检测报告如何出具（二）引言概述：阀门是工业生产中常用的流量控制设备，其正常运行对于保障生产安全至关重要。
因此，对阀门进行定期的检测和维护工作是必不可少的。
本文将详细介绍阀门检测的相关项目及如何出具阀门检测报告，以帮助读者更好地了解和实施阀门检测工作。
正文：一、外观检查1.检查阀门表面是否有明显的损伤或腐蚀现象2.确认阀门是否有泄漏迹象3.检查阀门操作手柄或齿轮是否灵活并无卡滞现象4.检查阀门连接部位是否紧固可靠5.确认阀门阀盖是否完好，并有相应的密封件二、内部结构检查1.拆卸阀门并清除内部杂物和沉积物2.检查阀门内部密封面及密封垫片的状况3.确认阀门腔体内是否有异物存在4.检查阀门座圈是否完好无损5.对阀门执行机构进行检查，确认其操作是否正常三、流量特性检查1.使用流量计对阀门进行流量特性测试2.确认阀门的启闭时间和动作精度3.检查阀门在不同压力下的流量系数4.考察阀门在不同开度下的流量控制性能5.对阀门的负荷特性进行测试，确认其承载能力四、密封性能检查1.使用密封试验台对阀门进行密封性能测试2.检查阀门在不同压力下的密封性能3.确认阀门在不同介质下的密封性能4.对阀门进行温度变化试验，考察其密封性能5.检查阀门密封面是否完好，无泄漏现象五、材料及验收标准检查1.比对阀门的材料与设计材料是否一致2.检查阀门的制造标志、验收标准等资料是否齐全3.确认阀门所采用的制造工艺是否符合要求4.检查阀门的相关证书和检验报告是否齐全合格5.对阀门进行外观检查，确认其整体工艺和质量水平总结：阀门检测是确保阀门正常运行的关键步骤，本文详细介绍了阀门检测的五个大点，包括外观检查、内部结构检查、流量特性检查、密封性能检查以及材料及验收标准检查。
通过严格的检测项目，并依据相关标准和要求出具阀门检测报告，能够及时发现阀门的问题并采取相应措施，从而确保阀门的正常运行和生产安全。
GB50242-2002 建筑给排水及采暖工程施工质量验收规范
2 术语
2.0.1 给水系统water supply system 通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织 的输送到用水地点的网络。 2.0.2 排水系统drainage system 通过管道及辅助设备，把屋面雨水及生活和生产过程所产生的污水、废水及时 排放出去的网络。 2.0.3 热水供应系统hot water supply system 为满足人们在生活和生产过程中对水温的某些特定要求而由管道及辅助设备组 成的输送热水的网络。 2.0.4 卫生器具sanitary fixtures 用来满足人们日常生活中各种卫生要求，收集和排放生活及生产中的污水、废 水的设备。 2.0.5 给水配件water supply fittings 在给水和热水供应系统中，用以调节、分配水量和水压，关断和改变水流方向 的各种管件、阀门和水嘴的统称。 2.0.6 建筑中水系统intermediate water system of building 以建筑物的冷却水、沐浴排水、盥洗排水、洗衣排水等为水源，经过物理、化 学方法的工艺处理，用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景 等的供水系统为建筑中水系统。 2.0.7 辅助设备auxiliaries 建筑给水、排水及采暖系统中，为满足用户的各种使用功能和提高运行质量而 设置的各种设备。 2.0.8 试验压力test pressure 管道、容器或设备进行耐压强度和气密性试验规定所要达到的压力。 2.0.9 额定工作压力rated working pressure 指锅炉及压力容器出厂时所标定的最高允许工作压力。 2.0.10 管道配件pipe fittings 管道与管道或管道与设备连接用的各种零、配件的统称。 2.0.11 固定支架fixed trestle 限制管道在支撑点处发生径向和轴向位移的管道支架。 2.0.12 活动支架movable trestle 允许管道在支撑点处发生轴向位移的管道支架。 2.0.13 整装锅炉integrative boiler 按照运输条件所允许的范围，在制造厂内完成总装整台发运的锅炉，也称快装 锅炉。 2.0.14 非承压锅炉boiler without bearing 以水为介质，锅炉本体有规定水位且运行中直接与大气相通，使用中始终与大 气压强相等的固定式锅炉。 2.0.15 安全附件safety accessory 为保证锅炉及压力容器安全运行而必须设置的附属仪表、阀门及控制装置。
暖气管道的压力试验计划
暖气管道的压力试验计划1. 目的本计划旨在通过对暖气管道的压力试验，确保管道系统在运行前达到设计压力要求，无泄漏、破损等现象，保证供暖系统的正常运行和安全性。
2. 试验范围试验范围包括：所有暖气管线、分支管线及相关的阀门、附件等。
3. 试验标准根据《建筑给排水及供暖工程质量验收规范》（GB 50242-2002）及《城市供暖管道工程施工及验收规范》（CJJ 34-2010）的要求执行。
4. 试验设备4.1 压力试验泵：确保试验压力可调节，精度不低于1.5级，最大工作压力不小于试验压力。
4.2 压力表：精度不低于1.5级，量程大于试验压力。
4.3 安全阀：设置在试验泵出口，确保试验过程中系统压力安全。
4.4 流量计：用于测量试验过程中的流量。
4.5 连接件、盲板等：用于连接试验设备与管道系统。
5. 试验步骤5.1 检查管道系统：试验前应检查管道系统，确保无泄漏、破损等问题。
5.2 安装试验设备：将试验设备连接到管道系统上，确保连接牢固。
5.3 调试设备：启动试验泵，调整压力至试验压力，观察系统压力稳定性。
5.4 观察与记录：在试验过程中，观察管道系统是否存在泄漏、破损等问题，同时记录压力、流量等数据。
5.5 试验结果判定：试验压力保持1小时，若管道系统无泄漏、破损等问题，视为试验合格。
6. 安全措施6.1 试验现场应设置安全警示标志，非试验人员不得进入试验区域。
6.2 试验过程中，操作人员应佩戴防护用品，如安全帽、防护眼镜、防护手套等。
6.3 试验设备应定期检查、维护，确保设备完好。
6.4 试验过程中如发生异常情况，应立即启动应急预案，确保人员安全。
7. 质量保证7.1 试验前，应对操作人员进行专业技术培训，确保试验操作的正确性。
7.2 试验过程中，应严格按照本计划执行，确保试验数据的准确性。
7.3 试验结束后，应对试验数据进行汇总、分析，编制试验报告。
8. 试验时间及人员安排8.1 试验时间：根据工程进度，提前安排试验时间，确保不影响工程进度。
建筑给水排水和采暖工程施工质量验收规范
建筑给水排水及采暖工程施工质量验收规范GB50242-2002l 总则1.0.1为了加强建筑工程质量管理,统一建筑给水、排水及采暖工程施工质量的验收,保证工程质量,制定本规范。
1.0.2 本规范适用于建筑给水、排水及采暖工程施工质量的验收。
1.0.3 建筑给水、排水及采暖工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
1.0.4本规范应和国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。
1.0.5建筑给水、排水及采暖工程施工质量的验收除应执行本规范外,尚应符合国家现行有关标准、规范的规定。
2 术语2.0.1给水系统water supply system通过管道及辅助设备,按照建筑物和用户的生产、生活和消防的需要,有组织的输送到用水地点的网络。
2.0.2排水系统drainage system通过管道及辅助设备,把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络。
2.0.3热水供应系统hot water supply system为满足人们在生活和生产过程中对水温的某些特定要求而由管道及辅助设备组成的输送热水的网络。
2.0.4卫生器具sanitary fixtures用来满足人们日常生活中各种卫生要求,收集和排放生活及生产中的污水、废水的设备。
2.0.5给水配件water supply fittings在给水和热水供应系统中,用以调节、分配水量和水压,关断和改变水流方向的各种管件、阀门和水嘴的统称。
2.0.6 建筑中水系统intermediate water system of building以建筑物的冷却水、沐浴排水、盥洗排水、洗衣排水等为水源,经过物理、化学方法的工艺处理,用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景等的供水系统为建筑中水系统。
2.0.7辅助设备auxiliaries建筑给水、排水及采暖系统中,为满足用户的各种使用功能和提高运行质量而设置的各种设备。
建筑给排水及采暖观感质量检查记录
建筑给排水及采暖观感质量检查记录建筑给排水及采暖是建筑工程中至关重要的组成部分，其质量直接关系到建筑安全和居住舒适度。
在建筑施工阶段，需要进行观感质量检查，以保证给排水及采暖系统的完好性和可用性。
以下是一份建筑给排水及采暖观感质量检查记录。
检查记录编号：001日期：2024年6月15日施工单位：建筑有限公司检查项目：1.给水管道系统-检查给水管道的材质、规格和连接方式是否符合设计要求；-检查给水管道的安装是否牢固、无松动；-检查给水管道的坡度是否合理，以保证水流畅通；-检查给水阀门、泵站及配件的安装是否正确。
2.排水管道系统-检查排水管道的材质、规格和连接方式是否符合设计要求；-检查排水管道的安装是否牢固、无漏水；-检查排水管道的坡度是否合理，以保证排水畅通；-检查排水口、下水道等设施的安装是否正确。
3.采暖系统-检查采暖管道的材质、规格和连接方式是否符合设计要求；-检查采暖管道的安装是否牢固、无漏水；-检查采暖设备的安装是否正确，是否与管道连接紧密；-检查采暖系统的通风和排烟设施是否正常。
4.明火设施-检查明火设施（如燃气灶、热水器等）的安装是否符合相关法规要求；-检查明火设施的燃烧效果是否正常；-检查明火设施的排烟设施是否正常。
5.其他-检查给排水及采暖系统的漏水情况，如有漏水，需要立即修复；-检查系统是否存在松动、脱落、破损等情况，如有需要修复或更换；-检查系统的绝缘和接地情况，以确保操作安全。
检查结论：经过对建筑给排水及采暖系统的观感质量检查，未发现重大质量问题。
其中，给水管道、排水管道和采暖管道的安装均符合设计要求，无松动、漏水情况。
采暖设备、明火设施和排烟设施的安装也符合相关法规要求。
系统的绝缘和接地情况良好。
需注意的是，部分配件的连接处需要加固，以确保系统的稳固性。
处理意见：1.加固给水管道、排水管道和采暖管道的连接处，以确保系统的稳固性；2.定期巡检给排水及采暖系统，及时修复漏水、松动、破损等问题；3.增强员工的安全意识，加强对明火设施的使用和维护的培训。
建筑给水排水及采暖工程施工质量验收规范
间距 水 冷水 0.4 60 0.5 。 0 。 0. 0.7 10. 30。 。 1. 81. 01 21。 1。
（m） 管 管热水 0。 。 0. 0.2 8。 0. 960 0。 80 90.5 60. 10 。 0. 35 55 （7)3。平3.1管0 铜管2 垂直42 或5水平53安装。的支35架间。距应符6合。表 328．3．10 的规定.
根据防雷要求设置防雷装置。屋顶有隔热层应从隔热层板面算起。
(18)6。2。1 热水供应系统安装完毕,管道保温之前应进行水压试验。试验 （18）8．6．1 采暖系统安装完毕，管道保温之前应进行水压试验。
压力应符合设计要求.当设计未注明时,热水供应系统水压试验压力
试验压力应符台设计要求.当设计未注明时，应符合下列规
30
180
（4）3．3．4 管道穿过结构伸缩缝、抗震缝及沉降缝敷设时,应根据情况 （4）4．2．3 生产给水系统管道在交付使用前必须冲洗和消毒，并
采取下列保护措施:
经有关部门取样检验，符合国家《生活饮用水标准》方可使
1 在墙体两侧采取柔性连接。
用。
2 在管道或保温层外皮上、下部留有不小于 150mm 的净空。
求时,伸缩节间距不得大于 4m。高层建筑中明设排水塑料管道应
作水压试验.试验压力如设计无要求时应为工作压力的 1．5
按设计要求设置阻火圈或防火套管。
倍。但不小于 0．6MPa。
检验方法：试验时间为 2～3min，压力不降且不渗不漏。
(14）5．2．5 排水主立管及水平干管管道均应做通球试验，通球球径不小 (14)8．3．3 散热器组对应平直紧密，组对后的平直度应符合表
于排水管道管径的 2／3，通球率必须达到 100％。
【免费下载】GB50242 建筑给排水及采暖工程施工质量验收规范之室内给排水系统安装表格可粘贴
4 室内给水系统安装4.1 一般规定4.1.1 本章适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收.4.1.2 给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮水卫生标准.4.1.3 管径小于或等于100mm的镀锌钢管应采作螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌.4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
4．1．5 给水铸铁管管道采用水泥捻口或橡胶圈接口方式进行连接。
4．1．6铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。
4．1．7 给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。
4．1．8 冷、热水管道同时安装应符合下列规定：1 上、下平行安装时热水管应在冷水管上方。
2垂直平行安装时热水管应在冷水管左侧。
4．2 给水管道及配件安装主控项目4．2．1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1。
5倍，但不得小于0。
6Mpa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1。
15倍状态下稳压2H，压力降不得超过0。
03Mpa,同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行试验并做好记录.检验方法:观察和开启阀门，水嘴等放水。
4.2.3生活给水系统管道在交付使用前必须冲洗和，开经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍，试验压力在实验持续时间内保持不变，且壳体填料及阀瓣密封无渗漏。
阀门试压的实验持续时间应不小于下表：
2、敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范要求：
满水试验静置24h观察，不渗不漏；水压试验在试验压力下10min压力不下降，不渗不漏。
3、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
灌水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。
通球试验：排水主立管及水平干管管道均应作通球试验，通球球径不小于排水管道的2/3，通球率必须达到100%。
4、安装在室内的雨水管道安装完成后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。
灌水试验持续1h，不渗不漏。
5、散热器组对后，以及整组出厂的散热器在安装之前应作水压试验，试验压力设计无要求时应为工作压力的1.5倍，但不小于0.6MPa,实验时间2-3min，压力不降且不渗不漏。
6、盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa,稳压1h内压力降不大于0.05MPa且不渗不漏。
7、采暖系统安装完毕，管道保温之前应进行水压试验。
试验压力符合设计要求。
当设计未注明时，应符合下列规定：1、蒸汽、热水采暖系统，应以系统定点工作压力加0.1MPa作为水压试验，同时在系统顶点的试验压力不小于0.3MPa。
2、高温热水采暖系统，试验压力应为系统顶点压力加0.4MPa。
3、使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPa作水压试验，同时在系统顶点的试验压力不小于0.4MPa，使用钢管及复合管的采暖系统应在试验压力下10min内压降不大于0.02MPa，降至工作压力后检查，不渗不漏；使用塑料管的采暖系统应在试验压力下1h内压力降不大于0.05MPa，然后降至工作压力的1.15倍，稳压2h，压力降不大于0.03MPa，同时各连接处不渗不漏。
8、室外给水管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa，管材为钢管、铸铁管时，试验压力下10min内压力降不应大于0.05MPa，然后降至工作压力进行检查，压力保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压1h压力降不大于0.05MPa，然后降至工作压力进行检查，压力应保持不变，不渗不漏。
9、室外消防水泵接合器及室外消火栓，系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa，试验压力下，10min 内压力降不大于0.05MPa，然后降至工作压力进行检查，压力保持不变，不渗不漏。
10、室外排水管道埋设前必须做灌水试验及通水试验，排水应通畅，无堵塞，管接口无渗漏，按排水检查井分段试验，试验水头应以试验段上游管顶加1m，时间不少于30min，逐段观察。
11、室外供热管网的水压试验应为工作压力的 1.5倍，但不得小于0.6MPa，在试验压力下10min内压力降不大于0.05MPa，然后降至工作压力下检查，不渗不漏。
12、室内给水管道系统试验压力为工作压力的 1.5倍，但不得小于0.6MPa。
金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降至工作压力进行检查，应不渗不漏；塑料给水系统应在试验压力下稳压1h,压力降不得超过0.05MPa，然后在工作压力的1.15倍下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。
