家庭电路故障分析
全国中考物理家庭电路故障的分析问题的综合中考真题汇总含详细答案
一、初中物理家庭电路故障的分析问题1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）A．台灯灯丝烧断了B．他家空气开关“跳闸”了C．书桌边的插座与火线断开D．书桌边的插座与零线断开【答案】D【解析】【详解】A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。
2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
家庭电路的故障分析
家庭电路的故障分析家庭电路故障有四种：断(开路)、短路、过载和漏电。
1. 开路:电灯不亮，用电器不工作，表明电路中出现开路，开路时电路中无电流通过，该故障可以用测电笔查出。
零线断路:用电器无法工作,用测电笔测火线灯亮,测零线不亮。
火线短路:用电器无法工作,用测电笔测火线不亮,测零线不亮.用电器短路:用电器无法工作,用测电笔测火线亮,测零线不亮.2. 短路:就是电流没有经过用电器直接构成通路，发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。
若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。
用检验灯查短路位置，把检验灯接在火线的保险丝的位置，即串联在接线柱上，然后逐个接通每一盏灯的线路，如果检验灯较暗或不亮，则可判定这部分电路未发生短路，如果检校灯正常发光，则可断定此电路短路。
3. 过载电路中用电器过场多或总功率过大，导致通过导线的总电流大于导线规定的安全电流值。
出现这种情况更轻者导致用电器实际功率下降，重者导电会因过热而引发火灾。
4. 漏电如果导线外层或用电器绝缘性能下降，则有电流不经用电器而直接漏入地下，漏电会造成用电器实际功率下降，也能造成人体触电，使用漏电保护器能预防漏电的发生。
如何判断家庭电路故障：家庭电路故障主要是由于断路、短路、总功率过大等引起的。
若是短路或用电器总功率过大，保险丝会熔断，若是进户火线断了，试电笔不会发光。
当然还有其他原因、做题时需要用心判断。
例1夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检验保险丝完好，用试电笔检验插座的两孔，氖管均发光。
发生这一现象的原因可能是( )A．插座处发生短路了B．某个电灯的灯丝烧断了C．进户线的火线断了D．进户线的零线断了解析：由于保险丝完好，说明电路中一定没有出现短路现象，A选项错误；家庭电路中各个用电器是并联的，某个电灯的灯丝烧断了，其他的电灯仍然发光，B选项错误；如果进户线的火线断了，氖管不会发光，C选项错误；正确选项是D，进户线的零线断了，使家中各个用电器都处于带电状态，故用试电笔检查时氖管均发光。
《家庭电路故障分析》课件
人体安全电压为36V，超过此电压可能对人体造成危害。
详细描述
人体是导电体，当接触高于36V的电压时，电流可能通过人体造成伤害，甚至危 及生命。因此，在日常生活中，应避免接触高于36V的带电体，如电线、电器等 。
不使用绝缘皮破损的导线
总结词
导线绝缘皮破损可能导致触电事故。
详细描述
导线绝缘皮破损后，裸露的导线可能 接触到其他金属物体或人体，从而引 发触电事故。因此，发现导线绝缘皮 破损时，应及时更换，避免使用破损 的导线。
灯泡不亮
灯泡不亮是家庭电路中常见的故障之一。
灯泡不亮可能是由于灯泡本身损坏、灯座接触不良、开关损坏或电路中的电流过小等原因引起 的。在排查灯泡不亮的故障时，应首先检查灯泡是否正常，然后检查灯座和开关是否工作正常 ，最后检查电路中的电流是否正常。
电器无法正常工作
当家庭电路中的电器无法正常工作时，可能是由 于电路中的电压不稳或电流过小。
跳闸和保险丝熔断的排查
总结词
跳闸和保险丝熔断可能是由于超载、短路或漏电等原因引起 的。
详细描述
首先需要检查电器是否超载，如果超载需要减少负载或更换 更大容量的保险丝。其次检查电路是否有短路或漏电现象， 如果有需要修复或更换线路。最后检查空气开关是否正常， 如果损坏需要更换。
04
安全用电常识
不接触高于36V的带电体
家庭电路的工作原理
01 电流
电荷的定向移动形成电流，电流方向为正电荷移 动方向。
02 电压
电场力将正电荷从一端推到另一端所做的功，形 成电压。
03 功率和电流
功率是单位时间内完成的功，电流是单位时间内 通过导体的电荷量。
家庭电路的常见元件
断路器
家庭电路的组成及常见故障分析

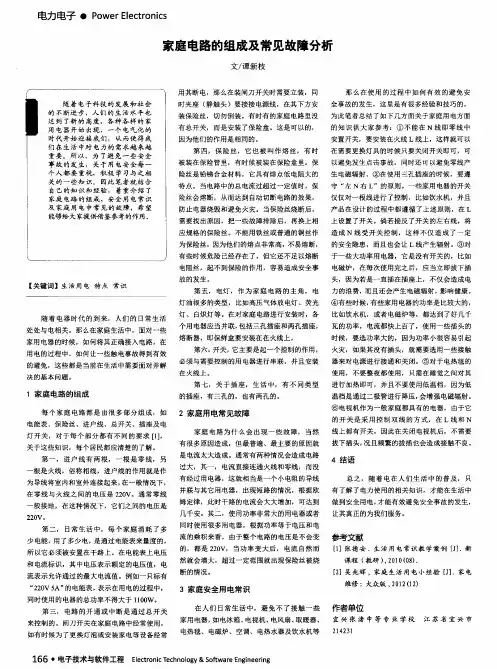

家庭 电路的组成及常见故障分析
文／ 谭新枝
用其断电，那么在装闸刀开关时需要立装 ，同
那 么在使 用 的过程 中如 何有 效的避 免安
全 事 故 的发 生 ，这 里 是 有 很 多经 验 和 技 巧 的 ，
随着 电子 科技 的发 展 和社会 的 不断 进 步，人们 的 生活 水平 也 达 到 了新 的 高度 ，各种 各样 的 家
特 点。当电路 中的总电流过超过 一定值 时，保 险丝会熔 断，从而达 到 自动切 断电路 的效果， 防止 电器烧 毁和避 免火灾。当保险丝烧断后，
需要 找 出 原 因 ， 把 一 些 故 障 排 除 后 ， 再 换 上 相
能够给 大家提供借鉴参考 的作用 。
应 规格的保险丝。不能用铁丝或普通的铜丝作 为保 险丝 ，因为他们的熔点非常高，不易熔断， 有 些时候危险已经存在了，但 它还不足 以熔断 电阻丝，起不到保险的作用，容易造成安全事 【 关键词 】生活 用 电 特点 常 识 故的发生。
有 很 多原 因造 成 ，但 最 普 遍 、最 主 要 的 原 因就 拔 下插头 ， 况且频繁的拔插也会造成接触不 良。
是 电流太大造成 。通常有两种情况会造成 电路
过 大 ，其 一 ， 电流 直 接 连 通 火 线 和 零 线 ，而 没
４结语
总 之 ，随着 电在 人们 生活 中的 普及 ，只
第 五 ， 电灯 ， 作 为 家 庭 电 路 的 主 角 。 电
的安全隐患，而且 也会让 Ｌ线产生辐射 。③对 于一些大功率用 电器，它是没有开关 的，比如 电磁炉，在每次使用完之后 ，应 当立 即拔下插
初中物理之家庭电路故障分析
在此输入您的封面副标题
家庭电路故障分析
常见的家庭电路故障 ①断路：火线断路、零线断路、用电器断路
（判断哪一部分断路，可以用试电笔进行检测） ②短路：电路中的火线和零线直接接通
电路中的电流会变得很大，保险丝会发生熔断 导致家庭电路中所有的用电器都停止工作
③用电器过载
B.插座发生了短路 D.灯座发生了短路
家庭电路故障分析
谢谢观看
L正2 常
。（选填“正常”、“短路”或“断路”）
用校验灯检验电路时：
校验灯正常发光，
说明与它串联的用电器处于短路状态.
校验灯不正常发光， 说明与它串联的用电器正常接通.
家庭电路故障分析
例2.在如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔， 发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发
家庭电路故障分析
例1.（2018·连云港模拟）家里某用电器发生短路时，熔丝会立即熔断，用下列
方法进行检测， 如图所示，断开所有用电器的开关，用一个普通的白炽 L 作
为“校验灯”，与熔断的熔丝并联，然后只闭合 S 和 S1，若 L 正常发光，说明
L1 短路 ； 只闭合 S 和 S2，若 L发出暗红色的光（发光不正常），说明
光。则发生这一现象的原因可能是（ A ）
A．灯丝断了 C．开关接触不良
B．灯泡短路 D．插座短路
家庭电路故障分析
例3.(2017. 金昌)小文看书前将台灯插头插入了插座，闭合台灯开关时，家里电
灯突然全部熄灭，经检查熔丝烧断。造成这一现象的原因应该是（ D ）
A.开关发生了短路 C. 插头发生了短路
家庭电路故障分析(含答案)
1、小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：（）A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使用的用电器总功率过大；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选用太细。
4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。
5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换一根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更大的保险丝，再闭合电闸；C、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。
6、空气开关跳闸后，复位时又立即跳起，这可能是：（）A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。
7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。
8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。
小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合开关S、S1时，L0和L1都呈现暗红色；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：（）A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。
9、小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是：；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。
第21讲 家庭电路故障分析的三种方法-2023年中考物理重点核心知识点专题讲练(全国通用)(解析版)
第21讲家庭电路故障分析的三种方法用试电笔测电路故障闭合开关，小灯泡不发光若氖管在b 处发光，在c 处不发光，则电路正常，灯泡断路。
若氖管在b 和c 处都发光，表明b 和c 都能连接到火线上，零线断路若氖管在b 和c 处都不发光，表明b 和c 都不能连接到火线上，火线断路用“校验灯”测电路故障断开所有用电器的开关，将一个白炽灯与那个熔断的熔丝并联：闭合总开关，然后逐个合上各用电器的开关校验灯发出暗红色的光：校验灯和用电器串联分压，该支路正常校验灯正常发光，表明该支路短路题型一：直接判断断路或断路【例1】如图是小科家的部分电路和电热水壶内部电路，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，则下列说法正确的是（）A．插座和电热水壶串联B．故障一定是ab两点间断路了C．电热水壶导线②与接地线相连D．故障可能是电热水壶内电阻丝断了【答案】D【详解】A．插座和电热水壶独立与火线、零线组成通路，彼此不影响，所以是并联。
故A错误；B．正在烧水的电热水壶突然停止工作，说明电路存在断路，但具体位置不能确定，可能是导线ab间断路，也可能是电壶内部电热丝断路。
故B错误；C．为防止漏电，电热水壶的外壳要接地，所以导线①与接地线相连。
故C错误；D．电热水壶内电热丝断了，电流无法通过电热水壶，所以停止工作；对电路其他部分无影响，所以灯泡正常发光。
故D正确。
故选D。
1．（2022·黑龙江牡丹江·统考中考真题）小冰家的电能表标有“220V10A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。
当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。
发生这种现象的原因可能是（）A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大【答案】B【详解】由电能表上的参数可得，电路中允许的最大功率为=U=220V×10A=2200W而家中使用的用电器的总功率为100W+2×40W+60W=240W这些用电器的总功率远小于电能表的最大功率。
中考物理微专题27家庭电路故障分析精讲本课件
要知道保险丝没有熔断，说明没有发生电流过大的情况； 测量火线氖管发光，证明进户火线正常，测量零线 不 发 光 ，说明零线也正常。如果电路发生短路，则电路中 电流过大会把保险丝烧断，而题目中保险丝没有问题，所 以没有出现短路问题；如果A、C处有断路，则用氖管测D 点时不会发光。
跟踪训练2－1 如图所示，当开关S闭合后，发现电灯L不亮， 用测电笔测试a、b、c、d各点，若氖管发光出现下列情况时， 判断电路的可能故障：
跟踪训练3－4 如图所示是小李家的家庭电路图，图中灯泡 __L__2__(选填“L1”或“L2”)控制开关的连接是正确的，使用洗衣 机时应选择插座__A____(选填“A”或“B”)，闭合开关S2后，进户 线零线发生断路，则用试电笔检查插座B的各个插孔，试电笔的 氖管_都__亮_____(选填“都亮”或“都不亮”)。
跟踪训练3－2 小明家新购住房刚装修完毕，家中部分照明电 路如图所示。验收工程时，小明闭合了开关S(家中其他用电器均 处于断开状态)，白炽灯L亮了一段时间后熄灭了，他用试电笔 分别测试了图中插座的两个孔，发现试电笔都发光。他断开开 关S，再次用试电笔测试插座的两个孔，他观察到的现象正确的 是(假设故障只有一处)( C ) A．测试两孔时试电笔都发光 B．测试两孔时试电笔都不发光 C．只有测试右面的孔时试电笔才发光 D．只有测试左面的孔时试电笔才发光
跟踪训练3－5 如图所示为小明家里部分用电器和插座的电路 图。图中的灯泡和插座连接正确，则甲线是__火__线___(选填“零线” 或“火线”)。当闭合开关时，灯L不亮，用试电笔检测插座的两 孔都发光，则发生这一现象的原因可能是__进__户__零__线__断__路___。
微专题27 家庭电路故障分 析
题型一 电流过大
例1 在家庭电路中，各用电器之间是__并__联___(选填“串联”或“并 联”)连接的。星期天小天在家里正开着空调上网查资料，当妈妈 做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小 天分析其原因可能是电热水壶插头内部__短__路___，也可能是家里 电路中用电器总功率__过__大___。
中考物理家庭电路故障的分析问题(大题培优)及答案
一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。
2．川川想在家里安装一盏照明灯,他设计的电路如图．请你将图中开关和电灯连线补画完整．（__________）电工师傅正确安装完毕,闭合开关,电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的____________段（选填“ab”、“fd”或“e”）发生断路故障．【答案】 e【解析】【详解】[1]开关和电灯应该串联接在电路中，先接开关，再接电灯，如下图所示；[2]假如是ab段发生断路故障，那么闭合开关，电灯不亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都不亮，这与题意不符合，故不是ab段发生断路故障；假如是fd段发生断路故障，那么闭合开关，电灯会亮，这与题意不符合，故不是fd段发生断路故障；假如是e发生断路故障，那么闭合开关，电灯不会亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，这与题意符合，故可能是电路的e发生断路故障。
3．如图所示是一种空气开关原理图，当电流超过限制电流时，会自动切断电路。
(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。
家庭电路故障分析
家庭电路故障分析首先，一种常见的家庭电路故障是电路过载。
电路过载是指电路中的电流超过了电路的额定负荷。
导致电路过载的原因可能是一台或多台电器设备同时使用，或电器设备功率过大。
当电路过载时，电路保险丝可能会跳闸，或者电路断路器可能会自动断开。
此时，需要检查电路保险丝或断路器是否熔断，如果熔断则需要更换保险丝或复位断路器。
同时，还需要评估电路负载是否合理，可以通过减少使用电器设备的数量或增加电路容量来解决该问题。
其次，电路短路是另一种常见的家庭电路故障。
电路短路是指电路中两个或多个导体触碰在一起，导致电流突然增加。
电路短路可能由电线绝缘损坏，导线接触不良或电器设备内部的故障引起。
检测电路短路可以使用电路测量仪器，如电流表或电压表。
首先，需要断开电源，并使用测量仪器测量导线之间的电阻。
如果电阻极低，接近零欧姆，则可能存在电路短路。
找出短路的具体位置后，可以修复或更换受损的电线或设备。
此外，还有一种常见的家庭电路故障是电路漏电。
电路漏电是指电流从电路中的绝缘物流向地面或其他导体。
电路漏电可能由电源接地线接触不良，电器设备绝缘损坏或电路中的湿气引起。
电路漏电有一定的危险性，可能导致电机触电或火灾。
因此，当怀疑电路漏电时，应该及时采取措施。
首先，断开电源，并使用漏电保护开关进行测试。
如果漏电保护开关跳闸，则表示存在电路漏电问题。
然后，可以逐个拔下电器设备，找出引起漏电的具体设备。
修复或更换受损的设备可以解决电路漏电的问题。
另外，还有一种常见的家庭电路故障是线路接触不良。
线路接触不良是指电线连接不牢固或插头与插座接触不良。
线路接触不良可能由老化的插线板，接触点氧化或接线不正确引起。
当出现线路接触不良时，电器设备可能会停止工作，或者电器设备表现出不稳定的工作情况。
解决线路接触不良的方法是检查插座和插头的接触是否牢固，如果接触不牢固，则需要更换插线板或修复接触点。
此外，还需要检查电线的连接是否正确，确保电线接头紧固。
家庭电路以及常见故障分析
明各处都不带电,线路断了,并且断的不是灯丝，因为若是灯丝烧断,那么接火线的那一端应该带电,测电笔测试与火线相连的
那端时，氖管应是发光。应选 B。
二、安装过程中的电路故障
这类故障试题主要考察的重点在于保险丝、开关、螺丝口灯泡的连接以及电路的调试上。大体题型可分为两类:一是从
安装电路图中找出故障;二是从调试中找出故障。
将所有的用电器断开。如果检查 L1 支路只闭合闸刀开关和 S1，此时检验灯泡是
联在电路中;若检验灯正常发光,
则该支路 ；若检验灯不发光，则该支路
；若检验灯发光较暗,则该支路
。若李明同学在连接
电路时,将电路某处连成了短路；闭合所有开关,检验灯一定
。
（4）若只断开Ｓ1，检验灯的亮度不变，说明
。
(5）若只断开 S1,检验灯的亮度变暗,说明
丝熔断”,其实开关是接在火线,内部没有零线，因此不会短路。如果我们新授课时能注意到这个问题，学生就会少犯这样的
错误。
当然,使用过程中灯泡熄灭的原因很多,如接入了大功率用电器,引起总功率过大或是超负荷运行导致保险丝熔断，又如
零线或火线的突然断开引起的断路而导致不亮，再如火线零线绝缘皮的老化引起的短路等。
--
--
(1)他用测电笔测试电路各接头处时，氖管都发光，其故障是
。
（2）他用测电笔测试电路各接头处时,氖管都不发光，故障可能
是
。
（3）后来,老师要求不用测电笔,只用一个额定电压为 22OV 的
电灯作为检验灯泡来进行检查。李明同学想了一下,马上断开开关并取下保险丝，将检验灯泡连在原来接保险丝的位置,同时
例 2 小明家中的４盏电灯突然全部熄灭了，他检查保险丝发现未熔断,于是用测电笔测试室内各处电路，氖管均不发光，
中考物理家庭电路故障的分析问题综合题汇编及详细答案
C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；
D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。
A．灯L1断路B．灯L1短路C．灯L2断路D．0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；
D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
故选B。
14．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）
D．当台灯或插头内短路，当插头插入插座时会使整个电路发生短路，使电路中电流过大，烧断保险丝或跳闸，使室内电灯就全部熄灭，故D正确。
故选D。
13．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（ ）
一、初中物理家庭电路故障的分析问题
1．小林的爸爸给小林的书房装了一盏照明台灯。学习了安全用电的知识后，小林为了验证爸爸安装的电路是否符合安全用电的原则，他断开开关，用测电笔接触灯座的两个接线柱时，氖管都发光，闭合开关，灯泡能正常发光，于是他推断爸爸在连接电路时所犯的错误是（ ）
中考物理家庭电路故障的分析问题(大题培优 易错 难题)及答案
一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（ ）①电炉的功率太大 ②插座处原来有短路 ③电炉的电阻丝断了 ④电炉的插头处有短路 A ．①② B ．①④C ．②④D ．③④【答案】B 【解析】 【分析】 【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确； ②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
中考物理家庭电路故障的分析问题(大题培优)
一、初中物理家庭电路故障的分析问题1．关于家庭电路和安全用电，下列说法正确的是（）A．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全B．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全C．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸D．发现家用电器或电线着火时，必须首先切断电源，然后再救火【答案】D【解析】【分析】【详解】A．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A错误；B．三孔插座能保证用电器的金属外壳与地线相连，故B错误；C．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C错误；D．电器或电线着火时，要先切断电源，再实行施救措施，故D正确。
故选D。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
家庭电路故障分析(精华)
家庭电路故障分析(精华)家庭电路故障分析1、家庭电路中为什么要有保护装置？可安装哪些保护装置？答：因为有电器的电路一旦出现故障，可能会增加电流，这样不仅会损坏电器，严重时会引起火灾。
因此必须安装电路保护装置。
常见的电路保护装置有熔断器（有封闭式熔断器和插入式熔断器二种，内装保险丝）、断路器（也叫“自动开关”或叫“保安器”）。
2、保险丝有什么作用？答：当由于电路过载或电路发生短路的原因而引起电路电流过大时，保险丝会自动熔断，对电路起保护作用。
熔断后的保险丝可更换。
3、选用或更换保险丝时应注意哪些问题？答：选用保险丝时应注意：应使保险丝的额定电流等于或稍大于电路中各用电器正常工作时的总电流。
更换保险丝时应注意：⑴如果是因为短路而使保险丝熔断，则更换的保险丝规格（额定电流）应与原来的保险丝相同。
⑵如果是因为电路过载而造成保险丝熔断，则必须调换规格（额定电流）不一样的保险丝。
4、如果选用的保险丝额定电流值太大或太小会怎样？为什么说不能用铜丝或铁丝来代替保险丝？答：如果选用的保险丝额定电流值太大，保险丝就不容易熔断，起不到保护电路的作用。
如果选用的保险丝额定电流值太小，保险丝会很容易熔断而经常断电造成不必要的贫苦。
因为在电流过大时，铜丝或铁丝一般不会熔断，因而极易发生事故。
以是说不克不及用铜丝或铁丝来代替保险丝。
5、为什么家庭中常用断路器来替代内装保险丝的闸刀开关和熔断器？答：因为断路器有下列优点：①当电流达到额定值的一定倍数时，可以在几分钟或几秒钟内自动切断电路，从而起到电路过载或电路短路时的保护作用，又不必更换元件。
②当电路中的故障排除后，断路器能手动复位而接通电路。
③电路需要维修时，断路器也能手动切断电路。
断路器比保险丝的作用更大、使用起来更方便。
6、家庭电路的主要组成部分有哪些？答：主要有：进户线和连接导线、电能表、断路器（或闸刀开关和熔断器）、插座、灯座和开关。
7、如果一盏台灯，打开开关后灯没有发光，发生的故障可能有哪些？答：大概是灯丝烧断了；大概是保险丝熔断了（电路发生了短路）；大概是灯头接线处线头零落或发生了短路；大概是开关接线处线头零落了（注意：开关处短路的话，征象是灯不克不及熄灭了，但电路不会发生短路的）；大概是插头处接线松动或发生了短路；大概是某处电路断线了；也有大概是停电了。
家庭电路故障分析
02
故障原因分析
电源故障原因
1 2
电源中断
电源插头、插座或线路中断，应检查电源并重 新配置。
电源不良
电源电压不稳定或电源容量不足，应检查电源 并改善电源状况。
电源短路
3
电源线路短路，应检查线路并更换故障线路。
灯泡不亮原因
灯泡损坏
灯泡烧坏或损坏，应更换灯泡 。
电路断路
灯泡电路断路，应检查线路并 重新连接。
维修电路时应注意的安全事项
不要在没有专业指导的情况下维修电路
如果需要对家庭电路进行维修，应先关闭电源并联系专业人员进行指导。
不要在电路未断电的情况下工作
在维修电路时，一定要确保电路已经断电并且没有电流通过。
不要在潮湿环境下维修电路
在潮湿环境下维修电路可能会导致触电和电路故障。
使用测试设备和工具时应注意的安全事项
灯泡不亮排除
总结词
灯泡不亮是家庭电路中常见的故障之一，可能是灯泡本身故障或电路故障造成的 。需要检查灯泡和电路，确定故障原因。
详细描述
首先检查灯泡是否正常，如果灯泡有问题则需要更换灯泡。如果灯泡正常，则需 要检查电路是否存在断路或短路，如果存在则需要修复电路故障。
灯泡太亮或烧坏排除
总结词
灯泡太亮或烧坏也是家庭电路中常见的故障之一，可能是灯 泡本身故障或电路故障造成的。需要检查灯泡和电路，确定 故障原因。
1
长期不用的电器应关闭电源，以避免无谓的耗 电和老化。
2
在插拔电器时，应先关闭电源，以避免电击和 短路。
3
若电器出现故障，应及时请专业人员进行检查 和维修。
THANKS
灯座接触不良
灯泡灯座接触不良，应检查灯 座并重新安装。
(完整)(整理)家庭电路以及常见故障分析
(完整)(整理)家庭电路以及常见故障分析一、家庭电路概述家庭电路是日常生活中不可或缺的一部分，它为我们的家庭提供了照明、取暖、制冷以及各种家电设备的电力支持。
了解家庭电路的基本组成和功能，有助于我们更好地维护和使用家庭电器，提高生活质量。
1. 进户线：将电力公司提供的电能引入家庭。
2. 总配电箱：对进入家庭的电能进行分配和控制。
3. 分支电路：将电能分配到各个房间和电器设备。
4. 接地系统：确保家庭电路的安全运行。
5. 保护装置：如空气开关、漏电保护器等，用于保护家庭电路和人身安全。
二、家庭电路常见故障分析1. 短路故障（1）导线老化、磨损，导致绝缘层破损。
（2）导线接头接触不良，产生电火花。
（3）电器设备内部故障，导致短路。
短路故障会导致电路过载、发热，甚至引发火灾。
因此，一旦发现短路故障，应立即切断电源，检查电路并进行修复。
2. 断路故障（1）导线断裂、接头松动。
（2）保护装置动作，如空气开关跳闸。
（3）电器设备内部故障。
断路故障会导致电器设备无法正常工作。
发现断路故障时，应检查电路连接是否牢固，保护装置是否正常，电器设备是否损坏，然后进行修复。
3. 接地故障（1）接地线断裂、接头松动。
（2）电器设备未接地或接地不良。
（3）地线与大地接触不良。
接地故障会导致电器设备漏电，存在触电风险。
发现接地故障时，应检查接地线连接是否牢固，电器设备是否接地，地线与大地接触是否良好，然后进行修复。
4. 过载故障（1）电器设备功率过大，超过电路负荷。
（2）多个电器设备同时使用，导致电路负荷过重。
（3）电路设计不合理，导线截面积过小。
过载故障会导致电路发热、损坏，甚至引发火灾。
为防止过载故障，应合理分配电器设备，避免同时使用多个高功率电器，确保电路设计符合规范。
5. 漏电故障（1）电器设备绝缘损坏，导致漏电。
（2）电路接头松动，产生电火花。
（3）导线老化、磨损，导致绝缘层破损。
漏电故障会导致电器设备无法正常工作，存在触电风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图中电路，闭合电键电灯正常发光， 当拨掉零线保险盒时，电灯不亮，此时用 测电笔分别测试abc三处，则能使氖管发 abc 光的是：＿＿＿点。
例3、小张晚上回家后开灯灯不亮，电冰箱 也停止了工作，经检查熔丝未断，用测电 笔测试室内电路，氖管均能发光，由此可 判断（ ） A、进户火线开路； B、进户零线开路 C、灯泡全部烧坏 D、电路中某处短路
分析：因熔丝未断，说明电路中没有短路现 象，故障原因只能是开路，可排除D答案； 测电笔测试室内电路，氖管均能发光，说明 火线没有断，可排除A答案； 所以只可能是 进户零线断开了。答案：B
练习1、如图所示闭合开关后，灯泡不亮，经检 查熔丝未断，用测电笔测试导线接头A、B、C三 处，氖管都发光，测试D处，氖管不亮。则故障 是（ D ） A、A处接线松动 B、开关接触不良 C、灯泡与灯座松动 D、与灯座连接的零线断了 即CD导线断了
照明电路中电灯忽明忽暗的原因：
1、电路中某处接触不良。 2、电炉、电动机等大功率用电 器的影响。
1、 暑期持续的“桑拿天”，居民家里的空调、电扇都闲不 住，导致电路火灾时有发生，火警电话不断，消防车拉着警 笛呼啸而出，赶往火灾现场。调查发现，起火原因如出一辙： 电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。 根据学过的物理知识回答： 1）“超负荷”是指电路中的 过大（选填“电流”或 “电阻” 2）使火灾发生的理论依据是 。 3）请你提出一条预防这种火灾发生应采取什么措施？
2、在家庭电路中，接有合乎规格要求的 保险丝，当开关一闭合时保险丝就熔断， 电灯不亮发生此现象的原因是（ D） A、电灯的灯丝已断
B、电路某处接触不良
C、将开关接在零线上
D、火线和零线间短路
3、某大楼的保险丝是合乎规格要求的， 但过几天保险丝就熔断，发生这种情况的 原因是什么？ 经常有人使用大功率用电器 立即熔断：短路 慢慢熔断：过载 4、当开关闭合，灯一闪就熄灭，原因是 灯丝熔断
分析：熔断器烧断说明电路中电流过大，可先排除开路的可能， 故A先排除；而造成电流过大的原因有短路和总功率过大，因 小明家里只开一盏电灯，其他用电器都不用，可排除总功率过 大，故排除B答案；可是如果两孔插座内原来已经短路了，电 灯就不可能发光，因此可以判断电视机的插头内有短路 。故 答案选C。
1.原来室内的电灯均正常发光，当把台灯的插 头插入插座时，室内的电灯全部熄灭，发生这 一现象的原因是（ D ） A、台灯的功率过大 B、台灯短路（灯座或灯泡短路）
点拨：家庭电路中的两根电线，一根是火线，另一根是零线， 它们间的电压是220V。正常情况下，零线与大地之间无电压， 火线与大地之间电压是220V。测电笔的氖管只要发光，就表明 它接触的是火线。这样可排除选项中的A、D，再根据把台灯插 头插入其他插座，台灯能正常发光，可排除B。故选C。
原来室内的电灯均正常发光，当把台灯的 插头插入插座后，台灯不亮，其他用电器 正常工作，发生这一现象的原因是（ ）
例4、小明家里只开一盏电灯，其他用电器都不 用，为了看电视，他在电视机开关闭合之前，将 电视机的两脚插头插入两孔插座中，结果电灯立 即熄灭，经检查灯泡是好的，熔断器烧断，则产 生这种现象的原因是（ ） A、进户火线开路 B、电路中用电器总功率过大 C、电视机的插头内有短路 D、两孔插座内原来已经有短路了
干路没问题， 本支路有问题：
插头、插座、导线、台灯中有无开路
例6、暑期，徐延同学家新装了一台3kW的空调 机，试用了一会儿，家中突然停电，检查发现 熔丝断了。导致上述故障的原因可能是( ) A．插头和插座接触不良 B．电路中用电器的总功率过大 C．空调机内部断路 D．控制空调机的开关短路
点拨：熔丝断了，只可能有两个原因：短路和过载。 选项A、C都是电路中出现开路，不会造成熔丝熔断。 选项D开关短路，不是电路短路，只会造成开关常闭。 选项B中用电器的总功率过大，导致通过熔丝的总电流 大于熔丝的熔断电流，使熔丝熔断。 答案：B
C、插座处短路 D、台灯插头处短路
2、原来室内的电灯均正常发光，当把台灯的插 头插入插座后，闭合台灯开关时，室内的电灯 全部熄灭，发生这一现象的原因是（ B ）
例5 小明晚上做功课，把台灯插头插在书桌边的插 座上，闭合台灯开关，发现台灯不亮。为了找出故 障原因，小明把台灯插头插入其他插座，发现台灯 能正常发光，用测电笔插入书桌边的插座孔进行检 查，发现其中一个孔能使测电笔的氖管发光，故障 原因可能是（ ） A．进户线火线上的熔丝烧断 B．进户线零线断了 C．书桌边的插座与零线断开 D．书桌边的插座与火线断开
1、 小亮在开着空调的书房里复习功课， 妈妈在厨房忙着做晚饭，当她把电饭煲的 插头插入插座时，家里的空气开关就“跳 闸”了，原因可能是电饭煲插头内部发生 了 ，导致电路中 过大，过载、欠 压（电压过低）等异常情况时能自动切断电路。 从本题情况看，空气开关“跳闸”只可能是短 路引起的。 答案：短路；电流
2.小王用图所示的电路做实验，检查完电路后， 接通电源，当闭合开关后，发现灯不亮，但保 险丝没有熔断，用测电笔测试导线接头A、B、 C、D四处，氖管都发光，测试E处氖管不亮， D 则故障是（ ） A、进入插头的火线开路 B、开关B、C间开路 C、电灯C、D间开路 D、导线D、E间开路
3、小张安装了一盏白炽电灯，当他断开开 关后，用测电笔测试灯头两根导线时，两 根导线都能使氖管发光，则故障可能是 （ D ） A、进户火线开路； B、进户零线开路 C、零线上的保险丝熔断 D、开关接到零线上
点拨：电线超负荷是生活用语，它实际就是指物理中的过载，是由电路中电 流过大引起的。物理中为研究问题的方便，一般忽略导线的电阻，这是一种 理想化的方法。但家庭电路中导线的电阻是不能忽略的，当电路中电流过大 时，根据发热功率的公式：P=I2R（R为输电线的电阻），单位时间内产生的 热量就多，从而引发火灾。要预防这种火灾，就可以从用电器和输电线两个 方面考虑。 答案：(1)电流。(2)电流越大，根据发热功率的公式：P=I2R （R为输电线的电阻），单位时间内产生的热量就多。 （3）大功率的用电器交叉使用；换用横截面积较大（或较粗）的输电线； 做好电路的散热工作。
2．中考前，爸爸为了小亮在家有一个舒适 的学习和生活环境，新买了一台空调，安装 好后，刚开启使用，家里所有用电器都停止 了工作，经检查发现保险丝已熔断。 （1）试分析保险丝熔断的原因。 （2）要使接入空调后，家中所有用电器都 能正常工作，该家庭电路应如何改进？
⑴空调的功率较大，使电路中的电流过大，超过保 险丝的熔断电流。⑵另用两根输电线和保险丝单独 给空调供电（或计算出接入空调后，家中所有用电 器的总功率，确定输电线中的最大正常工作电流， 据此换用较粗的输电线和保险丝）。
————————————————
5、电灯突然全部不亮 外电路供电中断或电路过载把总保险丝熔断
————————————————
6、如图所示电路，闭合开关后，看到 的现象是（ B ） A、电灯烧坏保险丝熔断 B、电灯熄灭保险丝熔断 C、保险丝熔断后电灯才熄灭
D、电灯电路均正常工作
7、【福州市试题】 如图所示为硬导线与螺丝压按式接线 柱的连接，其中正确的是 （ B ）
例2、如图所示闭合开关后，灯泡不亮，经检 查熔丝未断，用测电笔测试导线接头A、B、C、 D四处，氖管都发光。则故障是（ ） A、进户零线断了 B 、开关接触不良 断点与火线之间能使测电笔发光, C、灯泡与灯座松动 断点与零线之间能不使测电笔发光 . D、与灯座连接的零线断了既CD导线断了
分析：因熔丝未断，说明电路中 没有短路现象，故障原因只能是 开路。测电笔测试导线接头A、B、 C、D四处，氖管都发光，说明A、 B、C、D各点与火线是相通的， 由此可排除B、C、D答案。故选A。
电路故障判断方法：
一、用检验灯泡取代保险丝来检查新照明 电路。 具体方法：用一只普通的灯泡取代保险 丝，先打开各支路的开关，在逐一闭合开 关进行检验。 二、用测电笔测试。
例1.电工师傅常用一只额定电压为220伏的灯泡 L0(检查灯)取代保险丝来检查新安装的照明电路 中每个支路的情况,如图,当S闭合后,再分别闭合 S1,S2,S3(每次只能闭合其中之一)时,可能出现以 下三种情况, 试判断: S L0 火线 (1)灯泡L0不亮, 断路 220V 说明该支路_____. (2)灯泡L0正常发光， 零线 S2 S3 S1 短路 说明该支路____. (3)灯泡L0发光呈暗红色, L1 L2 L3 正常 说明该在支路____.
