天然气组分分析仪基础知识
应用气相色谱仪测定天然气组成的分析
应用气相色谱仪测定天然气组成的分析气相色谱仪（GC）是一种用于分析和测定气体混合物中成分的仪器。
它广泛应用于化学、生物化学、环境监测和石油化工等领域，可用于分析天然气、石油产品、生物气体、空气中的有害物质等。
在天然气行业中，气相色谱仪是一种非常重要的分析仪器，可以准确测定天然气中的各种成分，并为天然气的生产和利用提供可靠的数据支持。
气相色谱仪的原理是利用气体载气将混合气体样品分离成各个组分，并通过检测器对分离后的组分进行定量分析。
在天然气分析中，常用的气相色谱仪检测器有热导检测器（TCD）、火焰光度检测器（FID）、质谱检测器（MS）、电子捕获检测器（ECD）等。
这些检测器具有不同的灵敏度和选择性，可根据样品的特性选择合适的检测器进行分析。
天然气是一种由多种气体组成的混合物，主要成分包括甲烷、乙烷、丙烷、丁烷、异丁烷、异丙烷等碳氢化合物，以及少量的氮气、二氧化碳、硫化氢、乙烯等气体。
这些成分的含量和比例对天然气的质量和用途有着重要影响，因此需要通过气相色谱仪进行精确测定。
在进行天然气分析时，首先需要将天然气样品通过采样系统引入气相色谱仪，然后经过样品预处理，如降压脱水、过滤等操作，以确保样品的纯净度和稳定性。
接下来，将样品通过色谱柱进行分离，常用的色谱柱材料有聚醚砜、聚乙烯醇、硅胶等，不同的色谱柱对不同成分有着不同的分离作用，可以根据样品的特性选择合适的色谱柱进行分析。
在色谱柱分离后，各组分将依次通过检测器进行监测和定量分析。
热导检测器是一种常用的检测器，它利用气体在不同成分的传热性能不同而实现对成分的检测。
火焰光度检测器则是通过气体在火焰中的燃烧产生的光信号来检测成分的含量。
而质谱检测器则可以对成分进行精确的质量分析，对于一些特异性较高的成分有着很好的分析能力。
通过气相色谱仪的分析，可以准确地测定天然气中各种成分的含量和比例，为天然气生产和利用提供重要的数据支持。
在天然气生产过程中，需要对气源进行分析，了解天然气中各种成分的含量，以便进行天然气的储存、输送和利用。
应用气相色谱仪测定天然气组成的分析
应用气相色谱仪测定天然气组成的分析
气相色谱仪是一种常用的分析仪器，可用于测定天然气的组成。
天然气主要由甲烷、乙烷、丙烷、丁烷和其他疏松气组成。
下面将介绍气相色谱仪测定天然气组成的分析方法。
将天然气样品通过压缩机进行加压，将其放入样品容器中。
然后，用气相色谱仪进行分析。
气相色谱仪由进样口、色谱柱、检测器和记录器组成。
进样口中加入天然气样品，通过进样阀控制样品的进入。
样品进入色谱柱后，经过分离。
色谱柱采用填充物填充，填充物的选择要根据样品的性质和要分离的组分来确定。
在色谱柱的两端分别设有载气和检测器。
载气在进样口和检测器之间流动，带着分离后的组分一起流动。
检测器可以根据组分的不同产生相应的信号。
常用的检测器有火焰离子化检测器（FID）、热导率检测器（TCD）和质谱检测器（MS）。
火焰离子化检测器是最常用的检测器，对甲烷等有机化合物具有较高的灵敏度。
热导率检测器可以检测不同组分的导热性差异，对于分析稀有气体和低浓度气体有优势。
质谱检测器可以测量组分的质量和相对丰度，对于复杂的气体样品有很好的应用前景。
记录器会记录检测器的信号输出，从而得出不同组分的峰值时刻和峰面积大小。
根据标准品的峰值时刻和峰面积，可以通过峰高法或面积法来计算天然气中各组分的含量。
通过计算与标准曲线进行比较，可以得出天然气中各组分的含量。
根据以上步骤，可以使用气相色谱仪来准确测定天然气中各组分的含量，为相关行业提供重要的数据支持。
天然气计量知识3.25..
一、天然气计量基础知识1、测量及测量误差测量就是用实验的方法，将被测量的量与该量所采用的测量单位进行比较，从而求出二者的比值，这个过程叫测量过程。
天然气计量所使用的压力表、温度计、变送器等属于测量仪表。
测量误差：测量误差是测量结果与真值之间的偏差。
引起测量误差的因素很多，测量仪器本身的误差、测量环境的影响，测量人员的技术状况及操作能力。
2、准确度和灵敏度准确度是指仪表的测量值接近真值的程度，以此可以估算测量值的误差大小，仪表的准确度是以准确度等级为准的。
准确度等级是按国家统一规定的允许基本误差大小划分的几个等级，某一精度等级是指正常测量条件下的允许基本误差。
常用的准确度等级有0.05，0.1，0.2，0.5，1.0，1.5，2.5，4.0，5.0。
常以圆圈内的数字标明在仪表面板上。
仪表应具有一定的防护性能，即仪表对杂电的抗干扰能力，抗振动，抗撞击，防爆性和对工作环境的适应性等，防护性能的强弱直接关系到仪表的可靠耐用，是仪表的一项质量指标。
3、温度及温度测量温度是度量物体冷热程度的物理量。
国际热力学温标是开尔文K，常用符号T表示。
国际实用温标是摄氏度，摄氏温标为℃，常用符号t表示。
两者的关系式：T=t+273.15。
4、压力及压力测量压力：是指垂直均匀作用于单位面积上的力。
用符号“p”。
单位是帕斯卡。
常用兆帕（MPa）、千帕（kPa）1MPa=106Pa 1kPa=103Pa1bar=1个物理大气压=101.325kPa。
工程上所用的压力指示值，多为表压或真空（负压），流体压力的真实值称为绝对压力。
表压、真空是流体的绝对压力与当地大气压相比较而得出的相对压力值P表=p绝- p大气，P负=p大气- p绝。
常用的测压仪表：活塞式压力计又叫校表仪、U型管压力计、弹簧管压力表、电接点信号压力表。
5、天然气计量的标准状态：我国天然气计量标准状态为：压力为0.103125MPa,温度20℃。
二、天然气流量计量术语和定义1、流量计：显示实测流量值的流量测量装置。
天然气组分气相色谱仪分析
天然气组分气相色谱仪分析天然气组分气相色谱仪分析一、项目总论天然气是由多种组分构成的混合物。
天然气的组成是指天然气中所含的组分及其在可检测范围内的相应含量。
在检测时通常所指的组成是指天然气中甲烷、乙烷等烃类组分和N、CO等常见的非烃组分的含量。
尽管天然气还含有如硫化物、水等杂质，但如果不特22别说明，在组成分析时并不检测这些组分。
在商品天然气的组分分析中，由于组分相对稳定，只要求对C至C的烃类组分进行简单分析(也称常规分析)。
l6 目前，我国针对天然气组分分析的气相色谱法，制定的国家推荐标准《GB/T13610一2003天然气的组成分析一气相色谱法》采用外标法，检测器使用热导检测器(TCD)和氢火焰离子检测器(FID)。
我们需要通过气相色谱仪分析天然气的组分，并根据组分来计算其密度，压缩因子，发热量等。
二、项目的主要技术指标和依据技术文件2.1 依据技术文件GB/T11062-1998 天然气发热量、密度、相对密度和沃泊指数的计算方法GB/T13609-1999 天然气取样导则GB/T13610-2003天然气的组成分析气相色谱法GB/T17747-1999 天然气压缩因子的计算GB/T17820-1999 天然气SY/T7506-1996 天然气中二氧化碳含量的测定氢氧化钡法GB/T17281-1998 天然气中丁烷至十六烷烃类的测定气相色谱法SY/T7507-1997 天然气中水含量的测定电解法JJG 700-1999 气相色谱仪GB/T 18603-2001 天然气计量系统技术要求2.2 主要技术指标检测精密度:用下列准则，判断测定结果是否可信。
(1)重复性由同一操作人员使用同一仪器，对同一气样重复分析获得的结果，如果连续两个测定结果的差值超过了下表规定的数值，应视为可疑。
(2)再现性对同一气样由两个实验室提供的分析结果，如果差值超过了下表规定的数值，每个实验室的结果都应视为可疑。
精密度 (%)组分浓度范围( 摩尔分数) y 重复性再现性0.01 0.02 0,0.10.04 0.07 0.1,1.00.07 0.10 1.0,5.00.08 0.12 5.0,100.20 0.30 ,102.2.1 载气a ) 氦气或氢气，体积分数不低于99.99 %;b ) 氮气或氢气，体积分数不低于99.99 %。
天然气组分气相色谱仪两小时
天然气组分气相色谱仪两小时
天然气是一种复杂的混合气体，主要由甲烷、乙烷、丙烷、丁
烷和其他烃类组成。
气相色谱仪是一种用于分离和分析混合气体组
分的仪器。
在进行天然气组分的气相色谱分析时，通常需要考虑以
下几个方面：
1. 样品制备，在进行气相色谱分析之前，需要将天然气样品采
集并制备成适合气相色谱仪分析的状态。
这可能涉及到样品的净化、浓缩或者其他预处理步骤。
2. 仪器设置，在进行气相色谱分析之前，需要对气相色谱仪进
行合适的设置。
这包括选择合适的毛细管柱、载气流速、进样方式
等参数的设定。
3. 分离和检测，在气相色谱分析中，样品中的组分会通过毛细
管柱进行分离，然后通过检测器进行检测。
在分析天然气组分时，
需要确保各个组分能够得到有效的分离和检测。
4. 数据分析，分析完成后，需要对得到的色谱图进行数据处理
和分析，以确定各个组分的相对含量和纯度等参数。
在两小时内进行天然气组分的气相色谱分析，需要严格控制每个步骤的时间，并且可能需要进行并行分析或者自动化操作以提高效率。
同时，也需要确保分析的准确性和可靠性，这可能涉及到仪器的校准和质控等工作。
总的来说，进行天然气组分的气相色谱分析是一个复杂而严谨的过程，需要综合考虑样品制备、仪器设置、分离和检测以及数据分析等多个方面的因素。

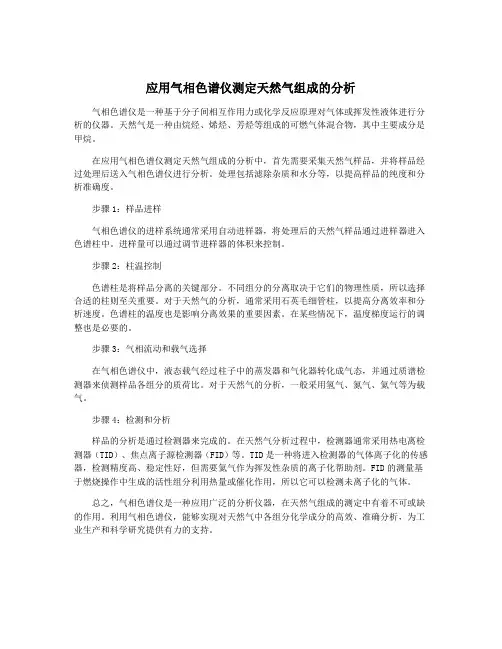

应用气相色谱仪测定天然气组成的分析
应用气相色谱仪测定天然气组成的分析气相色谱仪是一种基于分子间相互作用力或化学反应原理对气体或挥发性液体进行分析的仪器。
天然气是一种由烷烃、烯烃、芳烃等组成的可燃气体混合物，其中主要成分是甲烷。
在应用气相色谱仪测定天然气组成的分析中，首先需要采集天然气样品，并将样品经过处理后送入气相色谱仪进行分析。
处理包括滤除杂质和水分等，以提高样品的纯度和分析准确度。
步骤1：样品进样气相色谱仪的进样系统通常采用自动进样器，将处理后的天然气样品通过进样器进入色谱柱中。
进样量可以通过调节进样器的体积来控制。
步骤2：柱温控制色谱柱是将样品分离的关键部分。
不同组分的分离取决于它们的物理性质，所以选择合适的柱则至关重要。
对于天然气的分析，通常采用石英毛细管柱，以提高分离效率和分析速度。
色谱柱的温度也是影响分离效果的重要因素。
在某些情况下，温度梯度运行的调整也是必要的。
步骤3：气相流动和载气选择在气相色谱仪中，液态载气经过柱子中的蒸发器和气化器转化成气态，并通过质谱检测器来侦测样品各组分的质荷比。
对于天然气的分析，一般采用氢气、氮气、氦气等为载气。
步骤4：检测和分析样品的分析是通过检测器来完成的。
在天然气分析过程中，检测器通常采用热电离检测器（TID）、焦点离子源检测器（FID）等。
TID是一种将进入检测器的气体离子化的传感器，检测精度高、稳定性好，但需要氦气作为挥发性杂质的离子化帮助剂。
FID的测量基于燃烧操作中生成的活性组分利用热量或催化作用，所以它可以检测未离子化的气体。
总之，气相色谱仪是一种应用广泛的分析仪器，在天然气组成的测定中有着不可或缺的作用。
利用气相色谱仪，能够实现对天然气中各组分化学成分的高效、准确分析，为工业生产和科学研究提供有力的支持。
应用气相色谱仪测定天然气组成的分析
应用气相色谱仪测定天然气组成的分析气相色谱仪是一种用于分析气体混合物中成分的仪器。
它通过将气体混合物分离成不同组分，然后通过检测每个组分的特定性质来确定其浓度。
气相色谱仪被广泛应用于石油化工、环境监测、食品安全等领域。
应用气相色谱仪测定天然气组成是其重要的应用之一。
本文将介绍气相色谱仪测定天然气组成的分析方法和研究进展。
一、天然气的组成天然气是一种主要成分为甲烷的混合气体，同时还含有乙烷、丙烷、丁烷、异丁烷等烃类气体，以及二氧化碳、氮气、硫化氢等不同组分。
天然气的组成对其燃烧性能和利用价值有着重要的影响。
准确测定天然气中各组分的含量是非常重要的。
二、气相色谱仪测定天然气组成的原理气相色谱仪是通过在一定条件下，将气体混合物中的各种组分分离开来，进而测定各种组分的相对含量。
其原理是利用气相色谱柱对于物质分子的分子大小、极性、相对亲和性等特性的差异，使得在气相色谱柱中各种组分分异出来，形成不同的峰。
检测器对不同峰的信号进行检测并记录，再根据标准物质的色谱曲线，求出各种组分的相对含量。
三、气相色谱仪测定天然气组成的方法1. 样品采集样品采集是气相色谱分析的第一步，对于天然气样品的采集需要使用专门的采气罐，并在采集过程中，严格控制温度和压力，避免组分的改变。
还需要对样品进行密封保存，以免样品中组分的挥发和迁移。
2. 样品预处理对于采集到的天然气样品，由于其中的水分和杂质等会对气相色谱仪的分析结果产生影响，因此需要进行预处理。
一般来讲，通过使用气相色谱前处理仪器，将样品中的水分和杂质去除，保证样品的纯净性。
3. 气相色谱分析经过预处理的样品被输入到气相色谱仪中，经过色谱柱的分离作用，得到不同组分的峰。
常用的色谱柱有聚四氟乙烯、聚醚和聚酯等材料制成，具有良好的热稳定性和化学稳定性，能够有效分离天然气中的各种组分。
检测器检测到不同峰的信号，并转换成电信号，记录在色谱图谱上。
最后根据标准物质的色谱曲线，求出各种组分的相对含量。
天然气组分分析仪基础知识共28页

谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
天然气组分分析仪基础知识
16、自ቤተ መጻሕፍቲ ባይዱ选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
应用气相色谱仪测定天然气组成的分析
应用气相色谱仪测定天然气组成的分析气相色谱仪是一种常用的分析仪器，它能够对天然气中的成分进行快速、准确的分析。
天然气是一种重要的能源资源，其主要成分是甲烷，但同时也含有少量的乙烷、丙烷、丁烷等烃类气体，以及二氧化碳、氮气等。
了解天然气的组成对于开发利用和运输天然气具有重要意义。
下面将介绍应用气相色谱仪进行天然气成分分析的方法及其意义。
一、气相色谱仪原理及分析方法气相色谱法是一种将气体或液体样品分离并检测的分析方法，其原理是利用气相色谱柱对物质进行分离，再通过检测器进行定量分析。
在应用气相色谱仪进行天然气成分分析时，首先需要将天然气样品进样到色谱仪中，然后经过色谱柱的分离，最终在检测器上进行定量分析。
气相色谱仪可以对天然气中各种成分进行高效、快速的分离和检测，因此被广泛应用于石油、化工、环境保护等领域。
二、应用气相色谱仪分析天然气的意义1. 了解天然气成分通过气相色谱仪的分析，可以准确地了解天然气中各种成分的含量及其相对比例。
这对于天然气的开发利用具有重要意义。
在石油开采过程中，需要了解天然气的成分才能确定适当的采气工艺。
在天然气的运输和储存过程中，也需要对其成分进行监测和分析，以确保天然气的质量和安全。
2. 预测天然气性质天然气的性质取决于其中各种成分的含量和性质。
通过气相色谱仪的分析，可以对天然气的物理和化学性质进行预测。
这对于天然气的利用和加工具有重要意义。
乙烷和丙烷可作为燃料，而甲烷常用于城市煤气和燃料燃烧，二氧化碳可以用于工业生产。
3. 环境监测天然气的燃烧会产生一些有害气体，如一氧化碳和二氧化氮等。
通过对天然气中各种成分的分析，可以预测其燃烧后产生的有害物质，从而有助于环境监测和保护。
1. 样品制备首先需要将采集到的天然气样品抽取到气相色谱仪的进样瓶中，并保持其密封。
在进行分析前，通常会对样品进行预处理，如去除水分和杂质。
2. 样品进样将经过预处理的天然气样品通过气相色谱仪的自动进样系统引入色谱柱中。
应用气相色谱仪测定天然气组成的分析
应用气相色谱仪测定天然气组成的分析气相色谱仪是一种非常重要的分析仪器，它可以应用于天然气组成的测定。
天然气是一种重要的能源资源，其中包含多种气体成分，如甲烷、乙烷、丙烷等。
了解天然气的组成对于能源开发和利用具有重要的意义。
应用气相色谱仪测定天然气组成的分析具有很高的实用价值和重要性。
一、气相色谱仪测定天然气组成的原理气相色谱仪是一种在气相条件下进行物质分离和检测的分析仪器。
它通过分离和检测气体混合物中的各种组分，实现了对气体成分的定量和定性分析。
气相色谱仪的基本原理是利用气体载气流和毛细管柱分离样品混合物中的各种成分，通过对各组分的相互作用力的不同，使其在柱中的停留时间不同，从而实现对各种组分的分离。
然后通过检测器检测各组分的信号，从而实现对各种组分的定量和定性分析。
二、气相色谱仪测定天然气组成的步骤1. 样品准备：首先需要将天然气样品收集到气相色谱仪分析室中，通过准备好气体样品瓶和气体管道，将天然气样品输送到气相色谱仪中进行分析。
在收集样品的过程中，需要采取合适的保护措施，以避免样品中的气体成分受到外界环境的干扰和污染。
2. 样品进样：将收集好的天然气样品进样到气相色谱仪的系统中，通常通过进样阀和系统泵将样品引入到气相色谱仪的柱和检测器中。
3. 分离检测：样品进入气相色谱仪的分析柱后，不同的气体成分会在柱中通过不同的速率移动，从而实现各种气体成分的分离。
通过检测器检测各个分离出的气体成分，并记录下其相应的信号。
4. 数据处理：通过数据处理系统将检测到的信号转换成相应的气体成分含量，并进行定量和定性分析。
三、气相色谱仪测定天然气组成的应用1. 天然气生产和储存：气相色谱仪可以用于对天然气中各种气体成分的含量进行快速准确的分析，在天然气生产和储存过程中，可以通过气相色谱仪对天然气的组成进行定期监测，确保其成分符合所需的标准。
2. 天然气质量检验：通过气相色谱仪对天然气中各种有害气体成分的含量进行检验，可以帮助对天然气的质量进行监测和评估，确保其符合国家和行业的质量标准。
天然气组分分析仪基础知识
➢载气在色谱入口压力为90Psi，典型的是每分钟15立方厘米； ➢载气瓶出口压力控制在115Psi
标气系统
➢标气为已知成分的国家认定的气体含量天然气，用于标定样
气成分。
➢Daniel 570色谱仪所用标气工作压力为20psi
Daniel 700
Daniel 570
ABB NGC8206
二、组分分析仪日常操作
以桐乡热电站Daniel 570为例介绍日常操作方法，其他可以参考第四册: 运行设备操作标准 组分组分分析仪操作规程
1、daniel 前面板 操作
控制器外形图如下。正常运行时， 显示屏右侧的三个灯（UNACK ALARM／
目录
一、组分分析仪原理及概况 二、组分分析仪日常操作 三、组分分析仪巡检要求
一、组分分析仪原理及概况：
从四个方面来谈这部分内容，全部阐述清楚后，会让大家对组分分析仪有更深刻全面了解。
①组分分析仪是什么？ ②为什么需要用组分分析仪？ ③组分分析仪原理和结构？ ④我公司主要在用的组分分析仪
①组分分析仪是什么？
③组分分析仪原理
气相色谱组分分析仪是一种测量混合气体中各组分浓度的分析仪器。它首 先将混合气体分离成各单一组分，然后用某种特定的检测器，将各单一组 分的浓度信号转换成相应的电信号，然后进行信号放大、噪声抑止、色谱 峰检测和综合计算等处理，最后得到混合气体中各单一组分的浓度计算值。
载气系统
➢载气为承载样气和标气的气体，用于通过毛细管运输天然气
• 非常的简单，顾名思义组分分析仪就是用来分析（气体）混合物的
组分信息的。众所周知，我们场站现在在用的气是由六大气源（西 一气、西二气、川气、东海气、LNG、丽水36-1气）提供的，不同 的气源有不同的气质组分，天然气专用的组分分析仪可以测出甲烷、 乙烷、丙烷、异丁烷、正丁烷、正戊烷、异戊烷、二氧化碳、硫化 氢等气体混合物中每种气体的组分数据。
天然气热值分析仪 天然气成分分析仪
天然气热值分析仪天然气成分分析仪天然气热值仪煤气热值仪煤气成分分析仪天然气是一种干净、方便、优质、高效的能源,已经是国际能源市场上的重要商品。
由于不同产地或不同形式获得的天然气，其物理、化学性质各有不同，组分、热值、密度和燃烧特性等均存在很大差异。
在天然气交易时,天然气的热值与密度是表明天然气质量的重要参数，其中热值直接影响交易价格。
实施天然气热值计价可体现按质论价的原则，这是与国际惯例接轨的需要，有助于中国天然气工业的发展。
目前城市燃气界，一般用水流式热量计、燃烧式热值仪测定燃气热值，或者根据燃气体积成分计算。
其中使用体积成分计算可直接换算成摩尔成分，有利于和国际标准接轨，并把各种方法得到的热值归结到统一的基础上。
本文从热值分析原理出发，探讨使用体积成分计算天然气热值分析应用中的适用性。
TR-9200型天然气中H2、CO、O2、CO2、CH4、CnHn成分分析成套系统是应用于天然气管道中成分热值分析的专用在线分析系统。
该系统技术先进，测量准确，反应速度快，能长期连续分析被测气体，采用PLC进行自动控制，具有结构合理，运行安全可靠，自动化程度高，维护量少，自诊断保护功能强等特点。
取样探头：TR-9200型成套系统所用取样探头是荣获国家专利的新产品。
专利号：ZL 2010 2 0203130.2，该探头为引进艾默森公司先进技术结合本行业的实际工况条件和多年的实践经验而研制的管道尾气专用（专利）取样探头，探头核心部分为原装进口材料。
过滤精度：≧5um过滤能力：≦2000mg/Nm3过滤效率：达到99.9%由于过滤精度高，效果好，系统只需一级过滤就能达到系统要求，从而维护量小，响应时间短。
（这一点其他厂家很难做到，其他厂家一般采用多级过滤，增加了气阻和气路流程，从而增加了系统故障环节和滞后时间）。
除水技术：样品气进入系统之后，可能会产生少量的冷凝水，分析系统内采用气液分离器的技术除掉水汽，再由冷凝器二级除水（干燥），冷凝液自动或手动排放。
应用气相色谱仪测定天然气组成的分析
应用气相色谱仪测定天然气组成的分析气相色谱仪是一种常用的化学分析工具，常被应用在石油、天然气等领域。
在天然气勘探和开采过程中，确定天然气的组成对于生产和销售都有着重要的意义。
本文将介绍应用气相色谱仪测定天然气组成的分析方法。
一、气相色谱仪的原理气相色谱仪是一种用来分离、检测和定量气体混合物中各种化合物的分离技术。
在气相色谱仪中，需要将样品经过蒸发和加热后，进入到色谱柱中。
色谱柱包括内径大约为0.2-0.53毫米的长细管，管壁上涂有一层固定液体或固定介质。
常用的涂层包括聚二甲基硅氧烷（PDMS）、聚乙烯醇（PVA）等。
当样品进入色谱柱后，会被吸附在柱中的涂层上，不同化合物的吸附力不同，因此不同化合物会在色谱柱中被分离。
接着，通过不同的移动相，使不同化合物逐一从色谱柱中被洗出，最终被检测器检测到。
检测器通常采用火焰离子化检测器（FID）、电子捕获检测器（ECD）或氢化物发生器（HgCdTe）等。
检测器将化合物转化为电子流或光信号，并通过微处理器，输出检测结果。
二、分析步骤1.准备样品：天然气样品需要在常压下作业，同时需要避免过度加热，以避免气体发生化学反应。
通常将样品通过压缩使其达到所需的工作压力，以利于进一步的分离和检测。
同时，还需要对样品进行清洁和干燥处理，以减少杂质影响。
2. 分离处理：样品在色谱柱内经过分离处理，不同化合物按照吸附力的不同，被逐一分离，依次被洗出。
3. 检测分析：样品离开色谱柱后，被送入检测器进行分析。
检测器将液态化合物转化为电子流或光信号，然后通过微处理器输出检测结果。
三、应用与注意事项气相色谱仪常被应用于石油、天然气等行业。
在天然气开采过程中，可以通过气相色谱仪对天然气的组成进行分析，为生产和销售等相关工作提供依据。
同时，由于气相色谱仪的检测结果受到环境温度等因素的影响，因此需要进行矫正。
总之，应用气相色谱仪测定天然气组成是一种常用的分析方法，通过该方法可以准确测定化合物的含量和组成，为下一步的工作提供可靠的数据支持。
天然气组分分析仪操作规程
天然气组分分析仪操作规程
一、开机流程
1、设备上电，开氢气发生气电源，氢气发生器开始工作。
2、等设备压力表达到0.08MPa,输出氢气流量稳定之后，开启主机电源，开始升温。
3、等主机温度升到70℃设定温度时，设备停止升温，维持当前温度。
4、开启平板电源与桥流电源，等桥流稳定15分钟之后，开始进样，按启动开关，开始分析。
分析仪自动分析大约6分钟，出分析结果。
5、分析完毕，点菜单栏“定量计算”按钮，再点“自定义报表”或“打印报表”按钮，查看结果。
二、关机流程
1、关机时先关桥流开关，再陆续关闭主机电源与氢气发生气电源。
2、不使用时，关闭平板显示屏。
3、设备断电。
注意：
1、平板一定不能联网。
2、氢气发生器不能缺水，溶液不能溅到设备上，防止设备被腐蚀。
3、长时间不使用，平板需充电后才能开机。
4、变色硅胶变为满管2/3粉红色之后，需要更换。
5、分析仪上一切资料与数据严禁删除与修改！。
天然气组成分析(气相色谱法)
天然气组成分析（气相色谱法）一、实验目的1.通过实验了解并掌握用气相色谱分析天然气组分的原理和方法。
2.掌握SC-200气相色谱仪的基本性能和使用方法。
二、实验原理用氢气作载气，使用GDX-104柱配用热导检测器，进样完成天然气组分的分析。
在GDX-104柱上实现天然中He，Air，CH4，CO2，C2H6，H2S，H20，C3等的分离，其分离谱图见图1。
利用保留值定性，归一法积分定量。
图1天然气各组分在GDX-104柱上的分离谱图三、仪器与试剂SC-200气相色谱仪，N2000在线/离线色谱工作站，GCH-300氢气发生器，标准气，试样，1 mL 医用注射器，250 mL 湿法配样瓶。
四、实验步骤1、仪器准备1）打开GCH-300氢气发生器，调节载气（GDX-104柱）流量至规定值；2）启动仪器总电源，将检测器（TCD），层析室，汽化室温度设定并启动；3）按下热导控制面板上的电源开关，按需要设置桥电流，选择适当的衰减值，按下极性选样键（“+”或者“-”）；4）启动N2000在线工作站，选择通道1；5）待各点温度稳定且基线平直后即可进行样品分析。
若基线偏离，可选择零点校正。
2、样品分析1）用注射器取样，取样时应先抽吸排出洗针筒3-4次，然后抽吸装置，再调节至进样体积由汽化室注入仪器，样品注入工作要快，在取进样过程中应该避免空气污染试样；2）样品注入同时，按下N2000在线工作站上的采集数据，观察出峰情况；3）标注样和试样各分析三次，取其平均值计算组分含量。
3、结果处理启动N2000离线色谱工作站，打开谱图。
对比标准曲线，采用归一法对谱图上的各个峰进行积分，得到各组分的含量。
4、关机分析结束后，按下仪器复位键，打开柱箱门，待柱温降至室温后关掉GCH-300氢气发生器和N2000在线/离线工作站，关闭仪器总电源。
五、分析条件（供参考）层析室温度：50°C汽化室温度：100°C检测器温度：100°C载气流量：20mL/min桥电流：90mA记录仪灵敏度：0.5mV/cm走纸速度：20cm/h进行量：0.5mL样品采集时间：10min六、实验报告要求1.给出分析条件及结果2.回答问题1）为什么某些色谱峰不能完全分开？2）峰高较大或者较小均会造成一定的误差，为什么？。
天然气成分分析仪安全操作及保养规程
天然气成分分析仪安全操作及保养规程天然气成分分析仪是一种专业的检测分析设备，用于检测天然气中各组分的成分及含量。
在使用天然气成分分析仪时，必须遵守一些安全操作规程，并且对设备进行定期的保养以确保其准确度和可靠性。
安全操作规程1. 环境要求在使用天然气成分分析仪时，必须保证操作环境干燥、无灰尘、无腐蚀性气体和易燃易爆物质等，以确保操作的安全性和检测结果的准确性。
2. 操作人员操作天然气成分分析仪的人员必须经过专业培训，并且具备一定的操作经验，了解检测的基本原理和仪器操作步骤。
3. 电源要求天然气成分分析仪必须使用专业的电源，电源输入电压必须符合设备规定，以防设备过载或损坏。
4. 样品要求在样品的准备过程中，必须严格按照操作手册的要求进行操作。
样品必须清洁干净，且符合检测的规定。
不允许检测易燃、爆炸性、有毒性等化学物质。
5. 设备操作在使用天然气成分分析仪时，必须按照操作手册的要求进行操作。
必须按照仪器的预热时间进行操作。
在检测过程中，不能频繁开启和关闭仪器。
6. 仪器维护在使用天然气成分分析仪后，必须按照操作手册的规定进行清洁和保养。
定期更换检测仪器内部的吸附材料和校准仪器。
保养规程1. 定期检查在使用天然气成分分析仪时，必须定期进行检查，确保检测仪器的准确度和可靠性。
检查包括：仪器外壳的清洁、电源电压的稳定性、操作面板的正常工作、通道开关的可控性、仪器的加热和散热性能等方面。
2. 清洁保养天然气成分分析仪定期必须进行清洁保养，避免粉尘和污垢对仪器带来损坏或误差。
保养包括：清空灰尘、更换滤网、定期清洗吸附材料、清洁温度传感器、检查管路密封性等。
3. 仪器校准天然气成分分析仪的校准非常重要，它直接影响检测的准确度和可靠性。
定期校准天然气成分分析仪是必要的，校准包括：校准样品的制备、检查标准品的浓度、校准检测通道的响应时间等。
4. 维护记录天然气成分分析仪的维护记录是一份重要的文献，定期记录检测过程中出现的问题或需要更换的部件，以及保养和维护的时间和方法等等。
天然气检测基本知识
天然气检测基本知识PPM：气体的体积浓度单位，表示百万分之体积，是气体检测仪的常用浓度单位mg/m3：气体的质量浓度单位，mg/m3和PPM之间有换算公式，下面有介绍%VOL：和PPM表示的意义同样，只不过表示高浓度时菜用此单位，1%VOL=10000PPM%LEL：气体的爆炸下限单位，当可燃性气体浓度达到100%LEL时，遇到电火花就会发生爆炸，不同的气体的爆炸下限值不一样，例如氢气4%VOL=100%LEL，甲烷5%VOL=100%LEL%LEL与ppm单位它们之间存在在什么关系呢，对于气体浓度的单位大家习惯%VOL来表示，对于可燃气体报警器的检测单位是%LEL，有毒气体的检测单位为ppm,同样是气体的体积单位，它们之间存在在什么关系呢？在这里给用户解释一下，帮助您了解气体报警器显示面板上显示数字的理解。
ppm单位转换成LEL如下公式：ppm=%LEL×LEL(vol%)*100例如：35％LEL的甲烷，它的LEL为2vol％，等于：ppm＝35(%LEL)*2(vol%)*100=7000ppm甲烷。
％LEL=ppm/(LEL(vol%)*100)300ppm的丙烷，它的LEL是 1.2vol%，等于：％LEL＝300ppm/(1.2vol%*100)=2.5%LEL丙烷。
ppm浓度用溶质质量占全部溶液质量的百万分比来表示的浓度,也称百万分比浓度。
ppm就是百万分率或百万分之几，在农药应用中以往常用于表示喷洒液的浓度，即一百万份喷洒液中含农药有效成分的份数。
现根据国际规定百万分率已不再使用ppm来表示，而统一用微克／毫升或毫克／升或克／立方米来百万分率与百分率之间的换算公式为：百万分率＝百分率/10 000即百分率除以10 000就是百万分率，反之，百万分率乘以10 000就是百分率。
V ol体积的意思。
volume 英文单词缩写。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
---------------------------------------------------------------最新资料推荐------------------------------------------------------天然气组分分析仪基础知识组分分析仪基础知识调度运行中心陈宇2017年08月1/ 26目录一、组分分析仪原理及概况二、组分分析仪日常操作三、组分分析仪巡检要求---------------------------------------------------------------最新资料推荐------------------------------------------------------ 一、组分分析仪原理及概况：从四个方面来谈这部分内容，全部阐述清楚后，会让大家对组分分析仪有更深刻全面了解。
①组分分析仪是什么？②为什么需要用组分分析仪？③组分分析仪原理和结构？④我公司主要在用的组分分析仪3/ 26①组分分析仪是什么？? 非常的简单，顾名思义组分分析仪就是用来分析（气体）混合物的组分信息的。
众所周知，我们场站现在在用的气是由六大气源（西一气、西二气、川气、东海气、LNG、丽水36-1气）提供的，不同的气源有不同的气质组分，天然气专用的组分分析仪可以测出甲烷、乙烷、丙烷、异丁烷、正丁烷、正戊烷、异戊烷、二氧化碳、硫化氢等气体混合物中每种气体的组分数据。
? 组分分析仪又称为气相色谱分析仪，由载气带入，通过对被检测混合物中组分有不同保留性能的色谱柱使各组分分离，一次导入检测器，以得到各组分的检测信号。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ ②为什么需要组分分析仪？? 流量计在现场得到天然气工况数据通过温度、压力、组分进行补偿得出贸易计量需要的标况数据。
而这其中的组分一般情况下就是由组分分析仪得出并录入的。
5/ 26③组分分析仪原理气相色谱组分分析仪是一种测量混合气体中各组分浓度的分析仪器。
它首先将混合气体分离成各单一组分，然后用某种特定的检测器，将各单一组分的浓度信号转换成相应的电信号，然后进行信号放大、噪声抑止、色谱峰检测和综合计算等处理，最后得到混合气体中各单一组分的浓度计算值。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 载气系统?载气为承载样气和标气的气体，用于通过毛细管运输天然气的组分，一般多用惰性气体，我公司所采用的载气为氦气（He），纯度不低于99.99%?载气在色谱入口压力为90Psi，典型的是每分钟15立方厘米； ?载气瓶出口压力控制在115Psi7/ 26标气系统?标气为已知成分的国家认定的气体含量天然气，用于标定样气成分。
?Daniel 570色谱仪所用标气工作压力为20psi---------------------------------------------------------------最新资料推荐------------------------------------------------------ 控制器控制器，也叫前面板。
分为分离式和一体化式，如Daniel 570 为分离式，ABB的NGC8200为一体式。
Daniel 570控制器ABB NGC8200型9/ 26④我公司主要用的组分分析仪? 我公司主要使用Daniel、ABB两种品牌的组分分析仪，其中Daniel有570和700两种型号，ABB的是NGC 8206。
Daniel 700Daniel 570ABB NGC8206---------------------------------------------------------------最新资料推荐------------------------------------------------------ 二、组分分析仪日常操作以桐乡热电站Daniel 570为例介绍日常操作方法，其他可以参考第四册: 运行设备操作标准组分组分分析仪操作规程11/ 261、daniel 前面板操作控制器外形图如下。
正常运行时，显示屏右侧的三个灯（UNACK ALARM／WORKING/ACTIVE ALARM）只能是 WORKING 的绿灯亮，否则机器运行不正常，当上述三个灯均熄灭时，表示分析仪正常，但未运行。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 1、daniel 前面板操作操作键盘，可根据所需输入数字、英文字母、各种符号及用于菜单操作的功能键，其中“ALT”键为下档键，在输入字母、符号及其他白色标记的功能键时应同时按住此键，如输入字母“D”，应先按住“ALT”键，然后按“2”键，输入字母“O”，13/ 261、daniel 前面板操作原始界面控制器在较长时间无人操作的情况下，屏幕自动熄灭，此时原则上按任意键可以进入，但为避免误操作，建议按“ESC”键来点亮屏幕，同时，在日常的操作完毕后，须按多次“ESC”键退出至原始界面；在原始界面中显示了当前的日期、时间，分析仪是否存在报警，现在的运行模式、运行进度，并轮换显示各通道的气体高位发热量、相对密度等数据；---------------------------------------------------------------最新资料推荐------------------------------------------------------ 1、daniel 前面板操作原始界面在原始界面状态下，按“ENTER”键，待出现密码输入框后，输入密码，再按“ENTER”键，即可进入主菜单，机器密码为“DANIEL”，按照面板介绍，输入密码的方法为密码框15/ 261、daniel 前面板操作输入密码后进入主菜单后看到如下界面 1、可以用“↑”、“↓”选择，然后按“ENTER”键选中，2、直接输入数字选择。
如我们要查看组分分析结果，需进入“6 DataRecord”，可按五下“↓”键，然后按“ENTER”键进入，亦可直接键入“6” 进入。
周围有一框，表示该项为当前项---------------------------------------------------------------最新资料推荐------------------------------------------------------17/ 261、daniel 前面板操作I 设备开启操作由于样气关闭、载气切换不及时或不当造成的色谱停机，红灯亮起；为开启色谱首先检查载气的减压阀出口压力是否为110-120psi，样气压力为是否为2030psi，均设置正常后可在 Daniel 570 控制器上进行操作来启动色谱分析仪 1、在主界面选择 5，进入 GC Control 界面。
2.按 Enter 键，不做任何修改，使设备投入运行。
报警灯将熄灭，完成设备启动作业。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 1、daniel 前面板操作II 气路切换在GC Control中，选择Auto 代表样气气路连续运行，选择Single Stream可切换气路（更换样气进气口后需更换Stream运行），选择 Calibration代表标气气路运行。
19/ 261、daniel 前面板操作III报警信息查看在主菜单界面选择Alarms, “3 Active Alarms”代表责任报警、“4 Unacked Alarms”代表非责任报警，点击“3”和“4”可查看报警信息并确认报警。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 气瓶压力出口压力2 双瓶载气更换主用载气瓶 1 压力低于 1.0MPa 时需更换载气瓶出口阀21/ 262、双载气瓶更换1 调节备用气瓶出口压力将备用载气瓶 2 的出口阀打开，顺时针旋转压力升高，逆时针旋转压力降低, 调节压力调节阀，使输出压力为 0.75-0.85MPa（110-120PSI）（型号为 daniel 700、570） 0.6-0.7MPa 即 90-100psi（型号为 ABB） 0.6MPa（型号为西门子）---------------------------------------------------------------最新资料推荐------------------------------------------------------ 2、双载气瓶更换2 切换支路载气切换阀顺时针旋转由载气 1 快速转到载气 223/ 262、双载气瓶更换3 关闭减压阀将载气瓶1减压阀阀逆时针旋转到底，关闭压力4 更换载气瓶关闭需更换的载气瓶 1 出口阀，使用 300mm 活动扳手缓慢将载气瓶，1 出口卡套旋开，待压力降为零后，降载气瓶 1 拆卸下来，换上新的载气瓶；5 安装减压阀减压阀连接处卡套旋进时，出现卡涩情况时，必须旋出，不得强行拧紧，需平滑的拧紧，然后使用活动扳手紧固。
6 缓慢开启新装载气瓶出口阀，使用检漏液进行检漏---------------------------------------------------------------最新资料推荐------------------------------------------------------ 三、巡检要求? 1 气相色谱分析仪的电力供应是否正常。
? 2 检查设备运行状况（是否正常运行、有否报警信息）。
? 3 检查载气瓶压力、载气瓶出口压力、前面板载气压力值、样气压力、样气流量(浮子流量计)、标气瓶压力、标气瓶出口压力、标气流量(浮子流量计)。
