66kv高压电缆敷设施工方案
目录一、工程概况及任务二、主要工程量三、主要设备机具配备四、电缆敷设方法及要求五、电缆敷设工艺流程六、人员组织机构七、保证质量及安全措施一、工程概况及任务XX 架空线入地工程XX 变至XX 变段66kV 高压电缆敷设，采用高压电缆出线，本期2 回。
从设备端经过电缆隧道引入电缆排管内。
分别经过直通工作井、高差井、四通工作井等上接铁塔架空导线。
66kV 整个电缆排管路径2568 米，2 回6 根共有2 层，每层3 根，下层1 根备用管。
本期高压电缆敷设是利用电缆输送机、环形滑车、直线滑车、转角滑车、牵引机等设备敷设。
本次工程预计工期12 日, 自20XX年9 月14 日开始至20XX年9 月25 日结束。
、主要工程量三、主要设备机具配备主要设备机具配备表40输送机控制电源插座100A个15 41输送机控制电源插头100A个15 42标示牌“小心孔洞”等字样个200 43尖扳子个30 44抹布捆100 45铁剪子把15 46机油50号公斤30 47警示灯花线米300 48热缩套ф90mm个30 49腰绳米300 50对讲机摩托罗拉个25 51焊条ф3.2箱20 52焊条ф4.0箱20四、电缆敷设方法及要求1、电缆排列方式2000mmC B A66kV高压电缆两个回路（本期）66kV高压电缆备用孔高压电缆在电缆支架上“ 1”字型布置，如右图所示C B A2、验收与保管2．1 电缆在运输、贮存期间，应避免电缆受到机械损坏，日照及接触腐蚀性的物质，采取防火措施。
在运输时，必须采取防止电缆盘滚动的措施。
2．2 高压电缆到达现场，设备数量和质量将逐项验收。
3、电缆敷设方法本项高压电缆敷设工作共分4 段完成，高压电缆敷设采用机械设备与人工配合。
具体敷设方法是首先将高压电缆轴架在放线架上，并将放线架固定在相应段的终端井或接头井一侧，将牵引机放置在此段的另一侧，输送机分别放在工作井、转角井、高差井、隧道里面。
并利用里面的预埋件或膨胀螺丝加花栏螺丝固定好，将直线滑车、转角滑车、环形滑车根据施工实际情况分别在井内、转角处或井外相应位置固定好. 将牵引钢丝绳从牵引机上引出固定在电缆首端上，再将输送机总控箱、分控箱等电源线接好、经详细认真检查无任何问题后并试验合格后，由指挥人员发出信号，开始进行敷设。

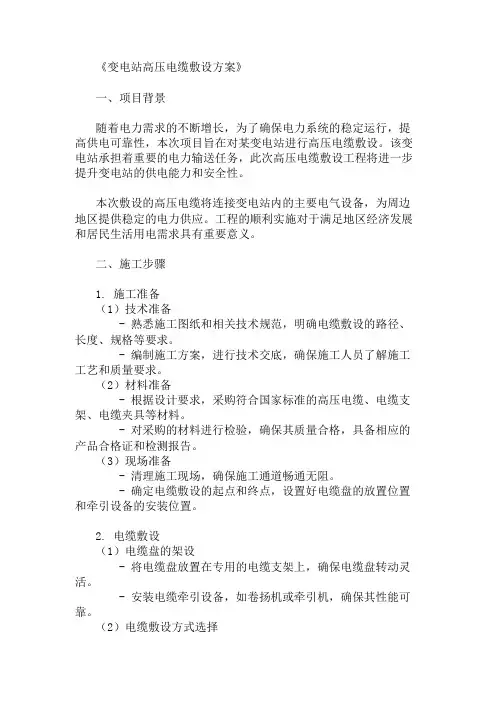

变电站高压电缆敷设方案两篇
《变电站高压电缆敷设方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，提高供电可靠性，本次项目旨在对某变电站进行高压电缆敷设。
该变电站承担着重要的电力输送任务，此次高压电缆敷设工程将进一步提升变电站的供电能力和安全性。
本次敷设的高压电缆将连接变电站内的主要电气设备，为周边地区提供稳定的电力供应。
工程的顺利实施对于满足地区经济发展和居民生活用电需求具有重要意义。
二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关技术规范，明确电缆敷设的路径、长度、规格等要求。
- 编制施工方案，进行技术交底，确保施工人员了解施工工艺和质量要求。
（2）材料准备- 根据设计要求，采购符合国家标准的高压电缆、电缆支架、电缆夹具等材料。
- 对采购的材料进行检验，确保其质量合格，具备相应的产品合格证和检测报告。
（3）现场准备- 清理施工现场，确保施工通道畅通无阻。
- 确定电缆敷设的起点和终点，设置好电缆盘的放置位置和牵引设备的安装位置。
2. 电缆敷设（1）电缆盘的架设- 将电缆盘放置在专用的电缆支架上，确保电缆盘转动灵活。
- 安装电缆牵引设备，如卷扬机或牵引机，确保其性能可靠。
（2）电缆敷设方式选择- 根据施工现场的实际情况，选择合适的电缆敷设方式，如直埋敷设、电缆沟敷设、桥架敷设等。
- 对于直埋敷设，应先开挖电缆沟，确保沟底平整，无石块等硬物。
- 对于电缆沟敷设，应安装好电缆支架，确保电缆排列整齐。
- 对于桥架敷设，应安装好桥架，确保桥架牢固可靠。
（3）电缆牵引- 将电缆的一端固定在牵引设备上，缓慢启动牵引设备，开始电缆敷设。
- 在电缆敷设过程中，应安排专人负责指挥和监护，确保电缆敷设的速度均匀、方向正确。
- 遇到转弯处或障碍物时，应采取相应的措施，如增加滑轮、调整牵引方向等，确保电缆顺利通过。
（4）电缆固定- 电缆敷设到位后，应及时进行固定。
对于直埋敷设，应采用电缆夹具或混凝土固定块进行固定；对于电缆沟敷设，应采用电缆支架上的夹具进行固定；对于桥架敷设，应采用桥架上的夹具进行固定。
66kv线路施工方案
66kV线路施工方案1. 引言66kV线路是电力系统中的重要组成部分，承担着输送电能的重要任务。
本文档旨在提供关于66kV线路施工方案的详细说明，包括施工前准备、施工过程和施工后的检验与验收。
2. 施工前准备2.1 方案编制在开始施工前，需要制定详细的施工方案。
该方案应考虑到线路的具体布置、材料和设备的选择、施工工艺以及施工计划等方面的内容。
2.2 现场勘察在施工前需要对线路所在位置进行现场勘察。
勘察人员应详细了解施工地形、环境条件以及地质情况，以便为后续的施工做好准备。
2.3 资材准备根据施工方案确定所需的材料和设备，并进行采购与储备。
确保施工所需的材料和设备及时到位，以避免延误施工进度。
2.4 施工人员培训对参与施工的工作人员进行培训，使其熟悉施工方案和施工要求，并了解安全操作规程。
这样可以提高施工效率，同时保证施工安全。
3. 施工过程3.1 场地布置在施工前需要将施工现场进行布置，并划定施工区域和安全区域。
确保施工过程中的人员和设备安全。
3.2 基础施工根据设计要求，对线路的基础进行施工。
包括基础的挖掘、回填、加固等工作。
确保线路的稳定性和安全性。
3.3 线路架设在基础施工完成后，开始进行线路的架设工作。
将线路的支柱、绝缘子及导线安装到预定位置，并进行调整和固定。
3.4 接地装置安装在线路架设完成后，进行接地装置的安装。
确保线路的接地系统完善，以保证人身安全和设备的正常运行。
3.5 导线的张拉在线路架设和接地装置安装完成后，对导线进行张拉。
通过张拉调整导线的实际位置和张力，确保线路的强度和导电性能。
3.6 再次检查在施工过程中，需要定期进行线路的检查和质量验收。
确保线路的施工符合设计要求和施工方案的要求。
4. 施工后的检验与验收4.1 线路试验在线路施工完成后，进行线路的试验。
主要包括耐压试验、绝缘电阻测试、导线电阻测试等。
确保线路的质量和性能达到设计要求。
4.2 文件整理在线路试验合格后，整理相关施工文件和检验报告，包括施工记录、验收报告等。
66kv线路施工方案
66kv线路施工方案1. 前期准备工作在开始施工之前，必须进行详细的前期准备工作，以确保施工计划的顺利进行。
以下是前期准备工作的步骤：1.1 线路勘测首先，施工队需要进行66kv线路的勘测工作。
这包括测量线路的长度、高度和倾斜角度等，并记录下来。
此外，还需要检查线路沿途的地形、道路和周围环境，以确定施工所需的设备和材料。
1.2 材料准备在施工过程中，需要使用各种材料，如电缆、支架、绝缘子等。
施工队应提前准备这些材料，并进行质量检查，以确保其符合相关的标准和规范。
1.3 施工设备准备除了材料外，施工队还需要准备各种施工设备，如吊车、挖掘机和起重机等。
这些设备必须在施工前进行检查和维护，以确保其正常运行，并在需要的时候能够提供支持。
2. 施工流程在完成前期准备工作后，可以开始66kv线路的施工。
以下是一般的施工流程：2.1 线路架设首先，施工队需要找到适合架设线路的位置，并进行标志。
然后，开始挖掘沟槽，以容纳电缆和支架。
挖槽的深度必须符合设计要求，并且必须注意避免损坏现有的地下管线。
2.2 电缆安装在挖槽完成后，施工队开始进行电缆的安装。
首先，将电缆引入挖槽，然后使用适当的方法将其固定在支架上。
在安装过程中，必须注意保持电缆的正常状态，并避免任何损坏。
2.3 绝缘子安装绝缘子是保护线路的重要组成部分，它能够防止电流过载和电力泄露。
在施工过程中，施工队需要将绝缘子安装在电缆和支架之间，并确保其牢固可靠。
2.4 敷设地线地线是线路的重要部分，它能够提供额外的安全保护。
在施工过程中，施工队需要敷设地线，并正确连接到线路设备和接地装置上。
3. 安全措施在施工过程中，安全始终是最重要的考虑因素。
以下是施工队应采取的一些安全措施：3.1 人员培训施工队的所有人员必须接受相关的安全培训，并了解施工现场的安全规定和操作规程。
他们应该知道如何正确使用施工设备，如何避免施工事故，并知道如何处理紧急情况。
3.2 安全防护用具施工现场应提供必要的安全防护用具，如安全帽、安全鞋和安全绳索等。

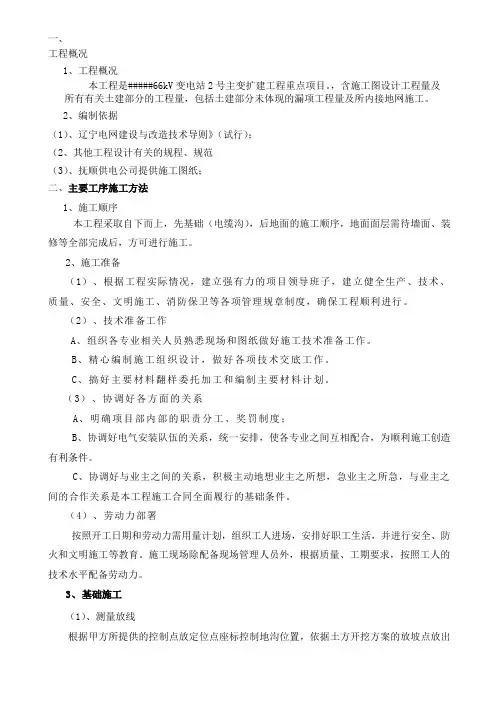

66kv变电站(施工方案)
一、工程概况1、工程概况本工程是#####66kV变电站2号主变扩建工程重点项目。
，含施工图设计工程量及所有有关土建部分的工程量，包括土建部分未体现的漏项工程量及所内接地网施工。
2、编制依据（1）、辽宁电网建设与改造技术导则》（试行）；（2、其他工程设计有关的规程、规范（3）、抚顺供电公司提供施工图纸；二、主要工序施工方法1、施工顺序本工程采取自下而上，先基础（电缆沟），后地面的施工顺序，地面面层需待墙面、装修等全部完成后，方可进行施工。
2、施工准备（1）、根据工程实际情况，建立强有力的项目领导班子，建立健全生产、技术、质量、安全、文明施工、消防保卫等各项管理规章制度，确保工程顺利进行。
（2）、技术准备工作A、组织各专业相关人员熟悉现场和图纸做好施工技术准备工作。
B、精心编制施工组织设计，做好各项技术交底工作。
C、搞好主要材料翻样委托加工和编制主要材料计划。
（3）、协调好各方面的关系A、明确项目部内部的职责分工、奖罚制度；B、协调好电气安装队伍的关系，统一安排，使各专业之间互相配合，为顺利施工创造有利条件。
C、协调好与业主之间的关系，积极主动地想业主之所想，急业主之所急，与业主之间的合作关系是本工程施工合同全面履行的基础条件。
（4）、劳动力部署按照开工日期和劳动力需用量计划，组织工人进场，安排好职工生活，并进行安全、防火和文明施工等教育。
施工现场除配备现场管理人员外，根据质量、工期要求，按照工人的技术水平配备劳动力。
3、基础施工（1）、测量放线根据甲方所提供的控制点放定位点座标控制地沟位置，依据土方开挖方案的放坡点放出开槽线。
（2）、土方开挖根据测量放线人员所放出的开挖控制线向下挖土，并根据土方开挖方案所确定的放坡系数进行放坡，确保不会对垫层下土方的原土部被破坏。
清运出来的土方不得堆积在距离坑定边线10米以内的范围，以确保边坡不会因坑边堆积荷载过重而滑坡，并为方便后续回填，挖出的土方暂时堆放在场地之内。
高压电缆敷设工程施工方案
高压电缆敷设工程施工方案1. 项目概述本施工方案针对一处高压电缆敷设工程进行设计和实施，旨在确保高压电缆的安全敷设，并保证施工过程符合相关规范和标准。
该工程的主要任务是将高压电缆敷设在地下，并与电力系统相连。
2. 工程准备在施工开始前，需要进行一系列的准备工作以确保施工顺利进行。
以下为工程准备阶段的具体任务：2.1 环境调查在敷设高压电缆前，需要对敷设区域进行环境调查，包括地下水位、土壤情况、地质构造等。
这些信息将有助于确定敷设工艺和选择合适的施工设备。
2.2 方案设计根据环境调查结果，制定高压电缆敷设方案。
方案应包括敷设路径、敷设深度、施工设备选择等内容。
同时，还需要制定施工计划和安全管理方案。
2.3 采购材料和设备根据施工方案，采购所需的高压电缆、敷设工具、施工设备等材料和设备。
确保采购到符合要求的产品，并做好相应的记录。
3. 施工流程本工程的施工流程包括准备工作、施工准备、敷设工作、接地工作和验收工作等阶段。
以下为详细介绍：3.1 准备工作在施工开始前，需要组织人员和材料，对施工场地进行清理和平整。
同时，根据安全管理方案，将施工现场做好安全防护工作。
3.2 施工准备在施工开始前，需要按照施工计划组织好施工人员，检查所需设备和材料，并做好相应的记录。
同时，对施工现场进行布置，确保施工的顺利进行。
3.3 敷设工作根据方案设计，组织施工人员进行高压电缆的敷设。
在敷设过程中，需要注意以下几点： - 按照敷设路径进行开挖，并确保开挖的深度符合要求。
- 在开挖后，进行土质的检查和处理。
如有需要，进行土壤改良。
- 将高压电缆放置在敷设路径中，并正确安装保护套管。
- 确保电缆的拉伸和固定，以及电缆的引出和进场。
- 进行电缆的绝缘测试和绝缘处理。
3.4 接地工作在高压电缆敷设完成后，需进行接地工作。
具体工作包括： - 在敷设区域选取合适的接地点。
- 连接电缆和接地装置。
- 进行接地测试，确保接地的可靠性。
66kV输变电工程(施工组织设计)
66kV输变电工程(施工组织设计)
简介
本文档旨在提供关于66kV输变电工程的施工组织设计方案，
以确保施工过程的安全、高效进行。
工程概述
本工程是一项66千伏（kV）输变电工程，主要涉及以下内容：- 建设新的输变电站
- 安装变压器和开关设备
- 建设输电线路
- 进行土建施工和电气安装工作
施工组织设计
施工组织结构
为保证施工过程的协调和管理，本工程采用以下施工组织结构：- 项目经理：负责整个工程的协调和管理
- 施工队伍：包括土建施工队和电气安装队，负责具体施工工
作
- 安全监理人员：负责施工现场的安全监督和管理
施工流程
本工程的施工主要包括以下步骤：
1. 土建施工：包括基础建设和建筑物搭建
2. 变压器和开关设备安装：安装变压器和开关设备，确保其正常运行
3. 输电线路建设：进行输电线路的铺设和安装
4. 电气安装：进行相关电气设备的安装和调试
5. 安全验收：对施工完成的工程进行安全检查和验收
安全措施
为保障施工过程的安全，本工程采取以下安全措施：
- 提供必要的安全设备和防护装备
- 施工现场设立安全警示标识，确保施工人员的安全意识
- 安排专门的安全培训和指导，提高工人的安全意识和技能
- 定期进行施工现场巡检和安全检查，及时发现和解决安全问题
结论
本文档提供了66kV输变电工程的施工组织设计方案，旨在确
保施工过程的安全、高效进行。
根据这些设计方案，施工组织结构、施工流程和安全措施将被严格执行，以实现工程的顺利完成。
66kV变电站工程施工组织设计方案
66kV变电站工程施工组织设计方案1. 简介本文档旨在提供一份针对66kV变电站工程施工的组织设计方案。
该方案将详细说明工程的组织结构、施工流程、资源安排和管理措施等内容，以确保施工过程的顺利进行。
2. 组织结构为了有效管理和协调工程施工，我们建议以下组织结构：- 项目经理：负责整个工程的计划、组织和管理。
- 技术负责人：负责工程技术方面的指导和审核。
- 施工队长：领导施工队伍，负责现场管理和施工质量监督。
- 安全专家：负责安全管理和事故预防措施。
- 供应商协调员：负责与供应商的协调和物资管理。
- 质量检查员：负责施工质量的检查和评估。
3. 施工流程本方案建议采用以下施工流程：- 确认施工任务和进度计划。
- 开展现场准备工作，包括场地清理、施工设备和材料的准备等。
- 进行土建施工，包括基坑的挖掘、地基处理和建筑物的搭建。
- 进行电气安装，包括线缆敷设、设备安装和接线等。
- 进行系统调试和运行试验。
- 完成工程竣工和验收。
4. 资源安排为了确保施工过程的顺利进行，我们建议合理安排以下资源：- 人力资源：根据施工任务和进度计划，安排足够的工程人员和技术人员。
- 物资资源：及时采购所需的施工材料和设备，并合理管理物资库存。
- 设备资源：确保拥有必要的施工设备，并进行维护和保养。
- 财务资源：合理安排资金，确保施工所需的经费到位。
5. 管理措施为了保证工程施工的安全和质量，我们建议采取以下管理措施：- 建立完善的安全管理制度，包括安全培训、安全巡查和事故报告等。
- 实施严格的质量控制措施，包括质量检查、质量记录和质量评估等。
- 定期组织施工进度会议，及时解决施工过程中的问题和难题。
- 建立良好的沟通机制，与相关方保持密切的沟通和协调。
以上是66kV变电站工程施工组织设计方案的主要内容，希望能对工程施工过程有所指导和帮助。
电缆敷设的施工方案
电缆敷设的施工方案1. 引言电缆敷设是建设电力、通信和网络基础设施的必要步骤。
为了保障电缆的安全和稳定运行，施工方案的制定成为关键。
本文将介绍电缆敷设的施工方案，并详细描述每个步骤的操作方法和注意事项。
2. 施工前准备工作在开始施工前，需要进行以下准备工作：2.1 确定敷设路线根据设计图纸和现场实际情况，确定电缆的敷设路线。
考虑地形、建筑物、地下管线等因素，在敷设路线上做好标记和清理工作。
2.2 资料准备准备好施工图纸、电缆材料清单、相关设备和工具清单。
确保所需资料齐全，以免影响施工进度。
2.3 安全措施制定施工安全措施，包括佩戴防护装备、设置安全警示标志、确保现场照明等。
施工人员必须按照相关安全规定进行操作，确保施工过程中的安全。
3. 施工步骤3.1 敷设前预处理在开始电缆敷设前，需要进行一些预处理工作：3.1.1 清理敷设区域将敷设区域内的障碍物、杂物进行清理，确保敷设通道畅通无阻。
3.1.2 标记相位电缆如果需要敷设多条电缆，需要在电缆两端进行标记，确保正确连接。
3.2 电缆敷设按照敷设路线和设计要求，进行电缆敷设工作：3.2.1 铺设敷设通道根据敷设路线，在地面或墙壁上铺设敷设通道，用于保护电缆和方便日后的维护。
3.2.2 固定电缆将电缆放入敷设通道，并使用铁卷等工具将电缆固定在通道上，以防滑动或损坏。
3.2.3 掐头去尾根据电缆的所需长度，合理地进行掐头去尾的处理，确保电缆的正确长度。
3.2.4 连接电缆根据设计要求，正确地连接电缆，确保连接的稳固和可靠。
3.3 电缆测试与保护敷设完电缆后，需要进行测试和保护工作：3.3.1 电缆测试使用电缆测试仪器，测试敷设好的电缆，检查其电阻、绝缘电阻和漏电等参数，确保电缆质量符合要求。
3.3.2 电缆保护根据电缆的特性和环境要求，选择适当的电缆保护措施，如添加保护套、固定夹具等，确保电缆的安全和稳定。
3.4 施工记录与清理完成电缆敷设后，进行施工记录和清理工作：3.4.1 施工记录记录电缆敷设的关键数据，包括敷设长度、电缆型号、测试结果等，以备后期维护和管理之用。
大堡66kV变电站接地装置安装施工方案
大堡66千伏变电站新建工程接地装置施工方案盘锦金通得工程建设有限公司2013年8月批准：年月日审核：年月日编写：年月日目录1、目的2、工作任务3、引用文件4、标准化作业流程图5、作业准备阶段6、危险点辨识、风险评价和风险控制策划及控制措施表7、作业阶段8、竣工验收1、目的确定本作业项目质量技术、安全、文明施工要求，确定施工方法、技术措施、指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书2、工作任务大堡66千伏变电站新建工程设备接地安装施工3、引用文件序号技术文件备注1 《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-2002 引用2 国网公司《输变电工程安全文明施工标准》（Q/GDW250-2009）引用3 《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）引用4 国家电网公司输变电工程施工工艺示范手册（变电工程分册电气部分）引用5 国家电网质量通病及预防措施变电部分引用4、作业准备阶段5、5.1施工前准备工作√序号内容标准备注1 现场调查掌握现场实际情况。
2 技术准备安装报告及相关技术资料准备齐全。
3 工器具准备开工前一次性准备完毕。
4 备品备件及材料准备开工前一次性准备完毕。
5 办理动火审批手续工作前办理审批手续。
5.2召开班前会（详见班组日志）√序号内容标准备注1 设备施工人员分工作业人员分工明确。
2 技术交底作业人员对交底内容清楚。
3 危险点分析及控制措施危险点分析及控制措施详尽并有针对性。
5.3作业人员要求大堡66千伏变电站工程新建工程变压器施工作业人员要求序号内容责任人备注1 检查工作人员精神饱满，无妨碍工作病症张来胜2 检查工作人员上岗证齐全张昊3 检查特殊工种人员证书齐全有效张昊4 检查工作人员着装符合规定，个人安全用品齐全张承5..4人员分工及应具备的条件5..4.1组织分工及职责大堡66千伏变电站新建工程接地装置施工组织分工及职责序号组织分工职责责任人备注1 施工负责人由施工队长担任，负责施工全面工作，根据工程量及强度配置施工人员张来胜2 技术负责人由项目部技术负责人，负责全面技术工作，组织安全技术交底张昊3 安全负责人由项目部专职安全员负责全面工作，认真填写安全工作票。
最新整理变电站高压电缆敷设方案
《变电站高压电缆敷设方案》一、项目背景随着电力需求的不断增长，为了提高电力系统的可靠性和稳定性，需要对变电站进行升级改造。
本次项目主要涉及变电站高压电缆的敷设工作，以满足日益增长的电力负荷需求。
变电站位于[具体地点]，周边交通便利，施工条件良好。
本次敷设的高压电缆将连接[起始位置]和[终点位置]，为变电站提供可靠的电力输入。
二、施工步骤1. 施工准备- 熟悉施工图纸和技术规范，了解电缆的规格、型号、长度等参数。
- 组织施工人员进行技术交底，明确施工任务和质量要求。
- 准备好施工所需的机械设备和工具，如电缆输送机、牵引机、滑轮等。
- 对施工现场进行清理，确保施工场地平整、无障碍物。
2. 电缆盘的运输和架设- 采用吊车将电缆盘运输到施工现场，并将其放置在电缆放线架上。
- 检查电缆盘的外观是否完好，如有损坏应及时处理。
- 调整电缆放线架的高度和角度，使电缆盘能够顺利放线。
3. 电缆敷设- 确定电缆敷设路径，并用白灰或其他标记物在地面上画出敷设路线。
- 在电缆敷设路径上每隔一定距离设置滑轮，以减少电缆与地面的摩擦力。
- 启动电缆输送机和牵引机，将电缆缓慢地敷设到电缆沟或桥架中。
- 在电缆敷设过程中，应注意控制电缆的张力，避免电缆过拉或过松。
- 电缆敷设完毕后，应及时对电缆进行整理和固定，确保电缆排列整齐、无交叉。
4. 电缆终端制作- 根据电缆的规格和型号，选择合适的电缆终端头。
- 按照电缆终端头的制作工艺要求，进行电缆终端头的制作。
- 制作完成后，应对电缆终端头进行电气试验，确保其性能符合要求。
5. 电缆接地- 按照设计要求，对电缆进行接地处理。
- 接地装置应牢固可靠，接地电阻应符合要求。
6. 竣工验收- 对电缆敷设工程进行全面检查，包括电缆的外观、排列、固定、接地等。
- 进行电气试验，如绝缘电阻测试、耐压试验等，确保电缆的性能符合要求。
- 整理施工资料，提交竣工验收报告。
三、材料清单1. 高压电缆：[规格型号]、[长度]。
66KV变电站安装工程施工方案
66KV变电站安装工程施工方案一、总体概述本工程施工旨在建设一座66KV变电站，提供稳定的电力供应。
施工方案主要包括以下几个方面：- 设备和材料的准备- 建设现场的准备工作- 设备安装和调试- 工程竣工验收二、设备和材料的准备在施工开始之前，需要准备以下设备和材料：1. 变压器、开关设备、配电设备等2. 建设现场所需的材料和工具（如钢筋、水泥、扳手、螺丝刀等）在材料的选择上，需要确保其符合国家和行业相关标准，并且具有良好的质量保证和可靠性。
三、建设现场的准备工作在建设现场进行施工前，需要进行以下准备工作：1. 清理施工现场，保证建设现场安全和整洁2. 搭建临时设施，并且制定安全规范和标准操作规程3. 确定施工队伍，并且根据工程实际需要制定施工计划和时间表四、设备安装和调试设备安装和调试是本工程的核心环节。
在此阶段需要严格按照设计图纸进行设备和线路的安装，并且进行相关测试和调试。
接下来需要进行运行试验，并根据试验结果进行必要的调整和修正。
五、工程竣工验收本工程的竣工验收需要经过多个环节的检查和测试。
具体步骤如下：1. 进行质量检查和安全评估，确定工程竣工验收指标2. 对变压器、开关设备和配电设备进行现场检查和测试，确保其符合设计要求3. 进行电气性能试验、保护试验和继电保护测试，并根据试验结果进行必要的校正和修正4. 进行接地、防雷、消防等安全设施的检查和测试，确保其符合安全要求六、总结整个工程施工过程需要严格按照施工方案和技术规范进行，同时需要确保现场的安全和整洁。
本文简要介绍了66KV变电站安装工程施工方案的几个方面，希望对工程施工有所启示和帮助。
66kv线路施工方案
66kV线路施工方案一、绪论66kV线路是中压输电线路的一种，用于将电能从变电站输送到供电负荷点。
线路施工方案是确保线路安全、高效完成施工工作的重要参考文献。
本文将提供一套完整的66kV线路施工方案，包括施工前准备工作、材料清单、施工步骤等内容。
二、施工前准备工作1.线路勘测：在正式施工前，必须进行线路勘测工作，了解施工现场的地形、地貌、土质等情况，以便制定合理的施工方案。
2.线路设计：根据勘测结果，进行线路设计，包括线路走向、杆塔位置、导线类型等。
设计完成后，需要审批相关部门，确保方案的合规性。
3.材料准备：根据线路设计方案，准备所需的材料，包括杆塔、导线、绝缘子等。
要确保材料的质量符合国家标准，并进行验收。
4.动员组织：在正式施工前，需要进行施工人员的动员与组织工作，确定各个岗位的职责和任务，并做好安全教育培训。
三、材料清单1.杆塔：按设计方案需求选择合适的杆塔，包括直线杆塔、转角杆塔和终端杆塔等。
2.导线：选择符合设计要求的导线，包括裸导线和绝缘导线。
3.绝缘子：根据导线类型和线路工作电压，选择合适的绝缘子。
4.地线：用于接地保护的导线，保证线路安全运行。
5.输电线夹：用于连接杆塔和导线的夹具。
6.附件：包括各种配套的螺栓、螺母、垫片等。
四、施工步骤1.基础施工：首先进行杆塔基础施工，根据设计要求，挖掘基础坑并浇筑混凝土，等待混凝土凝固后，安装杆塔。
2.导线安装：根据设计要求，安装导线，包括将导线连接到杆塔和绝缘子，采取适当的张力控制使导线保持适当的弧垂。
3.绝缘子安装：在导线上适当位置安装绝缘子，确保导线与支撑结构之间的绝缘距离符合规定。
4.接地系统安装：铺设地线，连接各个杆塔并与接地装置连接，确保线路接地连接良好。
5.输电线夹安装：根据设计方案，安装输电线夹，确保夹具的安装牢固可靠。
6.张力调整：对导线进行张力调整，保证导线的合适张力，避免过松或过紧对线路安全运行的影响。
7.巡视与验收：施工完成后，进行线路巡视与验收，确保线路安全正常运行。
66电缆敷设施工方案
66电缆敷设施工方案介绍本文档旨在提供一份关于66电缆敷设施工的方案。
该方案将包括前期准备工作、敷设步骤以及后续维护措施。
前期准备工作在开始进行66电缆敷设之前，需要进行以下准备工作：1. 设计规划在开始敷设之前，应该进行详细的设计规划。
这将包括确定敷设路径、评估地形和地质条件以及确定所需的材料和设备。
2. 材料和设备准备根据设计规划，准备所需的66电缆、电缆保护管、敷设工具和设备等。
确保所有材料和设备的数量和质量符合要求。
3. 环境评估在敷设之前，应该进行环境评估。
这将包括评估在敷设过程中可能遇到的障碍物和潜在危险因素，为敷设过程做好充分的安全准备。
4. 施工计划制定详细的施工计划，包括敷设步骤、时间表和人员安排等。
确保施工计划合理有效，并考虑到任何可能发生的延迟或变更。
敷设步骤以下是进行66电缆敷设的一般步骤：1. 路径清理在使用之前，应该确保敷设路径上的障碍物和垃圾已经清理干净。
这将确保敷设过程中的顺利进行，并减少任何潜在的损坏或问题。
2. 安装电缆保护管在进行电缆敷设之前，应该先安装电缆保护管。
电缆保护管将保护电缆免受外部环境的影响，同时也方便以后的维护和检修。
3. 敷设电缆将66电缆沿着敷设路径逐段敷设。
确保电缆安装牢固，并保持其整齐有序。
在敷设过程中，应严格按照设计要求进行，避免过度弯曲或拉扯电缆。
4. 路面恢复在敷设完成后，应及时对路面进行恢复工作。
这将包括填充和压实土壤，并进行必要的凹陷修复。
5. 维护和测试完成敷设后，进行电缆的维护和测试工作。
这将包括检查电缆连接是否牢固、测试电缆的电阻、绝缘和接地等性能指标。
后续维护措施敷设完成后，应进行定期维护，以确保电缆的正常运行和长寿命。
以下是一些后续维护措施：1. 定期巡检定期巡检电缆线路，包括检查电缆的外观是否有异常，排查任何潜在问题。
2. 清洁保养保持电缆线路的清洁，防止灰尘、泥沙等物质对电缆的损坏。
3. 维修和更换发现任何故障或损坏时，应及时维修或更换受损的电缆。
66KV及以下地下电缆敷设工程施工及验收规范
66KV及以下地下电缆敷设工程施工及验
收规范
本规范适用于66千伏及以下电压等级的地下电缆敷设工程的施工及验收。
施工前准备
1. 工程勘察：施工前必须进行地形、地质勘察、磁场测量、静电感应率测试，以及确认电缆走向等，杜绝电缆的走向冲突、层压和交叉等问题。
2. 材料准备：应根据设计方案确定电缆类型、截面、长度、数量和配件要求，按照技术规范检验要求选择质量可靠的电缆材料。
施工要求
1. 敷设方法：应采用槽道敷设法或隧道敷设法，槽道及隧道的宽度、深度、整体性能及排水等应符合规范要求。
不得采用手挖、机挖（铲斗）敷设。
2. 敷设过程：应根据保护方式和电缆类型选择适宜的材料。
敷
设时应注意电缆半径、预留和挖修孔、伸缩接头配合等问题。
3. 敷设质量要求：电缆敷设后，应排除异物、清理管道内杂物
和防止回归堵塞。
电缆应保证不受机械、电磁、湿气等因素的影响。
工程验收
1. 基本要求：电缆敷设结束后，工程必须进行验收，验收应根
据设计方案和规范要求，对电缆敷设过程和质量进行综合检查。
2. 验收内容：包括设计图纸、批准文件、施工记录、质量检验
报告、资料手续等。
验收应该重点检查电缆的敷设情况、保护层的
质量、电缆头制作质量等。
3. 验收标准：电缆外观应平整光滑、无划痕、车辙、碾压等质
量缺陷。
电缆周围保护层应均匀、密实，不应存在破损、脱落等现象。
以上为本规范的基本要求，希望广大从业者遵守标准，提高工程质量，确保电缆走向、保护、接地和电气性能等达标要求，确保施工过程安全高效，维护设备的长期稳定运行。
66kV线路施工方案
66kV线路施工方案介绍本文档旨在提供一份关于66kV线路施工方案的详细计划。
本施工方案适用于66kV变电站到用户场地之间的电力输送线路施工。
施工准备在施工开始之前，需要进行以下准备工作：1. 施工人员培训：确保施工人员具备足够的技能和知识来进行66kV线路施工。
2. 施工材料准备：采购、准备和检查必要的施工材料，如电缆、绝缘子、支架等。
3. 设备检查：检查并确保所有施工所需的设备正常工作。
施工步骤本施工方案包括以下步骤：1. 施工现场准备：- 在用户场地和变电站之间建立起施工现场。
- 设置临时支架和安全警告标志。
- 检查地质和土壤条件，确保施工安全。
2. 导线安装：- 安装导线支架，确保支架的牢固性和稳定性。
- 拉设导线，注意导线的拉力和间距要符合规范要求。
- 安装绝缘子和绝缘套管，确保导线与支架之间的良好绝缘。
3. 接地和接头：- 安装接地装置，确保线路的安全接地。
- 进行导线的接头处理，确保导电性良好。
4. 测试和调试：- 进行线路的绝缘测试，确保线路的绝缘性能达到要求。
- 进行接地系统的测试，确保接地系统的导电性能。
- 进行线路的负荷测试，确保线路能够正常承载负荷。
5. 完工和清理：- 清理施工现场，包括移除临时支架和标志。
- 进行施工记录和档案的整理和归档。
安全措施在施工过程中，需要注意以下安全措施：1. 严格按照相关安全规范和标准进行施工。
2. 使用合适的个人防护装备，如安全帽、安全鞋和防护眼镜。
3. 遵守电气安全操作规程，确保电力施工的安全性。
4. 定期进行安全检查和培训，提醒施工人员注意安全。
总结本文档详细介绍了66kV线路施工方案，包括施工准备、施工步骤、安全措施等内容。
请按照本方案的要求来进行实际施工，并确保在施工过程中严格遵守安全规范和标准。
> 注意：本文档仅提供一般性指导，具体的施工方案需要根据实际情况进行细化和调整。
请在实际施工前咨询专业人士并遵守相关法规和规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章石材干挂施工方案
大堡66kV变电所新建工程
电缆敷设施工方案
编制单位：盘锦金通得工程建设有限公司
2013年8月
第二章石材干挂施工方案
批准：年月日审核：年月日编写：年月日
第二章石材干挂施工方案
目录
1 目的
2 范围
3 引用文件
4 工程概况
5 标准化作业流程图
6 施工前准备
6.1 作业人员要求
6.2 作业人员分工
6.3 施工机械设备及工器具准备
6.4 材料及备品备件准备
6.5 现场作业平面图
6.6 危险点分析及安全控制措施
6.7 环境因素分析及环境控制措施
6.8质量通病及预防措施
6.9 文明施工要求
6.10作业进度计划
7 标准化作业
7.1 电缆敷设项目流程图
7.2 开工条件验证
7.3 施工内容、方法及工艺标准
第二章石材干挂施工方案8 作业交付验收
第二章石材干挂施工方案
1 目的
确定本作业项目各项质量技术、安全、文明施工要求，确定施工方法、技术措施，指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书。
2 范围
全所电缆敷设施工。
3 引用文件
《电气装置安装工程电缆线路施工及验收规范》 GB50168-2006
《电气装置安装工程接地装置施工及验收规范》 GB50169-2006
《电气装置安装工程电气设备交接试验标准》 GB50150-2006
《电力建设安全工作规程》（变电所部分） DL 5009.3-1997
《防止电力生产十八项电网重大反事故措施》国家电网生技[2005]400号
《国家电网公司输变电优质工程评选办法》国家电网基建[2011] 148号
《国家电网公司输变电工程达标投产考核办法》国家电网基建[2011] 146号
《国家电网公司电力安全工作规定》（变电部分）
《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248-2008）
《国家电网公司输变电工程施工工艺标准库》基建质量（2010）100号
《国家电网公司输变电工程施工工艺示范光盘》基建质量（2009）290号
《国家电网公司输变电工程典型施工方法》基建质量（2011）78号
《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量（2010）19号
《国家电网公司基建安全管理规定》
工程设计文件及施工图纸
第二章石材干挂施工方案
4工程概况
大堡66kV变电所电缆敷设工程概况表表1
第二章石材干挂施工方案
5标准化作业流程图
电缆敷设施工标准化作业流程图
第二章石材干挂施工方案
6施工前准备
6.1作业人员要求
大堡66kV变电所电缆敷设作业人员要求表2
第二章石材干挂施工方案
6.2作业人员分工
6.2.1组织分工及职责
大堡66kV变电所电缆敷设组织分工及职责表3
6.2.2作业分工
大堡66kV变电所电缆敷设作业人员分工表4
第二章石材干挂施工方案
6.3施工机械设备及工器具准备
大堡66kV变电所电缆敷设作业施工机械设备及工器具表5
负责人：李德林
6.4材料及备品备件准备
第二章石材干挂施工方案
大堡66kV变电所电缆敷设作业施工材料表6
负责人：李德林
6.5 电缆敷设作业平面定置图
大堡66kV变电所电缆敷设作业平面定置图
N
第二章 石材干挂施工方案
6.6危险点分析及安全控制措施
大堡66kV 变电所电缆敷设危险源辩识、风险评价和风险控制措施表 表7
注：
1、本图为现场平面定置图。
2、吊车位置根据施工具体情况在区域内实际布置。
3、安全围栏根据实际施工位置、在区域内设置。
第二章石材干挂施工方案
6.7环境因素分析及环境控制措施
大堡66kV变电所电缆敷设作业环境因素分析及环境控制措施表表8
第二章石材干挂施工方案
6.8质量通病及预防措施
大堡66kV变电所电缆敷设作业质量通病及预防措施表表9
6.9文明施工要求
大堡66kV变电所电缆敷设作业文明施工要求表表10
第二章石材干挂施工方案
6.10作业进度计划
大堡66kV变电所电缆敷设作业进度计划表表11
7 标准化作业
7.1 电缆敷设流程图
第二章石材干挂施工方案
7.2开工条件验证
大堡66kV变电所电缆敷设作业开工条件验证表表12
第二章石材干挂施工方案
7.3施工方法及安全、质量、工艺要求
大堡66kV变电所电缆敷设作业施工方法及安全、质量、工艺要求表表13
第二章石材干挂施工方案
第二章石材干挂施工方案
8 作业交付验收
大堡66kV变电所电缆敷设作业竣工表表14。
