隔离电源模块优势和方案
集控PLC电源隔离系统设计及应用

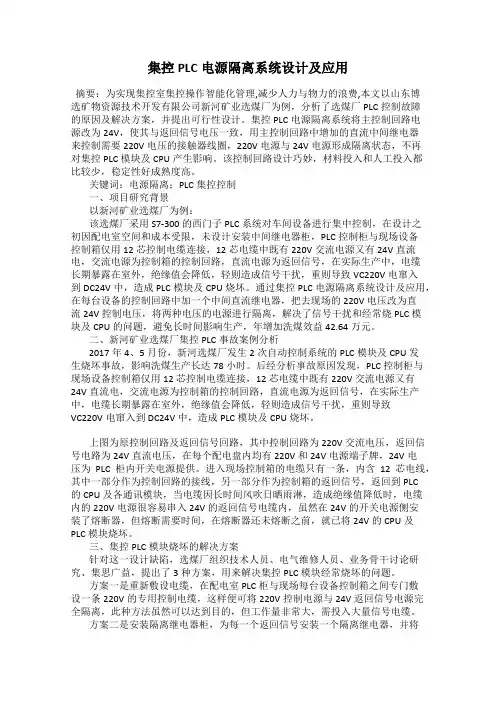

集控PLC电源隔离系统设计及应用摘要:为实现集控室集控操作智能化管理,减少人力与物力的浪费,本文以山东博选矿物资源技术开发有限公司新河矿业选煤厂为例,分析了选煤厂PLC控制故障的原因及解决方案,并提出可行性设计。
集控PLC电源隔离系统将主控制回路电源改为24V,使其与返回信号电压一致,用主控制回路中增加的直流中间继电器来控制需要220V电压的接触器线圈,220V电源与24V电源形成隔离状态,不再对集控PLC模块及CPU产生影响。
该控制回路设计巧妙,材料投入和人工投入都比较少,稳定性好成熟度高。
关键词:电源隔离;PLC集控控制一、项目研究背景以新河矿业选煤厂为例:该选煤厂采用S7-300的西门子PLC系统对车间设备进行集中控制,在设计之初因配电室空间和成本受限,未设计安装中间继电器柜,PLC控制柜与现场设备控制箱仅用12芯控制电缆连接,12芯电缆中既有220V交流电源又有24V直流电,交流电源为控制箱的控制回路,直流电源为返回信号,在实际生产中,电缆长期暴露在室外,绝缘值会降低,轻则造成信号干扰,重则导致VC220V电窜入到DC24V中,造成PLC模块及CPU烧坏。
通过集控PLC电源隔离系统设计及应用,在每台设备的控制回路中加一个中间直流继电器,把去现场的220V电压改为直流24V控制电压,将两种电压的电源进行隔离,解决了信号干扰和经常烧PLC模块及CPU的问题,避免长时间影响生产,年增加洗煤效益42.64万元。
二、新河矿业选煤厂集控PLC事故案例分析2017年4、5月份,新河选煤厂发生2次自动控制系统的PLC模块及CPU发生烧坏事故,影响洗煤生产长达78小时。
后经分析事故原因发现,PLC控制柜与现场设备控制箱仅用12芯控制电缆连接,12芯电缆中既有220V交流电源又有24V直流电,交流电源为控制箱的控制回路,直流电源为返回信号,在实际生产中,电缆长期暴露在室外,绝缘值会降低,轻则造成信号干扰,重则导致VC220V电窜入到DC24V中,造成PLC模块及CPU烧坏。
dcdc隔离电源方案
dcdc隔离电源方案1. 概述隔离电源是一种具有隔离功能的电源模块,能够将输入端和输出端隔离开来,从而达到输入和输出之间电气隔离的目的。
DC-DC(Direct Current to Direct Current)隔离电源方案是指将直流输入电源转换为不同的直流输出电源,并且在转换过程中实现电气隔离。
在电子设备中,DC-DC隔离电源方案具有很多优势。
首先,DC-DC隔离电源能够提供稳定的输出电压,不受输入电源波动的影响。
其次,隔离电源能够有效地隔离输入端和输出端的电气噪声,减少电气干扰。
此外,DC-DC隔离电源还具有高效率、小体积和良好的可靠性等优点,适用于各类电子设备。
2. DC-DC隔离电源的工作原理DC-DC隔离电源采用了变频器和变压器的结构。
2.1 变频器变频器是DC-DC隔离电源的核心组成部分,主要通过控制开关管的开关时间和频率来改变输入电源的电流和电压。
变频器可分为半桥变频器和全桥变频器两种类型。
半桥变频器由半桥开关管和半桥驱动电路组成,能够对输入电压进行有效的转换。
全桥变频器由四个开关管和电桥驱动电路构成,具有更高的转换效率和更好的稳定性。
2.2 变压器变压器主要通过电磁感应原理来实现输入和输出端之间的电气隔离。
变压器一般由铁芯和绕组组成,绕组包括输入侧绕组和输出侧绕组。
在变压器中,输入绕组接收来自变频器的输入电能,而输出绕组将转化后的电能传递给负载。
通过变压器的绝缘性能,能够实现输入和输出端之间的电气隔离效果。
3. dcdc隔离电源方案的应用DC-DC隔离电源方案广泛应用于各个领域的电子设备中。
以下是几个典型的应用场景:3.1 工业自动化在工业自动化领域,DC-DC隔离电源方案常用于工控机、PLC(Programmable Logic Controller)和其他工业设备中。
工业环境中存在很多电气噪声和干扰,隔离电源能够有效地隔离这些干扰,保证设备的正常运行。
3.2 通信设备通信设备中对电源的要求比较高,需要稳定的电压和干净的电源。
隔离电源模块原理
隔离电源模块原理
隔离电源模块是一种电源转换装置,用于将来自主电源(输入端)的电能转化为所需的隔离电源(输出端)电能。
它基于电磁感应原理和电子元件实现电能的传递和隔离。
隔离电源模块通常由输入端、输出端、隔离变压器、电子元件和保护电路等组成。
输入端接收主电源的输入,经过滤波电路进行滤波和静电保护,进一步使用隔离变压器进行电能传递。
隔离变压器是隔离电源模块的核心部件,它通过磁耦合将输入端与输出端完全隔离开来。
隔离变压器有两个独立的线圈,一个连接输入端,另一个连接输出端。
输入端线圈与输出端线圈通过磁感应实现电能的传递,并在传递过程中实现电气隔离。
在电能传递过程中,输出端的电压、电流和频率可以通过变压器的变比进行调整。
通过合理设计和配置变压器的参数,可以满足不同的输出电能要求。
电子元件主要包括整流电路、滤波电路、稳压电路和开关电路等。
整流电路将交流输入信号转化为直流信号,滤波电路对转换后的直流信号进行滤波处理,减小噪音和纹波。
稳压电路对滤波后的直流信号进行稳压,保证输出信号的稳定性和可靠性。
开关电路根据输出负载需求,控制输出端的开关时间和开关频率,实现所需的输出电能参数。
为了保障设备的安全和稳定运行,隔离电源模块还配备了保护
电路。
保护电路主要包括过压保护、过流保护、过温保护和短路保护等功能,对异常情况进行检测和处理,避免对设备和人员造成损害。
总的来说,隔离电源模块通过隔离变压器和电子元件实现输入端与输出端的电气隔离,并通过各种电路实现对电能的转换和控制,以提供稳定、可靠的隔离电源给设备使用。
你知道BMS高低压隔离通信与隔离电源的六种方案吗
前面分析了一些厂家的BMS,有些样机还时间没整理出来,只是提前看了下;通过拆解,获得了一些信息,就想把一些关键的设计方案拿出来再比较一下;这次先说说高低压隔离通信与隔离电源的几种方案。
BMS上有低压电路,也有高压电路,这个大家都知道;高低压电路之间是需要进行通信的,将高压采样的结果传递出来,这就需要使用通信隔离芯片,而隔离芯片的隔离两边都是需要供电的;另外高压电路采样是需要ADC的,ADC同样也是需要供电的;这里就先把隔离通信与隔离电源的作用简单做了一些介绍。
接下来介绍几种隔离通信与隔离电源的实现方案。
方案一:菊花链通信方案这种方案常出现在从控上,借助AFE特有的Daisy-Chain隔离通信功能,通过变压器(或电容)实现高低压之间通信的隔离,而且高压端的AFE完全从电池侧取电,不用再额外提供电源;例如之前分析小鹏的采样板,采用LTC6811和变压器实现的与低压端MCU 隔离通信。
方案二:高低压隔离两边自己供电这个方案进一步解释是这样的,首先采用了一个数字隔离芯片用于通信,隔离芯片的隔离两边都需要供电,然后高压侧由电池通过电压变换来供电,低压侧由低压供电;之前分析过特斯拉的MODEL S中的采样板是这个架构,如下图所示,感兴趣可以翻翻我之前发的拆解总结。
方案三:用成熟的隔离电源模块这种方案是指使用一个独立的电源模块去供电,之前有分析过亿能EV05 BMU,里面高低压隔离方案如下:隔离芯片为ISO7241,低压端由低压的5V供电;通过金升阳的一款隔离电源模块F0509实现高压端的9V电源输出,然后通过LDO转成高压端的5V,给隔离芯片供电。
方案四:数字隔离器自带隔离电源这个方案只需要一个合适的自带隔离电源的数字隔离器即可实现,例如ADI的ADUM5401。
之前在分析蓝威的采集板时,就遇到了此种方案,如下图所示:ADUM5401自带5V-5V的隔离电源,不需要额外的隔离电源。
方案五:外部搭建隔离电源这种方案就是完全自己搭建一个隔离电源,实现5V-5V,给数字隔离芯片供电。
dcdc隔离电源模块原理
dcdc隔离电源模块原理DC-DC隔离电源模块,通常用于将一个DC电源转换为另一个DC电压,而且这两个电压之间隔离,输出电压与输入电压之间没有电气联系,通常也称为DC-DC隔离转换器。
该模块具有高效率、安全可靠、体积小、重量轻等优点,广泛应用于电子设备、电脑等各种高科技产品。
DC-DC隔离电源模块主要原理如下:1.输入滤波:DC-DC隔离电源模块的首要任务是过滤输入变形、电磁干扰和高频噪音,确保输入免受外界各种因素的干扰,并减少输出纹波。
2.整流滤波:将交流电变成直流电,需要进行一次整流滤波,该过程使用二极管桥整流滤波进行。
3.步骤转换:将直流电转换为谐振电压和电流,主要是通过电感和电容组成谐振回路,使能量在电感和电容之间转换。
4.输出整形:通过使用三端稳压器对谐振电压进行整形,使输出电压恒定、可控制等。
5.隔离:DC-DC隔离电源模块利用变压器隔离反激电路和输出电路,以防止反激电路反过来影响输出电路,从而使输出电流与前一级传输的信号相互独立。
6.反馈调节:将输出电路的反馈信号与比较器进行比较,将差值通过控制芯片输出变换成电压信号,控制谐振回路的状态,从而稳定输出电压。
总的来说,DC-DC隔离电源模块中的整个电路分为两个部分,即输入部分和输出部分。
电路的输入端通常由滤波器、整流器和升压模块等组成,其中滤波器的作用在于减少输入信号中的高频噪声及干扰电压,以保证整个系统的稳定性及增加系统的寿命。
输出模块主要由隔离变压器、输出滤波器、Stabilivolt电压稳定器等组成。
其中,隔离变压器的作用在于保证输出信号与输入信号之间不会产生相互影响,从而保证输出电压的稳定性和安全性,提高了整个系统的可靠性和稳定性。
输出滤波器的作用在于减少输出信号中的纹波,从而保证输出电压的稳定和可靠性。
在整个电路这么多利用原理的过程中,控制电路是必不可少的。
控制电路可以根据输入频率、输出电压和电源容量等参数进行自动控制,从而保证输出电压的稳定性和可靠性。
DCDC电源模块方案 简介、优点、特点
目录
DC/DC电源模块的简介
DC/DC电源模块的优点 DC/DC电源模块特点
DC/DC电源模块的简介:
DC-DC是用开关电源的思想实现的。DC-DC有降压和升压两种,
在这里只说降压,比如说你给DC-DC输入10V,DC-DC内部有个 振荡器和斩波模块,例如,把在一个时间段允许10V通过,另一
※ 输出稳压,精度可达±3[%]; ※ 高性能价格比;
※ 多种输入、输出电压;
※ 内置输入滤波器,低电磁兼容特性; ※ 铝壳磨沙氧化,六面屏蔽。
※ 典型应用:工业仪表、数字电路、电子通信设备、卫星导航、
遥感遥测、地面通讯科研设备等领域。
3.1输入特性 输入电压 Nhomakorabea围: 4.75VDC-5.25VDC 11.40VDC-12.60VDC
2.3每一模块的设计及测试都按照标准性能的规定进行,有助减 少采用新技术所承受的风险。 2.4若采用集成式的解决方案,一旦电源供应系统出现问题,便 需要将整块主机板更换;若采用模块式的设计,只要将问题模 块更换便可,这样有助节省成本及开发时间。
DC/DC电源模块特点:
※ 小体积、高可靠性;
2.1每一模块可以分别加以严格测试,以确保其高度可靠,其中 包括通电 测试,以便剔除不合规格的产品。相较之下,集成式 的解决方案便较难测试,因为整个供电系统与电路上的其他功 能系统紧密联系一起。 2.2不同的供应商可以按照现有的技术标准设计同一大小的模块, 为设计电源供应器的工程师提供多种不同的选择。
时间段内不允许10V通过(等于0v)。而在输出端有一个电容进
行滤波,只要电容足够大,其结果就等于将中间的那个脉冲波形 进行微积分,而输出一个5V的直流波形。
数字电源中的隔离—原因及方式
数字电源中的隔离—原因及方式随着互联网和通信基础设施的蓬勃发展,数字控制技术在电信、网络和计算机的电源系统中越来越受欢迎,因为这类技术具备灵活性、器件数量减少、先进的控制算法、系统通信、对外部噪声和参数变化不太敏感等极具吸引力的优势。
数字电源广泛用于高端服务器、存储、电信砖式模块等经常会有隔离需求的应用。
隔离在数字电源中的挑战是在紧凑的面积下如何快速准确地传输数字信号或模拟信号通过隔离边界。
1 然而,传统光耦的解决方案有带宽比较低,电流传输比(CTR)会随温度和时间发生大幅变化等问题。
而变压器的解决方案有体积庞大、磁饱和等问题。
这些问题限制了光耦合器或变压器在某些高可靠性应用、紧凑型应用以及长寿命应用中的使用。
本文讨论利用ADI公司iCoupler®产品的数字隔离技术,来解决在数字电源设计中遇到的这些问题。
需要隔离的原因在设计电源时,遵守安全标准对于保护操作人员及其他人员免受电击和有害能量的侵害至关重要。
隔离是满足安全标准要求的重要方法。
许多全球机构(比如欧洲的VDE和IEC以及美国的UL)规定了不同输入和输出电压(稳态和瞬态)水平的隔离要求。
例如,在UL60950中介绍了五类绝缘:功能绝缘:仅在设备正常运行时需要的绝缘。
基本绝缘:提供基本电击防护的绝缘。
补充绝缘:基本绝缘外的独立绝缘,用于在基本绝缘发生故障的情况下降低电击风险。
双重绝缘:包括基本绝缘和补充绝缘的一种绝缘。
加强绝缘:一种单一绝缘系统,提供一定程度的电击防护,在本标准规定的条件下相当于双重绝缘。
原边控制与副边控制对比根据控制器的位置,隔离电源控制方式分为原边控制和副边控制两种。
表1对比了原边控制和副边控制的功能。
在下表中,UVP和OVP分别代表欠压保护和过压保护。
表1. 原边控制与副边控制的功能对比副边控制ADP1051是ADI公司先进的数字电源控制器,具有PMBus™接口,面向中间总线转换器等高功率密度和高效率应用。
2ADP1051基于灵活的状态机架构,提供众多颇具吸引力的特性,比如反向电流保护、预偏置启动、恒流模式、可调输出电压压摆率、自适应死区时间控制以及伏秒平衡,与模拟解决方案相比,减少了大量的外部元件。
dc-dc隔离电源模块原理
dc-dc隔离电源模块原理
DC-DC隔离电源模块是一种用于将直流电压转换为不同直流
电压的电源模块。
它主要由输入端、变换器、输出端和控制电路组成。
在DC-DC隔离电源模块中,输入端接收来自直流电源的输入
电压。
通过输入端的滤波电路,可以将输入的直流电压稳定下来,并且去除其中的噪声和干扰。
接下来是变换器部分,其中最常用的是开关电源变换器。
变换器通过将输入电压进行开关调节,使得输入电压能够转换为输出电压。
开关电源变换器的主要组成部分是开关管、输出电感、输出电容和变压器。
开关管的开关操作导致输入电压在变压器中产生变化。
变压器由一个或多个线圈组成,通过电磁感应原理将输入电压从一个线圈传递到另一个线圈。
这样,输入电压可以经过变压器的变换,以得到所需的输出电压。
输出端是将变换后的电压输出给负载的部分。
在输出端,通常还会有输出滤波电容,以减少输出电压中的纹波。
输出端的控制电路可以对输出电压进行监测和反馈控制,以保证输出电压的稳定性和精确性。
整个DC-DC隔离电源模块的工作原理可以概括为:输入电压
经过滤波后,进入变换器,通过开关操作转换为所需的输出电压,并经过输出滤波电容输出给负载。
控制电路负责监测和调
整输出电压,以保持其稳定性。
总的来说,DC-DC隔离电源模块利用变换器的工作原理将输入电压转换为所需的输出电压,并通过滤波和控制电路实现稳定的输出。
这种电源模块广泛应用于电子设备、通信设备和工业控制等领域。
隔离式LED驱动电源方案
1 LED驱动电源的具体要求对于市电交流输入电源驱动,隔离输出是基于安全规范的要求。
LED驱动电源的效率越高,则越能发挥LED高光效,节能的优势。
同时高开关工作频率,高效率使得整个LED 驱动电源容易安装在设计紧凑的LED灯具中。
高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。
2 10W以下功率LED灯应用方案目前10W以下功率LED应用广泛,众多一体式产品面世,即LED驱动电源与LED灯整合在一个灯具中,方便了用户直接使用。
典型的灯具规格有GU10、E27、PAR30等。
针对这一应用,我们设计了如下方案(见图1)图1 基于AP3766的LED驱动电路原理图该方案特点如下:1. 基于最新的LED专用驱动芯片AP3766,采用原边控制方式,无须光耦和副边电流控制电路,实现隔离恒流输出,电路结构简单。
通过电阻R5检测原边电流,控制原边电流峰值恒定,同时控制开关占空比,保持输出二极管D1的导通时间和整个开关周期时间比例恒定,实现了输出电流的恒定。
2. AP3766采用专有的“亚微安启动电流”技术,仅需0.6μA的启动电流,因此降低了启动电阻R1和R2上的功耗,提高了系统效率。
典型5W应用效率大于80%,空载功耗小于30mW。
3. AP3766采用恒流收紧技术实现垂直的恒流特性,恒流精度高。
4. 电路元件数量少,AP3766采用SOT-23-5封装,体积小,整个电路可以安装在常用规格灯杯中。
5. 安全可靠,隔离输出,具有输出开路保护、过压保护及短路保护功能。
6. 功率开关管采用三极管,省去了高压场效应管,系统成本低。
图2为该方案的5W应用电路样机实物照片。
图3是基于AP3766的5W LED驱动装置实物照片。
图4为基于AP3766的5W LED驱动电路满载效率随交流输入电压变化曲线。
图5为基于AP3766的5W LED驱动电路满载输出IV特性曲线。
3 10~60W功率LED路灯、LED直管灯应用方案IEC国际电工委员会对照明灯具提出明确的谐波要求,即IEC61000-3-2标准。
了解隔离与非隔离电源优缺点及应用设计
了解隔离与非隔离电源优缺点及应用设计在产品设计时,倘若没有考虑应用环境对电源隔离的要求,产品到了应用时就会出现因设计方案的不当导致的系统不稳定,甚至出现高压损坏后级负载的情况,以及出现危害人身财产安全的情况。
因此产品设计是否需要隔离至关重要。
1、隔离电源:电源的输入回路和输出回路之间没有直接的电气连接,输入和输出之间是绝缘的高阻态,没有2、非隔离电源:输入和输出之间有直接的电流回路,例如,输入和输出之间是共地的。
以隔离的反激一、隔离电源与非隔离电源的优缺点二、隔离电源与非隔离电源的选择1、隔离电源系统前级的电源,为提高抗干扰性能,保证可靠性,一般用隔离电源;对安全有要求的场合,如需接市电的AC-DC,或医疗用的电源和白色家电,为保证人身的安全,必须用隔离电源,如对于远程工业通信的供电,为有效降低地电势差和导线耦合干扰的影响,一般用隔离电源为每个通信节点单独供电。
对于工作电压低于36V,采用三、隔离四、总结本文介绍了隔离电源和非隔离电源的区别,以及各自的优缺点、适应场合,以及隔离电源的选型注意事项,希望工程师在产品设计时能以此为参考,正确应用电源在产品的研发中,以及在产品出现故障后,快速定位问题所在。
而在隔离DC-DC电源方面,ZLG致远电子自主研发、生产的隔离电源模块已有近20年的行业积累,目前产品具有宽输入电压范围,隔离1000VDC、1500VDC、3000VDC及6000VDC等多个系列,封装形式多样,兼容国际标准的SIP、DIP等封装。
同时ZLG致远电子为保证电源产品性能建设了行业内一流的测试实验室,配备最先进、齐全的测试设备,全系列隔离DC-DC电源通过完整的EMC测试,静电抗扰度高达4KV、浪涌抗扰度高达2KV,可应用于绝大部分复杂恶劣的工业现场,为用户提供稳定、可靠的电源隔离解决方案。
隔离型全桥DC-DC电源的设计方案
隔离型全桥DC-DC电源的设计方案全桥结构在电路设计当中有着相当广泛的作用。
本文介绍了一种基于全桥DC-DC的隔离电源设计。
文中提及的半桥IGBT板为两组隔离的正负电压输出,这样做是为了能够成为IGBT的驱动及保护。
并且在实践设计时,需要根据选择的IGBT开关管参数和工作频率,来确定驱动板电源功率。
而后对原边共用全桥控制的DC-DC电源设计进行了介绍,给出了变压器的选择方法。
1.IGBT半桥集成驱动板电源特点半桥IGBT的有效驱动和可靠保护都由半桥IGBT集成驱动板来实现。
半桥IGBT 集成驱动板自身必须具备两路DC-DC隔离电源,该电源要求占用PCB面积小、体积紧凑、可靠性高,并且两组电源副边完全隔离。
在大功率半桥IGBT 集成驱动单元的项目中,针对驱动单元需要高效、可靠的隔离电源,设计了一种电源变压器原边控制拓扑,即两组隔离电源变压器原边共用一组全桥控制的思路,提高了电源功率密度和效率,节省了功率开关数量。
全桥开关管巧妙搭配,无需隔离驱动,减少了占用集成驱动板上的PCB面积。
半桥IGBT集成驱动板在两路驱动上表现出负载特性一致的原因是,因为上下半桥当中两个单元IGBT的性能参数一致,并且采用同体封装。
因此在IGBT半桥集成驱动板的电源设计中,两组隔离的DC-DC电源原边完全可以共用一组控制电路。
IGBT半桥集成驱动板一般镶嵌在IGBT功率模块上,它对驱动板的要求有两个:第一是半桥集成驱动板对PCB面积、体积要求很高,要求尽可能减小PCB面积和体积;第二因为驱动IGBT需要的功率较大,对板上电源的功率密度、效率要求也较高。
2.原边共用全桥控制的DC-DC电源设计本设计采用了两个变压器原边共用,也就是全桥电路控制DC-DC电源变压器。
正常模式下两个全桥变换拓扑需要两组全桥开关,同时全桥开关的脉冲驱动电路也为两组共8路PWM脉冲。
采用共用全桥拓扑节省了控制电路和全桥开关,简化了DC-DC隔离电源电路。
一文关于隔离电源的隔离耐压和爬电距离介绍
一文关于隔离电源的隔离耐压和爬电距离介绍随着嵌入式行业的快速发展,在各种行业应用中电源要求也越来越高,为保证系统的稳定性,隔离电源应运而生。
但隔离电源中关键指标——隔离电压指的是什么?与爬电距离有什么关系?本文将从隔离电源的原理为你揭晓。
微电子行业的高速发展,产品使用场合的电磁环境也越来越复杂,产品的稳定性也受到很大的影响。
嵌入式产品的生产公司对产品加入各种隔离器件或隔离电路来减少工作现场的干扰,增强设备稳定性。
电源作为嵌入式设备能源供给部分,是产品稳定工作的前提。
电源的隔离尤为重要,电源隔离模块的应用也成为嵌入式设备设计的必备品。
在工业设备中,要求两个设备之间的电源隔离,采用带变压器的直流变换器,将两个电源之间隔开,使他们相互独立,从而减少外界干扰!隔离电源的隔离耐压和爬电距离介绍1隔离电源的隔离耐压介绍图1隔离电源内部框图如图1所示,隔离DC-DC电源模块内部框图。
隔离耐压指的是两个没有直接电气连接的系统所能承受的最高绝缘电压。
电源隔离使用场合不同,对应的参数选择也不用。
如:AD-DC电源隔离,一般的工业场合要求隔离耐压在3000V AC到4000V AC;DC-DC电源隔离一般工业场合要求1000VDC到2000VDC,特殊行业可能会高,医疗行业有要求6000VDC。
首先区别一下各项电压指标的单位,常见的又ADC、V AC和RMS,具体如下所示。
V AC/VDC分别指交流电压与直流电压,但隔离耐压中交流与直流不能简单的进行换算,例如,3000V AC的幅值电压有4242V,但在实际应用中隔离耐压3000V AC与4242VDC 并不等效。
具体原因包括两点:1、对于隔离模块,输入输出之间是存在隔离电容,对于直流信号,电容的阻抗无限大,因此隔离电容的大小对于直流信号没有太大的影响,而对于交流信号就会有较大的影响,表现在漏电流会变大,或者直接超标,系统报警。
2、AC与DC的另一个区别在于频率会影响绝缘介质的介电常数,频率会导致绝缘介质的介电常数降低,通常介电常数越高,绝缘能力越强。
380v转5v隔离型模块设计
380v转5v隔离型模块设计隔离型模块设计是为了解决电气系统中的安全问题而开发的。
特别是在高压电源与低压设备之间进行电气隔离,以防止高压电源对低压设备的损害或人身伤害。
本文将介绍一种将380V电源转换为5V电源的隔离型模块设计。
这个设计可以广泛应用于各种需要低压电源的场合,如工业自动化设备、电子仪器、通信设备等。
首先,我们需要一种高效的降压转换器,将输入的380V交流电转换为5V直流电。
这个转换器需要具有较高的转换效率和稳定的输出电压。
我们可以选择使用开关电源作为降压转换器,其具有高效率和稳定性能。
隔离型模块的设计中,有一个重要的部分是隔离变压器。
隔离变压器将输入的高压电源与输出的低压电源进行完全的电气隔离,以确保输出的低压电源与输入的高压电源之间没有任何电气连接。
这样可以提供更高的安全性和可靠性。
隔离型模块还应包括过压保护、过流保护和短路保护等功能,以保护模块和连接的设备免受意外故障的影响。
这些保护功能可以使用过压保护器、过流保险丝和短路保护电路等元件来实现。
在设计过程中,还应该考虑到电磁兼容性(EMC)和电磁干扰(EMI)的问题。
这可以通过使用滤波器、屏蔽和接地等技术来减少电磁干扰和提高产品的抗干扰性能。
除了基本的功能和安全性之外,隔离型模块的设计还应注重节能和环保。
选择高效的转换器和低功耗的元件可以降低能耗,并减少对环境的影响。
总之,隔离型模块设计可以将高压电源转换为低压电源,并提供安全可靠的电气隔离。
这种设计可以在各种应用中广泛使用,并具有节能环保的特点。
通过合理的设计和选择合适的元件,可以实现高效、稳定和安全的转换效果。
隔离式栅极驱动电源模块
隔离式栅极驱动电源模块隔离式栅极驱动电源模块是一种常见的电子元件,广泛应用于各种电路中。
它的作用是提供稳定的电源信号,以驱动栅极,从而控制MOSFET等器件的导通和截止。
在本文中,将详细介绍隔离式栅极驱动电源模块的原理、特点以及应用。
一、原理隔离式栅极驱动电源模块主要由输入端、输出端和隔离电路组成。
输入端接受外部信号,经过隔离电路进行电气隔离,然后输出到输出端,用于驱动栅极。
隔离电路一般采用光耦隔离技术或者变压器隔离技术,能够有效地隔离输入端和输出端,避免信号干扰和传播。
二、特点1. 高隔离性:隔离式栅极驱动电源模块能够有效地隔离输入端和输出端,提供高度的信号隔离,避免信号干扰和传播。
2. 低功耗:隔离式栅极驱动电源模块采用高效的电路设计和低功耗元件,能够提供稳定的输出信号,同时降低功耗。
3. 高稳定性:隔离式栅极驱动电源模块采用稳定的电源电路和可靠的元件,能够在各种环境条件下保持稳定的输出信号。
4. 宽输入电压范围:隔离式栅极驱动电源模块具有宽输入电压范围的特点,能够适应不同电压输入的需求。
5. 多种保护功能:隔离式栅极驱动电源模块通常具有过压保护、过流保护、短路保护等多种保护功能,能够提高系统的可靠性和安全性。
三、应用隔离式栅极驱动电源模块广泛应用于各种电子设备和系统中。
主要应用领域包括:1. 电力系统:隔离式栅极驱动电源模块可以用于电力系统中的开关电源、逆变器、UPS等设备,提供稳定的驱动信号,实现电能的转换和传输。
2. 工业自动化:隔离式栅极驱动电源模块可以用于工业自动化系统中的PLC、变频器、伺服驱动器等设备,提供稳定的驱动信号,实现工业生产的自动化控制。
3. 电动汽车:隔离式栅极驱动电源模块可以用于电动汽车中的电机控制器、充电桩等设备,提供稳定的驱动信号,实现电动汽车的高效运行。
4. 新能源领域:隔离式栅极驱动电源模块可以用于太阳能发电系统、风力发电系统等新能源领域的电力控制设备,提供稳定的驱动信号,实现新能源的利用与管理。
dcdc隔离电源模块电路
dcdc隔离电源模块电路DC-DC隔离电源模块电路是一种常用的电源模块,可以将输入电压转换为隔离的输出电压,广泛应用于各种电子设备中。
本文将对DC-DC隔离电源模块电路进行详细介绍。
一、DC-DC隔离电源模块电路的基本原理DC-DC隔离电源模块电路主要由输入端、隔离变压器、输出端以及控制电路组成。
其基本工作原理是通过隔离变压器将输入端的电压转换为所需的输出电压。
隔离变压器是通过磁耦合的原理来实现输入端和输出端的电气隔离,从而达到传输电能和保护电路的目的。
二、DC-DC隔离电源模块电路的优点1. 隔离性能好:隔离变压器可以有效地隔离输入端和输出端,避免了电路之间的干扰和噪声,提高了电源模块的稳定性和可靠性。
2. 输出电压稳定:DC-DC隔离电源模块电路通过控制电路来调节输出电压,可以使输出电压稳定在所需的数值范围内,满足电子设备对电源的要求。
3. 效率高:DC-DC隔离电源模块电路采用了先进的控制技术和高效的电子元件,使得电源模块的转换效率较高,能够更好地利用输入电能。
4. 尺寸小:DC-DC隔离电源模块电路采用了紧凑的设计,体积小,适用于空间有限的电子设备,提高了设备的集成度和可移植性。
三、DC-DC隔离电源模块电路的应用DC-DC隔离电源模块电路广泛应用于各种电子设备中,如工业自动化设备、通信设备、医疗仪器、航空航天设备等。
其主要作用是为这些设备提供安全、稳定的电源,保证设备的正常工作。
四、DC-DC隔离电源模块电路的选型要点选购DC-DC隔离电源模块电路时,需要考虑以下几个要点:1. 输入电压范围:根据实际应用需求选择适合的输入电压范围,确保电源模块能够正常工作。
2. 输出电压和电流:根据设备的需求确定输出电压和电流的数值范围,选择合适的电源模块。
3. 效率和稳定性:了解电源模块的转换效率和稳定性,选择性能较好的产品,以提高设备的工作效率和可靠性。
4. 尺寸和安装方式:根据设备的空间限制选择合适的尺寸和安装方式,确保电源模块能够方便地安装和布置。
24v转5v隔离电源方案
24v转5v隔离电源方案
将24V转换为5V的隔离电源方案通常涉及使用开关电源转换器和隔离变压器。
以下是一个可能的方案:
1. 开关电源转换器,首先,你可以选择一个24V到5V的开关电源转换器模块。
这种模块通常包括输入和输出端子,以及一些电容和电感元件。
你需要确保选择的模块具有足够的额定功率和输入电压范围,以满足你的需求。
此外,一些模块还具有短路保护、过载保护等功能,这些也是需要考虑的因素。
2. 隔离变压器,为了实现电气隔离,你可以在5V输出端和负载之间加入一个隔离变压器。
隔离变压器可以有效地隔离输入和输出,从而提供更高的安全性和稳定性。
在选择隔离变压器时,需要注意其额定功率、绕组匝数、绝缘等级等参数,以确保其符合你的需求。
3. 滤波电路,为了减小输出端的噪声和纹波,你可能还需要添加一些滤波电路,如LC滤波器或者电容滤波器。
这些电路可以帮助提高输出电压的稳定性和纹波指标。
4. 过压保护,考虑在电路中增加过压保护电路,以防止输入端
的过压对整个电路造成损坏。
5. 热管理,最后,还需要考虑模块的散热和温度管理,特别是
在高功率应用中。
确保模块能够在额定功率下稳定工作,并且不会
因为过热而损坏。
综上所述,将24V转换为5V的隔离电源方案涉及多个方面的考虑,包括选用合适的开关电源转换器模块、隔离变压器、滤波电路、过压保护和热管理等。
在设计和选择电路时,需要综合考虑功率需求、安全性、稳定性和成本等因素。
希望这些信息对你有所帮助。
隔离dc dc方案
隔离DC-DC方案简介DC-DC转换器是电子设备中常用的电源管理电路之一。
在一些特定的应用中,为了提高系统的稳定性和可靠性,需要对DC-DC转换器进行隔离设计,即将输入端和输出端用绝缘材料隔离开来。
本文将介绍隔离DC-DC方案的背景和原理,以及在实际应用中常见的隔离DC-DC转换器设计。
背景在电子设备中,DC-DC转换器常用于将直流电压转换为所需的电压和电流。
然而,在某些应用中,输入端和输出端需要具有电气隔离,以避免电压和电流的传导。
这些应用通常包括医疗设备、工业控制系统和高性能计算机等。
隔离DC-DC转换器可以提供以下优势:1.电气隔离:隔离DC-DC转换器通过绝缘材料在输入和输出间建立绝缘屏障,避免电流和电压的传导,提高系统的安全性和可靠性。
2.抗干扰能力:隔离DC-DC转换器能够有效隔离噪声和干扰信号,提高系统的抗干扰能力。
3.电流共享:隔离DC-DC转换器可以提供多个输出端口,实现电流共享和负载平衡,适用于多个模块工作的场景。
原理隔离DC-DC转换器的原理在于使用绝缘材料(通常是绝缘栅氧化物)将输入端和输出端隔离开来。
主要的隔离技术包括磁隔离和光隔离。
磁隔离磁隔离是指使用磁性材料将输入和输出分开的技术。
常见的磁隔离方式是使用变压器来隔离输入和输出。
变压器的绕组通过磁场耦合来传递能量,从而实现输入和输出之间的隔离。
优点:•磁隔离具有较高的效率和较小的尺寸。
•变压器可以提供多种输入输出电压的变换比例。
缺点:•变压器隔离转换器的频率范围一般较窄。
•变压器会引入一定的漏磁和磁耦合损耗。
光隔离光隔离是使用光学器件将输入和输出分开的技术。
光隔离器通常由发光二极管(LED)、光电二极管(Photodiode)和光学耦合器(Optical Coupler)组成。
光隔离器的工作原理是,当输入端有电压信号时,LED会发出光信号,光信号经过光学耦合器传递到输出端的光电二极管,电压信号再次转换为电信号输出。
光隔离器通过光传导来实现输入和输出之间的隔离。
隔离与非隔离的区别
隔离与非隔离的区别电路隔离的好处,大概很多筒子都能说出一二,但具体到某类应用,隔离能带来的好处、缺点到底有哪些?或许很多筒子不清楚,这里转发一篇文章,详细解释了隔离与非隔离的区别,顺带分享咱们而定iCoupler隔离技术及解决方案~隔离与非隔离的区别主要在于隔离稳压器输入电路与输出电路是不共地的,而非隔离式的是共地的。
一般来说,非隔离的都有原边和副边的电感绕组,而隔离式的只有单个的电感。
在大功率和对地线干扰防护要求比较高的时候使用隔离式的,在比较简单和体积要求比较紧张的场合使用非隔离式的。
线性电源如果是指线性调整输出模块(LDO),那么这个线性模块一定是非隔离式的,所以电源芯片是否是隔离稳压器与线性电源和开关电源没有关系。
隔离与非隔离都是开关电源中的两种大的分类。
下面的资料可以供你参考,你就很明白知道电源模块隔离和非隔离的区别了。
在你在选择隔离和非隔离电源模块时,要很清楚的了解你对电源的需求,和可靠性。
∙隔离模块的可靠性高,但成本高,效率差点。
∙非隔离模块的结构很简单,成本低,效率高,安全性能差。
∙串行通信总线通过RS-232、RS-485和控制器局域网(CAN)等物理网络传送数据,应用领域涉及工业过程控制、供电电源调节(稳压)以及计算机间的点对点通信。
这些相互连接的系统每个都配备有自己的电源,而且各系统之间往往间隔较远。
正因为如此,我们通常需要采取电气隔离措施来确保系统的物理安全,并且需要切断接地回路,来保护系统免受瞬态高电压冲击,同时减少信号失真。
隔离可以保护系统免受由线路电涌或接地回路引起的高电压和大电流损害,这种情况在包含多个接地通路的系统中极有可能发生。
各系统被长线缆相隔,它们的地电势可能并不相等,因此两个系统之间会产生地电流。
如果不采取隔离措施,这个电流将会在系统中引入噪声、降低测量精度甚至毁坏系统元件。
工业环境中,电机的启动和关闭、静电放电或近距离雷击都会把电流通过感应耦合到长距离线缆中,从而引起地电位发生快速改变,这种变化经常高达数百甚至数千伏。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
摘要:
当今所有的电子设备与系统均是由半导体器件组成的,众所周知,设备中的每个半导体器件都必须要有电压电流流过,方能正常工作,电源在整个设备或系统中是不可或缺的,举个形象的类比,这就犹如人的血液一样,没有血液就等于生命终止,并且电源的质量会直接影响整个设备与系统的品质,例如电压范围、工作温度范围、负载瞬态变化等诸多需要考量因素。
正文:
目前有部分工程师在设计产品时,电源的方案选择会有这么一种想法,会认为不就那几个物料,都知道物料型号,并且都知道它们的单价,电源模块的价格相对于物料的成本显得较为昂贵,这部分用户想通过分立器件自行搭建,自己DIY设计开发及生产产品使用,殊不知会遇到非常多的问题,性能如何做到最优、成本如何控制、品质如何保障等等。
下面就让我从几点给你讲解,为什么要选择采购电源模块产品使用。
1、电路方案的选择
在产品性能需求稍微明了之后,那接下来就是开始设计开发了,首先要做的就是电路方案的选取了,下面为大家列举一些比较常见的“反面教材”。
比如设计开发一个市电交流输入转直流输出的,很多人的第一时间就想到采用工频变换电路方案,因为此方案比较简单,一个工频变压器,再加上个整流滤波就可以搞定,如下图1所示。
这个方案虽极易搭建,但此方案也存在致命问题,使用此方案的产品的效率非常低,并且产品的体积会非常之大,在应用中还伴随着让人非常闹心的工频涡流声。
图1 线性电源方案
再比如要设计一个宽压输入的10W直流转直流隔离电源产品,在度娘上一搜索,一大推的设计方案可供选择,出于对成本的考虑,可能很多人会选择RCC电路方案。
是的,此方案的确成本比较低,但此方案的产品在整个输入电压范围、工作温度范围、负载瞬态变化等条件下的稳定性均较差、效率低,并且在空载状态下会产生严重的纹波震荡问题,而在批量生产过程中产品的一致性也很难得到保证。
上文提到的两个例子仅仅是较为常见的情况,电路方案的选择是整个电源产品的基础,不但决定着产品的后续能否设计至性能最优,还将会直接影响着产品的品质可靠性能否有所保障以及成本是否最低。
2、性能参数的设计
电路方案确定之后,接下来就需要进行产品性能参数的设计,要对电路方案中的电子元器件进行参数设计、计算与结构物料选型,在这个环节必须从多方面进行权衡。
首先,权衡所有器件的参数范围以及极限条件下的工作情况。
参数的选择不能过于饱和,否则产品极易损坏,需要降额设计,但又不能预留过大,否则会提升产品成本,而且还不能仅仅针对某一个点的单纯设计,否则开发出的产品极有可能仅在某个特定条件或极小的范围条件下能正常或最优工作。
其次,要对产品的结构和工艺进行设计。
产品结构设计可保证产品的散热和可制造性最佳,从而保证产品品质,否则产品开发出来可能需要一个比较大的散热系统,导致整体的产品成本变得高昂。
工艺设计优化的目的是保证产品更易于生产,避免产品的生产难度非常大、不良率很高,甚至可能变成只有手
工精雕细作的试验品了。
若是将这一系列因素均考虑到研发过程中,暂不讨论可行性,想必会大幅提升研发成本与精力,并且会延长整个产品的生产周期。
若是将这一系列的工作交予专业的电源模块厂商,即可节省大量的精力。
下面从设计角度的两个方面为大家分析一下。
其一,物料的选型。
例如MOS管的需求性能参数已经设计计算好了,但在市场上符合此规格的物料型号种类非常的多,这个时候怎么选择,就难倒了一大推人,尤其是有选择困难症的人,鱼和熊掌不可兼得,但在专业的模块电源厂商就可以做到兼得,会根据产品的不同规格需求,不同的应用条件,舍掉无需的物料规格,选择最优的所需物料规格。
其二,电源模块的PCB的设计。
这是极其关键却也是最容易被忽略的,关于PCB设计,大都以为就是个简单的布线走线的事,其实不然!或许是在其他行业领域里PCB设计得很好,就认为能一下复制在模块电源产品上,也能做得很好的,这也是个错误的观念。
因为模块电源产品有模块电源的PCB设计规范要求,它要考虑散热设计、EMC设计、干扰设计和生产工艺设计等等,涉及的内容非产多,任何一个内容设计得不合理,都有可能造成研发难度的增加、功能性能的下降、品质及可靠性的不高,以及成本的增加,所以PCB设计在模块电源产品开发过程中是作为最重要的环节之一来对待的,如图2所示。
图2 物料选择与PCB设计要求
3、全面和可靠性测试
产品开发完成之后,并不能直接应用,需要对产品进行测试验证,这个测试验证不是简单的测试是否有输出、输出的电压是否正确、是否能带上满负载而已。
为保证产品在实际应用中发挥最优性能,通常需要进行输入输出的每个性能测试、容差测试、瞬态条件测试、可靠性测试、EMC电磁兼容测试、高低温测试、极限测试、寿命测试、安规测试等测试,且很多性能指标的测试还要深入细化到多点测试、长时间的测试、重复反复测试和批量的测试,所以测试一个产品或一个项目,短则半个多月,多则一个月以上。
为了使开发的电源经过这一系列测试都需要依赖专业、高精度的设备,这又大大增加了研发和生产制造成本,并且需要依赖相应的专业电源模块测试规范,还需要自身对于该领域的规范、标准及规则有深入理解,并且能够转换成行业标准和企业标准。
在这一方面,致远电子不但有全面的标准法则,如表1、图3所示,还有在此基础上增加标准法则的门槛难度。
这么一细细衡量,这对于不是自身专长的DIY客户端是很难做到的,因此自行开发产品的品质可靠也就极难保障。
表1 可靠性测试项目与标准
静电放电抗扰度试验(ESD) 电快速瞬变脉冲群抗扰度试验(EFT/B)
雷击(浪涌)抗扰度试验(SURGE) 传导骚扰试验
射频场感应的传导骚扰抗扰度试验(CS) 直流电源端口电压暂降、短时中断和电压变化试验
图3 可靠性测试实例
4、生产工艺的要求
各位资深的工程师想必都知道,一款产品设计开发及测试完后,并不是这款产品的终点,电源模块同样如此。
接下来又是全新的领域,那就是生产工艺的要求,这一过程一定程度上决定着产品的成本高低和品质好坏。
产品的生产过程是非常的复杂繁多的,尤其是变压器的生产制作,不同的产品会有严格独特的绕制工艺要求,增加胶带、挡墙、密绕、分布绕、起线收线要求、套管、层数要求、漏感要求等等,绕完后还要线圈的破锡、点凡立水、磁芯磨气隙、点磁芯胶等,非常繁多的处理工艺工序,如图4所示。
图4 变压器制作流程图片
变压器生产制作完之后,还有像焊接、分板、灌封、测试、老化、包装等等,这些工序都有相应的工艺要求,都会影响到产品的性能,比如就拿灌封工序来说,就有要求灌封料内部不能有空洞等,否则会影响产品的散热,以及产品的安规距离要求等。
设身处地的想想,作为一个尝试自主搭建的用户,是否完全了解这些工艺要求?是否能够解决这一系列工艺问题?解决这些难题又需要付出哪些?如果自身的这几个疑问没办法做出回应,就把生产工艺放一边,随便弄弄就行了,那我很不幸的告诉你,你前面投资了那么多的人力、物力、财力都将会覆水东流。
5、成本的管控
说到成本,首先要说BOM物料,尤其是特殊、关键物料,对其采购供应链不熟悉,不是善长的行业领域,对于其物料的加工技术、工艺、周期和成本也就不是很熟知的了,完全属于门外汉,则采购的周期也就完全无法掌控,更不敢预期下单,容易欠料缺料无法满足正常生产交货,再加上就你一家的物料采购,总订单量不高,那成本就更居高不下了。
物料种类的增加,会增加对物料的管理难度和成本,以10W的产品物料种类为例,就可能已有40种以上,或者表面看似物料成本低了,实则叠加隐形成本后跟外采购模块电源相比,甚至还会更高。
再说,生产的成本也不低,这么仔细核算,分立器件的成本优势反而并不是很明显,如图5所示。
图5 变压器实物图
6、行业应用电路设计经验
俗话说得好“隔行如隔山”,虽然电源是极其通用的产品,但各行各业对于电源的需求有着千百种形态,要想制
作出符合自身行业应用的电源产品,这对于DIY用户难度的确不小。
致远电子深耕电源模块多年,自03年第一款隔离DC-DC电源模块面世以来,得到了广大用户的青睐与认可,迄今已为诸多电子行业用户提供了不同需求的电源隔离解决方案。
7、品牌的选择
模块电源国内市场品牌繁多,规模大大小小,错综复杂,选择一个有保障的品牌产品的确是个困难。
且选用合适的电源模块,可省去电源设计、调试、生产、测试、老化、物料管理等诸多方面的麻烦,缩短产品开发周期,提高产品的整体可靠性和可维护性。
致远电子自主研发、生产的隔离电源模块已有近20年的行业积累,目前产品具有宽输入电压范围,隔离1000VDC、1500VDC、3000VDC及6000VDC等多个系列,封装形式多样,兼容国际标准的SIP、DIP等封装。
同时致远电子为保证电源产品性能建设了行业内一流的测试实验室,配备最先进、齐全的测试设备,全系列隔离电源通过完整的EMC测试,静电抗扰度高达4KV、浪涌抗扰度高达2KV,可应用于绝大部分复杂恶劣的工业现场,为用户提供稳定、可靠的电源隔离解决方案。
