绝对编码器的接线及工作原理

PVM58绝对值编码器说明书

接口精度单圈精度多圈精度总精度接口形式传输速率符合协议
连接形式接线端子
符合标准防护等级
气候条件发射干扰抗干扰抗冲击抗振动环境条件工作温度储藏温度机械特性材料
组合 1
组合 2 (Inox)
重量
旋转速度瞬时惯量起动扭矩轴负载
轴向径向
PVM58
10 ... 30 V DC 最大 230 mA (10 V DC); 最大 100 mA (24 V DC) 最大 2.5 W 16 位 ± 2 LSB; 13 位 ± 1 LSB; 12 位 ± 0.5 LSB 二进制码可编程设置， CW 递增（顺时针旋转，码值递增） CW 递减（顺时针旋转，码值递减）
ø58 ø53 ø36f7 ø10h8
1 d** ~32 63.5 ø60 ø48
3
3
ॄ৆݆ન
䱨ᷣ PG9, ᕘ৥
ø5.5 ... ø9
20
20
15 ** 䪱˖d = 59ˈϡ䫜䩶˖d = 61
电气连接
信号 ⊥
B (左) A (左)
(-) (+) B (右) A (右) (-) (+)
解释电源线地线数据线 B (pair 1), 进线数据线 A (pair 1), 进线 0V 10 V ... 30 V 数据线 B (pair 2), 出线数据线 A (pair 2), 出线 0V 10 V ... 30 V 供电电源只需连接一次 ( 无论接哪一组端子 ). 终端电阻切入时 , BUS OUT 被断开
40 N 110 N
Release date: 2008-06-20 Date of issue: 2008-06-20 T20298_CN.xml

编码器接线原理

编码器接线原理编码器是一种设备，用于将输入信号转换为特定编码形式的输出信号。

在数字系统中，编码器通常用于将模拟信号或数字信号转换为数字形式，以便进一步处理和存储。

编码器的工作原理可以通过以下步骤来解释：1. 输入信号：编码器接受一个或多个输入信号。

这些输入信号可以是模拟信号（例如电压或电流）或数字信号（例如逻辑电平）。

2. 编码方式：编码器使用某种编码方式将输入信号转换为输出信号。

编码方式可以是不同的，并根据需要选择合适的编码方式。

3. 编码器类型：编码器可以分为不同的类型，包括优先级编码器、格雷码编码器和绝对值编码器。

每种类型都有其独特的特点和适用范围。

4. 硬件实现：编码器可以使用逻辑门电路来实现。

逻辑门电路根据输入信号的状态进行计算，并产生相应的输出信号。

5. 输出信号：编码器的输出信号可以是模拟信号或数字信号，具体取决于编码器本身的特性和所需的应用。

编码器的接线原理涉及到与其他设备的连接方式。

一般来说，编码器的接线可以分为两种类型：并行接线和串行接线。

并行接线是指编码器的每个输出线都与一个接收设备的相应输入线相连。

这种接线方式适用于较短的距离，可以保持较高的数据传输速率。

然而，由于需要大量的接线，这种接线方式在连接较多的设备时可能变得复杂和混乱。

串行接线是指编码器的输出信号被串行传输到接收设备。

在这种接线方式下，编码器的输出信号通过一个线路按照一定的顺序传递给接收设备，并在接收设备中进行解码。

串行接线方式适用于较长的距离，可以减少连接线的数量，但传输速度相对较慢。

根据具体需求和应用场景，选择合适的接线方式非常重要。

并行接线方式适用于对传输速度要求较高、距离较短的场景。

串行接线方式则适用于距离较长、对传输速度没有特别要求的场景。

总结起来，编码器是将输入信号转换为特定编码形式的输出信号的设备。

它可以通过逻辑门电路来实现，并能够使用不同的编码方式将输入信号转换为输出信号。

编码器的接线方式可以是并行接线或串行接线，具体的选择取决于所需的传输速度和距离。

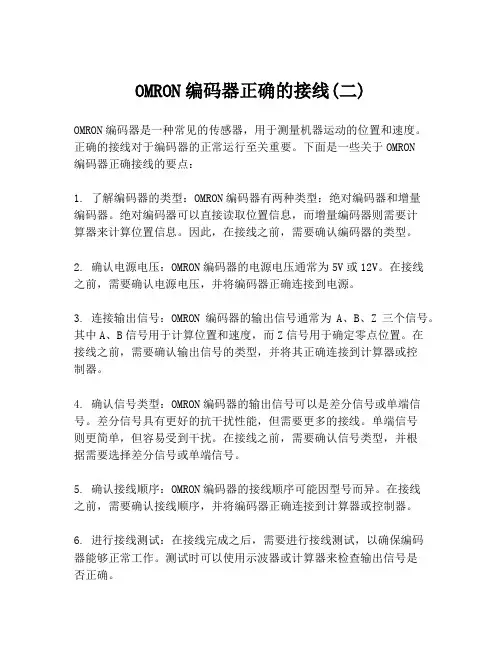

OMRON编码器正确的接线(二)

OMRON编码器正确的接线(二)OMRON编码器是一种常见的传感器，用于测量机器运动的位置和速度。

正确的接线对于编码器的正常运行至关重要。

下面是一些关于OMRON编码器正确接线的要点：1. 了解编码器的类型：OMRON编码器有两种类型：绝对编码器和增量编码器。

绝对编码器可以直接读取位置信息，而增量编码器则需要计算器来计算位置信息。

因此，在接线之前，需要确认编码器的类型。

2. 确认电源电压：OMRON编码器的电源电压通常为5V或12V。

在接线之前，需要确认电源电压，并将编码器正确连接到电源。

3. 连接输出信号：OMRON编码器的输出信号通常为A、B、Z三个信号。

其中A、B信号用于计算位置和速度，而Z信号用于确定零点位置。

在接线之前，需要确认输出信号的类型，并将其正确连接到计算器或控制器。

4. 确认信号类型：OMRON编码器的输出信号可以是差分信号或单端信号。

差分信号具有更好的抗干扰性能，但需要更多的接线。

单端信号则更简单，但容易受到干扰。

在接线之前，需要确认信号类型，并根据需要选择差分信号或单端信号。

5. 确认接线顺序：OMRON编码器的接线顺序可能因型号而异。

在接线之前，需要确认接线顺序，并将编码器正确连接到计算器或控制器。

6. 进行接线测试：在接线完成之后，需要进行接线测试，以确保编码器能够正常工作。

测试时可以使用示波器或计算器来检查输出信号是否正确。

以上是关于OMRON编码器正确接线的要点。

正确的接线可以确保编码器正常工作，从而提高机器的精度和可靠性。

绝对值编码器

绝对值编码器简介（Absolute Encoder）绝对值编码器简介（Absolute Encoder）是相对于增量而言的，顾名思义，所谓绝对就是编码器的输出信号在一周或多周运转的过程中，其每一位置和角度所对应的输出编码值都是唯一对应的，如此，便具备掉电记忆绝对之功能也。

绝对式编码器是依据计算机原理中的位码来设计的，比如：8位码（0000 0011），16位码，32位码等。

把这些位码信息反映在编码器的码盘上，就是多道光通道刻线，每道刻线依次以2线、4线、8线、16线。

编排。

如此编排的结果，比如对一个单圈绝对式而言，便是把一周360°分为2的4次方，2的8次方，2的16次方，，，，位数越高，则精度越高，量程亦越大。

这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。

这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。

绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。

这样，编码器的抗干扰特性、数据的可靠性大大提高了。

单圈绝对值编码器到多圈绝对值编码器旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称之为单圈绝对值编码器。

如果要测量旋转超过360度范围，就要用到多圈绝对值编码器。

编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。

多圈编码器另一个优点是由于测量范围大，实际使用往往富裕较多，这样在安装时不必要费劲找零点，将某一中间位置作为起始点就可以了，而大大简化了安装调试难度。

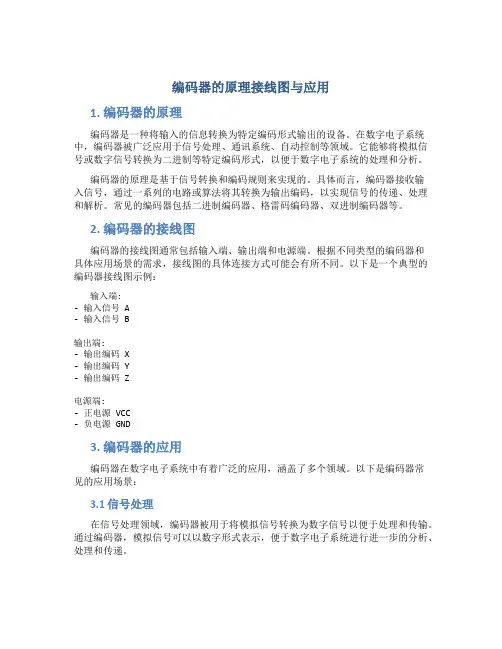

编码器的原理接线图与应用

编码器的原理接线图与应用1. 编码器的原理编码器是一种将输入的信息转换为特定编码形式输出的设备。

在数字电子系统中，编码器被广泛应用于信号处理、通讯系统、自动控制等领域。

它能够将模拟信号或数字信号转换为二进制等特定编码形式，以便于数字电子系统的处理和分析。

编码器的原理是基于信号转换和编码规则来实现的。

具体而言，编码器接收输入信号，通过一系列的电路或算法将其转换为输出编码，以实现信号的传递、处理和解析。

常见的编码器包括二进制编码器、格雷码编码器、双进制编码器等。

2. 编码器的接线图编码器的接线图通常包括输入端、输出端和电源端。

根据不同类型的编码器和具体应用场景的需求，接线图的具体连接方式可能会有所不同。

以下是一个典型的编码器接线图示例：输入端:- 输入信号 A- 输入信号 B输出端:- 输出编码 X- 输出编码 Y- 输出编码 Z电源端:- 正电源 VCC- 负电源 GND3. 编码器的应用编码器在数字电子系统中有着广泛的应用，涵盖了多个领域。

以下是编码器常见的应用场景：3.1 信号处理在信号处理领域，编码器被用于将模拟信号转换为数字信号以便于处理和传输。

通过编码器，模拟信号可以以数字形式表示，便于数字电子系统进行进一步的分析、处理和传递。

3.2 通讯系统编码器在通讯系统中扮演着关键角色。

它可以将信号转换为特定编码形式，以便于在传输过程中提高信号的可靠性和传输效率。

常见的应用包括调制解调器和数据压缩等。

3.3 自动控制在自动控制系统中，编码器常用于将传感器获取的物理量转换为数字信号，以实现自动控制和反馈调节。

通过编码器，可以将物理量转换为数字形式，便于电子设备进行分析和控制。

3.4 其他应用除了上述应用场景外，编码器还广泛应用于音频信号处理、视频编码、数据存储等领域。

在音频信号处理中，编码器可以将声音信号转换为数字形式，以便于音频文件的存储和处理。

在视频编码中，编码器可以将模拟视频信号转换为数字视频信号，以便于视频压缩和传输。

AVM58绝对值编码器接线说明书

预置输入
计数方向的输入选择
输入
Ue ^
过滤器逻辑下拉
IN
Ue ^
上推过滤器逻辑
时钟输入（２线）
光电隔离的时钟输入符合标准ＲＳ４２２接口．控制模块时钟同步数据在电气接口与编码器之间传输，在＂ｃｌｏｃｋ＋＂与＂ｃｌｏｃｋ－＂之间接１２０欧电阻已在出厂时完成．
脉冲图通地袍换时钟数据线来移动．
9213
D1: Ø6 mm, D2: Ø6 mm
9401
D1: Ø6 mm, D2: Ø6 mm
9402
D1: Ø6 mm, D2: Ø6 mm
9404
D1: Ø6 mm, D2: Ø6 mm
9409
D1: Ø6 mm, D2: Ø6 mm
KW
罩和套件９３００ａｎｄ９３１１－３
ø58 ø50h7 ø6h7
0.5 + 0.1 53.5
3 x 120˚ ø58 ø52 ø36f8 ø10h7
0.5 + 0.1 53.5
3 x 120˚
ø58 ø50x 120˚ ø58 ø52 ø36f8 ø10h7
0.5 + 0.1 54
3 x 120˚
–
命名／规格特性
订货代码
D1: Ø10 mm, D2: Ø10 mm
9401
D1: Ø10 mm, D2: Ø10 mm
9404
D1: Ø10 mm, D2: Ø10 mm
9409
D1: Ø10 mm, D2: Ø10 mm
KW
塑料
9101, 10
橡胶
9102, 10
重量转速
约. 460 g (组合 1) 约. 800 g (组合 2) 最大. 6000 min-1

e6b2cwz6c编码器接线原理

编码器是一种用来将机械或光学运动转换成电子信号的设备。

它可以将运动的信息转换成数字形式，用于控制系统或者数据采集。

在编码器中，接线是非常重要的一部分，正确的接线可以确保编码器正常工作，反之则会导致编码器失效。

本文将介绍编码器接线的原理和方法。

一、编码器接线的原理1.编码器的工作原理编码器是由光电传感器和旋转盘（或者线性标尺）组成的。

当旋转盘或者线性标尺发生运动时，光电传感器会感应到运动的变化，然后将这些变化转换成电子信号。

这些电子信号可以表示旋转的方向和速度，也可以用来计数和控制。

2.编码器的接线原理编码器接线的原理是将光电传感器产生的信号接入到相应的控制系统或者数据采集卡中，以便进行信号的处理和分析。

一般来说，编码器的接线会包括信号线、供电线和接地线。

信号线用来传输编码器产生的信号，供电线用来为编码器提供工作电源，接地线用来保证信号的稳定和可靠传输。

二、编码器接线的方法1.确定编码器的接线方式在进行编码器接线之前，首先需要确定编码器的接线方式。

一般来说，编码器的接线方式有两种，分别是增量式编码器和绝对式编码器。

增量式编码器的接线比较简单，一般只需要将信号线、供电线和接地线接入相应的接口即可。

而绝对式编码器的接线比较复杂，需要根据具体的接口和信号类型来确定接线方式。

2.进行接线测试在确定了编码器的接线方式之后，需要进行接线测试。

接线测试的目的是验证接线的正确性，确保编码器可以正常工作。

接线测试一般包括对信号线、供电线和接地线进行测试，检测它们之间的连接是否正常，以及信号的稳定性和准确性。

3.接线固定接线测试通过之后，需要对接线进行固定。

接线固定的目的是防止接线在运动中松动或者断开，导致编码器失效。

一般来说，可以使用绝缘胶带或者接线端子来固定接线，确保接线的可靠性和稳定性。

三、总结编码器是将机械或者光学运动转换成电子信号的设备，它在自动化控制和数据采集中起着重要的作用。

正确的接线是确保编码器正常工作的关键，我们需要了解编码器的接线原理和方法，确保接线的正确性和稳定性。

绝对值编码器的工作原理

绝对值编码器的工作原理引言概述：绝对值编码器是一种常用的数字编码器，用于将摹拟信号转换为数字信号。

它的工作原理基于绝对值运算，能够准确地测量输入信号的幅度，并将其转换为二进制码。

本文将详细介绍绝对值编码器的工作原理，包括其结构和工作过程。

一、绝对值编码器的结构1.1 采样电路绝对值编码器的采样电路用于对输入信号进行采样，通常采用摹拟电路实现。

采样电路能够将输入信号的幅度进行采样，并将其转换为摹拟电压。

1.2 绝对值运算电路绝对值编码器的核心部份是绝对值运算电路，它能够对输入信号进行绝对值运算。

绝对值运算电路通常采用运算放大器和二极管配置实现。

当输入信号为正时，运算放大器输出与输入信号相等；当输入信号为负时，运算放大器输出与输入信号相反。

1.3 编码电路绝对值编码器的编码电路用于将绝对值运算电路的输出转换为二进制码。

编码电路通常采用逻辑门电路实现，根据绝对值运算电路的输出情况，将其转换为相应的二进制码。

二、绝对值编码器的工作过程2.1 采样绝对值编码器首先对输入信号进行采样，将其转换为摹拟电压。

采样电路通常采用采样保持电路，能够将输入信号的幅度进行采样，并将其保持在一个固定的电压值上。

2.2 绝对值运算采样后的信号经过绝对值运算电路，进行绝对值运算。

当输入信号为正时，绝对值运算电路输出与输入信号相等；当输入信号为负时，绝对值运算电路输出与输入信号相反。

2.3 编码绝对值运算电路的输出经过编码电路，将其转换为二进制码。

编码电路根据绝对值运算电路的输出情况，将其转换为相应的二进制码。

常用的编码方式有二进制编码、格雷码等。

三、绝对值编码器的优势3.1 精度高绝对值编码器能够准确地测量输入信号的幅度，具有较高的精度。

相比于其他编码器，绝对值编码器能够更加精确地转换摹拟信号为数字信号。

3.2 抗干扰能力强绝对值编码器采用摹拟电路进行采样和绝对值运算，能够有效地反抗信号干扰。

在复杂的电磁环境中，绝对值编码器能够保持较好的稳定性和可靠性。

详细图文解析编码器正确的接线方法

详细图文解析编码器正确的接线方法
编码器正确的接线方法：
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。

（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。

（3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。

（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接。

绝对值编码器的工作原理

绝对值编码器的工作原理引言概述：绝对值编码器是一种常用的电子设备，用于将模拟信号转换为数字信号。

它具有高精度和稳定性的特点，被广泛应用于工业自动化、机器人控制和传感器测量等领域。

本文将详细介绍绝对值编码器的工作原理，包括信号采集、编码和数字信号输出等方面。

正文内容：1. 信号采集1.1 传感器原理绝对值编码器的工作原理基于传感器的测量原理。

传感器可以通过不同的物理量（如位移、角度、压力等）转换为电信号。

常见的传感器包括光电传感器、霍尔传感器和电容传感器等。

1.2 信号调理采集到的传感器信号通常需要进行调理，以满足绝对值编码器的输入要求。

信号调理可以包括放大、滤波、线性化等处理步骤，以提高信号质量和准确度。

2. 编码2.1 磁性编码绝对值编码器常使用磁性编码技术进行信号编码。

磁性编码器通过在旋转轴上安装磁性刻度盘和传感器头，利用磁场的变化来实现信号的编码。

磁性编码器具有高分辨率和抗干扰能力强的特点。

2.2 光学编码光学编码器是另一种常见的编码技术。

它利用光电传感器和光栅等光学元件，通过光的衍射和反射来实现信号的编码。

光学编码器具有高速度和高精度的特点，适用于需要高速和高精度的应用场景。

3. 数字信号输出3.1 脉冲输出绝对值编码器的主要输出形式是脉冲信号。

脉冲信号的频率和脉冲数与被测量的物理量相关联。

通常，脉冲信号可以通过计数器进行计数，从而得到准确的测量结果。

3.2 并行输出某些绝对值编码器还支持并行输出，即将编码结果以并行数据的形式输出。

并行输出可以提高数据传输速度和系统响应时间，适用于对实时性要求较高的应用场景。

总结：绝对值编码器是一种重要的电子设备，它通过信号采集、编码和数字信号输出等步骤实现模拟信号到数字信号的转换。

信号采集阶段需要传感器原理和信号调理技术的支持，编码阶段可以采用磁性编码和光学编码等不同的技术，数字信号输出主要以脉冲输出和并行输出为主。

绝对值编码器在工业自动化和机器人控制等领域具有广泛的应用前景，其高精度和稳定性为各行各业的测量和控制任务提供了可靠的解决方案。

详细图文解析编码器正确的接线方法

详细图文解析编码器正确的接线方法
编码器正确的接线方法：
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。

（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。

（3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。

（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接
电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源负极。

（5）图1 为线驱动编码器的接线原理，图2 为实际接线图，黑色线接A0+，黑红镶边线A0-，白色线接B0+，白红镶边线接B0-, 橙色线接Z0+，橙红镶边线接Z0-，褐色线接电源+5V，蓝色线接电源0V，切勿接线错误。

。

编码器工作原理及作用

编码器工作原理及作用工作原理德国siko编码器由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。

分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

作用它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。

编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。

这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。

在ELTRA编码器中角位移的转换采用了光电扫描原理。

读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。

此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。

接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。

一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。

故障现象：1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”。

编码器的工作原理及接线

编码器的工作原理及接线编码器是一种广泛应用于数字信号处理和通信系统中的重要设备，它的工作原理及接线对于数字信号的传输和处理起着至关重要的作用。

本文将从编码器的工作原理和接线两个方面进行详细介绍。

首先，我们来了解一下编码器的工作原理。

编码器是一种能够将输入信号转换为特定编码形式的设备，它通常用于将模拟信号或数字信号转换为特定的编码格式，以便于传输和处理。

编码器的工作原理主要包括信号采样、量化、编码和调制等几个关键步骤。

首先是信号采样，即对输入信号进行采样和量化。

在这一步骤中，编码器会对输入信号进行周期性的采样，将连续的模拟信号转换为离散的数字信号，并对其进行量化处理，将连续的信号值转换为离散的信号级别。

接下来是编码，编码器会将量化后的数字信号进行编码处理，将其转换为特定的编码格式，以便于传输和处理。

常见的编码方式包括脉冲编码调制（PCM）、差分编码调制（DM）、直接序列扩频（DSSS）等。

最后是调制，编码器会将经过编码处理的数字信号进行调制，将其转换为适合传输的模拟信号或数字信号，以便于在通信系统中进行传输和处理。

常见的调制方式包括频移键控（FSK）、相移键控（PSK）、正交振幅调制（QAM）等。

接下来，我们来讨论编码器的接线方法。

编码器的接线方法通常包括输入接线和输出接线两个方面。

在输入接线方面，编码器通常需要接收来自传感器或其他设备的输入信号，因此在接线时需要注意接线的正确性和稳定性，以确保输入信号的准确性和可靠性。

在输出接线方面，编码器通常需要将编码后的信号输出给其他设备或系统进行进一步的处理或传输。

因此在接线时需要注意输出信号的传输距离、传输介质和接收设备的兼容性，以确保输出信号的稳定性和可靠性。

总结一下，编码器是一种重要的数字信号处理设备，它的工作原理包括信号采样、量化、编码和调制等几个关键步骤，而在接线方面需要注意输入信号的准确性和稳定性，以及输出信号的稳定性和可靠性。

只有深入了解编码器的工作原理和接线方法，才能更好地应用和维护编码器设备，确保其在数字信号处理和通信系统中的正常运行。

绝对值编码器的工作原理

绝对值编码器的工作原理标题：绝对值编码器的工作原理引言概述：绝对值编码器是一种广泛应用于工业控制系统和机器人领域的传感器设备，它能够准确测量旋转或者线性位置，并将其转换为数字信号输出。

本文将详细介绍绝对值编码器的工作原理，匡助读者更好地理解其工作方式和应用场景。

一、光电传感器1.1 发射器和接收器：绝对值编码器中的光电传感器由发射器和接收器组成，发射器发出光束，接收器接收光束。

1.2 光栅：光电传感器中常用的光栅结构，通过光栅的变化来测量位置。

1.3 工作原理：光电传感器通过接收到的光束的变化，来确定位置信息。

二、编码盘2.1 磁性编码盘：某些绝对值编码器采用磁性编码盘，能够更精准地测量位置。

2.2 光栅编码盘：另一种常见的编码盘是光栅编码盘，通过光栅的变化来测量位置。

2.3 工作原理：编码盘上的编码信息与光电传感器配合，通过信号的变化来确定位置。

三、信号处理3.1 可编程逻辑器件（PLC）：绝对值编码器常与PLC配合使用，将信号转换为数字信号。

3.2 解码器：信号处理器中的解码器能够将编码器输出的信号转换为可读的位置信息。

3.3 工作原理：信号处理器通过对编码器输出的信号进行解析和处理，得到准确的位置信息。

四、数据传输4.1 数字信号输出：绝对值编码器将测量到的位置信息转换为数字信号输出。

4.2 通信接口：绝对值编码器通常具有通信接口，能够与其他设备进行数据传输。

4.3 工作原理：数据传输模块将编码器输出的数字信号传输给控制系统，实现位置信息的实时监测和控制。

五、应用场景5.1 工业自动化：绝对值编码器广泛应用于工业机器人、数控机床等领域，实现位置精准控制。

5.2 机械创造：在机械创造领域，绝对值编码器能够准确测量零件的位置，保证产品质量。

5.3 其他领域：绝对值编码器还被应用于医疗设备、航空航天等领域，发挥重要作用。

结论：绝对值编码器通过光电传感器、编码盘、信号处理和数据传输等模块的协作，能够准确测量位置信息并输出数字信号，广泛应用于工业控制系统和机器人领域。

编码器的工作原理

编码器的工作原理
编码器是一种常见的电子设备，它在许多领域都有着重要的作用，比如数字通信、计算机系统、工业控制等。

那么，编码器的工作原理是什么呢？下面我们将从基本原理、工作过程和应用领域等方面进行介绍。

首先，我们来了解一下编码器的基本原理。

编码器是一种将机械位移或角度转换为数字信号的装置。

它可以将机械运动转换为数字信号输出，以便于计算机或控制系统进行处理。

编码器通常由测量部分和信号处理部分组成，测量部分用于测量机械位移或角度，信号处理部分则将测量到的信号转换为数字信号输出。

其次，我们来了解一下编码器的工作过程。

编码器的工作过程可以分为测量、信号处理和输出三个步骤。

首先，测量部分通过内部的传感器或光电器件来测量机械位移或角度，然后将测量到的信号传输给信号处理部分。

信号处理部分会将测量到的模拟信号转换为数字信号，并进行相应的处理，最终输出数字信号供计算机或控制系统使用。

接下来，我们来了解一下编码器的应用领域。

编码器在工业控制领域有着广泛的应用，比如在数控机床、机器人、自动化生产线等设备中常常使用编码器来测量机械位移或角度，以实现精确的位置控制。

此外，编码器还在数字通信、计算机系统等领域有着重要的应用，比如在通信设备中用于信号的编码和解码，以及在计算机系统中用于位置反馈和运动控制等方面。

总的来说，编码器是一种将机械位移或角度转换为数字信号的装置，它的工作原理包括测量、信号处理和输出三个步骤。

编码器在工业控制、数字通信、计算机系统等领域都有着重要的应用，可以实现位置控制、信号编解码等功能。

通过对编码器的工作原理进行深入了解，我们可以更好地应用和理解这一重要的电子设备。

绝对值编码器原理

绝对值编码器原理绝对值编码器是一种常见的数字电路，用于将输入的模拟信号转换成绝对值信号输出。

它在许多领域都有着广泛的应用，比如音频处理、通信系统、医疗设备等。

在本文中，我们将深入探讨绝对值编码器的原理及其工作方式。

绝对值编码器的原理非常简单，它主要由一个绝对值运算器和一个比较器组成。

绝对值运算器用于将输入信号取绝对值，而比较器则用于判断输入信号的正负，并输出相应的信号。

当输入信号为正时，比较器输出与输入信号相同的数值；当输入信号为负时，比较器输出与输入信号相反的数值。

通过这样的处理，绝对值编码器可以将任意输入信号转换成其绝对值输出。

在绝对值编码器的工作过程中，绝对值运算器起着至关重要的作用。

它通常采用运算放大器和二极管来实现。

当输入信号为正时，运算放大器直接放大输入信号；当输入信号为负时，二极管将输入信号反相并放大，从而得到其绝对值输出。

这样的设计使得绝对值编码器能够高效地实现信号的绝对值转换。

除了绝对值运算器，比较器也是绝对值编码器不可或缺的组成部分。

比较器通常采用运算放大器和反相输入来实现。

当输入信号为正时，比较器输出与输入信号相同的数值；当输入信号为负时，比较器输出与输入信号相反的数值。

通过这样的设计，绝对值编码器可以准确地判断输入信号的正负，并输出相应的绝对值信号。

绝对值编码器的原理虽然简单，但其在实际应用中具有重要的意义。

它可以帮助我们实现信号的绝对值转换，从而在音频处理、通信系统、医疗设备等领域发挥重要作用。

通过对绝对值编码器原理的深入理解，我们可以更好地应用它，将其发挥出最大的效用。

总的来说，绝对值编码器是一种常见的数字电路，其原理简单而重要。

通过绝对值运算器和比较器的配合，它可以高效地实现信号的绝对值转换。

在实际应用中，我们可以根据其原理灵活运用，从而更好地满足不同领域的需求。

希望本文对您对绝对值编码器的理解有所帮助。

艾迪科-绝对值系列 CANopen 编码器使用说明书

威海艾迪科电子科技股份有限公司多圈CANopen编码器使用说明书1.工作原理采用永久磁铁和磁感应元件，经过磁电转换，将轴的角度位移转换成电信号输出。

2.用途及特点本产品可以广泛用于各种自动控制、监控领域、测量领域，如机械制造、船舶、纺织、印刷、航空、军工、试验机、电梯等。

本产品具有抗震动、耐腐蚀、耐污染、体积小成本低、可靠性高、结构简单等特点。

3.产品型号说明法兰形式为半空心轴板簧安装，主尺寸为58mm；出线方式为电缆侧出，空心轴直径为12mm，多圈绝ADK-K58L12-MA12/13B4CLP3.1机械参数允许最大机械转速启动力矩（N·M）轴最大负荷转动惯量（Kg·m2）重量（Kg）轴向径向3000r/min9.8×10-429.4N19.6N8.0×10-70.23.2电气参数电源电压单圈分辨率多圈分辨率输出形式8-30V13位12位CANopen3.3环境参数工作温度储存温度最大湿度防护等级）-25℃～85℃-25℃～85℃85%无凝露IP54 3.4接线表(编码器接线颜色定义以编码器外壳标签为准)信号DC8～30V GND(0V)CAN-H CAN-L线色红黑白灰4.CANopen使用说明本类编码器遵循“编码器设备行规Class2”，一般都用作从设备。

对于本手册未涉及的内容，请参考文档“CiA标准规范301”和“CiA标准规范406”（这两个规范可以从网站得到）的相关部分。

4.1EDS文件EDS文件与CANopen编码器一起提供给客户，在试用CANopen编码器前请在CANopen主控制器上安装EDS文件。

4.2状态机该CANopen设备可以处于不同的工作状态，通过向它发送特定的NMT报文，可以在不同的工作状态之间切换。

状态图如下所示：序号描述（1）上电（2）初始化完成，自动发送启动信息（3）N MT报文“启动远程节点”（4）N MT报文“进行预运行”（5）N MT报文“关闭远程节点”（6）N MT报文“复位节点”或“复位通讯”4.2.1初始化这是上电或硬件复位后，CANopen设备首次进入的状态。

编码器的类型与原理

增量式编码器的输出示意图
增量式编码器的连接原理
1 单相连接用与单方向计数,单向测速 2 A B两相连接,用于正反向计数，用于判断正反方向和测速 3 A B C 三相连接用于带参考位修正的判断测速 4 A -A B -B C -C连接，由于带有对称的负信号连接电流对电缆的磁场贡献为零，衰减最小，抗干扰较强，可以进行长距离输出
光栅尺编码器
光栅位移传感器的工作原理，是由一对光栅副中的主光栅（即标尺光栅）和副光栅（即指示光栅）进行相对位移时，在光的干涉与衍射共同作用下产生黑白相间（或明暗相间）的规则条纹图形，称之为莫尔条纹。经过光电器件转换使黑白（或明暗）相同的条纹转换成正弦波变化的电信号，再经过放大器放大，整形电路整形后，得到两路相差为90o 的正弦波或方波，送入光栅数显表计数显示。
机械方面：
安装时注意允许的轴负载应保证编码器轴与用户输出轴的不同轴度＜ 0.20mm，与轴线的偏角＜1.5° 安装时严禁敲击和摔打碰撞，以免损坏轴系和码盘长期使用时，定期检查固定编码器的螺钉是否松动（每季度一次）
编码器安装方式
编码器在扩展轴上
绝对编码器
通用编码器安装在扩展轴上
如何进行正反向判断
因为A B两相相差90度，可以通过判断A相在先还是B相在先，从而判断正转还是反转
如何进行正反向判断逻辑图
如何进行零位校正
编码器脉冲在传输过程中，可能因为某些原因（如干扰）产生脉冲信号丢失，导致传输误差，此时就需要对其进行及时修正零位信号 C 编码器每旋转一周发一个脉冲，称之为零位脉冲或标识脉冲，零位脉冲用于决定零位置或标识位置。要准确测量零位脉冲，不论旋转方向，零位脉冲均被作为两个通道的高位组合输出。由于通道之间的相位差的存在，零位脉冲仅为脉冲长度的一半。
