加工余量的确定6
确定加工余量的方法
确定加工余量的方法随着现代加工技术的不断发展，加工余量的确定变得越来越重要。
加工余量是指在加工过程中，为了保证加工精度和工件质量而留下的一定量的材料。
加工余量的大小直接影响到工件的精度和质量，因此在加工过程中合理确定加工余量非常重要。
本文将介绍几种常见的确定加工余量的方法。
一、经验法经验法是一种较为简单的方法，可以根据经验和实际情况来确定加工余量。
这种方法通常适用于一些简单的加工工件，如钻孔、车削等。
经验法的确定方式是根据工件的材料、尺寸和形状等因素来确定加工余量。
例如，对于一些硬度较高的材料，应该留下较大的加工余量，以保证工件的精度和质量。
二、计算法计算法是一种较为科学的方法，可以通过计算来确定加工余量。
这种方法通常适用于一些复杂的加工工件，如铸件、锻件等。
计算法的确定方式是根据工件的形状、尺寸、材料和工艺等因素来计算加工余量。
例如，对于一些复杂的铸件，可以通过计算来确定每个加工环节需要留下的加工余量。
三、试验法试验法是一种比较直观的方法，可以通过实际试验来确定加工余量。
这种方法通常适用于一些特殊的加工工件，如高精度零件等。
试验法的确定方式是在实际加工过程中留下一定量的加工余量，然后通过测量和检验来确定加工余量是否合适。
如果加工余量过大或过小，则需要进行相应的调整。
四、仿真法仿真法是一种比较先进的方法，可以通过计算机仿真来确定加工余量。
这种方法通常适用于一些高精度的加工工件，如航空航天零件等。
仿真法的确定方式是通过计算机模拟加工过程，然后根据模拟结果来确定加工余量。
这种方法可以大大提高加工精度和质量，同时也可以减少加工成本和时间。
总之，确定加工余量是加工过程中非常重要的一环。
不同的加工工件和加工要求需要采用不同的方法来确定加工余量。
通过合理确定加工余量可以提高工件的精度和质量，同时也可以减少加工成本和时间。
因此，在加工过程中一定要认真对待加工余量的确定工作。
加工余量的确定
层厚度。加工余量可分为工序加工余量和总加工 余量。 ? 工序加工余量是指某一表面在一道工序中所切除 的金属层厚度，它取决于同一表面相邻工序前后 工序尺寸之差。加工余量分为单面加工余量和双 面加工余量。如平面的加工，加工余量是单边余 量，它等于实际切除的金属层厚度。
xxxxxxxxx
（二）毛坯设计、质量要求及下料尺寸的计算 ? 模具零件毛坯的设计是否合理，对于模具零件加工的
工艺性以及模具的质员和寿命都有很大的影响，在毛坯的 设计中，首先考虑的是毛坯的形式，在决定毛坯形式时主 要考虑以下几个方面： ? 1、模具材料的类别。 根据在模具设汁中规定的模具材料 类别、可以确定毛坏形式。例如精密冲裁模的上、下模座 多为铸钢材料，大型覆盖件检深模的凸模、凹模和压边圈 零件为合金铸铁时，这类零件的毛坯形式必然为铸钢材料， 又如非标准模架的上、下模座材料多为45钢，毛坯形形 式应该是厚钢板的原型材 。 ? 2、模具材料的类别和作用。对于模具结构中的工作零件， 例如精密冲裁模和重载冲压模的工作零件,多为高碳高合金 工具钢，其毛坯形式应该为锻造件，高寿命冲我模的工作 零件材料多为硬质合金。其毛坯形式为粉末冶金件。对于 模具结构中的一般结构件，多选择原型材毛坯形式。
xxxxxxxxx
二、加工余量及毛坯下料尺寸的确定
（一）确定加工余量的方法 ? 1、经验估计法
根据工艺人员的经验确定加工余量的方法，但 这种方法不够准确。为了防止加工余量不够而产 生废品，所估计的加工余量一般偏大，此法常用 于单件小批生产。 ? 2、查表修正法
查阅有关加工余量的手册来确定，应用比较广 泛。在查表时应注意表中数据是公称值。对称表 面（如轴或孔）的加工余量是双边的，非对称表 面的加工余量是单边的。
加工余量的确定..
1. 加工余量概念
（1）总加工余量
总加工余量是指零件加工过 程中，某加工表面所切去的 金属层总厚度。是毛坯尺寸 与零件图样的设计尺寸之差。
（2）工序余量
工序余量是一道工序内切除的 金属层厚度，为相邻两工序的 工序尺寸之差。
（3）总余量为各工序余量之和
（4）公称余量
公称余量是指相邻两 工序的基本尺寸之差。
（5）余量公差
Tz Z max Z min Ti Ti 1
2. 影响加工余量的因素
1、上工序的表面粗糙度和表面缺陷层（图7-24） 2、上工序的尺寸公差（图7－25） 3、上工序各表面间相互位置的空间偏差（图7－26） 4、本工序安装误差（图7-27)
的尺寸及公差。
解: 1)确定封闭环、建立尺寸链、判别增减环。
假废品的出现
只要测量尺寸的超差量小于或等于其余组成环 尺寸公差之和，就有可能出现假废品，为此应对该 零件各有关尺寸进行复检和验算，以免将实际合格 的零件报废而导致浪费。 假废品的出现，给生产质量管理带来诸多麻烦， 因此，不到非不得已，不要使工艺基准与设计基准 不重合。
3.有关余量的尺寸换算
图9-29 精加工余量校核示例 (1)精加工余量校核 当多次加工某一表面时， 由于所采用的工艺基准可能相同，因此，本工 序的余量的变动量不仅与本工序的公差及前一 工序的公差有关，而且还与其它有关工序的公 差有关。在以工序余量为封闭环的工艺尺寸链 中，如果组成环数目较多，由于误差累积原因， 有可能使工序余量过大或过小，因此须对余量 进行校核， 这在制订工艺规程时是一个不可忽 视的问题。由于粗加工的余量一般取值较大， 故粗加工余量一般不进行校核而仅对精加工余 量进行校核。
第七节加工余量的确定
第七节加工余量的确定工艺路线拟定后，需要确定工艺内容，各工序加工尺寸与公差，确定工序尺寸，需先确定加工余量。
一、加工余量的概念加工余量是指加工过程中切除金属层的厚度。
完成某一工序所需切除的金属层厚度称为该工序的加工余量，简称工序余量。
从毛坯到成品的整个工艺过程中，所需切除的金属层厚度称为总加工余量。
总加工余量是同一加工表面各工序余量之和。
即z总=聋五式中Z总——总加工余量；zi——第i道工序的工序余量；N——加工该表面的工序数目。
图1—19知，工序加工余量等于前后工序的基本尺寸公差。
加工余量有双边余量和单边余量之分，平面的加工余量等于实际切削的金属层厚度，是单边余量。
外圆和孔等旋转表面加工余量是双边余量，实际切削的金属层厚度为加工余量数值的一半。
对于外表面Z6=A一B(图1—19(a))对于内表面Z^=6一o(图l一19(b))式中ZB——本工序的加工余量；A——前工序的工序尺寸；B——本工序的工序尺寸。
对于轴2ZB=dA一dB(图1—19(C))对于孔2ZB=db—dA(图1—19(d))式中2ZB——直径上的加工余量；d。
——前工序的加工直径；db——本工序的加工直径。
在制订工艺规程时，是根据各工序的性质来确定工序的加工余量，由此求出各工序尺寸。
由于加工过程中各工序尺寸有制造公差，所以实际切去的余量也是变化的。
因此。
加工余量又可分公称余量最大余量和最小余量见图1-20所示二、影响加工余量的因素加工余量的大小，应按加工要求来定。
jjn-c具、电力等的消耗，提高了加工成本。
图1-20此，应合理地确定加工余量。
加工余量过大，不仅浪费材料，降低生产率，而且增j!jn-c余量过小，又不能修正误差，消除表面缺陷。
因要正确地确定加工余量的大小，必须研究影响最小加工余量大小的因素。
影响最dgJIlI余量的因素很多，主要有：①前工序的表面粗糙度尺。
和表面缺陷层日。
(图1—22)。
加工余量应能保证将它们切除。
为了使工件的加工质量逐步提高，每道工序都应切到加工表面以下的正常金属组织。
加工余量的确定方法
加工余量的确定方法
加工余量是指在加工过程中，为了保证零件尺寸精度和形状精度，特意留下的一定尺寸差，一般为正值。
确定加工余量的方法有以下几种：
1. 根据经验法确定：根据过去的经验和加工零件的特点，确定适当的加工余量。
这种方法简单易行，但需要工人具备丰富的经验。
2. 根据公式法确定：根据零件的设计尺寸、材料特性、加工工艺，利用公式计算得出加工余量。
常见的公式有线性公式、面积公式和体积公式等。
3. 根据定额法确定：根据工艺定额和产品标准，确定加工余量。
这种方法适用于大批量生产，可以确保零件的一致性。
4. 根据测量法确定：先制作出一个初步尺寸较大的零件，然后通过测量零件尺寸并与设计尺寸进行比较，确定需要增加的加工余量。
这种方法需要较为精确的测量工具和技术。
无论采用何种方法确定加工余量，都需要考虑材料性能、工艺要求、设备精度等因素，以保证零件在加工过程中不仅符合设计要求，还能满足使用要求。
加工余量的确定.
图3
由图可看出: 公称加工余量 = 前工序尺寸 - 本工序尺寸 最小加工余量=前工序尺寸的最小值 - 本工序尺寸的最大值 最大加工余量=前工序尺寸的最大值 - 本工序尺寸的最小值 工序加工余量的变动范围（最大加工余量与最小加工余量之差）= 前工序工序尺寸公差+ 本工序的工序尺寸公差
（二）总加工余量：总加工余量是指零件从毛坯变为成品的整个加工过 程中从某一表面所切除金属层的总厚度，也即零件毛坯尺寸与零件图 上设计尺寸之差。总加工余量等于各工序加工余量之和，即
z
zi
总
= zi
i =1
n
式中 n–––某一表面的工序（或工步）数目。
--第i道工序加工余量
图4
二、影响加工余量的因素
（一）前工序的工序尺寸公差（Ta）。
（二）前工序形成的表面粗糙度和表面缺陷层深度（Ra+Da）。
（三）前工序形成的形状误差和位置误差（△x、△w）。
（四）本工序的装夹误差（εb）。
三、确定加工余量的方法
(一）查表修正法 (目前应用最广）
（二）经验估计法 (只适用于单件、小批生产）
（三）分析计算法 (目前应用较少）
余量为单边余量
图1
2、旋转表面：
对于轴：Z=da-db 对于孔：Z=db-da
余量为双边余量
图2
• 工序余量和工序尺寸及其公差的 计算公式： （轴） • Z=Zmin+Ta • Zmax=Z+Tb= Zmin+Ta +Tb • 式中 Zmin——最小工序余量 Zmax——最大工序余量 Ta——上工序尺寸的公差 Tb——本工序尺寸的公差
加工的概念
加工余量：在机械加工过程中，从加工表面切去的金属层厚度。
工件加工余量的确定课件
加工余量的预留对于保证工件的加工 质量和精度至关重要，它能够补偿加 工过程中的各种误差，确保工件达到 预期的加工要求。
加工余量的影响因素
加工方法
不同的加工方法对加工余量的需求不同，例 如铣削、车削、磨削等。
材料特性
工件材料的硬度、韧性、热处理状态等都会 影响加工余量的需求。
设备精度
加工设备的精度对加工余量有直接影响，高 精度的设备可以减小加工余量。
03
实施步骤与注意事项
3. 根据模拟结果确定加工余量。
4. 根据确定的加工余量进行实际加工。
实施步骤与注意事项
01
注意事项
02
1. 在建立计算机模型时，应充分考虑工件的材料、加工设备和工艺参 数等因素，以确保模型的准确性和可靠性。
03
2. 在进行加工过程模拟时，应充分考虑各种可能的影响因素，如切削 力、切削热等，以获得更准确的模拟结果。
工艺参数
切削速度、进给量、切削深度等工艺参数的 选择也会影响加工余量的大小。
加工余量的确定方法
根据经验确定
根据工艺人员和操作人员的经验，结合实际加工情况来确定加工 余量。
试验法
通过试验来测量不同加工参数下的实际加工余量，从而确定最佳的 加工余量。
分析法
通过建立数学模型或仿真模型来预测加工余量的大小，这种方法需 要较为精确的模型和数据支持。
工件加工余量的确定 课件
xx年xx月xx日
• 工件加工余量概述 • 经验估计法 • 统计分析法 • 工艺试验法 • 计算机辅助确定法
目录
01
工件加工余ห้องสมุดไป่ตู้概述
定义与意义
定义
工件加工余量是指在工件加工过程中 ，为了去除工件表面的毛刺、加工痕 迹、材料硬点或保证工件尺寸、形位 精度等而预留的额外材料。
《加工余量的确定》课件
加工余量的作用
01
02
03
控制加工精度
通过合理确定加工余量， 可以保证工件的尺寸、形 状和位置精度，提高产品 质量。
提高生产效率
适当增大加工余量可以减 少加工次数和时间，提高 生产效率。
降低制造成本
合理控制加工余量可以减 少刀具磨损、降低能耗和 减少原材料消耗，从而降 低制造成本。
经验估算法 01
基于经验估算
02
这种方法主要依赖于工程师或技 术人员的经验，通过对比类似案 例或历史数据来估算加工余量。
优点：简单易行，快速得到结果 。
03
缺点：依赖于个人经验，可能存 在误差。
04
统计分析法
01
基于数据统计和分析
02
通过收集大量的加工数据，进行统计分析，找出加工余量与加工参数 之间的关系。
《加工余量的确定》 ppt课件
目录
• 加工余量概述 • 加工余量确定的方法 • 加工余量确定的影响因素 • 加工余量确定的实际应用 • 加工余量确定的发展趋势
01
加工余量概述
加工余量的定义
加工余量：在机械加工过程中，为了 去除工件上多余的材料或达到一定的 加工精度要求，而预先设定的材料去 除量。
切削液的选择
01 02 03 04
切削液的选择对加工余量的确定也有重要影响。
切削液具有冷却、润滑和清洗等作用，能够降低切削温度、减小切削 力和提高加工质量。
选择合适的切削液可以延长刀具的使用寿命，减小刀具的磨损和破损 ，从而合理地确定加工余量。
在选择切削液时，需要考虑工件材料、刀具材料、切削参数和切削条 件等因素。
03
优点：基于数据，较为客观。
加工余量与工序尺寸的确定和基准--2011
③ 尺寸链的分类 a) 按应用场合来分 工艺尺寸链：全部组成环为同一零件的设 计尺寸所形成的尺寸链，如图2。 特点：所有尺寸都在一个零件上 装配尺寸链：全部组成环为不同零件的工 艺尺寸所形成的尺寸链，如图1。 特点：每一个尺寸都分布在不同的零件上
b) 按各环所处的空间位置来分 直线尺寸链：尺寸链中各环位于同一平面内 且相互平行，最为常规最基本的尺寸链。 平面尺寸链：尺寸链中各环位于同一平面或 几个相互平行平面内，但某些组成环不平行 于封闭环的尺寸链。 空间尺寸链：尺寸链中各环不在同一平面且 互不平行。
极限尺寸的计算：
A0max Az max Aj min
A0min Az min Aj max
⑵ 工序尺寸及其公差的确定 ① 工序基准与设计基准重合，即对同一表面进行多
次加工
这种工序尺寸计算较简单，只需根据各工序的加 工余量就可以算出各工序的基本尺寸。其计算顺 序是由最后一道工序开始逐步向前推算。 例：加工某一个钢制零件上的一个孔，其设计尺 0 寸为 72.50.03 mm，表面粗糙度为Ra0.4。现经过 粗镗、半精镗、精镗、粗磨和精磨五次加工，计 算各次加工的工序尺寸及其公差。
尺寸链中在装配过程或加工过程最后形成 的一环。
c) 组成环：加工或装配时直接影响封闭环 精度的各原始尺寸。
尺寸链中对封闭环有影响的全部环。
增环：尺寸链中的组成环，由于该环的变 动引起封闭环同向变动。 减环：尺寸链中的组成环，由于该环的变 动引起封闭环反向变动。
d) 尺寸链的两个主要功能 公差分配（反计算）：已知封闭环基本尺寸 及公差，组成环基本尺寸，求解组成环的公 差。 公差控制（正计算）：已知组成环基本尺寸 及公差，核算封闭环尺寸及公差。
确定加工余量的方法
确定加工余量的方法加工余量是工艺设计中一个非常重要的参数，它决定了产品的尺寸精度、工艺可行性和生产效率等方面。
合理确定加工余量能够提高产品的质量和工艺水平，同时也能够避免由于尺寸不准确而导致的加工失误和产品质量问题。
本文将从常见的加工余量设计方法、加工余量的影响因素以及加工余量与工艺优化的关系等方面进行阐述。
一、常见的加工余量设计方法1. 经验法：经验法是根据以往的加工经验和产品质量要求来确定加工余量的方法。
这种方法的优点是简单、操作方便，但是缺点是依赖经验，无法为不同的工艺和产品提供准确的加工余量设计。
2. 数学模型法：数学模型法是通过建立加工过程的数学模型来确定加工余量的方法。
通过分析和计算各种力学、热力学和动力学等因素的作用，可以建立精确的加工余量计算模型，并根据产品的要求进行合理的加工余量设计。
3. 试验法：试验法是通过实验的方式来确定加工余量的方法。
通过试验可以直接观察和测量产品的尺寸变化，并根据试验结果来确定加工余量的大小。
4. 统计方法：统计方法是通过统计大量实际加工数据来确定加工余量的方法。
通过对实际加工数据的分析和处理，可以确定加工余量的统计分布规律，并根据产品的要求进行合理的加工余量设计。
二、加工余量的影响因素1. 加工材料的性质：加工余量的大小与加工材料的性质有关。
不同性质的材料，其加工余量的大小也不同。
材料的硬度、切削性能、热膨胀系数等都会对加工余量产生影响。
2. 加工方式和工艺参数：不同的加工方式和工艺参数对加工余量的大小有较大的影响。
例如，切削速度、进给量、刀具的磨损等都会对加工余量产生影响。
3. 产品的尺寸精度要求：产品的尺寸精度要求越高，加工余量应该相应增大。
否则，无法保证产品的尺寸精度。
三、加工余量与工艺优化的关系加工余量与工艺优化有着密切的关系。
合理确定加工余量可以提高产品的工艺水平和加工效率，同时也能够减少不必要的加工损失。
1. 提高产品的尺寸精度：加工余量的大小直接影响产品的尺寸精度。
加工余量的确定方法
加工余量的确定方法：
1、查表法
根据工艺手册或工厂中的统计经验资料查表，并结合具体情况加以修正来确定加工余量。
此法在实际生产中广泛应用。
2、经验估算法
凭经验来确定加工余量。
为防止因余量过小而产生废品，所估余量往往偏大。
此法只可用于单件小批生产。
3、分析计算法
通过对影响加工余量的各项因素进行分析和综合计算，来确定所需要的最小工序余量。
它是最经济合理的方法，但必须要有齐全而可靠的实验数据资料，且计算较烦琐，在实际生产中应用尚少。
应该指出的是，对于大批大量生产，应力求采用分析计算法。
二、工序尺寸的确定
工序尺寸及其公差的确定，不仅取决于设计尺寸及加工余量，而且还与工序尺寸的标注方法以及定位基准选择和转换有着密切的关系。
故计算工序尺寸时应根据不同和情况采用不同的方法。
1、设计基准重合时。
A、确定各工序的基本余量
B、确定各工序加工的经济精度
C、根据设计尺寸和各工序余量，从后往前推算各工序基本直到毛坯尺寸
D、最后将各工序尺寸的公差按“人体原则”标注
2、基准不重合时，就必须应用尺寸链原理进行分析计算。
建立尺寸链。
假设：A0为封闭环，A1、A2、为增环，A3为减环。
计算A0？
①基本尺寸：A0=A1+A2-A3
②上下偏差：
上、ES(A0)=ES(A1)+ES(A2)-EI(A3) 增上减下
下、EI(A0)=EI(A1)+EI(A2)-ES(A3) 增下减上
③按“人体原则”标注。
一.加工余量的概念.
二.工序余量的影响因素
机电工程系
第一道粗加工工序余量与毛坯制造精度有关。毛坯 制造精度高则第一道粗加工序加工工序余量小，毛坯 制造精度低则第一道粗加工工序的加工余量就大。其 它工序的工序余量的影响因素有以下几个方面： 1．上工序的尺寸公差 Ta：本工序应切除上道工序尺寸 公差中包含的各种可能产生的误差。 2．上道工序产生的表面粗糙度 Ry和表面缺陷层深度 Ha 。
机电工程系
4
机电工程系
余量公差：工序尺寸有公差，所以加工余量也必然在 某一公差范围内变化，其公差大小等于本道工序尺寸 公差与上道工序尺寸公差之和 TZ=Zmax-Zmin=Tb+Ta TZ——工序余量公差 Zmax——工序最大余量 Zmin——工序最小余量 Tb——本道工序的工序尺寸公差 Ta——上道工序的工序尺寸公差 Zb——工序基本余量
6
机电工程系
7
机电工程系
3．上工序留下的需单独考虑的空间误差εa ，这些误差 可能是上工序加工方法带来的，也可能是热处理后产生 的，也可能是毛坯带来的。如下图所示的轴线直线度误 差和表表1—18所示的各种位置误差。
8
机电工程系
4．本工序的装夹误差εb：定位误差和夹紧误差。此项 误差直接影响被加工表面和切削刀具的相对位置，所 以加工余量中应该包括此项误差。 5．余量计算公式 如下图所示 单边： Z min Ta R y H a ea b
加工总余量：毛坯尺寸与余零件设计尺寸之差，其大 小取决于加工过程中每个工序切除金属层厚度的总和。 工序余量：每一工序所切除的金属层厚度称为工序余 量。 加工总余量和工序余量之间的关系用下式表示：
Z0=Z1+Z2+Z3+…+Zn=
12.4 加工余量和工序尺寸的确定_配机械制造基础(第2版)
ES2 = EI1+ES0 = -0.15+0 = −0.15 mm；
由公式EI0 = EI2−ES1 得： EI2 = ES1+EI0 = −0.05+(−0.15) =- 0.2 mm； 因此A2= 6 0 0 .1 5 0 .2
mm
6 0 0 .2
0 .1 5
mm
列竖式法解尺寸链 口诀：封闭环、增环照抄；减环取反，上下偏差对调。 方法：求组成环各项之和等于封闭环。
尺寸链（环）
基 本 尺 寸
-10 （60） 50
上偏差ES
0.15 （ - 0.15） 0
下偏差EI
0.05 （−0.2） −0.15
A1 A2 A0
6 0 0 .2
0 .1 5
mm
A1
A 0 6 0 .1 5
0 .1
A 2 1 0 0 .0 3
0 .0 5
A 3 2 0 0 .0 3
0 .1
mm，按入体原则表示为A2 = 20.1 0 0 . 4 mm。 0 .3
2）测量基准与设计基准不重合的尺寸换算
加工一轴承座，设计尺寸为A1和A0。由于设计尺寸A0加工时无法直接测量，只 好通过测量A2尺寸来间接保证它，求A2的工序尺寸和公差。
A0为封闭环，A1为减环，A2为增环。 由公式A0 = A2−A1 得： A2 = A1+A0 = 10+50 = 60 mm； 由公式ES0 = ES2−EI1得：
2、尺寸链极值法计算的基本公式
1）封闭环的基本尺寸 封闭环的基本尺寸等于所有增环基本尺寸之和减去所有减 环基本尺寸之和，即：
m n
A0
加工余量的确定
.
2．本工序加工时的装夹误差
装夹误差包括工件的定位误差和夹紧误差， 若用夹具装夹时，还有夹具在机床上的装夹误 差。这些误差会使工件在加工时的位置发生偏 移，所以加工余量还必须考虑装夹误差的影响
.
2．本工序加工时的装夹误差
用三爪自定心卡盘夹持工件外 圆磨削孔时，由于三爪自定心 卡盘定心不准，使工件轴线偏 离主轴旋转轴线e值，造成孔 的磨削余量不均匀。因此，为 确保上工序各项误差和缺陷的 切除，孔的直径余量应增加
2e。
.
1.3 确定加工余量的方法
（1）查表法 （2）经验估计法 （3）分析计算法
.
1.3 确定加工余量的方法
（1）查表法
根据各工厂的生产实践和试验研究积累的数据， 先制成各种表格，再汇集成手册。确定加工余量时 查阅这些手册，再结合工厂的实际情况进行适当修 改后确定。目前，我国各工厂广泛采用查表法。
包容面 Z=本工序基本寸– 上工序基本尺寸
.
加工总余量与工序余量的关系
▪ 工序尺寸都按“入体原则”标注极限偏差即被 包容面的工序尺寸取上偏差为零，包容面的工序 尺寸取下偏差为零 。
.
加工总余量与工序余量的关系
工序余量和工序尺寸及其公差的计算公式：
Z=Zmin+Ta Zmax=Z+Tb=Zmin+Ta+Tb Zmin——最小工序余量； Zmax——最大工序余量； Ta——上工序尺寸的公差； Tb——本工序尺寸的公差。
.
example
加工总余量与工序余量的 关系（适用于包容面和被 包容面）
Z0=Z1+Z2+…+ Z0——加工总余量（毛坯余 量）； Zi——各工序余量； n——工序数。
加工余量的确定6
铣键槽工序的安装
显然，当机械加工中工件的位置精度（平行度、垂直度、同轴度 等），需要经过多次装夹加工后才能获得时，则有关表面的位置精度就 可用上述适当的定位夹紧方法获得，也可以使有关表面的加工安排在工 件的一次装夹中进行，保证加工表面间具有一定的位置精度。这两种方 法，也是机械加工中获得工件位置精度所常用的方法。
1.3 定位基准的选择
在零件图上或实际的零件上，用来确定一些点、 线、面位置时所依据的那些点、线、面称为基 准。 1.3.l 基准的分类
根据基准的用途，基准可分为设计基准和 工艺基准两大类。
1.3.1.1 设计基准 设计人员在零件图上标注尺寸或相互位置关系时 所依据的那些点、线、面称为设计基准。如图（a）， 端面C是端面A.、B的设计基准；中心线O—O是外圆 柱面和加的设计基准；中心O是E面的设计基准。
宜复杂，如轴类和齿轮类零件的毛坯常用锻件。 包括圆形、方形、六角形及其它断面形状的棒料、管料及 板料。棒料常用在普通车床、六角车床及自动和半自动车床上 加工轴类、盘类及套类等中小型零件。冷拉棒料比热轧棒料精 度高且机械性能好，但直径较小。板料常用冷冲压的方法制成 零件，但毛坯的厚度不宜过大。
它是近年来在机械制造业中普遍推广的一种毛坯，其形状可以 很复杂，尺寸精度高，但机械性能差。
在同一工序中，安装次数应尽量少，既可以提高 生产效率，又可以减少由于多次安装带来的加工误差。
（3）工位
为减少工序中的装夹次数，常采用回转工作台
或回转夹具，使工件在一次安装中，可先后在机床
上占有不同的位置进行连续加工，每一个位置所完
成的那部分工序，称一个工位。
加工余量的确定
加工顺序的安排 （1）切削加工顺序安排原则 1)先粗后精
粗精加工分开，按照粗加工—半精加工—精加 工—光整加工顺序。 2)先主后次 ①主要表面加工容易出废品，减少工时浪费。 ②次要表面安排在半精加工之后。 3)先面后孔 平面大而平整容易定位，利于保证相互位置精度。 4)先基面后其它 第一工序首先加工基面，再用精基面加工其它。
简单的工序（或工步）尺寸确定：
根据各工序（或工步）加工余量就可算出各工 序（或工步）的基本尺寸，“由后往前推” 其计算顺序是由最后一道工序（或工步）开始 向前推算。各中间工序（或工步）尺寸的公 差按加工方法的经济精度确定，并按“入体 原则”标注。
1.根据该表面的经济精度确定加工方法 2.查表确定工序余量和毛坯余量（查工艺手册） 3.查表（同1表）确定各工序尺寸公差等级和表面粗糙 度 4.计算工序尺寸，由后往前推算到毛坯尺寸， 孔的工序尺寸＝后道工序尺寸－后道工序余量 轴的工序尺寸＝后道工序尺寸＋后道工序余量 5.标注工序尺寸，终工序尺寸按照零件图标注，中间
2R 2(R - δ) 2δ
上工序留下的形状误差的影响
δ
R-δ R
轴的弯曲对加工余量的影响
旋转轴中心线 工件中心线
5)本工序加工时的安装误差εb
返回本章目录
e
2e
2.确定加工余量的方法
经验估算法 查表修正法 分析计算法
中间工序尺寸及公差的确定
采用“单向入体原则”来标注 包容面（孔）――单向正偏差标注，基本尺 ＋0.03 寸等于最小极限尺寸 如孔1000 被包容面（轴）——单向负偏差标注，基本 0 尺寸等于最大极限尺寸。 如轴 20－0.01 中心距离和毛坯尺寸按双向偏差标注 如100±0.5
加工余量及工序尺寸和公差的确定
加⼯余量及⼯序尺⼨和公差的确定加⼯余量及⼯序尺⼨和公差的确定⼀、加⼯余量的确定（⼀）加⼯余量的概念加⼯总余量：⽑坯经机械加⼯⽽达到零件图的设计尺⼨，⽑坯尺⼨与零件图的设计尺⼨之差，即从被加⼯表⾯上切除的⾦属层总厚度。
⼯序余量：相邻两⼯序的尺⼨差，即在某⼀⼯序所切除的⾦属层厚度。
某个表⾯的加⼯余量。
与加⼯该表⾯各⼯序余量之间有下列的关系：(8-1)式中——加⼯该表⾯的⼯序数；——加⼯总余量；——各⼯序余量。
⼯序余量⼜可以分为单边余量和双边余量。
单边余量：若相邻两⼯序的⼯序尺⼨之差等于被加⼯表⾯任⼀位置上在该⼯序切除的⾦属层厚度。
双边余量：若加⼯回转表⾯时，在⼀个⽅向的⾦属层被切除时，对称⽅向上的⾦属层也等量地同时被切除掉，使相邻两⼯序的⼯序尺⼨之差等于被加⼯表⾯任⼀位置上在该⼯序内切除的⾦属层厚度的两倍。
如图8-11所⽰。
图8-4-1 单边余量和双边余量基本余量、最⼤加⼯余量和最⼩加⼯余量a) b)图8-4-2 基本余量、最⼤余量和最⼩余量加⼯余量变化的公差等于上道⼯序的⼯序尺⼨公差与本⼯序的⼯序尺⼨公差之和。
即(8-2)各个加⼯余量与相应加⼯尺⼨的关系如图8-4-3所⽰。
图8-4-3 加⼯余量与相应加⼯尺⼨（⼆）影响加⼯余量的因素1.上道⼯序加⼯表⾯（或⽑坯表⾯）的表⾯质量包括表⾯粗糙度⾼度和表⾯缺陷层深度；2.上道⼯序的尺⼨公差3.上道⼯序的位置误差4.本⼯序的安装误差（三）确定加⼯余量的⽅法1. 计算法此法是根据⼀定的资料，对影响加⼯余量的各项因素进⾏分析计算，然后综合考虑计算出来的，多⽤于⼤批⼤量⽣产，计算公式如下：对双边余量：(8-3)对单边余量：(8-4)⼀般取2. 查表法以⼯⼚的实际⽣产经验及⼯艺实践积累的有关加⼯余量的资料数据为基础，结合具体加⼯⽅法进⾏适当修正⽽得到加⼯余量的⽅法。
3. 经验法根据⼯艺⼈员的经验来确定加⼯余量的⽅法。
⼆、⼯序尺⼨和公差的确定⼀般情况下，加⼯某表⾯的最终⼯序的尺⼨及公差可直接按零件图的要求来确定。
5.加工余量的确定
学习模块2:模具加工工艺规程的制订
1.6加工余量的确定
1.加工余量的概念
(2)双面余量和单面余量 ①对于回转表面（外圆和内孔等），加工余量是直径上 的余量，在直径上是对称分布的，故称为对称余量,又叫双 面余量。 ②对于平面，由于加工余量只在一面单向分布，因而只 有单面余量。
学习模块2:模具加工工艺规程的制订
学习模块2:模具加工工艺规程的制订
1.6加工余量的确定
1.加工余1.6加工余量的确定
1.加工余量的概念
轴
孔
学习模块2:模具加工工艺规程的制订
1.6加工余量的确定
1.加工余量的概念
学习模块2:模具加工工艺规程的制订
1.6加工余量的确定
1.加工余量的概念
1.6加工余量的确定

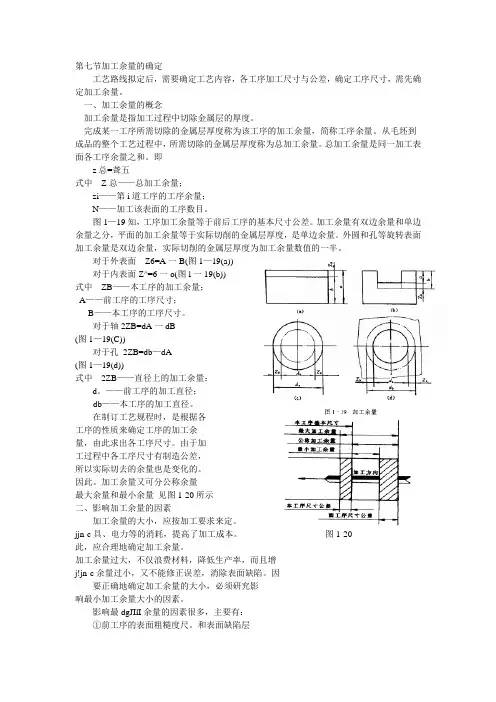

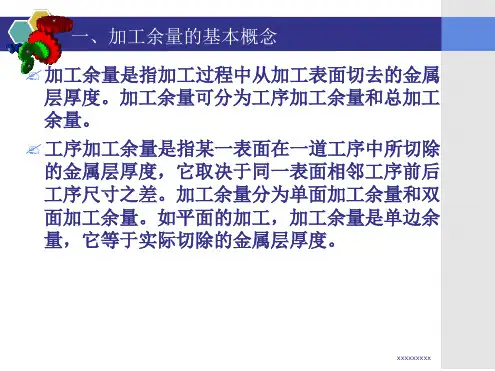

1.加工余量的概念 (3)最大加工余量和最小加工余量 ①工序尺寸 : ◆每道工序完成后应保证的尺寸称为该工序的工序尺寸; ◆由于加工中不可避免地存在误差,所以工序尺寸也有公差, 这种公差称为工序公差; ◆工序尺寸都按“入体原则”标注极限偏差，即被包容面的 工序尺寸取上偏差为零，包容面的工序尺寸取下偏差为零。 毛坯尺寸则按双向布置上、下偏差。
②本工序的基本余量:前道工序的基本尺寸–本道工序的基本尺寸; 本工序的最大余量:前道工序的最大尺寸–本道工序的最小尺寸; 本工序的最小余量:前道工序的最小尺寸–本道工序的最大尺寸。
③工序尺寸、工序公差、加工余量三者关系 。
学习模块2:模具加工工艺规程的制订
1.6加工余量的确定
2.影响加工余量的因素 (1)上工序的各种表面缺陷及误差的影响 ①表面粗糙度Ra和缺陷层深度H1。 ②上工序的尺寸误差T1。 ③上工序的位置误差ρ1。 （2）本工序的装夹误差ε2
