2020-2021物理一模试题分类汇编——家庭电路故障综合附答案
2020-2021【物理】物理一模试题分类汇编——电路类问题综合附答案
一、初中物理电路类问题1．有一种能够节省电能的楼道灯控制开关。
晚上有人走动发出声音，电路接通，灯亮，过一会儿灯才自动熄灭。
不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮。
这种的“光敏”和“声敏”自动装置比较复杂，我们不妨用、这样的两个符号表示，实际上，这就是两个开关：有声音时，是闭合的，环境光线非常暗时，是闭合的。
下列电路图中能实现以上功能的正确电路图是（）A．B．C．D．【答案】B【解析】【详解】由题意可知，这“光敏”和“声敏”自动装置相当于两个开关，有声音时，“声敏”自动装置闭合，环境光线非常暗时，“光敏”自动装置闭合，要求两个开关都闭合时，灯才亮，所以两个开关应该是串联，开关能够控制灯泡，所以灯泡应该与开关串联的。
故选B。
2．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表【答案】D【解析】【分析】【详解】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D 正确．3．如图所示的电路中，当开关S 1，S 2都闭合时，则A ．电压表被烧坏B ．电流表将被烧坏C ．灯L 1亮，灯L 2不亮D ．两只灯泡都将被烧坏【答案】B【解析】【分析】【详解】 开关1S 和2S 都闭合时，两灯以及电压表都被短路，电流表直接和电源连接。
电压表被短路，不会被烧坏；电流表与电源两端直接相连，将被烧坏；两灯都被短路，故灯1L 和2L 都不亮，且都不会被烧坏，故选B 。
4．小明用两个小灯泡L 1、L 2按如图所示电路“探究串联电路中的电压关系”。
闭合开关后，用电压表分别测量U ab 、U bc 、U ac 三处电压。
2020-2021中考物理一模试题分类汇编——家庭电路故障解析
一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
故选A。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．下列关于生活用电常识，正确的是（）A．发现有人触电时，应立即用手将触电者拉开B．控制电灯的开关应该接在火线和灯泡之间C．空气开关跳闸，一定是电路中用电器的总功率过大D．正常使用测电笔检测线路时，没有电流通过人体【答案】B【解析】【分析】【详解】A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。
2020-2021中考物理一模试题分类汇编——家庭电路故障综合附答案

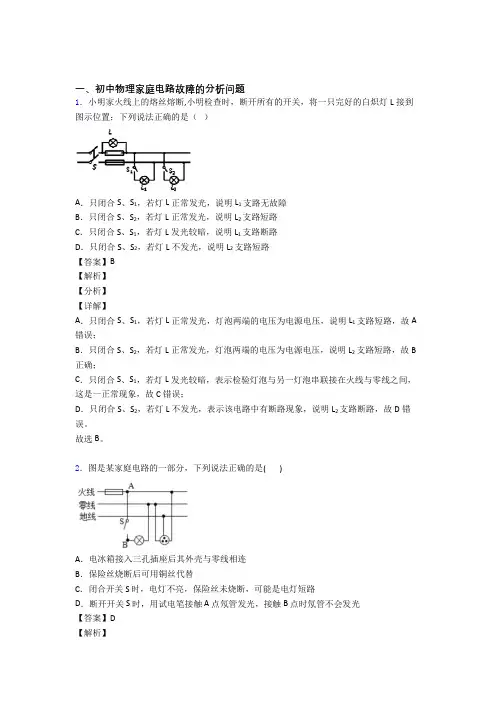

一、初中物理家庭电路故障的分析问题1．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）A．只闭合S、S1，若灯L正常发光，说明L1支路无故障B．只闭合S、S2，若灯L正常发光，说明L2支路短路C．只闭合S、S1，若灯L发光较暗，说明L1支路断路D．只闭合S、S2，若灯L不发光，说明L2支路短路【答案】B【解析】【分析】【详解】A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A 错误；B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B 正确；C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。
故选B。
2．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】【详解】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。
3．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。
在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。
下列分析不合理的是（）A．一定是零线上的熔丝熔断了B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光【答案】B【解析】【详解】A．在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A正确，不符合题意；B．断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不正确，符合题意；C．只断开S1，开关S2的上下接线柱都与火线相连，测电笔的氖管发光，故C正确，不符合题意；D．只断开S2，开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故D正确，不符合题意。
2020-2021深圳【物理】物理一模试题分类汇编——家庭电路故障的分析问题综合
一、初中物理家庭电路故障的分析问题1．电冰箱起动时，与电冰箱并联的台灯变暗。
关于这一现象，下列说法中不正确的是（ ）A ．进户线中电流变大B ．线路中电阻变大C ．线路中热损耗变大D ．灯泡两端的电压变小【答案】B 【解析】 【分析】 【详解】A ．当使用大功率的电冰箱时，电路中的总功率过大，家庭电路的电压一定，由P UI =可知，干路中的电流变大，故A 正确，不符合题意；B ．因电冰箱和台灯是并联的，根据并联电路电阻的特点知，线路中的总电阻变小，故B 错误，符合题意；C ．干路中的电流变大，由2Q I Rt =知，线路中的热损耗变大，故C 正确，不符合题意；D ．因干路中的电流变大，由U IR =知，线路电阻分压变大，台灯两端的电压变小，所以台灯将变暗，故D 正确，不符合题意。
故选B 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
2020-2021物理一模试题分类汇编——电路类问题综合附答案解析

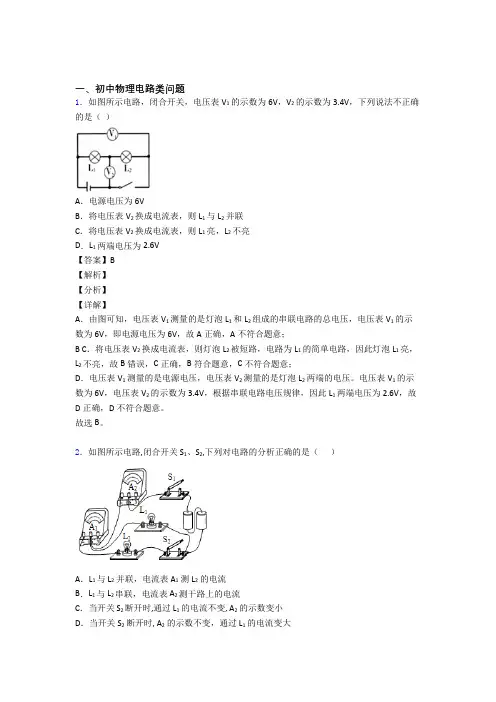

一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）A．电源电压为6VB．将电压表V2换成电流表，则L1与L2并联C．将电压表V2换成电流表，则L1亮，L2不亮D．L1两端电压为2.6V【答案】B【解析】【分析】【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。
电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A．L1 与 L2并联，电流表 A1测 L2的电流B．L1 与 L2 串联，电流表 A2 测干路上的电流C．当开关 S2 断开时,通过 L1的电流不变, A2的示数变小D．当开关 S2断开时, A2的示数不变，通过 L1的电流变大【答案】AC【解析】【分析】【详解】AB．由图可知，闭合开关 S1、S2，L1 与 L2并联，电流表 A1与 L2在同一支路，所以的电流表 A1测 L2的电流，电流表 A2测量干路电流，故A正确、B错误；CD．并联电路各支路互不影响，由图可知，当开关 S2 断开时，L2所在支路断开，通过L2电流为0，通过 L1的电流不变，干路电流表A2示数变小，故C正确、D错误。
3．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】【分析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误；若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．4．下列有关说法正确的是（）A．电路两端有电压，电路中一定有电流B．影响电阻大小的因素是材料和长度C．电动机工作时产热的多少可用Q=UIt计算D．电功率是表示电流做功快慢的物理量【答案】D【解析】【分析】电压是形成电流的原因；电路中有电压且电路是通路，电路中才有电流．导体的电阻与导体的材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即2．电功率的物理意义是表示电流做功快慢的物理量．Q I Rt【详解】A 、电路两端有电压，电路中不一定有电流，还要看电路是否是通路；故A 错误；B 、导体的电阻与导体的材料、长度、横截面积有关．故B 错误；C 、电动机不属于纯电阻电路，故产热多少只能用2Q I Rt 计算．故C 错误；D 、电功率是表示电流做功快慢的物理量；故D 正确； 故选D ． 【点睛】此题考查电学的多个知识点，理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义；可解答此题．5．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是( )A ．B ．C ．D ．【答案】B 【解析】 【分析】 【详解】由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。
2020-2021【物理】物理一模试题分类汇编——家庭电路故障的分析问题综合及答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x ”的位置发生了断路，则A 点通过灯泡、开关与火线连通，A 点与零线之间断开，即A 点也带电，故A 点会使氖管发光。
3．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
2020-2021中考物理一模试题分类汇编——家庭电路故障的分析问题综合附答案解析
一、初中物理家庭电路故障的分析问题 1．关于家庭电路，下列说法正确的是（ ）A ．空气开关“跳闸”的原因可能是用电器发生了短路B ．使用试电笔时，手不要接触笔尾金属体，以免触电C ．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D ．家庭电路中开关接在火线或零线上都可以 【答案】A 【解析】 【详解】A ．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A 正确；B ．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B 错误；C ．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C 错误；D ．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D 错误。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．电工师傅常用一只标有“220V 100W ”的白炽灯L 0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
2020-2021【物理】物理一模试题分类汇编——家庭电路故障的分析问题综合及详细答案
一、初中物理家庭电路故障的分析问题1．“注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法错误的是（）A．家庭电路中空气开关跳闸一定是发生了短路B．使用验电笔时，手必须接触笔尾金属部分C．雷雨天，人不能在高处打伞行走，否则可能会被雷击中D．如果发生触电事故，应立即切断电源，然后施救【答案】A【解析】【分析】(1)家庭电路中电流过大的原因是总功率过大和短路；(2)使用测电笔时，手必须接笔尾金属体；(3)雷电容易击中地面上尖端的突起物；(4)发现有人触电或电引起的火灾，首先切断电源。
【详解】A．家庭电路中空气开关跳闸，可能是发生了短路，也可能是用电器的总功率过大，故A 错误，符合题意；B．使用验电笔时，手必须接触笔尾金属部分，不能接触其笔尖部分，故B正确，不符合题意；C．雷雨天打伞是很危险的，可能会被雷击，故C正确，不符合题意；D．发生触电事故，切断电源是首先要做的，然后施救，故D正确，不符合题意。
故选A。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
2020-2021中考物理一模试题分类汇编——家庭电路故障综合含答案解析
一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。
2．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。
3．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）A．两灯的灯丝都烧断了B．三线插座的接地线断了C．进户的火线熔丝断了D．进户的零线熔丝断了【答案】D【解析】【详解】A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；B．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；C．当进户线的火线熔丝断了时，灯泡不不会发光，三孔插座左右孔都不会发光，故C不符合题意；D．当进户的零线熔丝断了时，电路不能构成保护电路，没有电流，两灯泡不发光，用测电笔分别插入三线插座的左右两孔，氖管均发光，故D符合题意。
2020-2021中考物理一模试题分类汇编——家庭电路故障的分析问题综合含答案解析
一、初中物理家庭电路故障的分析问题1．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。
他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（）A．灯L1断路B．灯L1短路C．灯L2短路D．灯L2断路【答案】A【解析】【详解】由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。
2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
2020-2021中考物理一模试题分类汇编——家庭电路故障的分析问题综合及答案解析
一、初中物理家庭电路故障的分析问题1．关于家庭电路及安全用电，下列说法中正确的是（）A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．插头中标着“E”的导线和用电器的金属外壳相连【答案】D【解析】【详解】A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；B．电视机待机时会消耗电能，B错误；C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D 正确。
2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易【解析】【详解】[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 _______(选填“C ”或“D ”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S 该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻 短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
2020-2021备战中考物理一模试题分类汇编——家庭电路故障综合含答案解析
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。
则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。
关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
物理一模试题分类汇编——家庭电路故障综合附答案
一、初中物理家庭电路故障的分析问题1．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（）A．AC段B．CD段C．电灯R短路D．BD段【答案】D【解析】【详解】A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R 不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；故选D。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。
【物理】物理一模试题分类汇编——家庭电路故障的分析问题综合及答案
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。
在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。
下列分析合理的是（）A．一定是电路超负荷工作B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光【答案】D【解析】【分析】【详解】A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。
故选D。
2．电工师傅常用一只标有“220 V 40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：(1)如果要检查L1所在支路，则要同时闭合的开关是_________；(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。
【答案】S、S1比正常发光时暗短路【解析】【分析】【详解】(1)[1]由图可知，开关S处于干路，L1、L2、L3并联，由于并联互不干扰，则为检测L1所在支路，只需闭合S和S1即可。
2020-2021物理一模试题分类汇编——家庭电路故障的分析问题综合及答案解析
一、初中物理家庭电路故障的分析问题1．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．火线与零线短路B．b、c之间某处断路C．a、d之间某处断路D．电灯的灯丝断了【答案】B【解析】【详解】A．若火线与零线短路，闭合开关时，电灯 L 不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，，故A项不符合题意；B．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，故B项符合题意；C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。
2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。
3．川川想在家里安装一盏照明灯,他设计的电路如图．请你将图中开关和电灯连线补画完整．（__________）电工师傅正确安装完毕,闭合开关,电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的____________段（选填“ab”、“fd”或“e”）发生断路故障．【答案】 e【解析】【详解】[1]开关和电灯应该串联接在电路中，先接开关，再接电灯，如下图所示；[2]假如是ab段发生断路故障，那么闭合开关，电灯不亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都不亮，这与题意不符合，故不是ab段发生断路故障；假如是fd段发生断路故障，那么闭合开关，电灯会亮，这与题意不符合，故不是fd段发生断路故障；假如是e发生断路故障，那么闭合开关，电灯不会亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，这与题意符合，故可能是电路的e发生断路故障。
2020-2021物理一模试题分类汇编——电路类问题综合附答案
一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1U R I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。
2020-2021【物理】物理一模试题分类汇编——家庭电路故障的分析问题综合含详细答案
一、初中物理家庭电路故障的分析问题1．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。
他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（）A．灯L1断路B．灯L1短路C．灯L2短路D．灯L2断路【答案】A【解析】【详解】由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。
2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易【解析】[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。
2020-2021东莞中考物理一模试题分类汇编——家庭电路故障的分析问题综合
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（ ）A ．两灯的灯丝都烧断了B ．三线插座的接地线断了C ．进户的火线熔丝断了D ．进户的零线熔丝断了【答案】D【解析】【详解】 A ．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A 不符合题意；B ．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B 不符合题意；C ．当进户线的火线熔丝断了时，灯泡不不会发光，三孔插座左右孔都不会发光，故C 不符合题意；D ．当进户的零线熔丝断了时，电路不能构成保护电路，没有电流，两灯泡不发光，用测电笔分别插入三线插座的左右两孔，氖管均发光，故D 符合题意。
故选D 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
2020-2021苏州物理一模试题分类汇编——家庭电路故障的分析问题综合
一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。
故选B。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C错误；
D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。
5．下列关于生活用电常识，正确的是（）
A．发现有人触电时，应立即用手将触电者拉开
【答案】D电阻短路
故选B。
7．关于家庭电路和安全用电，下列说法正确的是（）
A．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全
B．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全
C．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸
D．发现家用电器或电线着火时，必须首先切断电源，然后再救火
13．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；
C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；
D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
【答案】 e
【解析】
【详解】
[1]开关和电灯应该串联接在电路中，先接开关，再接电灯，如下图所示；
[2]假如是ab段发生断路故障，那么闭合开关，电灯不亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都不亮，这与题意不符合，故不是ab段发生断路故障；假如是fd段发生断路故障，那么闭合开关，电灯会亮，这与题意不符合，故不是fd段发生断路故障；假如是e发生断路故障，那么闭合开关，电灯不会亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，这与题意符合，故可能是电路的e发生断路故障。
A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光
C．故障是灯泡L断路D．故障是熔断器断开
【答案】B
【解析】
【分析】
【详解】
闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。
B．电路的CD两点间导线断路
C．插座的接地线断路
D．电路的AB两点间导线断路
【答案】220VB
【解析】
【分析】
【详解】
火线和零线间的电压值是220V；电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路,而把测电笔分别插入插座的左、右插孔，氖管均能发光,说明火线有电,而零线开路了，且是在C、D之间开路。
B．某处开关短路，相当于此开关一直处于闭合状态，其对应的现象是由该开关控制的用电器会一直工作，故B不符合题意；
C．进户线的零线断了，家中所有灯全部熄灭，电路中没有电流，所以保险丝也安全无恙；用测电笔试触插座的两个插孔时，火线、试电笔、人体、大地构成通路，所以氖管均发光。故C符合题意；
D．插座处短路了，整个家庭电路都被短路，电流过大，保险丝会被熔断，故D不符合题意。
一、初中物理家庭电路故障的分析问题
1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（）
A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光
B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光
CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）
【答案】D
【解析】
【分析】
【详解】
A．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A错误；
B．三孔插座能保证用电器的金属外壳与地线相连，故B错误；
C．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C错误；
D．电器或电线着火时，要先切断电源，再实行施救措施，故D正确。
【答案】断路进户零线断路
【解析】
【分析】
【详解】
[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。
3．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（ ）
A．火线断路
B．零线断路
C．灯泡断路
D．灯泡短路
【答案】B
【解析】
【分析】
【详解】
A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；
故选AB。
11．如图是小黄家的部分电路，开始时各部分工作正常．火线和零线间的电压值是_____．将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则故障是下列选项中的________．
A．电热壶所在电路的BD两点间断路
A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路
【答案】B
【解析】
【分析】
【详解】
AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；
BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；
电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；
D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
B．控制电灯的开关应该接在火线和灯泡之间
C．空气开关跳闸，一定是电路中用电器的总功率过大
D．正常使用测电笔检测线路时，没有电流通过人体
【答案】B
【解析】
【分析】
【详解】
A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。故A错误；
B．为了安全，开关要接在火线上，这样在断开开关之后，接触灯泡就不会有触电危险了。故B正确；
故选C。
10．如图所示，电工师傅用检验灯泡L0（灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有“220V 40W”字样），下列说法正确的是（ ）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
故选B。
9．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（ ）
A．某盏灯灯丝断了B．某开关处短路了
C．进户线的零线断了D．插座处短路了
【答案】C
【解析】
【分析】
【详解】
A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，故A不符合题意；
【答案】B
【解析】
【分析】
【详解】
A．开关中的两个线头相碰，相当于开关处于闭合状态，它不会造成空气开关的跳闸，故A错误；
B．三孔插座是为了防止用电器外壳带电发生触电事故，故B正确；
C．若在导线a和b之间接一个灯泡，则它和L是并联的，故C错误；
D．如果是m与j之间发生断路，用试电笔测试插座的左孔时，氖管不会发光，故D错误。
C．家庭电路空气开关跳闸，可能是发生的短路，也可能是总功率过大。故C错误；
D．在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，所以有电流经过人体，故D错误。
故选B。
6．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )
故选D。
8．如图所示的家庭电路中当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下列说法正确的是（）
A．可能引起家庭电路中空气开关跳闸的是开关中的两个线头相碰
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡，则它和L是串联的
D．根据测试结果，应该是m与j之间断路
C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光
D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光
