基坑支护-02排桩支护
基坑排桩支护施工方案
基坑排桩支护施工方案基坑排桩支护是在地下挖掘工程中采用的一种常见的支护方法，能够确保基坑的安全稳定，保护周边建筑物和地下管线的完整性。
本文将介绍一种基坑排桩支护施工方案。
一、施工准备1. 对基坑进行详细的勘察和测量，确定基坑的大小、形状、深度以及现场环境等因素，并绘制详细的施工图纸和施工方案。
2. 准备必要的施工材料和设备，包括挖掘机、装载机、铲斗、钢筋、混凝土、钢板桩等。
3. 开展必要的安全教育培训，确保所有参与施工的人员了解并遵守安全操作规程。
二、挖掘基坑1. 根据施工方案，使用挖掘机对基坑进行逐层挖掘，同时注意及时清理挖出的土方。
2. 在挖掘过程中，根据需要停止挖掘，进行详细勘察以及地下管线的查验，并采取相应的保护措施。
三、桩基施工1. 在基坑周边，根据施工方案的布置要求，辅助使用装载机、铲斗等设备进行土方回填。
2. 选择合适的钢板桩，并根据设计要求进行锁口焊接，保证桩体稳定，接头牢固。
3. 将钢板桩按照一定的间距和高度依次沿基坑的周边打入地下，直至到达设计的深度。
4. 桩顶部分锚杆与钢板桩相结合，使用打桩机将锚杆打入土中，形成一个闭合的钢板桩围堰。
四、挖土施工1. 根据施工方案的要求，进行土方的挖掘和清理，确保基坑的形状和尺寸满足设计要求。
2. 在挖土的过程中，注意土方的坡度和稳定性，避免发生坍塌和滑坡等安全事故。
五、混凝土施工1. 在挖过程中，根据设计要求和施工方案，设置初始围护墙并进行初次加固。
2. 在基坑整体挖掘完成后，对围护墙进行终次加固，同时进行地下水的抽排工作，确保基坑内的水位稳定。
3. 在围护墙内部浇筑混凝土，形成坑底板、基坑侧墙以及顶板等结构，保证基坑的整体稳定和密实。
六、施工验收1. 在施工完成后，对基坑排桩支护工程进行全面的检查和验收，确保施工质量符合设计要求。
2. 对施工现场进行整理和清理，恢复原状，并进行安全交底和档案整理工作。
以上即是一种基坑排桩支护施工方案的大致内容，通过合理的施工准备、挖掘基坑、桩基施工、挖土施工、混凝土施工以及施工验收等环节的有机配合，能够实现基坑排桩支护工程的安全、高效完成。
基坑支护
（1）能合理地利用上体的自承能力，将上体作为支护结 构的不可分割部分。（2）结构轻型，柔性大，有良好的 抗震性和延性。（3）施工便捷、安全，土钉的制作与成 孔简单易行，且灵活机动，便于根据现场监测的变形数据 和特殊情况，及时变更设计。（4）施工不需单独占用场 地，对于施工场地狭小，放坡困难，有相邻建筑，大型护 坡施工设备不能进场时，该技术显示出独特的优越性。 （5）稳定可靠，支护后边坡位移小，水平位移一般为基 坑深度的0.1％-0.2％，最大不超过0.3％，超载能力强。 （6）总工期短，可以随开挖随支护，基本不占用施工工 期。（7）费用低，经济，与其他支护类型相比，工程造 价降低10％-40％左右。
2）开挖 ①土钉墙支护应按施工方案规定的分层开挖深度按作 业顺序施工，在完成上层作业面的土钉与喷射混凝土以前，不 得进行下一层深度的开挖。②当用机械进行土方作业时，严禁 边壁出现超挖或造成边壁土体松动，当基坑边线较长，可分段 开挖，开挖长度10-20m。③支护分层开挖深度和施工的作业顺 序应保证修整后的裸露边坡能在规定的时间内保持自立并在限 定的时间内完成支护。应尽量缩短边壁土体的裸露时间，对于 自稳能力差的土体如高含水量的粘性土和无天然粘结力的砂土 必须立即进行支护。④为防止基坑边坡的裸露土体发生塌陷， 对于易坍塌的土体因地制宜采用相应措施。
土钉墙的施工工艺：
1）准备工作 ①认真学习规范，熟悉设计图纸，以书面形式让甲 方出据地下障碍物、管线位置图，了解工程的质量要求以及施工 中的监控内容，编写施工方案。②施工前应确定基坑开挖线、轴 线定位点、水准基点、变形观测点等，并在设置后加以妥善保护。 ③组织项目管理小组及专业施工队伍，对施工人员进行班前技术、 安全交底，并完成上报审批程序。④按照施工方案选择施工机具 与工艺，井检查设备运转情况，安排现场水、电、照明及施工工 作面，材料进场后做好原材料的检验与混凝土、水泥浆的试配。
排桩支护在深基坑支护中的应用
研究探讨 Research282排桩支护在深基坑支护中的应用马英丽（上海中房建筑设计有限公司 200021）中图分类号：G322 文献标识码：B 文章编号1007-6344（2018）10-0281-01摘要：随着我国基础建设的进一步发展，越来越多的深基坑出现在各种工程领域中，排桩支护作为深基坑支护的一种特定施工方法，为边坡支护提供了良好的方向，形成的支护结构能够保证较高的侧向刚度，保证基坑的安全稳定。
本文主要介绍排桩支护的结构体系和优缺点，并通过工程案例介绍排桩支护的应用流程。
关键词：排桩支护；深基坑；工程案例0 前言随着我国城镇化建设的进一步发展，各个城市高楼林立，高层建筑越来越多，这些建筑的附属空间为深基坑支护提供了很好的工程案例。
比如地下停车场，超市，仓库等，都需要很深的地下基坑，加上地下管线，人防，地下室，地铁车站等的修建，人们逐渐认识到深基坑工程的危险性，如何能够有效的提高基坑的稳定性，受到人们的广泛关注。
排桩支护是当前支护结构中最为常见的一种，不仅自身的支护能力强，还可以与锚杆支护，地下连续墙支护等结合起来，形成复合支护体系，这从很大程度上保证了深基坑支护的安全稳定，保证基坑周边环境和人们的安全。
1 排桩支护概述当前很多城市都采用排桩进行深基坑的支护，排桩支护已经取得了很好的经济效果，从排桩的布置方式来看，一般有三角形布置、丁字形布置、矩形布置、梅花形布置等，排桩和冠梁一起形成稳定的支护结构，从受力上来看，排桩支护拥有以下特点：一是排桩支护整体受力较为协调，尤其是连梁的作用，让整个排桩和土体变形能够实现有效的约束，二是排桩支护结构和连梁组成一个相对稳定的静定结构，让整个支护能够保证强大的整体刚度和强度，三是排桩支护会形成明显的土拱效应，可以从很大程度上改变侧向土压力，让基坑支护有强大的支护效果。
四是悬臂排桩方便施工和机械挖土，能够从很大程度上提高施工效率，而且整个排桩支护的造价较低。
基坑支护-02.排桩支护
Qu M u 2 Bd
3
Qu－护坡桩基底处的剪力；Mu－护坡桩基底处的弯距；Bd－ 护坡桩的等效抗弯刚度；α－桩间距；β－计算参数；E0－水 平向变形模量；D－桩径；K－弹性系数。
⑵整体转动变形 ⑶柔性变形
Qu M u 2 H 3 2 Bd
Mu 2 3 H 5 Bd
第二章
悬臂桩和桩锚支护
根据受力状态的不同可分为悬臂式、单点支 撑和多点支撑支护结构。
支护结构的设计原则
深基坑支护结构的设计按两种状态即承载力极 限状态和正常使用极限状态进行设计。
(一)承载力极限状态 1.抗剪切破坏
p [ p ]
E p Ea
M [M ]
2.抗倾覆破坏的极限状态
sin 2a 0 af cm A(1 (a at ) f y As 2a 2 sin 3a sin 2a sin at M f cm Ar max 3
A-构件截面面积，As－全部纵向钢筋的截面面积，r－圆形 截面的半径，rs－纵向钢筋所在圆的半径，a－纵向受拉钢 筋面积与全部纵向钢筋截面面积的比值，fcm－混凝土弯曲 抗压强度设计值，fy－普通钢筋的抗拉强度设计值。
3.抗滑动破坏的极限状态
(二)正常使用极限状态
也称变形极限状态。若支护结构在土的侧向压 力作用下产生位移，则地面必然会产生沉降，从而影 响在建工程或邻近建筑物的正常使用。 如果侧向位移过大，还会引起周围建筑物的下 沉、倾斜、开裂、门窗变形以及地下管线设施受损， 造成断电、断水、断气等。 目前，我国还没有统一的限制侧向位移的标准。
四、悬臂式排桩支护结构的设计
1.根据工程地质勘察报告和设计要求确定参数： ①基坑开挖深度H； ②地下水埋深； ③各土层的γi、ci、φi，以及各土层厚度zi； ④地面超载q。 2.求最小插入深度Dmin； ①土压力计算： 如果各土层性质相差不大，可取各土质参数的加 权平均值; 如果土质参数相差较大，应分别计算各层顶面、底 面的土压力强度。取加权平均值弯矩会出现较大误差。 ②根据设计原理介绍的公式计算Dmin。

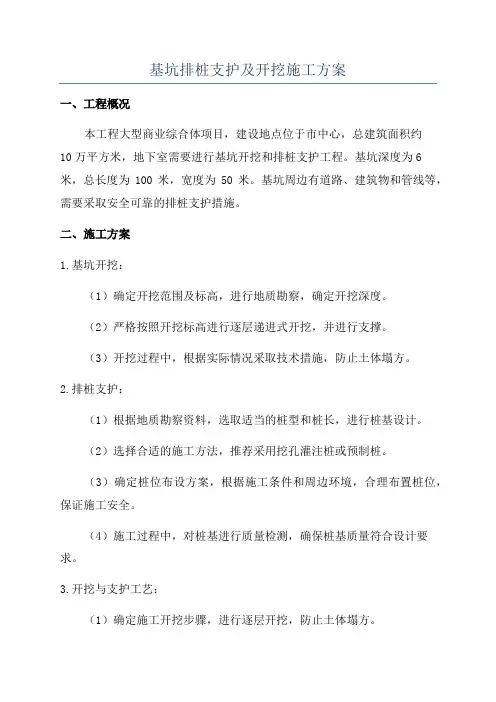

基坑排桩支护及开挖施工方案
基坑排桩支护及开挖施工方案一、工程概况本工程大型商业综合体项目，建设地点位于市中心，总建筑面积约10万平方米，地下室需要进行基坑开挖和排桩支护工程。
基坑深度为6米，总长度为100米，宽度为50米。
基坑周边有道路、建筑物和管线等，需要采取安全可靠的排桩支护措施。
二、施工方案1.基坑开挖：（1）确定开挖范围及标高，进行地质勘察，确定开挖深度。
（2）严格按照开挖标高进行逐层递进式开挖，并进行支撑。
（3）开挖过程中，根据实际情况采取技术措施，防止土体塌方。
2.排桩支护：（1）根据地质勘察资料，选取适当的桩型和桩长，进行桩基设计。
（2）选择合适的施工方法，推荐采用挖孔灌注桩或预制桩。
（3）确定桩位布设方案，根据施工条件和周边环境，合理布置桩位，保证施工安全。
（4）施工过程中，对桩基进行质量检测，确保桩基质量符合设计要求。
3.开挖与支护工艺：（1）确定施工开挖步骤，进行逐层开挖，防止土体塌方。
（2）在开挖过程中，要进行地下水位监测，根据实际情况采取降水工艺。
（3）在开挖前，进行现场勘测，确定周边建筑物及地下管线位置，避免施工期间对其产生影响。
（4）根据基坑尺寸和土体条件，选取适当的支撑结构，如钢支撑、混凝土墙体等，确保基坑安全稳定。
4.施工安全措施：（1）制定安全生产管理方案，明确责任分工，落实安全措施。
（2）设置警示标志，并配备安全警示人员，提醒过往行人和车辆注意施工区域。
（3）建立安全监测体系，对开挖过程中的地下水位、土体位移等进行实时监测，确保施工安全。
（4）进行岩土力学分析，确保支撑结构的合理性和安全稳定性。
5.环境保护措施：（1）制定环境保护方案，明确施工过程中的环境保护措施。
（2）对开挖过程中产生的土方进行分类处理，合理利用或安全堆放。
（3）减少露天作业时间，减少施工对周边环境的影响。
（4）定期进行环境检测，确保施工过程符合环保要求。
以上是本工程基坑排桩支护及开挖施工方案的概述，具体方案还需根据现场实际情况进行进一步的优化和细化，力求实现施工过程的安全、高效和环保。
排桩支护(最终版)
排桩支护(最终版)1. 简介排桩支护是指通过打入深度较深的钢筋混凝土桩，以保证基坑围护结构的稳定和安全的一种基础支撑方式。
排桩支护的主要作用是解决施工现场基坑的支撑问题，使得工程能够按照预期的计划稳定建设。
2. 排桩的种类常见的排桩种类主要包括：•预制桩•钻孔桩•空心挖掘桩•钢管桩不同种类的排桩在使用时需要根据实际情况进行选择，满足基坑支护的要求。
3. 排桩的施工过程排桩施工包括以下几个步骤：3.1 基坑开挖基坑开挖是排桩施工的第一步，需要根据设计要求进行开挖。
3.2 做桩基础在完成基坑开挖后，需要先进行桩基础的施工。
桩基础施工包括凿孔、清孔、洗孔等工序。
3.3 灌注混凝土桩基础施工完成后需要进行灌注混凝土，以进行桩的加固。
3.4 安装排桩在桩基础完成后，可以开始根据设计要求进行排桩的安放。
3.5 进行桩顶平整排桩完成后需要将桩顶整平。
3.6 缝隙处理在排桩完成后，需要对桩与土壤之间的缝隙进行处理，防止土体从中渗流。
3.7 进行档土最后，需要进行档土施工，以完成支护作用。
4. 排桩支护的注意事项•排桩施工过程中需要保证施工场地的安全有序。
•钢筋混凝土排桩需要进行质量检测。
•排桩深度需要根据设计要求进行确认，以保证基坑的稳定和安全。
•桥墩基础、高层建筑等需要进行深基坑开挖的建筑物需要进行排桩支护。
5. 总结排桩支护是一种基础支撑方式，可以有效地确保基坑围护结构的稳定和安全。
在进行施工时需要严格按照设计要求和相关规范进行实施，以确保工程建设的安全有序进行。
基坑排桩支护
基坑排桩支护1)浆液拌和储存：①拌制浆液的原材料必须经过严格的计量后才能投入拌和机中。
各种原材料的量差应不超过2%（体积计）,水泥掺入量实搅时为18%，空搅时为7%。
②浆液拌和时，若发现离析较严重或浆液稠度不足（最佳稠度8～12s）时，可由技术负责人适当调整水灰比，减少用水量。
但水泥和外掺料用量不得调整。
③浆液的拌和时间一般宜为2分钟，最小不得少于1分半钟。
④拌和好的浆液倒入集料斗时，集料斗上口应放置水平筛网，对浆液进行过滤。
⑤储存在集料斗中的浆液应随拌随用，计划好不要有过多的集存。
超过初凝时间的浆液不得再用。
⑥为防止储存在集料斗中的浆液离析沉淀，应用机械方式进行搅拌。
2)（2）浆液压送：①压送浆液前，应对输浆用的高压胶管进行严格的检查。
检查的内容包括管内残留物的清除和高压水试压检查，经试压检查而发现漏水的胶管不得使用。
②灰浆泵应使用经过年检标定合格的压力表。
并对泵体、柱塞和电器设备进行检查。
灰浆泵的性能应满足铭牌额定值。
③浆液压送前应对浆液的稠度进行最后确认。
最佳稠度应控制在8～12s范围内。
3)搅拌下钻：①一般城区地表下均有1～2m厚度的杂填土，搅拌下钻前应将桩位处的这部分土全部挖除。
②根据工程情况一般应先施工一根工艺试成桩。
通过工艺试成桩标定各项施工技术参数（桩底、桩顶标高、停灰面标高和下钻速度及提升速度控制）、调整浆液体配合比和检验各种机械设备配合运转工作等。
③搅拌下钻时机架定位应准确，机架底盘（含轨道）应抄平，并且行走范围内的地基应事先整平（回填土填平的地基应夯实），确保桩的垂直度偏差不超过0.5/100，桩位偏差不超过50mm。
④应事先做好制备浆液和压送浆液的各项准备工作，以保证喷浆能连续不间断进行。
⑤搅拌过程中遇到的异常情况或机械故障应在现场及时研究解决。
4)喷浆提升：①至设计桩底标高后，先座底喷浆30秒左右，即可开始向上提升喷浆。
②喷浆时的提升速度必须根据桩径、水泥掺入比、压浆泵额定流量、喷浆次数和被加固土体的重度等进行控制，以保证提升速度和压浆流量相匹配。
基坑支护的方式
基坑支护的方式基坑的支护方式有很多种，主要根据基坑的类别、现场环境等选择合适的支护方式。
一、一般基坑一般基坑一般采用临时挡土墙支撑、斜柱支撑、短柱横隔板支撑及锚拉支撑等支护方法。
1、临时挡土墙支撑该支撑方式一般仅适用于部分地段下部放坡不够、宽度较大的基坑选择使用。
2、斜柱支撑该支撑一般先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板并且用斜撑支顶，挡土板内侧填土夯实，适用于深度不大的大型基坑选择使用。
3、短柱横隔板支撑该支撑一般仅适用于部分地段放坡不够、宽度较大的基坑使用。
4、锚拉支撑该支撑方式一般先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板，然后柱桩上端用拉杆拉紧，挡土板内侧填土夯实，适用于深度不大、不能安设横(斜)撑的大型基坑使用。
二、深基坑深基坑支护的方式一般有排桩支护、土钉墙支护、锚杆支护、挡土灌注桩与土层锚杆结合支护、钢板桩支护、地下连续墙支护、挡墙加内撑支护等。
1、排桩支护排桩支护是在开挖前在基坑周围设置砼灌注桩，其中桩的排列有间隔式、双排式和连续式，在桩顶设置砼连系梁或锚桩、拉杆。
具有施工方便、安全度好、费用低的特点。
2、土钉墙支护土钉墙支护是天然土体通过钻孔、插筋、注浆来设置土钉(亦称砂浆锚杆)，并与喷射砼面板相结合，形成类似重力挡墙的土钉墙，并可以抵抗墙后的土压力，保持开挖面的稳定。
3、锚杆支护锚杆支护是在未开挖的土层立壁上钻孔至设计深度，在孔内放入拉杆，然后灌入水泥砂浆与土层结合成抗拉力强的锚杆，锚杆一端固定在坑壁结构上，另一端锚固在土层中，把立壁土体侧压力传至深部的稳定土层。
锚杆支护一般适于较硬土层或破碎岩石中开挖较大较深基坑，邻近有建筑物须保证边坡稳定时采用。
4、挡土灌注桩与土层锚杆结合支护挡土灌注桩与土层锚杆结合支护一般在桩顶不设锚桩、拉杆，而是挖至一定深度，把每隔一定距离向桩背面斜向打入锚杆，达到强度后就安上横撑、拉紧固定，在桩中间挖土，直至设计深度。
该支护方式适于大型较深基坑、施工期较长、邻近有建筑物、不允许支护、邻近地基不允许有下沉位移时使用。
排桩支护
边坡工程
1.导致滑坡发生的因素：地貌、岩层、构造和水的因素。
2.边坡防护的主要措施：排水、减重、支挡工程
3.常用支挡工程类型[2]：抗滑片石垛、抗滑挡土墙、锚杆结构、抗滑桩、高压注浆锚固滑动面。
二、施工现场
基坑工程
上午我们所到的基坑施工现场是XxXx海花园酒店基坑后续施工现场。
建筑基坑是指为进行建筑物（包括构筑物）基础与地下室的施工所开挖的地面以下空间。
为建筑基础开挖的临时性坑井称为基坑。基坑属于临时性工程，其作用是提供一个空间，使基础的砌筑作业得以按照设计所指定的位置进行。
常见的基坑支护型式主要有：
；
水泥土挡墙；
2、深基坑施工采用坑外降水的，必须有防止临近建筑物危险沉降的措施。
坑边荷载
1、基坑边堆土、料具堆放的数量和距基坑边距离等应符合有关规定和施工方案的要求。
2、机械设备施工与基坑(槽)边距离不符合有关要求时，应根据施工方案对机械施工作业范围内的基坑壁支护、地面等采取有效措施。
上下通道
1、基坑施工必须有专用通道供作业人员上下。
该工程位于Xx市Xx员村四横路东侧，场地南侧为珠海，原地貌属河流冲击阶地，后普遍被人工填土填高，地面平坦。周边环境情况为：西侧紧靠两层地下室机构；北侧靠西部距离基坑边约20m为三层幼儿园房屋；东侧距基坑约10m为道路，路的东侧为琶洲大桥桥墩；南侧距基坑边约30m为沿江路，沿江路南侧为珠江。
地质情况：根据地质钻探结果，场地内岩土层自上而下划分为人工填土、第四系冲击土层、风化残积层及白垩系上统基岩四大类。
一、实习前的资料准备
基坑工程
1.场地：指工程群体所在地，具有形似的反应谱特征。场地根据场地土的刚性（即坚硬或密实程度）和场地覆盖层厚度划分为I、II、III、IV类。
基坑排桩支护及土方开挖施工方案(2)
基坑排桩支护及土方开挖施工方案(2)一、前言在地基工程中，基坑排桩支护及土方开挖是非常重要的环节。
本文将探讨基坑排桩支护及土方开挖的施工方案，旨在提高工程施工效率、确保工程质量和安全。
二、排桩支护工程1. 工程概况•地理位置：基坑位于城市中心•基坑规模：深度30米，面积500平方米•设计参数：根据土质条件和地下水位确定桩的类型和数量2. 排桩设计根据地质勘测资料和设计要求，确定采用钻孔灌注桩进行排桩工程。
桩径为1米，桩间距根据设计要求确定。
3. 施工工艺1.钻孔：按照设计要求，在基坑边缘布置孔位，进行钻孔作业。
2.灌注：采用水泥浆进行桩身灌注，确保桩的质量。
3.检测：对每根桩进行质量检测，合格后方可进行下一步工序。
4. 支护设计排完桩后，进行基坑支护设计，确定支护方式和参数。
通常采用钢支撑或混凝土支护，并配备必要的监测设备。
三、土方开挖施工方案1. 土方开挖设计根据基坑的形状和土层情况，确定土方开挖的方式和顺序。
一般分为顶土开挖、基础开挖和边坡开挖等阶段。
2. 施工工序1.顶土开挖：由于顶土质地松软，采用机械开挖或人工挖掘，注意防止坍塌。
2.基础开挖：采用挖掘机械进行开挖，并根据设计要求进行坡度处理。
3.边坡开挖：根据基坑边坡设计要求，进行边坡的挖掘和支护工作。
3. 安全措施在土方开挖施工过程中，加强安全管理，严格遵守相关施工规范和要求。
确保施工人员的人身安全和设备的正常运转。
四、总结基坑排桩支护及土方开挖是地基工程中非常重要的环节，需要精心设计和施工。
本文介绍了基坑排桩支护及土方开挖的施工方案，供参考。
希望能够对相关从业人员和工程项目有所帮助。
以上便是基坑排桩支护及土方开挖施工方案的详细内容。
愿工程顺利完成，质量可靠！。
基坑开挖支护施工方案(排桩 基坑降水)
基坑开挖支护施工方案（排桩基坑降水）一、前言基坑开挖是建筑工程中一个重要的环节，而基坑开挖中的支护措施显得尤为关键。
本文将就基坑开挖支护施工方案中的排桩和基坑降水两个方面进行探讨，旨在为工程实践提供参考。
二、排桩1. 排桩的必要性在基坑开挖过程中，由于土质的不同和地下水位的影响，基坑周边的土体可能会出现不稳定情况。
排桩作为一种支护措施，能够有效地加固土体，减少基坑开挖过程中的地面沉降，保障工程的安全进行。
2. 排桩的施工流程•确认桩位：根据设计要求和实际情况，在基坑周边确定排桩位置和数量。
•桩基处理：根据设计要求，对桩基进行必要的处理，确保排桩质量。
•桩机操作：采用桩机对桩位进行挖孔、浇筑混凝土等操作。
•验收：对已完成的排桩进行验收，确保符合设计要求。
3. 排桩的注意事项•**严格按照设计要求执行排桩施工方案。
•**确保桩位及数量准确无误。
•**注意施工现场安全，减少事故风险。
•**对排桩后的地基质量进行检测，保证工程的质量。
三、基坑降水1. 基坑降水的重要性基坑开挖过程中，地下水可能会对工程施工造成影响。
在地下水位高的情况下，需要进行基坑降水处理，以保障基坑工程的安全进行。
2. 基坑降水的方法•井点降水法：通过在基坑周边打井，利用抽水泵设备将地下水抽出。
•排水沟降水法：通过开挖排水沟，将地下水引到外部排水设施。
•防渗墙法：在基坑周边设置防渗墙，防止地下水渗入基坑。
3. 基坑降水的注意事项•**根据实际情况选择合适的降水方法，确保降水效果。
•**降水期间要加强监测，及时处理降水工程中出现的问题。
•**降水施工过程中要注意节约用水，保护环境。
四、结论基坑开挖支护施工方案中的排桩和基坑降水是基坑开挖过程中至关重要的步骤。
通过对排桩和基坑降水的施工方案进行合理设计和严格执行，可以保障基坑工程的安全和顺利进行。
在实际工程中，应根据具体情况制定相应的支护措施，确保工程质量和安全。
基坑排桩支护施工方案
基坑排桩支护施工方案1. 引言基坑排桩支护是在土方开挖施工过程中使用桩基及支护结构来防止基坑坍塌、保证周边建筑安全的一种施工技术。
本文档旨在介绍基坑排桩支护施工方案，包括施工步骤、施工过程中需要考虑的因素以及安全措施等内容。
2. 施工步骤2.1 前期准备工作在施工前，需要对基坑施工区域进行详细的勘察与测量，了解地质条件、地下水位等情况。
同时，需要制定详细的施工方案，并进行相关的施工准备工作。
2.2 桩基施工在桩基施工阶段，根据地质条件和设计要求选择适当的桩基类型，并进行桩基钻探、打桩等工序。
桩基施工需按照相关规范进行，确保桩基的稳定性和承载能力。
2.3 支护结构施工支护结构的施工是为了防止基坑坍塌，保证周边建筑物的安全。
常见的支护结构包括土壤钉墙、深层连续墙、桩土共同支护等。
施工过程中需要根据设计要求进行支护结构的布置和施工，保证其稳定性和密实度。
2.4 基坑开挖在完成桩基和支护结构施工后，可以进行基坑开挖。
开挖过程中需要注意安全，定期检查支护结构的稳定性，并采取相应措施进行加固。
2.5 后期收尾工作基坑开挖完成后，需要进行相关的后期收尾工作。
包括清理基坑、拆除不需要的支护结构、进行地面修复等。
3. 施工过程中需要考虑的因素3.1 地质条件地质条件是进行基坑排桩支护施工的重要依据。
要对施工区域的地质情况进行详细的勘察，了解地层的稳定性、地下水位等情况。
根据地质条件选择合适的桩基类型和支护结构形式。
3.2 周边建筑物施工区域周边的建筑物是进行基坑排桩支护施工时需要考虑的因素之一。
需要确保施工过程中不会对周边建筑物造成影响，采取相应的保护措施。
3.3 地下管线地下管线是进行基坑排桩支护工程时需要特别注意的因素。
施工前需要查明地下管线的位置，并做好防护措施，避免对地下管线造成破坏。
3.4 施工安全在进行基坑排桩支护施工时，安全是第一位的考虑因素。
需制定详细的安全方案，包括施工人员的安全教育、使用安全防护设备等。
深基坑开挖支护方案四：排桩支护—混凝土灌注桩
深基坑开挖支护方案四：排桩支护—混凝土灌注桩支护一、排桩支护—混凝土灌注桩支护的概念排桩支护（图1）是指以某种桩型按队列式布置组成的基坑支护结构，其中包括混凝土灌注桩支护和钢制桩支护两大类型。
混凝土灌注桩支护（图2），指在施工现场利用成孔机械（或人工）成孔后，根据工程需要选择是否下钢筋笼，然后灌注混凝土所形成的排桩式支护结构。
根据成孔方式的不同，混凝土灌注桩支护主要分为机械钻孔灌注桩支护和人工挖孔灌注桩支护两大类。
图1 排桩支护图2 混凝土灌注桩支护二、混凝土灌注桩支护的特点1、优点（1）施工设备简单；（2）所需作业场地不大，噪声低，振动小；（3）无挤土现象，对周围环境影响小；（4）成本较低；（5）桩身强度高，刚度大，变形小，支护稳定性好。
2、缺点（1）桩间间距较大，易造成水土流失，特别是在高水位松软土质地区，需根据工程条件配合注浆、水泥搅拌桩、旋喷桩等施工措施以解决挡水问题；（2）在砂砾层和卵石中施工困难；（3）桩与桩之间主要通过桩顶冠梁和围檩连成整体,因而相对整体性较差,当在重要地区,特殊工程及开挖深度很大的基坑中应用时需要专项设计。
三、混凝土灌注桩支护的适用范围混凝土灌注桩支护适用于大部分的地质条件，但在砂砾层和卵石中施工较为困难。
多用于坑深7~15m 的基坑工程,在我国北方土质较好地区已有8~9m 的悬臂桩围护墙，在软土地区悬臂式灌注桩结构不能超过5m。
四、资源需求计划1、水电需要量计划2、劳动力需要量计划3、施工机械需要量计划4、材料需求量计划五、施工准备（1）技术准备：熟悉、审查施工图纸。
（2）施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。
（3）劳动组织准备：建立各施工部的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育等工作。
（4）材料、机械准备：根据相关的设计图纸和施工预算，编制详细的材料、机械设备需要量计划；签定材料供应合同；确定材料运输方案和计划；组织材料按计划进场和保管。
基坑支护
深基坑支护释文：深基坑支护是指为保证地下结构施工及基坑周边环境的安全，对深基坑侧壁及周边环境采用的支档、加固与保护的措施。
[1]基坑围护形式水泥搅拌桩重力坝：在软粘土地基中开挖深度为5～7米左右的基坑，应用深层搅拌法形成的水泥土桩挡墙，可以较充分利用水泥土的强度，并可利用水泥土防渗性能，同时作为防渗帷幕。
因此，具有较好的经济效益和社会效益。
水泥土重力式挡墙一般做成格栅形式，按重力式挡墙计算。
广泛用于开挖深度7米以内的深基坑围护结构、管道沟支护结构、河道支护结构、地下人行道等。
土钉墙：土钉墙是由天然土体通过土钉墙就地加固并与喷射砼面板相结合，形成一个类似重力挡墙以此来抵抗墙后的土压力；从而保持开挖面的稳定，这个土挡墙称为土钉墙。
土钉墙是通过钻孔、插筋、注浆来设置的，一般称砂浆锚杆，也可以直接打入角钢、粗钢筋形成土钉。
土钉墙的做法与矿山加固坑道用的喷锚网加固岩体的做法类似，故也称为喷锚网加固边坡或喷锚网挡墙，建筑基坑与护坡技术规程JGJ120－99 正式定名为土钉墙。
钻孔灌注桩：钻孔灌注桩作为围护结构承受水土压力，是深基坑开挖常用的一种围护形式，根据不同的地质条件和开挖深度可做成悬臂式挡墙、单撑式挡墙、多层支撑式挡墙等。
它的排列形式有一字形相接排列、间隔排列、交错相接排列、搭接排列、或是混合排列，常见的排列方式是一字板间隔排列，并在桩后采用水泥土搅拌桩、旋喷桩、树根桩等阻水。
这样的结构形式较为经济，阻水效果较好。
上海地区大部分开挖深度在7～1 2米左右的深基坑，采用钻孔灌注桩挡土，水泥土搅拌桩阻水，普遍获得成功。
地下连续墙：地下连续墙就是用专用设备沿着深基础或地下构筑周边采用泥浆护壁开挖出一条具有一定宽度与深度的沟槽，在槽内设置钢筋笼，采用导管法在泥浆中浇筑混凝土，筑成一单元墙段，依次顺序施工，以某种接头方法连接成的一道连续的地下钢筋混凝土墙，以便基坑开挖时防渗、挡土，作为邻近建筑物基础的支护以及直接成为承受直接荷载的基础结构的一部分。
基坑排桩支护毕业设计
摘要经过多年的发展，深基坑工程已发展成为一门综合性的学科。
随着高层、超高层建筑项目日益增多，地下工程的大量施工，基坑开挖深度越来越深，开挖面积逐渐增大，相对的是场地越来越狭窄，使施工所遇到的难度也越来越大，因为在深基坑开挖支护过程中，不仅要保证基坑自身的稳定，还必须保证临近建筑设施的安全与稳定。
如何优化选择一种既能保证深基坑开挖施工过程中的安全稳定性，又能取得较好经济效益的深基坑支护结构方案，一直以来都是基坑工程研究的首要问题。
目前基坑支护结构种类很多，如何根据实际需要选择合适的支护结构并合理地确定支护结构的参数仍然是一个难题。
由于排桩支护结构具有环境影响小、地层适应性强等优点，被广泛用于基坑支护工程中。
本文以排桩支护结构为研究对象，深入研究其结构问题。
本文首先对深基坑支护结构的工程特点进行了论述，介绍了几种常用深基坑支护的结构类型；然后，论文介绍了排桩内支撑的概念，排桩支护类型及支撑类型，简述了其应用范围，对排桩支护结构的计算理论进行较为全面、系统的分析和研究；最后，对基坑开挖9m的实际工程采用排桩钢支撑支护结构应用等值梁法进行了设计计算,使用同济大学启明星软件进行整体计算、校核、编制计算书，计算结果可供工程设计和施工参考。
关键词：深基坑；深基坑支护；等值梁法；单排桩钢支撑AbstractAfter years of development, deep foundation pit engineering has developed into a comprehensive discipline. With high-level, high-rise building projects increasing, the underground engineering of construction, more and more deep foundation pit excavation depth, excavation area increases gradually, relative field is more and more narrow, make construction encountered the difficulty also bigger and bigger, because in the process of deep foundation pit excavation supporting, it should not only guarantee the stability of foundation pit itself, also must guarantee the safety of adjacent building facilities and stability. How to optimally choose a deep foundation pit supporting structure scheme that can not only ensure the safety in the process of excavation of deep stability, also obtain good economic benefits has always been the prime problem of the foundation pit engineering research.The foundation pit supporting structure is a lot of more phyletic, how to choose appropriate supporting structure according to actual needs and reasonably determine the parameters of the supporting structure is still a problem. Due to pile supporting structure has the advantages of small environmental impact, formation strong adaptability, is widely used in foundation pit supporting engineering. Based on the pile supporting structure as the research object, the further this article study of the structure.This article first discusses the engineering characteristics of deep foundation pit supporting structure, this paper introduces several common types of deep foundation pit supporting structure; Then, the paper introduces the concept of pile brace, the pile supporting type and support type, describes its application scope, Through the calculation theory of pile supporting structure is more comprehensive and systematic analysis and research; Finally, the excavation of the 9 m engineering using pile steel support application of equivalent beam method for the design and calculation of retaining structure, using the Tongji university Qim star for integral calculation, check, formulation of calculation, the calculation results can be used for reference in the engineering design and construction.Keywords:deep foundation; deep foundation pit support; equivalent beam method; single pile steel support目录摘要 (I)Abstract (II)第一章绪论 (1)1.1本文研究意义 (1)1.2基坑排桩支护结构的发展状况 (4)1.3排桩内支撑支护结构形式 (6)1.3.1排桩支护类型 (7)1.3.2排桩支撑类型 (11)1.4本文主要研究内容 (13)第二章基坑排桩支护结构设计基本理论 (15)2.1基坑支护设计基本原则 (15)2.2侧壁安全等级及重要性系数 (15)2.3土压力理论 (16)2.3.1经典土压力理论 (17)2.3.2水压力计算理论 (20)2.4单支点排桩支护设计和计算 (22)2.4.1自由端单支点支护桩的计算（平衡法） (23)2.4.2等值梁法 (23)2.4.3 M法 (24)第三章工程概况 (26)3.1工程简介 (26)3.2地基土层分布与特征 (26)3.3地下水 (27)3.3.1潜水 (27)3.3.2微承压水 (28)3.3.3承压水 (28)3.3.4土层渗透性 (28)3.3.5地下水水质分析及腐蚀性评价 (29)3.4不良地质作用和对工程不利埋藏物 (29)3.5基坑设计各层土的主要力学指数 (29)3.6对地基土的评价 (29)第四章工程实例基坑支护设计计算 (31)4.1基坑支护结构方案设计 (31)4.2等值梁法手算 (32)4.3配筋计算 (36)4.4稳定性计算 (39)4.5启明星软件电算 (39)第五章结论与展望 (46)5.1结论 (46)5.2展望 (47)致谢 (48)参考文献 (49)附录（英文翻译） (50)第一章绪论1.1 本文研究意义基坑工程是基础和地下工程施工中的一个传统课题，同时又是一个综合性的岩土工程难题，既涉及土力学中典型的强度、稳定及变形问题，还涉及土与结构共同作用问题、基坑中的时空效应问题以及结构计算问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
一、悬臂式支护构插入坑底的深度不同，其变形情 况有所不同。
情况1：
若插入深度较深，支护结构向坑内倾斜较小时， 下端B处没有位移。
情况2:
若支护结构插入深度较浅,当达到最小插入深度
Dmin,它的上端向坑内倾斜较大，下端B向坑外位
②太沙基公式时 ，ks≥1.15～1.25
(3/ 2)tg
2
Nq
1 e 4 2 cos(450
/ 2)
Nc
(Nq
1) 1
tg
30
3.管涌验算
⑴一般方法
K ' 1.5~ 2.0
j
j iw 2th'h'w
t(K'hw'h')/2' 31
⑵施内贝利(schneebeli)法
a.情况时
tw/'(hchb)
Lh1.2D
1 2 ( h t 0 ) 2 k a 2 c ( h t 0 )k a 2 c 2 / 1 2 D 2 k p 2 ck d p 8
情况(2)
N i
0
M Bi 0
静力平衡方程 力矩平衡方程
b kpD3 ka(hD)3 (kp ka)(h2D)
k a ( h D ) 3 k p D 3 b 2 ( k p k a )h (2 D ) 0 9
对多支点支护结构，若支撑不发生弯曲，或有足
对悬臂式支护结构，可采用条分法进行验算。
26
27
2.坑底隆起
在软土层中开挖深基坑时，若支护结构背后的土 体重量超过基坑底面以下地基的承载力时，地基的平 衡状态就会破坏，从而发生坑壁土流动，坑顶下陷， 坑底隆起的现象。
1.地基稳定性验算法 2.地基承载力公式验算法
移；若插入深度小于Dmin，支护结构丧失稳定，
顶部向坑内倾斜。
5
6
7
(二)最小插入深度的确定方法
情况(1)
1 3 ( h D ) [ 1 2 ( h D ) 2 k a 2 c ( h D )k a 2 c 2 ] 1 3 D [ 1 2 D 2 k p 2 ck D p ] 0
b.情况时
t
h'w
/ ' 32
管涌
管涌是坑底土的一种渗流破坏现象。 基坑开挖后，地下水形成水头差，当地下水向上
渗流力(动水压力)大于坑下浸水密度时，土体就向上 移动，产生管涌现象。
33
四、悬臂式排桩支护结构的设计
1.根据工程地质勘察报告和设计要求确定参数： ①基坑开挖深度H； ②地下水埋深； ③各土层的γi、ci、φi，以及各土层厚度zi； ④地面超载q。 2.求最小插入深度Dmin；
第二章 悬臂桩和桩锚支护
根据受力状态的不同可分为悬臂式、单点支 撑和多点支撑支护结构。
1
标题添加
点击此处输入相 关文本内容
标题添加
点击此处输入相 关文本内容
总体概述
点击此处输入 相关文本内容
点击此处输入 相关文本内容
2
支护结构的设计原则
深基坑支护结构的设计按两种状态即承载力极 限状态和正常使用极限状态进行设计。
(一)承载力极限状态
1.抗剪切破坏
p [ p]
2.抗倾覆破坏的极限状态
Ep Ea
3.抗滑动破坏的极限状态
M[M]
3
(二)正常使用极限状态
也称变形极限状态。若支护结构在土的侧向压 力作用下产生位移，则地面必然会产生沉降，从而影 响在建工程或邻近建筑物的正常使用。
如果侧向位移过大，还会引起周围建筑物的下 沉、倾斜、开裂、门窗变形以及地下管线设施受损， 造成断电、断水、断气等。
①
如果各土层性质相差不大，可取各土质参数的加
权平均值;
如果土质参数相差较大，应分别计算各层顶面、底
面的土压力强度。取加权平均值弯矩会出现较大误差。
②根据设计原理介绍的公式计算Dmin。
34
3.选择桩长：L＝H＋Dmin×1.2 4.稳定性验算：
如果K′＜K 如果K′≥K，把选择的桩长作为实际桩长。 5.计算Mmax 由压力分布图，求出剪应力为零的截面位置，再
10
二、单支点支护结构计算
(1)单支点浅桩
支护结构上 端视为简支，下 端为自由支承， 它的作用相当于 单跨简支梁
11
两个假设
⑴假设主动和被动土压力发户朗肯或库仑理论
等代内摩擦角φ′ 代替c和φ
1tg' 1tg c
'
arctg
tg
c
1
⑵不考虑支护结构的自重 及地基坑面的应力
12
13
由 M c0得 ,
35
6.配筋计算： ①根据《混凝土结构设计 规范》(GBJ10－89) 进 行计算： 圆形截面均匀配筋
0acfmA(1s2in2aa(aat)fyAs Mmax32fcmArsin3asin2asinat
A-构件截面面积，As－全部纵向钢筋的截面面积，r－圆形 截面的半径，rs－纵向钢筋所在圆的半径，a－纵向受拉钢 筋面积与全部纵向钢筋截面面积的比值，fcm－混凝土弯曲 抗压强度设计值，fy－普通钢筋的抗拉强度设计值。
18
(2)求插入深度
①K点以下深度D1可按下式计算
D1
6Qk
(kp ka)
Qk E1Rc
②桩身总长L，可按下式计算
Lh(D 0D 1)k'
19
(3)求支点反力Rc
Mk 0
Rc
1 6ka(qh)(h23hD 02D02)
hD0h0
(4)由上述条件，求出桩身剪应力为零的位置， 即为最大弯矩位置，然后求出最大弯矩Mmax。
20
三、多支点支护结构计算
多支点支护结构的计算方法很多，一般有等值 梁法，二分之一分担法，逐层开挖支撑支承力不变 法，弹性法，有限单元法等。
21
1.二分之一分割法
22
23
24
25
四 支护结构的稳定性验算
支护结构的稳定性包括墙后土体整体滑动失稳、 坑底隆起和管涌 1.
对单支点支护结构，如果有足够的锚固长度，可 以认为不会发生整体滑动失稳；
28
⑴地基稳定性验算法
转动力矩
Md
W
x 2
竖向应力 W(qh)x
x
稳定力矩
Mr
x
xd
0
均质土时 Mr x2
kM r/M d1.2
29
⑵地基承载力公式验算法
ks
DNq cNc (HD)q
①Prandtl公式时 ，ks≥1.1～1.2
N qtg 2(405 /2)et g
Nc
(Nq
1) 1
tg
Eq(h 2D-h0)Ea2h3 D -h0Ep(h -h 03 2D)
可求出入土深度D
N0
REqEaEp
由R和D求出最大弯矩Mmax
14
2 单支点深桩—等值梁计算法
将桩下端当作 固定端，采用等值 梁法进行计算
15
16
17
(1)求K点的位置
a p [q(hD0)]ka D0kp
D0
(qh)ka (kp ka)
