上海中心大厦玻璃幕墙讨论
上海中心大厦内幕墙的报告(江河)
Façade Solຫໍສະໝຸດ tionB1（4）顶部采用窗单元
B1幕墙系统在顶层优化为B1a窗单元系统。 单
在室内独立安装，为内外层幕墙的施工、检修提供
元 式
洞口。
B1幕墙单元窗局部效果
玻 璃
幕
墙
系
统
内幕墙整体效果
Façade Solution
构
B8构件式防火玻璃幕墙系统(内外1小时防火)
件
玻璃配置：
式
构 件 式 防 火 玻 璃 幕 墙 系 统
横剖节点
纵剖节点
Façade Solution
构
钢支撑位置的防火处理
件
式
（1）单元体在钢支撑位置分成上下两个独立的
防
单元体。
火
（2）采用“方桶型”防火设计，使钢支撑体系
玻
璃 位于幕墙防火体系和楼面钢梁防火体系的室外侧， 幕 并保持幕墙防火体系和楼面钢梁防火体系的连续。
式
玻
璃
幕
墙
系
统
B1
内幕墙整体效果
B1幕墙局部效果
Façade Solution
B1
（1）玻璃板块采用“结构胶+装饰扣盖”复合连接
单
元
式
玻
璃
幕
墙
系
统
横剖节点
纵剖节点
Façade Solution
B1
（2）单元立柱采用组合型材，
单
“核心型材+弧面型材”，方便
元
横梁和挂件的连接
式 玻
璃
幕
墙
系
统
（3）采用双拼单元，将单元数量由11026件 减至6594件 。
B10
上海中心大厦内幕墙的报告PPT(江河)
系 统
种
类
B1单元式玻璃幕墙系统 B8构件式防火玻璃幕墙系统 B10全玻幕墙系统
Façade Solution
系 统 种 类
D铝板防火幕墙系统
C构件式防火玻璃幕墙系统
Façade Solution
B1单元式幕墙系统
单
元 玻璃配置：6mm（超白半钢化）+0.89SGP+6mm（超白半钢化
LOW-E）+12A+8mm (超白防火)
一开二，上下组合 将标准单组件分为上/下两部份，以上下插接方法轻松消化钢结构接口。
Façade Solution
10 清洗及维护功能设计
Façade Solution
黄色区域 – 设置马道和内开门进行清洗维护。（灰色区域为内开门）
清
洗
维
护
设
计
绿色区域 - 轨道式擦窗机，双人吊篮。
粉红色区域 – 设置固定吊点，单人吊椅。
振动台测试
性
能
测
试
振动台试验报告
振动台试验照片
Façade Solution
防火测试
防火试验报告
防火试验照片
Façade Solution
9 钢支撑的穿透设计
Façade Solution
钢 结 构 穿 透 设 共有1992个钢支撑 计
标准层平面
Façade Solution
钢 结 构 穿 透 设 计
3级
热工性能
5级（遮阳6级）
抗震性能
7度抗震
防火性能 耐撞击性能
1小时 3级
Façade Solution
视察样板
性
能
测
试
论上海中心
论上海中心大厦的可持续性商学院13市场营销二班2013131319 覃瑶一、摘要上海中心大厦被称为世界上最高的绿色建筑，是世界首座国家绿色建筑三星认证，美国LEED绿色建筑认证，可持续发展是上海中心大厦的核心设计理念之一。
为了同时达到绿色建筑的要求，上海中心运用各种策略来实现对环境的保护。
其中两种根本措施包括近乎完美的水资源管理和高效的系统化建筑管理。
设计有百分之三十三的绿化面积。
尽可能的采用本地化，高回收率的建筑材料。
大厦还采用地热资源为采暖和冷却提供能量。
上海中心大厦非传统水资源利用率将大于百分之二十五，综合节能率为百分之五十四点三。
上海中心大厦可持续发展的设计手段将使大厦每年减少碳排放1.25吨。
二、关键词日光利用玻璃幕墙外立面面螺旋式上升设计冰蓄冷三联供系统地源热泵风力发电设备透水性三、引言可持续建筑(sustainable building)是在1993年由英国博士查尔斯·凯博特提出的，理念为“追求降低环境的负荷，与环境相接合，还要有利于居住者的健康”。
它的目的在于减少能耗、节约用水、减少污染、保护环境与生态、保护健康、提高生产力、有利于子孙后代。
有统计数据显示，建筑的全寿命周期消耗的资源占到世界资源消耗总量的50%左右，产生的污染和二氧化碳气排放也占到世界总量的50%左右。
因而，必须要着眼于建筑生命全周期的节能减排，以及能源使用效率的提高。
而下面我将阐述即将在2015年年中投入运营，被评为全球十大可持续建筑的上海中心大厦。
四、正文上海中心大厦建设方案定位于绿色建筑，符合节能环保的未来城市发展理念。
建筑的总体布局充分考虑了地下、地面、空间的城市光系。
在施工方面，遵循绿色环保可持续的施工宗旨，上海中心大厦采用“超深，大尺寸钻孔灌注桩工艺”。
避免了常规钢板在施工过程中对的土体挤压对周边环境的影响，及噪声、废气等污染物的排放。
1、日光利用及建筑物外幕墙设计，上海中心大厦为充分利用自然光源，采用全玻璃幕墙。
上海中心幕墙安全性评审论证报告
目录：一、工程概况1.01工程名称1.02工程所处位置与周边环境情况1.03建筑物性质、地上部分建筑物使用功能1.04建筑高度、层数、建筑层高1.05建筑平面形状、尺寸1.06项目单体的主体结构形式1.07幕墙玻璃在各单体立面上的位置、高度、面积二、设计依据2.01 国家和上海市地方的现行规范、标准2.02 政府相关文件三、玻璃幕墙类型3.01 设计采用的玻璃幕墙种类和类型3.02 玻璃幕墙的设计特点3.03 玻璃幕墙物理性能等级及指标数值四、玻璃幕墙材料选型4.01 玻璃种类及各类玻璃的性能指标；4.02 型材种类及各类性能指标；4.03 连接材料的种类及其性能指标。
五、幕墙的安全措施5.01 防止玻璃自爆坠落伤人措施5.02 落地玻璃的安全防护5.03安全玻璃的选用5.04防雷设计说明5.05幕墙防火设计说明六、幕墙清洗措施6.01 擦窗机的设置七、幕墙结构设计说明八、设计图纸九、玻璃幕墙结构计算书1.00工程概况本项目为公司联合发起，联合开发。
“上海中心”选址于中国上海浦东新区，办公楼、公共配套功能及公共设备用房及对公众开放的博物馆、展示教育等功能。
1.01 工程名称工程名称：上海中心。
建设单位：项目设计与建设进行综合管理。
1.02 工程所处位置与周边环境情况“上海中心”选址于中国上海浦东新区范围内区域。
地上主体建筑包括超高层办公楼及1.03 建筑物性质、地上部分建筑物使用功能建筑物性质：公共建筑地上部分建筑物的使用功能：主要功能为办公。
1.04 建筑高度、层数、建筑层高，超高层塔楼，215米；下剧院:地下三层；地下花园：地下二层；1.05 建筑平面形状、尺寸地下剧院：圆形，直径50米；地下花园：矩形；1.06 项目单体的主体结构形式1）地上结构种类和形式；塔楼：采用钢骨混凝土混合框架-钢筋混凝土核心筒结构；1.07 幕墙玻璃在各单体立面上的位置、高度、面积上海中心S项目，高度为215米上海中心X项目，高度为195米上海中心C项目，高度为152米连廊：高度为84米2.00 设计依据1、业主要求开始施工图设计的工作联系单（上海z管理有限公司“发-2012-GJ-MJ/SIADR-GZLX-112”）2、已批准的设计任务书及工艺设计资料3、业主确认的JAHN完成的本项目方案设计文本2.01 国家和上海市地方的现行规范、标准：(具体规范按幕墙规格书为准)1、建筑设计类：《公共建筑节能设计标准》GB50189-2005《公共建筑节能设计标准（上海）》DGJ08-107-2012《民用建筑设计通则》GB50352-2005《建筑制图标准》GB/T50104-2010《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-2005《中华人民共和国环境影响评价法》《建筑玻璃应用技术规程》JGJ 113-20092、结构设计类《建筑结构制图标准》GB/T50105-2010《建筑结构可靠度设计统一标准》GB50068-2001《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范》GB 50010-2010《混凝土结构加固设计规范》GB50367-2006《钢结构设计规范》GB50017-2003《钢结构焊接规范》GB50661-2011《中国地震烈度表》GB/T17742-2008《冷弯薄壁型钢结构技术规范》GB50018-2002 《铝合金结构设计规范》GB 50429-2007《建筑抗震设计规范》GB50011-2010《建筑抗震设计规程（上海）》DGJ08-9-20033、幕墙设计类《建筑幕墙》GB/T 21086-2007《玻璃幕墙工程技术规范》JGJ102-2003《上海市建筑幕墙工程技术规范》DGJ08-56-2012《上海市民用建筑节能设计技术管理的通知》沪建交【2006】765号《金属与石材幕墙工程技术规范》JGJ133-2001《建筑玻璃采光顶》JG/T 231-2007《点支式玻璃幕墙工程技术规程》CECS 127 2001《建筑玻璃点支承装置》JG/T 138-20104、门窗设计类《铝合金门窗》GB/T8478-2008《建筑门窗术语》GB/T 5823-2008《电动采光排烟天窗》JG T 189-20065、施工管理类《建筑工程施工质量验收统一标准》GB50300-2001《建筑外墙清洗维护技术规程》JGJ 168-20096、检测验收类《玻璃幕墙工程质量检验标准》JGJ/T139-2001《建筑幕墙气密、水密、抗风压性能测试方法》GB/T15227-2007《建筑外门窗保温性能分级及检测方法》GB/T8484-2008《钢结构工程施工质量验收规范》GB50205-2001《建筑幕墙平面内变形性能检测方法》GB/T18250-2000《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008 《建筑门窗空气声隔声性能分级及检测方法》GB/T 8485-2008《建筑外窗采光性能分级及检测方法》GB/T11976-2002《建筑装饰装修工程质量验收规范》GB 50210-2001《擦窗机安装工程质量验收规程》JGJ 150-2008《民用建筑电气设计规范》JGJ 16-20087、铝型材及铝板类《铝合金建筑型材》GB/T5237.1～5－2008，GB/T5237.6－2012《铝幕墙板氟碳喷涂铝单板》YS/T429.2-2000《变形铝及铝合金化学成分》GB/T3190-20088、玻璃类《平板玻璃》GB11614-2009《建筑用安全玻璃第 2 部分：钢化玻璃》GB/15763.2-2005 《建筑用安全玻璃第 4 部分：均质钢化玻璃》GB15763.4-2009 《建筑用安全玻璃第 3 部分：夹层玻璃》GB15763.3-2009 《半钢化玻璃》GB/T17841-2008《中空玻璃》GB11944-20029、钢材类《优质碳素结构钢》GB/T699-1999《不锈钢棒》GB/T1220-2007《不锈钢热轧钢板和钢带》GB/T4237-2007《低合金高强度结构钢》GB/T1591-2008《结构用无缝钢管》GB/T8162-2008《结构用高频焊接薄壁H型钢》JG/T137-2007《冷弯型钢》GB/T6725-2008《不锈钢和耐热钢牌号及化学成分》GB/T20878-2007《钢铁产品牌号表示方法》GB/T 221-200810、橡胶及塑料制品类《建筑用硅酮结构密封胶》GB16776-2005《幕墙玻璃接缝用密封胶》JC/T882-2001《建筑门窗密封毛条技术条件》JC/T635-199611、建筑配件类《螺纹紧固件应力截面积和承载面积》GB/T16823.1-1997《紧固件机械性能不锈钢螺栓螺钉和螺柱》GB/T3098.6-2000《紧固件机械性能不锈钢螺母》GB/T3098.15-200012、防火保温材料《绝热用岩棉、矿渣棉及其制品》GB/T11835-2007《建筑外墙保温用岩棉制品》GB/T25975-201013、其它国内规范《钢结构防火涂料》GB14907-2002《金属镀覆和化学处理标示方法》GB/T13911-2008《金属履盖层钢铁制作热浸镀锌层技术要求及试验方法》GB/T13912-2002《建筑用铝型材、铝板氟碳涂层》JG/T133-2000《擦窗机》GB19154-2003《高处作业吊篮》GB19155-20032.02 政府相关文件《上海市城乡建设和交通委员会关于实施建筑玻璃幕墙结构安全性论证的通知》（沪建交[2012]100号）《上海市建筑玻璃幕墙管理办法》（上海市人民政府令第77号文）•其它相关法规文件*若以上规范与地方规范相抵触时，则以较严格的规范为依据。
浅谈上海中心大厦外墙泛光照明的安全施工

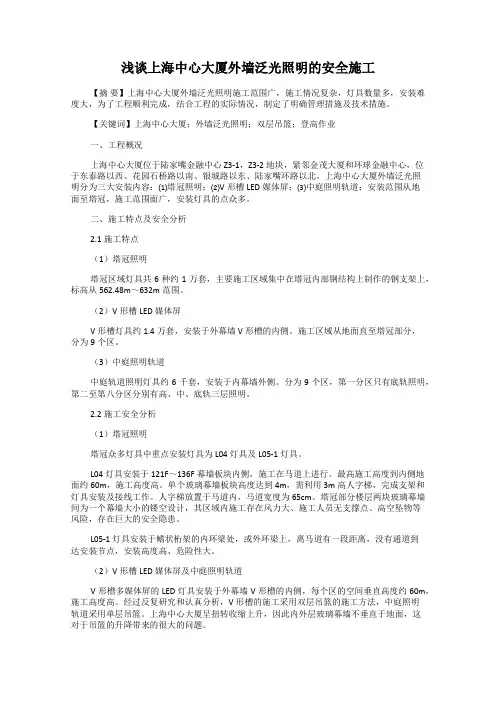

浅谈上海中心大厦外墙泛光照明的安全施工【摘要】上海中心大厦外墙泛光照明施工范围广，施工情况复杂，灯具数量多，安装难度大，为了工程顺利完成，结合工程的实际情况，制定了明确管理措施及技术措施。
【关键词】上海中心大厦；外墙泛光照明；双层吊篮；登高作业一、工程概况上海中心大厦位于陆家嘴金融中心Z3-1，Z3-2地块，紧邻金茂大厦和环球金融中心，位于东泰路以西、花园石桥路以南、银城路以东、陆家嘴环路以北。
上海中心大厦外墙泛光照明分为三大安装内容：⑴塔冠照明；⑵V形槽LED媒体屏；⑶中庭照明轨道；安装范围从地面至塔冠，施工范围面广，安装灯具的点众多。
二、施工特点及安全分析2.1施工特点（1）塔冠照明塔冠区域灯具共6种约1万套，主要施工区域集中在塔冠内部钢结构上制作的钢支架上，标高从562.48m～632m范围。
（2）V形槽LED媒体屏V形槽灯具约1.4万套，安装于外幕墙V形槽的内侧。
施工区域从地面直至塔冠部分，分为9个区。
（3）中庭照明轨道中庭轨道照明灯具约6千套，安装于内幕墙外侧。
分为9个区，第一分区只有底轨照明，第二至第八分区分别有高、中、底轨三层照明。
2.2施工安全分析（1）塔冠照明塔冠众多灯具中重点安装灯具为L04灯具及L05-1灯具。
L04灯具安装于121F～136F幕墙板块内侧，施工在马道上进行。
最高施工高度到内侧地面约60m，施工高度高。
单个玻璃幕墙板块高度达到4m，需利用3m高人字梯，完成支架和灯具安装及接线工作。
人字梯放置于马道内，马道宽度为65cm。
塔冠部分楼层两块玻璃幕墙间为一个幕墙大小的镂空设计，其区域内施工存在风力大、施工人员无支撑点、高空坠物等风险，存在巨大的安全隐患。
L05-1灯具安装于鳍状桁架的内环梁处，或外环梁上，离马道有一段距离，没有通道到达安装节点，安装高度高、危险性大。
（2）V形槽LED媒体屏及中庭照明轨道V形槽多媒体屏的LED灯具安装于外幕墙V形槽的内侧，每个区的空间垂直高度约60m，施工高度高。
深度剖析上海中心大厦新型柔性悬挂幕墙系统

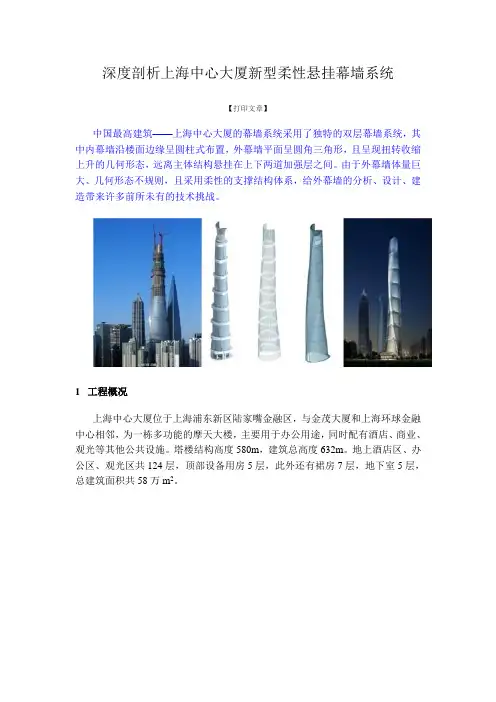

深度剖析上海中心大厦新型柔性悬挂幕墙系统【打印文章】中国最高建筑——上海中心大厦的幕墙系统采用了独特的双层幕墙系统，其中内幕墙沿楼面边缘呈圆柱式布置，外幕墙平面呈圆角三角形，且呈现扭转收缩上升的几何形态，远离主体结构悬挂在上下两道加强层之间。
由于外幕墙体量巨大、几何形态不规则，且采用柔性的支撑结构体系，给外幕墙的分析、设计、建造带来许多前所未有的技术挑战。
1 工程概况上海中心大厦位于上海浦东新区陆家嘴金融区，与金茂大厦和上海环球金融中心相邻，为一栋多功能的摩天大楼，主要用于办公用途，同时配有酒店、商业、观光等其他公共设施。
塔楼结构高度580m，建筑总高度632m。
地上酒店区、办公区、观光区共124层，顶部设备用房5层，此外还有裙房7层，地下室5层，总建筑面积共58万m2。
塔楼主体结构采用巨型框架-伸臂-核心筒结构体系。
巨型框架由8根巨型柱、4根角柱及8道位于加强层的箱形空间环带桁架组成。
巨型柱和角柱均为钢骨混凝土柱，分别在8区顶部和5区顶部终止。
两层高的箱形环带桁架既是抗侧力体系巨型框架的一部分，也是建筑周边次框架柱的转换桁架。
核心筒平面形状沿高度根据建筑平面功能作相应调整，底部平面为30m×30m的方形布置，中部为切角方形布置，顶部为十字形布置。
塔楼的2，4～8区共设置了6道两层高的伸臂桁架。
伸臂桁架将巨型柱与核心筒联系起来，既能约束核心筒的弯曲变形，又能高效地利用周围的8根巨型柱以减小结构的整体变形和层间位移。
此外，各分区的加强层均设置了径向桁架作为幕墙结构的支承系统。
上海中心大厦采用了独特的内、外双层幕墙系统，内幕墙沿着楼板边缘呈圆柱式置。
远离主体结构且扭转收缩向上的外幕墙系统是这座建筑区别于其他超高层建筑的显著特点之一。
外幕墙平面形状呈一个三边鼓曲、三角倒角的等边三角形，在高度方向，绕着圆柱体楼面逐层旋转、收缩向上，由此导致内外幕墙在空间上分离。
整个外幕墙系统被外伸的设备层在垂直方向上分成相对独立的9个区域（9区为塔冠区），每个区在内外幕墙之间形成宽度变化并向上延伸的12～15层、高约55～66m的流线形中庭空间。
【BCW】上海中心大厦外幕墙工程设计
【BCW】上海中心大厦外幕墙工程设计BCW 】上海中心大厦外幕墙工程设计上海中心大厦建筑外观呈螺旋状上升。
由主楼底部起始做平面旋转的建筑表皮，因建筑平面设计有一处凹口，使得在外幕墙上呈现V 形凹槽，就此由底部旋转至顶部塔冠。
从空中俯瞰，632m 上海中心大厦非对称的卷折式顶部造型，与421m 高金茂大厦的点状皇冠顶部及492m 高环球金融中心的现状合拢顶部相互辉映，刷新和重组了上海的天际线（图1）。
图1 上海中心大厦效果图上海中心大厦优美的建筑形态究竟如何成形？又有哪些特点？真正承担建筑外围护的外幕墙各系统究竟如何构成？又有哪些关键数据？基于这些问题，本文从幕墙设计的角度分析上海中心大厦的建筑几何形态成形以及幕墙系统组成。
1 建筑几何形态分析上海中心大厦外幕墙（A 幕墙）形态复杂，其成形过程是依据建筑设计定义的一套成体系的原则及公式，幕墙设计必须正确理解建筑几何形态成形理念，并以此为基础作为整个上海中心大厦建筑幕墙设计的原点，才能正确地深化设计出塔楼外幕墙体系。
根据对建筑形态组成的理解，整个形态成形可以分部分项地拆解为：建筑基准平面成形（含V 形口）、分格尺寸成形、实际楼层平面成形、单元板块成形、凹凸台面成形等。
此外结合结构设计要求，与外幕墙匹配的幕墙支撑钢结构也有一套完整的成形及定位原则，此问题将在后续文章中详述。
1.1 塔楼外形整体几何分析如图2 所示，上海中心大厦塔楼外形整体几何形态可简单描述为以下 5 个控制要点。
图 2 塔楼外形整体几何分析（1）确定四个基准平面的外形尺寸。
根据建筑所给的定位原则及参数确定± 0m、45m、605m 和632m 标高处的典型标高平面外形。
（2）确定建筑的起始旋转方位。
要求塔楼± 0m 标高处建筑平面外形“ V ”口的起始角度为正南方向顺时针旋转50°。
（3）确定建筑的旋转角度。
把建筑总高632m 等分为632000 份，得到每一个单位高度建筑旋转角度为120/605 000 = 0.000 214 286 °，建筑自身总体旋转135.429。
超高层(上海中心)幕墙设计与讨论
摘要：对上海中心幕墙结构、高度、造型、整体建模、防扭设计、冗余度设计、绿色环保等进行了介绍。
分析讨论了超高层建筑幕墙（上海中心幕墙）“至高、至尊、至精”的设计理念。
中国在超高层建筑幕墙领域还缺乏经验，超高层建筑幕墙不能只满足传统意义上的安全要求，而是需要有更多的考虑和预想。
发展超高层建筑幕墙需要理念升华，理论提高，设计创新。
需要创建高层建筑幕墙建筑学、风工程学、结构学、建造学等。
需要在创新理念和严密理论指导下进行安全设计与精细设计，超高层建筑幕墙才能健康发展。
关键词：超高层建筑幕墙 螺旋 整体建模 冗余度 双层幕墙１ 概述2008年11月29日，上海中心破土动工。
上海中心项目高度632m，预计建筑主体将在2014年完工。
届时，上海中心将成为上海乃至中国新的制高点，同432m的金茂大厦与492m的环球金融中心，形成三足鼎立之势，成为中国首个超高层建筑群。
这是陆家超高层（上海中心）幕墙设计分析与讨论龙文志 中国建筑装饰协会幕墙工程委员会专家顾问 图１ 图２ 图３ 图４ 图５ 图６ 图７ 图８图９ 图１０ 图１１ 图１２ 图１３ 图１４ 图１５ 图１６ 图１７ 图１８图１９图２０嘴作为中国最重要的商业中心集群，完成了一个历史阶段并迈向另一个时代的标志。
上海金茂大厦及国际金融中心象征着对外贸易繁荣，上海中心大厦是是动态的。
三幢高楼分别代表着“过去”、“现在”、“将来”，同时也暗示出了上海中心大厦的愿景：“中国，永恒的未来”。
上海中心和金茂与环球这两座高楼保持协调，形成一组和谐的超高建筑群。
从陆家嘴的江岸规划上来看，从江岸到上海中心整体形成3个高度梯度:第一重高度是最靠近黄埔江边的建筑高度，控制在100m 左右;第二重高度(包括中国银行、交通银行、上海船厂等)控制在200m左右;第三重高度由金茂大厦、环球金融中心和未来的上海中心共同组成。
这三重高度将共同构成陆家嘴金融商业贸易区的天际线（图1、2）。
上海中心大厦是高难度高标准工程，无论是其所处位置还是双层幕墙的特点，都使其从立项之初便备受关注。
上海中心大厦独特的内外双层幕墙及其支撑结构体系
建筑 师对外幕墙视觉通透的要求 ，外幕墙支撑结构采用 了
“ 钢 吊杆一 水 平环梁一 径 向支 撑 ”组成 的柔性 吊挂支 撑体 系 ， 该 结 构 具 有 传 力 路 径 简 洁 、结 构 与建 筑 幕 墙 形 态 高 度 吻 合 、视 觉通 透性 强等优 点 。 玻璃幕墙 的主要支 撑体 系由水平周边 曲梁 （ ３ ５ ６ ｍｍ ×
均 设置 了径 向桁 架作 为幕墙 结构 的支承 系统… 。
图１ 上海中心大厦幕墙的 “ 钢 吊杆－ 图２ 施工 中的上海中心
水平环梁一 径 向支撑”体系
大厦幕墙支撑结构
上 海 中 心 大厦 典 型 区采 用 了独 特 的分 区双 层 幕墙 体
用 鳍状 竖 向桁 架 及其 支撑 。本 文分 别具 体 介 绍上 述 ３种独 特 的幕墙 支撑体 系。
采取 了 双环 梁 结构 体 系 ；塔 冠 幕墙 支撑 结 构体 系 大 致 采
作者简介 ：程 穆 （ １ ９ ５ ６ 一 ），男，本科，高级工程师 。 通讯地址 ：上海市石门二路２ ５ ８ 号（ ２ ０ ０ ０ ４ １ ） 。 收稿 日期 ：２ ０１ ４ － ０ ５ — ０ ９
Hale Waihona Puke ２ ２ ｍｍ ）和 径 向 水 平 钢 管 支 撑 （ ２１ ９ ｍｍ ×１ ３ ｍｍ ，
上海 中心大 厦独 特 的 内外 双层 幕 墙 及 其支撑 结 构体 系
程 穆 汪 立 军
上海现代建筑设计集团工程 建设 咨询有限公司 上海 ２ ０ ０ ０ ４ １
摘要 ：建造 中的上海 中心大厦采用 了独特 的内外双层幕墙 系统 。其 内幕墙沿着主体结构楼 板边缘呈圆柱 式布置 ，外幕 墙 系统则是这座建筑 区别于其他超高层建筑 的显著特 点之一。外幕墙采用了结构轻盈 的柔性 吊挂支撑体 系，远离主体 结构且扭转收缩 向上 ，共 分底部１ 区幕墙 、中部２ — ８ 区幕墙 （ 典 型区 ）、顶部塔 冠幕墙３个独立区段。外幕墙分区独立
幕墙应用案例
幕墙应用案例幕墙是建筑外立面装饰的一种形式，其材料多为玻璃、铝合金和石材等。
随着建筑行业的不断发展，幕墙应用越来越广泛。
本文将从幕墙应用案例的角度出发，介绍一些具有代表性的幕墙应用案例。
一、上海中心大厦上海中心大厦是一座位于上海浦东新区的摩天大楼，高度达到632米。
这座建筑采用了大量的幕墙，其中最为引人注目的是外立面的“双皮层幕墙”设计。
这种幕墙的特点是在建筑外立面外再加上一层幕墙，形成了一个空气夹层，能够起到隔热保温的作用，使建筑内部温度更加稳定。
二、北京首都机场航站楼三号航站楼北京首都机场航站楼三号航站楼是世界上最大的单体航站楼，也是中国建筑史上的一个里程碑。
这座航站楼采用了大量的幕墙，其中最为引人注目的是“龙鳞幕墙”设计。
这种幕墙的特点是采用了大量的弯曲铝型材，形成了一个像龙鳞一样的外观，非常独特。
三、广州塔广州塔是一座位于广州市的电视塔，高度达到600米。
这座塔采用了大量的玻璃幕墙，其中最为引人注目的是外立面的“悬空幕墙”设计。
这种幕墙的特点是采用了大量的钢索和钢管，将幕墙悬挂在建筑外部，形成了一个非常独特的外观。
四、深圳平安金融中心深圳平安金融中心是一座位于深圳市的超高层建筑，高度达到599米。
这座建筑采用了大量的幕墙，其中最为引人注目的是外立面的“蜂窝幕墙”设计。
这种幕墙的特点是采用了大量的六边形铝板，形成了一个像蜂窝一样的外观，非常独特。
五、上海环球金融中心上海环球金融中心是一座位于上海市的超高层建筑，高度达到632米。
这座建筑采用了大量的幕墙，其中最为引人注目的是外立面的“三维幕墙”设计。
这种幕墙的特点是采用了大量的不规则形状的玻璃板，形成了一个非常独特的外观。
六、深圳湾超级总部基地深圳湾超级总部基地是一座位于深圳市的大型商业综合体，包括多座建筑。
这个项目采用了大量的幕墙，其中最为引人注目的是外立面的“玻璃幕墙+石材幕墙组合”设计。
这种幕墙的特点是将玻璃幕墙和石材幕墙组合在一起，形成了一个非常独特的外观。
上海中心大厦内幕墙的报告PPT(江河)
C型幕墙
C 幕墙局部效果 内幕墙整体效果
Faç ade Solution
C
玻璃配置：8mm(超白防火彩釉LOW-E）+12A+8mm(超白防火)
构 件 式 防 火 玻 璃 幕 墙 系 统
纵剖节点 横剖节点
Faç ade Solution
C
构 件 式 防 火 玻 璃 幕 墙 系 统
钢支撑位置的防火处理
Faç ade Solution
5
防火性能设计
Faç ade Solution
防火分区图
防 火 性 能 设 计
防火玻 璃幕墙
中庭部位分为三个防火分区 内圈部位分为二个防火分区 防火金 属幕墙 凸台部位为通高的防火幕墙
Faç ade Solution
（1）防火测试分为 2m和4m两种情况。 （2）2m的情况是最不利 的。
10 清洗及维护功能设计 11 BIM应用
Faç ade Solution
1
工程概况
Faç ade Solution
系统种类 B1………单元式玻璃幕墙系统（大面） B1a………窗单元式玻璃幕墙系统（大面顶层） B8………构件式防火玻璃幕墙系统（2&3F） C ………构件式防火玻璃幕墙系统（凸台正面） D ………铝板防火幕墙系统（凸台两侧）
全 玻 幕 墙 系 统
玻璃配置：
面玻为8mm（超白钢化）+1.52SGP+8mm （超白钢化）； 玻璃肋为19mm（超白钢化） +2.28SGP+19mm（超白钢化）。
B10幕墙局部效果 内幕墙整体效果
Faç ade Solution
C
构 件 式 防 火 玻 璃 幕 墙 系 统
上海中心大厦玻璃幕墙讨论
专项论述
• 玻璃幕墙安装，达14万平方米的主楼玻璃 幕墙全部安装到位。上海中心外幕墙玻璃 于2014年9月2日开始安装。其钢墙结构支 撑体系结构复杂，以主体结构8道桁架层为 界，共分为9区，每区幕墙自我体系相对独 立，是世界上首次在超高层安装14万平方 米柔性幕墙，被业界定义为“世界顶级幕 墙工程”
结构特色
• 上海中心大厦采用了独特的内、外双层幕墙系统， 内幕墙沿着楼板边缘呈圆柱式置。远离主体结构且 扭转收缩向上的外幕墙系统是这座建筑区别于其他 超高层建筑的显著特点之一。 外幕墙平面形状呈一个三边鼓曲、三角倒角的等边 三角形，在高度方向，绕着圆柱体楼面逐层旋转、 收缩向上，由此导致内外幕墙在空间上分离。整个 外幕墙系统被外伸的设备层在垂直方向上分成相对 独立的9个区域（9区为塔冠区） ，每个区在内外幕 墙之间形成宽度变化并向上延伸的12～15层、高约 55～66m的流线形中庭空间。
姓名 邵帅 谢春振 李鼎
学号 1721121 1721159 172134
百分比 40% 30% 30%
其钢墙结构支撑体系结构复杂以主体结构8道桁架层为界共分为9区每区幕墙自我体系相对独立是世界上首次在超高层安装14万平方米柔性幕墙被业界定义为世界顶级幕墙工程上海中心大厦采用了独特的内外双层幕墙系统内幕墙沿着楼板边缘呈圆柱式置
查找图片：谢春振 收集资料：李鼎 PPT制作：邵帅
上海国金中心北塔楼单元式玻璃幕墙设计浅谈
上海国金中心北塔楼单元式玻璃幕墙设计浅谈摘要：单元式玻璃幕墙的结构形式特点是：首先将构成玻璃幕墙的单元(骨架材料、玻璃、保温隔热材料)在专门的工厂中装配成为整框，然后将其运送至施工现场。
在施工现场只需将一个个幕墙单元依次安装固定在建筑的主体结构上。
由于其具有诸多优点，近年来在高层建筑外装饰中被广泛应用。
本文作者以上海国金中心北塔楼玻璃幕墙工程为例,阐述了单元式玻璃幕墙的设计构思。
关键词：单元式幕墙；构造设计；系统优点；Shanghai Golden State Center North Tower unit type glass curtain wall designJin ShaohuaShanghai force into the Aluminium Engineering Company Limited200023Abstract: unit type glass curtain wall structure characteristics: first, will form the glass curtain wall unit ( skeleton material, glass, insulation materials ) in specialized factories to assemble into a whole frame, and are transported to the construction site. At the construction site will only a curtain wall unit is fixed in the construction of the main structure. Because it has a lot of advantages, in recent years in high-rise building decoration has been widely used. In this paper the author to Shanghai country gold Center North Tower of glass curtain wall engineering as an example, introduces the design conception of unit glass curtain wall.Key words: unit type curtain wall; structural design; system advantages;1、工程概况上海国金中心项目毗邻金茂大厦、东方明珠电视塔、正大广场，占地面积约6.5万㎡，总楼面面积37万㎡，南北塔楼玻璃幕墙面积约为10万㎡。
零距离接触亚洲第一高楼——盘点上海中心大厦十宗“最”
上海中心大厦，位于浦东的陆家嘴功能区，占地3万多平方米，所处地块东至东泰路，南依银城南路，北靠花园石桥路，西临银城中路，为上海陆家嘴摩天大楼建设计划最后的压轴工程。
其建筑设计方案由美国Gensler建筑设计事务所完成，主体建筑结构高度为580米，总高度632米。
上海中心大厦总投入超过148亿元，按照工程计划，大厦将于2015年全面建成并启用，成为世界第一绿色摩天高楼并与420.5米的金茂大厦、492米的环球金融中心共同构成浦东陆家嘴金融城的金三角，勾勒出上海摩天大楼天际线。
【详细】 这是一个关于上海的梦想，一个二十年前便开始的计划。
632米，这是中国人第一次把建筑造到600米以上，它也是世界最高的绿色超级摩天大楼。
这是工程师们关于垂直城市的大胆想象，第一次在超高层建筑中使用双层玻璃幕墙，打造东方“空中花园”。
在通过专题欣赏这一超级工程的之际，共同为远大幕墙、江河创建、坚美铝材、道康宁等，值得我们幕墙人所骄傲的参建企业，送上掌声!网站首页◆专区◆精彩互动时事会议企业活动展会特邀精英专访产品测评技术解析市场分析协会文件高清图集上海亚洲大厦地址关键词：“垂直城市”、9个空中花园、中国最高空中花园 上海中心的建筑面积将达380000平方米。
作为陆家嘴地区又一座“垂直城市”，它的综合功能更为丰富，在大楼内部办公空间、酒店、零售商场、居屋和公共娱乐空间等一应俱全，可容纳数万人，如同一个社区。
整个大厦的内部将建造9个空中花园，有望成为中国最高空中花园所在。
为目前国内首创，大楼采用“同轴双层”的设计，即大楼内部为一个圆形的主建筑空间，大楼的主要功能都集 关键词：亚洲第一高、127层、632米、主体建筑580米 亚洲第一高楼上海中心127层，楼高632米。
上海中心大厦由地上118层主楼、5层裙楼和5层地下室组成，其主体建筑结构高度为580米，总建筑面积57.6万平方米，总重量约80万吨。
建成后将成为上海最高的摩天大楼，也是城市标志之一。
超高层建筑幕墙抗火策略--以上海中心大厦内幕墙为例
超高层建筑幕墙抗火策略--以上海中心大厦内幕墙为例周伟民【摘要】以上海中心大厦内幕墙的设计及施工为例，对上海中心大厦分隔使用空间与空中中庭的玻璃内幕墙消防安全展开研究，通过理论计算及火灾实验模拟的方式，研究和探讨内幕墙玻璃在火灾中的燃烧性能、幕墙玻璃的加强保护策略和相关构件的防火保护措施，提出了根据不同的工况选择玻璃幕墙防火系统，特别是以普通铝合金玻璃幕墙系统辅以窗玻璃喷淋系统作为防火分隔，可代替常规的钢框防火玻璃幕墙系统，可节省投资及工期，为超高层建筑内幕墙设计带来更多可能性。
【期刊名称】《建筑技艺》【年(卷),期】2016(000)006【总页数】3页(P90-92)【关键词】上海中心大厦;内幕墙;玻璃幕墙防火;窗玻璃喷淋【作者】周伟民【作者单位】上海陆家嘴金融贸易区开发股份有限公司【正文语种】中文超高层建筑是人类社会城市化、现代化、高科技化发展进程中的产物。
它的出现不仅仅满足人们的基本物质要求，更主要的是满足人们在精神上及商业利益上的需求，其发展体现着结构、技术、能源、美学及社会和文化的科学综合。
玻璃作为建筑材料，同时具备四大特点：透明、高强、轻质、耐久。
装设玻璃幕墙的建筑一旦失火后，火焰和烟雾会沿着玻璃幕墙与楼板、隔墙的缝隙蔓延，同时玻璃在250℃左右炸裂，并引起火焰迅速沿外墙上卷延烧。
玻璃幕墙的钢材和铝合金型材的耐火性能都比较差，钢型材在300～400℃高温下强度下降，600℃时承载力下降到常温下的40%左右，而铝合金结构型材的耐火性能更差，受热条件下极易发生结构变形，350℃左右失去承载能力。
目前的玻璃幕墙结构设计中，虽然考虑了玻璃和铝合金在温度骤变情况下因变形伸缩不一致而发生的“冷桥”现象，玻璃和铝框中间采用橡胶、聚乙烯泡沫材料相隔，但是能承受的温度变化范围仅在－40～＋50℃之间。
建筑物内发生火灾，辐射热、高温烟气都使结构温度变化范围远远大于＋50℃，结构受热膨胀变形过大，造成玻璃破碎、脱落。
上海中心大厦项目塔楼外幕墙系统分包工程介绍
塔楼外幕墙单元板数量统计表 分区 一区 二区 三区 四区 五区 六区 七区 八区 九区 总计 单元板 层数 4+4 12+4 13+4 13+4 14+4 14+4 15+4 15+4 塔冠 （块） 13056 单元板块数量（单位：块） A1 288 1596 1729 1729 1862 1862 1995 1995 A2 64 128 136 136 144 144 152 152 132 1188 4188 A3 464 532 532 532 532 532 532 532 393 393 1502 1502 A4 A5 分区合计 816 2256 2397 2397 2538 2538 2679 2679 2027 20327
上海中心大厦项目
塔楼外幕墙系统 分包工程介绍
2013年1月8日
地理位置：上海中心位于上
海浦东陆家嘴金融贸易区。 北靠花园石桥路，南临陆家
嘴环路，西接银城中路，东
望东泰路。 建筑面积：总建筑面积约为
574,058平米，楼高632米。
地下5层，地上121层，裙房7 层。
外幕墙面积：约13万平米。
结构595.65~632米 九区546.60~595.65米（观光+塔冠） 八区470.00~546.60米（酒店） 七区393.40~470.00米（酒店）
A1系统玻璃: GL-101-B: 12mm半钢化超白玻璃 + 1125mm高定制彩釉图案（#2表面）+ Low-E镀膜（#2表面）+ 1.52mmSGP夹胶层 + 12mm半钢化超白玻璃 A2系统玻璃:
GL-101-A: 12mm半钢化超白玻璃 + Low-E镀膜（#2表面）+ 1.52mmSGP夹胶层 + 12mm半钢化超白玻璃
上海中心大厦结构体系防火保护研究与实践共3篇
上海中心大厦结构体系防火保护研究与实践共3篇上海中心大厦结构体系防火保护研究与实践1上海中心大厦结构体系防火保护研究与实践上海中心大厦是中国上海市陆家嘴金融贸易区的标志性建筑之一，其高度达到632米，是亚洲最高的摩天大楼。
然而，高层建筑的火灾危险性不容忽视，因此对于上海中心大厦的防火保护更是必不可少。
本文探究上海中心大厦结构体系防火保护方面的研究与实践。
首先，上海中心大厦的外立面采用了深色玻璃幕墙，这种设计虽然美观，但是也存在着火灾扩散速度快、逃生困难等问题。
因此，上海中心大厦在幕墙方面采取了一系列的防火措施。
首先，幕墙的设计和应用必须符合国际标准，并经过多次试验验证，保证其防火性能达到要求。
同时，在幕墙安装过程中，配备专业的消防安全管理人员，对材料的质量和施工工艺进行详细检查，确保幕墙的安全性。
其次，在结构体系方面，上海中心大厦采用了“钢筋混凝土核心筒加钢框架”结构，使其在高风压和地震等极端条件下仍能保持稳定性。
核心筒是承载建筑重量、分担水平荷载的重要构件，因此在防火保护方面也显得尤为重要。
上海中心大厦在核心筒内安装了防火门、防火卷帘等消防设施，灭火器也被合理地布置，使得在发生火灾的情况下，可以起到最大限度地保护核心筒不受损害。
另外，上海中心大厦的每层楼都设置了疏散通道，这是高层建筑中的标配，对于人员疏散及逃生很有帮助。
楼层之间的疏散通道一般有两个就好，其中一个用作主要通道，另一个用于备份。
此外，还设有紧急通道。
紧急通道是在没有电梯、主要通道等情况下，人员可以通过进行无支撑跨越的方式进行逃生。
上海中心大厦的疏散通道设置在外立面一侧，随时可以通过微型消防站进行监控和管理，确保通道畅通无阻。
最后，上海中心大厦的防火保护还涉及到了防火隔离和灭火系统。
防火隔离主要是指在发生火灾时，避免火势向来人走的方向扩散，切断走火通道。
上海中心大厦在每层楼的进出口设置了独立的防火门，在发生火灾时可以起到防止火势向外扩散的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构特色
• 上海中心大厦采用了独特的内、外双层幕墙系统， 内幕墙沿着楼板边缘呈圆柱式置。远离主体结构且 扭转收缩向上的外幕墙系统是这座建筑区别于其他 超高层建筑的显著特点之一。 外幕墙平面形状呈一个三边鼓曲、三角倒角的等边 三角形，在高度方向，绕着圆柱体楼面逐层旋转、 收缩向上，由此导致内外幕墙在空间上分离。整个 外幕墙系统被外伸的设备层在垂直方向上分成相对 独立的9个区域（9区为塔冠区） ，每个区在内外幕 墙之间形成宽度变化并向上延伸的12～15层、高约 55～66m的流线形中庭空间。
查找图片：谢春振 收集资料：李鼎 PPT制作：邵帅
上海中心大厦
总体概述
• 上海中心大厦（英语：Shanghai Tower），是中华人民共和国上海 市的一座超高层地标式摩天大楼， 其设计高度超过附近的上海环球金 融中心，建成后将可取代它，成为 目前中国最高的摩天大楼及全球第 二高的摩天大楼。上海中心大厦项 目面积433954平方米，建筑主体为 118层，总高为632米，结构高度为 580米，机动车停车位布置在地下， 可停放2000辆。
姓名 邵帅 谢春振 李鼎
学号 1721121 1721159 172134
பைடு நூலகம்
百分比 40% 30% 30%
专项论述
• 玻璃幕墙安装，达14万平方米的主楼玻璃 幕墙全部安装到位。上海中心外幕墙玻璃 于2014年9月2日开始安装。其钢墙结构支 撑体系结构复杂，以主体结构8道桁架层为 界，共分为9区，每区幕墙自我体系相对独 立，是世界上首次在超高层安装14万平方 米柔性幕墙，被业界定义为“世界顶级幕 墙工程”
安全性能
• 设计师还为外幕墙的玻璃设置了重重防护： 第一道护栏——使用超白玻璃，与普通钢化 玻璃相比，自曝率接近于零。第二道防护— —玻璃中加胶片，即使玻璃在剧烈的锤击实 验下慢慢破裂，所有碎片也能牢牢附着在 胶片上，不会落地。同时，双层幕墙之间 的宫腔成为一个温度缓冲区，就像热水瓶 胆一样，避免室内直接和外界进行热交换， 采暖和制冷的能耗比单层幕墙降低50%左右。
