MX2100气体检测仪中文说明书
气体检测仪使用说明书
W —4合1有毒气体检测仪使用说明书北京达航科贸有限公司BW-4合1有毒气体检测仪使用说明书*本机长期不使用时需要将电池取出，以免电池流液腐蚀机内电子元件。
被测气体检测浓度单位H2S硫化氢（百万分之一）ppmCO二氧化碳（百万分之一）ppm02氧气体积百分比（%）可燃气体A, ）爆炸下限百分比（％LEL）B, ）甲烷体积百分比（0-5.0% v/v）译者注：大部分可燃气体可用%LEL单位，甲烷使用v/v单位。
代码功能1声音报警2光报警3传感器4按钮5屏幕6电池盖7数据存储器（可选）8别夹代码功能1报警条件2电池3按钮指示4时钟5气体指示条码6数据存储指示（需安装卡）7自动调零8气瓶9自动检测传感器10密码锁11时间（年月日）12报警条件13预留使用如果光线不足，探测仪背景光自动亮10秒钟, 任意按下一个按钮背景会亮。
开 机务必在正常的空气条件下开机，即氧气为20.9%的空气下开机，否则会导致读数出 现偏差按下 ，此时仪器自动打开开始自检，确认传感器、报警灯、蜂鸣器等部件完好有效。
该检测仪的检测是自动完成的， 一般情况下不需要人为调整。
当空气中一种或多种检测气体浓度超过报警值时，检测仪会发出“嘀、嘀”的报警声，屏幕上方的报警灯闪亮，屏幕 上方有HighAlarm （高报警）或 Alarm Low （低报警）显示。
报警类型及其显示方式：声音报警分为快慢音，即急速“嘀嘀”音和慢速“嘀 一嘀”音。
气体报警设置值气体含量超过报警设置值时，仪器报警。
报警类型 适用气体 报警条件低值CO , H2S ，可燃气体周围含量低于设定值STEL 禾口 TWA CO 和 H2S积累值大于STEL 和TWA 设定值低值报警：♦声（慢）光报警 ♦ ALAM 低值超标气体 指示条闪动ALAM 超 标气体指示条闪动♦震动 STEL 报警： ♦ ♦ALARM高值报警：♦声（快）光报警 ♦ ALAM 超标气体指示条闪动♦震动 ALARM声（快）光报警ALAM 超标气体指示条闪动 震动多气体报警:♦ 声（快慢交替）光报警ALAM 超标气体指示条闪动 震动 传感器报警:♦ ♦ 声（慢）光报警 ALAM （多个或单个）气体指示条闪 动 震动ALARMTWALOW"ID 35liiwt *4「8~~s ~~弹JALARMTWA 报警: ♦ ♦ 声（慢）光报警 ALAM 超标气体指示条闪动 震动超范围报警:♦ ♦ 声（快）光报警 ALAM 超标气体指示条闪动 震动低电量报警:♦ 每10秒一次“嘀”闪动 指示灯闪动u?wJ ?D0TWAALARM ITE L0 0ALARM高值CO, H2S，可燃气体周围含量高于设定值混合气体两种或两种以上的气体出现报警条件TWA、STEL及最大值的读取项目表适用气体含义TWA （仅CO 和H2S）以一个8小时的工作日为基础的时间加权值STEL （仅CO 和H2S）以15分钟为基础的加权值MAX （最大值）在工作时间段内的最大值*对氧气而言，最大值既指氧气含量最大的情况，也指最小的情况。
四合一气体检测仪 使用说明
四合一气体检测仪 使用说明1.产品技术参数一、使用前须知本仪器是一款便携式多气体检测仪，它能同时连续检测4种气体：O ，L EL（可燃气体），CO，H S。
每种气体浓度读数都会显示在液22晶显示屏上。
仪器提供用户可自行设置的低浓度/高浓度报警，及STEL/TWA报警功能。
当检测结果超出预先设置的报警设定值，仪器便以声、光及振动报警提醒用户。
2.产品简介3.仪器整机视图传感器窗口AS8930采样泵连接点向下按键向上按键光报警充电接口开机/关机按键确认按键声报警液晶显示屏二、操作说明开机按住[ ]键两秒钟后松开，仪器即可开机，同时仪器发出一声蜂鸣并伴有振动，液晶显示屏上所有的图标和字段都将点亮，接着屏幕将显示仪器软件版本。
之后，仪器进入18秒钟的倒计时，当倒计时完成后，仪器进入常规的气体读数模式。
关机持续按[ ]键3秒，待仪器3次蜂鸣后即可关机。
1.仪器操作背光灯,,开机后进入气体读数模式，将开始对全部四种气体（O LEL CO,H S）22度报警设定值（包括STEL/TWA报警设定值），仪器就会发出报警。
在报警状态下，仪器按一定频率就会发出低频蜂鸣（低浓度报警），高频蜂鸣（高浓度报警），光报警以及振动报警。
当气体浓度低于报警设定值时，仪器将返回键进入另外4个模式。
2.气体读数模式可前进至峰值显示模式。
在此模式下，屏幕将显示有毒气体和可燃气体传感器所测得的峰值气体浓度读数，氧气传感器测得3.峰值显示模式4.TWA读数观察模式]键3次，仪器进入TWA读数观察模式，在该模式下，屏幕上出现[ TWA ]字符以及两个有毒气体传感器测得的TWA（时间平均暴露量极限）数值。
TWA值在每次仪器断开电源后将重新设置，而该时间基准设定为8小时。
TWA只对有毒气体有效，若仪器为无毒气体传感器，该项将不显示。
]4在气体读数模式下，按[键次，仪器进入STEL读数观察模式，在该模式下屏幕上出现[ STEL ]字符以及两个有毒气体传感器测得的STEL数值这两个有毒气体传感器的STEL（短期暴露极限）在每次仪器断开电源后将重新设置，而STEL时间基准设定为15分钟。
气体检测仪使用说明书
SearchRAE 便携式气体检测仪使用说明书
1.概述
SearchRAE 气体检测仪，是为在危险环境中的工作人员设计的，对气体进行连 续检测的仪器。当气体浓度超过预先设定的极限值时，它给出实时检测出的气体浓 度，并进行报警。在出厂前，报警极限已经设定为默认值，并且传感器都预先用标 准浓度的气体进行了校正。
出于安全考虑，本产品只能由专业人士进行操作和维修，在进行操作和维修前必 须完全阅读和理解本手册。
电池套件：
只可使用 RAE 公司的电池配套，配件号为：碱性电池（059-3052-000）/锂电池 （059-3051-000）。该仪器可在存有爆炸气体并且其中氧气含量超过 21%的气氛中进行测 试。其它来源的配件可能会降低本质安全等级。充电过程一定要在确认没有危险的环境中 进行。
CO ：
0-500ppm 0-2000ppm
1ppm 1ppm
注：随着技术发展，上表中部分数据可能会有所变化，恕不另行通知。
1.3 系统工作原理 MOS 传感器工作原理 传感器是一种新型的丝网印刷厚膜金属氧化物半导体传感器，它体积小、功耗

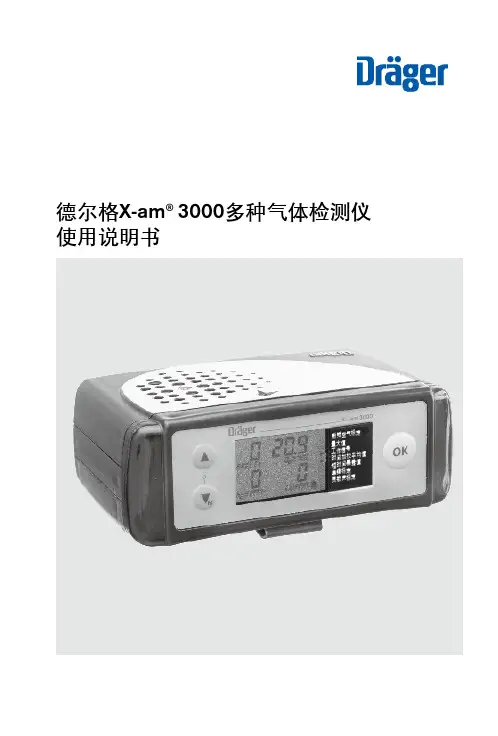

德尔格 X-am 3000多种气体检测仪 使用说明书 中文版
在乙炔焊接工作地点附近使用仪器时，要特别小心。
若不小心将未点燃的富氧乙炔吹在催化燃烧传感器上，传感器有可能会自燃。
CSA认证补充 该设备仅易燃气体检测部分的性能被评定。可燃气体体积百分比测量形式未经过 CSA测试。 当使用可燃气体体积百分比测量形式时，针对危险空气的IS等级来说，该设备仍 然是安全可靠的。
小心！ 高刻度读数有可能表示爆炸浓度。
小心！ 催化燃烧传感器有可能由于铅化合物或者含铝气体而中毒。如果怀疑传感器中 毒，请按照此手册中的标定程序进行标定。 如果传感器无法被标定，请更换催化燃烧传感器。
7
操作
操作
第一次使用德尔格X-am® 3000：
如果德尔格X-am® 3000的电池是与设备分开运输的，在使用前要对电池进行安装 和充电（详见“更换电池仓”和“电池充电”部分）。
a灵敏度测量值月报警通过ccvision设定声光及振动报警lelos两级报警阈值可调锁定泵流量见远程采样在30cm内报警音量90db可选配的数据存储器通用gasvision软件设定每分钟记录一次安装4个传感器的情况下60小时可选配的采样泵采样距离20mecal与标定和文件编辑兼容技术参数52订货信息名称及描述订货号仪器xam30008317740xam3000带内置泵8317730附件充电附件充电组件8317763车载充电转接件8317754泵的附件泵转接件8317328手泵与标定转接件配合使用6801933电源镍氢电池仓8317709碱性电池仓不包含电池8317716碱性电池1890433数据存储器及附件可选配的数据存储器出厂时安装在仪器内8317717gasvision软件8314034ccvision软件6408515rs232电线8317612延长管和探枪水尘过滤器8313648浮球不含软管6802337探枪05m6408238探枪15m6408239探枪插接式6401954探枪100带附件8316530探枪908316532订货信息53名称及描述订货号标定附件标定转接件8317336标定气瓶50lel甲烷100ppmco6810395流量控制阀8316556标准控制阀6810397其他附件尼龙便携包配有肩带8317720真皮便携包配有肩带8317726皮套配有肩带8317727传感器催化燃烧传感器0100lel或05vol
X-am 2000多种气体检测仪_使用说明书
主报警 A2
该报警由间歇报警信息显示：
交替显示 » A2 « 和测量值。 O2：A1 = 缺氧
A2 = 富氧
注意： 快速离开此地，否则有致命的危险！主报警锁定且无法被确 认或取消。
离开后，如果浓度值小于报警设定值 A2。 • 按下 [OK] 键，确认报警信息。
STEL / TWA 职业暴露极限值报警
____________ 2) 就氧气而言，A1 是最低的报警值，一旦低于设定值则发生报警。 * 发货时客户可选择不同的仪器配置。仪器实际的配置可通过 CC Vision
软件确定和更改。
2
• 按住 [ + ] 键约 3 秒，直到显示屏上的倒计时 » 3 . 2 . 1 « 消 失为止。
– 显示剩余运行时间 (Dräger X-am 2000 除外 ) ，例如 » d 730 « ( 剩余运行时间为 730 天 ) 。
调用信息模式
• 测量模式下，按下 [OK] 键约 3 秒。 – 成功显示峰值以及暴露极限值 TWA 和 STEL ( 按下 [OK] 键进
入下一屏幕 ) 。如果有警告或错误信息存在，则显示相应的 注意或错误代码 ( 请参见技术手册 ) 。 – 如果 10 秒内未按下键，设备将自动返回测量模式。
调用快捷菜单
充电
故障
电池充满电 为保证电池的使用寿命，充电受温度的影响且仅可在温度范围 5 至 35 oC 内充电。 待恢复到温度范围后，充电自动继续进行。 标准充电时间为 4 个小时。充满电 / 放电循环三次后，新的 NiMH 充电电池达到满电量。
关闭仪器： • 同时按住 [OK] 键和 [ + ] 键。 • 拧松电源组上的螺钉，拆下电源仓。
更换电池 / 充电电池
煤矿企业职业卫生现场检测规范
所以对粉尘进行卫生学评价时，常要进行总粉尘浓度 测定、呼吸性粉尘浓度测定、粉尘分散度测定和粉 尘中游离二氧化硅的测定。
（二）总粉尘浓度测定—滤膜重量测 尘法
【原理】 用已知质量的滤膜采集一定体积的含尘空气， 将粉尘粒子阻留在滤膜上。根据采样后滤膜 的增重和采气体积，计算出空气中粉尘的浓 度（mg / m3）。
（四）个体粉尘浓度的测定
将个体粉尘采样器的采样头佩戴在劳动者的 呼吸带高度，测定一个工作班（8小时）工 人接触粉尘的平均浓度。 安装冲击式呼吸性粉尘采样头（T.R粉尘采 样头）可同时测定总粉尘浓度和呼吸性粉尘 浓度。
（五）粉尘分散度的测定—滤膜溶解涂片法
粉尘分散度是指粉尘颗粒被粉碎的程度，即各种大小 不同的尘粒所占的百分比（%）。
【器材准备】 粉尘采样器
防爆型，产品检验合格。 测尘滤膜
直径40mm或75mm的过氯乙烯纤维滤膜 （滤 膜特点:阻尘率高、阻力小、荷电性、憎水
性强、不耐高温）。 分析天平
感量不低于0.0001g 。
粉尘采样器及采样滤膜
【样品采集】 1.滤膜的准膜的准备
品中游离二氧化硅的含量。
ω m2 m1 100 m
式中： ω为粉尘中游离二氧化硅的含量（%）； m1为空坩埚的质量（g）； m2为恒重后坩埚和残渣的质量（g）； m为分析用粉尘样品的质量（g）。
【说明】
（1）操作中，一定要控制加热的温度在245℃-250℃，若 加热的温度或时间不够，则粉尘中的硅酸盐及金属氧 化物将得不到充分溶解，若温度超过250℃则会形成胶 体而影响分析甚至无法分析。
估计滤膜上粉尘的增重在1~20mg时（直径75mm的 漏斗状滤膜粉尘增量不受此限），停止采样，取下 滤膜夹，在清洁的场所用镊子取出滤膜，将受尘面 向内折叠几次后，用衬纸包好，贮于采样盒中，带 回实验室。
硫化氢检测
第一节硫化氢的检测方法发觉硫化氢的气体的方法有几种。
鼻子可以嗅到空气中含量百万分之一的硫化氢气体的存.在。
但当硫化氢浓度达到 4.6ppm，会使人的嗅觉钝化。
如果硫化氢在空气中的含量达到100ppm以上，嗅觉会迅速钝化，而得出空气中不含硫化氢的不可靠的判断。
因此，根据嗅觉器官测定硫化氢的存在是极不可靠的，十分危险的，应该采用测量仪器来确定硫化氢的存在及含量。
一用化学方法测定硫化氢的存在和含量1 醋酸铅试纸法：将醋酸铅试液涂在白色试纸上，试纸仍为白色，当与硫化氢气体接触时，会变成棕色或黑色。
让试纸与被测区空气接触3 —5 分钟，根据色谱带对照试纸改变颜色的深度可判断硫化氢的浓度（在使用时注意将试纸沾上水）。
是一种定性方法。
试液配方：10 克醋酸+ 100 毫升醋酸（或蒸馏水）测量原理：Pb(CH3COO)2+H2S PbS(棕色或黑色)+2CH2COOH2 安培瓶法：安培瓶内装有白色Pb(CH3COO)2固体颗粒，瓶口由海绵塞住，硫化氢气体可通过海绵侵入瓶内与反应，使醋酸颗粒变黑，是一种定性，半定量测量方法。
3 抽样检测管法：检测管由厂家专门生产的，管内装有浸过醋酸铅的固体颗粒。
当含有硫化氢气体的空气通过检测管时，空气中硫化氢的含量越高，检测管变黑的长度就越长，可以在检测管上的刻度上读取数据，计算硫化氢的含量。
这种测量方法检测精度高，成本低，但测量操作复杂，测量精度受检验人员熟练程度的影响。
二用电子探测仪测定硫化氢的存在和含量电子探测仪类型很多，价格昂贵。
一般电子探测仪都具有声光报警和硫化氢含量显示功能，有的还能实现远距离控测。
公司所使用的硫化氢气体监测仪包括固定式和便携式两种。
在以下章节将重点讲解。
三用生物监测硫化氢的存在用生物监测硫化氢的存在是一种辅助监测方法，它不能测定毒气种类和含量，只能显示可能有毒气或窒息性气体的存在。
由于硫化氢，二氧化硫比空气重，会在通风不良和低洼处位置聚集，将对硫化氢极为敏感的禽类放置于硫化氢可能泄露和聚集的位置，当硫化氢发生泄露、操作人员发现禽类被毒死时，应立即用监测仪器测定有害气体种类和含量。
4合1气体检测仪中文说明书
-2-
注 意：
1. 使用前请详阅使用手册，完整了解使用、操作、保养方法。 2. 为安全起见，本检测仪应由合格人员操作维护。 3. 使用替代零件可能导致本质安全防爆失效。 4. 原厂建议使用检测仪前以气体浓度超过高警报设定点的气体
14
泵警报与泵测试
泵持续将空气吸入，如果泵停止工作或堵塞，检测仪会发出泵警报，并锁
定在泵警报状况下。显示屏显示以下画面，发出两声快速哔声，并震动，
显示屏上
和 符号闪烁。
△！ 警告：确认堵塞状况排除后再按○键确认锁定的泵警报.
当按下○键后，检测仪会自动要求执行泵浦测试。请依照使用手册中的泵测 试一节完成泵测试。如果泵测试成功完成，检测仪恢复正常工作，否则泵 警报会持续。如果泵警报持续发生，请参考使用手册中的故障与维修一节。
版本使用的电池不同，请与本公司连络. 5. 使用原厂指定的充电器充电，使用他牌充电器可能导致火灾或爆炸. 6. 充电前应将检测仪先关机. 7. 不要充完电立刻就做校正. 8. 更换锂电池组或碱性电池组可以在现场更换，但是碱性电池组内的碱性
电池必需要在没有危险的安全区域更换. 9. M5-BAT08 和 M5-BAT07 电池组内有锂电池，使用不当可能有燃烧或
successful〞（自我测试成功）. z 检测仪显示 LEL 传感器的补偿系数气体种类和 PID 传感器的补偿系数气
体种类. z 显示屏依序显示 TWA，STEL，低警报和高警报设定点.
空气质量检测仪使用说明书
分光打印室内空气检测仪（电脑版可调式六合一中文显示分光光度打印室内空气检测仪器）数据可调型使用说明书尊敬的客户：您好！为保证您在使用过程中具有更好的安全性和有效性，请您务必注意以下事项：1．为了确保您能够正常操作，在使用仪器前，请仔细阅读仪器使用说明书。
2．我公司仪器以便于携带和现场快速检测为其主要特点，对被测样品的品质和安全能够实现快速现场检测；其检测结果可以作为法律裁决的前期基础参考数据。
3．仪器所用试剂为化学药品，绝对禁止儿童及无关人员接触试剂，否则发生意外责任恕请自负。
4．使用仪器须知：检测结束后，必须关闭所有仪器设备的电源，以免发生以外。
注意吸收瓶和仪器的连接，防止倒吸，损毁仪器。
启动仪器之前注意胶管位置，避免触地，防止异物吸入。
不要在没有流量或流量很小的情况下长时间让气泵处于工作状态，以免影响机器寿命。
仪器工作时要保持水平。
防止仪器剧烈振动。
切开检测管时注意伤手，玻璃渣要妥善处理。
使用三脚架时注意平衡。
仪器特点▲多功能：可检测室内空气中的甲醛、苯、氨、甲苯、二甲苯、TVOC有害气体。
▲流量稳定：为了适应室内环境监测的需要，该仪器采用了大流量泵，可调阻力流量计，具有流量稳定，精度较高的特点，能很好适应苯、氨、甲苯、二甲苯、TVOC 等检测管有较大采样阻力的情况；▲自动控制：可在0~99小时内任意设定时间，操作方便、直观。
在控制面板设定采样时间，采样结束时自动停止工作。
时间精度高，采样误差不超过0.1秒；▲温、湿度指示：面板上可以显示检测现场的温度及湿度，可以直观地反映采样现场的环境状况（可选）。
▲现场测定甲醛含量。
▲甲醛超限声、光报警提示。
▲现场热敏打印定制格式的检测报告。
▲轻便：本仪器体积小，重量轻，携带方便。
▲电源：接220V交流电，强电、弱电分别独立控制。
▲包装：仪器的外包装为小型铝合金手提箱。
▲采样支架：另外配有采样三脚架，方便调整采样高度。
（可选）技术指标1．测试项目：甲醛、苯、氨、甲苯、二甲苯、TVOC2. 测量范围：甲醛（0.01~1.2mg/m3）苯（0.05~4mg/m3）氨（0.05~ 3mg/m3）甲苯（0.05~4mg/m3）二甲苯（0.05~4mg/m3）TVOC（0.05~4mg/m3）3. 流量范围：流量6X2.5升/分4. 光源：LED硅光二极管，波长630nm5. 准确度：甲醛测量精度≤2%.6. 现场热敏打印定制格式的检测报告7. 流量稳定性：>95%8. 定时控制：0—99小时9. 功率：120W10. 电源：220V交流电11．主机标准尺寸：410×280×145(mm)12.操作面板尺寸：400×270（mm）13. 重量：6kg14. 蓝色背景灯屏，便于阴暗天气使用15. 可同时检测6种气体仪器操作仪器分为定时操作区、甲醛流量调节区、甲醛测定区三个部分，通过定时操作可以设定各个检测项目所需要的的检测时间，检测甲醛时可以通过向左向右调节流量计下方的圆形旋扭来调整检测甲醛时每分钟的空气通过量，甲醛测定区通过操作可以进行甲醛测定、打印等工作。
MX2100气体检测仪中文说明书
的人员仔细阅读。 * 仅当该仪器由奥德姆（OLDHAM）公司相关人员或者奥德姆（OLDHAM） 公司授权的人员来进行使用、维护、和修理，其性能水平才可能与说明书相一 致。
法国奥德姆公司（北京） www.oldham.fr
形式显示在显示屏上，并分成四个独立的区域，每一区域对
应相应的测量通道。
氧气或 CO2 或 COV 等通道
可燃气通道 的资料
-- 同时最多显示四种气体的测量值 每种情形包括：
测量值，测量的单位和气体名称 时钟也同时显示在显示屏上
注意：显示屏能被手动设置成从前部或从顶部反向两个方向查阅， 根据使用者携带仪器的方式进行（在带夹上，在衣袋里等） -- 这项操作是通过按压“确认报警键”3 秒钟转换 -- 如果有五个通道，测量结果在最后位置交替显示 -- 如果没有毒气传感器，氧气和可燃气测量值显示在仪器显示屏的 上部
为了使测量的结果准确，MX2100 的传感器必须不能被覆盖。如果不 这样，测量的气体浓度可能会低，这对使用者来说是致命的危险。
7．2 仪器检测时
MX2100 必须垂直安放 根据检测或可能出现气体的类型，仪器放置的位置：
l 地上：为检测重的气体（如 H2S） l 中间高度（大约离地 1 米）或通风口：综合检测气体浓度的最
所有权条款 * 插图、技术图纸、说明书和数据包括保密信息均归奥德姆（OLDHAM）公司
所有 * 未经奥德姆（OLDHAM）公司批准，上述信息不可全部或包括物理的、电气
的或者任意部分以任意形式用于再生产、拷贝、泄密、转化以用于制造或出售 奥德姆（OLDHAM）公司的设备或交由其他任何个人使用。
华利奥气体检测仪产品使用说明书
深圳市华利奥电子有限公司地址: 深圳市坪山区坑梓街道梓横西路创兆产业园C栋3楼电话**************/28895066/28895033传真**************网址: 气体检测仪Gas detector产品使用说明书Product user manal 深圳市华利奥电子有限公司产品说明书 深圳市华利奥电子有限公司一、使用之前 (01)二、简介 (01)三、产品特点 (01)CONTENTS///目录四、技术参数 (02)五、外型图片 (03)六、菜单说明 (04)七.常见故障与处理对策 (14)八.维护服务保障 (15)九.注意事项 (15)十.其他选配购买仪器种类及参数 (15)产品说明书............................................................深圳市华利奥电子有限公司PAGE/01仪器不需要额外设置，开机即可使用。
开机需等待90秒预热时间，提前跳过可能导致数值有波动。
如果气体检测仪很长时间未使用（1个星期以上），开机后让仪器先运行一段时间（15分钟以上）后，进入设置模式，观察仪器的零点是否稳定为0左右，如果漂移较大，则需要归零点一次（氧气、氮气检测仪为归目标点一次）。
仪器报警时可以按或者键取消报警音，但是红色报警图标仍在闪烁；再按或者键可以恢复报警音。
便携式气体检测仪，是一款以泵吸方式检测气体浓度的安全型设备，采用嵌入式微控制器技术，操作简单，计算时间快，可靠性高，稳定性和重复性好。
为了满足广大客户对仪器能够方便、准确的操控，采用了九个按键的操作方式，2.8.寸高清液晶彩色屏幕。
内部采用原装进口18650标配5200mA 大容量锂电池，安全稳定、超长待机；高端进口电机吸气泵，专业美观的外观设计让仪器增添了灵气，高强度的工程材料经久耐用、防尘耐磨，贴手的握感使用起来得心应手。
检测仪选用优质进口红外、电化学、催化燃烧、热导、半导体和PID 等原理的气体传感器。
固定式气体检测仪说明书
固定式有毒有害智能气体检测仪 产品使用说明书目 录使用之前 (2)简介 (2)主要特点 (3)技术参数 (3)外形图片 (4)操作说明 (5)菜单设置 (5)常见故障及解决办法 (10)更换传感器 (10)注意事项 (11)保修期 (11)技术性能及参数 (11)11.使用之前（注意：请避雨安装！！！）工作电源：12-30VDC红线：电源正极黄线：4-20mA信号正极黑线：电源负极、4-20mA信号负极仪器不需要额外设置，开机即可使用。
开机需等待30秒预热时间，提前跳过可能导致数值有波动。
如果气体检测仪很长时间未使用（1个星期以上），开机后让仪器先运行一段时间（15分钟以上）后，进入设置模式，观察仪器的零点是否稳定为0左右，如果漂移较大，则需要归零点一次（氧气、氮气检测仪为归目标点一次）。
仪器报警时可以按KEY3键取消报警音，但是报警图标 仍在闪烁；再按KEY3键可以恢复报警音。
2. 简介智能气体检测仪，是一款采用世界顶级的嵌入式微控制器技术，最先进的集成电路技术、标准智能化技术及数字模拟混合通讯技术等合一的完全智能化气体检测仪。
智能气体变送器技术先进、操作简单、功能齐全、可靠性高、稳定性高、安装维护方便。
为了满足广大客户对仪器能够方便、准确的操控，采用了三个按键的操作方式，清晰的数字LCD背光液晶屏幕实时显示气体浓度值。
拥有零点校准和恢复出厂默认设置，可设置的两级声光报警功能适宜各种检测环境中及时、准确的报警提示。
仪器测量气体种类齐全，极大的满足了工业现场安全监测对设备高可靠性稳定运行和测量气2体种类多样化的要求，广泛应用于石油、化工、冶金、炼化、燃气输配、生化医药、农业、实验室及水处理等行业。
3. 主要特点●三个按键的操作方式,能快速准确的设定参数和校准数据●用户可自行设置高低声光报警点，现场可选配高分贝声光报警器●4-20mA信号输出、RS485数字信号输出、两组继电器输出等多种信号输出●气体种类多样化可供选择(根据各种传感器具体而定)●采用国际智能化传感器,快速更换传感器和电池,方便维护●清晰数字LCD背光液晶设计,便于黑暗环境中使用●可操控的数据及恢复出厂设置等功能为客户解决了因操作不当带来的麻烦●仪器跟各种远程控制设备兼容：PLC、二次仪表、控制器、控制报警器、DCS等●铝合金外壳，防爆、防腐蚀。
X便携式四合一气体检测报警仪说明指导书
X-4便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特征4、功效和操作5、菜单操作6、使用注意事项7、常见故障及其处理方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采取了最优异大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计完全智能化气体检测仪。
检测仪采取自然扩散方法检测气体，敏感元件采取优质气体传感器，含有极好灵敏度和出色反复性，使用和维护方便，极大满足了工业现场安全监测对设备可靠性要求，外壳采取高强度工程塑料，强度高、手感好、而且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环境保护、冶金、炼化、燃气输配、生化医药、农业等行业。
1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-《爆炸性环境第1部分：设备通用要求》GB3836.4-《爆炸性环境第4部分：由本质安全型“i”保护设备》GB15322.3-《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL便携式可燃气体探测器》JJG693-《可燃气体检测报警器检定均规程》JJG365-电化学氧测定仪检定规程JJG695-硫化氢气体检测仪检定规程JJG915-一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功效对照表1、2、3 报警指示灯窗口 7 气体感应孔 4 左键 8 充电口 5 中键 9 液晶屏 6 右键2.2检测仪结构：关键由壳体、线路板、电池、显示器、传感器、充电器等部件组成 2.3工作原理：电化学式和催化燃烧式三、技术特征 常规气体检测范围： 气体种类 量程 低报警点 高报警点 分辨率 EX (0~100)%LEL 20%LEL 50%LEL 1%LEL H2S (0~100)PPM 10PPM 20PPM 1PPM CO (0~1000)PPM 200PPM 500PPM 1PPM O2(0~30)%VOL19.5%VOL23.5%VOL0.1%VOL其它组合气体请联络企业响应时间：T＜30s指示方法：LCD显示实时数据及系统状态发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95% RH（无结露）工作电压：DC3.7V(锂电池容量mAh)防爆标志：Ex ib IIB T3 Gb充电时间：6h~8h待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：0.5kg四、功效和操作4.1开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示器背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。
DCEM2100说明书
英国Mandrake-Codel公司DCEM2100/L测尘仪《调试指南》一、安装1. 供货范围除非客户特殊订货，标准配置的供货范围如下：✓带10米长电缆的发射头；✓带10米长电缆的接收头；✓信号处理单元（SPU）；✓供电单元（PSU）；✓安装法兰盘（一对：2个）（见图3所示）；✓吹扫部件（一对：2个）（见图3所示）；2. 现场安装准备该设备的设计要求是：安装在锅炉尾部，最终向环境直接排放的烟道或烟囱的某个位置。
所有部件的密封等级为IP65。
具体的位置可根据用户的具体情况和具体应用而定，然而，在确定具体位置时，以下几点需要安装者注意的：✓选择时，应考虑发射头及接收头两端的安装条件，且可满足对准安装；✓环境温度及振动情况：我们保证的环境工作温度：发射头及接收头：－20O C～＋80 O C；信号处理单元（SPU）：－20O C～＋70 O C；低温情况下，镜头上容易出现霜冻，造成非正常的浊度升高；要使发射头与接收头之间的光线畅通；信号处理单元（SPU）及供电单元（PSU）尽量靠近一侧；（无论发射头或接收头，因为标准配置的电缆长度只有10米。
若需要增加电缆，则订货时特别说明，按米收费）3. 烟道准备发射头及接收头在烟道上要相对安装。
由安装法兰盘连接到烟道上已设计好的位置。
为安全考虑，推荐加装一个绝缘阀门，因锅炉运行时，烟道中烟气的压力远大于空气中的压力。
烟道中预留的安装管（厂家不提供），通常直径为75mm（见图2所示）。
此安装管是连接烟道与安装法兰盘。
该管子应有足够的长度，起码大于烟道的保温层，可能的条件下，再长一些，可以使设备不受烟道中烟气的污染，同时，还可以起到绝缘烟道中烟气温度的作用。
烟道两侧必须事先开好孔，预先插入安装管，将安装管一侧焊接到烟道内层金属壁上；另一侧，则焊接一个安装法兰盘（参见图2）。
安装法兰盘上有四个带有内螺纹的孔，以便与吹扫部件连接。
为了避免振动的影响。
有必要，将一些缝隙填死。
便携式气体检测仪使用说明书（测氧仪）
便携式气体检测仪使用说明书1、操作方法图3－1所示的操作提示区分成左、中、右三个区域，分别对应左功能键、开/关模式键和右功能键。
在不同的功能状态下，三个功能的图标会有不同，也会出现功能提示文字（根据语言设置的不同显示不同文字），按相应的按键进入对应功能；或出现空白表示在此状态下对应键操作无效。
仪器屏幕显示的菜单分为功能菜单、单选项和复选项三种，功能菜单使用右键将光标移动到相应项目上，按左键选择；单选菜单使用右键上下移动光标到对应项目上，按左键改变选择设置，选择具有单一性，按模式键确认修改；复选项使用左键移动光标到相应项目，按左键改变选择状态，有十字叉表示选中，否则为不选，可选择多个项目，按模式键确认修改。
2、操作模式仪器有检测模式、诊断模式和编程模式三种工作方式，分别对应不同的操作功能和菜单显示。
3、仪器操作指南3.1 开关机长按“开关键”超过2秒钟即可开机，同时蜂鸣器鸣响一声。
在开机状态下，按住“开关键”超过2秒钟，屏幕显示“仪器将在5秒后关机…”，并从5开始倒计时，继续按住“开关键”不放直至倒计时结束，屏幕显示“仪器已关机”并正常关闭。
在倒计时过程中松开“开关键”可停止关机过程，并返回原状态。
3.2 自检开机后，屏幕依次显示仪器名称、韧件版本号、序列号、传感器安装状态信息。
若没有插入SD卡或未打开写保护，将显示错误信息：按右键关机，按左键忽略此错误，继续下一步操作。
提示：没有插入SD卡或卡写保护不能记录数据，但不影响测量功能。
此时屏幕显示中表示数据存储的图标将显示成“！”。
（参见4.1.1的图）根据用户的设置（参见4－3－5），还将显示当前时间、日期、操作模式、报警设置等信息；若用户选择开机做零点标定，则每次开机都要进行零点标定。
自检完毕后屏幕显示“自检完成！”并进入检测模式。
MXF-2400使用说明书(中文版硬件)
多道荧光光谱仪MXF 2400使用说明书日本岛津公司分析与测试分公司日本.东京本手册详细描述了本仪器的原理及结构，其中包括很多我们的核心设计技术，所以用户可以轻松理解与掌握。
我们希望客户不要将本说明书传借或透露给第三者。
安全使用注意事项本仪器内部会产生对人体有害的X射线和高压。
为了安全使用本仪器请注意以下事项。
WARNING WARNING CAUTION 关于防止X射线伤害1.根据“电辐射伤害防御规定”（劳动部1998年10月1日第32号令），本仪器符合“X射线设备”的规定标准。
在使用本仪器过程中提供了本规定中所必须的预防方法。
（例如日本）2.本仪器提供了为防止X射线在正常操作情况下泄漏而设置的安全保护机构。
如果处理不当可能会导致X射线泄漏。
在使用仪器过程中不要轻易移动保护电路部分。
不要改变机械的能动部分，否则会影响安全运行。
关于防止电击伤害1.从高压柜或X射线发生器的高压部分到X光管都具有防电击构造。
但是，如果移动高压电缆会导致高压电极暴露，可能造成电击事故。
取下高压电缆时，应关掉X射线发生器的主开关，放掉所有的高压电荷。
此项工作必须由有经验的人员执行。
如果在没有供应PR气的情况下使用检测器，检测器的窗口可能会破裂。
所以在使用流气检测器时一定要连续供气。
使用高压气体钢瓶注意事项非常感谢购买岛津公司的X射线荧光光谱仪。
岛津公司为您提供以下保修项目：1.保修期自验收之日起12个月或自装船之日起18个月。
2.保修如果在保修期限内出现岛津公司应该负责的故障，我们将免费更换或维修。
3.保证项目本保证将不包括由以下原因造成的故障：1）使用不当；2）由未经岛津授权的公司对仪器进行维修或调试；3）非仪器原因在造成的故障；4）由试样带进的粉末等粘附到X光管或晶体上，而造成的损坏或性能下降；5）在高温、潮湿、腐蚀性气体、爆炸性气体、震动等的恶劣环境下使用；6）火灾、地震和其他自然灾害；7）安装完成之后运输或移动；8）消耗性备件或其他等同于消耗的部件。
智能型手持式便携式二合一气体检测仪说明书
三合一气体检测仪(手持式、便携式)操作手册2014年12月05日声明:本手册是多合一气体检测仪的通用操作手册，本手册中提到某些功能和界面，会因为检测仪实际配置的传感器不同而不同，在阅读时应注意区分。
软件升级后，界面和操作方法可能会有所变动。
纸质说明书通常都是批量印刷，所以如果有变动，不另行通知。
升级后我们仅提供最新版本的电子版本说明书，敬请谅解！本手册中所包含的所有数据和信息如有变更,恕不另行通知。
保留勘误权。
目录装箱单 (5)注意事项 (5)PID光离子传感器注意事项 (8)仪器参数 (10)校正采用的标准 (11)统计值的计算方法 (11)仪器报警的判断条件 (11)VOC气体规则 (12)仪器正面图解 (13)开机关机重启待机硬重启 (14)关于电池充电 (15)文字输入方法 (16)使用采样管和粉尘过滤器 (17)开始工作 (18)开始检测 (19)按钮示意 (20)菜单 (21)设置检测地点、检测时长、定时检测 (22)锁定与解锁 (23)查询数据 (24)使用电脑查询的操作方法 (26)打印检测结果 (27)启动打印 (27)设置打印机 (28)设置打印样式 (29)数据备份 (30)配置 (31)修改时间 (31)仪器工作方式 (32)传感器配置和标定 (33)配置模拟信号传感器 (34)模拟信号传感器的标定操作 (34)串口信号传感器 (36)PWM脉冲信号传感器 (37)气象环境传感器 (38)检测项目 (39)基本参数 (39)自定义公式 (40)【自定义公式应用案例】 (40)第2单位 (41)报警阀值 (42)文本表达 (43)密码设置 (44)屏幕亮度 (45)装箱单注意事项请仔细阅读本章节!1.收到货后，请确定仪器背部的标签型号是否是您订购的产品型号，如果有误，请及时与我们联系进行更换。
2.请仔细阅读产品说明书，熟悉操作方法。
3.本产品不能工作在要求有防爆的场所。
4.请注意防水、防摔、防震和防高压电，以免损坏仪器。
EasyLogic PM2100 系列 用户手册说明书
NHA2779003-02
3
注意事项
FCC
经测试，本设备符合FCC 规则第15 部分对A 类数字设备的限值规定。这些限值旨 在合理地防止当设备在商业环境中运行时产生有害干扰。本设备会产生、利用并发 射无线射频能量。如果不按说明书安装和使用本设备，有可能对无线电通信产生有 害干扰。在住宅区内使用本身可能会产生有害干扰，这种情况下，用户需要自费采 取避免干扰的措施。
测量仪概述............................................................................................... 10 测量仪功能............................................................................................... 10 功能汇总 ..................................................................................................10 安装适配器............................................................................................... 11 测量参数 .................................................................................................. 11
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能充电电池模块在仪器的内部，一般充电时间：2 小时 30 分钟。
1．2 记忆储存
一个第二电源锂电池确保 MX2100 储存详细的资料，锂电池不是可充 电的，它的使用寿命是五年。 重要提示：仪器设备用于鉴定在气团 I 和 II 区域的爆炸性气体环境时，
仪器所使用的可充电或不可充电电池的型号必须是制造厂商所 推荐的。
形式显示在显示屏上，并分成四个独立的区域，每一区域对
应相应的测量通道。
氧气或 CO2 或 COV 等通道
可燃气通道 的资料
-- 同时最多显示四种气体的测量值 每种情形包括：
测量值，测量的单位和气体名称 时钟也同时显示在显示屏上
注意：显示屏能被手动设置成从前部或从顶部反向两个方向查阅， 根据使用者携带仪器的方式进行（在带夹上，在衣袋里等） -- 这项操作是通过按压“确认报警键”3 秒钟转换 -- 如果有五个通道，测量结果在最后位置交替显示 -- 如果没有毒气传感器，氧气和可燃气测量值显示在仪器显示屏的 上部
售后技术服务电话：86-01-84971571 84972371
传真：86-01-84971571
Email: Service@
法国奥德姆公司（北京） www.oldham.fr
第 4 页 共 16 页
5．声报警
当触发报警时蜂鸣器就会发出告警。 注：在选项上，MX2100 可以装配一个震动器用于震动报警。
－ 5 种测量值和气体类型 － 用于引导对通道进行标定 还显示一些参数： － 日期和时间 － 测定最小值/最大值 － 平均 STEL/TWA 值 － 剩余电池电量（图形显示） － 巡视者（姓名）
4．可视的报警
无论在什么工作环境，安装在仪器顶部的报警指示灯在任何方向都可以 看到。
______________________________________________________________________oldham _________________________________________________________________________
售后技术服务电话：86-01-84971571 84972371
传真：86-01-84971571
Email: Service@
法国奥德姆公司（北京） www.oldham.fr
第 3 页 共 16 页
一．介绍
* MX2100 是一款便携式气体检测仪，能被使用在包含工业表面的（气 团 II）和矿业的包含甲烷气体（气团 I）的爆炸性气氛中。
三．在可燃气体环境中使用
四．维护
1．进入 MX2100 的菜单 1．1 通道设置菜单 1．2 传感器标定菜单 1．3 自调 0 菜单 1．4 日期和时间调整菜单 1．5 退出菜单
2．报警测试台 3．传感器标定站
五、COM2100 软件 六、充电器
七、附件
八、配件
九、技术参数
1．主机参数 2．传感器参数
二．使用
1．键区功能 2．测量读数 3．开机 4．关机 5．显示背景灯 6．参数的卷动
6．1 “巡检者”功能 7．报警
7．1 气体报警
7．2 故障报警 7．3 报警清除
7．3．1 气体报警清除 7．3．2 故障报警清除 8．测量 8．1 测量的显示 8．1．1 正常扩散模式 8．1．2 电动泵采样模式 8．1．3 手动泵采样模式 8．2 自动转换到“0-100%气体体积”范围 8．3 测量记录柱状图 8．3．1 操作原理 9．打印资料（经由 COM2100 软件）
“手动”或“电动”采样系统都可以配置不同的探针 半刚性探针 刚性伸缩探针 警告：半刚性探针不能使用在可燃气环境中，由于它会通过静电产 生火花。
7．MX2100 的携带：选项 7．1 仪器的放置
仪器的携带：
l 无论他或她去处理工作，留下 MX2100 检测大气 l 或携带 MX2100（肩背）使用采样系统测量不同的区域
3．开机
注意：在 MX2100 开机之前，请检查必要的传感器是安装的
你可以有两种方式选择仪器的开机： l 标准状态开机 l 可燃气体参数选择方式开机，这种方式可以选择明确的气体
（城市瓦斯气，甲烷等）
3．1 标准模式状态开机
______________________________________________________________________oldham _________________________________________________________________________
而不事先声明包括由于硬件升级而修改的技术参数的权力。 * 在使用仪器前请仔细阅读说明：该手册必须要由使用或将要使用、维护或维修
的人员仔细阅读。 * 仅当该仪器由奥德姆（OLDHAM）公司相关人员或者奥德姆（OLDHAM） 公司授权的人员来进行使用、维护、和修理，其性能水平才可能与说明书相一 致。
法国奥德姆公司（北京） www.oldham.fr
法国奥德姆气体检测仪
MX 2100
便携式复合气体检测仪
使用维护手册
法国奥德姆公司（北京）
售后技术服务电话：010-84971591 84972371
E-mail:Service@
可燃气和有毒有害气体检测仪 可用于烟道气和粉尘监测
2．测量传感器
重要提示：仪器的传感器元件是： -- MX2100 开机前连接 -- 安全区域可互换的
2．1 传感器的设计在仪器的顶部：如结构布图
毒气传感器（小的模块） 或寿命 1 年的氧气传感器
可燃气 0-100%LEL 传感 器或可燃气/热导 100%LEL—100%体积
寿命 2 年氧气传感器（大 的模块）或 – CO/H2S -- 半导体型 -- SO2，ETO 等 -- CO2IR 型
售后技术服务电话：86-01-84971571 84972371
传真：86-01-84971571
Email: Servicer
声报警确认键 / 显示模式
第一个“毒气” 通道的资料
6．采样系统
MX2100 配置一套采样系统用于测量正常难以到达的区域或进入被气 体污染的地方（罐，下水道或隧道等）之前的区域气体浓度。
6．1 电动采样泵
内置电动泵安装在仪器的顶部，向充电座一样。
6．2 手动采样泵
通过使用充电座配置的进气口，再连接一套手动采样系统(软管/吸气 球/探针)。
6．3 不同的探杆
2．2 可燃气传感器
可插拔式可互换的智能型传感器检测可燃气体 0-100%LEL 或 0-100% 体积 浓度， 这种传 感器 包括一 个壳 体和 灯丝 ，在 MX2100 的安装位置必须固定。
2．3 毒气和氧气传感器
可插拔式可互换的智能型传感器包括电化学的元件和电子线路，
3．显示屏
LCD 显示屏在报警或故障时背景灯自动点亮，图文显示屏很容易读取 测量值。 包括：
感谢您选择法国奥德姆（OLDHAM）公司的仪器 我们所作的每一次改进都是为了确保该仪器能够给您带来完善的安全保护。 请在使用仪器之前仔细阅读该说明书。
责任范围 * 奥德姆（OLDHAM）公司拒绝对所有非正常使用、安装或储存该仪器设备过 程中因并未按操作手册的要求和规则进行操作而造成人员伤亡的赔偿。 * 奥德姆（OLDHAM）公司不允许任何未经认可的公司、个人或法人行使奥德 姆（OLDHAM）公司的权利甚至包括销售奥德姆（OLDHAM）公司的产品。 * 除奥德姆（OLDHAM）公司专门对用户制造的或者是由奥德姆（OLDHAM） 公司为用户选择的产品外，奥德姆（OLDHAM）公司并不对从出售直至使用产品 而造成的任何直接的或者是间接的损坏，或者是法律判定的损失负有任何责任。
第 2 页 共 16 页
目录
一．介绍
1．电源 1．1 普通电源 1．1．1 充电电池块 1．2 记忆储存
2．测量传感器 2．1 传感器的设计在仪器的顶部：如结构布图 2．2 可燃气传感器 2．3 毒气和氧气传感器
3．显示屏 4．可见的指示（报警） 5．声报警 6．采样系统
6．1 电动采样泵 6．2 手动采样泵 6．3 不同的探杆 7．MX2100 的携带：选项 7．1 仪器的放置 7．2 仪器检测时的 7．3 背带 8．COM2100 通讯软件
大值或进行氧气的监控 l 高处：检测轻的气体（如氢气）
7．3 背带
MX2100 可以配置一个夹子，带夹，吊夹或包 这些附件避免传感器被衣服覆盖，以致气体的交换畅通无阻。
8．COM2100 通讯软件
使用软件进行管理和维护 MX2100： － 显示,未编码模式，通道的测量方法和参数 － 诊断故障的原因 － 设置仪器和测量通道 － 选项的管理 － 通过自动运行菜单标定通道 － 事件的输出和检查记录 － 管理，事件和测量记录的显示和打印 － 密码保护 MX2100 通过位于充电模块的红外连接电缆与计算机连接。
第 5 页 共 16 页
第二“毒气” 通道的资料
LCD 背景灯 显示参数 显示菜单
开/关/ 确认键
l 仪器的开关：ON / OFF l 查阅显示屏上的信息 l 确认气体报警 l 点亮背光灯（约 30 秒自动熄灭） l 翻转查阅参数 l 翻转参数期间进行确认 l 进入维护状态 l 确认
2．测量读数 每种工作的传感器将连续测量的气体浓度数值用数符的
二．使用
1．键区功能
______________________________________________________________________oldham _________________________________________________________________________
为了使测量的结果准确，MX2100 的传感器必须不能被覆盖。如果不 这样，测量的气体浓度可能会低，这对使用者来说是致命的危险。
