rs232通讯协议RS232通讯协议是一种用于串行通信的标准协议,它定义了数据通信的电气特性和信号传输的协议。
RS232通讯协议广泛应用于计算机、工业控制、通信设备等领域,是一种非常重要的通讯标准。
首先,我们来了解一下RS232通讯协议的基本特性。
RS232通讯协议使用串行通信,即一次只能发送一个比特。
它采用了一对差分信号线(TXD和RXD)进行数据传输,其中TXD用于发送数据,RXD用于接收数据。
此外,RS232还定义了数据传输的时序和波特率等参数,确保数据能够准确可靠地传输。
在RS232通讯中,数据是以ASCII码的形式进行传输的。
ASCII码是一种使用7位或8位二进制编码的字符集,它包括了数字、字母、标点符号等字符。
在RS232通讯中,数据通过TXD线发送出去,接收方通过RXD线接收数据,并将其转换为ASCII码进行解析。
除了数据传输外,RS232通讯协议还定义了一些控制信号,用于控制数据传输的流程。
其中,RTS(Ready to Send)和CTS(Clear to Send)信号用于控制发送方和接收方之间的数据流控制,DSR(Data Set Ready)和DTR(Data Terminal Ready)信号用于表示设备的就绪状态,而RI(Ring Indicator)和CD(Carrier Detect)信号则用于表示通讯线路的状态。
在实际应用中,RS232通讯协议需要使用特定的硬件接口来实现数据的传输。
常见的RS232接口包括DB9和DB25两种类型,它们分别使用9针和25针连接器进行数据传输。
此外,为了提高数据传输的可靠性,通常还会使用一些线缆和转换器来适配不同设备之间的接口。
总结一下,RS232通讯协议是一种重要的串行通信标准,它定义了数据通信的电气特性和信号传输的协议。
通过了解RS232通讯协议的基本特性和硬件接口,我们可以更好地理解和应用这一通讯标准,为各种设备之间的数据传输提供可靠的支持。
rs232协议标准
rs232协议标准RS232协议标准。
RS232是一种串行通信协议,用于在数据通信设备之间进行数据传输。
它是由美国电子工业协会(EIA)制定的一种标准,用于定义计算机和外部设备之间的通信接口。
RS232协议标准在计算机和外部设备之间的通信中发挥着重要作用,本文将对其进行详细介绍。
首先,RS232协议标准定义了通信设备之间的物理连接和电气特性。
它规定了通信设备之间的连接方式,包括连接线的引脚分配、传输速率、数据位、停止位、奇偶校验等参数。
这些规定保证了不同设备之间的兼容性,使它们能够进行可靠的数据传输。
其次,RS232协议标准还规定了通信设备之间的数据格式和控制信号。
它定义了数据的传输格式,包括起始位、数据位、停止位和奇偶校验位等,以及控制信号的使用方式,如数据就绪、数据发送、数据接收、数据结束等。
这些规定确保了数据在通信设备之间的正确传输和解释。
此外,RS232协议标准还定义了通信设备之间的通信协议。
它规定了通信设备之间的数据交换方式,包括同步传输和异步传输两种方式。
在同步传输中,数据以恒定的速率进行传输,而在异步传输中,数据以不定时的方式进行传输。
这些规定使不同通信设备能够根据自身的特性进行数据交换,从而实现了灵活的通信方式。
最后,RS232协议标准还规定了通信设备之间的控制和错误检测方式。
它定义了通信设备之间的控制信号,用于控制数据的传输和接收。
同时,它还定义了错误检测和纠正的方式,以确保数据在传输过程中的完整性和准确性。
总之,RS232协议标准在计算机和外部设备之间的通信中起着至关重要的作用。
它定义了通信设备之间的物理连接、数据格式、控制信号、通信协议和错误检测方式,保证了它们能够进行可靠的数据传输。
因此,了解和遵守RS232协议标准对于计算机和外部设备之间的通信至关重要。
RS232通讯原理
RS232通讯原理RS232通讯原理是一种串行通信协议,最早由美国电气和电子工程师协会(American National Standards Institute,ANSI)规定,用于计算机和外设之间传输数据。
RS232通常用于短距离(不超过15米)的数据传输,它定义了数据的传输格式、物理接口和电气特性。
1. 传输格式:RS232使用异步传输方式,即数据以字节为单位传输。
每个字节分为起始位(Start Bit),数据位(Data Bit),校验位(Parity Bit)和停止位(Stop Bit)。
起始位将信号从高电平转换为低电平,标志着一帧的开始。
数据位用来传输实际的数据,可以是5至9位。
校验位用于检测数据传输过程中可能出现的错误,常见的校验方式有奇偶校验(Odd Parity)和偶校验(Even Parity)。
停止位用于将信号从低电平转换为高电平,标志着一帧的结束。
2.物理接口:RS232定义了连接计算机和外设的物理插口,常用的插口类型有9针(DB9)和25针(DB25)。
这些插口包括数据传输所需的引脚,如发送数据线(TXD),接收数据线(RXD),数据终端就绪线(RTS),数据设备就绪线(DTR)等。
发送数据线和接收数据线用于双向数据传输,数据终端就绪和数据设备就绪线用于双向通信的协调。
3.电气特性:RS232规定了数据传输的电气特性,包括逻辑电平、电压范围和电流要求。
逻辑电平分为“1”和“0”,通常使用正电平表示“1”,负电平表示“0”。
电压范围在-25V至25V之间,实际使用中通常在-12V至12V之间。
为了确保可靠的数据传输,RS232的发送器和接收器必须能够提供足够的电流。
1.发送端将要传输的数据转换为二进制编码,并根据RS232的数据格式将数据转换为适当的数据帧。
2.发送端将按照数据帧的格式将一帧数据从发送线发送到接收线,并发送起始位,数据位,校验位和停止位。
这些位形成一个双向传输的数据信号。
rs232通讯协议
rs232通讯协议RS232通讯协议是一种常用于串行通信的标准,它定义了电脑与外部设备之间的数据传输方式。
RS232通讯协议采用了一种串行的、单向的通信方式,将数据以二进制的形式进行传输。
RS232通讯协议的最大传输速率为115200位/秒。
它使用一条差分传输线来传输数据,其中一个线路被称为发送线路(TXD),另一个线路被称为接收线路(RXD)。
发送线路负责将数据从电脑发送到外部设备,接收线路负责将数据从外部设备接收到电脑。
RS232通讯协议中的数据传输是以字节为单位的,每个字节包含8位数据位、1位起始位、1位停止位和可选的奇偶校验位。
在RS232通讯协议中,数据的传输是由发送方和接收方共同完成的。
发送方首先发送起始位,这个位的值为0,表示数据的传输即将开始。
接着发送方发送数据位,这是数据的实际内容。
数据位的顺序是由最低为开始的,依次为D0、D1、D2、D3、D4、D5、D6、D7。
数据位的值是发送方要传输的数据。
然后发送方发送可选的奇偶校验位,用于检测传输过程中是否发生了错误。
最后发送方发送停止位,这个位的值为1,表示数据的传输已经结束。
接收方在接收到起始位后,开始接收数据位。
接收方根据起始位的信号来确定数据的传输开始,并依次接收数据位。
接收方还会接收可选的奇偶校验位,用于检测数据传输过程中是否发生了错误。
最后接收方接收停止位,这个位的信号表示数据的传输已经结束。
在RS232通讯协议中,数据传输的成功率是很高的。
由于使用了差分传输线路,可以有效地减少电磁干扰的影响。
此外,RS232通讯协议还支持双工通信,即发送方和接收方可以同时进行数据传输,提高了通信的效率。
RS232通讯协议的应用非常广泛,特别是在计算机与外部设备之间的数据传输中。
它可以用于连接计算机和打印机、调制解调器、路由器等设备,实现数据的传输和控制。
总之,RS232通讯协议是一种常用的串行通信标准,它定义了电脑与外部设备之间的数据传输方式。
rs232接口协议
rs232接口协议RS232接口协议是一种通讯协议,用于在计算机和外部设备之间传输数据。
它是由美国电子工业协会(EIA)制定的标准,具有广泛的应用领域和长期的历史。
一、RS232接口协议的起源和发展RS232接口协议最早出现在1962年,被称为“EIA标准232”。
当时的计算机和设备之间需要进行数据通信,而RS232接口就是为了满足这个需求而产生的。
随着计算机技术的发展,RS232接口协议也得以不断完善和更新。
二、RS232接口协议的特点和优势RS232接口协议采用串行通信方式,它的特点是数据一位一位地顺序传输,适用于远距离通信和稳定传输。
此外,RS232接口还具有以下优势:1. 可靠性强:通过硬件和软件的双重检验,确保数据传输的准确性和完整性。
2. 兼容性好:RS232接口可以连接多种类型的设备,包括计算机、打印机、调制解调器等。
3. 灵活性高:RS232接口支持不同的数据传输速率和传输模式,适应不同的应用场景。
三、RS232接口协议的应用领域由于RS232接口协议的特点和优势,它在很多领域都有广泛的应用。
以下是一些常见的应用领域:1. 工业自动化:在工业控制系统中,RS232接口协议常用于PLC(可编程逻辑控制器)和外围设备之间的通信。
2. 数据采集与监控:RS232接口可以用于连接传感器、仪器仪表等设备,实现数据的采集和监控。
3. 通讯设备:RS232接口可以连接调制解答和路由器等通信设备,实现网络的扩展和远程控制。
4. 打印设备:RS232接口可以连接打印机,实现计算机和打印机之间的数据传输和打印操作。
四、RS232接口协议的使用注意事项在使用RS232接口协议时,需要注意以下几个方面:1. 电压标准:RS232接口协议使用正负12伏的电压表示数据位的逻辑值,因此在连接设备之前要确保电压标准一致。
2. 线序问题:RS232接口协议中,信号线包括数据线、控制线和地线,要确保连接时线序正确以及连接可靠。
RS232通讯协议

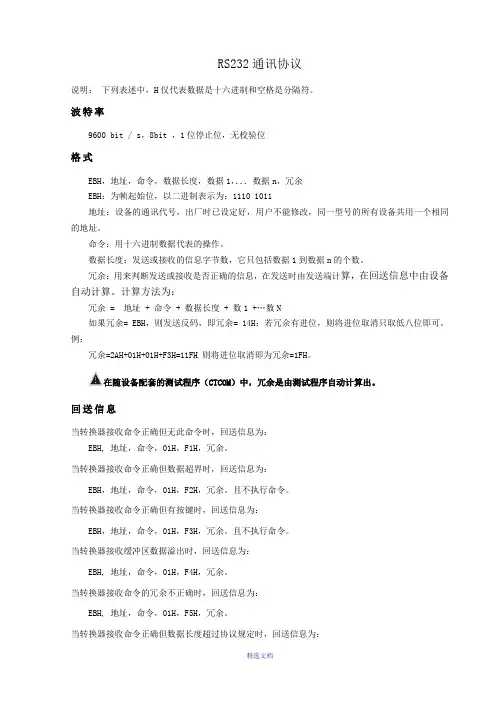

RS232通讯协议说明:下列表述中,H仅代表数据是十六进制和空格是分隔符。

波特率9600 bit / s,8bit ,1位停止位,无校验位格式EBH,地址,命令,数据长度,数据1,...数据n,冗余EBH:为帧起始位,以二进制表示为:1110 1011地址:设备的通讯代号,出厂时已设定好,用户不能修改,同一型号的所有设备共用一个相同的地址。
命令:用十六进制数据代表的操作。
数据长度:发送或接收的信息字节数,它只包括数据1到数据n的个数。
冗余:用来判断发送或接收是否正确的信息,在发送时由发送端计算,在回送信息中由设备自动计算。
计算方法为:冗余 = 地址 + 命令 + 数据长度 + 数1 +…数N如果冗余= EBH,则发送反码,即冗余= 14H;若冗余有进位,则将进位取消只取低八位即可。
例:冗余=2AH+01H+01H+F3H=11FH 则将进位取消即为冗余=1FH。
在随设备配套的测试程序(CTCOM)中,冗余是由测试程序自动计算出。
回送信息当转换器接收命令正确但无此命令时,回送信息为:EBH, 地址,命令,01H,F1H,冗余。
当转换器接收命令正确但数据超界时,回送信息为:EBH,地址,命令,01H,F2H,冗余。
且不执行命令。
当转换器接收命令正确但有按键时,回送信息为:EBH,地址,命令,01H,F3H,冗余。
且不执行命令。
当转换器接收缓冲区数据溢出时,回送信息为:EBH, 地址,命令,01H,F4H,冗余。
当转换器接收命令的冗余不正确时,回送信息为:EBH, 地址,命令,01H,F5H,冗余。
当转换器接收命令正确但数据长度超过协议规定时,回送信息为:EBH,地址,命令,01H,F7H,冗余。
且不执行命令。
当转换器接收命令正确且设备在允许远程控制时,回送信息为:EBH, 地址,命令,01H,FAH,冗余。
并执行命令。
当转换器接收地址不正确时,不回送任何信息。
设备地址VFT-2*2转换器的地址是59H。
