中空玻璃规范24866-99

国际标准建筑用中空夹胶玻璃技术条例正式出版建筑标准化、技术规定标准和认证的国家间的科学-技术委员会莫斯科市前言1 《玻璃研究院》无限股份公司、《工业建筑中央科学研究设计院》无限股份公司和俄罗斯国家建设委员会的标准、技术规定标准和认证管理局，在考虑到《Glastechniche Industrie Peter Lisec GmbH》和《联邦建筑科学-技术认证中心》的基础上制定了此国际标准。

俄罗斯国家建设委员会载入。

2 建筑技术标准和认证的国家间的科学-技术委员会于1999年12月2日采用此国际标准。

3代替国标24866-894 依据2000年的05月06日№39号俄罗斯国家建设委员会指令，此标准自2001年1月1日起作为俄罗斯联邦国家标准开始实施。

没有俄罗斯国家建设委员会的批准，此标准不能在俄罗斯联邦境内作为正式刊物全部或者部分再版、不能被规定印刷份数并进行传播。

ISBN5-88111-067-6 俄罗斯国家建设委员会，2000目录1 应用领域 (1)2 标准文献 (2)3 类别、主要参数和尺寸 (3)4技术总要求 (8)5 验收规则 (14)6 检查方法 (17)7 运输和保存 (27)8 生产、设计、安装和维护推荐书 (29)9生产者的保证 (31)附件A 中空玻璃的光学性能和热工性能 (32)附件Б玻璃的最小厚度 (35)附件В中空玻璃的密闭性定义 (36)附件Г关于标准制定人员的信息 (38)建筑用中空夹胶玻璃技术条例采用日期2001年1月1日1 应用领域此标准推广至建筑用夹胶中空玻璃（以下称—中空玻璃），规定用于透明结构的玻璃系统：窗户和门组块、隔墙、采光顶等。

标准不能应用于建筑结构中使用的特殊类型的中空玻璃（防弹玻璃、防火玻璃、玻璃间的空间内带聚合薄膜的玻璃、带有曲线表面的玻璃等）。

本标准的要求是必须的（除文中所述的作为推荐或者参考的其它要求外）。

标准可以用于认证。

2 标准文献在本标准内引用了下列标准文献：国标111-90 单片玻璃。

技术条例国标166-89 卡尺。

技术条例国标427-75 金属测量直尺。

技术条例国标577-68 带有0.01mm的划分刻度值的钟表型的指示器。

技术条例国标2768-84 工业用丙酮。

技术条例国标3749-77 90°测量角尺。

技术条例国标3956-76 工业用硅胶。

技术条例国标4295-80 装单玻璃的木箱。

技术条例国标5244-79 木刨花。

技术条例国标5533-86 有花纹的单玻璃。

技术条例国标6507-90 千分尺。

技术条例国标6709-72 蒸馏水。

技术条例国标7481-78 加强单玻璃。

技术条例国标7502-98 金属测量卷尺。

技术条例国标9805-84 丙基乙醇。

技术条例国标10198-97 装质量大于200小于20000千克货物的木箱。

总技术条例国标12162-77 固体二氧化碳。

技术条例国标14192-96 货物标识国标15102-75通用的金属封闭集装箱，标准质量净重5.0吨。

技术条例国标20435-75 通用的金属封闭集装箱，标准质量净重3.0吨。

技术条例国标22235-76 铁路轨道干线货物车厢1520mm。

在装卸和调车过程中保障完整性的总要求。

国标23166-99 窗户组块。

总技术条例国标24104-88 普通用途的试验室的重量和样品重量。

总技术条例国标25336-82 试验室的玻璃容器和设备。

类型、总参数和尺寸。

国标26302-93 玻璃。

确定定向渗透和光反射系数的方法。

国标26602.1-99 门窗组块。

确定抗热传阻的方法。

国标26602.3-99 门窗组块。

确定疏散的方法。

国标28498-2000 钢化建筑玻璃。

技术条例3 类别、主要参数和尺寸3.1应该根据本标准的要求，按照规定程序中确认的结构和工艺文件进行生产中空玻璃。

3.2 中空玻璃是大体积的产品，由两片和三片玻璃借助中空铝条和密封胶沿周边相互连接组成，铝条和密封胶使得玻璃形成一个封闭腔，内填充干燥的空气或者其它气体。

中空玻璃依靠腔的数量分为以下类型：СПО—单腔中空玻璃СПД—双腔中空玻璃在图1.中列出中空玻璃的类型和结构。

中空玻璃的腔可以填充：—干燥的空气—惰性气体（氩—Ar，氪气—Kr和其它其它）；—六氟化硫（SF6）.根据制造方和消费者的协商允许由四块或者更多平面玻璃生产中空玻璃，同时在中空玻璃内部安装装饰框。

3.3 根据用途中空玻璃分为以下几种类型：—综合建筑用中空玻璃；—具有特殊性能的建筑用中空玻璃：抗击中空玻璃；节能中空玻璃；遮阳中空玻璃；耐候中空玻璃；防噪音中空玻璃；对每一类建筑用中空玻璃提出的、补充本标准的要求，应该在相应中空玻璃类型的标准文件中进行叙述（这里和下文—规定程序内确定的标准、技术条例、技术证明、供货合同内）。

外部玻璃单腔中空玻璃双腔中空玻璃内部玻璃1—玻璃；2—中空铝条；3—吸湿剂；4—非硬化密封胶；5—硬化密封胶；6—空气夹层（玻璃间的距离）；7—使用低辐射层时，低辐射层的推荐布置方案；8—脱水孔；—玻璃的厚度；—中空玻璃的厚度；—玻璃间的距离；—密封层的厚度。

图.1——中空玻璃的类型和结构3.4 在生产表格1中所指出的中空玻璃时采用的玻璃类型。

3.5 中空玻璃的标准厚度建议从14到60mm，玻璃间的距离—从8到36mm。

中空玻璃标准厚度的极限偏差—±1mm。

在中空玻璃的复杂结构中（例如，在使用多层玻璃时）根据制造方同消费者的协议书，允许厚度的极限误差增加到±1.5mm。

3.6 中空玻璃高和宽的尺寸，按照规则，不能超过3.2×3.0mm。

中空玻璃的标准尺寸在其生产（供货）合同中已经作了规定。

不建议生产尺寸小于300×300mm，各个面的比例超过5：1.的中空玻璃。

（例如，圆形、椭圆形、三角形）。

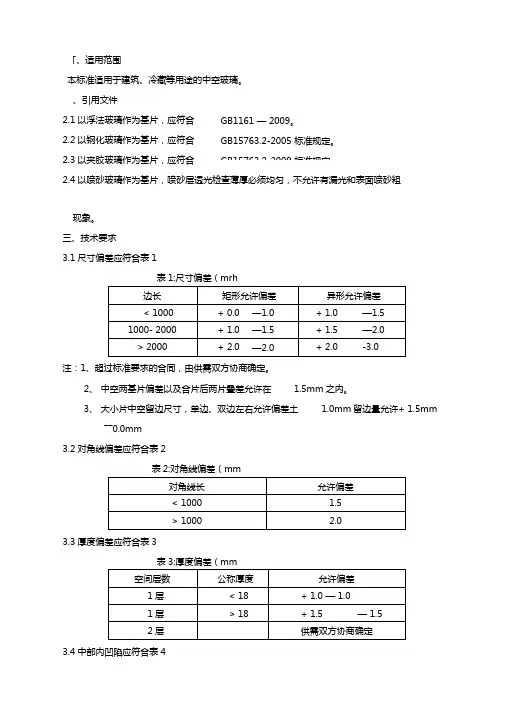

3.7 在高度和宽度方面，中空玻璃的极限偏差应该符合表格2中指出的要求。

表格23中规定的数值。

表格33..9 根据国标111使用单片玻璃时，中空玻璃内玻璃片平面度的偏差，不应该超过中空玻璃最小面长度的0.001。

在使用其它类型的玻璃时，平面度的偏差不应该超过标准文献中规定的数值（在标准文献中缺少对这一指标的要求时，平面度的偏差值允许采用中空玻璃最小面长度的0.001）。

3.10 中空玻璃边缘直线度的偏差不应该超过表格2中规定的高度和宽度的极限偏差。

—密封层的总深度; —第一道密封层的深度;—第二道密封层的深度; —外部密封层的深度;-第一道密封层的深度图2 –Г中空玻璃的密封层3.11 对于具有复杂外形的中空玻璃来说，外形的偏差应该在生产图纸（模型）中规定的公差范围内。

3.12 内部密封层（第一层）的深度，应该不小于4mm。

沿着中空玻璃端面的外部密封层的深度应该不小于3mm。

第一道密封层的厚度在技术文件中有规定，依靠应用密封胶的类型。

中空玻璃的密封层在图2中列出。

3.13 装饰框和玻璃表面之间的距离应该不小于3mm。

3.14 中空玻璃的图例应该由以下内容组成：类型符号、应用的玻璃的性能（玻璃的类型和它的厚度），玻璃间的距离、气体填充物的种类、高度、宽度、中空玻璃的厚度、中空玻璃的样式和本标准的符号。

根据国标111，由牌号为M1的两块4mm厚的单片玻璃组成的单腔中空玻璃的图例示例，玻璃间的间距为16mm，氩气填充、高度为1500mm，宽度为800mm，厚度为24mm，综合建筑用途：单腔中空玻璃4M1-16Ar-4M1 1500×800×24 国标24866-99.同样，由厚度为4mm，牌号为M1的3片单片中空玻璃组成的双腔中空玻璃，玻璃之间的间距为12mm，空气填充，高1500mm，宽800mm，厚度36mm，综合建筑用途：双腔中空玻璃4M1-12-4M1-12-4M1 1500×800×36，国标24866-99.同样，由厚度为4mm，牌号为M1的3片单片玻璃组成的双腔中空玻璃，内片玻璃上带有软的低辐射镀层，玻璃之间的间距为12mm，填充：外腔—空气、内腔——氩气，高1500mm，宽800mm，厚36mm，耐候且节能：双腔中空玻璃4M1-12-4M1-12Ar-И4 1500×800×36，МЭ国标24866-99.4.技术总要求4.1 性能4.1.1 根据玻璃的外形缺陷限定标准，中空玻璃应该符合玻璃应用类型的标准和（或）技术条例中规定的标准。

4.1.2 中空玻璃应该具有平滑的边缘和完整的角。

中空玻璃内不允许出现玻璃边缘的豁齿、断口、玻璃边缘的外凸、玻璃各角的损坏。

推荐使用带有锉光边缘的玻璃（在使用钢化玻璃时，在钢化前处理玻璃的边缘）。

4.1.3 中空玻璃的表面应该清洁、不允许出现污染和油渍。

4.1.4 中空玻璃内的密封层（其中包括拐角连接处，第一密封层和第二密封层的连接处）应该连续的、密封层没有裂口且无损坏。

密封胶不应该进入中空玻璃的腔内（其中包括转角位置处和第道一密封层和第二道密封层的边境上）4.1.5 中空玻璃应该密封。

4.1.6 除了使用有花纹的或者加强玻璃生产的中空玻璃外，在大于或者等于60°角的下方透过光观察“砖墙”屏时，不允许有中空玻璃的光学误差。

4.1.7 中空玻璃的主要物理性能应该符合表格4中规定的要求。

最普遍的中空玻璃结构的物理性能参考值在附件A中列出。

4.1.8 中空玻璃应该耐用（抗长期的气候影响）。

中空玻璃的寿命（可靠性）应该不小于预先约定的20年的使用期。

在2002年的7月1日前，允许采用10年的使用期的使用寿命指标。

4.1.9 中空玻璃填充气体的体积应该不小于中空玻璃玻璃间空间体积的90%。

4.1.10考虑到本标准的要求，根据现行的施工标准，中空玻璃的结构应该禁受得住运行荷载。

根据关于风荷载的国标23166，窗户组块内中空玻璃的建议厚度列入到附件Б。

4.2 材料的要求4.2.1 材料和生产玻璃所用的成套部件，应该符合标准文献的要求。

4.2.2 对于中空铝条的生产，采用条材、铝的或者不锈钢的合金材质的成品型材。

建议用弯曲的方法生产中空铝条（为了保证中空玻璃的更好的密封性），同时采用带有隔热条的框。

如果利用直角单元和角钢进行组装生产中空铝条时，框单元之间的所有接缝都应该使用非硬化密封胶（丁基）进行仔细的填充。

在保证了本标准规定的对中空玻璃的要求的条件下，允许使用其它的材料生产中空铝条。

中空铝条在玻璃之间的空间一侧应该具有穿孔。

孔的尺寸应该小于吸湿剂颗粒的直径。

几何尺寸的公差和中空铝条外形的偏差应该保证符合中空玻璃尺寸和外形的要求。

图3中给出了中空铝条结构样例4.2.3 在制作中空玻璃时，采用用来填充中空铝条腔的无黏合剂的人造沸石颗粒（分子过滤器）或工业用防潮砂作为吸湿剂。
