现代工程制图基础教学课件第6章 机件常用的表达方法
第6章 机件常用的表达方法
6.2 剖视图
为了清晰地表达物体内部形状(尽量避免画细虚 线)，国家标准规定采用剖视图来表达。
剖视——主要用于表达机件的内部结构形状。
第6章 机件常用的表达方法
返回章目录
一、剖视图概念和画法
假想用剖切面剖开物体， 将位于观察者和剖切面之 间的部分移去；
而将其余部分向投影面投 射所得的图形，称为剖视 图。
由两个或多个相交的剖切平面剖切物体得出的移出断 面图，中间一般应断开绘制。
第6章 机件常用的表达方法
特殊规定 ：
(1) 当剖切面通 过回转面形成的 孔或凹坑的轴线 时，这些结构应 按剖视图绘制。
第6章 机件常用的表达方法
(2) 当剖切面通过非圆孔，而导致出现完全分离 的两个断面时，则这些结构应按剖视图绘制。
第6章 机件常用的表达方法
(5) 当剖视图按基本视图关系配置，且中间没有其他 图形隔开时，可省略箭头。
第6章 机件常用的表达方法
(6) 当单一剖切平面通过物体的对称平面或基本对 称平面，且剖视图按基本视图关系配置时，可以不加标 注。
第6章 机件常用的表达方法
5、绘制剖视图的注意事项
（1）剖视图是假想将物体剖开，因此除剖视图外，其 他视图仍按完整的物体画出。
第6章 机件常用的表达方法
可以用几个图形表达同一个被放大部位。
第6章 机件常用的表达方法
(3) 当物体具有若干相同结 构(a) (孔、齿、槽等)，并按一 定规律分布时，只需画出几 个完整的结构，其余用细实 线连接；或用对称中心线表 示孔的中心位置 。
第6章 机件常用的表达方法
返回章目录
第6章 机件常用的表达方法
一、断面图的概念 假想用剖切平面将物体的某处切断，仅画出断面 的图形，称为断面图，简称断面 。
6.2 剖视图
为了清晰地表达物体内部形状(尽量避免画细虚 线)，国家标准规定采用剖视图来表达。
剖视——主要用于表达机件的内部结构形状。
第6章 机件常用的表达方法
返回章目录
一、剖视图概念和画法
假想用剖切面剖开物体， 将位于观察者和剖切面之 间的部分移去；
而将其余部分向投影面投 射所得的图形，称为剖视 图。
由两个或多个相交的剖切平面剖切物体得出的移出断 面图，中间一般应断开绘制。
第6章 机件常用的表达方法
特殊规定 ：
(1) 当剖切面通 过回转面形成的 孔或凹坑的轴线 时，这些结构应 按剖视图绘制。
第6章 机件常用的表达方法
(2) 当剖切面通过非圆孔，而导致出现完全分离 的两个断面时，则这些结构应按剖视图绘制。
第6章 机件常用的表达方法
(5) 当剖视图按基本视图关系配置，且中间没有其他 图形隔开时，可省略箭头。
第6章 机件常用的表达方法
(6) 当单一剖切平面通过物体的对称平面或基本对 称平面，且剖视图按基本视图关系配置时，可以不加标 注。
第6章 机件常用的表达方法
5、绘制剖视图的注意事项
（1）剖视图是假想将物体剖开，因此除剖视图外，其 他视图仍按完整的物体画出。
第6章 机件常用的表达方法
可以用几个图形表达同一个被放大部位。
第6章 机件常用的表达方法
(3) 当物体具有若干相同结 构(a) (孔、齿、槽等)，并按一 定规律分布时，只需画出几 个完整的结构，其余用细实 线连接；或用对称中心线表 示孔的中心位置 。
第6章 机件常用的表达方法
返回章目录
第6章 机件常用的表达方法
一、断面图的概念 假想用剖切平面将物体的某处切断，仅画出断面 的图形，称为断面图，简称断面 。
工程制图基础习题集(第二版)-解答
(4)
a’’(b”)
AB是 侧垂 线
2-3 求作基本体表面上的点或线的其余两个投影
(1)
b’ c’
b”
a”
a c
2-3 求作基本体表面上的点或线的其余两个投影
(2)
e”
a”
d”
c” b”
e
c a
b
d
2-3 求作基本体表面上的点或线的其余两个投影
a”
(3)
f”
e”
d”
c”
b”
d f a
(b) e
内孔轮廓线应到顶。
3-14b 选择正确的第三视图（6）
（注意分析形体被切后和形体组合后的交线的投影）
3-14b 选择正确的第三视图（7）
（注意分析形体被切后和形体组合后的交线的投影）
应为相贯线
应为两内孔相贯且凸向大圆
等径时才为直线
3-14b 选择正确的第三视图（8）
（注意分析形体被切后和形体组合后的交线的投影）
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影 实线
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-7 求作俯视图
3-7 求作俯视图
3-8 求作左视图
3-9 画出下列各相贯线的投影 (1)
3-9 画出下列各相贯线的投影 (2)
等径圆柱的相贯 线在V面上的投 影为两条相交的 直线
3-9 画出下列各相贯线的投影_(3)
3-9 画出下列各相贯线的投影_(4)
等径圆孔的相贯 线在侧面上的投 影为两条相交的 直线
a’’(b”)
AB是 侧垂 线
2-3 求作基本体表面上的点或线的其余两个投影
(1)
b’ c’
b”
a”
a c
2-3 求作基本体表面上的点或线的其余两个投影
(2)
e”
a”
d”
c” b”
e
c a
b
d
2-3 求作基本体表面上的点或线的其余两个投影
a”
(3)
f”
e”
d”
c”
b”
d f a
(b) e
内孔轮廓线应到顶。
3-14b 选择正确的第三视图（6）
（注意分析形体被切后和形体组合后的交线的投影）
3-14b 选择正确的第三视图（7）
（注意分析形体被切后和形体组合后的交线的投影）
应为相贯线
应为两内孔相贯且凸向大圆
等径时才为直线
3-14b 选择正确的第三视图（8）
（注意分析形体被切后和形体组合后的交线的投影）
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影 实线
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-7 求作俯视图
3-7 求作俯视图
3-8 求作左视图
3-9 画出下列各相贯线的投影 (1)
3-9 画出下列各相贯线的投影 (2)
等径圆柱的相贯 线在V面上的投 影为两条相交的 直线
3-9 画出下列各相贯线的投影_(3)
3-9 画出下列各相贯线的投影_(4)
等径圆孔的相贯 线在侧面上的投 影为两条相交的 直线

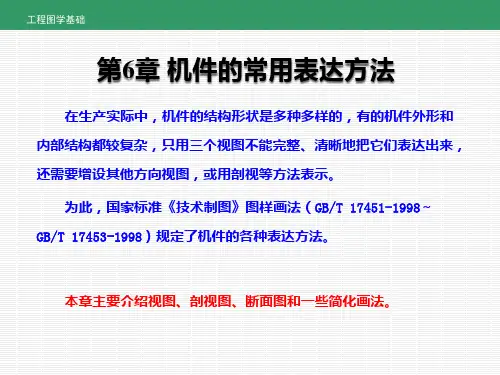

《工程图学基础》第6章 机件的常用表达方法
工程图学基础
工程图学基础
工程图学基础
工程图学基础
（4）注意 当机件被剖结构为回转体时允许将该结构的中心线作为局部剖视与视
图的分界线。
工程图学基础
（4）注意 当对称机件的轮廓线与对称中心线重合，不宜用半剖，可采用局部剖切。
错误
正确
工程图学基础
（4）注意 当轴、手柄、连杆等实心件上有小孔或槽需要表达时，宜采用局部
剖视。
工程图学基础
（5）波浪线的画法 表示剖切范围的波浪线只能画在机件的实体部分，不能画在机件的空
心处或超出机件轮廓，并且波浪线不应和图形中其他图线重合。
伸出轮廓之外 ×
×
× 伸出轮廓之外
穿过零件的中空处
工程图学基础
（5）波浪线的画法 波浪线不应和图形中其他图线重合。
不能与其他图线重合 错误
正确
工程图学基础
斜视图的形成过程
工程图学基础
2.标注与配置
按照向视图的方式来标注和配置。 斜视图的断裂边界用波浪线或 必要时，允许旋转放正后画出， 双折线表示，其画法与局部视图 需要画出旋转符号及相同的字母 基本相同
工程图学基础
第二节 剖视图
一、剖视图的定义及画法
1. 剖视图
假想用剖切面（平面或柱面）把机件剖开，将处在观察者和剖切 面之间的部分移去，而将其余部分向投影面投射，所得图形称为剖视 图（简称剖视） 。
工程图学基础
剖视图
断面图
工程图学基础
3. 断面图的种类
断面图
移出断面图——画在视图外的断面图 重合断面图——画在视图内的断面图
二、移出断面图
1. 配置
（1）应尽量配置在剖切符号 或剖切平面迹线的延长线上
工程制图习题册 参考答案 第6章 零件常用的表达方法
第 6 章常用零件的表达方法参考答案《工程制图习题册》第 6章 常用零件的表达方法（参考答案）[重庆大学出版社]专业班级 学号 姓名 61 视图1.根据已给的主、俯视图，补画出该零件的另外四个基本视图。
2.画出 A向、B向局部视图。
4.画出 A向视图并标注。
3.根据已给的主视图、轴测图，画出 A斜视图和 B局部视图。
5.画出 A、B向的局部视图。
1.补画下面剖视图中所漏画的线条。
(3) 2.补齐剖视图中所缺的线条。
(1)(2) (4)3.在指定位置，将已知视图所示立体的主视图画成全剖视图。
4.将零件的主视图改画成剖视图(1)(2)6.补画全剖的左视图。
5. 将零件的主视图改画成全剖视图。
7.补画全剖的左视图。
9.将零件的主、俯视图改画成半剖视图。
8. 将零件的主视图改画成半剖视图。
10.补全主、左视图，并加标注。
11.在右边空白位置，将零件的主视图改为全剖视图，并作半剖左视图。
13.将零件的主视图改画成半剖视图。
12.在右边空白位置，将零件的主、俯视图改为半剖视图，并作半剖左视图。
62剖视图16.采用两个相交的剖切平面，将零件的主视图改画成剖视图。
14.将零件的主、俯视图均改画成局部剖视图。
15.分析下图画法的错误，作出正确的局部剖视图。
17. 采用两个相交的剖切平面，将零件的左视图改画成剖视图。
19.采用几个平行的剖切平面，将零件的主视图改画成剖视图。
18. 采用两个相交的剖切平面，将零件的左视图改画成剖视图。
20. 采用几个平行的剖切平面，将零件的左视图改画成剖视图。
22.采用几个相交的剖切平面，将零件的左视图改画成剖视图。
21.将零件的主视图改画成用几个组合剖切平面剖切得到的全剖视图。
63断面图 64简化表达用适当的剖切方法将零件的主视图改画成全剖视图。
1. 作出指定位置的移出断面图。
4. 作出指定位置的移出断面图。
1.用 A3图纸将下图主视改画成半剖，底板小孔用局部剖，补画全剖 左视图并标注尺寸。
