精密空调制冷量计算方法

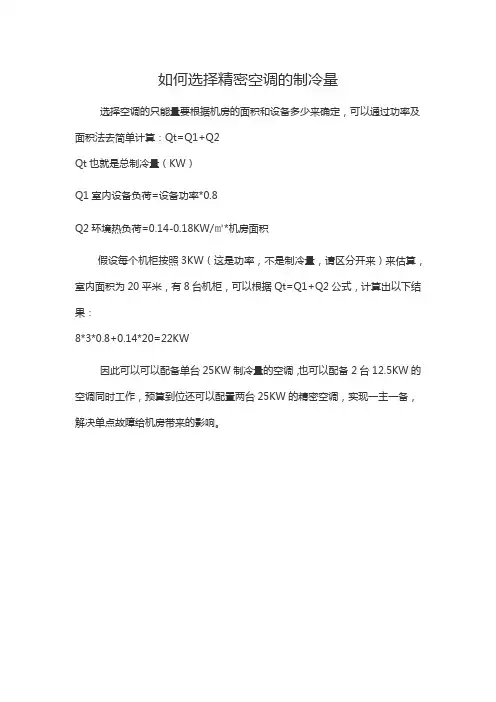

如何选择精密空调的制冷量
如何选择精密空调的制冷量
选择空调的只能量要根据机房的面积和设备多少来确定，可以通过功率及面积法去简单计算：Qt=Q1+Q2
Qt也就是总制冷量（KW）
Q1室内设备负荷=设备功率*0.8
Q2环境热负荷=0.14-0.18KW/㎡*机房面积
假设每个机柜按照3KW（这是功率，不是制冷量，请区分开来）来估算，室内面积为20平米，有8台机柜，可以根据Qt=Q1+Q2公式，计算出以下结果：
8*3*0.8+0.14*20=22KW
因此可以可以配备单台25KW制冷量的空调，也可以配备2台12.5KW的空调同时工作，预算到位还可以配置两台25KW的精密空调，实现一主一备，解决单点故障给机房带来的影响。
机房空调制冷量计算方法
机房空调制冷量计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt二Q1+Q2Qt总制冷量（kw）Q1室内设备负荷（=设备功率Q2环境热负荷（二m2X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量（kw）S机房面积（m2）P冷量估算指标精密空调场所冷负荷估算指标电信交换机、移动基站（350-450W/m2金融机房（500-600W/m2数据中心（600-800W/m2350-450W/m2计算机房、计费中心、控制中心、培训中心（电子产品及仪表车间、精密加工车间（300-350W/m2保准检测室、校准中心（250-300W/m2Ups和电池室、动力机房（300-500W/m2医院和检测室、生活培养室、洁净室、实验室（200-250W/m2 仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m2 UPS机房空调选项计算1-1. BTU/ 小时二KCal X1-2. KCal= K VA X 8601-3. BUT/ 小时=KVA（UPS容量）X 860XX （1 -UPS效率）=KVA（UPS容量）X 3400（1 -UPS效率）例：10KVA UPS-台整机效率85%i散热量计算如下：10KVA X 3400X =5100 BTU/小时1英热单位/时（Btu/h ）=瓦（WIDC机房空调选项计算公式Q=W X Q为制冷量，单位KV yW为设备功耗，单位KV y按用户需求暂按110KW;为功率因数；为发热系数，即有多少电能转化为热能；取80-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m2根据不同情况确定制冷量情况一（没有对机房设备等情况考察之下）数据室估算：在一个小型的金融机房中，数据设备室通常的面积小于50 平方，在数据设备、机房的建筑热量没有确定下来之前，可以按照金融机房通用的估计方法进行机房空调制冷量的预估：500w〜600w/m2 ，部分高容量机房达到800w/m2。
如何精密计算空调制冷量
如何精密计算空调制冷量精密空调的负荷一般要依据工艺房间的实际余热余温以及状态的变化进行精准计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量（kw）Q1室内设备负荷（=设备功率X0.8）Q2环境热负荷（=0.18KW/m²X机房面积）方法二：面积法（当只知道面积时）Qt=SxpQt总制冷量（kw）S机房面积（m²）P冷量估算指标精密空调场所冷负荷估算指标电信交换机、移动基站（350450W/m²）金融机房（500600W/m²）数据中心（600800W/m²）计算机房、计费中心、掌控中心、培训中心（350450W/m²）电子产品及仪表车间、精密加工车间（300350W/m²）保准检测室、校准中心（250300W/m²）Ups和电池室、动力机房（300500W/m²）医院和检测室、生活培育室、干净室、试验室（200250W/m²）仓储室（博物馆、图书馆、档案馆、烟草、食品）（150200W/m²）UPS机房空调选项计算11.BTU/小时=KCal×3.9612.KCal=KVA×86013.BUT/小时=KVA（UPS容量）×860×3.96×（1UPS效率）=KVA（UPS容量）×3400（1UPS效率）例：10KVAUPS一台整机效率85%其散热量计算如下：10KVA×3400×（10.85）=5100BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）IDC机房空调选项计算公式Q=W×0.8×（0.70.95）+｛（80200）×S｝/1000.Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW；0.8为功率因数；0.70.95为发热系数，即有多少电能转化为热能；取0.780200是每平方米的环境发热量，单位是W；S为机房面积，单位是m²。
弱电机房精密空调制冷量精确计算方法解析
弱电机房散热使用机房专用的精密空调，给机房提供一个恒温恒湿的环境，精密空调分为水冷和风冷，空调制冷量是根据机房冷负荷来确定的。
举例，一个面积为85平米，UPS设计容量为120KVA的机房，其空调制冷量计算如下：1机房制冷量简便计算方法一、功率及面积法Qt=Q1+Q2Qt：总制冷量(kw)Q1：室内设备负荷(=设备功率 xQ2：环境热负荷（=~m2x 机房面积）因为所有设备均通过UPS供电，所以可根据UPS的功率来确定整个机房的设备负荷。
设计UPS的容量为120KVA，则室内设备冷负荷为：Q1 = 120***=（需要扣除设计时考虑的20%余量）环境冷负荷为：Q2=平方米×85平方米＝则：Qt=Q1+Q2=+=注：电池发热量和UPS的发热量忽略不计。
这样，使用一个制冷量70KW左右的空调就足够了。
为了安全起见，可以使用1+1备份。
2二、面积法（当只知道面积时）Qt=S x pQt：总制冷量(kw)S：机房面积(m2)P：冷量估算指标三、精密空调场所冷负荷估算指标1、电信交换机、移动基站（350-450w/m2）2、金融机房（500-600w/m2）3、数据中心（600-800w/m2）4、计算机房、计费中心、控制中心、培训中心（350-450w/m2）5、电子产品及仪表车间、精密加工车间（300-350w/m2）6、保准检测室、校准中心（250-300w/m2）7、UPS和电池室、动力机房（300-500w/m2）8、医院和检测室、生活培养室、洁净室、实验室（200-250w/m2）9、仓储室、博物馆、图书馆、档案馆、烟草、食品（150-200w/m2）3四、机房制冷量精确计算方法第一步：统计机房主要热量的来源1、设备负荷（IT设备及其它设备热负荷）；2、机房照明负荷；3、建筑围护结构负荷；4、补充的新风负荷；5、人员的散热负荷等；6、其他；第二步：各热量来源热负荷分析1、计算机设备热负荷：Q1=860xPxη1η2η3Kcal/h Q1：计算机设备热负荷；P：机房内各种设备总功耗；η1：同时使用系数；η2：利用系数；η3 ：负荷工作均匀系数通常；η1η2η3取—之间，如考虑容量变化要求较小，则可取值为；42、照明设备热负荷：Q2=CxPKcal/hP：照明设备标定输出功率；C：每输出1W放热量Kcal/hw（白炽灯，口光灯1）根据国家标准《计算站场地技术要求》要求，机房照度应大于2001x，其功耗大约为20W/M2，所以照明功耗可以20W/M2为依据计算；3、人体热负荷：Q3=PxNKcal/hN：机房常有人员数量；P：人体发热量，轻体力工作人员热负荷显热与潜热之和，在室温为21℃和24℃时均为102Kcal；4、围护结构传导热：Q4=KxFx(t1-t2)Kcal/hK：围护结构导热系统普通混凝土为—；F：围护结构面积；t1：机房内内温度℃；t2：机房外的计算温度℃；一般计算中，t1-t2定为10℃计算；5、Q5=860xP2其他热负荷除上述热负荷外，在工作中使用的示波器、电烙铁、吸尘器等也将成为热负荷，由于这些设备功耗小，只粗略根据其输入功率与热功当量之积计算。
精密空调的计算
3、每平方米需求能量350-500大卡/平方米 换算公式1KW=860大卡
按100平方米机房计算 选择400大卡/平方米
100*400/860=46.5KW 就是说最基本需要50KW的空调
在机房中一般还需要1+1原则 那么100平方米机房配两台50KW空调
就是说平时两台都正常工作在其中一台发生故障时另一台也能满足机房要求
精密空调分为水0W发热量计算:
2、重要计算机房:每平方米150W发热量+计算机负载功率=精密空调制冷量,例如一个200平方米的机房，负载功率是100KW那些这个空调就要用200*150W+100KW＝130KW
那么这个机房就要大于130KW的机房精密空调。
弱电机房空调制冷量计算方法
弱电机房空调制冷量计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率X0.8)Q2环境热负荷（=0.18KW/m²X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S 机房面积(m²)P 冷量估算指标精密空调场所冷负荷估算指标▪电信交换机、移动基站（350-450W/m²）▪金融机房（500-600W/m²）▪数据中心（600-800W/m²）▪计算机房、计费中心、控制中心、培训中心（350-450W/m²）▪电子产品及仪表车间、精密加工车间（300-350W/m²）▪保准检测室、校准中心（250-300W/m²）▪Ups 和电池室、动力机房（300-500W/m²）▪医院和检测室、生活培养室、洁净室、实验室（200-250W/m²）▪仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m²）UPS机房空调选项计算1-1. BTU/小时= KCal×3.961-2. KCal= KVA×8601-3. BUT/小时= KVA(UPS容量)×860×3.96×(1-UPS效率)= KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×(1-0.85)=5100 BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）IDC机房空调选项计算公式Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000. Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;0.8为功率因数；0.7-0.95为发热系数，即有多少电能转化为热能；取0.780-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m²。
精密空调制冷量计算公式
制冷系统设计环境设计参数空调系统以《采暖通风与空气调节设计规范》GB50019-2003、《数据中心设计规范》GB50174-2017、《数据中心用恒温恒湿空调系统》YD/T2061-2009 及《核心机房节能热管理技术规范》QB-H-001-2009 等国家及行业标准规范作为设计依据，总体把握安全可靠、节能环保、经济合理的设计原则，同时兼顾施工方便快捷、维护简便易行。
1.1气流组织设计按照现行《数据中心设计规范》GB50174-2017标准，设备布局与气流组织设计原则：机房设备规划布局以“先冷设备、后冷环境”为指导原则，贯彻“冷热通道独立设置”的要求，机房内划分出间隔的冷热通道。
机柜布置采用“面对面、背对背”的排列方式，相邻两列设备的吸风面(正面)安装在冷通道上，排风面(背面)安装在热通道上，实现分隔冷热气流，形成良好的气流组织，提高空调的制冷效率。
封闭系统可以用来隔离热通道（hot aisle）和冷通道（cold aisle），防止热空气和冷空气混合。
封闭系统像一个物理屏障一样，将热通道与冷通道分开。
封闭冷通道就是对机房的冷通道进行隔离，以便于更好地控制气流，阻止冷热气流的混合，不会导致冷却资源的浪费。
数据中心空调负荷计算通过统计各类服务器设备的数量及比例我们就能进行整体数据中心设备冷负荷的计算。
本次项目的设备布置采用业界主流实用的冷热通道分离，微模块采用密闭热通道方案。
采用行间级精密空调，采用前送风，后回风模式IT设备显冷负荷在本项目中，我们把数据中心区域根据不同的设备细分为2类：网络机柜--2KW/Rack；标准服务器机柜--3~4KW/Rack；精密空调制冷量计算公式如下1、机房面积S=100m²，每台IT设备柜按3Kw、网络柜按2KW负载量进行估算，设备总功率为32KW，冷通道空调总制冷量=设备热负荷（设备总功率*热量转换系数）=32*0.9=35.6KW，为确保精密空调系统的效率和尽可能延长空调的使用寿命，一般情况下最佳负载功率应为空调制冷量的80%左右，则精密空调的最小制冷量可估算为35.6/0.8=44.4KW。
精密空调讲解及制冷量计算方法
精密空调选型步骤1精密空调概述精密空调是针对现代电子设备机房设计的专用空调，广泛适用于计算机机房、程控交换机机房、卫星移动通讯站、大型医疗设备室、实验室、测试室、精密电子仪器生产车间等高精密环境,这样的环境对空气的温度、湿度、洁净度、气流分布等各项指标有很高的要求。
因为，计算机设备及精密仪器等产品，由大量密集电子元件组成。
要提高这些设备使用的稳定及可靠性，需将环境的温度湿度严格控制在特定范围。
精密空调可将机房温度及相对湿度控制于正负1摄氏度及5%之内，从而大大提高了设备的寿命及可靠性。
所以，以上环境必须由每年365天、每天24小时安全可靠运行的专用精密空调设备来保障。
精密空调与普通空调的主要区别是精密空调的工作精度和可靠性都要比普通空调高得多。
2精密空调一般规格参数说明目前市面上的精密空调主要参数包括：制冷量、显冷量、显热比、风量、加热量、加湿量等。
另外，精密空调电源根据规格不同分为单相（220V）供电及三相（380V）供电。
送回风方式比较常用的有：风帽上送风、风道上送风、地板下送风等。
2.1主要参数说明以下为精密空调主要参数及其含义，在选型过程中用以解了精密空调的主要性能，在精密空调选型中做到心中有数。
2.1.1制冷量定义：制冷量是指空调器进行制冷运行时，单位时间内从密闭空间、房间或区域内去除的热量总和。
单位：KW、匹，冷吨（一般民用空调的中小型机组制冷量单位是“匹”，大型空调制冷机组冷量常用“冷吨”（美国冷吨）表示；机房空调的制冷量单位为“KW”，KW为制冷量的国际单位；）PS：为分清一般大众民用空调“匹”数与精密空调“KW”的联系，特展开以下内容阐述。
冷量单位换算1 Kcal/h（大卡/小时）=1.163 W 1 W=0.8598 Kal/h1 But/h(英热单位/小时）=0.2931 W 1 W=3.412 But/h1 USRT（美国冷吨）=3.517 KW 1 KW=0.2843USRT“匹”用于动力单位时用Hp（英制匹）或Ps（公制匹）表示，也称“马力”1英制匹=0.7457 KW，1公制匹=0.735 KW；但是，所谓的空调“匹”数，原指输入功率，包括压缩机、风扇电机及电控部分，制冷量以输出功率计算。
空调冷量计算与配置方法
空调冷量计算与配置方法
、计算方法
二、冷负荷指标
精密空调场所的冷负荷估算指标
厂电信交换机房、移动皐站（300 W/昭左右）
屮数抓屮心（800-1500 W/皿左右）
尸计算机房、控制屮心、培训中心（300 W/皿左右）
厂电子产晶及仪表弔间、精密加工午间（300 W/试左右）
尸标准检测室、校准中心（250 W/時左右）
k UPS和电池室、动力机房（300卩/血咗右）
旷I天院和检测室、牛.化圧养空、沽净室、实验空（200附m咗右）
•仓储室（博物馆、图卩馆、档案管*烟草、食品）（200 W/诫左右〉
三、冷量换算 空调冷量单位及换算关系 「瓦 万大卡/小时 冷吨 蒲式尔 kw 万 Kcal/h RT Kbtu/h 1 0.086 0,284 3.413 11.6 1 3.3 3.517 03 1 12 注：匹(HP)也经常表示制冷量。
表示制冷最时1HP- - - 2. 5KW 表示功率时1HP=0. 735KW 1HP 空调表示压缩机输入功率为735叽可输出冷量大约2500W 四、基本送风方式 三种送凤方式(凶帽上送凤"14道上送凤、地板F 送凤) 凤帽上送凤「适合单机送凤距离C15米的中小型机房 凤道上送凤；适合空调冀枣较高、送风距离较远或无条件 采用凤帽送凤的大屮迢机矗 地板F 送风：适介地板净空商度＞300mm|'rj 机对 适合单机送风趴离V20米的机房 机房热密度大r-500W/m2lhj 优先选用地板卜「送凤
片迟WilJL
郞
k 世.佩机处■： n: L' 占• \。
机房空调制冷量计算方法
机房空调制冷量计算方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]机房空调制冷量计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率Q2环境热负荷（=m2X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S 机房面积(m2)P 冷量估算指标精密空调场所冷负荷估算指标电信交换机、移动基站（350-450W/m2）金融机房（500-600W/m2）数据中心（600-800W/m2）计算机房、计费中心、控制中心、培训中心（350-450W/m2）电子产品及仪表车间、精密加工车间（300-350W/m2）保准检测室、校准中心（250-300W/m2）Ups 和电池室、动力机房（300-500W/m2）医院和检测室、生活培养室、洁净室、实验室（200-250W/m2）仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m2）UPS机房空调选项计算1-1. BTU/小时= KCal×1-2. KCal= KVA×8601-3. BUT/小时= KVA(UPS容量)×860××(1-UPS效率)= KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×=5100 BTU/小时1英热单位/时（Btu/h）=瓦（W）IDC机房空调选项计算公式Q=W×× Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;为功率因数；为发热系数，即有多少电能转化为热能；取80-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m2。
弱电机房空调制冷量计算方法
精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率X0.8)Q2环境热负荷（=0.18KW/m²X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S 机房面积(m²)P 冷量估算指标精密空调场所冷负荷估算指标▪电信交换机、移动基站（350-450W/m²）▪▪金融机房（500-600W/m²）▪▪数据中心（600-800W/m²）▪▪计算机房、计费中心、控制中心、培训中心（350-450W/m²）▪▪电子产品及仪表车间、精密加工车间（300-350W/m²）▪▪保准检测室、校准中心（250-300W/m²）▪▪Ups 和电池室、动力机房（300-500W/m²）▪▪医院和检测室、生活培养室、洁净室、实验室（200-250W/m²）▪▪仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m²）▪▪UPS机房空调选项计算1-1. BTU/小时= KCal×3.961-2. KCal= KVA×8601-3. BUT/小时= KVA(UPS容量)×860×3.96×(1-UPS效率)= KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×(1-0.85)=5100 BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）IDC机房空调选项计算公式Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000. Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;0.8为功率因数；0.7-0.95为发热系数，即有多少电能转化为热能；取0.780-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m²。
机房空调制冷量计算方法
精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率Q2环境热负荷（=m²X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S 机房面积(m²)P 冷量估算指标精密空调场所冷负荷估算指标•电信交换机、移动基站（350-450W/m²）•金融机房（500-600W/m²）•数据中心（600-800W/m²）•计算机房、计费中心、控制中心、培训中心（350-450W/m²）•电子产品及仪表车间、精密加工车间（300-350W/m²）•保准检测室、校准中心（250-300W/m²）•Ups 和电池室、动力机房（300-500W/m²）•医院和检测室、生活培养室、洁净室、实验室（200-250W/m²）•仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m²）UPS机房空调选项计算1-1. BTU/小时= KCal×1-2. KCal= KVA×8601-3. BUT/小时= KVA(UPS容量)×860××(1-UPS效率)= KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×=5100 BTU/小时1英热单位/时（Btu/h）=瓦（W）IDC机房空调选项计算公式Q=W××Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;为功率因数；为发热系数，即有多少电能转化为热能；取80-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m²。
数据中心机房空调制冷量计算方法
6）其他热负荷除上述热负荷外，在工作中使用的示波器、电烙铁、吸尘器等也将成为热负荷，由于这些设备功耗小，只粗略根据其输入功率与热功当量之积计算。Q5=860xP2、机房总的热符合Q＝Q1+Q 2+Q3+Q4+Q 5
机房风量计算
电子产品及仪表车间、精细加工车间（300-350W/m2）
保准检测室、校准中心（250-300W/m2）
Ups和电池室、动力机房（300-500W/m2）
医院和检测室、生活培养室、洁净室、实验室（200-250W/m2）
仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m2）
UPS机房空调选项计算
1-1.BTU/小时=KCal×3.96
1-2.KCal=kVA×860
1-3.BUT/小时=kVA(UPS容量)×860×3.96×(1-UPS效率)
=kVA(UPS容量)×3400(1-UPS效率)
例：10kVA UPS一台整机效率85%其散热量计算如下：
10kVA×3400×(1-0.85)=5100BTU/小时
η2：利用系数
η3：负荷工作均匀系数通常，η1、η2、η3取0.6-0.8之间，本设计考虑容量变化要求较小，取值为0.6。
2）照明设备热负荷
Q2=CxPKcal/hP：照明设备标定输出功率C：每输出1W放热量Kcal/hw（白炽灯0.86，日光灯1）根据国家标准《计算站场地技术要求》要求，机房照度应大于200lx，其功耗大约为20W/m2以后的计算中，照明功耗将以20W/m2为依据计算。
数据中心机房空调制冷量计算方法
精细空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化开展准确计算，但在条件不允许时也可计算。
弱电机房空调制冷量计算方法
弱电机房空调制冷量计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率X0.8)Q2环境热负荷（=0.18KW/m²X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S 机房面积(m²)P 冷量估算指标精密空调场所冷负荷估算指标▪电信交换机、移动基站（350-450W/m²）▪金融机房（500-600W/m²）▪数据中心（600-800W/m²）▪计算机房、计费中心、控制中心、培训中心（350-450W/m²）▪电子产品及仪表车间、精密加工车间（300-350W/m²）▪保准检测室、校准中心（250-300W/m²）▪Ups 和电池室、动力机房（300-500W/m²）▪医院和检测室、生活培养室、洁净室、实验室（200-250W/m²）▪仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m²）UPS机房空调选项计算1-1. BTU/小时= KCal×3.961-2. KCal= KVA×8601-3. BUT/小时= KVA(UPS容量)×860×3.96×(1-UPS效率)= KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×(1-0.85)=5100 BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）IDC机房空调选项计算公式Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000. Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;0.8为功率因数；0.7-0.95为发热系数，即有多少电能转化为热能；取0.780-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m²。
机房精密空调热量计算公式解释 ？单冷空调和精密空调有什么区别 ？
机房精密空调热量计算公式解释？GB2887-2000电子计算机场地通用规范GB50174-93电子计算机机房设计规范方法一：功率及面积法Qt=Q1+Q2–Qt 总制冷量（KW）–Q1 室内设备负荷（=设备功率×0.8）–Q2 环境热负荷（=0.15～0.18kW/m2 ×机房面积）方法二：面积法（当只知道面积时）Qt=S×P–Qt 总制冷量（KW）–S 机房面积（ m2）–P 冷量估算指标(根据不同用途机房的估算指标选取)精密空调设计及负荷计算精密空调场所的冷负荷估算指标电信交换机房、移动基站（350 W/m左右）数据中心（ 600-2000 W/m2左右）计算机房、计费中心、控制中心、培训中心（ 350 W/m2左右）电子产品及仪表车间、精密加工车间（ 350 W/m2左右）标准检测室、校准中心（250 W/m2左右）UPS和电池室、动力机房（ 350 W/m2左右）医院和检测室、生化培养室、洁净室、实验室（ 200 W/m2左右）仓储室（博物馆、图书馆、档案管、烟草、食品） (200 W/m2左右)单冷空调和精密空调有什么区别？1、从基本功能上来说，单冷空调只能降低房间的温度，与精密空调恒温恒湿控制所需要的制冷、加热、加湿、除湿的基本功能完全不同，差了很多；2、从配置上来说，大多数品牌的单冷空调配置比精密空调简化了很多，特别是传感器、控制器、报警、保护、手操器、联控、监控甚至所有的电控元件等等，能简化的基本都简化掉了，这也是单冷空调比精密空调便宜很多的根本原因了。
3、由于自身功能和配置的缺陷，单冷型空调一般只能应用于对湿度相对不太敏感的移动基站、小型网络机房等边缘机房场所，而不能应用于有恒温恒湿要求的核心机房、网络中心、数据中心、实验室、博物馆等场所。
虽然很多单冷空调不能算作真正的精密空调，但是单冷空调具备了365*24小时连续工作、基本远程监控、来电自启动、低温环境制冷等功能，成为了机房精密空调的有效补充，被广泛利用在基站和小型网络机房当中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精密空调制冷量计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：
制冷量简便计算方法：
方法一：功率及面积法
Qt=Q1+Q2
Qt总制冷量(kw)
Q1室内设备负荷(=设备功率X0.8)
Q2环境热负荷（=0.18KW/m²X机房面积）
方法二：面积法（当只知道面积时）
Qt=S x p
Qt总制冷量(kw)
S 机房面积(m²)
P 冷量估算指标
精密空调场所冷负荷估算指标
电信交换机、移动基站（350-450W/m²）
金融机房（500-600W/m²）
数据中心（600-800W/m²）
计算机房、计费中心、控制中心、培训中心（350-450W/m²）
电子产品及仪表车间、精密加工车间（300-350W/m²）
保准检测室、校准中心（250-300W/m²）
Ups 和电池室、动力机房（300-500W/m²）
医院和检测室、生活培养室、洁净室、实验室（200-250W/m²）仓储室（博物馆图书馆档案馆烟草食品）（150-200W/m²）
UPS机房精密空调选项计算
1-1. BTU/小时= KCal×3.96
1-2. KCal= KVA×860
1-3. BUT/小时= KVA(UPS容量)×860×3.96×(1-UPS效率)
= KVA(UPS容量)×3400(1-UPS效率)
例：10KVA UPS一台整机效率85%其散热量计算如下：
10KVA×3400×(1-0.85)=5100 BTU/小时
1英热单位/时（Btu/h）=0.293071瓦（W）
IDC机房精密空调选项计算公式
Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000. Q为制冷量，单位KW；
W为设备功耗，单位KW；按用户需求暂按110KW;
0.8为功率因数；
0.7-0.95为发热系数，即有多少电能转化为热能；取0.7
80-200是每平方米的环境发热量，单位是W;
S为机房面积，单位是m²。
根据不同情况确定制冷量
情况一（没有对机房设备等情况考察之下）
数据室估算：在一个小型的金融机房中，数据设备室通常的面积小于50平方，在数据设备、机房的建筑热量没有确定下来之前，可以按照金融机房通用的估计方法进行机房空调制冷量的预估：500w～600w/m²，部分高容量机房达到800w/m²。
例如数据室的面积为50 m2 ，则所需的制冷量约为：25kw。
选用3台单机制冷量8.6kw的DataMate空调，外加一台冗余机组，共4台。
当数据机房设备、维护结构确定后，对设备的发热量、维护面积的热量核算，调整空调的配置。
电力室估算：电力室中主要的发热量来之UPS、电源等设备，其热容量较低，可以选择两台单机制冷量为8.6kw的空调冗余布置在一个中型的金融机房中，数据设备室通常的面积小于200平方，在数据设备、机房的建筑热量没有确定下来之前，可以按照金融机房通用的估计方法进行机房空调制冷量的预估：500w～600w/m2 ，部分高容量机房达到800w/m2。
例如数据室的面积为200m2 ，则所需的制冷量约为：100kw。
选用2台单机制冷量58.4kw的PEX2060空调，总制冷量为116.8kw，满足要求。
为保证设备的工作可靠性，增加一台冗余机组，共3台。
当机房设备、维护结构确定后，对设备的发热量、维护面积的热量核算，调整空调的配置。
电力室估算：电力室中主要的发热量来之UPS、电源等设备，其热容量较低，可以选择2台单机制冷量为19.1kw的PEX1020空调1＋1冗余布置。
情况二（对机房设备等情况考察之下）
到达用户机房场地情况了解机房面积多少，机房服务器数量多及多种路由器、交换机之类网络产品，机房机柜集中，设备密度大，发热量较集中而且偏大，中央空调和民用空调基于送风量、风速限制，整个机房温度不够均匀，温、湿度控制精度不高。
精密空调产品，补充冷量，加速空气循环，达到较好控制机房温度、湿度、洁净度的要求，为机房设备提供更好的运行环境。
按照空调设计中负荷计算的要求，精确空调负荷的确定方法如下：
1：机房主要热量的来源
①设备负荷（计算机及机柜热负荷）；
②机房照明负荷；
③建筑维护结构负荷；
④补充的新风负荷；
⑤人员的散热负荷等。
⑥其他
2：热负荷分析：
（1）计算机设备热负荷：Q1=860xPxη1η2η3 Kcal/h
Q1：计算机设备热负荷P：机房内各种设备总功耗η1：同时使用系数
η2：利用系数，η3 ：负荷工作均匀系数通常，η1η2η3取0.6—0.8之间，本设计考虑容量变化要求较小，取值为0.6。
（2）照明设备热负荷：Q2=CxPKcal/hP：照明设备标定输出功率C：每输出1W放热量Kcal/hw（白炽灯0.86口光灯1）根据国家标准《计算站场地技术要求》要求，机房照度应大于2001x，其功耗大约为20W/M2以后的计算中，照明功耗将以20 W/M2 为依据计算。
（3）人体热负荷Q3=PxNKcal/hN：机房常有人员数量P：人体发热量，轻体力工作人员热负荷显热与潜热之和，在室温为21℃和24℃时均为102Kcal。
（4）围护结构传导热Q4=KxFx(t1-t2) Kcal/hK：转护结构导热系统普通混凝土为1.4—1.5F：转护结构面积t1：机房内内温度℃t2：机房外的计算温度℃在以后的计算中，t1-t2定为10℃计算。
屋顶与地板根据修正系数0.4计算。
（5）新风热负荷计算较为复杂，在此方案中，我们以空调本身的设备余量来平衡，不另外计算。
（6）其他热负荷除上述热负荷外，在工作中使用的示波器、电烙铁、吸尘器等也将成为热负荷，由于这些设备功耗小，只粗略根据其输入功率与热功当量之积计算。
Q5=860xP2、机房总的热符合Q＝Q1+Q2+Q3+Q4+Q5
机房风量计算：
根据标准机房空调选型风量计算是，风量除以房间体积等于每小时送风循环次数，一般选循环次数为３０－－４０次最好，这就是机房要求的大风量小焓差特殊性，但是在选循环次数时注意考虑到地板下面有线槽等阻碍送风速度所以实际循环次数比算得循环值偏小，循
环次数多了不容易出现局部过热对散热有好处，近年为了节能，机房要求更高，也有地板下采用风道送风。
或者不采用风道，但可以加一个封闭件同样也能达到节能效果。
