防喷器基础知识(精选)
钻井行业闸板防喷器知识详解
二、结构特点
1.结构
闸板总成 法兰 壳体 端盖 侧门密封圈
侧门
O型圈 锁紧轴
油路 侧孔
2.密封
①闸板与管子之间的密封
橡胶密封 半环
②闸板顶部与壳体之间的密封
胶芯
③壳体与侧门之间的密封
密封圈
④侧门腔与活塞杆之间的密封
密封圈
3.井压助封
4.自动清砂
5.自动对中
6.二次密封
螺塞 密 封 脂
锁紧轴
四、合理使用
1.半封闸板尺寸 应与所用钻杆尺 寸对应
2.半封闸板封井 后不能转动钻具
3.井中有钻具时 切忌用全封闸板 封井
4.长期封井应手动 锁紧并将换向阀手 柄扳至中位
5.未解锁不许液压开井； 未液压开井不许上提钻 具
6、每次起钻完，活动 全封闸板一次。
小 结
今天我们主要讲了闸板防喷器的作 用、类型、结构、工作原理及使用时要 注意的事项，希望能为我们今后的井控 工作有所帮助。
中国石油渤海钻探工程公司
闸板防喷器
第二钻井工程分公司C15554队
詹 飞
目
录
一、作用及类型
二、结构特点
三、工作原理 四、合理使用
一、作用及类型
封零 视频 封环空 视频 代四通
作用
剪切 视频
2.类型
①按闸板数分：
单闸板防喷器
双闸板防喷器
三闸板防喷器
2.类型
②按闸板形状分：板
内六方 螺钉
单 向 阀
三、工作原理
1.开、关井
视频
2.正常情况下的关井步骤：
液压关井 手动锁紧 卸掉油压
3.特殊情况下（液压失效）如何关井？
换向阀手柄 扳至“关” 位 手动锁紧杆 手动关井 换向阀手柄扳 至“中”位
闸板防喷器介绍
闸板上部与壳体之间的密封 壳体与侧门之间的密封 侧门腔与活塞杆之间的密封（双
向密封，作用是防止井内介质与液压油相互窜漏）
闸板前部与钻具之间的密封图
闸 板 上 部 与 壳 体 之 间 的 密 封 图
壳体与侧门之间的密封图
侧门腔与活塞杆之间的密封图
井 口 的 密 封
锁紧装置
技术规范
合理使用
常见故障及处理方法
闸板防喷器的合理使用
1、半封闸板的尺寸应与所用钻杆尺寸相对应 2、井中有钻具 使时切忌用全封闸板封井 3、长期封井应手动锁紧闸板并将换向阀手柄扳向中位。 4、闸板防喷器未解锁不许液压开井；未液压开井不许上 提钻具 。 5、半封闸板封井后不能钻动钻具 。 6、闸板防喷器的手动锁紧装置只能关闭闸板,不能打开闸 板。要打开唯一的办法是：先解锁，然后用液压打开。
3. 可剪切钻具
注：必须使用剪切闸旁侧孔图
单闸板防喷器
按闸板付数分
双闸板防喷器 三闸板防喷器
类型
按闸板形状分
全封闸板防喷器
半封闸板防喷器 剪切封闸板防喷器
变径闸板防喷器
单闸板防喷器图
双闸板防喷器图
全封闸板图
半封闸板图
剪切闸板防喷器图
变径闸板防喷器图
闸板防喷器介绍
内容
闸板防喷器的功用 类型
结构
工作原理
结构特点
侧门
锁紧装置
技术规范
合理使用
常见故障及处理方法
作用：
1 . 可全封整个井口 (也叫封零)
注：井为空井，必须使用全封闸板
2. 可封环形空间（也叫封环空）
注：井中有钻具，必须使用半封闸板（注意：闸板 尺寸必须与钻具尺寸相一致）
防喷器基础知识
井
球型胶芯环形防喷器
控
设
备
环 形 防 喷 器
球型胶芯环形防喷器的结构
井
关井（球型）
控
设
备 液压油进入油
缸的关闭腔，推
动活塞上行，胶芯
也上行，在顶盖的
限制作用下，胶芯
环 形 防
只能向心收缩，挤 出橡胶，封住井口
喷
器
返回井开井（球型）源自控设液压油进入
备 油缸的开启腔，
推动活塞下行，
活塞对胶芯 的挤
防喷器基础知识
Basic Knowledge of BOP
程瑞亮
Associate Professor
第四部分 液压防喷器控制系统
目录
第一部分 防喷器原理及结构 第二部分 环形防喷器 第三部分 闸板防喷器
第四部分 液压防喷器控制系统
1-旋转防喷器
1
2-环形防喷器
2
3-双闸板
3
4-四通
4
5-单闸板
胶芯寿命
短
长
长
开关一次 需油量的比值
2 中等
3 最多
1 最少
外形特征 径向小、高度高 径向大、高度低 径向、高度均小
重量
轻
稍重
特轻
国产环形防喷器的技术规范
常用锥形胶芯防喷器技术规范
型号
公称通径 最大工作 关井时耗 液控油压
压力
mm (in) MPa
S
MPa
外形尺寸 mm 外径 高度
FH23-35 230(9)
2、 耐压能力 压力等级应大于可能出现的预期井口最高 压力。
3、 类型和数量 在空井、井内有钻具、钻具外径不同等各 种情况下迅速关井。
海油常用防喷器

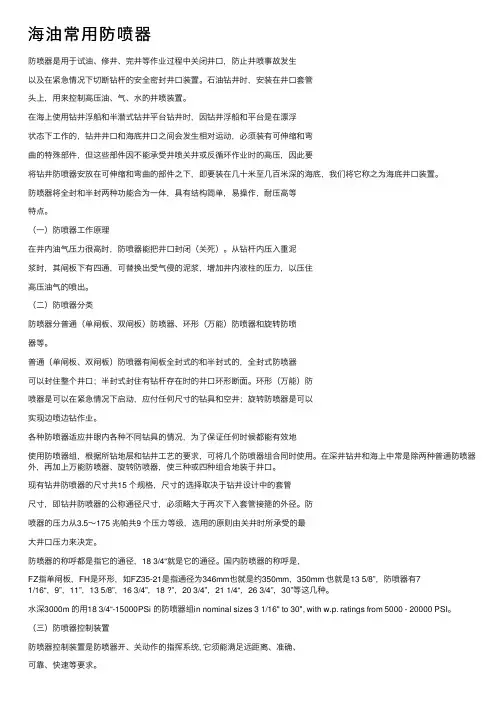

海油常⽤防喷器防喷器是⽤于试油、修井、完井等作业过程中关闭井⼝，防⽌井喷事故发⽣以及在紧急情况下切断钻杆的安全密封井⼝装置。
⽯油钻井时，安装在井⼝套管头上，⽤来控制⾼压油、⽓、⽔的井喷装置。
在海上使⽤钻井浮船和半潜式钻井平台钻井时，因钻井浮船和平台是在漂浮状态下⼯作的，钻井井⼝和海底井⼝之间会发⽣相对运动，必须装有可伸缩和弯曲的特殊部件，但这些部件因不能承受井喷关井或反循环作业时的⾼压，因此要将钻井防喷器安放在可伸缩和弯曲的部件之下，即要装在⼏⼗⽶⾄⼏百⽶深的海底，我们将它称之为海底井⼝装置。
防喷器将全封和半封两种功能合为⼀体，具有结构简单，易操作，耐压⾼等特点。
（⼀）防喷器⼯作原理在井内油⽓压⼒很⾼时，防喷器能把井⼝封闭（关死）。
从钻杆内压⼊重泥浆时，其闸板下有四通，可替换出受⽓侵的泥浆，增加井内液柱的压⼒，以压住⾼压油⽓的喷出。
（⼆）防喷器分类防喷器分普通（单闸板、双闸板）防喷器、环形（万能）防喷器和旋转防喷器等。
普通（单闸板、双闸板）防喷器有闸板全封式的和半封式的，全封式防喷器可以封住整个井⼝；半封式封住有钻杆存在时的井⼝环形断⾯。
环形（万能）防喷器是可以在紧急情况下启动，应付任何尺⼨的钻具和空井；旋转防喷器是可以实现边喷边钻作业。
各种防喷器适应井眼内各种不同钻具的情况，为了保证任何时候都能有效地使⽤防喷器组，根据所钻地层和钻井⼯艺的要求，可将⼏个防喷器组合同时使⽤。
在深井钻井和海上中常是除两种普通防喷器外，再加上万能防喷器、旋转防喷器，使三种或四种组合地装于井⼝。
现有钻井防喷器的尺⼨共15 个规格，尺⼨的选择取决于钻井设计中的套管尺⼨，即钻井防喷器的公称通径尺⼨，必须略⼤于再次下⼊套管接箍的外径。
防喷器的压⼒从3.5～175 兆帕共9 个压⼒等级，选⽤的原则由关井时所承受的最⼤井⼝压⼒来决定。
防喷器的称呼都是指它的通径，18 3/4“就是它的通径。
国内防喷器的称呼是，FZ指单闸板，FH是环形，如FZ35-21是指通径为346mm也就是约350mm，350mm 也就是13 5/8”，防喷器有71/16“，9”，11”，13 5/8”，16 3/4”，18 ?”，20 3/4”，21 1/4“，26 3/4”，30”等这⼏种。
2.2闸板防喷器
2.闸板防喷器 1）功用 2）类型（按用途、闸板腔室分） 3）结构与动作原理
2019年10月30日
1
2019年10月30日
2
2019年10月30日
3
2019年10月30日
4
2019年10月30日
5
2019年10月30日
6
剪切示意
2019年10月30日
7
2019年10月30日
8
⑤换向阀扳至关位(使闸板伸出) ⑥更换闸板
⑦换向阀扳至开位(使闸板缩回) ⑨关闭侧门,上紧螺栓
⑧ 泄压 ⑩充压 试压
2019年10月30日
15
7)闸板关井操作
(1)闸板液压关井操作：换向阀手柄迅速扳至关位 (2)闸板长期关井操作：
（换向阀手柄扳至关位＋）顺旋到位 回旋半圈 (3)手动锁紧操作：
换向阀手柄扳至关位＋顺旋到位 回旋半圈 (4)开井操作（注：手动只能关闭，不能开井）：
逆旋到位 回旋半圈＋换向阀手柄扳至开位
2019年10月30日
16
8）闸板防喷器的二次密封
该密封分为两组： 1。一组密封井口高压流体 2。另一组密封油缸内高压油
密封具有方向性，安装正确才起密封 作用。
2019年10月30日
17
2019年10月30日
18
挤注方法
1）卸掉六角（或内六方）螺塞；
2）用专用扳手顺旋内螺钉，迫使棒状 二次密封脂通过单向阀、隔离套径 向孔进入密封圈的环隙。
13
5）闸板防喷器的关闭比
关闭比R＝ P井 / P油 国内：一般R ＝ 5～8（或＞ 8 ） 国外：一般R ＝ 5～10（或＞10）
P油＝ P井 / 8
2019年10月30日
防喷器工作原理

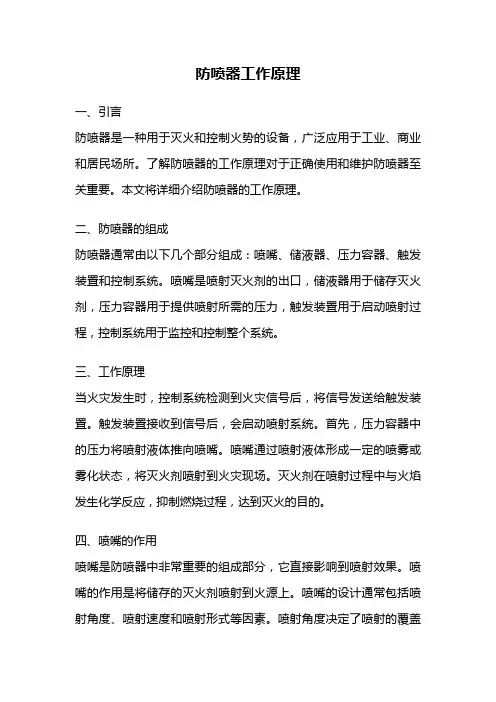

防喷器工作原理一、引言防喷器是一种用于灭火和控制火势的设备，广泛应用于工业、商业和居民场所。
了解防喷器的工作原理对于正确使用和维护防喷器至关重要。
本文将详细介绍防喷器的工作原理。
二、防喷器的组成防喷器通常由以下几个部分组成：喷嘴、储液器、压力容器、触发装置和控制系统。
喷嘴是喷射灭火剂的出口，储液器用于储存灭火剂，压力容器用于提供喷射所需的压力，触发装置用于启动喷射过程，控制系统用于监控和控制整个系统。
三、工作原理当火灾发生时，控制系统检测到火灾信号后，将信号发送给触发装置。
触发装置接收到信号后，会启动喷射系统。
首先，压力容器中的压力将喷射液体推向喷嘴。
喷嘴通过喷射液体形成一定的喷雾或雾化状态，将灭火剂喷射到火灾现场。
灭火剂在喷射过程中与火焰发生化学反应，抑制燃烧过程，达到灭火的目的。
四、喷嘴的作用喷嘴是防喷器中非常重要的组成部分，它直接影响到喷射效果。
喷嘴的作用是将储存的灭火剂喷射到火源上。
喷嘴的设计通常包括喷射角度、喷射速度和喷射形式等因素。
喷射角度决定了喷射的覆盖范围，喷射速度决定了灭火剂的喷射距离，喷射形式决定了灭火剂的喷射状态。
不同的喷嘴设计适用于不同类型的火灾场景，确保灭火效果最佳。
五、储液器和压力容器储液器和压力容器是防喷器中用于储存和供应灭火剂的部分。
储液器通常是一个密封的容器，用于储存足够的灭火剂。
压力容器负责提供喷射液体所需的压力。
储液器和压力容器通常采用高强度材料制成，以确保其能够承受高压力和温度的要求。
六、触发装置和控制系统触发装置和控制系统是防喷器的核心部分，负责监控和控制整个系统的工作。
触发装置接收到火灾信号后，会启动喷射系统。
控制系统通常包括传感器、控制器和报警装置等组件。
传感器用于检测火灾信号，控制器用于处理信号并控制喷射系统的启动，报警装置用于提醒人们火灾的发生。
七、防喷器的分类根据喷射液体的不同，防喷器可以分为水喷雾型、化学泡沫型、二氧化碳型等。
水喷雾型防喷器通过喷射细小的水雾形成冷却效应，抑制火焰的传播。
防喷器工作原理
防喷器工作原理
防喷器的工作原理是基于物理原理。
防喷器通过一系列的设计和机械装置来阻止或减轻喷射物质的喷射效果。
以下是常见的防喷器的工作原理：
1. 单向阀：防喷器通常包含一个单向阀，它允许流体在一个方向上自由流动，但在另一个方向上阻止流体流动。
当有喷射物质从喷头出口喷射出来时，单向阀会自动关闭以防止回流。
2. 阀门或喷嘴：防喷器中的阀门或喷嘴可以控制流体的速度和喷射方向。
通过调节这些装置的设计和位置，可以实现精确的喷射控制，从而减少溅出和喷射。
3. 防溅设计：防喷器通常具有特殊的设计，以最大程度地减少溅出和喷射。
例如，喷头可能采用特殊的凹凸面设计，使喷射的流体分散和扩散，从而减少溅出。
此外，喷嘴周围可能有喷流抑制装置，用于捕获喷出的颗粒或粒子，以减少喷射效果。
4. 压力控制：防喷器可以通过控制流体的压力来实现喷射的控制。
通过调整压力，可以调节流体的流动速度和喷射强度。
总之，防喷器通过使用单向阀、阀门或喷嘴、防溅设计和压力控制等方法来阻止或减轻喷射物质的喷射效果。
这些装置和设计旨在确保流体以控制的方式流动，从而最大程度地减少溅出和喷射。
防喷器的工作原理
防喷器的工作原理
防喷器是一种用于控制液体或气体喷洒的设备，它的工作原理是通过一系列的技术手段来减少或避免喷洒的发生。
下面将介绍几种常见的防喷器工作原理。
1. 压力控制原理：防喷器通过控制喷洒系统的压力来实现防喷的目的。
当压力超过设定值时，防喷器会自动启动，减少液体或气体的流动速度，从而减少喷洒的发生。
2. 自动关闭原理：防喷器配备了一个装置，当检测到喷洒发生时，会立即关闭液体或气体的通道，以防止喷洒继续进行。
该装置可以是电磁阀、机械阀门等，通过接收到的信号来实现关闭动作。
3. 涡流原理：涡流防喷器利用高速旋转的涡轮产生离心力，将喷洒的液体或气体分散成细小颗粒，并通过离心力将这些颗粒推向外围，从而达到减少喷洒的效果。
4. 清洗原理：一些防喷器通过喷洒清洁液体或气体来净化喷洒系统，以防止堵塞或漏喷。
这种防喷器通常配备有喷嘴清洗装置或清洗流通装置，可以定期或根据需要进行清洗操作。
5. 其他原理：除了上述几种常见的工作原理外，还有一些特殊的防喷器采用了其他技术手段。
例如，一些高压防喷器采用了可调节的喷嘴，通过改变喷嘴的形状或大小来调整喷洒的范围和强度。
还有一些化学防喷器则利用特殊的化学成分来改变液体的性质，使其不易喷洒。
总之，防喷器的工作原理各有不同，根据具体的喷洒要求和环境条件选择适合的防喷器是非常重要的。
井控技术之液压防喷器专题培训课件
无细扣对焊钻杆接头，强行起下钻具
2
(根据胶芯形状 )
球型胶芯环形防喷器 组合胶芯环形防喷器
3.环形防喷器的结构
壳体
顶盖
◆ 现场维修方便
闸板防喷器的闸板坏了，环形防喷器的胶芯坏 了，在现场都可以进行更换。
液压防喷器型号及表示方法
1985年以前，我国的液压防喷器型号都是以KPY
公称通经—最大工作压力表示，其中KPY为勘探液压防 喷器的汉字拼音字母。公称通经以 cm单位表示并取其 圆整值，最大工作压力以kg/cm2单位表示，如公称通 经230cm；最大工作压210kg/cm2的液压防喷器，其型 号为KPY23-210。
1985年始液压防喷器型号的字头仍为汉语拼音字
母组成，公称通经以 cm单位表示并取其圆整值，最大 工作压力的单位则以MPa表示。
例如公称通经230mm，最大工作压力21MPa的单闸
板防喷器，型号为FZ23—21；公称通经346mm，最大工
作压力35MPa的双闸板防喷器，型号为2FZ35—35；公
除，胶芯在本身弹性力作用下逐渐复位，打开井口
(二)锥型胶芯环形防喷器
锥型胶芯环形防喷器的结构
工作原理
工作原理
关井 开井
1.胶芯的结构特点
1) 胶芯外侧面呈园锥形,锥面母线与胶芯轴线夹角为 20°～25°胶芯由2～30块(成偶数)铸钢支承筋与橡胶 硫 化而成，支承筋沿园环呈径向辐射状配置，橡胶硫化在支 承筋腹板的四周。胶芯外形像南瓜 ,故有“南瓜胶芯”之 称2)井压助封。封井时，活塞在液控压力推动下向上运动， 推挤胶芯，胶芯向心收缩，支承筋相互靠拢，支承筋之 间的橡胶被挤向井口，形成初步密封。作用在活塞下端 面上的井内压力也推动活塞上行，使胶芯封闭得更紧密， 从而提高了胶芯的密封性能
防喷器的工作原理
防喷器的工作原理
防喷器是一种用于抑制或防止火灾喷洒灭火剂的装置。
它的工作原理通常有以下几种：
1. 压力释放原理：防喷器内部装有压力容器或压力管道，当火灾发生时，喷头打开或触发器被激活，使得压力被释放，灭火剂通过喷头喷洒出来。
2. 硬化气体扩散原理：防喷器内部装有气体扩散剂，当火灾发生时，喷头打开或触发器被激活，扩散剂中的化学物质产生化学反应，产生大量气体，将灭火剂从喷头中喷洒出来。
3. 压力差原理：防喷器内部装有灭火剂，当火灾发生时，外界压力突然下降或突然增加，使得防喷器内部压力与外界压力差变化，灭火剂通过喷头被喷洒。
4. 火灾探测原理：防喷器内部装有灭火剂和火灾探测器，当火灾发生时，探测器感应到火焰或烟雾后，触发器被激活，使得灭火剂通过喷头喷洒出来。
这些原理的选择和使用取决于具体的应用场景和需求。
防喷器的设计和制造需要考虑到火灾的特性和应对方式，以确保在火灾发生时可以及时、有效地释放灭火剂，起到灭火或控制火势的作用。
《防喷器培训》课件
按照用途分类： 钻井防喷器、 修井防喷器、 采油防喷器等
按照控制方式 分类：手动防 喷器、液压防 喷器、气动防
喷器等
按照密封方式 分类：机械密 封防喷器、橡 胶密封防喷器
等
