十米法电波暗室项目规划
10米法电波暗室与3米法暗室的区别
电波暗室(anechoic chamber)通常对于辐射试验来说，测试场地分为三种，分别是全电波暗室、半电波暗室和开阔场。
在这三种测试场地中进行的辐射试验一般都可以认为符合电磁波在自由空间中的传播规律。
全电波暗室全电波暗室减小了外界电磁波信号对测试信号的干扰，同时电磁波吸波材料可以减小由于墙壁和天花板的反射对测试结果造成的多径效应影响，适用于发射、灵敏度和抗扰度实验。
实际使用中，如果屏蔽体的屏蔽效能能够达到80dB~140dB，那么对于外界环境的干扰就可以忽略不计，在全电波暗室中可以模拟自由空间的情况。
同其它两种测试场地相比，全电波暗室的地面、天花板和墙壁反射最小、受外界环境干扰最小，并且不受外界天气的影响。
它的缺点在于受成本制约，测试空间有限。
半电波暗室半电波暗室与全电波暗室类似，也是一个经过屏蔽设计的六面盒体，在其内部覆盖有电磁波吸波材料，不同之处在于半电波暗室使用导电地板，不覆盖吸波材料。
半电波暗室模拟理想的开阔场情况，即场地具有一个无限大的良好的导电地平面。
在半电波暗室中，由于地面没有覆盖吸波材料，因此将产生反射路径，这样接收天线接收到的信号将是直射路径和反射路径信号的总和。
开阔场开阔场（open area test, OAT）是平坦、空旷、电导率均匀良好、无任何反射物的椭圆形或圆形试验场地，理想的开阔场地面具有良好的导电性，面积无限大，在30MHz~1000MHz 之间接收天线接收到的信号将是直射路径和反射路径信号的总和。
但在实际应用中，虽然可以获得良好的地面传导率，但是开阔场的面积却是有限的，因此可能造成发射天线与接收天线之间的相位差。
在发射测试中，开阔场的使用和半电波暗室相同。
暗室有哪些要求？暗室是模拟开阔场而进行EMC测量，并提供一个电磁背景干净、场均匀性好的一个测量场地。
暗室使用频率一般在9KHz~40GHz左右。
我们先来看看3米法电波暗室&10米法电波暗室两个场地都有哪些共同的指标要求；其中为满足30MHz～40GHz的归一化场地衰减规则，通常暗室需采用铁氧体片和渗碳泡沫角锥或空心角锥复合型又或者加聚氨酯泡沫尖劈吸波材料的宽带吸波材料。
十米法电波暗室项目规划
十米法电波暗室项目规划服务我省经济建设，促进区域经济发展山东“十二五”规划重点培植的七大新兴产业的开发，除生物和海水淡化以外，风能、太阳能、新能源汽车、物联网，新材料和先进制造等战略性新兴产业都与EMC检测存在紧密联系。
同时，“黄蓝”发展战略推进产业中的制造业，汽车及船舶总成及电子电器零部件产业、新能源和高科技术产业链中产品的研发，也都需用到10米法电波暗室。
10米法电波暗室技术指标高、投资大，一般企业很难独立建设，我省相关产业领域拥有大量国内外知名品牌，比如：家用电器有海尔、海信，制冷设备有贝莱特、冰轮、澳柯玛，电子信息有浪潮、富士康、华光；太阳能产品有皇明、力诺、桑乐。
电动汽车行业有时风集团、聊城中通客车，在LED照明有济宁联华电子、潍坊中微光电等等。
我院EMC公共检测平台的搭建，将为这些企业提供强有力的技术支撑，促进区域经济的发展壮大。
暗室覆盖范围和实验室能力可以同时按照国家IEC标准、国际CISPR标准、欧盟EN标准、美国FCC、加拿大CSA 标准、中国GB标准和中国军标G.B等数十种国内外标准体系进行测试。
10米法电波暗室分两期建设，一期建设投入3400万元，造成后可覆盖低压电器、医疗器械、照明设备、汽车电子、家电、电动工具、信息技术产品、电力设备等，二期建设计划投资3200万元，建成后可覆盖汽车整车、船舶设备、电信终端、音频视频产品、通信设备等。
10米法电波暗室是我省首个10米法电波暗室，将作为综合检测平台服务于社会，面向企业、科研院所、院校实施开放，提供检测技术服务，是我省制造业“改方式、调结构”、实现由制造业大省向制造业强省转变的重要技术支撑，为“黄蓝”两大战略谋求提升科研创新开发提供强有力的技术支撑。
填补省内空白，打造公共检测平台近年来电磁兼容（EMC）检测及认证已成为国内外市场的一道准入门槛，10米法电波暗室作为EMC检测的基础设施。
2001年至今，北京、上海、广东、江浙等进出口发达地区相继建设了EMC实验室，以深圳为例，为促进当地电子电器行业的发展，深圳建有电波暗室60多个（10米法电波暗室6个），为当地企业提供了十分便利的科研检测条件，也吸引力大量跨国企业投资建厂。
电波暗室施工组织设计
目录第一章施工方案与技术措施 (6)1.1编制依据 (6)1.2工程概况 (6)1.3施工部署 (7)1.3.1项目组织管理机构 (7)1.3.2项目主要管理目标 (8)1.3.3施工总体安排 (10)1.3.4劳动力计划 (10)1.3.5施工机械设备及测量试验仪器配备 (13)1.3.6主要材料物资准备 (14)1.4土建工程施工方案和技术措施 (15)1.4.1工程测量 (15)1.4.2土方工程 (19)1.4.3防水工程 (22)1.4.4钢筋工程 (25)1.4.5模板工程 (33)1.4.6混凝土工程 (40)1.4.7砌体结构 (45)1.4.8屋面工程施工 (47)1.4.9门窗安装工程 (49)1.4.10内墙面工程 (53)1.4.11楼地面工程 (55)1.4.12吊顶施工 (57)1.4.13外檐工程 (58)1.4.14工程技术资料管理 (59)1.5建筑电气工程施工方案和技术措施 (63)1.5.1电气工程施工部署 (63)1.5.2电气工程施工准备 (66)1.5.3主要项目施工方法 (68)第二章质量管理体系与保证措施 (82)2.1质量目标 (82)2.2质量控制和保证的指导原则 (83)2.3建立有效创优的质量管理保证体系 (84)2.3.1质量保证体系 (84)2.3.3质量职责 (85)2.3.4现场质量管理制度 (90)2.3.5质量保证组织措施 (106)2.4质量管理程序 (106)2.4.1质量保证程序 (106)2.4.2过程质量执行程序 (106)2.8工程质量控制分解 (106)第三章安全和绿色施工保障措施 (107)3.1管理目标 (107)3.2安全生产的组织管理 (108)3.3安全生产的管理制度 (115)3.3.1施工安全监督体系 (115)3.3.2组织安全活动 (115)3.3.3安全检查 (116)3.3.4安全管理制度 (116)3.4安全生产的管理措施 (117)3.4.1制度保障管理措施 (117)3.4.2行为控制管理措施 (118)3.4.3安全防护基本要求 (118)3.4.4安全警示标志管理措施 (118)3.4.5安全防护措施 (119)3.4.6临时用电管理措施 (119)3.4.7施工机械管理措施 (122)3.4.8临边防护措施 (123)3.4.9洞口防护措施 (123)3.4.10交叉作业安全防护措施 (125)3.4.11高处作业安全防护措施 (125)3.4.12卫生和急救管理措施 (127)3.5绿色施工的组织管理 (129)3.6绿色施工的管理制度 (129)3.6.1施工现场安全生产管理制度内容 (129)3.6.2施工现场消防保卫制度内容 (130)3.6.3施工现场场容管理制度内容 (130)3.6.4施工现场环境保护管理制度内容 (131)3.6.5施工现场材料管理制度内容 (131)3.6.6施工现场行政卫生管理制度内容 (132)3.6.7施工现场标牌管理制度内容 (133)3.7 绿色施工的管理措施 (133)3.8绿色建筑施工实施方案 (134)3.8.1规划管理 (134)3.8.2实施管理 (135)3.8.3评价管理 (135)3.8.4人员安全与健康管理 (137)3.9消防管理方案 (137)3.9.1消防管理目标 (137)3.9.2项目施工消防工作组织机构 (137)3.9.3防火责任制及管理制度 (138)3.9.4施工现场消防管理制度 (138)3.9.5安全防火制度 (139)3.9.6危险品使用审批制度 (140)3.9.7动火审批与管理 (140)3.9.8消防标志、标识与消防器具配备 (141)3.9.9防火检查和巡查 (141)3.9.10消防控制主要技术措施 (142)第四章工程进度计划与保证措施 (144)4.1招标文件对工期要求 (144)4.2工期目标 (144)4.3进度计划编制原则、依据及指导思想 (144)4.3.1计划编制原则 (144)4.3.2进度计划编制依据 (145)4.3.3进度计划编制指导思想 (145)4.4施工进度计划分类 (146)4.4.1施工进度计划分类 (146)4.4.2施工配套保证计划 (146)4.6施工进度计划管理手段 (148)4.7施工进度计划保障措施 (149)4.7.1保证工期的组织措施 (149)4.7.2保证工期的技术措施 (151)4.7.3保证工期的合同措施 (151)4.7.4保证工期的经济措施 (151)4.7.5施工进度计划的实施 (152)4.7.6施工进度计划的检查、调整与总结 (153)4.7.7人、财、物的保障 (153)4.7.8技术、质量保障 (156)4.7.9生产协调的保障 (156)4.7.10对分包商进度计划控制保证 (156)4.7.11根据不同阶段加强现场平面布置管理 (157)第五章施工现场总平面布置 (159)5.1施工现场平面布置原则 (159)5.2施工现场布置安排 (160)5.3大门、围墙的管理内容 (163)第六章成品保护和工程保修的管理措施 (165)6.1成品保护和工程保修的目的与意义 (165)6.2成品保护和工程保修工作的特点和重点 (165)6.3工程保修工作的特点和重点 (165)6.4成品保护管理目标 (166)6.5成品保护的组织机构与管理制度 (166)6.6成品保护方式 (167)6.7分部分项工程成品保护措施 (168)6.8工程保修的组织机构与管理制度 (176)6.9工程保修的期限 (177)6.10工程保修的具体措施 (177)第七章紧急情况的处理措施、预案以及抵抗风险的措施 (178)7.1火灾应急预案 (178)7.2机械伤害应急预案 (183)第一章施工方案与技术措施1.1编制依据1、项目招标文件、招标答疑文件、投标用工程图纸等。
EMC实验室的建设
EMC实验室的建设作者：微波仿真论坛 EMC版主stoney首先，在方案设计中，参考测试的标准并结合被测物的特点，制定拟建EMC 实验室的功能框图。
功能框图主要是定位实验室的架构。
它主要由模拟自由空间的开阔试验场（OATS）、半电波暗室（SAR）等组成，对设备和分系统的电磁兼容性进行定量测试。
1 开阔试验场（OATS）开阔试验场是一个平坦、空旷、电导率均匀良好、无任何反射物的椭圆形试验场地，其长轴是两焦点的2倍，短轴是焦距的 √3倍。
发射天线(或受试设备)与接收天线分别置于椭圆的两焦点上（图2）。
OATS宜选在电磁环境干净的地方。
试验场应设有转台及天线升降杆，便于全方位的辐射发射及天线升降测试。
此外，还应有单独分隔的接地系统和避雷系统，通常采用单点接地。
另外，在开阔试验场还必须配置一台电磁屏蔽车。
它作为工厂的系统级EMC 流动测试站，是开阔场的主要配套设施。
2 半电波暗室1）电波暗室的性能预测为了模拟开阔场的条件，电磁兼容性试验采用半电波暗室，在建设之前对其进行性能预测是很重要的。
最精确的预测方法是数值计算法和计算机数字仿真技术，将各种电磁干扰特性传输函数和敏感度特性用数字模型编制成程序，然后根据预测对象的具体状态，运行预测程序来获得潜在的电磁干扰计算结果。
但是其实现过程复杂，实现周期长，且对计算机资源的需求巨大。
射线预测法则是一种分析暗室性能的简单方法。
评价电波暗室性能的一个重要指标是NSA（即归一化场地衰减），主要采用ANSI C63.4-1992及CISPR22-1997所规定的测试方案进行。
标准要求发射天线在五个地面位置、两种高度、两种极化状态下进行20组测量。
对于3米法暗室，接收天线要在1～4米间扫描并记下最大值。
测量所得NSA数据与标准值进行比较，如果偏差在±4dB之内，说明该暗室中的测试可以与开阔场的测试等价。
射线预测法是在已知暗室的尺寸、吸波材料的布置以及收发天线的位置之后，按照NSA的测试过程，利用几何光学法的理论来计算接收点在各种状态下的场强值，找出接收天线在1～4米间所计算出的场强最大值，并将其转化为暗室NSA值。
p736_10m法半电波暗室是电气医疗设备辐射骚扰测量场地的最优选择
10m法半电波暗室是电气医疗设备辐射骚扰测量场地的最优选择王培连、陈嘉晔、殷磊、冯丹茜、符吉林【摘要】本文根据电气医疗设备的特点，对电气医疗器械电磁兼容测试中辐射骚扰测量场地的选择进行了介绍，对选择10法半电波暗室的必要性进行了阐述。
【关键词】10米法 电波暗室 医疗设备 辐射骚扰测试【Abstract】this article introduces selection of radiated emission test site for medical equipment according to the characteristic of medical equipment,and explain the necessity ofchoosing 10m anechoice chamber.【Key word】 10m,anechoice chamber,medical equipment,radiated emission test引言医疗设备产品种类众多，有47个大门类，6000多个品种，12000多种规格。
学科跨度大，差异明显，仅仅有源医疗设备就集核物理、激光、超声、电子学、光学等众多先进技术于一体，产品从重量只有几克的食道探测器，到重量超过百吨的质子刀，X光机，CT等。
正是由于医疗设备的多样性才对我们EMC测试场地提出了与一般电气产品不同的要求。
电磁兼容测试中，辐射骚扰测试场地主要有开阔试验场（OATS）和电波暗室。
由于开阔实验场远离市区，使用不方便，或者建在市区，因背景噪声过而大影响测试，故试验室一般使用半电波暗室进行辐射骚扰的测试，美国FCC，日本VCCI，IEC，CISPR，中国GB等标准都规定了使用半电波暗室进行辐射骚扰测量的方法。
半电波暗室按尺寸大小分，一般有3m法、5m 法、10m法三个规格，由于电波暗室造价昂贵，EMC测试一般采用3m法或10m法半电波暗室。
医疗设备也是如此，但是由于医疗设备的多样性和大型性，更由于很多专业的电气医疗设备使用高频射频能量进行治疗，对我们选择EMC辐射骚扰测试场地提出了与一般电气产品不同的要求，通常10m法电波暗室是电气医疗设备辐射骚扰测量场地的最优选择。
电波暗室的建设

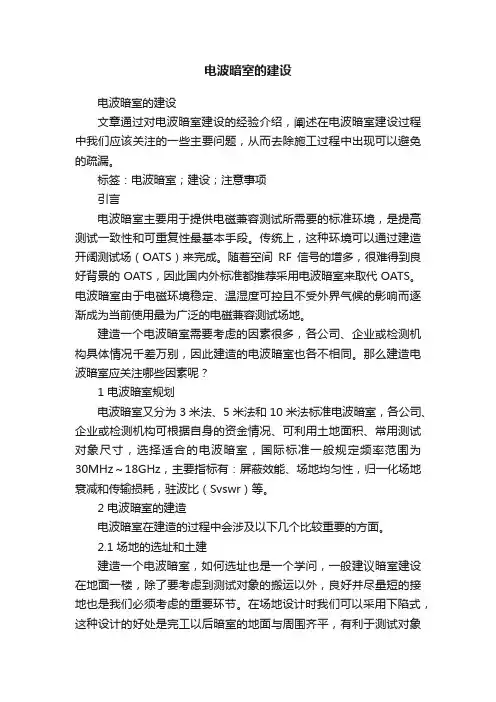

电波暗室的建设电波暗室的建设文章通过对电波暗室建设的经验介绍，阐述在电波暗室建设过程中我们应该关注的一些主要问题，从而去除施工过程中出现可以避免的疏漏。
标签：电波暗室；建设；注意事项引言电波暗室主要用于提供电磁兼容测试所需要的标准环境，是提高测试一致性和可重复性最基本手段。
传统上，这种环境可以通过建造开阔测试场（OATS）来完成。
随着空间RF信号的增多，很难得到良好背景的OATS，因此国内外标准都推荐采用电波暗室来取代OATS。
电波暗室由于电磁环境稳定、温湿度可控且不受外界气候的影响而逐渐成为当前使用最为广泛的电磁兼容测试场地。
建造一个电波暗室需要考虑的因素很多，各公司、企业或检测机构具体情况千差万别，因此建造的电波暗室也各不相同。
那么建造电波暗室应关注哪些因素呢？1 电波暗室规划电波暗室又分为3米法、5米法和10米法标准电波暗室，各公司、企业或检测机构可根据自身的资金情况、可利用土地面积、常用测试对象尺寸，选择适合的电波暗室，国际标准一般规定频率范围为30MHz～18GHz，主要指标有：屏蔽效能、场地均匀性，归一化场地衰减和传输损耗，驻波比（Svswr）等。
2 电波暗室的建造电波暗室在建造的过程中会涉及以下几个比较重要的方面。
2.1 场地的选址和土建建造一个电波暗室，如何选址也是一个学问，一般建议暗室建设在地面一楼，除了要考虑到测试对象的搬运以外，良好并尽量短的接地也是我们必须考虑的重要环节。
在场地设计时我们可以采用下陷式，这种设计的好处是完工以后暗室的地面与周围齐平，有利于测试对象的搬运甚至整车的进场，但这种设计的缺点是防潮防水比较困难，另外一种设计刚好相反，可以做成一个加高的平台。
在场地的建设之前我们必须对所选场地的地质进行评估，如果地质情况比较差，还得通过打桩等措施加固，防止日后由于承重问题的地面下陷。
暗室安装地面也有平整度要求，一般是要求3米乘3米范围内高差小于3毫米，不允许有累计误差，地面不得朝一个方向倾斜。
10m法电波暗室尺寸标准要求
10m法电波暗室尺寸标准要求10m法电波暗室是用于电磁辐射和电波性能测试的一个重要设备，其尺寸标准要求是需要满足一系列的条件和规定。
为了保证测试的准确性和可重复性，这些尺寸标准要求必须得到严格的遵守。
下面将对10m法电波暗室尺寸标准要求进行详细阐述。
首先，10m法电波暗室的外部尺寸应满足一定的规格，通常是长20米、宽10米、高10米。
这是为了确保内部的测试空间可以满足测试需求，同时兼顾设备的安装空间和操作便利性。
其次，10m法电波暗室的内部要求是一个尽可能理想的电磁无辐射环境。
暗室内部应采用吸波材料进行处理，以吸收来自外部的电磁波辐射，并减少吸收和散射电磁波的反射。
吸波材料的厚度和种类会对暗室的性能产生影响，通常需要根据具体测试项目和要求进行选择。
暗室内部还需要保证良好的遮蔽性能，以防止外部电磁辐射的干扰。
这就要求暗室的金属壳体应具备良好的遮蔽性能，金属壳体的材料和厚度需要经过计算和测试，以满足在测试频段内的电磁波遮蔽要求。
此外，暗室内部还需要有一定的工作空间，以容纳测试设备和工作人员。
这就要求暗室内部应具备合适的布局，并配备必要的电源、通风、温湿度控制等设备，以保证测试过程的正常进行和人员的工作舒适性。
另外，对于10m法电波暗室的门和入口也有一定的规定。
暗室的门应能够较好地封闭，防止外部电磁波的泄漏。
门的尺寸和材料需要满足相应的标准要求，以保证其遮蔽效果和操作的便利性。
此外，暗室的入口处也需要有一定的控制措施，以防止测试设备和人员带入外部电磁波的干扰。
通常会采用金属屏蔽门和金属屏蔽隔间等措施，有效避免外部电磁波的泄漏。
最后，对于10m法电波暗室的内部尺寸，还需要根据具体的测试要求进行规定。
不同的测试项目和设备在尺寸要求上可能会有所不同，需要根据具体情况进行调整。
同时，需要保证测试空间的合理利用，并尽量减少杂散反射和干扰，从而提高测试的准确性和可靠性。
总之，10m法电波暗室的尺寸标准要求包括了外部尺寸、内部吸波材料、金属壳体和门、工作空间和控制措施等多个方面。
电波暗室工程的建筑设计关键技术研究
Construction & Decoration建筑与装饰2023年10月下 19电波暗室工程的建筑设计关键技术研究李洋 中船第九设计研究院工程有限公司 上海 200090摘 要 本文通过工程实践对电波暗室工程建筑设计的相关经验及要点进行总结，形成电波暗室工程建筑设计的整体操作指南以及关键技术问题的解决方案。
关键词 电波暗室；空间尺寸；功能规划；交通流线Research on Key Technologies of Architectural Design of Anechoic Chamber EngineeringLi YangChina Shipbuilding NDRI Engineering Co., Ltd., Shanghai 200090, ChinaAbstract This paper summarizes the relevant experience and key points of anechoic chamber engineering architectural design through engineering practice, and formulates the overall operation guideline of anechoic chamber engineering architectural design and solutions for key technical problems.Key words anechoic chamber; space dimensions; functional planning; traffic streamlines1 电波暗室的基本定义、分类及应用1.1 电波暗室电磁屏蔽室是一个由低电阻金属材料围合而成的封闭体，电波暗室为电磁屏蔽室中的一种类型，主要由屏蔽壳体和吸波材料组成[1]。
通常情况下，屏蔽壳体采用镀锌钢板为材料，通过焊接或拼接的方式进行组装。
医用电气设备电波暗室建设的思考
医用电气设备电波暗室建设的思考高中刘京林上海市医疗器械检测所（上海200070）内容提要：本文根据以往设计电波暗室的经验，阐述了我们建设医用电气设备电波暗室的指导原则和思考。
关键词：医用电气设备 EMC 暗室Thinking of building medical electrical equipment Anechoic Chamber GAO Zhong LIU Jing-lin Shanghai Testing and Inspection Institute for Medical Devices（Shanghai 200070）Abstract：Based on past experience in the design of Anechoic Chamber, described the building of our medical electrical equipment Anechoic Chamber of guiding principles and thinkingKey words：Medical Electrical Equipment， EMC， Anechoic医用电气设备行业标准YY0505-2005《医用电气设备电磁兼容性要求和试验》发布以来，医疗器械行业正积极行动起来，为正式实施标准做好各项技术准备工作。
其中医用电气设备EMC试验室建设是一项紧迫而重要的技术准备。
电波暗室作为这个试验室的核心装备，如何设计一个功能完善，使用方便，既符合本单位检测范围的实际需求，又达到国内、国际标准的要求，成为设计人员或筹建人员必须精心策划，仔细思考的问题。
由于大多建设电波暗室的单位均为初次建设，技术经验非常有限。
希望本文能提供一些有益思路，供大家借鉴。
一总体考虑建设医用电气设备电波暗室是依照医用电气设备EMC标准涉及到的试验要求和试验范围，重点考虑电波暗室在医用电气设备上应用的特殊要求。
10米法全电波暗室的用途
10米法全电波暗室的用途
十米法全电波暗室用于测试和研究无线电设备的天线和辐射特性。
它是一个完全封闭的空间，可以被完全屏蔽电磁辐射的外部干扰，以便进行最准确的测量。
这种暗室通常用于以下用途：
1. 天线性能测试：暗室内可进行天线增益、方向性、频率响应等性能测试，并去除外部反射干扰，使测试结果更准确。
2. 无线设备辐射测试：可以测试和测量无线设备辐射的功率、频率、辐射模式等参数，以确保其符合相关法规和标准。
3. 电磁兼容性测试：可以模拟真实环境中的电磁干扰，测试设备和系统的电磁兼容性，以减少干扰和冲突。
4. 电磁波仿真研究：暗室内能够提供控制的电磁环境，用于研究电磁波的传播、衰减和反射等特性，对于无线通信系统设计和优化非常重要。
5. 电磁辐射泄漏检测：可以检测和定位电子设备的电磁辐射泄漏，从而提高电磁辐射的控制和安全性。
总而言之，十米法全电波暗室可以提供一个控制的无干扰环境，用于研究、测试和优化无线电设备和系统的天线特性、电磁辐射和电磁兼容性，对无线通信、雷达、电子设备等领域具有重要的应用价值。
EMC 3米法暗室和10米法暗室介绍
EMC 3米法暗室和10米法暗室介绍在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。
该EMC 暗室（实验室）为十米法半电波暗室，在30MHz至18GHz的频率范围内，在3米测试距离拥有2米静区，10米测试距离拥有3米或更大静区，该暗室满足FCC、CE和VCCI对十米法暗室的认证、测试要求。
一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。
适用频率30MHz-18GHz可延至40GHz。
二.主要规格及性能1.屏蔽效能，满足EN 50147-1、GB12190-90。
技术参数如下：频率 屏蔽效能14 kHz ＞ 60 dB 磁场100 kHz ＞ 80 dB 磁场100 kHz ＞ 100 dB 电场1 MHz ＞ 100 dB 磁场1 MHz ＞ 100 dB 电场100 MHz ＞ 100 dB 电场1 GHz ＞ 100 dB平面波 10 GHz ＞ 100 dB微波 18 GHz ＞ 100 dB微波 100 MHz ＞ 100 dB电场 1 GHz ＞ 100 dB &nb2.按照ANSI C63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减(NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。
同时满足CISPR16、EN50147-2、CISPR22-1997、GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。
3.按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz 和18GHz三点以低于3v/m进行测试。
EMC 3米法暗室和10米法暗室介绍
EMC 3米法暗室和10米法暗室介绍在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。
该EMC 暗室（实验室）为十米法半电波暗室，在30MHz至18GHz的频率范围内，在3米测试距离拥有2米静区，10米测试距离拥有3米或更大静区，该暗室满足FCC、CE和VCCI对十米法暗室的认证、测试要求。
一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。
适用频率30MHz-18GHz可延至40GHz。
二.主要规格及性能1.屏蔽效能，满足EN 50147-1、GB12190-90。
技术参数如下：频率 屏蔽效能14 kHz ＞ 60 dB 磁场100 kHz ＞ 80 dB 磁场100 kHz ＞ 100 dB 电场1 MHz ＞ 100 dB 磁场1 MHz ＞ 100 dB 电场100 MHz ＞ 100 dB 电场1 GHz ＞ 100 dB平面波 10 GHz ＞ 100 dB微波 18 GHz ＞ 100 dB微波 100 MHz ＞ 100 dB电场 1 GHz ＞ 100 dB &nb2.按照ANSI C63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减(NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。
同时满足CISPR16、EN50147-2、CISPR22-1997、GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。
3.按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz 和18GHz三点以低于3v/m进行测试。
2014-05-06,10m法电波暗室土建要求
10m EMC暗室场地要求1. 10m暗室的承重暗室地面的面载荷承重要求2000kg/sqm，额外考虑钢支架的载荷要求（钢支架载荷见图纸“2014-05-06，湖南无委电波暗室场地要求图”描述）。
2. 平整度要求对于整个暗室、屏蔽室建造区域需要良好的地面平整度要求：任何1m区域内高度差不能够超过1.5mm；任何4m区域内高度差不能够超过4.5mm；任何10m区域内高度差不能够超过6.0mm;任何15m区域内高度差不能够超过7.5mm.为达到上述平整度要求，我们建议地面采用水流自流平或环氧树脂工艺。
3. 暗室地面下挖暗室及控制室、功放室、屏蔽室均安装有高架地板，高约500mm。
为减少外部地面与暗室内部地面的高度差，暗室建设区域（包括电波暗室、屏蔽控制室和屏蔽功放室）需要整体下挖，假设外地面标高为+/-0mm，在地面下挖、承重加固和平整度处理完后地面标高要求-430mm；下挖后的地面应干燥，没有油脂并可以防潮渗；防潮渗要求不能超过2%，需进行地面防水处理。
4. 空间要求有足够的空间安装电波暗室，场地空间尺寸需满足电波暗室及屏蔽室的要求，请查看暗室参考布局图。
要求10m法暗室建造的建筑体净空间高度不小于10m，即建筑体顶部梁下最低点至地点净高不小于10m。
5. 空调要求暗室内需要进行温湿度控制，温度控制范围18-27℃±3℃，湿度控制范围50-60%±5%，暗室通风换气次数3次/小时，控制室、功放室、传导室通风换气次数5次/小时，风速不大于4m/s。
建议采用恒温恒湿型风管式空调。
空调风管与通风波导窗之间需要采用绝缘软连接，避免风管振动传递到暗室，风管需要进行良好的保温处理，避免产生冷凝水。
空调正常运行条件下，过压或低压不能超过20N/sqm，故障情况下，最大过压或低压不能超过250N/sqm。
由于暗室内外明显的温度差会导致屏蔽钢板上产生冷凝水，我们建议暗室外部也采用空调系统。
Albatross提供通风波导窗及法兰，所有外围的空调、风管及与波导窗的连接由客户负责完成。
电磁兼容10米法半电波暗室的建造
