化工设备知识培训—塔设备(总)
化工行业塔设备的基础知识

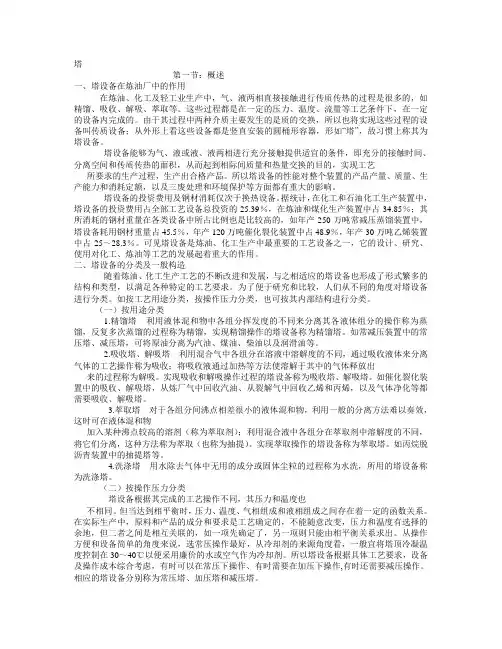

塔第一节：概述一、塔设备在炼油厂中的作用在炼油、化工及轻工业生产中，气、液两相直接接触进行传质传热的过程是很多的，如精馏、吸收、解吸、萃取等。
这些过程都是在一定的压力、温度、流量等工艺条件下，在一定的设备内完成的。
由于其过程中两种介质主要发生的是质的交换，所以也将实现这些过程的设备叫传质设备；从外形上看这些设备都是竖直安装的圆桶形容器，形如“塔”，故习惯上称其为塔设备。
塔设备能够为气、液或液、液两相进行充分接触提供适宜的条件，即充分的接触时间、分离空间和传质传热的面积，从而起到相际间质量和热量交换的目的，实现工艺所要求的生产过程，生产出合格产品。
所以塔设备的性能对整个装置的产品产量、质量、生产能力和消耗定额，以及三废处理和环境保护等方面都有重大的影响。
塔设备的投资费用及钢材消耗仅次于换热设备。
据统计，在化工和石油化工生产装置中，塔设备的投资费用占全部工艺设备总投资的25.39％，在炼油和煤化生产装置中占34.85％；其所消耗的钢材重量在各类设备中所占比例也是比较高的，如年产250万吨常减压蒸馏装置中，塔设备耗用钢材重量占45.5％，年产120万吨催化裂化装置中占48.9％，年产30万吨乙烯装置中占25～28.3％。
可见塔设备是炼油、化工生产中最重要的工艺设备之一，它的设计、研究、使用对化工、炼油等工艺的发展起着重大的作用。
二、塔设备的分类及一般构造随着炼油、化工生产工艺的不断改进和发展，与之相适应的塔设备也形成了形式繁多的结构和类型，以满足各种特定的工艺要求。
为了便于研究和比较，人们从不同的角度对塔设备进行分类。
如按工艺用途分类，按操作压力分类，也可按其内部结构进行分类。
（一）按用途分类1.精馏塔利用液体混和物中各组分挥发度的不同来分离其各液体组分的操作称为蒸馏，反复多次蒸馏的过程称为精馏，实现精馏操作的塔设备称为精馏塔。
如常减压装置中的常压塔、减压塔，可将原油分离为汽油、煤油、柴油以及润滑油等。
塔设备资料
塔设备塔设备是指用于支撑和传输电力、通信、广播等信号的设备和建筑物，通常位于高处以便提供更好的信号覆盖范围和传输效果。
塔设备在现代社会中扮演着重要的角色，不仅是基础设施的一部分，也是信息传输的重要枢纽。
塔设备的分类塔设备可以根据用途和材料来进行分类。
根据用途，主要包括电力塔、通信塔、广播塔等。
根据材料，常见的塔设备有钢铁塔、混凝土塔、木质塔等。
每种塔设备都有其独特的特点和适用范围。
塔设备的建造与维护建造塔设备需要经过严格的规划、设计和施工过程。
首先需要确定塔设备的用途和位置，然后进行图纸设计和结构计算。
施工时需严格遵守施工标准和安全规范，确保塔设备的稳固和安全。
塔设备的维护也至关重要。
定期检查塔设备的结构和设备状态，及时发现并修复问题。
防止因设备故障导致的事故和停机，确保塔设备的正常运行。
塔设备的应用塔设备广泛应用于各个领域。
电力塔用于支撑输电线路，保障电力传输的稳定性和安全性。
通信塔用于支持移动通信、互联网等信息传输设备，确保通信网络畅通无阻。
广播塔能够传输广播信号，覆盖更广的范围，使听众可以更广泛地接收到信息。
塔设备的未来发展随着科技的不断发展，塔设备也在不断创新和改进。
未来，塔设备可能会更加智能化，具备自动监测和远程操作的功能，提高设备的效率和可靠性。
同时，为了适应新的需求和环境，塔设备可能会更加轻量化和环保，降低对资源的消耗和环境的影响。
总而言之，塔设备作为现代社会不可或缺的基础设施，发挥着重要作用。
在未来，随着科技的发展和社会的需求，塔设备将不断完善和发展，更好地满足人们的通信、电力传输等需求。
化工设备第6章塔设备
第六章塔设备第一节塔设备的应用及类型一、塔设备应用在炼油、化工、轻工及医药等工业生产中，气、液或液、液两相直接接触进行传质传热的过程是很多的，如精馏、吸收、萃取等，这些过程都是在一定的设备内完成的。
由于过程中介质相互间主要发生的是质量的传递，所以也将实现这些过程的设备叫传质设备，从外形上看这些设备都是竖直安装的圆筒形容器，高径比较大，形状如“塔”，故习惯上称其为塔设备。
塔设备为气、液或液、液两相进行充分接触创造了良好的条件，使两相有足够的接触时间、分离空间和传质传热的面积，从而达到相际间质量和热量传递的目的，实现工艺要求。
所以塔设备的性能对整个装置的产品质量、生产能力、消耗定额和环境保护等方面都有着重大的影响。
在化工和石油化工生产装置中，塔设备的投资费用约占全部工艺设备总投资的25%，在炼油和煤化工生产装置中约占35%；其所消耗的钢材重量在各类工艺设备中所占比例也是比较高的，如年产250万吨常减压蒸馏装置中，塔设备耗用钢材重量约占45%，年产30万吨乙烯装置中约占27%。
可见塔设备是炼油、化工生产中最重要的工艺设备之一，它的设计、研究、使用对炼油、化工等工艺的发展起着重要的作用。
二、塔设备的一般要求工业生产上对于塔设备具有一定的要求，概括起来有下列几个方面。
（1）生产能力要大，即单位塔截面上单位时间内的物料处理量要大。
（2）分离效率要高，即达到规定分离要求的塔高要低。
（3）操作稳定，弹性要大，即允许气体和（或）液体负荷在一定的范围内变化，塔仍能正常操作并保持较高的分离效率。
（4）对气体的阻力要小，这对于减压蒸馏尤为重要。
（5）结构简单，易于加工制造，维修方便，耐腐蚀等。
任何塔设备都难以满足上述所有要求，因此必须了解各种塔设备的特点并结合具体的工艺要求，抓住主要矛盾以选择合适的塔型。
三、塔设备的分类从不同的角度认识塔设备有不同的类型。
按工艺用途可分为精馏塔、吸收塔、萃取塔、干燥塔、洗涤塔等；按操作压力可分为常压塔、加压塔和减压塔；按内部构件的结构可分为板式塔和填料塔两大类。
化工机械的设备管理基础知识
化工机械的设备管理基础知识一、化工生产装置的特点化工生产是典型的过程工业，所生产的产品为流程性材料产品。
所谓流程性材料是指以流体（气、液、粉、粒体等）形态为主的材料。
化工生产装置是组成过程工业的工作母机群。
它通常是由一系列的机器和设备按一定的流程方式用管道，阀门等连接起来的一个独立的密闭系统，再配以必要的控制仪表和设备，即能平稳连续地把以流体为主的各种流程材料，在装置内部经历必要的物理化学过程，制造出人们需要的新的流程性材料产品。
二、化工机械设备的分类化工机械设备总体可分为两大类，即静设备和动设备。
1、静设备（1）塔设备：包括蒸馏塔（精溜塔）、干燥塔、洗涤塔、冷却塔、造粒塔。
（2）反应设备：包括反应器、反应釜、焚烧炉等。
（3）贮存设备:包括金属和非金属贮罐各种容器等。
（4）换热设备：包括列管式换热器、碟片式换热器、石墨冷凝器、U型管式换热器等。
（5）炉类设备：包括蒸汽锅炉、热载体炉（导热油炉）等。
2、动设备（1）化工机械类：包括离心机、真空过滤机、板框压滤机（箱式压滤机）、切片机、混拼机、震筛机、螺旋输送机等。
（2）通用机械类：①泵类：包括离心泵、旋涡泵、齿轮泵、水环式真空泵、水喷射式真空泵、水环罗茨式真空机组、比例泵、螺杆泵等。
②压缩机类：包括活塞式压缩机、螺杆式压缩机等。
③风机类：包括离心式鼓风机、离心式引风机、轴流式引风机、罗茨鼓风机等。
④制冷机类:包括活塞式冷冻机组、螺杆式冷冻机组等。
3、其它机械类：包括起重和运输机械、加工维修机械（如电焊机、钻床、无齿锯等）。
三、设备管理的基础资料设备管理的基础资料对设备综合管理工作非常重要。
其主要内容是收集资料积累数据，亦称为数据管理。
1设备卡片设备卡片是用于记录设备使用状况的文件。
2设备台帐设备台帐是用于记录设备信息的文件，其内容包括设备投入使用时间、固定资产编号、规格型号、安装部位等。
3 设备档案设备技术档案包括的内容主要有以下几个方面：设备生产厂提供的使用说明书和图纸，设备的详细信息如规格型号、生产厂家、技术数据等。
化工设备塔设备1
2、板式塔的种类
板式塔按塔盘的结构常见的有泡罩塔、浮阀塔、筛板塔、 板式塔按塔盘的结构常见的有泡罩塔、浮阀塔、筛板塔、 舌形塔及浮动舌形塔等。 舌形塔及浮动舌形塔等。 1）、泡罩塔： ）、泡罩塔： 泡罩塔 泡罩塔最主要的传质单元是泡罩， 泡罩塔最主要的传质单元是泡罩， 它由升气管和带有梯形齿缝的圆形泡 罩组成，气体由下层塔盘上升进入升 罩组成， 气管， 气管，通过泡罩齿缝与上层塔盘上的 液体充分接触，进行传质或传热。 液体充分接触，进行传质或传热。
塔设备的总体结构
①、塔体与塔体支座 除沫装置： ②、除沫装置：用于分 离气体夹带的液滴， 离气体夹带的液滴， 多位于塔顶出口处。 多位于塔顶出口处。 设备管道：人孔、 ③、设备管道：人孔、 手孔、接管等。 手孔、接管等。 塔附件：保温圈、 ④、塔附件：保温圈、 等。 、 、 等。 、塔 件
气体出口 液 口 塔： 塔： 塔 体 液 口 人孔 气 体 口 座 液出口 出 口 气体出口 装置 体 塔： 塔： 液体分 人孔 支 装置 气体 口 液体出口 座 出 口
2）、分块式塔盘 ）、分块式塔盘 ）、 在直径较大的板式塔中，为了安装检修和增大塔板的刚度， 在直径较大的板式塔中，为了安装检修和增大塔板的刚度，将整 块塔盘分为若干块，这种塔盘称分块式塔盘， 块塔盘分为若干块，这种塔盘称分块式塔盘，根据装配的位置不 同可分为：矩形板、弓形板和通道板三种。 同可分为：矩形板、弓形板和通道板三种。安装时由人孔将各块 板送入塔内，拼装在焊于塔壁上的支撑圈上。 板送入塔内，拼装在焊于塔壁上的支撑圈上。
特点
（1）处理量较大，比泡罩塔提高20～40%， 处理量较大，比泡罩塔提高20～40%， 这是因为气流水平喷出，减少了雾沫夹带， 这是因为气流水平喷出，减少了雾沫夹带，以 及浮阀塔盘可以具有较大的开孔率的缘故。 及浮阀塔盘可以具有较大的开孔率的缘故。 （2）操作弹性比泡罩塔要大。 操作弹性比泡罩塔要大。 分离效率较高，比泡罩塔高15%左右 （3）分离效率较高，比泡罩塔高15%左右 因为塔盘上没有复杂的障碍物， 。因为塔盘上没有复杂的障碍物，所以液面落 差小，塔盘上的气流比较均匀。 差小，塔盘上的气流比较均匀。 压降较低， （4）压降较低，因为气体通道比泡罩塔简 单得多，因此可用于减压蒸馏。 单得多，因此可用于减压蒸馏。 塔盘的结构较简单，易于制造。 （5）塔盘的结构较简单，易于制造。 浮阀塔不宜用于易结垢、 （6）浮阀塔不宜用于易结垢、结焦的介质 系统，因垢和焦会妨碍浮阀起落的灵活性。 系统，因垢和焦会妨碍浮阀起落的灵活性。
化工设备知识培训--塔设备基础知识
化工设备知识培训–塔设备基础知识一、塔设备概述塔设备是化工生产中常见的一种设备，它主要用于气体或液体的分离、净化和反应。
塔设备的主要组成部分包括塔底、塔体、塔顶以及进出料管道等。
二、塔设备的分类塔设备根据不同的工作原理和结构形式可以分为多种类型，常见的塔设备包括萃取塔、吸收塔、吸附塔、蒸馏塔等。
2.1 萃取塔萃取塔主要用于分离混合物中的有机物质，它通过溶剂将混合物中的目标组分分离出来。
萃取塔一般由填料、萃取液进入装置和混合物进入装置的管道等组成。
2.2 吸收塔吸收塔主要用于气体吸收液体中的溶质，常用于气体净化和气体分离过程中。
吸收塔的主要组成部分包括填料、入口喷头、气体进出口口和液体进出口等。
2.3 吸附塔吸附塔主要用于吸附物质的分离和净化，常见的应用是通过将固体吸附剂与流体接触，将流体中的目标分子吸附在吸附剂表面或孔隙中。
吸附塔的主要组成部分包括填料、进出料管道、吸附剂装置等。
2.4 蒸馏塔蒸馏塔主要用于对混合液进行精馏，根据组分的沸点差异，将混合液分离为不同的组分。
蒸馏塔的主要组成部分包括塔壳、塔盘、回流管、塔顶和塔底等。
三、塔设备的工作原理塔设备的工作原理主要有物理吸附、化学反应、萃取、吸收和蒸馏等几种。
3.1 物理吸附物理吸附是指分子或离子间的相互作用力使之附着在固体表面。
物理吸附主要是靠分子之间的范德华力和静电作用力实现的。
3.2 化学反应化学反应是指通过化学变化达到分离、净化或反应的目的。
化学反应一般需要适当的温度和压力条件下进行。
3.3 萃取萃取是指通过溶剂将混合物中的目标组分分离出来。
萃取过程中，溶剂与混合物中的物质之间发生物理或化学作用，将目标组分转移到溶剂中。
3.4 吸收吸收是指气体通过与液体接触，将气体中的溶质吸附到液体中的过程。
吸收过程中，气体与液体之间发生物理或化学作用，使溶质从气体相转移到液体相。
3.5 蒸馏蒸馏是指利用混合液中不同组分的沸点差异，通过加热使其中的易挥发组分先蒸发，然后冷凝为液体，从而实现混合液的分离。
塔器设备知识培训
▪气液传质设备塔器设备Mass Transfer Equipments▪大型化工装置▪常见的化工设备：反应器塔器换热器容器▪1、容器：主要用来贮存原料，中间产品和成品等.按形状分有圆柱形、球形等，而以圆柱形容器应用最广。
▪2、换热器:主要用来使两种不同温度的物料进行热量交换，以达到加热或冷却之目的。
▪3、反应器：主要用来使物料在其中间进行化学反应，生成新的物质，或者使物料进行搅拌、沉降等单元操作.▪4、塔器：用于吸收、洗涤、精馏、萃取等化工单元操作.塔器多为立式设备，其断面一般为圆形。
塔器的高度和直径之比，一般相差较大。
▪第一章概论塔设备是化工、石油化工和炼油等生产中最重要的设备之一。
它可使气（或汽）液和液液两相之间进行紧密接触，达到相际传质及传热的目的。
可在塔设备中完成的常见的单元操作有:精馏、吸收、解吸和萃取等。
此外，工业气体的冷却与回收、气体的湿法净制和干燥，以及兼有气液两相传质和传热的增湿、减湿等。
这些过程都是在一定的压力、温度、流量等工艺条件下,在一定的设备内完成的。
由于其过程中两种介质主要发生的是质的交换，所以也将实现这些过程的设备叫传质设备;从外形上看这些设备都是竖直安装的圆筒形容器，且长径比较大,形如“塔"，故习惯上称其为塔设备。
▪第一节塔设备在化工生产中的作用和地位塔设备能够为气、液或液、液两相进行充分接触提供适宜的条件，即充分的接触时间、分离空间和传质传热的面积,从而达到相际间质量和热量交换的目的,实现工艺所要求的生产过程，生产出合格的产品。
所以塔设备的性能对整个装置的产品产量、质量、生产能力和消耗定额，以及三废处理和环境保护等方面部有着重大的影响。
塔设备的投资费用及钢材耗量仅次于换热设备。
据统计，在化工和石油化工生产装置中，塔设备的投资费用占全部工艺设备总投资的25.39％，在炼油和煤化生产装置中占34.85％；其所消耗的钢材重量在各类工艺设备中所占比例也是比较高的，如年产250万吨常减压蒸馏装置中，塔设备耗用钢材重量占45。
化工设备机械基础之塔设备
塔体与封头
钢制结构，起保护与支撑的作用
椭圆封头
塔的外观
手孔与人孔
作用：停工时对塔的维护及塔板的吊装 D<800mm的塔装手孔。 D>800mm的塔装人孔，人孔直径一般≥450mm
人孔
裙座
作用：支撑塔体
塔盘结构
塔盘是板式塔完成传质、传热过程的主要部件。
塔盘由气液接触元件、塔板、受液盘、溢流堰、 降液管、塔盘支承件和紧固件组成
塔设备的分类
加压塔、常压塔和减压塔 操作压力
塔设备分类
单元操作
精馏塔、吸收塔、 萃取塔、反应塔和 冷却塔等 内部结构 板式塔和填料塔
板式精馏塔
吸收塔萃取塔冷却塔源自2 板式塔板式塔称为逐级接触式的气液传质设备。 在一个圆筒形的壳体内装有若干块按一定间距 放置的水平塔板，塔板上开有很多筛孔，液体靠重 力作用由上层塔板经降液管流至下层塔板，最后由 塔底流出；气体靠压强差推动，逐板由下向上穿过 筛孔及板上液层而流向塔顶。
（一）塔板
根据塔径大小及塔板结构特点，塔板可分为整 块式和分块式两种。
整块式塔板 分块式塔板
DN≤700mm DN≥800mm
整块式塔板
塔板通过拉杆和定距管固定在 塔节内的支座上，定距管起着支 承塔板的作用并保持塔板间距。 塔板与塔壁间的缝隙，以软填料 密封并用压圈压紧。 塔节的长度取决于塔径，当 塔径为300～500 mm时，只能伸 入手臂安装，塔节长度为800— 1000mm为宜；当塔径为500～ 800 mm时，人可进入塔内，塔节 长度一般不宜超过2000~2500mm。 为避免安装困难，每个塔节的塔 板数一般不超过6块。
敞开式齿缝，直径150
工作原理
每层塔板上开有若干个孔，升气管上覆以泡罩， 上升气体通过泡罩进入液层时，被分散成许多细小 的气泡，为气液两相提供了大量的传质界面。
化工设备基础知识
化工设备基础知识一、化工设备的概念化工设备是指化工生产中静止的或配有少量传动机构组成的装置, 主要用于完成传热、传质和化学反应等过程,或用于储存物料;二、化工设备的分类1、按结构特征和用途分为容器、塔器、换热器、反应器包括各种反应釜、固定床或液态化床和管式炉等;2、按结构材料分为金属设备碳钢、合金钢、铸铁、铝、铜等、非金属设备陶瓷、玻璃、塑料、木材等和非金属材料衬里设备衬橡胶、塑料、耐火材料及搪瓷等其中碳钢设备最为常用;3、按受力情况分为外压设备包括真空设备和内压设备,内压设备又分为常压设备操作压力小于1kgf/cm2、低压设备操作压力在 1～16 kgf/cm2 之间、中压设备操作压力在 16～100 kgf/cm2 之间高压设备、操作压力在 100～1000 kgf/cm2 之间和超高压设备操作压力大于 1000 kgf/cm2三、化工容器结构与分类1、基本结构在化工类工厂使用的设备中, 有的用来贮存物料, 如各种储罐、计量罐、高位槽；有的用来对物料进行物理处理,如换热器、精馏塔等；有的用于进行化学反应,如聚合釜,反应器,合成塔等;尽管这些设备作用各不相同,形状结构差异很大,尺寸大小千差万别, 内部构件更是多种多样, 但它们都有一个外壳, 这个外壳就叫化工容器; 所以化工容器是化工生产中所用设备外部壳体的总称;由于化工生产中,介质通常具有较高的压力,故化工容器痛常为压力容器;化工容器一般由筒体、封头、支座、法兰及各种开孔所组成.1筒体筒体是化工设备用以储存物料或完成传质、传热或化学反应所需要的工作空间, 是化工容器最主要的受压元件之一,其内直径和容积往往需由工艺计算确定;圆柱形筒体即圆筒和球形筒体是工程中最常用的筒体结构;2封头根据几何形状的不同,封头可以分为球形、椭圆形、碟形、球冠形、锥壳和平盖等几种,其中以椭圆形封头应用最多;封头与筒体的连接方式有可拆连接与不可拆连接焊接两种,可拆连接一般采用法兰连接方式;3）密封装置化工容器上需要有许多密封装置,如封头和筒体间的可拆式连接,容器接管与外管道间可拆连接以及人孔、手孔盖的连接等,可以说化工容器能否正常安全地运行在很大程度上取决于密封装置的可靠性;4开孔与接管化工容器中,由于工艺要求和检修及监测的需要,常在筒体或封头上开设各种大小的孔或安装接管,如人孔、手孔、视镜孔、物料进出口接管,以及安装压力表、液面计、安全阀、测温仪表等接管开孔;5支座化工容器靠支座支承并固定在基础上;随安装位置不同,化工容器支座分立式容器支座和卧式容器支座两类,其中立式容器支座又有腿式支座、支承式支座、耳式支座和裙式支座四种;大型容器一般采用裙式支座;卧式容器支座有支承式、鞍式和圈式支座三种；以鞍式支座应用最多;而球形容器多采用柱式或裙式支座;6安全附件由于化工容器的使用特点及其内部介质的化学工艺特性, 往往需要在容器上设置一些安全装置和测量、控制仪表来监控工作介质的参数,以保证压力容器的使用安全和工艺过程的正常进行; 化工容器的安全装置主要有安全阀、爆破片、紧急切断阀、安全联锁装置、压力表、液面计、测温仪表等;上述筒体、封头、密封装置、开孔接管、支座及安全附件等即构成了一台化工设备的外壳;对于储存用的容器,这一外壳即为容器本身;对用于化学反应、传热、分离等工艺过程的容器而言,则须在外壳内装入工艺所要求的内件,才能构成一个完整的产品;2、分类从不同的角度对化工容器及设备有各种不同的分类方法, 常用的分类方法有以下几种;1按压力等级分按承压方式分类,化工容器可分为内压容器与外压容器;内压容器又可按设计压力大小分为四个压力等级,具体划分如下：低压代号L容器≤p< MPa；中压代号M容器≤p< MPa；高压代号H容器≤p<100 MPa；超高压代号U容器 p ≥100Mpa;外压容器中, 当容器的内压小于一个绝对大气压时又称为真空容器;2按原理与作用分根据化工容器在生产工艺过程中的作用, 可分为反应容器、换热容器、分离容器、储存容器; ①反应容器代号R主要是用于完成介质的物理、化学反应的容器,如反应器、反应釜、聚合釜、合成塔、蒸压釜、煤气发生炉等;②换热容器代号E主要是用于完成介质热量交换的容器;如管壳式余热锅炉、热交换器、冷却器、冷凝器、蒸发器、加热器等;③分离容器代号S主要是用于完成介质流体压力平衡缓冲和气体净化分离的容器;如分离器、过滤器、蒸发器、集油器、缓冲器、干燥塔等;④储存容器代号C,其中球罐代号B主要是用于储存、盛装气体、液体、液化气体等介质的容器;如液氨储罐、液化石油气储罐等;在一台化工容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程的主要作用来划分品种;3按相对壁厚分按容器的壁厚可分为薄壁容器和厚壁容器,当筒体外径与内径之比小于或等于时称为薄壁容器,大于时称厚壁容器;4）按支承形式分当容器采用立式支座支承时叫立式容器,用卧式支座支承时叫卧式容器;5按材料分当容器由金属材料制成时叫金属容器；用非金属材料制成时,叫非金属容器; 6按几何形状分按容器几何形状,可分为圆柱形、球形、椭圆形、锥形、矩形等容器; 7按安全技术管理分上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况, 还不能综合反应压力容器面临的整体危害水平; 例如储存易燃或毒性程度中度以及上危害介质的压力容器,其危害性要比相同几何尺寸、储存毒性程序轻度或非易燃介质的压力容器大得多;压力容器的危害性还与其设计压力p和全容积V的乘积有关, pV 值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高;为此,压力容器安全技术监察规程采用既考虑容器压力与容积乘积大小,又考虑介质危害程度以及容器品种的综合分类方法,有利于安全技术监督和管理该方法将压力容器分为三类;1、第三类压力容器具有下列情况之一的为第三类压力容器;①高压容器；②中压容器仅限毒性程度为极度和高度危害介质；③中压储存容器仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于10 MPam3④中压反应容器仅限易燃或毒性程度为中度危害介质 , 且pV 乘积≥ MPa .m3；⑤低压容器仅限毒性程度为极度和高度危害介质,且pV乘积≥ MPa m3；⑥高压、中压管壳式余热锅炉；⑦中压搪玻璃压力容器；⑧使用强度级别较高指相应标准中抗拉强度规定值下限大于等于540 MPa 的材料制造的压力容器；⑨移动式压力容器, 包括铁路罐车介质为液化气体、低温液体罐式汽车液、化气体运输半挂车、低温液体运输半挂车、永久气体运输半挂车和罐式集装箱介质为液化气体、低温液体等；⑩球形储罐容积大于等于50m3；⑾低温液体储存容器容积大于5 m3;2、第二类压力容器具有下列情况之一的为第二类压力容器; ①中压容器；②低压容器仅限毒性程度为极度和高度危害介质；③低压反应容器和低压储存容器仅限易燃介质或毒性程度为中度危害介质；④低压管壳式余热锅炉；⑤低压搪玻璃压力容器;3、第一类压力容器除上述规定以外的低压容器为第一类压力容器;四、化工塔设备的分类和结构（一）塔设备的分类1、按操作压力分类 :加压塔,减压塔；常压塔;2、按化工单元操作分类:精馏塔；吸收塔和解吸塔；萃取塔；反应塔；再生塔；干燥塔3、按气液接触的基本构件分类: 填料塔；板式塔二塔设备的结构1、塔设备的基本部件:支座；液体出口；填料支承；卸料孔；塔体；填料；液体再分布器:喷淋装置1塔体塔体是塔设备的主要部件,大多数塔体是等直径、等壁厚的圆筒体,顶盖以椭圆形封头为多;但随着装置的大型化,不等直径、不等壁厚的塔体已逐渐增多;塔体除满足工艺条件对它提出的强度、刚度要求外,还应考虑风力、地震、偏心载荷所带来的影响,以及吊装、运输、检验、开停工等情况; 塔体材质常采用的有：铸铁、碳素钢、低合金钢、不锈耐酸钢复层、衬里等;2塔体支座塔设备常采用裙式支座;它应当具有足够的强度和刚度,来承受塔体操作重量、风力、地震等引起的载荷; 塔体支座的材质常采用碳素钢,也有采用铸铁的;3塔体附件接管；人孔和手孔；吊耳；吊柱;平台和爬梯;2、填料塔1—裙座； 2—裙座人孔； 3—塔底液体出口； 4—裙座气孔； 5—塔体； 6—人孔；7—蒸汽入口； 8—塔板； 9—回流入口； 10—吊柱； 11—塔顶蒸汽出口； 12—进料口填料塔是化学工业中最常用的气液传质设备之一, 在塔内设置填料使气液两相能够达到良好传质所需的接触面积;填料塔具有结构简单,便于用耐腐蚀材料制造,适应性较好; 填料塔广泛的应用在蒸馏、吸收和解吸操作,而在大型装置中,填料塔的使用范围正在扩大;六十年代后期,直径超过3米的填料塔已十分普遍;目前,填料塔不仅可以大型化,而且在某些方面超过了板式塔的规模;所以,近代化学、石油工业中, 填料塔的地位变得日益重要;近来,由于塔内采用接触面积较大的矩鞍型或聚丙烯鲍尔环填料,经实践证明,已克服大型填料塔的不足,显示出效率高,处理量大,压力降小等优点;1填料ⅰ、填料的选择填料塔操作的好坏与选用填料的正确与否有很大关系;选择填料的原则如下：单位体积填料的表面积要大；使气液相接触的自由体积要大；对气相阻力要小,即空隙截面积大；重量要轻；机械强度要高；耐介质腐蚀,经久耐用；价格低廉;填料的选择, 应根据操作压力和介质来选择填料的材质, 根据操作工艺要求, 选择填料的型式, 根据填料塔径选择填料尺寸; ⅱ、填料的分类工业用填料大致分为实体填料和网体填料两大类; ⅲ、填料材质选择填料要根据被处理物料的腐蚀性及操作压力,确定使用填料的材质;ⅳ、填料尺寸选择填料尺寸选定与塔径尺寸有关,一般要求塔径与填料直径之比不能太小,否则, 填料与塔壁的间隙过大,易使液体沿塔壁空隙流下,使截面上液体分布不均; ⅴ、常用填料的特性①拉西环拉西环使用历史悠久,各种参数比较完整；设计与操作经验丰富,外形简单、制造方便；取材容易、造价低廉,适用于非金属耐腐蚀材料制造等优点;但拉西环由于表面积利用率低,因而使塔的生产能力降低,阻力较大,加上自身的形状决定了它沟流和壁流严重,使气液分布不均匀,气—液接触不良; ②鲍尔环鲍尔环除钢制外,还有用陶瓷和塑料制成的;具有如下优点：对于同样的空隙率而言, 阻力比拉西环小, 因而可提高气速, 生产能力可以提高; 由于小窗叶片向环中心弯, 液体分布较为均匀, 所以沟流和壁流情况比拉西环好; 开小窗后表面积比拉西环要大,且环内表面得以充分利用,以进行气液传质,而拉西环内表面利用率较低; 操作弹性范围大; 在一般情况下,当同样压降时,处理量比拉西环大50％以上；在同样处理量时, 压降可降低,传质效率能提高20％左右; ③、鞍形填料鞍形填料又分弧鞍形和矩鞍形两种; 此种填料常用于吸收操作,处理腐蚀性介质较为适宜,且成本低;近来,又对矩鞍形填料予以改进;它是目前瓷制填料中处理量大,效率较高的一种;2塔设备喷淋装置在塔顶部装设喷淋装置,可使塔顶引入的液体能沿塔截面均匀分布进入填料层, 避免部分填料得不到湿润,降低填料层的有效利用率,影响传质效果;喷淋装置的类型很多,常用的如下表：管式喷淋型莲蓬头式盘式溢流式槽式喷淋装置类型反射板式冲击式宝塔式离心式机械式①管式喷淋器小直径的填料塔300mm以下可以采用管式喷淋器,;该结构的优点是结构简单,缺点是喷淋面积小而且不均匀;管式喷淋器：直管；弯管；多孔直管式对于直径稍大的填料塔1200mm以下,可以采用多孔环管喷淋器,;环状管的下面开有小孔,小孔直径为4~8mm,共有3~5排,小孔面积总和约与管截面积相等, 环管中心圆直径一般为塔径的60～80％; 这种喷淋器优点是结构简单,制造及安装方便,但缺点是喷淋面积小,不够均匀,而且液体要清洁,否则小孔易堵塞;②莲蓬头式喷淋器这种结构是应用最普遍的一种喷淋装置, 结构简单, 喷淋较均匀; 莲蓬头可以作成半球形、碟形或杯形, 它悬于填料上方中央处, 液体经小孔分股喷出, 莲蓬头直径一般为塔径的20～30％, 小孔直径为3～15mm, 它的安装位置离填料表面此种结构的缺点是容易堵塞, 液体分布情况与压头有关, 的距离一般约为～1, 所以适用于料液清洁且料液压头不变或变化不大的情况,一般用于直径600mm以下的塔设备;③溢流型喷淋器盘式分布器是常用的一种溢流型喷淋装置,液体经过进液管加到喷淋盘内,然后从喷淋盘内的降液管溢流,喷淋到填料上;降液管一般按等边三角形排列,焊接在喷淋盘的分布板上;④冲击型喷淋器反射板式喷洒器为冲击型的一种, 利用液流冲击反射板可以是平板、凸板或锥形板以飞溅分布液体;最简单的结构为平板,液体循中心管流下,冲击后分成液滴并向各方飞溅;3液体再分布装置由于工艺条件的要求,需要的填料层总高度较大,当喷淋液体喷到填料表面后, 液体有流向塔壁造成“壁流”的倾向,称为“干锥体”现象,使液体分布不均,降低了填料塔的效率;为避免产生“干锥体”现象,必须在塔结构上采取措施,即沿填料层每隔一段距离,装设液体再分布器,使其在整个高度的填料层内部都得到喷淋液的均匀分布;分配锥是最简单的一种结构,适用塔径在600~800mm的塔,槽形液体再分配器,器上的通孔是增加气体通过的截面积,使气体通过再分配器时,速度变化不大,该分布器适用塔径600mm以上的塔;4填料的支承结构填料的支承结构不但要有足够的强度和刚度,而且须有足够的自由截面积,否则会增大塔的压力降,使在支承处不致首先发生液泛; 在工业填料塔中,最常用的填料支承是栅板,它是用竖扁钢制成,5除沫器除沫器是用来捕集夹带在气相中液滴的装置,装在塔内顶部,它能起到保证传质效率,降低物料损失,改善塔后压缩机或真空泵的操作状况以及减少对环境污染的作用;小型除沫器常见的除沫器有折板除沫器、填料除沫器及丝网除沫器,其中丝网除沫器采用最多,它适用于分离5微米的液滴,其除沫率可达99%;丝网由一定规格编织成的丝网带卷制成盘状物,再用支承板加以固定,丝网带可用金属或非金属材料制成,丝网支承栅板的自由截面积应大于90%;适用于洁净气体;若在气液中含有粘结物时,则易堵塞网孔,影响塔的正常操作;三、板式塔板式塔因空塔速度比填料塔高,所以生产强度比填料塔大;板式塔的塔板结构有多种,它是决定塔特性的主要因素;1、塔板的主要部件有：1降液管降液管的作用是使液体由上一层塔板流到下一层塔板;2出口堰出口堰具有维持板上液层高度及使液流均匀的作用;3入口堰其作用是使上一层板流入的液体能在板上均匀分布,并减少进入处液体水平冲出;降液管与下层塔板至入口堰处称为受液盘,这种结构便于液体的侧线抽出;在低液流量时,仍能造成正液封,具有改变液体流向的缓冲作用;塔板塔板有整块式或分块式两种;1整块式塔板此种塔板一般用于塔径小于800mm,人不便进入安装和检修的塔内;塔体由若干塔节组成,塔节与塔节之间用法兰连接;塔板与塔板之间用管子支承;塔板与塔壁间隙用填料来密封;（2）分块式塔板分块式塔板用于塔径在900mm以上,人可以进入的塔内;塔体为一焊制整体圆筒, 不分塔节, 而塔板是分成数块, 通过人孔送入塔内, 装到焊在塔内壁的塔板固定件上; 为了进行塔内清洗和检修,在塔板中央设置一块内部通道板,通道板应为上、下均可拆的; 塔板上的鼓泡构件型式很多,常用鼓泡构件为泡罩、浮阀等;下节分别叙述;3泡罩塔板泡罩塔板所用的泡罩有圆形和条形两类,其主要特点是鼓泡元件各具有升气管; 上升气体经升气管由泡罩齿缝吹入液层,两相接触密切,加之板上液层较高,两相接触时间较长,分离效果较好;但由于气体通过泡罩的路线曲折及液层较高,导致压降及雾沫夹带增高等缺点;同时,由于塔板上液面梯度较大,气相分布不均,影响传质效率,这也是泡罩结构所造成的;4浮阀塔板及特点①生产能力大,比泡罩塔板约提高20～40％,与筛板塔相近; ②操作弹性大,在较宽的气速变化范围内,板效率变化较小,其弹性范围即最大负荷与最小负荷之比为7～9;③由于气－液接触状态良好,以及气体为水平方向吹出,雾沫夹带量小,因此塔板效率高,比泡罩塔效率可提高15％左右;④液面梯度小,蒸汽分配比较均匀,塔板压降比泡罩塔小; ⑤塔板结构简单,安装容易; 浮阀塔板结构与泡罩塔板类同;操作时气流自下而上吹起浮阀,从浮阀周边水平方向吹入塔板上液层,进行两相接触;液体则由上一层塔板的降液管流入,经进口堰均布, 再横向流过塔板与气相接触传质后, 再经溢流堰进入降液管, 流入下一层塔板;五、化工换热设备的结构和分类1.化工换热设备是在化工生产过程中即化学反应物中实现热能传递的设备, 使热量从温度较高的流体传给另一种温度较低的流体; 在化肥、化工、炼油工业生产中,常常进行着各种不同的换热过程,特别是近年开发的各种化工工艺,充分进行了热能的综合利用,各种型式的高效、节能换热设备不断推出,应用到不同的冷换操作单元中;例如：加热或冷却、蒸发或冷凝;换热设备就是在生产过程即化学反应或物理反应中实现热能传递的设备, 使热量从温度较高的流体传给另一种温度较低的流体;根据生产工艺的不同,为达到热量的充分利用和满足工艺参数,换热设备可以是热交换器如两流体介质相互换热、冷凝器如用水蒸汽冷凝、加热器如高温工艺气加热水、冷却器如水或液体氨作冷载体等;在化工生产中,换热设备不但作为一个单独的化工设备,而且在其他设备中也常附有换热设备或换热部分,如蒸馏设备中的回流冷凝器,蒸发设备中的加热,高低变炉和氨合成塔中触媒的换热等,均为重要的不可缺少的化工操作设备;2.化工生产流程中,用于汽－液、汽－气、气－气、液－液之间的换热设备,按热量的授受方式可分为、①表面式换热器是温度不同的两种流体在被壁面分开的空间里流动,通过壁面的导热和流体在壁表面对流,两种流体之间进行换热;表面式换热器有管壳式、套管式和其他型式的热交换器;②蓄热式换热器是借助于由固体构成的蓄热体,把热量从高温流体传递给低温流体,蓄热体与高温流体接触一定时间,接受和储蓄了一定热量,然后与低温流体接触一定时间,把热量释放给低温流体;蓄热式换热器有用在一段炉对流段上的旋转换热器,回收烟气温度用于预热燃烧空气；还有阀门切换式换热器等; ③流体连接间接式换热器,是把两个表面式换热器由在其中循环的热载体连接起来的换热器,热载体在高温流体热交换器和低温流体之间循环,在高温流体换热器接受热量,在低温流体换热器把热量释放给低温流体; 直接接触式热交换器是两种流体直接接触进行换热的设备,例如：冷水塔、气体冷凝器等;换热器按用途还可分为：加热器———把流体加热到必要的温度,但加热流体没有发生相的变化; 预热器———预先加热流体,为后序操作提供标准的工艺参数；过热器———用于把流体工艺气或蒸汽加热到过热状态；蒸发器———用于加热流体,达到沸点以上温度,使其流体蒸发,一般有相的变化;四、化工装置常用换热设备结构、性能和特点1、管壳式换热器①管壳式换热器的类型和优缺点常用的管壳式换热器有固定管板式、浮头式和“U”形管式; 固定管板式换热器结构简单,造价低,制造容易,管程清洗检修方便;壳程清洗困难,管束制造后有温差应力存在,当冷热两流体的平均温差较大,或壳体和传热管材料热膨胀系数相差较大、热应力超过材质的许用应力时,在壳体上应设膨胀节,由于膨胀节不能承受较大内压,所以换热器壳程压力不能太高; 固定管板式换热器适用于两种介质温差不大一般应低于30℃,或温差较大但壳程压力不高的复条件;2.浮头式换热器的优点是壳体和管束的温差不受限制,管束清洗和检修较为方便, 管程、壳程均容易清扫;缺点是结构杂,密封要求较高,一旦泄漏在线处理较为困难;一般在温差较大的化工单元操作中设置浮头式换热器; U形管式换热器,克服了固定管板式和浮头式换热器的缺点,但在U形拐弯处很难清洗干净,更换管子较为困难,特别是管板中心部的U 形管,泄漏后只能堵管,要想更换管子必须从管板处全部切除,造成很大浪费;U形管换热器适用于两种流体温差较大,且壳程易结垢的条件; ②管壳式换热器的结构特点ⅰ、固定管板式换热器固定管板式换热器主要有外壳、管板、管束、封头压盖等部件组成,如图1－12 所示;其结构特点是在壳体中设置有管束,管束两端用焊接或胀接的方法将管子。
化工设备设计基础塔设备强度设计计算
M M
ii W
ii E
Me
0.25M
ii W
Me
(取大值)
水压试验时间人为选定且时间较 短，在试验情况下最大弯矩取值
M ii max
0.3M
ii W
Me
最大弯矩在筒体中引起轴向应力
3
4M
ii max
Di2 ei
㈣ 筒体壁厚效核
１．最大轴向组合应力旳计算
内压塔设备
外压塔设备
正常操作 停修
正常操作
（1）水平风力旳计算
迎风面产生风压。与风速、
空气密度、地域和季节有关。
各地离地面10m处30年一遇
10分钟内平均风速最大值作为计算风压，
得到该地域旳基本风压q0，见表4-26。
风速随处面高度而变化。塔高于10m，应 分段计算风载荷，视离地面高度旳不同乘
以高度变化系数fi，见表4-27。
风压还与塔高度、直径、形状以及自振周 期有关。两相邻计算截面间旳水平风力为：
有多种振型，任意高度hK处集 中质量mK引起基本振型旳水平 地震力 FK1 Cza1hK1mK g
FK1-mK引起旳基本振型水平地震力 Cz-综合影响系数，直立圆筒Cz=0.5；
mK-距离地面hK处旳集中质量；
n
h1.5 K
mi
h1.5 i
hK1-基本振型参加系数， hK1
i 1
n
mi hi3
1、群座体与塔体对接焊缝
J-J截面旳拉应力校核
2、群座体与塔体搭接焊缝
J-J截面旳剪应力校核
思索题：
1.自支撑式塔设备设计时需要 考虑哪些载荷？
2.简述内压塔操作时旳危险工 况及强度校合条件。
一种是圆筒形， 一种是圆锥形。
第五章塔设备
⑦安全可靠。
构件的结构形式，以满足不 同的生产要求。
4、塔设备分类
从不同角度可以有不同分类 按操作压力分：加压塔；常压塔；减压塔 按单元操作分：精馏塔；吸收塔；萃取塔
；反应塔；干燥塔 按塔的内部结构分：板式塔和填料塔（最
常用的分类方式）
第一节 填料塔
填料塔是一种以连续方式进行气、液传 质的设备
3、化工生产对塔设备提出的要求如下。
①工艺性能好。
②生产能力大。 上述各项指标的重要性因不
③操作稳定性好。
同设备而异，要同时满足所 有要求很困难。因此，要根
④能量消耗小。 据传质种类、介质的物化性
⑤结构合理。 ⑥选材要合理。
质和操作条件的具体情况具 体分析，抓住主要矛盾，合 理确定塔设备的类型和内部
为了满足不同塔径、不同液体流量以及不同均 布程度的要求，液体喷淋装置有多种结构形式 ，
按操作原理可分为喷洒形、溢流形、冲击形等 ，
按结构又可分为管式、喷头式、盘式、槽式等 形式。
1．管式喷淋器
图5-6(a)为直管式喷淋器。它结构简单，安装、拆卸简便。但 喷淋面积小，而且不均匀，只能用于塔径小于300mm，且对 喷淋均匀性要求不高的场合。
优点：由于结构紧凑，具有很大的比表 面积，且因气体和液体均不断重新分 布，气、液分布均匀，放大效应不明 显，故传质效率高，又因填料的规整 排列，使流动阻力减小。
缺点：造价高、抗污能力差，清洗、装 卸困难。
不适于处理粘度大，易聚合或有沉 淀物的物料
(三）填料的装填方式
分为乱堆和整砌两种。
乱堆填料
混堆填料层示意图
5．冲击形喷淋器
反射板式喷淋器属于冲击形 布液装置
结构：由中心管和反射板组 成。
化工设备基础知识汇总
第十八页，共121页。
液体再分布装置包括液体收集器和液体再分布器两部分，上层填料流下的液体经液体收集器收集后，送到 液体再分布器，经重新分布后喷淋到下层填料上。
液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大 而减速，部分动能转化为静压能，最后沿切向流入排出管路。 依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在 离心泵中获得的机械能量最终表现为静压能的提高。
第三十五页，共121页。
离心泵的特性曲线
操作时，气体经筛孔分散成小股气流，鼓泡通过液层，气液间密切接触而进行传热和传质。在正常的操作条件下， 通过筛孔上升的气流，应能阻止液体经筛孔向下泄漏。
第九页，共121页。
塔板型式
第十页，共121页。
塔板正常流动状态
第十一页，共121页。
筛板的优点是结构简单、造价低，板上液面落差小，气体压降低，生产能力大，传质效率高。其 缺点是筛孔易堵塞，不宜处理易结焦、粘度大的物料。
组成。
第二十九页，共121页。
特征: 反应器高度与直径相当或稍高。 釜内设有搅拌装置和挡板。 常带夹套或釜内放置蛇管，传热以维持釜内所需温度。 适用于液相均相反应、气液反应、液液反应、液固反应、气 液固三相反应。
第三十页，共121页。
4、固定床反应器
催化剂以固相装填在反应器内，反应物流以气相或液相通过催化剂床层，在催化剂表面进行化学反应的装置称固定 床反应器。
塔设备基础必学知识点
塔设备基础必学知识点
以下是塔设备基础必学的几个知识点：
1. 塔设备概述：了解塔设备的定义、功能和分类。
2. 塔设备的主要构成部分：包括主杆、塔筒、天线、馈线、电源等。
3. 塔设备的安装要求：了解塔设备的安装位置、角度、重心、抗风抗震能力等要求。
4. 塔设备的维护与保养：掌握塔设备的日常维护和定期保养，包括清洁、检查、维修等。
5. 塔设备的安全操作：了解塔设备的安全操作规程，包括危险警示、防护措施、紧急处理等。
6. 塔设备的应用场景：了解塔设备在通信、广播、自动化控制等领域的应用。
7. 塔设备的技术要求：了解塔设备的传输性能、抗干扰能力、功耗、温度等技术指标要求。
8. 塔设备的市场发展动态：了解塔设备市场的发展趋势、竞争格局、关键技术等。
这些知识点是塔设备基础必学的内容，掌握这些知识可以对塔设备的安装、维护、应用有更深入的理解和把握。
化工设备基础知识(化工设备主要零部件)4
化工设备基础知识
❖ 绪论
❖ 第一章 ❖ 第二章 ❖ 第三章 ❖ 第四章
化工设备常用材料 内压容器和外压容器 化工设备主要零部件 换热设备
❖ 第五章 塔设备
❖ 第六章 反应设备
❖ 第七章 加热炉和废热锅炉
❖ 第八章 油 罐
第三章 化工设备主要零部件
❖ 法兰连接 ❖ 开孔与补强 ❖ 人孔、手孔 ❖ 安全附件 ❖ 支座 ❖ 章结
通过调整安全阀调节圈与阀瓣间隙达到要求。
校正调整后的安全阀应进行铅封。 2、安全阀的维护
保持清洁；检查铅封是否完好；是否有泄 漏；排气管是否堵塞等。
发现缺陷，及时校正或更换。
3、安全阀的定期校验 校验期限： 每年至少一次
校验由具有相应资质的单位进行。 在线校验必须有主管压力容器安全技术的人 员在场。 校验程序： ⑴校验密封压力 ⑵校验开启压力 ⑶校验回座压力 ⑷其他参数校验
垫片□ □ □ －□ －□ □
标准号（ JB/T4705-2000） 公称压力（MPa）
公称直径（mm）
1－特制石棉
填充带代号 2－柔性石墨
3－聚四氟乙烯
钢带代号
查表
垫片结构型式代号A、B、C、D
例：垫片 B51－1000－2.50 JB/T4705-2000
0Cr13
金属包垫片
石棉橡胶板作内芯，外包厚度 为0.2～0.5mm厚的薄金属板
微启式 阀座喉径的1／20～40 全启式 阀座喉径的1／4以上
3、排放量 要求：排量不小于容器的安全泄放量。 通过设计计算与实测确定。 一般标记在其铭牌上。
三、安全阀的选用与安装 1、安全阀的选用 原则： ⑴正规厂家制造，有出厂合格证和技术文件； ⑵阀上有标牌，标牌上有主要技术参数； ⑶根据容器的工艺条件和工作介质特性选用； ⑷安全阀的排量不得小于容器的安全泄放量；
化工塔设备专题知识
3填料塔
3.3.1.6 金属英特洛克斯（Intalox）填料
将环形构造与鞍形构造旳特点 集于一体而形成旳一种独特构 造旳填料，具有生产能力大、 压降低、液体分布性能好、传 质速率高及操作弹性大等优良 性能，取得广泛应用，如减压 蒸馏优势明显。
3填料塔
3.3.1.7 网体填料（Wire gauze packings）
3填料塔
3.2 构造
塔体、填料及支承、 液体分布器及再分布 器、除沫器等。
3.3 填料
填料是填料塔旳关 键内件，它为气－液 两相充分接触进行传 热传质提供了表面积。 可分为散装填料和规 整填料两大类。
3填料塔
3.3.1 散装填料 以乱堆为主旳填料，具有一定外形旳颗体，又称颗粒填料
（1）环形填料：拉西环填料、鲍尔环填料 、阶梯环填料； （2）鞍形填料：弧鞍填料 、矩鞍填料 、改善矩鞍填料；
合用范围：造价较高，易堵 塞难清洗，一般用于较难分 离或分离要求很高旳情况。
3填料塔
规整填料种类：丝网波纹填料和板波纹填料。叠成圆筒形整 块放入塔内或分块拼成圆筒形在塔内砌装。
金属板波纹规整填料
多种陶瓷规整填料
3填料塔
3.3.3 填料用材旳选择 （1）塑料：要求设备操作温度较低，除强酸外，体系对 塑料无溶胀。
2板式塔
2.2 板式塔旳类型
泡罩塔、筛板塔、浮阀塔、舌片塔等。
2.2.1 泡罩塔
应用最早旳板式塔。构造主要由泡罩(气液接触元件)、升气管、 溢流堰、降液管及塔板等部分构成。
2板式塔
泡罩塔旳优点：操作弹性大， 气液比旳范围大，不易堵塞。
泡罩塔旳缺陷 ：构造复杂、 造价高、气相压降大、以及 安装维修麻烦等。
4 精馏塔
