KJ251人员定位系统功能介绍
KJ251-F8人员定位分站使用说明书
图一
3
2.2. 显示面板
显示面板如上图 9，10 所示。
1）主显示窗： ①左端数码管显示： 开机显示分站号，之后实时显示经过该分站无线信号有效区域的人员编号和区域内的有 效人数。 ②右端发光二极管显示： 其中有 5 位发光二极管，表示意思如下： 第 1 位，代表有人闪烁代表有人； 第 2 位，代表分站与地面计算机通信状态，正常闪烁，常亮表示通讯中断； 第 3 位，代表分站与人员跟踪卡通信状态，正常闪烁，常灭表示没有收到读卡器信号； 第 4 位，代表分站电源，亮表示有电，灭表示无电源； 第 5 位，表示分站供电状态,灯亮表示备用电源供电，灯不亮表示交流电网供电；
无显著震动和冲击的场合；
e. 有煤尘和瓦斯存在的场所。
2
2 结构特征与工作原理
2.1. 分站整体图
分站整体外观如图一所示：
1 移动目标传感器输入 1，2 2 移动目标传感器输入 3，4 3 移动目标传感器输入 5，6 4 移动目标传感器输入 7，8 5 主通讯 两根代表 RS485 方式
四根代表 RS422 方式 6 报警输出 7 显示屏备用输出 8 分站电源输入 9 主显示窗 10 移动目标传感器电源显示窗
1.3.1 型号组成及代表意义...........................................................................................2 1.3.2 工作环境条件.......................................................................................................2 2 结构特征与工作原理.................................................................................................................3 2.1. 分站整体图.......................................................................................................................3 2.2. 显示面板...........................................................................................................................4 2.3 工作原理..........................................................................................................................4 2.4 功能特点..........................................................................................................................5 3 技术特性.....................................................................................................................................5 3.1 主要性能............................................................................................................................5 3.2 主要参数............................................................................................................................6 4 尺寸重量.....................................................................................................................................7 5 安装调试.....................................................................................................................................7 6 使用操作.....................................................................................................................................7 6.1 分站接线及定义..............................................................................................................7 6.2 操作设置..........................................................................................................................8 7 安装示意.....................................................................................................................................9 8 维修方法...................................................................................................................................10 9 注意事项...................................................................................................................................10 10 维护保养...................................................................................................................................10 11 运输及贮存............................................................................................................................... 11 12 开箱检查................................................................................................................................... 11 13 产品资质编号........................................................................................................................... 11
kj251人员定位系统方案
kj251人员定位系统方案介绍人员定位系统是一种通过使用各种技术手段来确定和跟踪特定人员在特定时间和地点的位置的系统。
在工业、建筑、医疗、安全等领域，人员定位系统被广泛应用于管理和监控人员的位置和活动，以提高工作效率和安全性。
本文将介绍kj251人员定位系统方案，包括系统的基本原理、技术组成、应用场景和优势。
基本原理kj251人员定位系统基于无线通信和定位技术，通过与人员佩戴的定位设备进行通信，获取其位置信息。
系统采用一种基于无线信号的定位技术，如Wi-Fi定位、蓝牙定位或射频识别（RFID）定位。
人员佩戴的定位设备将定期发送信号，系统接收并解析这些信号，准确计算人员的位置。
人员定位系统基于局域网（LAN）或云平台，通过将定位设备和服务器连接到同一个网络，实现定位设备与服务器之间的即时通信。
服务器接收和处理来自定位设备的位置信息，并存储在数据库中。
用户可以通过终端设备（如手机、电脑）访问服务器，实时查看特定人员的位置信息。
技术组成kj251人员定位系统由以下几个关键组成部分组成：1.定位设备：佩戴在人员身上的设备，用于发送信号，并传输人员的位置信息。
2.接收设备：安装在建筑物或指定区域的设备，用于接收来自定位设备的信号，并将其发送给服务器。
3.服务器：接收和处理来自接收设备的信号，计算人员的位置，并将位置信息存储在数据库中。
4.数据库：存储人员的位置信息，以供用户查询。
5.终端设备：如手机、电脑等，用于用户访问服务器，显示和查询人员的位置信息。
应用场景kj251人员定位系统可以应用于多个领域，包括但不限于以下几个方面：1.工业生产：在大型工厂或制造厂中，人员定位系统可用于监控和管理工人的位置和活动。
通过实时跟踪员工的位置，可以优化工作流程和资源分配，提高生产效率。
2.建筑施工：在建筑工地上，人员定位系统可以用于确保施工人员的安全。
如果发生紧急情况，系统可以迅速定位受困人员的位置，便于救援人员进行救援。
人员定位系统文字说明
安全生产许可证申报资料
申报单位：陕西神木神源煤炭矿业
有限公司
申报类型：延期
人员定位系统文字说明
矿井装备有一套KJ251型井下人员位置监测系统，系统主要由地面监控主机、井下无线监测站、无线编码发射机及配套矿用电源等组成。
系统可实现对井下作业人员及运输车辆位置的监测查询，进行实时的全程及全覆盖跟踪和监控，所有入井人员必须携带识别卡，识别卡信息经读卡器读取后经分站传输至矿井调度室主站，矿井调度室可实时监测井下各地点人员分布情况。
人员位置监测系统主机设置在地面综合楼监控室，设主机两台，一备一用，采用主供电源加UPS不间断电源供电，系统安设KJ251-F8型人员定位分站5台，共配备23台KJF210B型读卡器，其中地面主斜井、副斜井、回风斜井井口各设1台读卡器、井下设20台读卡器，配备KGE116D型识别卡350台（在用104台），入井人员均佩戴识别卡。
人员定位
井下人员定位系统（KJ251煤矿人员管理系统煤炭科学研究总院重庆分院）监测井下人员位置，具有携卡人员出/入井时刻、重点区域出/入时刻、工作时间、井下和重点区域人员数量、井下人员活动路线等监测、显示、打印、储存、查询、报警、管理等功能。
1.1系统简介（简称：井下人员定位系统）以现代无线电编码通讯技术为基础，应用现代无线电通讯技术中的信令技术及无线发射接收技术，结合目前流行的数据通讯、数据处理及图形展示软件等技术。
系统能够及时、准确的将井下各个区域人员和移动设备情况动态反映到地面计算机系统，使管理人员能够随时掌握井下人员和移动设备的总数及分布状况；系统能跟踪干部跟班下井情况、每个矿工入井、出井时间及运动轨迹，以便于企业进行更加合理的调度和管理。
（对下井人员的详细信息。
）1.2主要功能构建网络信息发布平台及支撑平台；作业人员的自动考勤及超时报警；作业人员入井身份唯一性核实，实现人员出入井的自动考勤。
并通过入井身份核实功能，确保入井人员身份唯一性检验，杜绝人员替岗、非法身份入井等现象，特别对外包队人员的变更实现有效管理；作业人员动态分布及定位监控；实现地面调度中心即可呼叫井下某人或全部人员升井或撤离，又可响应人员求救的双向信号呼叫功能；通过点检检查功能，准确了解各岗位人员下井巡检路线及到位情况；作业人员靠近危险区域报警及事后跟踪管理；车辆的实时定位和调度管理；系统扩展功能：增加信号灯，建立车辆智能交通控制系统；在采集控制器增加无线语音模块，实现井上井下语音通讯；车辆安装特定识别卡，形成车辆定位，并且可以防止车辆与人员碰撞；智能应急逃生引导系统等。
一般要求人员定位系统应具有以下监测功能：——应具有携卡人员出/入井时刻、出/入重点区域时刻等监测功能；——应能对乘坐各种运输工具的携卡人员进行准确识别；——应能识别多个人员同时进入识别区域。
人员定位系统应具有以下管理功能：——有携卡人员个人基本信息，主要包括卡号、姓名、身份证号、出生年月、职务或工种、所在部门或区队班组，学历，专业，家庭住址，血型等；——有携卡人员出入井总数、个人下井工作时间及出入井时刻信息；——有重点区域携卡人员总数及组成情况信息；——有携卡超时人员总数及组成情况信息，——有携卡工作异常人员总数及组成情况信息、并报警；——有携卡人员下井活动路线信息，异常线路报警；——有携卡人员统计信息，主要包括工作地点、月下井次数、时间等；——有按部门、地域、时间、分站、人员等分类及各种信息存储、查询、显示、打印等功能。

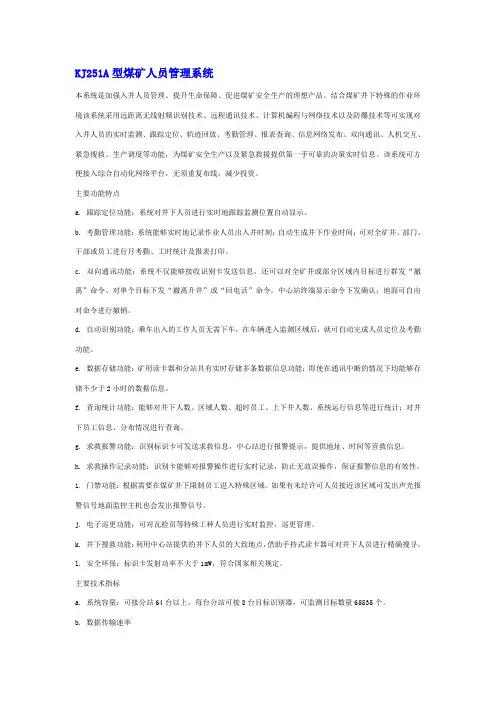

KJ251A型煤矿人员管理系统

KJ251A型煤矿人员管理系统本系统是加强入井人员管理、提升生命保障、促进煤矿安全生产的理想产品。
结合煤矿井下特殊的作业环境该系统采用远距离无线射频识别技术、远程通讯技术、计算机编程与网络技术以及防爆技术等可实现对入井人员的实时监测、跟踪定位、轨迹回放、考勤管理、报表查询、信息网络发布、双向通讯、人机交互、紧急搜救、生产调度等功能，为煤矿安全生产以及紧急救援提供第一手可靠的决策实时信息。
该系统可方便接入综合自动化网络平台，无须重复布线，减少投资。
主要功能特点a. 跟踪定位功能：系统对井下人员进行实时地跟踪监测位置自动显示。
b. 考勤管理功能：系统能够实时地记录作业人员出入井时刻；自动生成井下作业时间；可对全矿井、部门、干部或员工进行月考勤、工时统计及报表打印。
c. 双向通讯功能：系统不仅能够接收识别卡发送信息，还可以对全矿井或部分区域内目标进行群发“撤离”命令、对单个目标下发“撤离升井”或“回电话”命令。
中心站终端显示命令下发确认；地面可自由对命令进行撤销。
d. 自动识别功能：乘车出入的工作人员无需下车，在车辆进入监测区域后，就可自动完成人员定位及考勤功能。
e. 数据存储功能：矿用读卡器和分站具有实时存储多条数据信息功能；即使在通讯中断的情况下均能够存储不少于2小时的数据信息。
f. 查询统计功能：能够对井下人数、区域人数、超时员工、上下井人数、系统运行信息等进行统计；对井下员工信息、分布情况进行查询。
g. 求救报警功能：识别标识卡可发送求救信息，中心站进行报警提示，提供地址、时间等营救信息。
h. 求救操作记录功能：识别卡能够对报警操作进行实时记录，防止无故误操作，保证报警信息的有效性。
i. 门禁功能：根据需要在煤矿井下限制员工进入特殊区域。
如果有未经许可人员接近该区域可发出声光报警信号地面监控主机也会发出报警信号。
j. 电子巡更功能：可对瓦检员等特殊工种人员进行实时监控，巡更管理。
k. 井下搜救功能：利用中心站提供的井下人员的大致地点，借助手持式读卡器可对井下人员进行精确搜寻。
