• ABAQUS/Standard中使 用的严格的主/从接触算法。 • 从属表面的节点不能 穿透到主控表面。 • 主控表面的节点可以 穿透到从属表面。
在多数情况下，ABAQUS/Explicit使用平衡的主/从算法。
• 两次应用单纯的主-从接触算法，并平均化。在第二次施加接触 约束时，交换主/从表面。 • 使接触物体之间的侵彻达到最小化。
变形体之间的有限滑动接触 这是最一般类型的接触。
例子：螺纹连接。 • 这些问题一般包含初始的过盈配合
由于过盈精度引起的 接触压力的分布
自接触
单个表面与它自身接触称为自接 触。在ABAQUS的二维和三维模 型中可用。 在分析过中，当表面严重变形时， 使用自接触将非常方便。对于某 些问题，在分析之前不可能确定 单个的接触区域，或者确定接触 区域是非常困难的。 把单个接触表面作为接触对定义 自接触，而不是通过两个不同的 表面定义。
SURF1 (刚体) SURF2
最小主应力云图
例子：橡胶垫片的压缩 (选自 “Self-contact ts: rubber gasket,” ABAQUS例子手册1.1.17 节)
变形体与刚体的接触:
表面之间的有限滑动（大位移）。 变形组件之间的有限应变。
讲接触非线性
概述
• 简介 • 主/从方法和隐含假设 • 定义双面接触概述 • 定义面的规则 • 局部表面行为 • 接触问题中点的相对滑动 • 接触问题中调整初始节点位置
• 接触输出
• 完全约束的接触行为 • 刚体
简介
• 什么是接触?
当两个实体接触时，力通过它们的接触表面传递。 • 在某些情况下，只传递垂直接触表面的力。
定义表面接触属性
*SURFACE INTERACTION选项定义表面接触属性。
abaqus接触问题分析
abaqus接触分析1、塑性材料和接触面上都不能用C3D20R和C3D20单元，这可能是你收敛问题的主要原因。
如果需要得到应力，可以使用C3D8I (在所关心的部位要让单元角度尽量接近90度)，如果只关心应变和位移，可以使用C3D8R, 几何形状复杂时，可以使用C3D10M。
2、接触对中的sl ave surface应该是材料较软，网格较细的面。
3、接触面之间有微小的距离，定义接触时要设定“Adjust=位置误差限度”，此误差限度要大于接触面之间的距离，否则ABAQU S会认为两个面没有接触：*Contact Pair, interac tion="SOIL PILE SIDE CONTACT", small sliding,adjust=0.2.4、定义tie时也应该设定类似的posit ion toleran ce:*Tie, name=ShaftBo ttom, adjust=yes, positio n toleran ce=0.15、msg文件中出现zeropivot说明ABAQUS无法自动解决过约束问题，例如在桩底部的最外一圈节点上即定义了t ie，又定义了con tact, 出现过约束。
解决方法是在选择tie或c ontact的slave surface时，将类型设为no de region,然后选择区域时不要包含这一圈节点（我附上的文件中没有做这样的修改）。
6、接触定义在哪个分析步取决于你模型的实际物理背景，如果从一开始两个面就是相接触的，就定义在ini tial或你的第一个分析步中；如果是后来才开始接触的，就定义在后面的分析步中。
边界条件也是这样。
7、我在前面上传的文件里用*CONTROL设了允许的迭代次数18，意思是18次迭代不收敛时，才减小时间增量步（ABAQUS默认的值是12）。
abaqus第七讲：abaqus接触分析解析
北京怡格明思工程技术有限公司
Innovating through simulation
简介
• 什么是接触?
当两个实体接触时，力通过它们的接触表面传递。 • 在某些情况下，只传递垂直接触表面的力。
• 如果存在摩擦，沿接触表面的切向传递切向力。
• 一般目标： 确定接触面积和传递的应力。
• 两次应用单纯的主-从接触算法，并平均化。在第二次施加接触 约束时，交换主/从表面。 • 使接触物体之间的侵彻达到最小化。
北京怡格明思工程技术有限公司
Innovating through simulation
接触方向总是与主控表面垂直。
• 沿主控表面的法向检查接触条件。 • 沿主控表面的法向传递接触力。 • 沿接触表面的切向传递摩擦力。
北京怡格明思工程技术有限公司
Innovating through simulation
主/从方法和隐含假设
北京怡格明思工程技术有限公司
Innovating through simulation
• 因为接触表面下面的 实体被离散化，接触 表面也必须被离散化。 接触表面分为: 主面 从面
北京怡格明思工程技术有限公司
北京怡格明思工程技术gh simulation
定义双面接触概述
北京怡格明思工程技术有限公司
Innovating through simulation
定义接触的三个步骤：
1
定义接触表面。 定义接触对。 定义接触属性。
2
3
北京怡格明思工程技术有限公司
Innovating through simulation
赫兹接触
接触面之间的相对位移很 小。 分布表面的接触。
ABAQUS有限元接触分析的基本概念
CAE(计算机辅助工程)是一门复杂的工程科学，涉及仿真技术、软件、产品设计和力学等众多领域。
世界上几大CAE公司各自以其独到的技术占领着相应的市场。
ABAQUS有限元分析软件拥有世界上最大的非线性力学用户群，是国际上公认的最先进的大型通用非线性有限元分析软件之一。
它广泛应用于机械制造、石油化工、航空航天、汽车交通、土木工程、国防军工、水利水电、生物医学、电子工程、能源、地矿、造船以及日用家电等工业和科学研究领域。
ABAQUS在技术、品质和可靠性等方面具有卓越的声誉，可以对工程中各种复杂的线性和非线性问题进行分析计算。
《ABAQUS有限元分析常见问题解答》以问答的形式，详细介绍了使用ABAQUS 建模分析过程中的各种常见问题，并以实例的形式教给读者如何分析问题、查找错误原因和尝试解决办法，帮助读者提高解决问题的能力。
《ABAQUS有限元分析常见问题解答》一书由机械工业出版社出版。

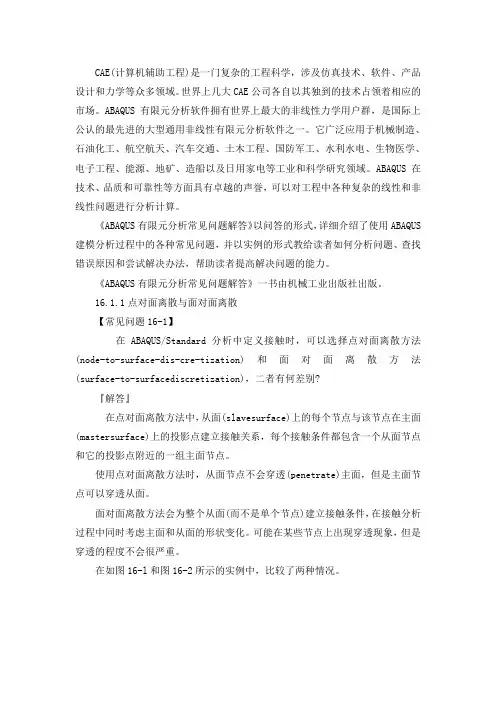

16.1.1点对面离散与面对面离散【常见问题16-1】在ABAQUS/Standard分析中定义接触时，可以选择点对面离散方法(node-to-surface-dis-cre-tization)和面对面离散方法(surface-to-surfacediscretization)，二者有何差别?『解答』在点对面离散方法中，从面(slavesurface)上的每个节点与该节点在主面(mastersurface)上的投影点建立接触关系，每个接触条件都包含一个从面节点和它的投影点附近的一组主面节点。
使用点对面离散方法时，从面节点不会穿透(penetrate)主面，但是主面节点可以穿透从面。
面对面离散方法会为整个从面(而不是单个节点)建立接触条件，在接触分析过程中同时考虑主面和从面的形状变化。
可能在某些节点上出现穿透现象，但是穿透的程度不会很严重。
在如图16-l和图16-2所示的实例中，比较了两种情况。
1）从面网格比主面网格细：点对面离散(图16-1a)和面对面离散(图16-2a)的分析结果都很好，没有发生穿透，从面和主面都发生了正常的变形。
abaqus-接触分析的基本概念
abaqus-接触分析的基本概念在abaqus/standard分析中定义接触时，可以选择点对⾯离散⽅法(node-to-surface-dis- cre-tization)和⾯对⾯离散⽅法(surface-to-surface discretization)，⼆者有何差别?『解答』在点对⾯离散⽅法中，从⾯(slave surface)上的每个节点与该节点在主⾯(master surface)上的投影点建⽴接触关系，每个接触条件都包含⼀个从⾯节点和它的投影点附近的⼀组主⾯节点。
使⽤点对⾯离散⽅法时，从⾯节点不会穿透(penetrate)主⾯，但是主⾯节点可以穿透从⾯。
⾯对⾯离散⽅法会为整个从⾯(⽽不是单个节点)建⽴接触条件，在接触分析过程中同时考虑主⾯和从⾯的形状变化。
可能在某些节点上出现穿透现象，但是穿透的程度不会很严重。
1）从⾯⽹格⽐主⾯⽹格细：点对⾯离散(图16-1a)和⾯对⾯离散(图16-2a)的分析结果都很好，没有发⽣穿透，从⾯和主⾯都发⽣了正常的变形。
2）从⾯⽹格⽐主⾯⽹格粗：点对⾯离散(图16-1b)的分析结果很差，主⾯节点进⼊了从⾯，穿透现象很严重，从⾯和主⾯的变形都不正常；⾯对⾯离散(图16-2b)的分析结果相对较好，尽管有轻微的穿透现象，从⾯和主⾯的变形仍⽐较正常。
从上⾯的例⼦可以看出，在为接触⾯划分⽹格时需要慎重，⽆论使⽤点对⾯离散还是⾯对⾯离散，都应尽量保证从⾯⽹格不能⽐主⾯⽹格粗。
关于从⾯和主⾯的选择⽅法，请参见《实例详解》第5.2.2节“定义接触对”。
选⽤离散⽅法时，还应考虑以下因素。
1）⼀般情况下，⾯对⾯离散得到的应⼒和压强的结果精度要⾼于点对⾯离散。
2）⾯对⾯离散需要分析整个接触⾯上的接触⾏为，其计算代价要⾼于点对⾯离散。
⼀般情况下，⼆者的计算代价相差不是很悬殊，但在以下情况中，⾯对⾯离散的计算代价将会⼤很多：①模型中的⼤部分区域都涉及到接触问题。
②主⾯的⽹格⽐从⾯的⽹格细化很多。
ABAQUS接触分析
ABAQUS接触分析1、塑性材料和接触面上都不能用C3D20R和C3D20单元，这可能是你收敛问题的主要原因。
如果需要得到应力，可以使用C3D8I (在所关心的部位要让单元角度尽量接近90度)，如果只关心应变和位移，可以使用C3D8R, 几何形状复杂时，可以使用C3D10M。
2、接触对中的slave surface应该是材料较软，网格较细的面。
3、接触面之间有微小的距离，定义接触时要设定“Adjust=位置误差限度”，此误差限度要大于接触面之间的距离，否则ABAQUS会认为两个面没有接触：*Contact Pair, interaction="SOIL PILE SIDE CONTACT", small sliding, adjust=0.2.4、定义tie时也应该设定类似的position tolerance:*Tie, name=ShaftBottom, adjust=yes, position tolerance=0.1 5、msg文件中出现zero pivot说明ABAQUS无法自动解决过约束问题，例如在桩底部的最外一圈节点上即定义了tie，又定义了contact, 出现过约束。
解决方法是在选择tie或contact的slave surface时，将类型设为node region, 然后选择区域时不要包含这一圈节点（我附上的文件中没有做这样的修改）。
6、接触定义在哪个分析步取决于你模型的实际物理背景，如果从一开始两个面就是相接触的，就定义在initial或你的第一个分析步中；如果是后来才开始接触的，就定义在后面的分析步中。
边界条件也是这样。
7、我在前面上传的文件里用*CONTROL设了允许的迭代次数18，意思是18次迭代不收敛时，才减小时间增量步（ABAQUS默认的值是12）。
一般情况下不必设置此参数，如果在msg文件中看到opening和closure的数目不断减小（即迭代的趋势是收敛的），但12次迭代仍不足以完全达到收敛，就可以用*CONTROL来增大允许的迭代次数。
第七讲 abaqus接触分析
• 接触例子-间隙接触
用节点与节点接触的方式为 点接触建模。
“Detroit Edison pipe whip experiment,” ABAQUS例子手 册2.1.2节
赫兹接触
接触面之间的相对位移很 小。 分布表面的接触。
例子选自 “Coolant manifold cover gasketed joint,” ABAQUS 例子手册5.1.3 节
接触问题中点的相对滑动
• 两种滑动距离选项：
有限滑动：
小滑动：
默认为有限滑动，有限滑动是最通用的滑动方式。
在接触表面之间，允许任意大的滑动和旋转。 在接触表面之间，允许小的相对滑动。
只要接触表面之间没有大的相对移动，允许接触表面 之间有大的转动。
相比有限滑动，具有较小的计算费用。
• 有限滑动
在有限滑动问题中的主控表面，最好使用延伸到角点之外的定义。 它们将防止从属节点“跌落”到主表面的后面或被主表面的后面捕获。 对于ABAQUS/Standard中的接触模拟，这是尤为重要的。
接触方向总是与主控表面垂直。
• 沿主控表面的法向检查接触条件。 • 沿主控表面的法向传递接触力。 • 沿接触表面的切向传递摩擦力。
定义双面接触概述
定义接触的三个步骤：
1
定义接触表面。 定义接触对。 定义接触属性。
2
3
输入文件中，完整定义接 触句法的例子：
*SURFACE, NAME=ASURF SLIDER, S1 *SURFACE, NAME=BSURF BLOCK, S3 *CSURF *SURFACE INTERACTION, NAME=FRIC1 1.0, *FRICTION 0.4,
作为*SURFACE INTERACTION 选项的子选项*SURFACE BEHAVIOR选项用于指定： • 软接触（指数或表格方式 表达的压力-间距关系） • 没有分离的接触 其它选项： • 间距相关的粘性阻尼 (*CONTACT DAMPING)。 • 带有过盈或拉伸接触力的接触 (*CONTACT CONTROLS; 只有 ABAQUS/Standard可用)。
abaqus两个面之间的接触间隙
