厦门市环境能源投资发展有限公司授课笔记（热工仪表与自动化系统3.5.1）课程名称：热工仪表测量及校验授课教师姓名：姚俊华授课教师单位：中心实验室教案编写时间：2011.9.20一、概述当前公司开展贯标工作。

热工技术人员要十分重视此项工作，而且能够在生产中充分应用。

在工业生产过程中，为了正确地指导生产操作，保证生产安全，保证产品的产量和量，减少能源消耗和降低成本以及实现生产过程自动化，一项必不可少的工作是准确而时地检测出生产过程中各个有关参数。

目前，在垃圾电厂生产中，对于压力、物位、流量和温度等四大参数（还有其他参数），多数实现了自动测量，并与调节器、执行机相配合实现了对生产过程的自动控制。

虽然压力、物位、流量和温度四个参数，对各类工业生产过程是必不可少而又极其重要的参数，但是，对保证产品质量来说，还是间接控制的参数。

随着科学技术和生产的发展，在生产过程中，已经在采用工业自动分析仪表，自动地、连续地给出与产品质量直接有关的物性和物质成分等参数，并直接地去控制产品质量。

某些工业部门已开始将工业分析仪表与计算机连用，这对生产的发展将发挥更大的作用。

由于生产过程参数种类繁多，生产条件各有不同，过程测量仪表也是琳琅满目多种多样。

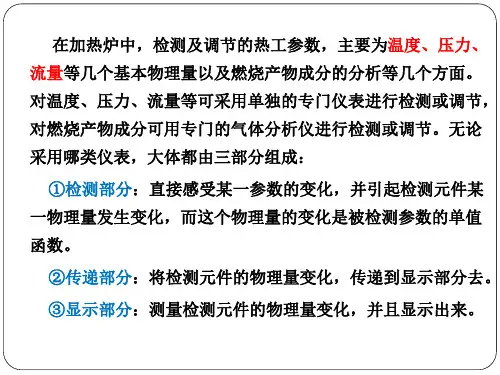

但是，从过程测量仪表的组成来看，基本上是由三部分组成：即检测环节；传送、放大环节和显示部分。

检测环节直接感受被测量，并将它变成适于测量的信号，经传送、放大环节对信号进行放大、传送，最后由显示部分进行指示或记录。

二、热工测量的基本知识1、热工测量热工测量是指在热工过程中对各种热工参数，如温度、压力、流量、物位、烟气含氧量及各种机械量的测量。

热工测量一般通过测量仪表来进行，测量仪表根据各组成部分的功能不同可分为感受部件、传输变换部件和显示部件三部分。

测量工作是一种实验性工作，测量过程会产生测量误差（测量结果与其真值的差异），根据误差的性质不同，测量误差可分为系统误差、随机误差和疏忽误差。

系统误差表明了测量结果的“正确度”，而随机误差则表明了一个测量系统的测量“精密度”，但不论哪种误差，都有绝对误差、相对误差、折合误差三种表达方式。

仪表的质量指标：测量仪表有质量好坏之分，判断仪表质量好坏的标准是仪表的品质指标。

仪表的品质指标主要包括仪表的准确度等级、基本误差、变差、重复性、灵敏度和不灵敏区以及漂移等。

2、测量的手段和测量方法1）测量的意义：取得各事物之间的定量关系，是人们认识事物的一种手段2）热工测量及监督的范围温度测量及仪表压力测量及仪表流量测量及仪表物位测量及仪表其他参数测量及仪表氧量计测量、烟气指标测量、化水相关表计测量、相关转动、振动及位移等传感器及测量3）垃圾电厂热工测点…4)测量方法根据获得测量结果的程序不同分为：直接测量、间接测量和组合测量根据检测装置动作原理不同分为：直读法、零值法和微差法根据仪表是否与被测对象接触分为：接触测量法和非接触测量法3、热工测量仪表的组成和分类组成（1）感受部件（2）传输变换部件（3）显示部件仪表的分类1）按被测参数分：温度、压力、流量、物位、成分分析及机械量（转速、振动、位移）2）按仪表用途分：标准表、实验用仪表和工作用仪表3）按显示特点分：指示式、记录式、积算式、数字式及屏幕式4）按工作原理分：机械式、电气式、电子式、化学式、气动式5）按安装地点分：就地安装、盘用仪表6）按使用方式分：固定式、便携式4、测量误差及其种类1）定义：被测量的测量值与被测量的真实值之间存在偏差，称测量误差3)测量误差的表示方法：绝对误差、相对误差、折合误差（引用误差）3)测量误差的分类：系统误差、随机误差三、热工仪表及装置技术检定和校验1 、为加强热工技术监督工作，保障和促进电厂的安全经济运行和提高劳动生产率，所以制定相应的规定。

2、热工仪表及控制装置技术监督的任务是：通过对热工仪表及控制装置进行正确的系统设计、设备选型、安装调试以及周期性的日常检定、校验、维修和技术改进等工作，使之经常处于完好、准确、可靠状态，以满足生产的要求。

4、要建立监督机构及职责分工5、有关规定1）火力发电厂热工自动化试验室设计标准DL 5004-91 发电厂热工自动化试验室热工电测计量标准及其量值传递应遵守《中华人民共和国强制检定的工作计量器具检定管理办法》和《水利电力部门电测、热工计量仪表和装置检定管理的规定》。

2）热工自动化试验室的设备配置应满足对电厂工作仪表进行检定和校验，调试与维修的需要。

其准确度等级与量程可根据下列原则确定：①标准器和校验设备的准确度等级标准器基本误差的绝对值不得超过被检工作仪表基本误差绝对值的1/3 。

②标准器和校验设备的量程标准器和校验设备的量程应能满足被检( 校) 仪表与变送器的测量范围。

③建立的热工自动化试验楼应避免布置在震动大、灰尘多、噪声大、潮湿或有强磁场干扰的地方。

钳工工作间应设置在零米。

④温度、压力、转速和显示仪表计量检定室应装设空调设备，保证室内温度为20 ±3 ℃，相对湿度为45% ～80% 。

设有仪器设备壁柜的工作室，应有必要的防潮措施。

四、热工操作规程及定期校验1、相关规程《火力发电厂热工仪表及控制装置技术监督规定》（国电安运[1998]483号）9 技术管理9．1发电厂热控部门和电力建设单位热控部门应根据本规程和有关规定，结合本单位工作情况制订和执行下列相应的规程制度。

标准上面所列：1）热工仪表及控制装置检修规程（包括DCS分散控制系统检修规程）；2）热工仪表及控制装置调试规程（包括微机保护系统校验规程）；3）热工仪表及控制装置运行维护规程（包括DCS分散控制系统运行维护规程）；4）施工质量验收规程；5）精密仪表操作使用规程；6）安全工作规程；7）岗位责任制度；8）热工仪表及控制装置现场巡回检查和清洁制度；9）热工仪表及控制装置检修工作票制度和验收制度；10）热工仪表及控制装置定期校验和抽检制度；11）热工仪表及控制装置缺陷和事故管理制度；12）热工仪表及控制装置设备、备品备件管理制度；13）热工仪表及控制装置评级统计细则；14）热工计算机软件管理制度15）热工仪表及控制装置技术资料、图纸管理制度；16）热工人员技术考核培训制度；17）热工标准器具的检定规程及制度；之外还有：18）热工模拟量控制系统扰动试验规程；19）热工连锁保护控制系统静态试验规程；20）热工连锁保护控制系统动态试验规程；21）热工自动调节系统运行质量指标；22）热工模拟量控制系统定期扰动试验制度；23）热工连锁保护装置定期试验制度；24）热工报警连锁保护定值定期检查制度；25）热工仪表及控制装置防火制度（包括热控电缆、热控盘台管理制度）；等等。

热工专业标准序号标准书号目录1 DL/T996—2006火力发电厂汽轮机电液控制系统技术条件3DL/T5227-2005 火力发电厂辅助系统（车间）热工自动化设计技术规定4DL/T5226-D2005火力发电厂电力网络计算机监控系统设计技术规定5 DL/T641-2005 电站阀门电动执行机构6DL/T5182-2004火力发电厂热工自动化就地设备安装、管路及电缆设计技术规定7DL/T655—2006火力发电厂锅炉炉膛安全监控系统验收测试规程8DL/T656—2006火力发电厂汽轮机控制系统验收测试规程9DL/T657—2006火力发电厂模拟量控制系统验收测试规程10DL/T659—2006火力发电厂分散控制系统验收测试规程11DL/T5175-2003火力发电厂热工控制系统设计技术规定12155083.779电力工业技术监督标准汇编热工监督13DL/T824-2002汽轮机电液调节系统性能验收导则14155083.654电力技术标准汇编火电部分第4册热工自动化15DL/T677-99火力发电厂在线工业化学仪表检验规程16DL/T658-2006火力发电厂顺序控制系统在线验收测试规程17155083.860DRZ/T01-04火力发电厂锅炉汽包水位测量系统技术规定18DL/T589-96火力发电厂燃煤电站锅炉的热工检测控制技术导则19DL/T592-96火力发电厂锅炉给水泵热工检测控制技术导则20DL/T591-96火力发电厂汽轮发电机热工检测控制技术导则21DL/T1056-2007发电厂热工仪表及控制系统技术监督导则22DL/T774-2004火力发电厂热工自动化系统检修运行维护规程23GB/T4213-92气动调节阀24GB/T4270-99技术文件用热工图形符号与文字代号25GB/T4830-84工业自动化仪表气源压力范围和质量26DL/T435-2004电站煤粉锅炉炉膛防爆规程27DL/T701-99火力发电厂热工自动化术语28DL/T775-2001火力发电厂除灰除渣热工自动化系统调试规程29DL5000-2000火力发电厂设计技术规程30DL/T5121-2000火力发电厂烟风煤粉管道设计技术规程31NDGJ91–89火力发电厂电子计算机监视系统设计技术规定（试行）32家电网安监(2008)23号(火电)国家电网公司电力安全工作规程(火电厂动力部分)33DL/T1091—2008火力发电厂锅炉炉膛安全监控系统技术条件34DL/T1083-2008火力发电厂分散控制系统技术条件35JB/T5451-2008微动开关运用技术条件36JB/T7056-2008气动管接头通用技术条件37JB/T7057-2008调建式气动管接头技术条件2009年新颁和更新的标准1DL/T1120—2009电力系统的时间同步系统第1部分：技术规范2DL/T1111—2009火力发电厂厂用高压电动机调速节能导则3DL/T1123—2009火力发电企业生产安全设施配置4DL/T5212.4—2009电力建设施工质量验收及评价规程第4部分：热工仪表及控制装置5DL/T5412—2009火力发电厂火灾自动报警系统设计规范6DL/T5417—2009火电厂烟气脱硫工程施工质量验收及评定规程7DL/T5418—2009火电厂烟气脱硫吸收塔施工及验收规程8DL/T5428—2009火力发电厂热工保护系统设计技术规定2、定期校验1）所有热工仪表（包括变送器、补偿导线、补偿盒、测温袋、节流装置、测温元件等）安装前均需进行检查和检定，安装后对重要热工仪表应作系统综合误差测定，并填写热工仪表安装前检定证书和综合误差报告（节流装置填写复核尺寸数据报告）。

2）运行中的热工仪表指示误差应符合精度等级要求，仪表反映灵敏，记录清晰，并应定期测试整套仪表的系统误差，发现问题及时处理。

3）主要热工仪表应进行定期现场抽检校核试验，主要热工仪表的综合误差应不大于该系统综合误差的2/3，主蒸汽温度表和主蒸汽压力表在常用点内的误差不大于其综合误差的1/2。
