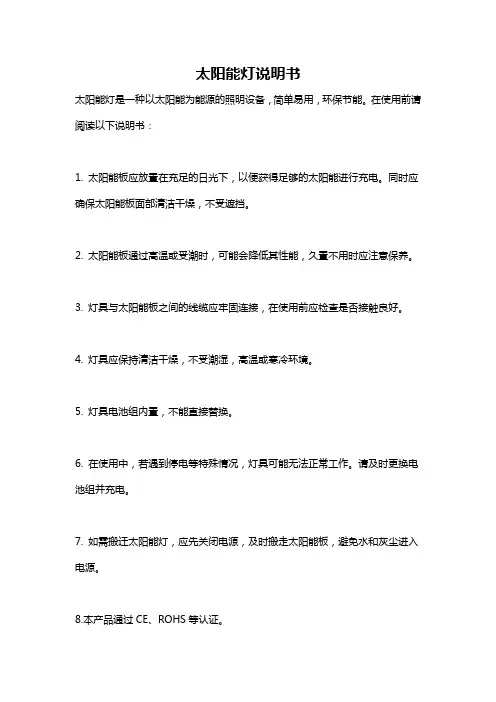

太阳能灯说明书
太阳能灯是一种以太阳能为能源的照明设备，简单易用，环保节能。
在使用前请阅读以下说明书：
1. 太阳能板应放置在充足的日光下，以便获得足够的太阳能进行充电。
同时应确保太阳能板面部清洁干燥，不受遮挡。
2. 太阳能板通过高温或受潮时，可能会降低其性能，久置不用时应注意保养。
3. 灯具与太阳能板之间的线缆应牢固连接，在使用前应检查是否接触良好。
4. 灯具应保持清洁干燥，不受潮湿，高温或寒冷环境。
5. 灯具电池组内置，不能直接替换。
6. 在使用中，若遇到停电等特殊情况，灯具可能无法正常工作。
请及时更换电池组并充电。
7. 如需搬迁太阳能灯，应先关闭电源，及时搬走太阳能板，避免水和灰尘进入电源。
8.本产品通过CE、ROHS等认证。
以上是太阳能灯的使用说明书，请严格按照说明进行操作，以确保产品的正常使用和延长寿命。

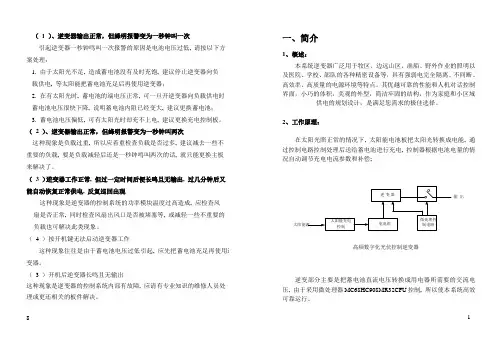

太阳能控制逆变一体机明书
（ 1 ）、逆变器输出正常，但蜂明报警变为一秒钟叫一次引起逆变器一秒钟鸣叫一次报警的原因是电池电压过低, 请按以下方案处理：1. 由于太阳光不足, 造成蓄电池没有及时充饱, 建议停止逆变器向负载供电, 等太阳能把蓄电池充足后再使用逆变器；2. 在有太阳光时, 蓄电池的端电压正常, 可一旦开逆变器向负载供电时蓄电池电压很快下降, 说明蓄电池内阻已经变大, 建议更换蓄电池；3. 蓄电池电压偏低, 可有太阳光时却充不上电, 建议更换充电控制板。
（ 2 ）、逆变器输出正常，但蜂明报警变为一秒钟叫两次这种现象是负载过重, 所以应着重检查负载是否过多, 建议减去一些不重要的负载, 要是负载减轻后还是一秒钟鸣叫两次的话, 就只能更换主板来解决了。
（ 3 ）逆变器工作正常, 但过一定时间后便长鸣且无输出, 过几分钟后又能自动恢复正常供电, 反复巡回出现这种现象是逆变器的控制系统的功率模块温度过高造成, 应检查风扇是否正常, 同时检查风扇出风口是否被堵塞等, 或减轻一些不重要的负载也可解决此类现象。
（ 4 ）按开机键无法启动逆变器工作这种现象往往是由于蓄电池电压过低引起, 应先把蓄电池充足再使用逆变器。
（ 3 ）开机后逆变器长鸣且无输出这种现象是逆变器的控制系统内部有故障, 应请有专业知识的维修人员处理或更还相关的板件解决。
8一、简介1、概述：本系统逆变器广泛用于牧区、边远山区、渔船、野外作业的照明以及医院、学校、部队的各种精密设备等，具有强弱电完全隔离、不间断、高效率、高质量的电源环境等特点。
其优越可靠的性能和人机对话控制界面，小巧的体积，美观的外型，简洁牢固的结构，作为家庭和小区域供电的规划设计，是满足您需求的极佳选择。
2、工作原理：在太阳光照正常的情况下, 太阳能电池板把太阳光转换成电能, 通过控制电路控制处理后送给蓄电池进行充电, 控制器根据电池电量的情况自动调节充电电流参数和补偿;输出高频数字化光伏控制逆变器逆变部分主要是把蓄电池直流电压转换成用电器所需要的交流电压, 由于采用微处理器MC68HC908MR32CFU控制, 所以使本系统高效可靠运行。
太阳能灯使用说明
太阳能灯使用说明太阳能灯是一种利用太阳能进行光能转换的照明设备。
它利用太阳能电池板将太阳能转化为电能，并储存在电池中，以供夜间照明使用。
在使用太阳能灯之前，我们需要了解一些使用说明，以保证其正常运行并延长其使用寿命。
太阳能灯的安装非常简单。
我们只需要将太阳能电池板安装在能够接收到充足阳光的位置，如屋顶、阳台或庭院。
确保电池板面朝向太阳，并调整角度以获得最大的太阳能吸收效果。
随后，将电池板与太阳能灯之间的电线连接好，确保连接牢固可靠。
在安装完成后，太阳能灯就可以正常运行了。
它会在白天自动充电，并在夜间自动点亮。
当太阳能电池板接收到足够的阳光时，它会将光能转化为电能并存储在电池中。
而在夜间或光线不足时，太阳能灯会自动感应到环境变化，并点亮灯光。
因此，我们无需手动开关，太阳能灯会根据环境光线自动调节亮度，提供适合的照明效果。
除了自动充电和自动点亮的功能，太阳能灯还具备一些其他特点。
首先，它具有高效节能的优点。
太阳能灯利用太阳能进行充电，不需要外部电源，因此不会产生额外的能源消耗和电费支出。
此外，太阳能灯使用LED灯泡，具有较高的光效和长寿命，能够更好地满足照明需求。
太阳能灯具备环保节能的特点。
太阳能灯不会产生二氧化碳等有害气体，减少了对环境的污染。
同时，由于太阳能灯不需要外部电源，也减少了对传统能源的依赖，有利于节约能源资源。
太阳能灯还具备一定的防水性能。
它们通常采用防水设计，能够在雨天正常工作，不受潮湿环境的影响。
然而，在安装和使用太阳能灯时，我们仍然需要注意保护电池和电线，避免因水分侵入导致损坏。
太阳能灯还可以根据实际需求进行调节。
一些太阳能灯具有可调节亮度和照射范围的功能，可以根据不同场景和需求进行灯光调节。
例如，可以选择较高亮度和广泛范围的照明效果用于户外照明，而在室内使用时可以选择较低亮度和局部照明效果，以节省能源。
太阳能灯作为一种环保节能的照明设备，具有安装简单、自动充电、自动点亮、高效节能、环保节能、防水性能以及可调节亮度等特点。
云月款一体灯用户使用说明书
三.产品规格
四.灯具安装
1
2
3
φ8膨胀螺丝
φ8膨胀螺丝
1.根据需求在墙壁上打2 将两颗φ8膨胀螺丝打好
个φ9的孔。
的孔中，并锁紧。
2.保证所选位置日照充
足且可ห้องสมุดไป่ตู้照到电池板上。
将底座安装孔对准膨胀 螺丝放入，依次放入 平、弹垫，然后锁紧。
4
完成上述步骤，安装完成。
产品图片
产品名称 光源类型 电池板 电池 额定功率 灯具色温 灯具光效 显色指数 工作环境 产品尺寸 保护等级 灯具净重 包装尺寸
KY-Y-YY-001
3030
高效单晶板5V/17W
磷酸铁锂3.2V/30AH 10W 6000K
110LM/W Ra≥70 -10℃～+60℃ 660x189x67mm IP65 3.75KG 711x117x240mm
注意：使用前先将灯具在阳光下照射电池板激活启动光源板，或用随货的遥控器 启动。待光源指示灯慢闪充电后，再去安装。
江苏开元太阳能照明有限公司保留对产品进行改进的权利，若本产品今后 有所改进，恕不另行通知。
指示灯信号说明： 指示灯只有一个红灯。 1、常亮，表示电池工作正常；2、熄灭，表示电池未连接或系统休眠； 3、慢闪，表示系统正在充电；4、快闪，表示系统故障（电池过放或超压）；
五、注意事项：
1、产品必须完整包装运输和避免碰撞； 2、控制器调试要按照指导书进行操作； 3、此型号灯具工作电压根据产品规格书及参照产品标签; 4、灯具维修或更换要求符合资格的人更换，避免发生危险； 5、安装位置应避免遮挡物，如楼房、树木、电线等。保证电池板采光充足； 6、产品超过三个月未使用，使用前在日照充足的情况下补电两天再使用，以保证产品的最佳 使用效果； 7、雨水较少的地区，建议电池板一个月进行一次清洁处理。降尘量较大的地区根据电池板上 积累的灰尘情况适当增加清洁的次数。
太阳能应用产品说明书
一、简介及系统组成便携式太阳能LED照明灯，它包括：太阳能电池板、主机箱、外接LED灯、灯头连接线、市电充电器、USB充电专用线。
便携式太阳能LED照明灯能够使用在太阳能和普通电力两种充电模式。
便携式太阳能LED照明灯应用广泛，是紧急救灾、旅游、军队、地质勘查、考古、学校、医院、银行、加油站、综合楼宇、高速公路、变电站、家庭野营等野外活动或应急用电的理想照明设备。
太阳能电池板主机箱外接LED灯灯头连接线市电充电器 USB充电线二、主要功能及控制面板说明：主要功能：三、使用方法当蓄电池指示灯闪烁时表示蓄电池处于亏电状态请及时补充电量。
方式：太阳能充电、市电充电。
1、太阳能充电步骤：1)太阳能电池板放置到户外正面向阳，倾角为30°；2)主机箱总电源开关置于关闭状态；3)电池板出线连接到主机箱的左侧IN输入口，电池板充电指示灯处于亮灯状态。
2、市电充电步骤1)注意先将主机箱总开关置于关闭状态；2)将市电充电器的先接入主机箱左侧IN口；3)最后将市电充电器另一端插入市电，充电时充电器显示绿灯红灯亮。
4)充电完毕后充电器指示灯红灯灭，先拔出市电充电端在去取下机箱充电端。
3、机箱LED灯使用方式1)打开机箱总电源开关，蓄电池放电指示灯亮；2)打开机箱LED灯电源开关；3)使用完毕后先关闭LED灯电源开关，在关闭机箱总电源开关。
4、外接LED灯使用方式1)将外接LED灯与灯头连接线相接；2)将灯头连接线的另一端与主机右侧OUT接口连接；3)打开机箱总电源开关，蓄电池放电指示灯亮后再次打开灯头开关；4)使用完毕后先关闭灯头开关，再关闭机箱总电源开关。
5、手机充电1)USB专用线与机箱右侧OUT接口相连；2)USB专用线另一端与手机USB充电接口相连；3)打开机箱总电源开关，蓄电池放电指示灯亮；4)使用完毕后关闭机箱总电源开关，然后取下USB专用线。
四、注意事项：1、充电时切记要关闭机箱总电源开关；2、蓄电池亏电后请及时补充电量；3、长时间不用此产品时，放置到阴凉通风处；4、每隔两月至少一次充放电；5、太阳能电池板表面保持清洁。
太阳能投光灯使用指南
太阳能投光灯使用指南
1. 产品介绍
太阳能投光灯是一种利用太阳能电池板吸收太阳光能量,通过内置电池储存电能,在夜间自动点亮的环保节能照明产品。
它不需要外接电源,安装使用方便,是照明庭院、花园、车库等室外区域的理想选择。
2. 安装步骤
2.1 选择合适的安装位置,确保太阳能电池板可以充分暴露在阳光下。
2.2 使用随附的支架和固定件,将投光灯牢固安装在所需位置。
2.3 拆下太阳能电池板上的保护膜。
2.4 安装完成后,投光灯将自动开始工作。
白天太阳能电池板吸收阳光充电,夜间则会自动点亮。
3. 使用注意事项
3.1 定期清洁太阳能电池板表面,确保其能够最大程度地吸收阳光。
3.2 在阴雨天或连续多日阴天时,内置电池可能无法充满电,灯光时间会相应缩短。
3.3 冬季日照时间较短,建议适当减少投光灯的使用时间,以免电池过度放电。
3.4 请勿自行拆卸或维修产品,如有问题请联系专业人员处理。
4. 电池更换
投光灯内置可充电电池,使用一段时间后电池寿命会逐渐衰减。
当发现照明时间明显缩短时,请按以下步骤更换新电池:
4.1 拧开投光灯外壳底部的螺丝。
4.2 取出旧电池,更换同规格的新电池。
4.3 装回外壳并拧紧螺丝。
希望这份使用指南能够帮助您正确安装和使用太阳能投光灯。
如有任何其他疑问,欢迎随时咨询。
邦琳太阳能灯说明书
邦琳太阳能灯说明书
邦琳太阳能灯是一种绿色的环保产品，产品通过吸收阳光产生太阳能，然后转化为电能储存于内置的可充电电池内，可以安装在花园、草坪等地方，无需布线就能让你的家园亮起来。
1、工作原理白天有阳光照射时，太阳能灯灭，电池自动充电；天黑时自动亮灯。
2、测试灯具是否正常打开开关后，用较厚的物品完全遮住太阳能板，检查灯是否正常工作。
3、护理和保养使用前将太阳能板上的保护膜撕掉，请定期清除太阳能板表面的污渍，确保太阳能板达到最佳的充电效果；如果地面太硬，试着用水湿润地面使土壤变得松软后再插入地插；否则可能导致产品损坏；此款太阳能灯需要安装在阳光充足的地方，让太阳能板得到足够的阳光照射；请确保安装位置在上午9：00-下午3：00之间无遮挡；第一次使用前，电池有可能没电，请先打开电池开关，在阳光下直射至少5小时；远离其他光源，如街灯、走廊灯等，这些光源会使太阳能灯自动关闭。
4、安装前请根据用户需要，设定所要的档位再挂到壁上。
5、按感应器旁边的小开关设定，一档：闪烁1次后常亮（1/3亮度）二挡：闪烁2次后微亮，有感应全亮12秒，没感应微亮。
三挡：闪烁3次后不亮，有感应全亮12秒，没感应不亮。
按第四下时完全关闭庭院灯（感应灯）。
可重复触发，重新触发重新计时
6、庭院灯白天只充电LED不工作，晚上庭院灯LED按所设定的档位工作。
昂牌太阳能灯说明书
昂牌太阳能灯说明书昂牌太阳能灯使用说明书尊敬的用户：感谢您选择昂牌太阳能灯。
本说明书将为您提供详细的使用指南，以确保您能充分利用该产品的功能和性能。
1. 产品概述\n昂牌太阳能灯是一种环保、节能的照明设备，利用太阳能进行充电，并在夜间提供照明。
它适用于户外照明、露营、户外活动等场合。
2. 产品特点\n- 高效太阳能电池板：采用高效率的太阳能电池板，可快速吸收光线并转化为电能。
\n- 高亮LED灯珠：采用高亮度LED灯珠，提供明亮而舒适的照明效果。
\n- 多种照明模式：支持多种照明模式，如常亮、呼吸灯等，满足不同场合需求。
\n- 防水设计：具备防水功能，可在不同天气条件下正常工作。
\n- 自动感应：配备智能感应装置，可根据环境光线自动开启或关闭。
3.使用方法\n3.1 充电\n将太阳能电池板朝向阳光直射的位置放置，并确保电池板表面干净无尘。
在阳光充足的情况下，太阳能电池板将自动吸收光线并转化为电能，为灯具充电。
3.2 开关操作\n灯具配备了一个开关按钮，位于灯体侧面或底部。
按下开关按钮，灯具将开始工作。
再次按下按钮，可切换不同的照明模式。
3.3 自动感应\n部分型号的昂牌太阳能灯配备了自动感应功能。
在夜间或环境光线不足时，灯具将自动开启，并在白天或环境光线充足时自动关闭。
4. 注意事项\n- 在首次使用之前，请确保将太阳能电池板暴露在阳光下进行至少8小时的充电。
\n- 请勿将太阳能电池板遮挡或放置在有阴影的地方，以确保正常的充电效果。
\n- 请勿将灯具放置在高温、潮湿或易燃物品附近。
\n- 请勿拆卸或改装该产品，以避免损坏和安全隐患。
\n- 请定期清洁太阳能电池板表面，并确保其正常工作。
5. 售后服务\n如您在使用过程中遇到任何问题或需要售后服务，请联系我们的客服中心，我们将竭诚为您提供帮助。
感谢您阅读本昂牌太阳能灯使用说明书。
希望本产品能为您的生活带来便利和舒适。
如有任何疑问，请随时与我们联系。
太阳能多用体杀虫灯说明书
太阳能多用体杀虫灯一、太阳能光伏板发电原理和技术参数太阳能电池是对光有响应并能将光能转换为电力的器件。
能产生光伏效应的材料有许多种,如；单晶硅，多晶硅，砷化镓，硒铟铜等。
它们的发生原理基本相同，现以晶体为例描述光发电过程。
P型晶体硅经过掺杂磷可得N型硅，形成P-N结。
当光线照射太阳能电池表面时，一部分光子被硅材料吸收；光子的能量传递给了硅原子，使电子发生了越迁，成为自由电子在P-N结两侧集聚形成了电位差，当外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的输出功率。
这个过程的实质是：光子能量转换为电能的过程。
Rated power 标称功率8WRated Voitage 工作电压9vRated Current 工作电流0.9AShort circuit current 短路电流0.97AOpen circuit Voitage 开路电压10.8V备注：功率不同，电流的数据也不同二、太阳能多用体杀虫灯专用充放电控制器控制器的特点：采用纯硬件实现蓄电池的过充过放保护；采用专用定时控制芯片，定时精度高达1%；可进行焰火和强灯照射的逻辑判断，不会因这些偶然因素的短期影响而发生误判；所有可调参数均在出厂时配置完成，不会出现使用现场误操作造成设备损坏；太阳能电池板，蓄电池，以及负载采用共地设计，极大地简化了系统的接地网络保护。
控制器端子定义1 2 3 4 5 6PV+ PV- BAT+ BAT- LOAD1 + LOAD1 -太阳能板电池板正极太阳能板电池板负极蓄电池正极蓄电池负极负载1 正极负载1 负极安装尺寸与接线步骤：外形尺寸：50（L）×60(W)×20(H)mm连线顺序：蓄电池→太阳板电池板→负载工作状态定义浮充电压正常电压欠压电压过放电压7.16V 6V 6V 5.4V 工作模式（光控加时控）光电低于3.7V，表示黑，控制器延时5秒确认天黑，启动负载工作。
光电高于4.8伏，表示天亮，控制器延时5秒确认天亮，关闭负载。
万帝达智能led太阳能照明灯使用说明
万帝达智能LED太阳能照明灯使用说明简介万帝达智能LED太阳能照明灯是一款高效、环保的户外照明设备。
它采用太阳能作为能源，通过光电转换将阳光转化为电能，供给LED灯泡发光。
本使用说明将为您提供详细的操作步骤和注意事项，以确保您正确、安全地使用该产品。
产品特点1.太阳能供电：利用太阳能进行充电，无需外接电源。
2.LED节能灯泡：采用高效节能的LED灯泡，功耗低。
3.自动感应：配备智能感应装置，可以自动感知周围环境亮度，并根据需要调整亮度。
4.防水设计：具备防水等级IP65，适用于各种户外环境。
使用步骤1.安装：在合适的位置安装万帝达智能LED太阳能照明灯。
选择一个可以接收到足够阳光的位置，并确保其不会被遮挡。
2.充电：在白天，太阳能面板会自动吸收阳光并进行充电。
请确保太阳能面板完全暴露在阳光下，以获得最佳充电效果。
初次使用前，建议将照明灯充电至满电。
3.开关：万帝达智能LED太阳能照明灯上设有一个开关按钮。
按下开关按钮，即可打开或关闭照明灯。
4.自动感应：该照明灯具备自动感应功能。
当周围环境亮度较暗时，照明灯会自动亮起；当周围环境亮度较亮时，照明灯会自动关闭或调整为较低的亮度。
这样可以节省能源，并延长照明灯的使用时间。
5.人体感应：万帝达智能LED太阳能照明灯还具备人体感应功能。
当有人经过时，照明灯会自动亮起，并在一定时间后自动关闭。
这可以提供便利和安全性。
6.亮度调节：如果您希望手动调整照明灯的亮度，请按下开关按钮并保持按压。
随后，LED灯泡将逐渐变暗或变亮。
松开按钮时，当前的亮度将被锁定。
7.充电指示：万帝达智能LED太阳能照明灯上设有一个充电指示灯。
当照明灯在充电时，指示灯会亮起；当充电完成时，指示灯会熄灭。
注意事项1.安装位置：请确保安装位置充分暴露在阳光下，并远离任何遮挡物，以确保太阳能面板能够正常充电。
2.清洁：定期清洁太阳能面板以去除灰尘和污垢，以确保最佳的光电转换效率。
3.防水防潮：虽然该照明灯具备防水设计，但请避免将其浸入水中或长时间暴露在雨中。
太阳能多功能路灯控制器 说明书
艾菲电子科技有限公司
本说明书如有变更，不另行通知
LED3，红色 负载指示灯
温度传感器
设置按键 数码管显示
各指示灯状态说明：
LED1（绿灯） 长亮表示充电正常；快速闪烁表示系统 电压超压；不亮表示太阳能板端没有电压。 LED2（红绿双色灯） 绿色表示蓄电池电压正常；绿色 慢闪表示蓄电池充满；橙色（红绿混合）表示蓄电池欠 压；红色表示蓄电池低压保护。 LED3（红灯） 长亮表示负载工作正常；慢闪表示负载 端过载；快闪表示负载端或产品内部短路。 数码管， 显示负载 1 和负载 2 的工作状态。短按一下， 前 3 秒先显示负载 1 设置状态(X)，后 3 秒显示负载 2 设 置状态(X.) 提示： 1、本产品可以智能识别蓄电池种类，适用于任何循环可 充电电池 2、负载工作电流大于控制器的额定电流 1.25 倍时，60 秒后关闭负载输出；负载工作电流大于控制器额定电流 1.5 倍时，5 秒后关闭负载输出；当负载出现短路，控制 器负立即关闭负载输出。
12V24V 自动识别 14.6V/29.2V 14.4V/28.8V
13.6V/27.2V（25 度） 13.2V/26.4V 11V/22V±0.2 12.5V/25.5V -5mV/cell*K
8/10/15A/20A(与型号有关) 8/10/15A/20A(与型号有关)
4mm² 200g 118*78*32.5mm -40~50Ċ IP56
使用安全事项
1、 太 阳 能 电 池 组 件 在 光 照 下 会 产 生 电 流 ，即 使 在弱光下，也可产生比较高的电压，安装前， 一定要将太阳能电池组件遮住。 2、 安 装 前 ，请 确 认 太 阳 能 电 池 组 件 和 蓄 电 池 的 电压是否和控制器相匹配。 3、 蓄 电 池 正 负 极 绝 对 不 能 短 路 ，建 议 在 安 装 前 在蓄电池端串联一个保险丝。 4、 请不要 使用 劣质 的线 材、 紧固 件 5、 不 要 把 控 制 器 安 装 在 潮 湿 水 淹 的 低 洼 处 ，如 有必要请做好防潮防水处理。 6、 本 产 品 内 部 已 实 施 良 好 的 散 热 装 置 ，请 勿 拆 勿注入隔热材料，注意散热板下无填塞物。 7、 确保光 伏系 统稳 固， 让小 孩远 离光 伏系 统。
太阳能LED灯使用说明书
太阳能LED灯使用说明书目录目录 (1)前言: 3太阳能LED灯Ⅰ型30. 4太阳能LED灯Ⅰ型30技术参数: 4太阳能电池组件的尺寸及灯杆情况 (5)太阳能LED灯Ⅰ型30包装规格： (6)太阳能LED灯Ⅰ型42. 7太阳能LED灯Ⅰ型42技术参数: 7太阳能电池组件的尺寸及灯杆情况 (8)太阳能LED灯Ⅰ型42包装规格： (9)太阳能LED灯Ⅱ型60. 10太阳能LED灯Ⅱ型60技术参数: 10太阳能LED灯Ⅱ型60包装规格： (11)太阳能LED灯Ⅱ型84. 12太阳能LED灯Ⅱ型84技术参数： (12)太阳能LED灯Ⅱ型84包装规格： (13)装配图 (14)*尽量减少正板腐蚀 (23)* 保持电池工作能力 (23)蓄电池兼容性图表（需要引文） (24)终端电压 (24)警告: 24前言:SOLE意为不受干扰，我们把瑞典语中太阳一词SOL和LEDs一词结合从而给我们的产品命名为SOLED 这上名字表示它总是独立的，节能，无污染的太阳能灯，使你每年的夜晚照明无运营开支。
太阳能LED灯可在任何有阳光的地方使用。
结合优创的获奖设计它可确保灯体发出的光线在安装高度不高时达到很广范的覆盖面积，只需与太阳能板和汽车电池结合使用，把电费单和复杂的电源线装置安装要求抛之脑后吧。
太阳能灯安装系统有6部分组件：1. LED 灯具2. 太阳能板3. 蓄电池4. 控制器5. 灯杆6. 安装工具：（挂件，地下电池箱，电缆和专用工具）优创太阳能LED灯解决方案可供你所需安装的所有灯具使用。
然而，灯杆和蓄电池（蓝色）采购可在当地进行，不用通过长途运输来购买一些非关键性零部件。
在您的地区可找到的其它品牌的蓄电池，我们能提供给你一份鉴定参考。
由于太阳光转换为电力效率低（只有15%至17%），我们不得不使用非常大的太阳能板捕获阳光。
这可能需要正确安装重型面板承受风，雨，地震和其他自然灾害。
与此同时，您应该注意的方向和倾斜角度，以最好的套件您当地的地理位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能一体灯使用说明书
(□20W□25W□30W□40W)
产品简介
◆太阳能一体灯是一体化的太阳能产品，简约的造型融合了当今最佳的绿色的能源组合（太阳能，半导体LED光源，磷酸铁锂电池）。
配有人体智能感应系统，实现了低功耗，长时间，高亮度，长寿命免维护。
同时运输和安装十分方便。
用途：
安装在各种交通道路、辅道、小区道路、庭院、矿区及不易拉电的场所、公园照明、停车场等为夜晚提供道路照明，太阳板给蓄电池充电以满足照明。
构成：
由一体灯（内置：高效光伏组件、大容量锂电池、微电脑MPPT智能控制器、高亮度LED光源）、灯杆两部份组成。
原理：
白天在阳光下太阳能电池板产生电源，通过控制功能，太阳能电池板给蓄电池充电，晚间自动点亮LED灯，（人体感应模式，降低功耗）通过LED灯发光照亮道路。
使用须知：
●.“一体灯”工作是不能离开阳光。
请根据安装地的日照强度或太阳能的年辐射总量来选择合适的产品型号。
●.“一体灯”选择长寿命的锂电池作为储能元件。
白天充电温度0°C～+60°C，低于0°C 时，控制系统将自动停止充电以保护电池，在温度回升到零度以上时，则自动进行充电（控制系统温控是选配）.在夜晚放电的放电条件为-20°C～+60°C，超出此范围时将破坏电池的性能。
选择“一体灯”时请确认的极端气温不会超过上述条件。
●.“一体灯”的电池在充满电后最长可存储1-2个月。
如经过长时间的运输或存储，需要及时进行检查，定期充电并记录。
否则，将损坏电池。
●.如果是在北半球，安装“一体灯”时，尽可能使太阳能电池板面朝南方，以获取最大能量，如果安装在南半球，安装时太阳能电池板朝向北方。
同时需要避开房屋，树木等障碍物的阴影，这会降低太阳能板的发电效率，导致“一体灯”工作效率降低.
●.“一体灯”太阳能板表面的清洁程度也会影响太阳能电池板的发电效率。
所以其表面（如灰尘，树叶，油污等）是需要被清洁的，建议定期用普通的清洁剂刷洗即可。
●.灯体配有保险丝座，请在使用前取出保险丝座内的绝缘薄膜，即可使用，另配有备用的5A(220V)保险丝一只。
安装说明：
1、选择采光最佳的位置布置好灯杆。
灯杆宜用高度5-7m，直径50-90mm,壁厚大于
2.0mm的铁杆或钢杆；
2、打开包装先清点部件是否齐全，包含的部件见下图；
3、打开保险丝的旋钮（见下图）取出保险丝座内的绝缘膜，检查保险丝正常后，旋紧
即可；
4、将一体灯具套入灯杆，使用专用的螺丝，确保灯具稳固即可。
