低压配电设计中电容补偿容量计算分析
电容补偿柜的电容容量如何计算
电容补偿柜的电容容量如何计算电容补偿柜的电容容量如何计算?（此文章讲的很透彻，很好的一篇文章）电网中由于有大功率电机的存在，使得其总体呈感性,所以常常在电网中引入大功率无功补偿器（其实就是大电容)，使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量电容器容量的换算公式为（指三相补偿电容器)：Q=√3×U×I ; I＝0.314×C×U/√3 ; C=Q/（0.314×U×U)上式中Q为补偿容量,单位为（Kvar)，U为额定运行电压，单位为(KV），I为补偿电流，单位为(A)，C为电容值，单位为（F）。
式中0。
314＝2πf/1000。
1。
例如：一补偿电容铭牌如下：型号：BZMJ0。
4-10-3 ， 3：三相补偿电容器; 额定电压:0。
4KV; 额定容量：10Kvar ；额定频率:50Hz ；额定电容：199uF （指总电容器量，即相当于3个电容器的容量）。
额定电流:14。
4A 代入上面的公式，计算，结果相符合。
2。
200KVA变压器无功补偿柜匹配电容多少最合理?一般来说，对于电动机类型的功率负荷，补偿量约为40%,对于综合配电变压器，补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。
3. 例如：有7.5KW电机12台，5.5KW的电机4台，11KW的电机2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30％，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。
据说匹配不合理，怎么样才能匹配合理。
另外补偿器的读数在多少时最合适时没有罚款有奖励。
一般来说,配电变压器的无功补偿容量约为变压器容量的20％～40%，对于200KVA的配电变压器，补偿量约为40Kvar～80Kvar。
准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义.一般设计人员以30%来估算，即选取60Kvar为最大补偿容量,也就是安装容量。
低压无功补偿装置电容器额定电压选择和输出容量计算
规代建览电气-工程设计与应用-No.2 Vol.12 (Serial No.134) 2021低压无功补偿装置电容器额定电压选择和输出容量计算郑凯，袁松林，倪高俊（浙江大学建筑设计研究院有限公司，浙江杭州310000）扌商要：针对低压无功补偿装置常采用并联电容器组串联电抗的技术方案，分析了串联电抗器和电压偏差对并联电容器运行电压的影响，以电容器额定电压应与 运行电压一致最佳为原则来选择电容器的额定电压。
分析了电抗率、电压偏差和 电容器的额定电压对无功补偿装置输出无功容量的影响，计算了常见工况下无功 补偿装置的运行输出容量与额定容量的比值，可应用于电容器额定容量的快速选择。
郑凯（1990_）,男，工程师，从事建筑电 气设计工作。
关键词：电容器；额定电压；电抗率；无功功率中图分类号：TU 852 文献标志码：B 文章编号：1674-8417（2021）02-0045-03DOI ： 10.16618/j. cnki. 1674-8417.2021.02.0100 引 言计算机、荧光灯、空调等非线性负荷在民用建筑中广泛使用,其产生的谐波对系统的影响日益严重&1-'。
谐波电流叠加在电容器基波电流上,使电容器电流的有效值增大，温升增高，甚至引起过热而降低电容器的使用寿命或使电容器损坏。
谐波电压叠加在电容器基波电压上，不仅使电容器的电压有效值增大，并可能使电压峰值 增加，使电容器发生局部放电，损害电容器绝缘 介质，造成介质损耗增加，导致局部过热，进一步可能发展为绝缘击穿、电容器损坏。
低压无功补偿装置中串联一定电抗率的电抗器是抑制谐波和限值涌流的常用有效措施,工程人员熟知根据电容器组接入处的综合谐波阻抗呈感性来选择电抗率的方法&3-'，但并联电抗器的额定电压、串联电抗器后电容器的额定电压和输出无功容量选择往往被忽略。
1电容器额定电压选择额定电压是电容器的重要参数之一，无功补 偿装置设计时合理选择电容器的额定电压非常重要。
低压配电设计中电容补偿容量计算分析
Ｌ ｎＪ ａ （ ｈｎ ｖ ｔ ｎＰａ ｎ ｇａ ｄＣ ｎｔ ｃｉ ｅｅ ｐ ｅ ｔ ｏ，Ｌｄ，Ｂ ｉｎ １ ０ ２ ，Ｃ ｉａ ａ ｕ ｎ Ｃ ｉａ ｉ ｉ ｌｎ ｉ ｎ ｏｓ ｕｔ ｎＤ ｖｌ ｍ ｎ Ｃ ． ｔ． ｅｉｇ ０ １０ ｈｎ ） Ａ ａｏ ｎ ｒ ｏ ｏ ｊ
Ａｂｓｒ ｃ Ｉ ａ ａ ｉａ ｃ ｏ ｅ ｓ ｔ ｎ ｄ ｓｇ ｏ ｔａ ｔ ｎ ｃ ｐ ｃｔｎ ｅ ｃ ｍｐ ｎ ａ ｉ ｅ ｉｎ ｆｒ ｏ
功 功 率 对 电 网 的 冲击 。 在 低 压 配 电 系统 中 ，无 功 补 偿 的 补 偿 位 置 、补 偿 方 式 、补 偿 容 量 、控 制 器 的选 择 、串联 电抗 器 的选 择 等 ，都 需 要 针 对 不 同 的项 目进 行 优 化 设 计 。 目前 工 程
实 际 存 在 的 无 功 补 偿 方 式 按 补 偿 位 置 分 类 有 集 中 补
低 压 配 电设 计 中 电容 补 偿 容量 计 算 分 析
蓝 娟 （ 国航 空规 划 建 设 发展 有 限 公 司 ，北 京 市 １０ ２ ） 中 ０ １０
Ｃａ ｃ ｌ ｔｏ ａ ｙ ｉ ｎ Ｃａ ａ ｉ ｎ ｅ Ｃｏ ｐ ｎｓ ｔｏ ｎ Ｌｏ — ｏ ｔ ｇ ｓ ｒ ｂ ｔｏ ｓｇ ｌｕ ａ ｉ ｎ Ａｎ ｌ ｓｓ ｏ ｐ ｃｔ ｃ ｍ ｅ ａ ｉ ｎ ｉ ｗ ｖ ｌａ ｅ Ｄｉｔ ｉ ｕ ｉ ｎ Ｄｅ ｉ ｎ ａ
ｃ ｍｐ ｎ ａ ｉｎ ｏ ａ ａ ｉｏ ．Ｔ ｅ ｅｏ ｅ， ｉ ａｃ ｌ ｔ ｎ ｏ ｏ ｅ ｓ ｔ ｆｃ ｐ ｃｔｒ ｈ ｒｆ ｒ ｏ ｎ ｃ ｌ ｕａｉ ｆ ｏ ｒ ａ ｔ ｅ ｃ ｍｐ ｎ ａｉ ｎ ｃ ｐ ｃｔ ｅ ｃｉ ｏ ｅ ｓ ｔ ａ ａ ｉ ｖ ｏ ｙ， ｃ ｒｅ ｔ ｎ ｓ ｌ ｂ ｏ ｒ ｃｉ ｈａｌ ｅ ｏ ｄ ｎ ａ ｃ ｒ ｉ ｇ ｔ ｏ ｅ ａｉ ｇ ｖ ｌ ｇ ｏ ｓ ｓｅ ， ｏｅ ｃ ｏｄ ｎ ｏ ｐ ｒｔｎ ｏｔ ｅ ａ ｆ ｙ ｔｍ ｒ ａ ｔｎ ｅ ｒ ｔ ａ ｄ ｒ ｔｄ ｖ ｌ ｇ ｆｃ ｐ ｃｔｒ ｅ ｃａ ｃ ａ ｅ ｎ ａｅ ｏｔ ｅ ｏ ａ ａ ｉｏ ． ａ Ｋ ｅ ｒ ｓ Ｃａ ａ ｉ ｎ ｅ ｃ ｍｐ ｎ ａｉ ｎ Ｒｅ ｃａ ｃ ｙ ｗｏ ｄ ｐ ｃｔ ｃ ｏ ｅ ｓ ｔ ａ ｏ ａ ｔｎ ｅ

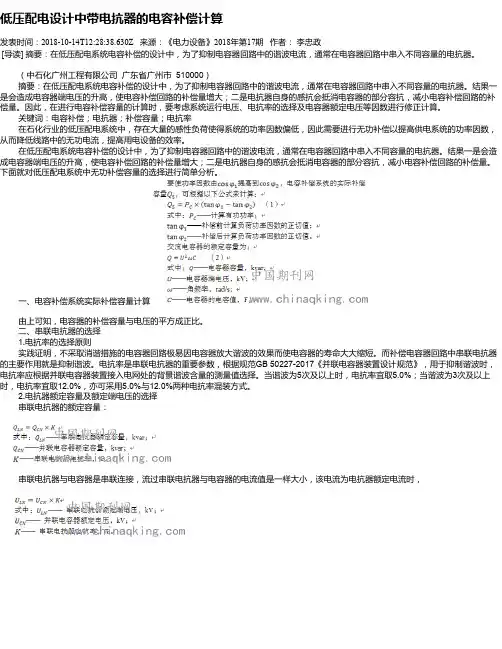

低压配电设计中带电抗器的电容补偿计算
低压配电设计中带电抗器的电容补偿计算发表时间：2018-10-14T12:28:38.630Z 来源：《电力设备》2018年第17期作者：李忠政[导读] 摘要：在低压配电系统电容补偿的设计中，为了抑制电容器回路中的谐波电流，通常在电容器回路中串入不同容量的电抗器。
（中石化广州工程有限公司广东省广州市 510000）摘要：在低压配电系统电容补偿的设计中，为了抑制电容器回路中的谐波电流，通常在电容器回路中串入不同容量的电抗器。
结果一是会造成电容器端电压的升高，使电容补偿回路的补偿量增大；二是电抗器自身的感抗会抵消电容器的部分容抗，减小电容补偿回路的补偿量。
因此，在进行电容补偿容量的计算时，要考虑系统运行电压、电抗率的选择及电容器额定电压等因数进行修正计算。
关键词：电容补偿；电抗器；补偿容量；电抗率在石化行业的低压配电系统中，存在大量的感性负荷使得系统的功率因数偏低，因此需要进行无功补偿以提高供电系统的功率因数，从而降低线路中的无功电流，提高用电设备的效率。
在低压配电系统电容补偿的设计中，为了抑制电容器回路中的谐波电流，通常在电容器回路中串入不同容量的电抗器。
结果一是会造成电容器端电压的升高，使电容补偿回路的补偿量增大；二是电抗器自身的感抗会抵消电容器的部分容抗，减小电容补偿回路的补偿量。
下面就对低压配电系统中无功补偿容量的选择进行简单分析。
一、电容补偿系统实际补偿容量计算由上可知，电容器的补偿容量与电压的平方成正比。
二、串联电抗器的选择1.电抗率的选择原则实践证明，不采取消谐措施的电容器回路极易因电容器放大谐波的效果而使电容器的寿命大大缩短。
而补偿电容器回路中串联电抗器的主要作用就是抑制谐波。
电抗率是串联电抗器的重要参数，根据规范GB 50227-2017《并联电容器装置设计规范》，用于抑制谐波时，电抗率应根据并联电容器装置接入电网处的背景谐波含量的测量值选择。
当谐波为5次及以上时，电抗率宜取5.0%；当谐波为3次及以上时，电抗率宜取12.0%，亦可采用5.0%与12.0%两种电抗率混装方式。
低压配电系统的无功补偿分析和计算
低压配电系统的无功补偿分析和计算摘要：功率因数是指电力线路的视在功率中有功功率消耗所占的百分数。
在电力网的运行中，用户功率因数的高低，对于电力系统发、供、用电设备的充分利用，有着显著的影响。
适当提高用户的功率因数，不但可以充分的发挥发、供电设备的生产能力、减少线路损失、改善电压质量，而且可以提高用户用电设备的工作效率和为用户本身节约电能。
关键词：配电补偿分析中图分类号：tm714 文献标识码：a 文章编号：1672-3791（2013）02（c）-0128-03随着现代电力电子技术的快速发展，用电设备和电网之间存在大量无功往复交往，由于无功的存在使电网的利用率降低；大量功率开关器件的使用产生了大量高次谐波，降低了电网电能质量，通过提高功率因数，减少无功电流在用电设备和电网之间的往复，配电设备的利用率得到提高，稳定网络电压，由于功率因数的提高，使变压器及供配电线路中的视在电流下降，降低了供配电损耗。
变压器的温升与流过变压器的视在电流成正比，变压器的损耗与流过变压器的视在电流的平方成正比。
采用msfgd补偿和滤波可以使流过变压器的视在电流降低，因此可以减小变压器的发热和损耗，延长变压器的使用寿命。
通过提高功率因数，减少用电费用，降低用电成本，给电力用户带来较好的经济效益，本文通过无功补偿对配电系统的改善，利用电气参数的相位关系，给出分析和计算，达到合理配置电容器的目的。
对于从事供配电系统的专业技术人员，具有一定的参考价值。
1 通过补偿降低送电线路的功率损耗；当线路的有功功率p为定值，功率因数为cosφ1，线路电流为i1。
装设补偿电容器后，有功功率p仍然不变，补偿电容器供给电容电流iq，使功率因数提高到cosφ2，线路的电流为i2，很明显从图1中可以看到i2r，如果装设补偿电容器后，功率因数角φ1减小，因此△u亦明显得到减小。
有一线路，流过的电流为i1，功率因数为cosφ1，装设补偿电容器后，线路的电流为i2，功率因数为cosφ2此时线路减少的电压降。
低压无功补偿计算公式
低压无功补偿计算公式在电力系统中，无功功率是指在交流电路中，电压和电流之间存在一定的相位差，导致电能来回转换而没有实际的功率输出。
而无功功率对于电网的稳定运行和功率因数的控制具有重要意义。
为了解决电网中无功功率的问题，可以采用无功补偿装置来调节电路中的无功功率，提高功率因数，减少能源损耗。
低压无功补偿是指在低压电网中采用无功功率补偿装置来改善电网的无功功率问题。
在实际应用中，我们需要根据电路参数和运行情况来计算需要补偿的无功功率，进而确定无功补偿装置的容量和工作模式。
下面我们来介绍一下低压无功补偿计算公式。
在低压电网中，无功功率的补偿可以采用静态无功功率补偿装置，比如无功功率补偿电容器。
静态无功功率补偿装置的容量大小需要根据电网的无功功率需求来确定，而无功功率的计算公式可以通过电压、电流和功率因数之间的关系来进行推导。
一般来说，低压电路中的无功功率可以通过以下公式来计算：无功功率=电压×电流×sin(相位角)，其中电压和电流是指电路中的有效值，相位角是电压和电流之间的相位差。
根据这个公式，我们可以计算出电路中的实际无功功率值。
在实际应用中，为了提高电网的功率因数，我们需要补偿一定量的无功功率，使得整个电路的功率因数接近于1。
因此，根据实际的无功功率值，我们可以计算出需要补偿的无功功率量，进而确定无功功率补偿装置的容量大小。
总的来说，低压无功补偿计算公式是根据电路中的电压、电流和功率因数之间的关系来进行推导的。
通过计算出电路中的实际无功功率值，我们可以确定需要补偿的无功功率量，进而确定静态无功功率补偿装置的容量。
通过合理配置无功功率补偿装置，可以有效改善电网的功率因数，提高电网的稳定性和可靠性。
低压配电无功补偿容量选择
低压配电无功补偿容量选择摘要：随着社会经济的快速发展，低压电网的无功补偿一般都选择在各电力用户装设电容器装置。
同其他无功功率补偿装置相比，并联电容器无旋转部分，具有安装、运行维护简单方便，有功损耗小以及组装增容灵活，扩建方便、安全，投资少等优点，因此，并联电容器改善功率因数可获得较显著的经济效益，并获得广泛应用。
并联电容器的补偿方式一般分为集中补偿、分组补偿和单机补偿三种。
关键词：低压配电；无功补偿容量；选择引言低压电网主要采用并联电容器组进行无功补偿，其补偿方式一般分为集中补偿、分组补偿和个别补偿。
补偿容量的确定与补偿方式有关，应考虑选用最优的补偿方式和合理的补偿容量，以提高电网无功补偿的经济效益。
1无功补偿最优方式的选择1.1 集中补偿集中补偿方式是将电容器组装设在用户专用变电所或配电室的低压或高压母线上，这种补偿方式中的电容器组利用率较高，能补偿变配电所低压或高压母线前的无功功率。
其接线如图1中的 C1所示。
集中补偿的效益表现在如下三个方面：可以就地补偿变压器的无功功率损耗。
由于减少了变压器的无功电流，相应地可减少变压器容量，或者说可以增加变压器所带的有功负荷。
可以补偿变电所以上输电线路的功率损耗。
可以就近供应380V 配电线路的前段部分本身及所带用电设备的无功功率损耗。
但这种补偿方式也有一定的局限性，它只能减少装设点以上线路和变压器因输送无功功率所造成的损耗，而不能减少用户内部配电网络的无功负荷所引起的损耗。
正是由于用户内部的无功线损没有减少，其降损节电效益必然受到限制。
集中补偿的容量再多，其作用仅限于减少变压器本身及其以上输配电线路的无功功率损耗。
凡是向负荷输送的无功功率，由于仍然要经过线路的电阻和电抗，低压配电线路上产生的无功损耗并未减少，因此集中补偿的容量选择不宜过大，应为平均所需无功容量的 13% ～23% 为宜。
为了弥补这种补偿方式的不足，对生产车间内的用电设备最好采取分散补偿方式。
低压配电网无功补偿装置的容量选择和电容分组问题分析
（ ２ ）低压分 散补偿 （ 车间进线 ） 通过计算 、测试 、查表 来确 定。 （ ３ ）单机 就地补偿 （ 电动机） 是建立旋转磁场所需 的空载无功功率 ， 占电动机额 定无功功 率的６ ０ ％ ￣７ ０ ％ ；二是 负荷时在绕组漏抗 中消耗 的无功功率 ， 与１ ３（ 负 载率 ）的平方成正 比， Ｂ越 小，功率 因数越 低。
的功率损耗 ，但补偿装置 的功率损耗增大 ；减 小补偿 容量 ，能使补 偿装置 的功率损耗减小，但变压器和 电力线路功率损 耗减 小不多。 如果所 确定的无功补偿容量和对应功率 因数 ，能使变 压器 、电力线 路及补偿装置的功率损耗总值最小 ，则称之为按经济 运行 原则确定 无功补 偿容量和功率因数 。此情况 的补偿容量称为经 济运 行补偿容
一
（ ２ ）无功补偿 的作用 是提高 电网及 负载的功率因数 ，降低 设备所需容量 ，减少不 必要的损耗 ；二是稳 定电网电压，提高 电网质量 。而在长距离输 电 线路中安装合适 的无 功补 偿装置可提高系统 的稳 定性及输 电能力 ； 三是在三相负载不平衡 的场合 ，可对 三相视 在功率起到平衡作用 。 １ ． ２低压配 电线路无功补偿 的必要性 （ １ ）低压配 电线路无功补偿 可以弥补配 电网补偿度 目前 ，我 国配 电网无功补偿通常在专用变压 器低压侧进行 ，但 是 由于其补偿深度 问题 ，存在 无功缺额 ，同时也 有大量分散的公用 变压 器低压侧不便于装 设补偿 装置的 问题 。这样 ，配 电网 的补偿度 就受到限制 ，使得配 电网存在较大 的降损空 间。采用杆上无功补偿 方式，即将户外无 功补偿 装置安装在架空线 路的杆塔上 ，以进一 步 提高配 电网功率 因数 ，达 到降损升压 的 目的。这 种无功补偿方 式， 有着 补偿装置集 中，设备 利用 率高 ，便于管 理和 维护的优点 。而且 也能弥补公用变压器低压 侧缺 少无功补偿 的缺 陷，减少 了大量无功 的 沿 线传 输 。 （ ２ ）低压配 电线路无功补偿 可以补偿线路感性无功 低压配 电线路 因无 电晕 ，对地 电容小 ，所 以不考虑 电导和 电纳 的影 响，只有 电阻和 电抗 ，其 等值 电路为 电阻与 电抗的串联 。当线
无功补偿容量的确定
1目前在无功补偿容量确定中存在的问题在配电工程设计时需要合理地确定补偿容量。
如果容量确定不合理，将会降低补偿效果，缩短设备的使用寿命，使用户在经济上遭受损失。
企业所需无功容量的大小为)(21ϕϕβtg tg P Q c aw c -= （1）式中c P ---由变配电所供电的月最大有功功率aw β---月平均负载率1ϕ---补偿前的功率因数角2ϕ---补偿后的功率因数角在实际配电工程设计时一般都采用经验系数，即b c W K Q β= （2）式中b W ---配变容量βK ---经验系数许多设计单位设计时都将βK 值取为变压器容量的1/3左右（负载率为70%-80%）。
其中补偿降压变压器励磁无功功率和漏抗无功损失之和为h c W Q %)12~%8(=，补偿供电区尖峰无功负荷为 W h 左右。
无论采用式（1），还是经验系数法来确定补偿容量，都是以把用户功率因数提高到0.9~0.95为标准。
有理论分析可知当功率因数超过0.95时，功率因数值随电容量增加的曲线趋于平缓，如图1表示。
因此，功率因数值越接近1，投资效益比越低，再增加补偿容量是不经济的。
但是，理论分析忽略了电容器容量衰减造成补偿容量下降所引起的经济损失，在实际应用中并不合理。
00.20.40.60.8 1.0 1.20.450.500.550.600.650.700.750.800.850.900.951.00)/(c aw c P Q K β=图1 功率容量与功率因数关系曲线那么无功补偿的合理容量应如何确定呢？笔者认为在计算时应综合考虑电容容量下降所带来的影响，留有一定的裕度，以求获得最佳经济效益。
2 合理补偿容量的确定现在低压无功补偿一般均采用干式自愈式并联电容器。
与油侵式电容器相比，这种电容具有体积小、无泄漏等许多优点，但缺点是寿命较短。
因为自愈式电容其介质采用单层聚丙烯膜，表面蒸镀了一层2cos ϕ很薄的金属作为导电极。
电容自愈时，金属化镀层面积消失约几毫米直径。
补偿容量的选择
①补偿容量的选择：补偿容量由电力负荷及补偿前和要求补偿提高后的功率因数值决定。
计算公式如下：Q bch=P pj(tgΦ1-tgΦ2)或Q bch=P pj(1-tgΦ2/tgΦ1)式中Q bch--所需的补偿容量kvarP pj--最大负荷月的平均有功负荷kWQ pj--最大负荷月的平均无功负荷kvartgΦ1--补偿前的功率因数cosΦ1的正切值tgΦ2--补偿后要求达到的功数因数cosΦ2的正切值另外，我们必须注意cosΦ2值的确定必须适当。
当功率因数由0.95提高到1时所需的补偿容量增加得很多，得不偿失。
因此将功率因数提高到1是不合理的。
摘要：农村配电网无功分散补偿方案探讨.1 配电线路进行无功补偿的效果;2关键词：配电线路无功补偿1 配电线路进行无功补偿的效果(1)减少线路的有功损失：当电流通过线路时，其有功功率损耗为：△P=3I2R×10-3或△P=3×(P/UcosΦ)2×R×10-3式中△P--线路的有功功率损耗kWI--线路通过的电流AR--线路每相电阻ΩP--线路输送的有功功kWQ--线路输送的无功功率kvarcosΦ--线路负荷的功率因数；由上式可知，有功功率损失和功率因数的平方成反比。
提高功率因数可以大量降低线损。
当功率因数由0.6提高到0.8时，铜损下降将近一半。
(2)改善用户电压质量：线路电压损失的公式为：△U=(PR QX)/U×10-3式中△U--线路电压损失kVU--线路电压kVP--线路有功负荷kWQ--线路无功负荷kvarX--线路感抗ΩR--线路电阻Ω由上式可以看出，提高系统功率因数，减少线路输送的无功负荷，则电压损失莫玌将下降。
(3)减小系统元件的容量，提高电网的输送能力：视在功率S=P/cosΦ，由此可以看出，提高功率因数在输送同样的有功功率情况下，设备安装容量可以减少，节约了投资。
如设备安装容量不变则可增大有功功率输送量。
低压配电柜中的电容补偿柜的计算电流
低压配电柜中的电容补偿柜的计算电流电容器（电动机)容量(S)÷高压侧或低压侧电压(KV)÷√3=额定电流(A)1路12Kvar电容配25A电容接触器，25A D型微断，1路18Kvar电容配32A电容接触器，40A D型微断，1路20Kvar电容配43A电容接触器，50A D型微断，1路30Kvar电容配63A电容接触器，60A D型微断，1路40Kvar电容配95A电容接触器，100A D型微断，50Kvar以下100A刀开，100Kvar以下200A刀开，200Kvar以下400A刀开，300Kvar以下600A刀开，变压器自身的无功功率，由于变压器本身是由线圈组成的，变压器自身的无功也不少，需要另加一部分电力电容器来补偿，补偿量大小与变压器的大小有关，一般为变压器容量的15%-30%。
无功功率单位为kvar（千乏）。
电功率分为有功功率和无功功率，有功功率就是指电能转化为热能或者机械能等形式被人们使用或消耗的能量，有功功率单位为kw 。
无功功率指电场能和磁场能相互转化的那部分能量，它的存在使电流与电压产生相位偏差，为了区别于有功功率就用了这么个单位。
电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/0.314×U×U上式中Q为补偿容量，单位为Kvar，U为运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为uF。
式中0.314＝2πf/1000。
例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。
额定电压:0.4KV额定容量:10Kvar ？额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。
电容补偿柜的电容容量如何计算
电容补偿柜的电容容量如何计算无功功率单位为kvar（千乏）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/(0.314×U×U)上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为F。
式中0.314＝2πf/1000。
例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。
额定电压:0.4KV额定容量:10Kvar额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。
额定电流:14.4A代入上面的公式，计算，结果相符合。
补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量200千瓦变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。
可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。
据说匹配不合理，怎么样才能匹配合理。
另外补偿器的读数在多少时最合适时没有罚款有奖励。
一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。
准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。
一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。
220kV无功补偿原理及应用要点分析
220kV无功补偿原理及应用要点分析摘要：有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率，无功功率比较抽象，它是用于电路与磁场的交换，并用来在电气设备中建立和维护磁场的电功率，它不对外做功，而是转变为其他形式的能量。
我场风电机组使用的是异步发电机，发电机工作过程中需要外界吸收励磁电流，也就是上面所说的无功功率。
SVC系统的运行维护，电容器、电抗器、隔离开关、阀组室的运行维护，及SVC系统的日常异常及事故处理。
一.无功补偿简介在交流电路中，有电源供给负载的功率有两种：一种是有功功率，一种是无功功率。
有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。
比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或拖拉机脱粒；各种照明设备将电能转换为光能，工人们生活和工作照明，有功功率的符号用P表示，单位有瓦（W）、千瓦（kW）、兆瓦（MW）.无功功率比较抽象，它是用于电路与磁场的交换，并用来在电气设备中建立和维护磁场的电功率，它不对外做功，而是转变为其他形式的能量，凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。
比如40瓦的日光灯，除需40多瓦有功功率（镇流器也消耗一部分有功功率）来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。
由于它不对外做功，才被叫无功。
无功功率的符号用Q表示。
单位用乏（Var）或千乏（kVar）。
二.无功补偿的种类1.集中补偿在高低压配电所内设置若干电容器，电容器接在配电母线上，补偿母线供电范围内的无功功率。
例如升压站内10千伏或35千伏母线上接的电容器。
2.单独就地补偿将电容器装于箱内，放置在电动机或发电机附近，对其进行单独的补偿。
补偿电容器的主要作用是通过补偿无功来提高用电设备的功率因数，有功电量消耗也不会有明显增加，但无功的消耗一定是明显降低的。
补偿的容量的计算方法如下
补偿的容量的计算方法如下：首先需要计算有功。
P=560*0。
33=185KW，无功为Q=185*tg（arccos0.33）=528Kvr，补偿后有功不变，设补偿后的功率因数为：0。
92,补偿后无功Q=P＊tg（arccos0.92）=78Kvar二者相减即为需要补偿的量:528—78=450Kvar，以上是安装变压器的最大负荷计算的，如果你的视在功率没有那么大，那么同等按照S=1.732*U*I得出视在功率,带入上市即可计算。
变压器空载状态下电流很小，S9系列的变压器空载电流约为额定电流的1。
6～2%，空载电流可以近似全部等效为无功电流.如果变压器的容量较小，空载变压器的无功消耗也很小,可以不加补偿，如果变压器容量较大,可以考虑加电容器补偿。
应注意，补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0。
3是用电量过少导致的，一般负载的平均功率因数约0。
7附近,若从0.7提高到0。
9(补偿略高于标准0。
85）时,每KW负载需电容补偿量为0。
536KVra，需总电容量：160×0。
8×0.536≈69（KVra)以每个电容为16KVra，按5个组成一个自动投切电容补偿柜计，价格约6000元附近.因月用电量过少，变压器无功损耗最低限额约3460度（不用电也是该数），这部分在低压计量时是以无功电表度数相加后计算的,尽管视在功率因数补偿接近0.9也是不能达标的，若有功月电量越过1。
5万度才有可能达标.用电量过少最好是变压器降容,小于100KVA不考核功率因数。
参考月平均功率因数公式就会明白其中关系的.我们单位现在用的是315KVA的三项变压器，现在2次侧的每项电流是100A,应时下社会的节能要求，我想把它换成160KVA的，容量是否可以？冗余多少容量？还想问的是我换成160KVA的以后,相比原来的315KVA的，每年能为单位节省多少电量,请给出答案并列出计算依据。
谢谢。
最佳答案以下只是估算：1》315KVA变压器的二次侧电流才100A附近，显然有功变损是以固定（底额）电度额结算的，每月有功变损电量约1380度；而160KVA二次侧电流额定电流约231A，有功变损基本上也是以固定(底额）电度额结算的，每月有功变损电量约705度，每年能节省电量:1380－705×12＝8100（度）2》315KVA变压器无功变损电量约6600度，因用电量过小，月结功率因数应很低，约≤0.5，因不达标的（标准为0。
10kV配电变压器低压侧无功补偿方式分析
10kV配电变压器低压侧无功补偿方式分析摘要：对于10kV线路主变沿线的下级电力用户，根据无功补偿就地就近平衡的原则，安装在变压器低压侧的电容器组一共要补偿三个无功功率，分别是用电负荷的无功功率、变压器励磁的无功功率、漏磁的无功功率,让配网线路的无功功率最小，降低线路的有功功率损耗。
通过改变无功补偿装置和运行方式，降损节能效果更加明显。
经过一段时间的运行，无功补偿装置安全可靠。
关键词：无功功率补偿; 10kV线路; 功率因数; 有功损耗引言配网线路继主变之后的电力侧用户,大多都安装有无功补偿电容器(SF)，从往年的运行效果来看，供电侧仍能将较大的无功功率输送到电力用户手中，导致线路有功损耗增强。
一、导致无功功率过高的原因10kV线路主变沿线以下无功补偿电容器一般安装在使用者侧。
从往年的运行效果来看，所述无功补偿电容器依然向供电用户侧输送大功率无功，从而导致线路大功耗，主要有以下几个原因。
1、利用负荷负荷补偿运行方式在电力用户侧安装无功补偿电容器组，通过电网向外部输送额外的无功负荷和变压器自身消耗的无功功率。
2、为了限制无功功率过补偿，将正反向无功功率的绝对值加到高供低计电能表上，作为无功功率吸收系统。
这样一来，功率因数计算在功率因数值计算，数值必然是比较小的。
3、由于配网线路无功负荷分布多变，随着电力使用者搬迁、容量的影响、设施的改造等现象，已大大超过设备设置条件的范围，从而产生实际补偿效果无法满足现阶段运转荷载。
4、室内供电电容器补偿组,多为静态容量补偿，切头不能随着载荷的增减而变化，极端情况下会造成被补偿的无功功率反向送回电源，反而增加有功功率损耗。
5、配网线路上的无功补偿装置主要依靠熔断器来保护。
在实际操作过程中，保险丝发生一相或二相熔断造成补偿能力不平衡，又不能第一时间发现，在电力系统安全运行上给电力系统带来一系列的危害。
6、外加电容器受环境温度的影响特别严重。
尤其是在夏季，室外电容面温高达90度以上,且表面极温达到 90度以下，这就会加速绝缘老化，增加无功损耗，降低设备使用寿命。
400V低压配电线路无功功率补偿分析
400V低压配电线路无功功率补偿分析摘要：随着我国改革开放的深入和社会主义市场经济的逐步完善，我国社会进入了一个前所未有的全面发展时期，各类基础设施蓬勃发展，对我国电网的要求逐渐提高，用电负荷也日益增加。
因此，本文结合相关理论，选取电网建设实践中最常见的400V低压配电线路作为研究对象，分析其无功补偿的原理、方式和相关方案，以期找到最理想的解决方案，为相关研究提供相关参考，最终促进我国电网建设的发展，最大限度地利用资源，满足建设节约型社会的要求。
关键词：400V低压配电线；无功率补偿；优化方案前言无功补偿概念源于应用三相交流电路，旨在通过适当的电力设备提高三相交流电路中电力设备的功率因数，从而充分利用电力并满足用户的需要。
无功补偿主要是补偿电力容量和增加电力设备的功率因数。
电力补偿能力是指通过安装各种容量设备稳定电流和正确控制功率因数。
这使得各种电流能够相互转换，感知设备和体积设备能够协同工作，通信线路也能得到不必要的补偿。
本文选择了实践中最常见的400V低压配电线路，分析了相关的无功补偿理论、方法和方案，以减少线损，确保能源资源的有效利用。
1低压配电网无功补偿概述网络中的过大电力负荷可能导致网络功率因数降低，甚至电压不稳定。
此时，为了使电力系统恢复正常运行，将无功补偿装置连接到同一个电路，使电力在两个负荷之间循环，以调节系统的稳定运行。
因此，感应负载所需的无功可由无功装置正确补偿。
适当的无功补偿可以促进低压配电网的经济可靠运行，但也有补偿可能损害电网、增加电网电压、增加电网损坏、降低电压合规率，并可能导致电网运行异常；另一方面，采用大量电子和电气部件可能产生大量谐波，造成谐波污染，并影响系统稳定可靠的运行。
在这种情况下，应添加过滤电路，如无源电力滤波器(PPF)和有源电力滤波器(APF)。
低压配电线路的无功补偿可更有效地将无功转换为有功功率，大大提高有功功率利用率，提高有功功率效率，充分利用电能，使能源资源更好地为公众服务。
低压电容柜改造节省电费的实际案例分享
低压电容柜改造节省电费的实际案例分享电容柜改造工程师：赵工（希拓电气（常州）有限公司）随着科学技术的进步和人民生活水平的提高,配电系统结构日益复杂,尤其当今企业对电动机、整流装置、变频器等用电设备的大量使用，导致用电不足现象，使得功率因素偏低,不仅对用电设备利用率较低,电能损耗成本增加，而且对低压配电系统造成损耗和污染。
所以电能质量的治理任务迫在眉睫。
现在广泛的治理方法是在低压配电系统中采用并联电容器对其进行无功补偿，下面我用我司实际案例来与大家分享一下关于低压无功补偿装置的技术改造及应用。
一、现场情况：该公司有两台变压器供给：一号变总容量为400KVA；二号变总容量为250KVA。
其中，一号变压器给改公司的环保车间、动力车间、一车间、三车间等区域供电;二号变压器单独给二车间供电。
无功补偿装置均采用接触器手动补偿,补偿方式均采用集中补偿,电容器容量分别为132Kvar和 80Kvar,功率因素0.76左右，远远不满足规定功率因数0.9的标准，急需进行无功补偿柜改造，提高功率因数。
二、改造方案制定：1、补偿方法的确定根据配电室的位置以及现场情况，我决定在一号变压器和二号变压器的总配电室采用集中自动补偿的补偿方式,且由于三车间配电室距离总配电室较远，决定在三车间增加一面无功补偿配电柜。
2、电容器及容量的计算经过完全退出无功补偿装置并观察一周,拟定补偿前按照0.76进行确定电容器的容量经测试，一般我们将功率补偿设计为0.95，若想将功率因数从0.76补偿到0.96,经计算,一号变和二号变需安装的电容器的容量分别约为224Kvar、140Kvar左右。
电容器此次选择我司氮气填充的干式电容器，其具有自愈功能，安全性更高，同时并联上纯铜绕组的电抗器，在保护电容器的安全和稳定性的同时消除谐波。
3、投切开关的选型由于该公司原采用接触器手动补偿，投切时会产生较大的涌流和过电压，切除时易产生电弧，触点易于烧毁、寿命较短，不适用于频繁投切的场合，现考虑选用晶闸管投切开关,进行过零投切，解决接触器合闸涌流的问题。
低压LSVG技术要求
电容补偿装置技术要求1．1投标方根据设计院提供的设计容量或每个配电室的负荷大小和类型，组织方案并提交电能质量仿真结果。
1．2补偿方式采用低压LSVG方式（即电容补偿+有源补偿，有源补偿容量占电容补偿容量的30%以上，并在标书中分别标注电容补偿与有源补偿的技术规格）。
满足如下规格要求：（1）实现功率因数0.9以上。
（2）消除系统内谐波电流，满足国标要求。
（3）滤除谐波范围：2～50次，并能吸收中性线3次谐波电流。
（4）采用DSP控制的补偿控制仪，实现无源补偿与有源滤波的有序联动，实时补偿无功功率，防止谐振发生。
（5）智能化：带有RS485和INTERNET标准通信接口，可实现无人值守，远程控制。
（6）柜体尺寸：1000x1000x2200mm1．3电容补偿部分技术要求1．3．1 电容器，电抗器，接触器，熔断器，有源滤波模块采用MVK 模块化安装结构，保证电抗器，电容器均有独立的散热通道，电容器不受高温影响。
电容器，电抗器，有源滤波模块选用同一品牌德国英博（INPOWER）。
1．3．2电容器的性能指标要求型号：UHPC33.4-480-3P额定电压：480V过压范围：+10%（8小时/24小时），+15%（30分钟/24小时），+20%（5分钟×200次），+30%（1分钟×200次）过流能力：2×In浪涌电流：200×In功耗：≤0.25W/kVar1．3．3电抗器的性能指标要求型号：3U50-P7/400电抗系数：7%系统额定电压：400V最大允许工作电压：1.05×In（连续运行），1.1×In（每日8小时运行）线性度（工作电流）：1.7×In（连续运行）温度等级：F具有超温自保护功能1．4 无功补偿控制仪（1）图形化LED显示，可实现投切状态，测量值和系统参数。
（2）可控制接触器投切，全自动C/K值设定，自适应，变步长控制。
低压无功补偿计算公式
低压无功补偿计算公式低压无功补偿是电力系统中一种重要的电力质量控制技术，它通过补偿无功功率，提高系统的功率因数，减少电网的无功损耗，改善电力系统的稳定性和可靠性。
本文将从低压无功补偿的基本原理、计算公式、应用场景等方面进行阐述，以期帮助读者更好地了解和应用低压无功补偿技术。
低压无功补偿的基本原理是根据电力系统的功率因数及无功功率需求，通过连接无功补偿装置，即电容器或电感器等设备，来提供或吸收无功功率。
其中，电容器用于补偿电力系统的感性无功功率，电感器用于补偿电力系统的容性无功功率。
通过调节补偿装置的容量和连接方式，可以实现对系统功率因数的调节，以达到减少无功功率损耗、提高电网电压质量和稳定运行的目的。
低压无功补偿的计算公式是根据电力系统的功率因数和无功功率需求来确定补偿装置的容量。
一般来说，计算公式包括功率因数公式和无功功率公式两部分。
功率因数公式：功率因数 = 有功功率 / (有功功率^2 + 无功功率^2)^0.5无功功率公式：无功功率 = 有功功率 * tan(acos(功率因数))根据上述公式，可以通过已知的有功功率和功率因数，计算出对应的无功功率。
进而，根据无功功率的大小，来确定补偿装置的容量。
低压无功补偿广泛应用于电网、工矿企业和商业建筑等各个领域。
在电网中，低压无功补偿可以改善电网的功率质量，减少电网的无功损耗，并提高电能利用率。
在工矿企业中，低压无功补偿可以提高电力设备的运行效率，减少电力损耗，降低运行成本。
在商业建筑中，低压无功补偿可以提高电力系统的可靠性，稳定供电，避免因电力质量不佳而引起的设备故障和停电等问题。
低压无功补偿是一种重要的电力质量控制技术，通过补偿无功功率，提高系统的功率因数，减少电网的无功损耗，改善电力系统的稳定性和可靠性。
通过计算公式的应用，可以确定补偿装置的容量，以满足电力系统对无功功率的需求。
低压无功补偿广泛应用于电网、工矿企业和商业建筑等领域，为各个行业提供了稳定可靠的电力供应。
电容补偿
（kvar/kW)，其值可由表8-31查取。 单台电动机进行个别补偿时，补偿量为：
Qc
3U e I o
式中，Qc－－补偿容量（kvar)；
U e－－电动机额定电压（kV）； I o －－电动机空载电流（A）；
5
6
7
单台电动机应根据设备运行情况确定补偿容量，可按表8-32选择补偿量。
8
RXJW低压无功补偿器
RXJW型低压无功补偿配电装置适用于交流50Hz，额定电压0.4kV以下的输
配电系统。该系列产品是融自动补偿和配电为一体，集漏电保护、电能计量、过 流、过压、缺相保护等多功能为一体的新型户内外低压配电柜。本柜具体积小、 易安装、防窃电、成本低、适应强、耐老化、投运准确，无补偿误区等优点，并 且防护等级高，保护性能完善，自动化程度高，是理想的电网改造适选产品。 型号及其含义
25
电气专业教育训练之电容补偿
电力电容器型号和结构 补偿原理 补偿方式 无功功率容量计算 RXJW低压无功补偿器 电力电容器的运行维护和故障处理 实例 附录
1
电力电容器型号和结构
2
补偿原理
电力电容补偿分为串联和并联两种。串联补偿是将电容串联在高压输电线 路中，以抵消线路的部分感抗，降低输电线路损耗，提高负载端的电压。并联
宏全食品新增动力配电，配电距离230米,其主要设备有：空压机、吹瓶、射出、 冰水机等，计算有功功率950KW，平均功因0.75,配线为15*YJV185+2*YJV185;业主要 求压损不超过5%,试计算其无功补偿容量？ 解：1、功因0.75时，其视在功率 S1=[9502+(950*tgarccos￠)2]0.5=1267KW 计算电流I1=S1/(1.732*0.38)=1925A每根电缆载流1925/5=385A 压损△U1=1.732*IL*(R*cos￠+X*sin ￠) =1.732*385*0.23*(0.118*0.75+0.078*0.66)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压配电设计中电容补偿容量计算分析
电力系统的设计与运行中，电容补偿有着重要的作用。
在低压配电中，它们主要被用来提高电力系统的功率因数，从而达到节能、减少线路损耗、提高电力质量等目的。
电容补偿器的设计中，需要对其容量进行计算分析，以确保其稳定可靠的运行。
一、低压配电系统中电容补偿器的作用
电容补偿器是一种被广泛应用于低压配电系统中的元件，主要用来补偿系统中的无功功率。
低压配电系统中往往存在着无功功率的问题，这不仅浪费电能，而且会限制电力系统的供电能力。
通过使用电容补偿器来提高功率因数，可以大大减少无功功率的损耗，在一定程度上提高电能的利用效率。
此外，电容补偿器还能够有效地减少线路损耗。
在配电系统中，线路损耗往往是导致能量浪费的重要原因。
通过使用电容补偿器，可以有效地使无功功率减少，从而降低线路的损耗率。
这样一来，不仅可以提高电力系统的经济性，还可以减少环境污染。
二、电容补偿容量计算分析
在低压配电系统中，电容补偿器的容量计算是十分重要的。
容量过大或过小都会导致电力系统的故障和健康安全问题。
因此，在进行电容补偿器的容量计算时，需要考虑以下3个方面因素。
1、电力系统的需求
电力系统的需求是决定电容补偿器容量的重要因素。
通常来说，电容补偿器的容量应该能够满足系统中的无功功率需求，并确保电力系统的功率因数能够达到标准的要求。
因此，在进行容量计算时，需要确保电容补偿器的容量能够满足系统的需求。
2、电容补偿器的工作特性
电容补偿器的工作特性对其容量计算也起到了重要的影响。
在设计时，需要考虑到电容补偿器的容量和额定电压，以及其所处的电路类型和运行环境等因素。
不同的电容补偿器，其工作特性也是不同的，因此在进行容量计算时，需要综合考虑其种类及特性等多方面因素。
3、电容补偿器的负载特性
最后，电容补偿器的负载特性也是进行容量计算时必须考虑的因素之一。
电容补偿器所接受的负载应该与其容量相适应，且能够保证其长期、稳定的运行。
因此，在进行容量计算时，需要对电容补偿器的负载特性有充分的了解，并根据实际情况进行调整和优化。
三、总结
总之，电容补偿在低压配电系统中具有重要的作用，并且其容量计算和分析也是电力系统设计中的一项重要环节。
通过合理地进行容量计算和优化，不仅可以提高电力系统的功率因数，降低线路损耗，提高电力质量，而且还可以更好地保障电力系
统的可靠稳定运行，为人民生产生活提供更加便利、高效的用电服务。
四、如何选择合适的电容补偿器
在进行电容补偿器的选择时，需要考虑多种因素，以确保其在运行过程中能够稳定可靠。
以下是一些选择电容补偿器时应该考虑的因素：
1.电容补偿器的额定电压和频率应该与电力系统的电压和频率相匹配；
2.需要将电容补偿器的容量与无功功率需求相匹配，以确保电力系统的功率因数达到标准要求；
3.需要考虑电容补偿器的负载特性，确保其长期稳定运行；
4.应考虑电容补偿器的额定电流，以确保其能够承受电力系统的负载；
5.需要考虑电容补偿器的温度，以确保其不会在高温环境下失效。
五、电容补偿的注意事项
在使用电容补偿器时，也需要注意以下事项：
1.注意电容补偿器的额定容量和负载特性，以确保其长期稳定运行；
2.电容补偿器应安装在通风良好、湿度和温度稳定的环境中，
以防止因环境因素导致损坏；
3.应在投入和退出电容补偿器之前检查电路，确保电路处于安
全状态；
4.应定期检查电容补偿器的运行状况，并做好维护和保养工作，以确保其正常运行。
总之，电容补偿在低压配电系统中是一项重要的技术，通过正确使用和选用合适的电容补偿器，不仅能够提高电力系统的经济性和电力质量，还可以有效地减少能源浪费和环境污染。
六、电容补偿器的优缺点
电容补偿器可以提供无功功率，从而改善电网的功率因数，进而提高电力系统的效率和可靠性。
它还可以减少电网的电量损失，节约能源，降低电费支出。
但是，电容补偿器也有一些不足之处，主要包括以下几个方面：
1.电容补偿器会增加电力系统的电压，这可能会影响电力系统
的电压稳定性；
2.电容补偿器的投入和退出可能会产生冲击电流，这对电力系
统的稳定性和运行状况产生不利影响；
3.当电力系统中的电容补偿器过多时，会影响电力系统的稳定性，甚至导致电力系统的失稳；
4.电容补偿器的运行过程中会产生一些谐波电流和电磁干扰，这可能会影响电力系统的电磁兼容性和抗干扰能力。
为了克服这些问题，需要在选择和使用电容补偿器时认真考虑电力系统的特点和工作负荷，以确保电容补偿器的稳定性和可靠性。
七、电容补偿器的发展趋势
随着现代电力系统的不断发展，电容补偿技术也在不断改进和完善。
未来的电容补偿器将更加智能化，自动化和集成化，能够更加精确地匹配电力系统的需求，提高电力系统的效率和可靠性。
一方面，电容补偿器将更加注重负载特性和抗干扰能力，能够适应各种复杂电力负载条件和干扰环境，保证电容补偿器的稳定性和可靠性。
另一方面，电容补偿器将更加智能化和自动化，能够实现自适应调节，根据电力系统的实际负荷情况自动调整补偿容量，提高电力系统的功率因数和效率。
总之，随着现代电力系统的不断发展和完善，电容补偿技术的发展也将不断迎来新的机遇和挑战，为实现更加高效、可靠、安全的电力系统做出更大的贡献。
本文介绍了电容补偿器的基本概念和原理，包括电容补偿器的作用、类型、串并联连接方式、选型和运行控制等方面。
此外，文章还分析了电容补偿器
的优缺点和应用前景，讲述了电容补偿器的未来发展趋势。
电容补偿器是电力系统中的一种重要设备，其作用是提供无功功率，改善电网的功率因数，从而提高电力系统的效率和可靠性。
电容补偿器的类型主要有固定电容补偿器和动态电容补偿器两种，区别在于动态电容补偿器能够根据电网实际负载情况自动调节补偿容量。
电容补偿器可以采用串联或并联的方式连接在电力系统中。
采用不同的连接方式会对电容补偿器的性能和运行效果产生不同的影响。
因此，在选型和运行调试时需要充分考虑电力系统的特点和需求。
同时，电容补偿器的运行控制也需要高效可靠，以保证电力系统的微电网运行安全稳定。
电容补偿器有一些优点，如提高电力系统功率因数、减少电网损失、节能等。
然而，电容补偿器也有一些不足之处，如可能影响电力系统电压稳定性，产生冲击电流、增加系统谐波电流等。
未来，电容补偿器将更加智能化、自动化和集成化，能够更加精确地匹配电力系统的需求，提高电力系统的效率和可靠性。
