cad面域的用法

cad面域的用法
CAD面域是指在CAD软件中创建和编辑多边形、圆形等二维几何图形的一个功能，可用于制作建筑平面图、机械图纸等。

具体用法包括：
1. 创建面域：使用CAD中的多边形工具或圆形工具等，在绘制二维几何图形时创建一个封闭的区域。

2. 编辑面域：对已创建的面域进行编辑，比如调整面域的大小、位置，添加或删除面域的某些边界或顶点等。

3. 填充面域：可以选中某个面域并通过填充命令将该区域填充为指定颜色或纹理，以便更好地显示其轮廓和区域。

4. 计算面积：对面域进行选定后，可使用CAD中的面积计算工具来计算所选区域的面积。

5. 进行CAD模型建模：利用面域的基础二维几何图形，配合CAD软件的3D 建模工具，可以制作出复杂的三维建筑或机械模型。

总之，CAD面域在二维图形绘制和三维建模过程中都有重要的作用，是CAD软件常用的基础工具之一。

CAD各种面积周长计算大全

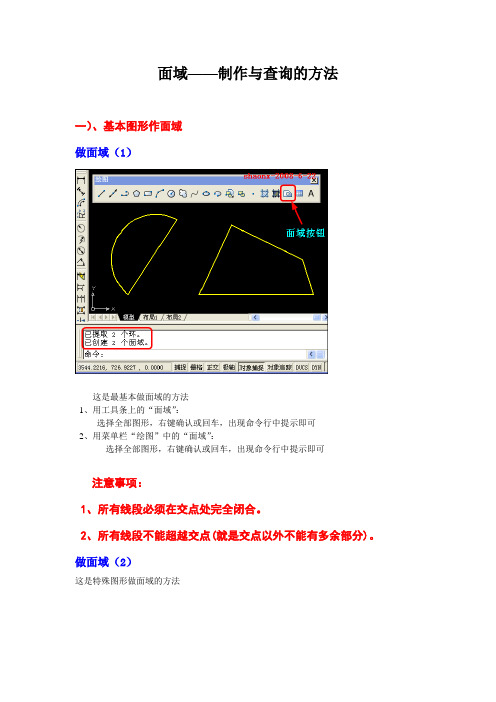

面域——制作与查询的方法一）、基本图形作面域做面域（1）这是最基本做面域的方法1、用工具条上的“面域”：选择全部图形，右键确认或回车，出现命令行中提示即可2、用菜单栏“绘图”中的“面域”：选择全部图形，右键确认或回车，出现命令行中提示即可注意事项：1、所有线段必须在交点处完全闭合。

2、所有线段不能超越交点(就是交点以外不能有多余部分)。

做面域（2）这是特殊图形做面域的方法如上图，求A、B的“面域”，用第一种方法就不行了具体做法如下：1、点击菜单栏的“绘图”，弹出下拉菜单：2、选择“边界”。

3、在对话框中，类型选“面域”，再点击“拾取点”。

4、在图形界面里点击A、B的内部后，所做成的面域与当前图层的颜色一致，同时，在命令行里也会出现已经做成面域的提示。

注意事项：所有线段必须在交点处完全闭合（二）、面域的操作（1）合并面域——就是将多个分散的面域合为一体如上图，如果要将A、B两个面域合并，可以使用菜单栏的“修改”→“实体编辑”→“并集”也可以使用“实体编辑”工具条中的“并集”命令具体操作如下：分别点选A、B两个面域右键确认或回车，两个面域即合为一体（2）扣除面域——就是从大面域中，扣除其他面域如上图，如果要将A面域中扣除B、C两个面域，可以使用菜单栏的“修改”→“实体编辑”→“差集”也可以使用“实体编辑”工具条中的“差集”命令具体操作如下：先点击A面域，右键确认或回车再分别点击B面域、C面域，右键确认或回车即可（三）、特殊情况的处理（1）一次做不成面域也许是CAD软件本身的缺陷，有时按常规做不成面域，如上图，在左下角这个狭长的区域作面域，应按照作面域的第二种方法，但提示：“找不到边界”等，无法做成面域，我的解决方法是：在区域内加辅助线条，如图中的红色线条，以缩小做面域的区域，如上图，加了1条辅助线条后，就可以做成2个面域，再合并，删除辅助线条，即做成1个面域。

（2）快速做成类似面域(封闭的多段线)大家知道，在CAD的三维操作时，如要拉升成实体，一定要将被拉升的对象做成面域，才可以拉升。

如何在CAD中进行面域选定和编辑

如何在CAD中进行面域选定和编辑CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造等领域的软件，它为设计师和工程师提供了快速准确的设计和绘图工具。

在CAD软件中，面域选定和编辑是非常重要的操作，它可以帮助用户更精确地定义对象的形状和属性。

下面将介绍如何在CAD中进行面域选定和编辑的技巧。

首先，打开CAD软件并加载所需的绘图文件。

接下来，选择“编辑”菜单中的“选择”命令，或使用快捷键“S”，这将激活选择工具。

然后，按住鼠标左键并拖动来创建一个选定窗口，以包含要选择的面域。

或者，您也可以使用其他选择方法，如选择单个对象或选择通过过滤器选择一组对象。

一旦您选择了所需的面域，您可以使用各种编辑命令来修改其属性。

例如，您可以选择“编辑”菜单中的“偏移”命令，或使用快捷键“O”，这将允许您在面域周围创建一个平行的新面域。

您只需指定偏移距离，CAD软件将自动创建一个新的面域，并将其与原始面域相关联。

除了偏移命令外，还有许多其他编辑命令可供选择。

例如，您可以选择“编辑”菜单中的“修剪”命令，或使用快捷键“TR”，这将允许您从已选择的面域中删除不需要的部分。

您只需选择要修剪的面域和要删除的对象，CAD软件将自动修剪掉不需要的部分，并更新面域的形状。

此外，您还可以使用“编辑”菜单中的“拉伸”命令，或使用快捷键“ST”，来拉伸已选择的面域。

这将允许您在面域的一侧或两侧创建新的面域，以改变其大小或形状。

您只需指定拉伸的方向和距离，CAD 软件将自动创建新的面域，并将其与原始面域相关联。

除了这些基本的面域编辑命令外，CAD软件还提供了许多其他高级功能和工具，以满足不同设计需求。

例如，您可以使用“编辑”菜单中的“平滑”命令，或使用快捷键“SM”，将已选择的面域转换为平滑的曲线。

您也可以选择“编辑”菜单中的“修复”命令，或使用快捷键“RE”，来修复已选择的面域中的错误或不规则性。

总之，在CAD软件中进行面域选定和编辑是一项重要的技能，它可以帮助用户更精确地定义和修改对象的形状和属性。

cad如何计算面域

本文整理于网络，仅供阅读参考

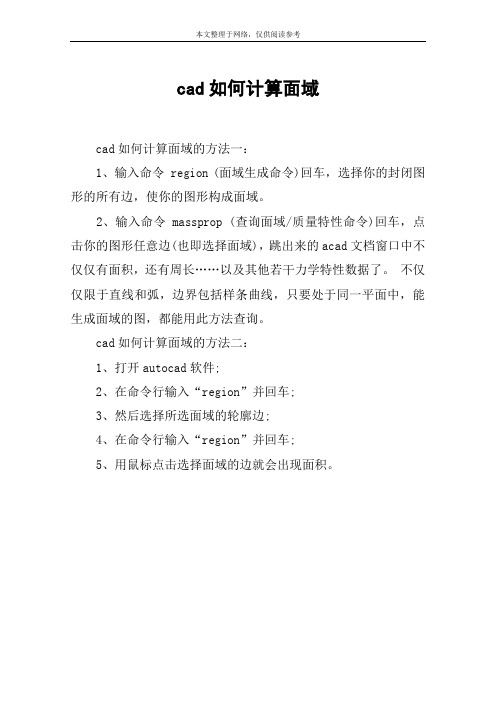

cad如何计算面域
cad如何计算面域的方法一：
1、输入命令 region (面域生成命令)回车，选择你的封闭图形的所有边，使你的图形构成面域。

2、输入命令 massprop (查询面域/质量特性命令)回车，点击你的图形任意边(也即选择面域)，跳出来的acad文档窗口中不仅仅有面积，还有周长……以及其他若干力学特性数据了。

不仅仅限于直线和弧，边界包括样条曲线，只要处于同一平面中，能生成面域的图，都能用此方法查询。

cad如何计算面域的方法二：
1、打开autocad软件;
2、在命令行输入“region”并回车;
3、然后选择所选面域的轮廓边;
4、在命令行输入“region”并回车;
5、用鼠标点击选择面域的边就会出现面积。

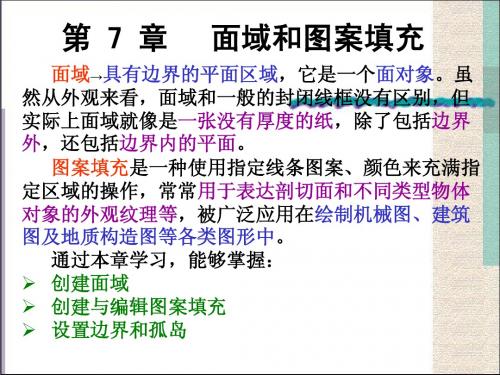

CAD7

利用图案填充绘采煤机截割剖面：
（1）绘制顶底板、煤层和夹矸层的边界线： 1）命令：line 指定第一点:1400,500 //指定一点指定下一点或 [放弃(U)]: <正交开> 140↙//F8 打开、关闭正交。重复执行直线命令指定第一点: 1400,480 指定下一点或 [放弃(U)]: 140
⑤“查看选择集”按钮：暂时关闭对话框ห้องสมุดไป่ตู้并使用当前的图案填充或填充设置显示当前定义的边界。如果未定义边界，则此选项不可用。
7.3.2“选项”组
①“关联”复选框：控制图案填充或填充的关联。关联的图案填充或填充在修改其边界时将会更新。
（a）初始边界状态采空区充填
（b）改变边界后的采空区填充效果
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: <正交关> 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //捕捉最右下角点再次选择多段线命令: _pline 指定起点: 1475,500 当前线宽为 0.0000 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 1480,497 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 1483,492
7.4编辑图案填充
命令调用方式： ◆ 下拉菜单：【修改】→【对象】→【图案填充】 ◆工具栏：【修改 II】→编辑图案填充按钮 ◆ 命令行：Hatchedit ◆快捷菜单：选择要编辑的图案填充对象，在绘图区域单击鼠标右键，选择“图案填充编辑”命令。
“图案填充编辑”对话框
200

cad面域功能怎样使用

cad面域功能怎样使用
面域在cad中是一个经常用到的命令，我们可以绘图也可以计算尺寸。

其实这个也不算太难，下面就让小编告诉你cad面域功能怎样使用的方法，一起学习吧。

cad面域功能使用的方法一
可以利用系统的“面域”命令(操作前请注意关闭汉字输入法)
1、在命令行输入：reg 空格 (调用“面域”命令)
2、在工作区依次点击要建立面域的多段线段。

3、点击完成后直接按下：空格 (确认此命令结束)
说明：建立面域的多段曲线必须是首尾相连的。

否则不能执行面域命令。

cad面域功能使用的方法二
画出一个封闭的二维图形
点击菜单栏中“绘图”----“面域”
选择要做面域的封闭的二维图形，可以框选，也可以一条线一条线的选，选择完毕，点击“回车”确定，之后在左下角会显示成功创建一个面域。

面域创建成功后，可以进行面积的计算，还可以进行三维制作等。

CAD中的面域巧应用,利用布尔运算做面域的相加减

CAD中的面域巧应用，利用布尔运算做面域的相加减
施老师：
CAD中的功能非常多，平时在教授学员画图时，发现好多学员画图慢，通常用笨办法来完成一张图，其实一张图可以用好多方法来完成。

比如面域，是非常好的一个命令，我们可以用面域来计算面积，还可以用面域来进行布尔运算，把作图速率提高N倍。

下面以这张图的实例来讲解一下如何用面域来进行布尔运算。

先看一下什么是面域
面域是使用形成闭合环的对象创建的二维闭合区域。

环可以是直线、多段线、圆、圆弧、椭圆、椭圆弧和样条曲线的组合。

组成环的对象必须闭合或通过与其他对象共享端点而形成闭合的区域。

面域可用于1、应用填充和着色。

2、使用MASSPROP 分析特性（例如面积）。

3、提取设计信息，例如形心。

可以通过
多个环或者端点相连形成环的开曲线来创建面域。

不能通过非闭合对象内部相交构成的闭合区域构造面域：例如，相交的圆弧或自交的曲线。

也可以使用BOUNDARY 创建面域。

可以通过结合、减去或查找面域的交点创建组合面域。

形成这些更复杂的面域后，可以应用填充或者分析它们的面积。

这张图我们可以这样分析，首先先画一个84*64的矩形，再画两个10.5*8的小三角形,然后都做成面域,用布尔运算命令,用大矩形减掉两个小三角形,同理,上方,再画一个梯形,也做成面域,用大的矩形减掉小的梯形,最后画小圆,按坐标点移动面域里即可。

来源：宁双学好网施老师原创。

（微信订阅号：myplwaai）欢迎分享本文，转载请保留出处。

cad创建型材面域方法

3. 提取面域：使用CAD软件中的面域提取命令或工具，选择绘制的闭合区域，将其识别为一个面域。
cad创建型材面域方法
4. 检查面域：在创建面域后，使用CAD软件中的面域检查命令或工具，确保面域没有错误或缺陷。
具体的操作步骤可能因CAD软件的不同而有所差异，因此建议参考所使用的CAD软件的用户手册或在线文档，以了解在该软件中创建型材面域的详细步骤和操作方法。
cad创建型材面域方法
在CAD软件中，创建型材面域的方法可以根据具体的CБайду номын сангаасD软件而有所不同。以下是一般常用的方法，适用于大多数CAD软件：
1. 绘制型材的轮廓：使用线段、圆弧等基本绘图工具，在绘图区域中绘制出型材的外轮廓。
2. 创建闭合区域：使用CAD软件中的闭合命令或工具，将绘制的线段和圆弧连接起来，形成一个封闭的区域。

cad求面域面积的方法

cad求面域面积的方法一、面域的概念。

1.1 首先呢，咱得知道啥是面域。

在CAD里呀，面域就像是一个封闭的区域，它可不是简单的线条围成的图形哦。

就好比一个有边界的小王国，这个边界是封闭的，里面的空间就是咱们要研究的面域。

比如说一个圆形、矩形或者是多边形，只要它的线条是首尾相连封闭起来的，就有可能成为一个面域。

这就像咱们日常生活中的围栏围起来的一块地，地里面的空间就是面域的概念啦。

1.2 不过呢，这里面有个小讲究。

有时候咱们画的图形看起来是封闭的，但实际上可能存在一些小缝隙或者重叠的部分，这时候就不能直接形成面域了。

就像盖房子，要是砖头之间有缝隙或者垒重了，这房子就不结实，在CAD里这个图形也就不能顺利变成面域。

二、创建面域的方法。

2.1 那怎么创建面域呢？在CAD里有个专门的命令，就叫“面域”，这名字简单直接，就像它的功能一样实在。

咱们选中要创建面域的封闭图形，然后输入这个命令，就像是给CAD下达了一个魔法指令一样，它就会把这个图形变成面域啦。

比如说咱们画了一个很标准的矩形，全选这个矩形的四条边，然后输入“面域”命令，这个矩形就摇身一变成了一个面域。

2.2 还有一种情况，如果是多个封闭图形，咱们想把它们合并成一个面域，这时候就要用到另外一个小技巧啦。

可以先把每个图形都创建成面域，然后使用“布尔运算”，这个布尔运算听起来高大上，其实就像咱们玩拼图一样。

把这些小面域通过布尔运算中的“并集”操作，就可以把它们合并成一个大的面域啦。

这就好比把几个小地块拼成一个大地块，多方便呀。

三、求面域面积的操作。

3.1 等咱们有了面域之后，求面积就简单多啦。

在CAD里有个“查询”功能，就像一个小侦探一样，能帮咱们找出面域的各种信息，其中就包括面积。

咱们找到这个“查询”功能，然后选择面域，它就会把面积这个小秘密告诉咱们啦。

比如说咱们创建了一个圆形的面域，通过查询功能，它就会准确地告诉咱们这个圆形面域的面积是多少，精确得很呢。

CAD面域截面惯性矩计算(Φ48×35mm钢管)

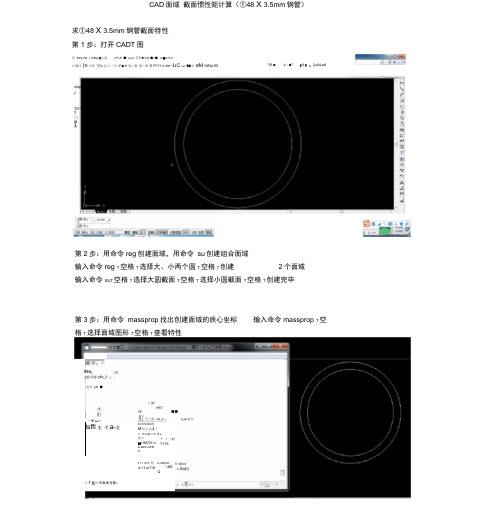

CAD 面域截面惯性矩计算（①48 X 3.5mm 钢管）求①48 X 3.5mm 钢管截面特性第1步：打开CADT 图第2步：用命令reg 创建面域，用命令 su 创建组合面域输入命令reg T 空格T 选择大、小两个圆T 空格T 创建2个面域输入命令SUT 空格T 选择大圆截面T 空格T 选择小圆截面T 空格T 创建完毕第3步：用命令 massprop 找出创建面域的质心坐标输入命令massprop T 空格T 选择面域图形T 空格T 查看特性?K ■ 4 : ■*?鼻？ .|| aALwtfIsffl 土弋a-土Ki 5?Z-Si47|M 盯儿丸】丁£ 112-3A = 5. ifi ;: 豐土 IT T lM741<i. Xi BZ3.CZ3E Ti卞・』亍耐 71?Ait 11 n it?T 為Jt 11.mT ifliL-ifrDOO“ dfEQ* F 盂一杆■■方写-_岸 ElFk W £ j <fiBwi ?入咼 fc A l Z* ■ e=e< 任刑"H-Nl ■=■ .tli E WTCH口嗪曰|N 卫吟 *|?o 总 I 丿声 If ■ It 誉丄暫 V!・黔 E P? l? n.irtrt -I J C SM ?■少 B M hAtu Mtt4ri选峰对拿匕#ir .1 --第4步：用ucs命令将坐标轴原点移至面域图像的质心UCS T空格T m T空格T输入坐标T空格I 玄 EE 厂叵 HE 匹衣：ID rr>/#?£ni. T B" <a 上一 ?'? : n jfll 酹帛 / ifcllt fwrsm/y性迄驴？ . U 丕：i 町暫宝：U 吋暑 ——豊网.d j 加駆・*匠艸上ai.# i.eA 回上1巴？ ras鬥 AiAdDMimi ； 'Dfl 换 M. ■斥 |; ■ V "2 2 氓|F Mb.*A£Ei *T ： u Z*T. 飞 M 呻 m-Frfi E 二即？bi-i £叩 E 「■. 26』5 A 3(h fl 、：一 :汕 :'■■■H it电梅m ?鼻 *费」113 Z J Z a J O 2广回azo?FW?■M"RdJlflr ?N E 廛血J QA节+ 却 oJ B*」口口I「”*W 谭.丹才■ ?氐五血 H'T IH :昌眄“*AilP ?*: On XliT, E=fi jr :IP 斗刁 * J * EC da 孑「占 *i.E ■巧■■I_"jqra口EAnj*NW :? > ?3 + o J 任 9E ■ =M ■ b>-l E 叩“W 疋丸 £ ALdlr 3■■B dBv'Uradi』嘤貝：？=第5步：输入命令 massprop f 空格f 选择面域图形f 空格f 查看特性吒型制I 型舸■遡瀏I 丄諭I 檜胡I 朗胃圃轲恐魁穹I 拒形骨存换管 r 圆舸直世DI [4d mn壁辰t :[35忖首r 吉晋1甬抑棉》，*? J 严？IT M£黒而圻印P 退出E至直壯l A h-J12.107皿4K ；1.57Bcm扱馳矩Ip凸③4pnn-410 155ER13戦直IE 艇配 4.533 cm2单用車隼甲1041 LyAii毎粉衷面积： .151ti2/n输入議面爲额;程帛话厅中…回201人11/504-0 W Edition 0品之裁直特*性§1A04第6步：计算截面的抵抗矩Wx 仁惯性矩lx 边界框Y 的一个值 Wx2=惯性矩lx 边界框Y 的另一个值 Wy 仁惯性矩ly 边界框X 的一个值 Wy2=惯性矩ly 边界框X 的另一个值W y =l y /x=12.1867/2.4=5.078cm 3抗扭系数=5.078 X 2=10.156 cm2 2 'i x = V (明？？)= V (12.1867/4.893 ) =1.578cm2 2i x = V (??/??) = V (12.1867/4.893 ) =1.578cm 第7步：计算截面的面积矩保留要计算面积矩的部分，按前述方法生成面域，查询面域特性 S=亥部分的面积濒心坐标 Y 值CWAI /1A?； (OB]/x — -f'iH/HIS Avi IW )/K /T /?/E 5cfi,fl P ft>! S&2.? ?, £4.011!|X E 7?电萌口VHXc □? 30DU豐二垮给电二-「是IY I /B E IIH!1.4330"Jr40A 0屯[1 ,DMO a.QC33 二 MP rGW x =l x /y=12.1867/2.4=5.078cm3面祖! 也界雇i锻FIvcs tTfltjA|c掴左靳區.上車：二向鼻度怯门會牛:”昭邊誓对施-投列1 ?牛I : 截面惯性矩W : 截面抵抗矩（截面模量、抗弯截面系数）i : 旋转半径（惯性半径、回转半径）S: 面积矩A : 面积W x=I x/yW y=l y/XS x=A ? yS y=A ? x2 ,i x= V （???/??）i y= V （?????）。

CAD面域

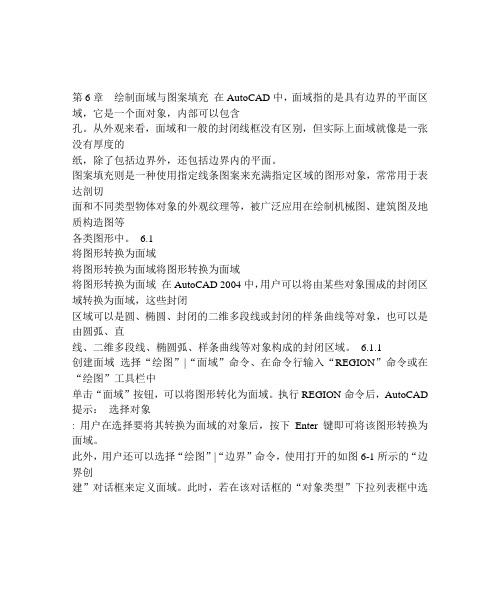

第6章绘制面域与图案填充在AutoCAD中，面域指的是具有边界的平面区域，它是一个面对象，内部可以包含孔。

从外观来看，面域和一般的封闭线框没有区别，但实际上面域就像是一张没有厚度的纸，除了包括边界外，还包括边界内的平面。

图案填充则是一种使用指定线条图案来充满指定区域的图形对象，常常用于表达剖切面和不同类型物体对象的外观纹理等，被广泛应用在绘制机械图、建筑图及地质构造图等各类图形中。

6.1将图形转换为面域将图形转换为面域将图形转换为面域将图形转换为面域在AutoCAD 2004中，用户可以将由某些对象围成的封闭区域转换为面域，这些封闭区域可以是圆、椭圆、封闭的二维多段线或封闭的样条曲线等对象，也可以是由圆弧、直线、二维多段线、椭圆弧、样条曲线等对象构成的封闭区域。

6.1.1创建面域选择“绘图”|“面域”命令、在命令行输入“REGION”命令或在“绘图”工具栏中单击“面域”按钮，可以将图形转化为面域。

执行REGION命令后，AutoCAD 提示：选择对象: 用户在选择要将其转换为面域的对象后，按下Enter键即可将该图形转换为面域。

此外，用户还可以选择“绘图”|“边界”命令，使用打开的如图6-1所示的“边界创建”对话框来定义面域。

此时，若在该对话框的“对象类型”下拉列表框中选择“面域”选项，那么创建的图形将是一个面域，而不是边界。

在AutoCAD 2004中创建面域时，应注意以下几点：? 面域总是以线框的形式显示，用户可以对面域进行复制、移动等编辑操作。

? 在创建面域时，如果系统变量DELOBJ的值为1，AutoCAD在定义了面域后将删除原始对象；如果DELOBJ的值为0，则在定义面域后不删除原始对象。

? 如果要分解面域，可以选择“修改”|“分解”命令，将面域的各个环转换成相应的线、圆等对象。

瘽妗嗭紝涔熷彲鍗曞嚮榧犳?中文版AutoCAD 2004基础教程? 130 ? 图6-1 “边界创建”对话框6.1.2 对面域进行布尔运算布尔运算是数学上的一种逻辑运算。

三维cad螺旋线扫掠成为实体螺纹牙型面域参数

在三维CAD软件中，创建螺旋线并扫掠成实体螺纹牙型面域通常涉及以下参数：
1. 螺旋线参数：
* 螺旋线的高度：表示螺旋线在垂直方向上的延伸距离。

* 螺旋线的半径：表示螺旋线的半径大小。

* 螺旋线的螺距：表示螺旋线相邻两个圈之间的距离。

* 螺旋线的圈数：表示螺旋线的总圈数。

2. 扫掠参数：
* 扫掠路径：表示扫掠的路径，通常是一个与螺旋线形状相似的路径。

* 扫掠截面：表示扫掠的截面形状，通常是一个圆或其他形状，用于创建螺纹的牙型面域。

* 扫掠方向：表示扫掠的方向，通常与螺旋线的旋转方向相同。

通过调整这些参数，你可以创建出不同形状和大小的螺纹牙型面域。

请注意，具体的参数名称和设置方式可能会因不同的三维CAD软件而有所不同。

CAD中的实体操作和面域编辑方法

CAD中的实体操作和面域编辑方法在CAD设计软件中，实体操作和面域编辑是非常重要的技巧，能够帮助我们更加高效地创建和修改模型。

本文将介绍几种常用的实体操作和面域编辑方法，帮助读者更好地利用CAD软件进行设计工作。

1. 实体操作方法实体操作是指对CAD中的实体进行移动、旋转、缩放等操作。

常见的实体操作方法有以下几种：- 移动：选中实体后，使用移动工具将其拖动到目标位置。

也可以输入指定的坐标值进行精确移动。

- 旋转：选中实体后，使用旋转工具点击实体的中心点进行旋转操作。

也可以输入旋转角度进行精确操作。

- 缩放：选中实体后，使用缩放工具点击实体的参考点进行缩放。

也可以输入缩放比例进行精确操作。

- 复制：选中实体后，使用复制工具点击实体的参考点进行复制。

也可以输入复制的个数和间距进行精确操作。

- 镜像：选中实体后，使用镜像工具选择镜像轴进行镜像操作。

也可以输入指定的镜像轴进行精确操作。

2. 面域编辑方法面域编辑是指对CAD中的面域进行曲线修剪、填充、修改等操作。

常见的面域编辑方法有以下几种：- 曲线修剪：选中面域后，使用曲线修剪工具点击需要修剪的曲线，即可将其修剪为面域的边界。

- 填充：选中面域后，使用填充工具点击面域内部即可对其进行填充。

也可以输入指定的填充颜色和样式。

- 修改边界：选中面域后，使用修改边界工具点击面域边界上的点进行修改，可以调整面域的形状。

- 合并面域：选中多个面域后，使用合并面域工具将它们合并为一个面域，可以选择保留或删除原来的面域。

- 分割面域：选中面域后，使用分割面域工具点击面域内的点进行分割操作，形成新的面域。

- 对齐面域：选中多个面域后，使用对齐面域工具选择参考点进行对齐操作，使得它们的边界对齐。

总结CAD中的实体操作和面域编辑方法是设计师们必备的技巧。

通过灵活运用这些方法，我们能够更加高效地进行模型的创建和修改。

希望本文介绍的实体操作和面域编辑方法能够帮助读者提升设计效率，创造出更加精美的作品。

cad图形无法创建面域

CAD图形无法创建面域1. 背景CAD是计算机辅助设计的缩写，广泛应用于建筑、机械、电子等领域。

在CAD软件中，可以创建各种图形和模型，并进行编辑和修改。

然而，有时候我们会遇到一些问题，例如无法创建面域。

本文将探讨一些可能导致CAD图形无法创建面域的原因，并提供相应的解决方案。

2. 原因分析2.1 图形闭合性问题图形闭合性是指一个图形是否完全封闭的特性。

在CAD中，要创建一个面域，图形必须是闭合的。

否则，CAD软件将无法识别该图形为一个面域。

原因可能是由于图形中存在缺失的线段或面片，或者线段或面片重叠造成的。

解决方案：检查图形是否完全封闭，确保所有的线段都连接到了其他线段的端点，并且没有重叠的线段或面片。

如有需要，使用CAD软件提供的修复功能，自动修复图形中的错误。

2.2 图形拓扑关系问题图形拓扑关系是指图形中各个元素之间的关系，如相邻、相交、重叠等。

图形拓扑关系不正确可能导致CAD软件无法正确识别图形为一个面域。

解决方案：检查图形中各个元素之间的拓扑关系，确保它们符合预期。

使用CAD软件提供的修复功能，如修复相交线段、合并相邻线段等，以确保图形的拓扑关系正确。

2.3 图形数据质量问题图形数据质量是指图形数据的准确性和完整性。

如果图形数据存在错误或缺失，CAD软件可能无法正确创建面域。

解决方案：检查图形数据的质量，确保其准确性和完整性。

如果图形中存在错误或缺失的数据，需要进行修复或补充。

使用CAD软件提供的数据修复功能，如修复断开的线段、填充缺失的线段等。

3. 解决方法3.1 修复错误图形如果图形存在缺失的线段或面片，可以使用CAD软件提供的修复功能，如自动修复图形中的错误、闭合线段、填充缺失的区域等。

这些功能可以帮助修复图形中的错误，确保图形闭合并创建正确的面域。

3.2 修复拓扑关系错误如果图形中的拓扑关系不正确，可以使用CAD软件提供的修复功能，如修复相交的线段、合并相邻的线段等。

这些功能可以帮助修复图形中的拓扑关系错误，确保图形能够正确识别为一个面域。

CAD判断点是否在面域内

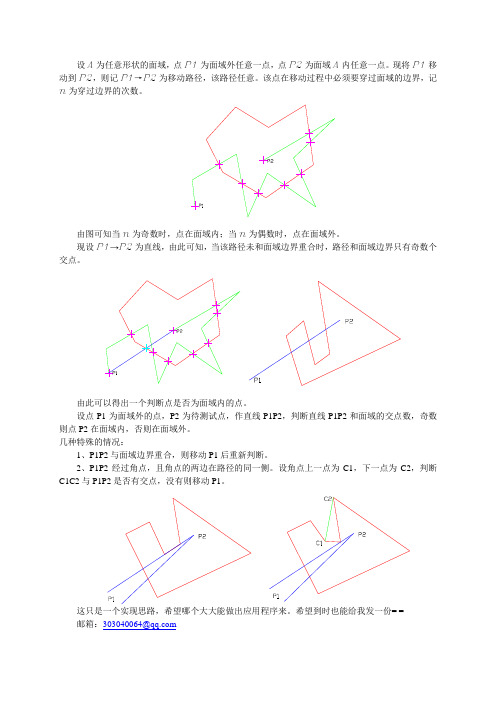

设A为任意形状的面域，点P1为面域外任意一点，点P2为面域A内任意一点。

现将P1移动到P2，则记P1→P2为移动路径，该路径任意。

该点在移动过程中必须要穿过面域的边界，记n为穿过边界的次数。

由图可知当n为奇数时，点在面域内；当n为偶数时，点在面域外。

现设P1→P2为直线，由此可知，当该路径未和面域边界重合时，路径和面域边界只有奇数个交点。

由此可以得出一个判断点是否为面域内的点。

设点P1为面域外的点，P2为待测试点，作直线P1P2，判断直线P1P2和面域的交点数，奇数则点P2在面域内，否则在面域外。

几种特殊的情况：
1、P1P2与面域边界重合，则移动P1后重新判断。

2、P1P2经过角点，且角点的两边在路径的同一侧。

设角点上一点为C1，下一点为C2，判断C1C2与P1P2是否有交点，没有则移动P1。

这只是一个实现思路，希望哪个大大能做出应用程序来。

希望到时也能给我发一份= =
邮箱：303040064@。

CAD-面域-截面惯性矩计算(Φ48×3.5mm钢管)

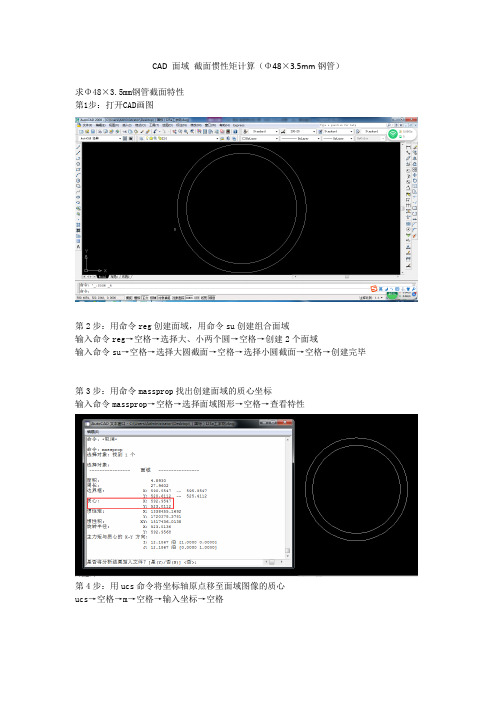

CAD 面域截面惯性矩计算（Φ48×3.5mm钢管）求Φ48×3.5mm钢管截面特性第1步：打开CAD画图第2步：用命令reg创建面域，用命令su创建组合面域输入命令reg→空格→选择大、小两个圆→空格→创建2个面域输入命令su→空格→选择大圆截面→空格→选择小圆截面→空格→创建完毕第3步：用命令massprop找出创建面域的质心坐标输入命令massprop→空格→选择面域图形→空格→查看特性第4步：用ucs命令将坐标轴原点移至面域图像的质心ucs→空格→m→空格→输入坐标→空格第5步：输入命令massprop→空格→选择面域图形→空格→查看特性第6步：计算截面的抵抗矩Wx1=惯性矩Ix÷边界框Y 的一个值Wx2=惯性矩Ix÷边界框Y 的另一个值Wy1=惯性矩Iy ÷边界框X 的一个值Wy2=惯性矩Iy÷边界框X 的另一个值W x =I x /y=12.1867/2.4=5.078cm 3W y =I y /x=12.1867/2.4=5.078cm 3抗扭系数=5.078×2=10.156 cm 3i x =√（I x /A ）2=√（12.1867/4.893）2=1.578cmi x =√（I x /A ）2=√（12.1867/4.893）2=1.578cm第7步：计算截面的面积矩保留要计算面积矩的部分，按前述方法生成面域，查询面域特性 S=该部分的面积×质心坐标Y 值S x =A ·y=2.4465×1.4194=3.472cm 3I：截面惯性矩W：截面抵抗矩（截面模量、抗弯截面系数）i：旋转半径（惯性半径、回转半径）S：面积矩A：面积W x=I x/yW y=I y/xS x=A·yS y=A·x2i x=√（I x/A）2i y=√（I y/A）（注：可编辑下载，若有不当之处，请指正，谢谢!）。

CAD 如何进行面域和区域选择

CAD 如何进行面域和区域选择CAD（计算机辅助设计）软件是现代工程、建筑和制图行业中广泛使用的工具之一。

在CAD软件中，面域和区域选择是非常重要的操作，它可以帮助用户快速选择并编辑特定的几何形状或图形。

面域选择是指选择一个或多个完整的面域，而区域选择是指选择位于特定区域内的所有对象。

下面将介绍几种常见的CAD软件中进行面域和区域选择的技巧。

1. 矩形窗口选择：这是最常用的选择方式之一。

在CAD软件中，可以使用鼠标拖动来创建一个矩形选择窗口，所有位于这个窗口内的对象都会被选中。

可以根据需要选择不同大小的矩形窗口。

2. 多边形选择：如果需要选择不规则形状的面域或区域，可以使用多边形选择。

在CAD软件中，通过依次点击鼠标来创建多边形的边界，最后双击来完成选择。

这种方式适用于需要精确选择特定区域的情况。

3. 点选选择：对于较小的面域或区域，可以使用点选选择方式。

简单地点击选中一个或多个对象来进行选择操作。

对于一些细小且密集的几何体，可以使用这种方式来避免选择错误。

4. 单键选择：如果只需要选择一个面域或区域，可以直接点击鼠标右键来进行单键选择。

这种方式适用于选择单个对象的情况。

除了以上几种选择方式，CAD软件还提供了一些进阶的选择功能，例如通过属性进行选择、根据名称进行选择等。

这些功能可以根据具体的需求来选择和使用。

在进行面域和区域选择后，CAD软件会将选中的对象高亮显示，用户可以对这些对象进行编辑、移动、复制等操作。

此时，可以利用CAD软件提供的工具栏和菜单栏来完成相应的操作。

需要注意的是，面域和区域选择操作在不同的CAD软件中可能略有差异，具体的操作方式可以参考所使用软件的帮助文档或教程。

掌握面域和区域选择的技巧可以提高CAD软件的使用效率，减少操作的时间和工作量。

综上所述，面域和区域选择是CAD软件中非常重要的操作之一。

通过熟练掌握矩形窗口选择、多边形选择、点选选择和单键选择等技巧，可以提高CAD软件的使用效率，并且更加方便快捷地进行编辑和操作。

cad如何快速面域

cad如何快速面域
cad如何快速建立面域呢?下面店铺把方法都教给大家，一起来学习吧。

cad如何快速面域的方法一：
CAD面域的快捷键： bo 。

在弹出的创建边界面板，对象类型选择面域。

如下图。

拾取点即点击要创建面域位置。

bo命令全称为boundary ，使用由对象封闭的区域内的指定点，定义用于创建面域或多段线的对象类型、边界集和孤岛检测方法。

拾取点
根据围绕指定点构成封闭区域的现有对象来确定边界。

孤岛检测
控制 BOUNDARY 是否检测内部闭合边界，该边界称为孤岛。

对象类型
控制新边界对象的类型。

BOUNDARY 将边界作为面域或多段线对象创建。

cad如何快速面域的方法二：
面域命令是 REG
在命令行输入 reg 空格鼠标左键选择需要面域的闭合线条，空格确定即可。

但是在面域直线需要做到以下2点：
1.线条必须完全闭合，并且在同一个平面上。

2.没有重合的线条。

组合面域命令

组合面域命令组合面域命令是电脑辅助设计（CAD）中的一种命令，用于将多个面域合并成一个复合面域。

在建筑设计、机械工程和制造业等领域，组合面域命令是十分常用的。

本文将介绍组合面域命令的相关参考内容。

首先，许多CAD软件都支持组合面域命令，比如AutoCAD、SolidWorks、SketchUp等。

这些软件都提供了详细的用户手册和教学视频，以帮助用户学习如何使用组合面域命令。

这些手册和教学视频一般都可以在软件官方网站或在线资源库中找到。

其次，互联网上也有许多关于组合面域命令的教程、博客和论坛帖子。

这些内容通常由CAD专家或从业者撰写，包含了对组合面域命令的详细解释和实际应用案例。

其中一些网站还提供了免费的CAD文件和模型下载，供用户参考和使用。

例如，AutoCAD China社区是一个专门针对中文用户的AutoCAD论坛，其中有大量帖子和教程讲解了如何使用组合面域命令。

除此之外，国外网站CADTutor和GrabCAD也提供了大量的面向初学者和高级用户的CAD教程，其中包含了组合面域命令的应用技巧。

此外，一些在线教育平台如Coursera和Udemy也提供了与组合面域命令相关的CAD课程。

这些课程通常由经验丰富的教师或CAD专家授课，包含了理论知识和实际应用练习，让学习者能够更好地掌握组合面域命令的使用方法。

最后，关于组合面域命令的书籍和参考资料也是十分丰富的。

其中不乏一些经典的CAD教科书，如《AutoCAD 2018 and AutoCAD LT 2018 Essentials》和《SolidWorks 2018 Basic Tools》等。

这些书籍不仅详细介绍了组合面域命令的使用，还提供了大量的实例和练习题，适合不同层次的读者使用。

总之，组合面域命令是CAD中不可或缺的功能之一，学会使用这一命令，将会大大提高绘图效率和精度。

如果您想学习使用组合面域命令，可以参考以上提到的各种资源，结合实际应用去不断探索和实践。
