CAD学习笔记
aotucad笔记
1.21、应用于电子电气可以绘制电路图和仿真，环境模拟等等1.3、1、找一些图纸，从简单的开始，一步一步在电脑上用autocad画出来！2、学习一段时间后，试着不参照样例自己作图，然后打印出来，建立信心。
3、熟练各种命令，参数修改等。
注意：autocad是通过两对角点来确定范围的，不是通过拖动来确定选择范围。
2.31、ucsicon：输入选项2.41、重复上次命令，可以在结束后按回车键，也可以单击鼠标右键然后选择重复上次命令。
2.51、设置绘图边界命令：输入limits或者在格式菜单栏中找到图形边界。
2.61、用户自定义菜单：管理—>自定义设置用户界面——>在菜单（等）新建——>将命令拉到新建。
2、十字光标的设置：工具—>选项—>显示—>十字光标。
3、命令行的隐藏与显示：ctrl+94、命令文本的调用：F22.71、强制画水平或垂直：F82.81、矩形命令：rec3.31、偏移命令：O2、圆角命令：F3、距离测量：di4、修剪命令：tr4.11、定数等分：divide （或者绘图菜单—>点）2、绘制点：point （或者绘图菜单—>点）4.31、直线命令：l2、射线命令：ray3、构造线：xline注意：输入U，回车就是返回上一步！4.5画圆：1、圆心、半径画圆2、两点画圆3、相切、相切、半径画圆等圆命令：C4.6画弧：1、三点画弧2、圆心、起点、端点画弧3、起点、圆心、角度画弧4、起点、圆心、长度画弧等11种圆弧命令：arc4.7椭圆绘制：1、中心、两轴端点2、定义两轴椭圆弧绘制：先画椭圆，然后是在椭圆上确定两点。
4.8圆环命令：Donut4.9矩形：rec4.10多边形命令：Polygon4.11复制命令：co旋转命令：ro重复上次命令：空格5.1绘制多线：mline （绘图菜单）调出多线样式：mlstyle （格式菜单）编辑多线：mledit （修改菜单）十字打开等5.21、多段线命令：pline2、多段线编辑（编辑菜单—>对象）5.3绘制与编辑样条曲线1、绘制曲线：最后要指出起点切向和端点切向；第一点决定位置，第二点决定曲率。
CAD学习笔记
如果出图比例是1：2，那么线型比例应该设置为2
4.冻结
①不能冻结当前图层
②RE不能重新生成
③可以添加图形元素，不能删除、修改。
④不能打印
5.样板
样板可以理解为画图形的三角板。
新建样板或另存为DWT样板格式
CTRL+S
打开CAD直接是想要的样板格式的设置方法：
相对坐标：从中间开始
本节课快捷键总结：
F8打开关闭正交
2016年6月6日
第三讲绘图的辅助手段工作效率提升(偏移.修剪)
1.对象捕捉:找到、捕捉精确的点或特殊的点
对象捕捉的设置：
2.对象追踪：①草船借箭②蚂蚁上树
3.栅格：F7相当于坐标纸。
4. 正交：F8绘制水平或垂直的线；正交能完成的极轴都可以
5.极轴：F10极轴能完成的正交不可以
②特征：无限长的直线
③
④水平H和垂直V都是做参考用的。
角度A：
二等分B：评分角
偏移O：一般不用，和O偏移是一样的。
⑤
2.倒角
①倒圆角F
倒圆角是外切圆的圆角，不能倒内切圆的圆角。要想出现外切的圆角，只能是C—T相切半径的画圆。
1.圆角变直角
半径值设为0，圆角就可以变直角了。或者输入F——按下SHIFT键就可以了。
②FROM：参考点不统一，只能追踪一次。（格式：@+长度+角度例如@5<142切记，中间不加逗号）
③UCS：参考点统一。（自定义坐标，UCS+空格*2返回世界坐标）
2.角度的定义：
①从起点位置引一条水平向右的辅助线，计算的是对象线与水平向右的直线之间的夹角。
②顺负逆正
CAD制图实习日记20篇
CAD制图实习日记【20篇】下面为大家提供CAD制图实习日记20篇，感兴趣的朋友不妨看看哦!希望对你们也有所启发!3月1日继续上班，做弱电消防平面图。
并把已经画过的部分出错的地方改正了。
发现问题还是蛮多的。
很多小问题。
改了整整一天。
3月2日今天我的图已经完成了。
给师傅看了，说我做的很好。
虽然很忙，但是我很开心。
3月3日刚到，有个同事让我先熟悉一下天正CAD，发现我还有很多命令没有掌握，并告诉我了一些常用的快捷键，他给了我一份工程图让我进行描图，看图的工作，不懂得查规范，再看不懂就问他。
这张图纸是一份曾经做过的工程图，里面有照明和弱电的设计，但没有消防设施的设计，很简单，我今天要把照明和照明系统图掌握了。
今天同事们很忙碌，我却很清闲，我发现很多东西我还没有掌握，以后要学的东西还很多。
这里的每一个人画图的速度都相当快，我站在旁边看得时候，往往是没看到他们敲击任何命令，只听到劈里啪啦的键盘声和滴滴的鼠标点击声，图形就很快的出来了，而我却连他们的画图思路都还没看明白。
好快，手指就像在键盘上跳舞一样。
我有点心慌，我能不能做到向他们这样啊。
3月4日今天，操作了几个简单的命令，L是画直线，E是删除，S是拉伸，T是修剪，C是复制，M是移动......绘图的时候还可以设置对象捕捉的功能，用起来非常方便。
这比起用手绘图要快多了，想到上学期期末的那几个课程设计手画的图，花了我多少时间啊，从早到晚不停的画，拿到电脑上，一个小时可以当一天来用。
不过话又说回来了，只有通过手绘图才能加深对那些细部的理解和认识，为cad 制图打下坚实的基础。
3月5日经过这几天的练习，我慢慢的发现，画图是可以慢慢上手的。
越来越熟悉了。
到现在一般的操作都掌握了，还把一些常用的操作设置成了快捷键。
哈哈，这样增强了不少的信心。
第一周我就这样学习和熟悉着CAD的操作，也可以说实习生活真正的开始了，我充满着期待。
我带着一个笔记本，一些不懂的地方我就去问师傅，然后把它们记下了。
绝对实用!!CAD技巧总结,CAD快捷键,天正学习笔记
首先，我想和百度文库的管理员说明一下，这篇文章绝对是我自己总结了两年的经验，请不要不允许我公开此文，老是说要我检查是否在文档内容、标题、简介中加入了任何与宣传推介有关的语句或联系方式.了可以吗？！！？！？！？绝对实用的文章,CAD技巧总结,CAD快捷键,天正学习笔记,是作者在工作过程中不断总结归纳的,总结了两年了,还在不断发现并总结,是不得多得的学习天正CAD的教程及方法天正在工作中使用AutoCAD时，会用到各种各样的第三方工具箱。
但是大部分的第三方工具箱都得手动加载，费时费力。
本文介绍了启动AutoCAD时自动加载第三方工具箱。
步骤：工具---加载应用程序---内容----添加（高版本天正可以转到相应级别低版本即可打开，但是高版本CAD要转到当前使用版本CAD更低版本才可以，比如用的是2007CAD，到底版本就要导出到2004才可以打开越高版本的天正越好用，但是天正2014的某些功能没有天正7好用，比如图库，建议两个版本一起安装经实践，CAD2009以上版本太花哨，2008的功能基本可以满足使用要求。
2009以上版本用来自动修复图形或者检查图形未闭合部位即可。
CAD2008打印的时候会有图形缺失，解决方法：文件—绘图实用程序—核查—是否检查错误，输入Y，回车，在打印即可。
或者将CAD图形复制到另一个文件中。
），CAD快捷键（网上那篇3天学会CAD整理版）蓝色字体标示认为有用的除了此篇文章，还要看其他“我CAD技巧”开头的文件，在百度文库按：技巧，经验，心得，体会，总结等字眼搜索天正自定义工具栏设置方法：ZDY-空格-工具条-选择相应菜单组中的命令-加入-确定重装天正和CAD要设置的一．D:\快盘\▌我，所有建筑设计相关的东西文件夹\软件\CAD快捷键文件acad.pgp二．我CAD技巧2，CAD设置，选打钩的,作者的CAD界面功能键摆放习惯.jpg三．我设置的天正快捷键：`TResetLayer图层恢复1 TOffLayer关闭图层2 TSelObj对象选择4 TMkHide局部隐藏0TLocVis局部可见6TUnHide恢复可见7TDragCopy自由复制8TDragMove自由移动9PAN平移vrevcloud修订云线3TOffOtherLayer关闭其他5TDimMP逐点标注KTHatchAddHole图案加洞GTDimWall墙厚标注一，三还可以用自定义中的导出，导入来实现二，四．工具---加载应用程序---内容---（加载“D:\快盘\▌我，所有建筑设计相关的东西文件夹\软件\”中的以下两个内容）多段线添加顶点,使用方法，在CAD中输入命令AP按提示加载后，再输入命令APV（现改为AQ了）即可加载.lsp CAD工具箱5.8,我设置的贱人工具箱快捷键：Y和jr两个.VLX五．我：有时候需要修复CAD，不要用安装包里的ACAD.MSI，经测试是修复不了的，点控制面板卸载程序里的卸载，出现的界面里有修复功能。
Autocad学习详细笔记学习记录、CAD
Autocad 作业――代笔录参照红色部分“例一”用自己的“白话文”语言写出每节课所学以下命令的作用和详尽步骤，把作业写在笔录本上以备老师检查，该作业可用来取代自己的学习笔录：Autocad 平面部分第一节：例一：1、【直线】命令的作用及划直线有几种方法：答：【直线】命令用来划线段，方法是先给出第一点，再给出下一点，而后会从第一点到第二点连出一条直线。
能够重复的给出下一点这样能够划无数条首尾相接的线段，想结束时打回车键结束。
方法：①绝对坐标法（200， 100 回车）②相对坐标法（@200 ， 0 回车）③直接长度法（200 回车）④极坐标法（@200<45 回车）2、【删除】命令的作用和选择对象的 3 中方法：点选法，框选法，交错法。
第二节：图中项的种类颜色粗细用“特征”工具栏设定1、【修剪】作用及详尽步骤：1。
一次修剪：点”修剪”图标 ,选择剪切处（即剪刀要走过的路线），而后回车，再选择被剪除部分。
2。
多把剪刀时挨次选择剪切处：最外侧结点以外和两剪切处之间可被剪除。
交错法选择时两结点之间可被剪除。
2、【延长】作用及详步骤：点击“延长” 图标后选择’“ 墙”（要延长终点所在的线）回车再在要被延长的线上离墙近的点。
线延长后与“墙”线段午交点的不可以延长3、【复制】作用及详尽步骤“ 复制”---选择对象而后回车再随意点击一点再点击另一点则能使对象沿这两点所在线的方向复制到离对象这两点线段距离远处。
4、【镜像】作用及详尽步骤：类上，注意正交、能否删除原图像：镜像与复制的差别直接回车不删除原对象， Y 回车删除。
5、【挪动】作用及详尽步骤，类上。
6、【圆】的作用，说出告诉计算机长度的 3 中方法，详述画圆的 4 中方法。
相切是选的相切线不是相切点，输入T 回车——选择相切线或圆而后输入半径；直接法：（直接确立圆心后）直接输入圆半径（或输入 D 回车在输入的数值为圆的直径）；一点法：（先直接确立圆心后）任点一点（即确立了圆的半径）；两点法：（输入2P 回车）直接两点间线短距离为半径；三点法：（输入 3P 回车）琢个点击三点7、直接选择线可控制线拉伸和压缩第三节：1、【结构线（无穷长直线）】的作用及 6 中划线的方法：指定点：直接指定两点；水平（H）：输入 H 回车再确立一点，只好画出经过这一点的水平结构线；垂直（ V）：输入 V 回车在确立一点，只好画出竖直结构线；角度（ A）：输入 A 回车而后就有两种做法①输入 O 回车——再输入某一角度回车——最后确立线要经过的点，则画出的线有必定角度②输入（参照） R 回车（或直接回车）——选择一线在输入角度回车则所画的线输入的角度是相对所选的线为基准的；二均分（ B）：输入 B 回车——选择某一角的极点——选角的起点——选角的终点，则所画的线为该角的角均分线；偏移（ O）（相当于复制）：输入O 回车①指定偏移距离（可用两点法）——选择偏移对象——确立偏移的对方向（可连续操作）②输入（经过） T（或直接回车）回车——选择要偏移的对象——选摘要经过的点。

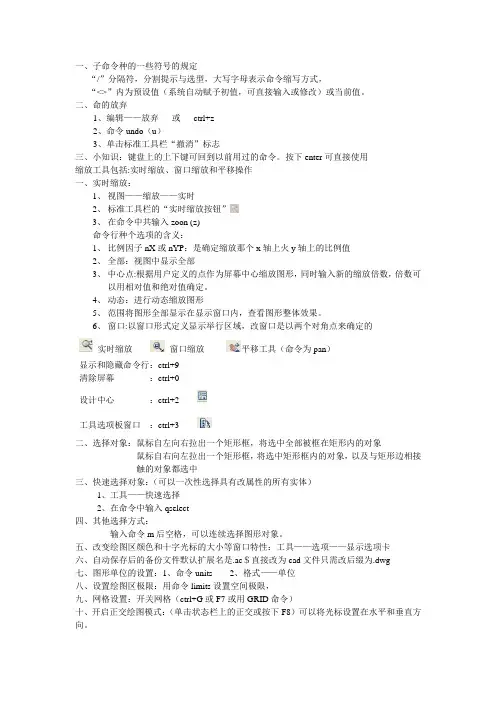

cad2007学习笔记
一、子命令种的一些符号的规定“/”分隔符，分割提示与选型，大写字母表示命令缩写方式，“<>”内为预设值（系统自动赋予初值，可直接输入或修改）或当前值。
二、命的放弃1、编辑——放弃或ctrl+z2、命令undo（u）3、单击标准工具栏“撤消”标志三、小知识：键盘上的上下键可回到以前用过的命令。
按下enter可直接使用缩放工具包括:实时缩放、窗口缩放和平移操作一、实时缩放：1、视图——缩放——实时2、标准工具栏的“实时缩放按钮”3、在命令中共输入zoon (z)命令行种个选项的含义：1、比例因子nX或nYP：是确定缩放那个x轴上火y轴上的比例值2、全部：视图中显示全部3、中心点:根据用户定义的点作为屏幕中心缩放图形，同时输入新的缩放倍数，倍数可以用相对值和绝对值确定。
4、动态：进行动态缩放图形5、范围将图形全部显示在显示窗口内，查看图形整体效果。
6、窗口:以窗口形式定义显示举行区域，改窗口是以两个对角点来确定的实时缩放窗口缩放平移工具（命令为pan）显示和隐藏命令行：ctrl+9清除屏幕：ctrl+0设计中心：ctrl+2工具选项板窗口：ctrl+3二、选择对象：鼠标自左向右拉出一个矩形框，将选中全部被框在矩形内的对象鼠标自右向左拉出一个矩形框，将选中矩形框内的对象，以及与矩形边相接触的对象都选中三、快速选择对象：（可以一次性选择具有改属性的所有实体）1、工具——快速选择2、在命令中输入qselect四、其他选择方式：输入命令m后空格，可以连续选择图形对象。
五、改变绘图区颜色和十字光标的大小等窗口特性：工具——选项——显示选项卡六、自动保存后的备份文件默认扩展名是.ac＄直接改为cad文件只需改后缀为.dwg七、图形单位的设置：1、命令units 2、格式——单位八、设置绘图区极限：用命令limits设置空间极限，九、网格设置：开关网格（ctrl+G或F7或用GRID命令）十、开启正交绘图模式：（单击状态栏上的正交或按下F8）可以将光标设置在水平和垂直方向。
基于.NET的CAD二次开发学习笔记一：CAD开发入门
基于.NET的CAD⼆次开发学习笔记⼀：CAD开发⼊门1、AutoCAD .NET API由不同的DLL⽂件组成，它们提供⽤于访问图形⽂件或AutoCAD应⽤程序的包含丰富的类、结构、⽅法和事件。
每⼀个DLL⽂件都定义不同的使⽤基于功能的库组织组件的命名空间。
下⾯是你将频繁地要使⽤的AutoCAD .NET API 的三个主要的DLL⽂件:AcDbMgd.dll. 当使⽤图形⽂件中的对象时使⽤这个DLL⽂件。
AcMgd.dll. 当使⽤AutoCAD应⽤程序时使⽤这个DLL⽂件。
AcCui.dll. 当使⽤⾃定义⽂件时使⽤这个DLL⽂件。
注意：在创建CAD项⽬时，需要引⽤到以上DLL，⼀般来说前⾯两个使⽤的较多。
AutoCAD .NET API DLL被引⽤,就必须设置引⽤DLL⽂件的“复制到本地”属性为False。
复制到本地属性确定当Microsoft Visual Studio编译⼯程时是否创建⼀个引⽤DLL⽂件的副本并将它放在与⼯程的程序集⽂件相同的⽬录下。
由于引⽤⽂件已经是AutoCAD附属⽂件，因此，创建引⽤⽂件的副本后当加载程序集⽂件到AutoCAD中时将可能引发意想不到的结果。
2、在.NET 类中加⼊CAD能调⽤的命令，必须⽤到CommandMethod属性,这个属性由Runtime命名空间提供。
代码如下所⽰1Imports Autodesk.AutoCAD.Runtime2Imports Autodesk.AutoCAD.ApplicationServices3Imports Autodesk.AutoCAD.DatabaseServices45Public Class MyHello6 <CommandMethod("Hello")> _7Public Sub Hello()8'获取当前活动⽂档的Editor对象，9Dim Doc As Autodesk.AutoCAD.ApplicationServices.Document = Application.DocumentManager.MdiActiveDocument10Dim Ed As Autodesk.AutoCAD.EditorInput.Editor = Doc.Editor11 Ed.WriteMessage("Hello")1213End Sub14End Class3、CAD项⽬⽣成类库后,可在 AutoCAD 的命令提⽰符中,输⼊netload命令，并选中⽣成的DLL，加载CAD项⽬，即可在CAD中使⽤CommandMethod指定的命令。
AutoCAD完全学习笔记
AutoCAD完全学习笔记AutoCAD 2006完全学习笔记CAD=Computer Aided Design 计算机辅助设计AutoCAD是美国Autodesk公司⽣产的。
⾸次推出是在1982年。
⼯作界⾯：标题栏菜单栏⼯具栏绘图区命令⾏状态栏UCS 图标可见性:视图/显⽰/UCS 图标/（开/关）相对坐标两种格式:直⾓坐标格式：@X的变量，Y的变量极坐标格式：@长度<⾓度注：⾓度始终是与⽔平正⽅向所成的⾓度; ⽔平向右为0 度，逆时针为正，顺时针为负。
表达式中@是相对的意思，是相对于前⼀点作为0，0点。
⾓度是线条与X轴正⽅向的⾓度（直线起始点⽔平向右的⽅向）长度是该线条的长度选择常⽤⽅法：1）从左向右拖动窗⼝选择，要框住才能选中2）以右向左拖动交叉窗⼝选择，只要接触到对象就能选中，包含在其内的也能选中3）点选（按SHIFT 可减少选择，松开后点击对象，可增加选择）4) 全选Ctrl+A5) 过滤、颜⾊、图层选择物体浮动⼯具条的关闭与调⼊：在任意现有浮动⼯具条上按右键屏幕的移动、放⼤与缩⼩:在命令栏输⼊p或pan为⼿形即可移动屏幕三键⿏标：中间键向外滚动为放⼤窗⼝，向⾥滚动为缩⼩窗⼝绘图前的准备⼯作：1、⽂件-新建-Acadiso.dwt(公制) Acad.dwt(英制)2、去除CAD中⿏标右键的功能：⼯具——选项——⽤户系统配置——Windows标准——去除绘图区域中使⽤快捷菜单的勾选3、更改拾取框的⼤⼩：pickbox——数值在1-50之间，默认值为34、设置圆弧和圆的平滑度：⼯具——选项——显⽰——对象的平滑度，默认值为1000，将其更改为20000，多段线曲⾯的线段数更改为36，渲染对象的平滑度更改为10，曲⾯轮廓曲⾯更改为365、在状态栏中只打开正交模式和对象捕捉模式6、对象捕捉右击——设置——对象捕捉——对象捕捉模式——全部选择7、图形窗⼝中不显⽰滚动条：⼯具-选项-显⽰-图形窗⼝中显⽰滚动条CAD中调⽤命令的⽅式：1、在绘图菜单中调⽤：“绘图”菜单是绘制图形最基本、最常⽤的⽅法，其中包含了AutoCAD的⼤部分绘图命令2、绘图⼯具栏：每个⼯具按钮都与“绘图”菜单中的绘图命令相对应，是图形化的绘图命令3、绘图命令：通过键盘在命令提⽰⾏中输⼊绘图命令4、单击⿏标右键或击回车键可重新调⽤上次执⾏的命令5、光标键可调出以前所输⼊的命令CAD中空格键、回车键、⿏标右键共同的三个作⽤：1、确认2、结束命令（Esc键也可⽤来退出命令）3、重复执⾏上⼀次的命令基本图标绘图⼯具栏直线（L）：全称(line)在AutoCAD绘图中，就是通过两个点来确定⼀条直线。
CAD基础知识学习笔记
CAD基础知识学习笔记CAD是计算机辅助设计的缩写，是一种应用于工程领域的技术工具。
研究CAD基础知识对于想要在工程设计领域发展的人来说是非常重要的。
1. CAD的定义CAD是通过计算机技术辅助进行设计和绘制的工具。
它可以帮助工程师在虚拟环境中构建和修改设计，并提供一些自动化和协助功能，以提高工作效率。
2. CAD的应用CAD在各个工程领域广泛应用，包括建筑设计、机械设计、电子电气设计等。
它可以用于绘制平面图、三维模型、技术图纸等。
3. CAD的基本操作3.1 绘图工具CAD软件提供了各种绘图工具，如直线、圆、矩形等。
通过这些工具，可以在CAD软件中创建基本的几何图形。
3.2 修改和编辑CAD软件还提供了丰富的修改和编辑功能，如复制、移动、缩放、旋转等。
通过这些功能，可以对已有的图形进行修改和调整。
3.3 图层管理CAD软件通常支持图层管理功能，可以将不同的图形元素分组到不同的图层中。
这样可以方便地控制图形的显示和隐藏。
3.4 尺寸标注在CAD绘图中，尺寸标注是非常重要的。
CAD软件提供了各种尺寸标注工具，可以对图形进行尺寸标注，方便后续的制造和施工。
4. CAD的优势和挑战CAD的使用有很多优势，比如可以提高设计效率、减少错误、方便修改等。
但同时也面临一些挑战，比如需要掌握一定的技术知识、软件成本较高等。
5. 研究CAD的方法要研究CAD，可以通过以下方法进行：- 参加相关的培训课程或研究班；- 阅读与CAD相关的书籍和教程；- 多进行实践，并掌握CAD软件的基本操作；- 参与项目实践，锻炼自己的设计能力。
6. 结论CAD是一种在工程设计领域应用广泛的技术工具。
学习CAD基础知识对于从事工程设计工作的人来说非常重要。
通过掌握CAD的基本操作和技巧，可以提高设计效率，并在工作中取得更好的成果。
ACE电气版CAD Electrical 电气设计实战学习笔记
学习笔记AutoCAD Electrical 2013AutoCAD 电器版2013目 录第 1 章 ACE 基础 (1)1.1.ACE 安装与界面.......................................................................................................1 1.2. AutoCAD 基础技能 (2)1.2.1.相对坐标录入...............................................................................................2 1.2.2.极坐标输入...................................................................................................3 1.2.3.文字样式.......................................................................................................3 1.2.4.文字对齐与对象捕捉...................................................................................4 1.2.5.Purge 命令......................................................................................................5 1.3.AutoCAD 块练习.......................................................................................................5 1.4.ACE 简介...................................................................................................................9 第 2 章 原理图入门..............................................................................................11 2.1.一个小项目..............................................................................................................11 2.2.从项目文件出发.....................................................................................................15 2.3. 第1张图.................................................................................................................16 2.4. 第2张图.. (23)2.5. 第3张图 (29)2.6. 父子元件定义 (30)2.7. 元件端子编号 (32)2.8. 端子排与电缆 (33)2.9. 加上线号 (35)2.10.总结 (35)第 3 章 原理图工具.............................................................................................37 3.1. 元件插入工具 (37)3.1.1.插入元件.....................................................................................................37 3.1.2.复制元件.....................................................................................................38 3.1.3.重复插入元件.............................................................................................38 3.1.4.元件替换.....................................................................................................39 3.1.5.其它方法.....................................................................................................41 3.1.6.复制电路.....................................................................................................41 3.2.元件编辑工具 (41)3.2.1. 编辑元件 (41)第2章 我也是第一次学这个软件，感觉挺繁琐。
autocad全程学习笔记
第一节AUTOCAD2008简介以及几个基本工具1.Autocad主要用于与施工方及工人沟通，简单易懂，主要制作施工图3Dmax主要用于与客户沟通，表达效果好2. 特点：既可用于制作二维，也可以用于制作三维，但是二维较突出，三维功能不是很强大，他主要用于制作施工图，制作的基本是精确的直线，无论放大多少倍都不发虚。
注意平面直角坐标系在AUTO中的重要地位，对于角度的旋转，逆时针方向为正方向0—360，亦可以输入正负号来计算确定。
此软件中，视图是XYZ三维试图，由于Z是垂直于屏幕，所以一般看不出效果。
软件操作中，都是先选择工具，输入参数，之后进行绘图操作。
注意回车键在软件中的使用。
Dwg为CAD标准常用格式，其它格式也存在。
Ctrl+A,D,X,V,C等快捷方式均可以在CAD中使用按住鼠标滚轴，可以拖动屏幕上下滚动滚轴，可以放大或者缩小屏幕显示效果双击鼠标圆球，所有图形都在屏幕中显示CAD默认单位为毫米每一个命令英文的前一或两个字母即为该操作的快捷方式鼠标状态为十字加方框，为空白状态，仅十字状时，即已经选择某选项，待操作。
3. 界面：没有工具箱时，右击上侧工具栏空白处，选择绘图，修改两个工具栏中间绘图区，叫做模型工具区：中间黑色区域，无限大最下侧是命令窗口，CAD中最常用，主要用于输入命令和数值，每一个动作均可以用命令表达。
快捷键F2单独调出命令窗口的方法：试图→显示→文本窗口最底层：状态栏，可以调整状态状态栏中：正交（F8），方向只旋转90度的倍数对象捕捉，用于捕捉对象，易于作图链接接触点。
右击对象捕捉，点设置，可以调整捕捉的对象与参数4.基本的输入方法：相对极坐标的输入方法：公式@：长度< 旋转度数此方法中，从命令窗口输入，度数旋转遵循直角坐标系，正方向为逆时针相对坐标输入法：@X，Y。
XY均为相对上一点确定的相对点，方向与符号有关绝对坐标法：X，Y此时输入的为绝对的直角坐标系坐标5. 直线工具：用于绘制直线。
CAD小技巧
将备份文件改成CAD文档
CAD图修改后会自动产生一个BAK文件（备份文件），如何恢复其备份文件呢？在WINDOW下，工具/文件夹选项/查看/将隐藏已知文件类型的扩展名去勾，将文件的扩展名设置出来，然后将BAK改为DWG即可。
在布局内设置含比例的图框
在布局中把图框按实际尺寸画好，调出视口工具栏，输入MVIEW[MV]命令新建一个视口，并调整其大小，双击新建的视口，进入模型，在视口工具栏中选择图纸比例。
如在CAD图中颜色重叠，转化图片后会颜色混合，可选将两个物体组块，后再转化为图片，这样，浅色就不会被深色给覆盖。
Snap：切换至轴测图模型内/S/I/确认（可用F5切换面）
Region：面域/选择物体（已闭合图形）
Mvlew[mv]：将在图纸空间中绘制的对象转换为视口，即可创建具有不规则边界的新视口（此命令在图纸布局中用）
Limits：设置绘图界限
Donut[do]：建立填充圆和圆环
Draworder[dr]：改变图像和其它对象的显示顺序
Tilemode：模型与布局之间的转换（1为模型，0为布局）
OOPS：有时，在删除一些图元后又经过很多操作，但又发现被删除的图元又需要用到，这时退的话后面的操作又白做了，重新画删除的图元又麻烦，这时可用到OOPS命令，将被删除的图元恢复即可，注意，OOPS只能恢复最后一个被删掉的图元。
二、选择技巧
\U+00b2 m2
(注意:此为0为零,且只有在宋体字体里才能显示得出来,其余光珊字体不行)
另:在CAD中上下角标:使用MTEXT命令;上角标如㎡,写成m2^,选中2^,点取按钮a/b；下角则写成m^2，选中^2,点取按钮a/b。
CAD学习笔记
一、知识回顾
方法二：
（1）、TR 回车 回车
（2）、选择要修剪的对象 回车 （结束命令）
方法三：
（1）、TR 回车
（启动修剪命令）
（2）、选择作为边界的对象 回车 （3）、F 回车 （4）、以画线方式修剪多个对象
一、知识回顾
2、偏移：用来构造与选定对象平行或同心的新对象。
注意：当偏移量不同时，需先结束再重启（两次回车）
3、命令栏：To
六、 操 作 规 程
1、鼠标的右键、空格键、回车键都是确定键。
2、Esc键，强制终止命令，并返回到命令状态中。
3、回车键、空格键 使用快捷键时，具有重复上一次命令。 4、对于同一个命令，可以通过三种不同的途径完成操作。 5、利用特殊点、网格点、坐标输入实现精确绘图。
6、命令与子命令
（2）、选择要修剪的对象 回车 （结束命令）
方法三：
（1）、TR 回车
（启动修剪命令）
（2）、选择作为边界的对象 回车 （3）、F 回车 （4）、以画线方式修剪多个对象
二、射线的绘制（Ray）
用来绘制一条或多条有起点无限长的直线。（常用于辅助线） 命令操作： 1、Ray 回车 （启动命令）
2、指定第一点（确定起点）
2P：确定两点绘圆 T：相切、相切、半径绘圆
菜单上有相切、相切、相切绘圆
注：圆上的捕捉有圆心和4个象限点的捕捉。
试题2-10
试题2-11
绘图命令
（一）、构造线的绘制
用来绘制一条或多条无限长的直线。（常用作辅助线） 命令操作： 命令：XL 确定（启动命令）
指定通过的点
H：绘制无限长的水平线 V：绘制无限长的垂直线
3、指定通过点（每输入一点就可确定一条射线， 这条射线通过同一个起点和该点）
CAD学习绘图小技巧笔记
CAD学习笔记一．快捷键的学习1.L直线，F8正交L-空格-shift+<-60度-200长-画一个60度角长200的线段。
2.REC画矩形方法一：REC-空格-空白处点击一下-D-指定长度200-指定宽度100-空白处点击一下，矩形画完。
方法二：REC-空格-空白处点击一下-shift+2生成@符号-指定长度200-逗号，-指定宽度100-空白处点击一下，矩形画完。
方法三：REC-空格--F（圆角命令）-指定圆角的半径为20-空白处点击一下拉出矩形-画一个圆角为20的矩形方法四：REC-空格--C（倒角命令）-指定矩形第一个倒角的距离为20-空格-指定矩形第二个倒角的距离20-空格-空白处点击一下拉出矩形-画一个倒角为20的矩形3.M移动4.EX延伸5.CO复制6.MI镜像7.TR修剪8.O偏移9.SC缩放10.C 画圆11.E删除TR++,DELC,DELET12.AR阵列13.RO旋转14.EL椭圆15.H填充16.POL多边形17.A圆弧18.标注DAL线性标注；DRA半径标注；DDI直径标注；DAN角度标注；QDIM快速标注19.CM添圆的中线-点一下圆即可；CL添矩形中线-点一下矩形的上下两边或左右两边即可新建图层21.T输入文字，ST修改文字大小-新建-命名300-注释性高度数值改为300-确定-置为当前-在用文字工具添加文字的时候就变成了300的大小。
22.DIV等分-空格-输入10-空格-则线段被分成了10段。
PT 修改等分点格式-空格-相对屏幕设置大小，可以为3,5,10-还可以选择一下调整等分点的形状23.XL 构造线24.D修改标注线与文字-可以修改线的颜色，文字的颜色-调整-修改注释性100,300,500,1000等-确定-置为当前25.J合并选中圆弧-J-空格-l闭合-空格-合并圆弧为圆26.X分解27.MA 格式刷28.PE-空格-M空格闭合图形29.BO拾取边界线，点击拾取点，点击图案内任一点30.LEN拉长-空格-空格-输入120-空格-选对象-对象拉长为12031.AL对齐-空格-选择对象-空格-指定第一个点，第二个点，第三个点......-空格；二．CAD比例的设置A4:297*210MMA3:420*297MMA2:594*420MMA1:840*594MM1CM=10MM,保存格式为.dwg格式,打印窗口选择保存为PDF格式；右键符号可选择不同的符合，比如φ直径%%C；°度数%%D；±正负号%%P；三．绘制角度的线1.绘制60°的角L 先画一条水平线- L直线-空格-shift<60-空格-空白处拉一下-输入200-则60度角长度200的线画完完成。
CAD2007学习笔记讲解
AutoCAD2007软件二维详解笔记第一章启动CAD软件第二章CAD坐标系及坐标第三章工具栏第四章绘图出图第五章其他CAD命令第六章 CAD的具体应用第一章启动CAD软件一、双击CAD2007启动图标，我们会看到CAD2007的工作空间界面，可选择性进入“三维建模”或“AUTO CAD经典”。
在CAD2007之前的版本是没有“三维建模”的。
二、正式进入“AutoCAD经典”后，我们会看到CAD2007的操作界面，默认操作界面的主要内容有：工具菜单栏、绘制空间、命令输入栏、模型和布局选项卡等。
（一）工具菜单栏主要有“文件”、“编辑”、“插入”、“格式”、“工具”、“绘图”、“标注”、“修改”、“Express”、“窗口”、“帮助”（二）工具栏1、标准工具栏：“新建”、“打开”、“保存”、“打印”、“打印预览”、“发布”、“3DDWF”、“剪切”、“复制”、“粘贴”、“特性匹配”、“块编辑器”、“重做”、“放弃”、“实时平移”、“放大缩小”、“窗口缩小”、“缩放上一个”、“对象特性”、“设计中心”、“工具选项板窗口”、“图纸管理器”、“标记图纸管理器”、“计算器”、“文字样式”、“标注样式”、“表格样式”2、工作空间3、图层工具栏4、特性工具栏5、标注工具栏6、绘图工具栏：主要有“直线”、“构造线”、“多段线”、“多边形”、“矩形”、“圆弧”、“圆”、“修订云线”、“样条曲线”、“椭圆”、“椭圆弧”、“插入块”、“创建块”、“点”、“图案填充”、“渐变色”、“面域”、“表格”、“多行文字”7、修改工具栏：主要有“删除”、“复制”、“镜像”、“偏移”、“阵列”、“移动”、“旋转”、“缩放”、“位长”、“修剪”、“延伸”、“打断于点”、“打断”、“合并”、“倒角”、“圆角”、“分解”以上是使用时最常用的工具栏，还有很多工具栏隐藏在ACAD中。
（三）绘制空间：这里主要指的是模型空间界面，也就是我们绘制图形的场所。
CAD学习笔记
CAD学习笔记AutoCAD学习笔记一、选择常用的三种方法：1、从左到右拖动窗口选择，要框住才能选中；2、从右向左拖动窗口选择，只要接触到对象就能选中，包含在其内的也能选中；3、点选。
二、鼠标的操作：1、中键向外（上）滚动为放大窗口，向里（下）滚动为缩小窗口；2、按两次中键等于窗口全部显示；3、按住中键不放，等于移动窗口；快捷键：P4、按右键相当于键盘的空格键。
三、绘图工具：1、直线（快捷键：L）A、指定第一点，拉出角度，输入长度确定第二点。
B、相对直角坐标下，输入相对于第一点的X坐标，用“，（英文输入）”或“TAB 键”切换到Y坐标，空格即可。
C、极坐标下，指定第一点，输入线的长度，然后用“<”，切换到角度（该角度相对于x轴正方向，逆时针方向为正），空格即可。
D、可用快捷键LT导出线型管理器添加直线类型。
2、构造线（快捷键：XL）指定点或【水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)】A、二等分(B)：顶点+角的两边B、偏移(O)：偏移距离+相对直线+向哪侧偏移3、多段线（快捷键：PL）指定起点，再指定下一个点或【圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)】宽度(W)：指定起点宽度+指定端点宽度。
若起点宽度=端点宽度，则画出的是矩形；若起点宽度≠端点宽度，画出的为等腰梯形或者三角形。
4、圆（快捷键：C）指定圆的圆心或【三点(3P)/两点(2P)/切点、切点、半径(T)】5、修剪工具（快捷键：TR）A、选择修剪工具，选择对象（可以框选），然后空格确定，选择要修剪的对象，再空格结束。
B、选择修剪工具，直接空格确定，选择要修剪的对象，再空格结束。
6、椭圆（快捷键：EL）指定椭圆的轴端点或【圆弧(A)/中心点(C)】椭圆弧：椭圆+起始角度+终止角度7、偏移（快捷键：O）指定偏移距离或【通过(T)/删除(E)/图层(L)】偏移距离+偏移对象+要偏移的那一侧8、倒圆角（快捷键：F）第一个对象或【弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)】半径+第一个对象+第二个对象9、复制（快捷键：CO或者Ctrl + C）选择对象+空格+指定基点或【位移(D)/模式(O)】10、旋转复制（快捷键：RO）选择对象+空格+指定基点（旋转中心点）+指定旋转角度或【复制(C)/参照(R)】注意：旋转角度之前可以选择复制(C)11、镜像（快捷键：MI）选择对象（需要对称过去的对象）+空格+指定镜像线的第一点+指定镜像线的第二点+要删除源对象吗？12、矩形（快捷键：REC）A、指定第一个角点或【倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)】B、利用相对坐标系（X坐标+“，”+Y坐标）指定另一个角点或【面积(A)/尺寸(D)/旋转(R)】C、尺寸(D)：矩形的长度（X方向）+矩形的宽度（Y方向）+方向13、样条曲线（快捷键：SPL）14、正多边形（快捷键：POL）输入边的数目+指定正多边形的中心点或【边(E)】+输入选项【内接于圆(I)/外切于圆(C)】+圆的半径15、点（快捷键：PO）定数等分（快捷键：DIV）：线+选择对象+分成的线段数目定距等分（快捷键：ME）：线+选择对象+指定线段长度16、图案填充/渐变色（快捷键：H）封闭曲线类型+图案+样例（颜色）+添加拾取点（或添加选择对象）17、边界（快捷键：BO）拾取点，对象必须封闭。
CAD笔记、快捷键汇总及日常积累(20180201)概述
CAD笔记、快捷键汇总及日常积累一、CAD视频学习笔记（一）候/马老师十天学会CAD笔记01 CAD软件下载及安装下载地址02 CAD用户界面、座标及绘图的基本知识、直线工具栏调出工具栏直接在工具栏上右击选择常用：1绘图和修改2. 标注3.特性和图层光标的调节工具/ 选项/ 显示/ 十字光标大小/ 选择/ 拾取框大小（稍微调大）选择方法左键--点击选择--框选-从左往右（蓝色）全部包含对象（窗口选择）-从右往左（绿色）只要碰到对象即可（交叉选择）常用键取消esc删除delete （删除选中对象）撤销ctrl+z重做ctrl+y中键双击将所有的对象全部显示在屏幕中滚动缩放对象按住拖动平移对象*命令栏所有命令出现的地方，通过观察命令栏来绘制对象命令栏下方常用功能正交F8水平和垂直的状态，打开后只能在水平和垂直方向绘制壹对象捕捉F3找到特殊点右击对象捕捉/设置/控制点的开关对象追踪F11标尺的作用光标放在点上，慢慢拖出，标尺即可出现极轴F10正交极轴不能同时开启极轴在正交位置时有提示确定键空格键回车鼠标右键直线L(line）指定起点拖出方向输入长度点击确定相对坐标用直线指定第一个点后输入坐标值（X,Y）注意：坐标是相对起点的坐标02 CAD直线角度的绘制方法（补充）角度输入</Tab转换输入角度贰03 CAD直线、构造线、修剪、圆直线L(line）指定第一点1.角度的判断零度的位置是在起点右侧的水平线上角度都是逆时针旋转出来的，顺时针为负值2.角度的输入方法指定起点后拖出方向输入长度shift+< 角度值*再结束命令后再次点击确定键的话是重复上次命令构造线XL（Xline）指定点或水平H 垂直V 角度A 二等分B 偏移O1.注意命令栏中出现“或”或之前为当前命令，可以直接操作或之后的命令为扩展命令，右击来选择2.右击选择--水平和垂直--角度-直接输入角度值（和直线的角度相同）*-右击选择“参照”重新指定直线来代替水平线进行旋转（指定参照后输入角度值）--二等分绘制角平分线（指定角的顶点-起点-端点）*--偏移绘制平行线-直接输入偏移的距离（在直线的垂直方向上）-右击选择“通过”直接将直线复制到需要的点上修剪TR（Trim）1.选择工具后要直接点击确定键，然后直接点击或者框选要修剪的对象2.当对象只剩下最后一条线段时，是无法修剪的修剪状态下按住shift点击为延伸（EX）叁04 CAD圆、圆弧、多段线、正多边形*圆C（Ctrtle）圆心或三点3P 两点2P 相切、相切、半径T1.圆心半径或者直径2.右击选择扩展命令--三点任意三个点上绘制3p--两点两点间的距离为直径值2p*--相切相切半径T切点的位置是在大概位置上点击3.绘图菜单栏/圆/相切相切相切*圆弧A（Arc）起点或圆心C1.工具栏中一般使用三点绘制2.绘图菜单栏/圆弧*圆弧是逆时针旋转出来*起点端点半径指定起点和端点的位置，拖动端点上的直线直到圆弧出现，再去输入半径值当圆弧大于半圆时，半径值要输入负值多段线PL（Polygon）指定起点1.绘制出来是一个整体2.右击选择--圆弧选择圆弧后，直接右击选择方向命令，在进行操作上方90左边180下方270右边360--宽度起点和端点的宽度指定起点和端点的宽度，再去输入长度值注意：圆弧中有宽度的话，先指定宽度再绘制圆弧3.将线段合并为一个整体修改/ 对象/ 多段线肆正多边形POL（Polygon）输入边的数目1.指定边的数目2.中心点--内接于圆中心点到角点的距离为半径值--外切于圆中心点到边的中点为半径值右击选择“边”通过边的长度（边上两个点）来确定伍05 CAD矩形、样条曲线、椭圆、椭弧圆、圆弧、样式填充、渐变色填充*矩形REC指定第一个角点或倒角C 标高E 圆角F 厚度T 宽度W1.指定第一个点后拖出大小，输入XY的长度注意：XY轴的正负方向2.圆角右击设置圆角大小，再来输入XY轴的大小注意：圆角设置后会成为默认值，再次绘制的话要讲圆角改为零样条曲线指定第一个点或对象O1.绘制波浪线2.确定时点击三次确定键椭圆EL（Ellipse）指定椭圆的轴端点或圆弧A 中心点C1.指定一条整轴的长度在去绘制另外一条半轴2.中心点+两条半轴椭圆弧指定椭圆的轴端点或中心点C1.绘制出椭圆弧中完整的部分然后直接截取其中一段2.方向是逆时针旋转出来的*图案填充和渐变色BH（Bhatch）图案填充1.选择图案2.边界添加拾取点（内部点、封闭对象）3.点击预览观察效果esc返回对话框进行调节比例和角度渐变色一般使用白色填充如果有其他颜色，调节着色中滑块让颜色更纯陆06 CAD创建块、插入块、点（定数、定距等分）、多线创建块B（Block）1.名称(记住)基点（插入点）选择对象2.创建有文字的对象绘图/ 块/ 定义属性/ 标记/ 输入文字/ 放在对象上.文字的大小（缩放调节）插入块I（Insetr）1.点击确定后直接指定插入点即可2.缩放比例勾选统一比例3.角度控制方向调入外部模块直接选中模块ctrl+c（复制）然后到图纸中ctrl+v（粘贴），指定插入点即可点PO（Point）指定点1.工具栏中点只去点击小点2.点样式是在格式菜单栏中3.捕捉点对象捕捉中设置“节点”4.分段绘图/ 点定数等分和定距等分注意：都可以用块来代替点进行分段5.注意块是无法修改的，用分解工具分解后即可如果工具无法使用提示点击F1查看直接输入redefine，点击确定后输入工具的英文名称*多线ML（Mline）指定起点或对正J 比例S 样式ST1.设置多线样式/格式菜单栏封口柒图元调节线条的数量和位置位置通过调节偏移来完成2.绘制多线方法和直线相同线条的宽度图元中的单位乘以比例大小对正标注用外部标注使用上对正标注用内部标注用下对正捌07 CAD面域、表格、文字、删除、复制、移动、镜像、偏移面域REG（Region）1.将封闭对象转化为一个面2.观察方法视图菜单栏/视觉样式/概念3.运算修改菜单栏/实体编辑/交集和并集同时选择差集例如：大圆减去小圆先选择大圆点击确定再去选择小圆点击确定块需分解后才可以创建成面域表格1.工具中创建2.调节大小选中表格调节蓝色点3.输入内容和修改直接双击即可4.调节大小和修改样式格式菜单栏/表格样式5.确定键ctrl+回车单元格内换行alt+回车文字1.拖出文本框进行输入双击文字修改2.大小格式菜单栏/ 文字样式3.符号的输入选择“@”进行选择符号（当符号输入后无法显示时为字体不对，将字体修改为TX T即可）直径%%c 度数%%d 正负%%p4.堆叠将文字全部输入好，在要堆叠的地方加上shift+6（^）,选中堆叠的文字点击堆叠即可复制CO（Copy）玖移动M（Move）镜像MI（Mtrror）绘制对称的对象在有文字时注意：直接输入mirrtext修改新值为“1”文字镜像为“0”文字直接复制过去偏移O（Offset）1.偏移出来是原对象2.任意对象都可以进行偏移壹拾08 CAD阵列、旋转、缩放、拉伸、修剪、延伸、打断于点、打断、合并、倒角、圆角、分解阵列AR（Array）1.矩形阵列行偏移Y轴的距离值列偏移X轴的距离值注意：XY轴的正负方向通过拾取来确定距离值2.环形阵列中心点旋转点角度所有对象的总角度注意方向（正负）旋转RO（Rorate）缩放SC（Scale）1.按照比例缩放比例因子就为放大缩小的倍数基点为放大缩小时一个不变的点2.参照通过对象中的某个长度进行缩放参照长度通过拾取点来完成拉伸S（Stretch）注意：只能用绿色选框进行选择只去选择要拉伸的部分，全部选择的话是移动的作用延伸EX（Extend）直接点击确定键进行延伸延伸要延伸到另外一个对象上按住shift是修剪和延伸的切换打断于点将对象上按照一个点切成两个对象打断将对象上两点之间的部分减去壹拾壹整体对象是逆时针打断的合并将打断的对象合并起来倒角CHA（Chamfer）1.在没有设置大小的时候可以将两条线连接到一起2.倒角的方向第一个倒角距离是在先选择的直线上3.多个进行多次倒角圆角F（Fillet）分解X（Explode）壹拾贰09 CAD标注标注标注样式D1.直线起点偏移量尺寸线偏移出对象的距离值2.符号和箭头机械图实心闭合房型图建筑标记箭头大小3.文字文字的大小4.主单位精度精确到小数点后几位比例因子标注出来的大小和实际大小之间的比例5.换算单位标注出来的大小可以显示出英制大小基线和连续前提都要以线性标注做为基准做出下个标注基线始终是以线性标注的起点作为基准点做出下个标注连续都是以结束点为起点做出下个标注引线解释和注释的作用指定引线的两条线后，取消文字的输入，用文字工具来输入文字编辑标注修改标注的内容选择工具选择新建将零删除输入内容点击确定选择对象点击确定直接使用“ddedit”连续修改标注内容编辑标注文字修改对象的文字和尺寸线的位置壹拾叁10 CAD图层、打印、面积测量、描绘图片、转换为图片图层1.新建图层点击图层工具栏中图层特性管理器修改名称颜色线性线宽线性中心线center虚线dashed2.绘制对象选择绘制的图层进行绘制对象线条线性的比例修改直接双击绘制的对象进行修改3.图层的按钮图层的开关显示和隐藏的作用冻结有隐藏的作用并且图层无法使用锁定对象显示，但是无法进行修改4.保存图层设置文件/保存/保存类型[图形样板（.dwt）]下次打开CAD，新建图纸（保存的图纸）特性匹配MA相当于格式刷打印ctrl+p注意打印区域窗口框选要打印的部分打印的图纸方向点开右下角小箭头选择方向即可面积的测量直接使用area命令规则的对象都是水平垂直的直线对象，可以直接点击每个角点来测量不规则对象将其创建为面域，然后右击选择对象进行测量描绘出对象上的图片通过附着图像图片导入CAD中，然后调节图片的比例（缩放），进行线条壹拾肆的描绘文件的转化转化为jpg图片在打印中，打印机中选择有关jpg的模式，直接点击确定即可11 课后练习一、二1.对象捕捉当选择切点时，要把需要绘制的另一个点类型以外的点取消，待绘制完切点后重新选择需要的点。
