MTS位移传感器样本(中文)

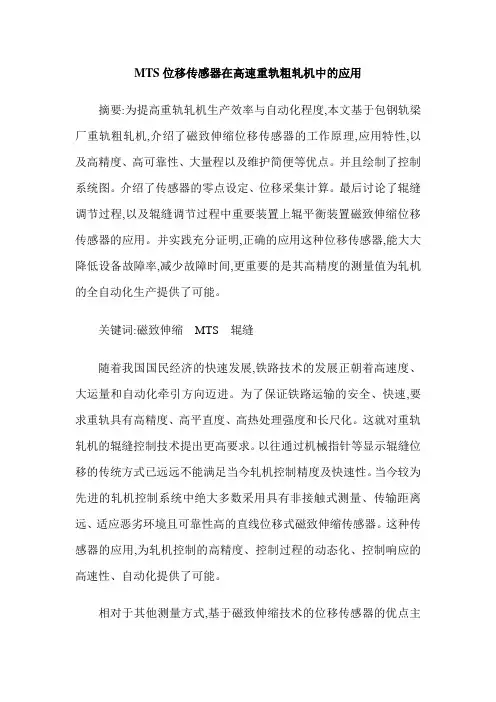

MTS位移传感器在高速重轨粗轧机中的应用
MTS位移传感器在高速重轨粗轧机中的应用摘要:为提高重轨轧机生产效率与自动化程度,本文基于包钢轨梁厂重轨粗轧机,介绍了磁致伸缩位移传感器的工作原理,应用特性,以及高精度、高可靠性、大量程以及维护简便等优点。
并且绘制了控制系统图。
介绍了传感器的零点设定、位移采集计算。
最后讨论了辊缝调节过程,以及辊缝调节过程中重要装置上辊平衡装置磁致伸缩位移传感器的应用。
并实践充分证明,正确的应用这种位移传感器,能大大降低设备故障率,减少故障时间,更重要的是其高精度的测量值为轧机的全自动化生产提供了可能。
关键词:磁致伸缩MTS 辊缝随着我国国民经济的快速发展,铁路技术的发展正朝着高速度、大运量和自动化牵引方向迈进。
为了保证铁路运输的安全、快速,要求重轨具有高精度、高平直度、高热处理强度和长尺化。
这就对重轨轧机的辊缝控制技术提出更高要求。
以往通过机械指针等显示辊缝位移的传统方式已远远不能满足当今轧机控制精度及快速性。
当今较为先进的轧机控制系统中绝大多数采用具有非接触式测量、传输距离远、适应恶劣环境且可靠性高的直线位移式磁致伸缩传感器。
这种传感器的应用,为轧机控制的高精度、控制过程的动态化、控制响应的高速性、自动化提供了可能。
相对于其他测量方式,基于磁致伸缩技术的位移传感器的优点主要有以下几点。
磁致伸缩位移传感器利用非接触之科技监察著活动磁铁的位移,由于磁铁和传感器并无直接之接触,因此传感器在恶劣的工业环境下,例如易受油渍、溶液、尘埃或其他的污染,并不构成问题。
此外,传感器更能承受高温、高压和高振荡的环境。
传感器输出信号为绝对数值,所以假使电源中断重接也不会对数据接收构成问题,更无须重新归回零位。
最后,由于传感元件都是非接触的,所以就算感测过程是不断重复的,也不会对传感器造成任何磨损。
因此磁致伸缩位移传感器非常适合这种工作在比较恶劣环境轧机设备。
1.2 磁致伸缩传感器特性磁致伸缩传感器输出为电流、电压、MODBUS、SSI、脉冲输出；工作电压为+15V～+24V；工作温度为-40℃～85℃；线性度±0.05%；响应频率0.2ms～5ms；分辨率±0.002%ES；量程范围80mm～12000mm；接口RS232、RS485、RS422。

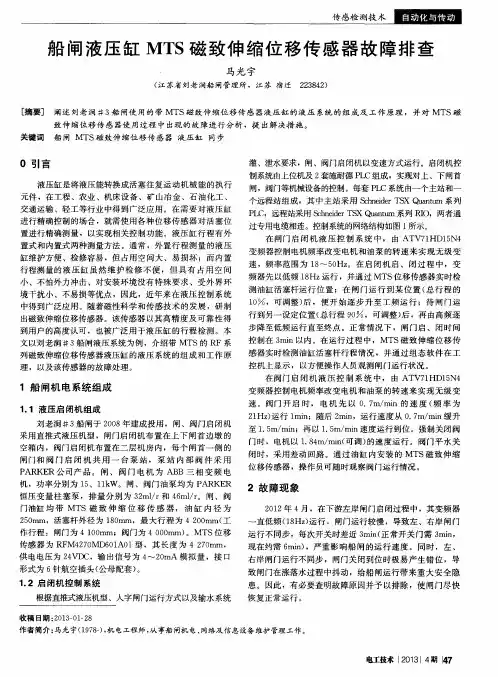

船闸液压缸MTS磁致伸缩位移传感器故障排查
２ 故障现象
２ ０ １ ２ 年 ４月 ，在下游左岸 闸门启 闭过程中，其变频器
一
直低频（ １ ８ Ｈｚ ） 运行 ，闸门运行较慢 ，导致左 、右岸闸门
运 行 不 同 步 ，每 次开 关 时 差 近 ３ ｍ ｉ ｎ （ 正 常 开 关 门需 ３ ｍｉ ｎ ， 现在约需 ６ ｍ ｉ ｎ ） ，严 重 影 响船 闸 的运 行 速 度 。 同 时 ， 左 、
过专用电缆相连。控制系统的网络结构如图 １ 所示。
在闸门启 闭机 液压 控制 系 统 中， 由 Ａ Ｔ Ｖ７ １ ＨＤ １ ５ Ｎ ４
缸维护方便 、检修容易 ，但 占用空 间大 、易损坏 ；而 内置 行程测量的液 压缸虽然 维护 检修 不便 ，但 具有 占用 空间 小、不怕外力冲击 、对安装环境没有特殊要求 、受外界环 境干扰小、不易损等优点 ，因此 ，近年来 在液压控制系统 中得到广泛应用 。随着磁性科学和传感技术的发展 ，研制 出磁致伸缩位移传感器。该传感器以其高精 度及 可靠性得 到用户的高度认可 ，也被广泛用于液压缸的行程检测 。本 文以刘 老涧 ＃３ 船闸液压系统为例 ，介绍带 ＭＴ Ｓ的 Ｒ Ｆ系 列磁致伸缩位移传感器液压缸的液压系统的组成和工作原 理 ，以及该传感器 的故障处理。
传感 器为 Ｒ Ｆ Ｍ４ ２ ７ ０ ＭＤ ６ ０ １ Ａ ０ １型 ，其长度 为 ４ ２ ７ ０ ｍ ｍ， 供电电压为 ２ ４ Ⅵ） Ｃ ，输 出信 号为 ４ ￣２ ０ ｍＡ模拟量 ，接 口
变频器控制 电机频率改变电机和油泵 的转速来实现无级 变 速 ，频率范 围为 １ ８ ～５ ０ Ｈｚ 。在启 闭机启 、闭 过程 中，变 频器先以低频 １ ８ Ｈｚ 运行 ，并通过 ＭＴ Ｓ位移传感器实时检 测油缸活塞杆运行位置 ；在 闸门运行到某位 置 （ 总行程 的
美国mts位移传感器常见故障
美国MTS位移传感器常见故障直线的工作原理是跟滑动变阻器一样的，它作为分压器使用的，美国MTS位移传感器它是以相对的输出电压来呈现出所测量位置的实际上的位置。
对这个装置的工作有下面几点要求：1、如果电子尺已经使用很长时间了，而且密封已经老化，同时夹杂着很多杂质，而且水混合物和油会严重影响电刷的接触电阻的，这样会使显示的数字不停地跳动。
这个时候可以说直线位移传感器的电子尺已经损坏了，需要更换。
2、若电源的容量很小，就会出现很多情况的，所以，供电电源需要有充分的容量。
那么，容量不足，就会造成如下的情况：熔胶的运动会使合模电子尺的显示变换，有波动，或者合模的运动会使射胶电子尺的显示波动，造成测量结果误差很大。
如果电磁阀的驱动电源于直线位移传感器供电电源同时在一起的时候，更容易出现以上的情况，情况严重时用万用表的电压档甚至可以测量到电压的有关波动。
如果情况不是因为高频干扰、静电干扰或者是中性不够好的造成的，那么就有可能是电源的功率太小造成的。
3、调频干扰和静电干扰都有可能让直线位移传感器的电子尺的显示数字跳动的。
美国MTS位移传感器电子尺的信号线与设备的强电线路要分开线槽。
电子尺必须要强制性地使用接地支架，而且同时让电子尺的外壳跟地面良好地接触。
信号线需要使用屏蔽线，而且电箱的一段应该跟屏蔽线接地的。
如果有高频干扰的时候，通常使用万用表的电压测量就会显示正常，但是显示数字就是会跳动不停的；而出现静电干扰时，出现的情况也是跟高频干扰一样的。
要证明看是否是静电干扰时，可以先使用一段电源线把电子尺的封盖螺丝跟机器上的某一些的金属短接起来就可以了，只要一短接起来，静电干扰就会马上消除掉的。
但是如果要消除掉高频干扰就很难用上面的方法了，变频节电器和机器手都经常出现高频干扰的，所以可以试一下用停止高频节电器或者机械手的方法来验证是不是高频干扰的。
4、如果直线位移传感器的电子尺在工作的过程当中，在某一点的显示数据有规律地跳动，或者是没有显示数据的时候，出现这种情况就需要检查连接线绝缘是不是出现破损的现象，并且跟机器的外壳很有规律地接触而导致的对地短路。
MTS磁致伸缩位移传感器
模拟：50-1500MM IP65
模拟：50-1500MM
模拟：50-1000MM
-40℃...+75℃ 抗冲击：100g(单一冲击)；抗震荡：10g(10-2000Hz)
TDU-200数字显示（用于数字脉冲输出）；MK-292（并行24Bit二进制，BCD或格雷码）
北京冶自欧博科技发展有限公司
地址：北京市丰台区西四环南路 88 号
E-系列 一个经济型的传感器系列，为 用户提供简单、直接的位置反 馈信号，节省成本，提升生产 效益。输出模式有：模拟的电 压与电流、数字的 Start/Stop 和 PWM 脉冲等。 E- 系 列 提 供 多 元 化 的 安 装 方 式，最适合机床行业使用。
MTS 传感器的核心包括一条铁磁材料的测量感应元件，一般称为“波导管”，磁铁与波导管之间会产生一 个纵向的磁场。当电流脉冲由传感器送出并通过波导管时，第二个磁场由波导管的径向方面制造出来。当这 两个磁场交汇的瞬间波导管产生磁致伸缩现象。此时一个应变脉冲产生，这个脉冲以超生波的速度从位置测 量点返回传感器并被检测器检测出来。准确地磁铁位置测量是由传感器电路的高速计时器对询问信号发出到 返回信号到达时间周期探测而计算出来。利用计算脉冲的运行时间来测量永磁铁的位置为我们提供了一个绝 对准确的读数。而且永远不需要定期重标和断电后归零的问题。非接触式的测量消除了机械的磨损的问题， 保证了最佳的持久性和重复性。
EP铝成型外壳只能外置
ER缸体外壳
EP2
EH耐压不锈钢管
电压：0...10v; 10...0v;-10...+10V; +10...-10V 电流：0/4...20mA;20...4/0mASSI:串行同步接口总线：CANbus(2);DeviceNet Profibus DP；开始/停止或PWM
RPK0450MD601A010010C01美国MTS传感器工作原理
RPK0450MD601A010010C01美国MTS传感器工作原理MTS传感器的核心包括一条铁磁材料的测量感应元件，一般被称为“波导管”，一个可以移动的永磁铁，磁铁与波导管会产生一个纵向向的磁场。
每当电流脉冲(即“询问信号”)由传感器电子头送出并通过波导管时，第二个磁场便由波导管的径向方面制造出来.当这两个磁场在波导管相交的瞬间，波导管产生“磁致伸缩” 现像，一个应变脉冲即时产生。
这个被称为“返回信号” 的脉冲以超声的速度从产生点(即位置测量点)运行回传感器电子头并被检测器检出来。
准确的磁铁位置测量是由传感器电路的一个高速计时器对询问信号发出到返回信号到达的时间周期探测而计算出来，这个过程极为快速与精确无误.利用计算脉冲的运行时间来测量永磁铁的位置为我们提供了一个绝对值的位置读数，而且永远不需要定期重标或担心断电后归零的问题。
非接触式的测量消除了机械磨损的问题，保证了+佳的重复性和持久性。
MTS位移传感器为磁致伸缩式位移传感器，其有高端的R系列，中端的G系列及普通性价比较高的E系列。
在钢厂，MTS位移传感器被广泛地配套于液压系统，通过准确的定位和板厚控制与可靠的适应环境性，在连铸，热轧，冷轧等领域，发挥着重要的作用。
在VAI,SMS或DANIELI连铸机上，一般每台机搭载4个位移传感器，从左右前后4个角度实现对板厚的控制；在热扎机上或冷轧机上，通过搭载在伺服油缸上的位移传感器，实现对板厚的控制，以达到粗轧或精轧的目的。
由于钢厂环境恶劣，信号干扰大，要求精度高，一般在钢厂都是使用高端的R系列的SSI信号输出模式的位移传感器。
r-系列一个高精度、快速、同步位置控制的智能传感器系列。
适合要求高的机械自动化控制应用。
输出模式包括：模拟的电压与电流、ssi 同步串行数字、devicenet、canbus、profibus、interbus 和 ethercat总线。
更可提供位置和速度双输出，以及多重位置同步测量。

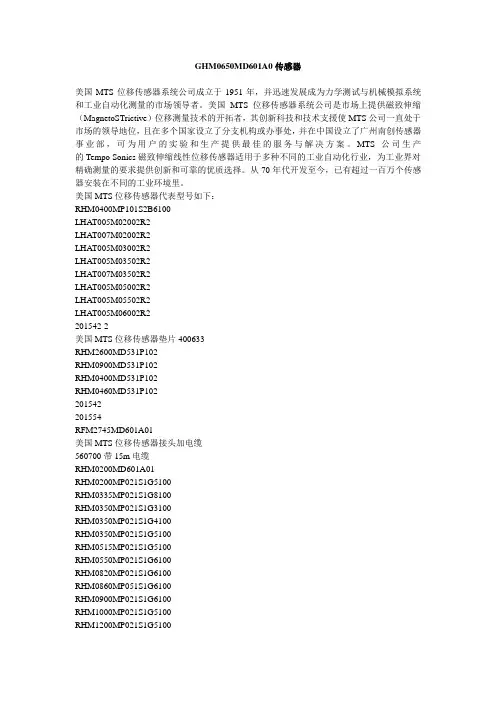

GHM0650MD601A0传感器
GHM0650MD601A0传感器美国MTS位移传感器系统公司成立于1951年，并迅速发展成为力学测试与机械模拟系统和工业自动化测量的市场领导者。
美国MTS位移传感器系统公司是市场上提供磁致伸缩（MagnetoSTrictive）位移测量技术的开拓者，其创新科技和技术支援使 MTS 公司一直处于市场的领导地位，且在多个国家设立了分支机构或办事处，并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。
MTS公司生产的 Tempo Sonics 磁致伸缩线性位移传感器适用于多种不同的工业自动化行业，为工业界对精确测量的要求提供创新和可靠的优质选择。
从70年代开发至今，已有超过一百万个传感器安装在不同的工业环境里。
美国MTS位移传感器代表型号如下：RHM0400MP101S2B6100LHA T005M02002R2LHA T007M02002R2LHA T005M03002R2LHA T005M03502R2LHA T007M03502R2LHA T005M05002R2LHA T005M05502R2LHA T005M06002R2201542-2美国MTS位移传感器垫片400633RHM2600MD531P102RHM0900MD531P102RHM0400MD531P102RHM0460MD531P102201542201554RFM2745MD601A01美国MTS位移传感器接头加电缆560700带15m电缆RHM0200MD601A01RHM0200MP021S1G5100RHM0335MP021S1G8100RHM0350MP021S1G3100RHM0350MP021S1G4100RHM0350MP021S1G5100RHM0515MP021S1G5100RHM0550MP021S1G6100RHM0820MP021S1G6100RHM0860MP051S1G6100RHM0900MP021S1G6100RHM1000MP021S1G5100RHM1200MP021S1G5100RHM0550MP051S1G5100RHM0480MD701S1G6100RHM0085MH051A01RHM0400MD511C202211RHM1260MR021A01RPS1180MR021A01GHM0800MD601A0GHM0650MD601A0美国MTS位移传感器D60配对母接头 560700 GHM1035MD601A0RHS1200MP101S2G6100RHS1000MP101S2G6100RHS0900MP101S2G6100GHM0505MR021A0RPS0800MD531P1024针母接头（M8）5针母接头（M12）5针公接头（M12）5针终点接头（M12）拉杆球头（M5）RHM0810MP101SB6100RHM0900MP101SB6100RHM3580MP101SB6100美国MTS位移传感器特殊包装费RHM0100MP101SB6100RHM1250MP101SB6100RHM0665MP101SB6100RHM0370MP101S2B6100RHM0075MP021S2G1100EPV1510MD601A0接头560701磁铁252182EPL0600MD601A0RHM0100MD701S1G1100D70接头 560701E10电缆10m 530026美国MTS位移传感器软件编程包253135-1 RHM0205MT01AS1G1100RHM1200MP051S1G6100RHM1000MP051S1G6100RHM1620MP051S1G6100LMMD600M01002R2RHM0900MP151S3B6105RHM0480MP101S3B6105RHM0460MP151S3B2105RHM0400MP101S3B1105RHM0370MP101S3B6105RHM0340MP101S3B6105RFM4270MR021A01RHM0515MP071S1G8101RHM0330MP071S1G6100RHM1045MP071S1G6100RHM1470MP071S1G6100RHM1200MD531P102D6025P0RHM0365MR071A01RHM0160MP071S1G6100252887400802美国MTS位移传感器RHM0700MF051A11 RHM0110MD621C101211??RHM0130MD541C304211RPM0100MD541C304211RHM0250MD621C101211RPM0250MD541C304211RHM0200MD701S2B1100RPM0600MD701S2B1100RPM0300MD541C304211RPM3500MD701S2B1100RHM0300MD621C101211RHM0100MD621C101211ERM0850MD601A01RHM0075MP051S2G6100RHM0150MP021S2G1100RHM2065MP101S1G1100RHM0380MR031A01RHM0900MR031A01RHM0200MR021A01RHV0780MP101S1G1100美国MTS位移传感器延长线缆D7005P0 201542-2RPS0500MD601A01RHM0300MD601A01RHM0380MR021A01RHM0970MR051A01RHM0570MR051A01RHM0570MR051A01RHM1580MP301S3B6105RHM1500MP071S3B6105RHM1100MP101S3B6105RHM0520MP071S3B6105RHM1900MP301S3B6105RHM0800MN051S1G2100RPI0400MD801S2G5102RPI0400MD801S2G5100美国MTS位移传感器RHM0505ME021S1G4100 RHM0625ME021S1G4100RHM0955ME021S1G4100RPS1500MF101A01延长拉杆401768-3公制M6球窝头拉杆套筒M5拉杆球窝头RHM0375MP101S1G6100RHM0150MP051S1G8101RHM0955MD601A01GHM0405MR021A0RHM1180MR201A01RHM0660MR201A01RHS0520MP101S2G1100RPK0750MD701S2G2100RFM(C)0550MD701S2G2100RPK3000MD701S2G2100GHM0890MD602A0GHM0890MD601A0RPS1600MD701S2G1100RPS0700MD531P102RPS0300MD531P102GHM0460MR021A0GHM0650MR021A0GHM0655MR021A0GHM0655MR022A0RHM0655MR021A01美国MTS位移传感器RHM0150MP021S2G1100 ERM1000MD601A0RHV0780MP101S1G1100RHM0300MP101S1G1100EPS0720MD601A0GHA0860MRR8R01RHM2400MD601A01RHM0025MP031S1B6100RHM0700MD701S1G1100GBF0050MD601A0EB342-0101RHV0300MP010S1G1100RHV0200MP101S1B8100 402316美国MTS位移传感器磁环400533 RHM0200MD531P102RHM0100MD701S1G8100RHM0110MD701S1G8100RHV0780MP101S1G1100RHM0150MP021S2G1100RHM0330MP101S3B6105RHM1150MP151S3B2105RHM0600MP101S3B6105RHM0400MP101S3B1105RHM0320MP101S3B6105RHM1600MP101S3B2105ERS0369UD601V0。
关于美国MTS位移传感器工作原理及产品的6特点
关于美国MTS位移传感器工作原理及产品的6特点美国MTS位移传感器又称为线性传感器，把位移转换为电量的传感器。
位移传感器是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器。
美国MTS位移传感器工作原理1、电位器式位移传感器原理电位器式位移传感器，它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。
电位器式位移传感器的可动电刷与被测物体相连。
物体的位移引起电位器移动端的电阻变化。
阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。
通常在电位器上通以电源电压，以把电阻变化转换为电压输出。
线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。
如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。
因此在电位器的制作中应尽量减小每匝的电阻值。
电位器式传感器的另一个主要缺点是易磨损。
它的优点是：结构简单，输出信号大，使用方便，价格低廉。
2、磁致伸缩位移传感器原理它主要是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。
由于在之前的文章中，皮卡中国小编已经为大家介绍了磁致伸缩位移传感器原理，在这里就不做赘述了。
常见MTS位移传感器特点1、绕位移传感器它是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。
绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。
主要用作分压器、变阻器、仪器中调零和工作点等。
2、导电塑料位移传感器用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。
MTS位移传感器与SM338
摘要我厂自2003年1月份工艺升级改造后,设备自动化控制向着高精尖方向发展,已达到国内同行业领先的水平.随之而来对我们维护人员的业务水平有了更高的要求,必须尽快熟悉新设备的性能、控制原理及工艺要求，以应维护的需要。
同时针对设备设计存在的缺陷及现场使用中暴露出的问题也有待技术人员组织攻关与处理，而其中技术与维护难点又集中在我厂四辊主轧区。
因此通过近两年的设备维护与管理，我带领本班组人员，结合自身优势和本专业特点，重点对四辊前后对中进行了系统维护工作。
结合设计图纸将原供电控制电源进行改造；通过现场调研在对中相关位置加了1个极限开关，使对中在一定位置进行减速减小设备的冲击负荷；结合MTS位移传感器与PLC 模块接口数据传输通讯特点，翻阅产品说明书和设备特点，增加编写相应对中实时位移检测程序，解决了对中实时检测开口度的问题，同时对中限位保护也为机械设备起到了至关重要的保护作用。
目录一、前言二、正文三、结论四、致谢五、参考资料一、前言：设备投入运行后，加强平时的学习与积累，通过对设备的不断熟悉及日常维护，故障的处理及结合图纸和程序的学习对本系统有了更深入的了解。
同时对设备系统本身存在的缺陷，本人结合图纸和调试厂家编写的PLC程序也做了大量的程序修改和完善工作。
其中原四辊对中主要缺陷有：原设计机前后对中+24V电源由一路控制电源供给，这样当机前或机后对中发生问题，需对其中一台对中进行故障处理或检修时，一停电源两部对中全部不能投入使用，给生产造成了停机时间，因此需对电源进行重新配电；原对中设计只有最小开口度和最大开口度两个限位开关，对中在运行中由于存在较大的惯性，给机械设备造成了较大的冲击，维修人员经常需对机械设备进行加固和调整，因此需对冲击问题进行解决；在轧钢中由于环境因素及调试问题造成比例板损害，我们根据工艺设计的要求及时调整比例放大板并由原来一套数字板加装一套模拟板，互为备用（加装切换闸），并将装置移到室内,解决了因环境及原板有问题带来的故停时间。
MTS位移传感器在宽厚板轧机导卫中的应用
MTS位移传感器在宽厚板轧机导卫中的应用摘要：本文基于在宽厚板轧机生产过程中存在着导卫装置出现掉落而未及时发现导致发生生产事故的情况，重点介绍了通过MTS位移传感器对导卫装置位置的检测从而能够在导卫装置掉落时及时发现，并通过控制程序进行连锁保护，从而有效防止生产事故的产生。
关键字：导卫、掉落、MTS位移传感器一引言导卫装置是宽厚板轧机中重要的辅助设备之一，主要安装在轧机的入口和出口侧。
其作用主要体现在在：一是将钢板正确的导入轧辊并保护轧辊不受钢板的冲击，二是去除钢板表面的氧化铁皮。
其对轧线产量和质量都有十分重要的作用。
由于钢板上下表面温差、轧制道次压下率以及上下辊速度差等影响导致钢板翘头严重，咬钢瞬间会对导卫产生巨大的撞击力，从而使导卫提升缸内泄，导卫装置落下，造成堆钢事故。
所以MTS位移传感器在导卫中的应用有着至关重要的意义。
二MTS位移传感器的工作原理与优点1.工作原理：在测量过程中产生一个电流脉冲，通过此脉冲在波导管内传输，产生一个圆周磁场，当这个磁场与磁环产生的磁场相交时，会产生一个应变机械波脉冲信号。
该信号传输时间与活动磁环电子室之间的距离成正比，从而检测出距离。
2.主要优点：精度高。
与传统位移传感器1%fs的测量精度相比较，可以达到0.002%fs的测量精度。
可靠性强。
由于轧机导卫装置长期工作在高温、高压以及强振动的环境下且易受油污、水汽及灰尘的污染，对传感器的可靠性有了更高的要求。
由于传感元件都是非接触的，使得被测物体与敏感元件不需要机械接触，所以无磨损，且整个电路的转换部分都封闭在不锈钢管内，从而能够承受各种恶劣环境的影响。
量程大。
适用范围较大，能够运用在绝大部分设备场合。
安装和维护方便。
安装后无需重新标定，当发生故障后可直接更换备件，直接进行投用，给使用者带来极大方便。
三导卫的结构组成导卫装置由导卫板、导卫提升液压缸、工作辊冷却水集管、支撑辊冷却水集管、以及高压水除鳞集管等组成。
怎样选择MTS位移传感器的完全型号？
怎样选择MTS位移传感器的完全型号？导语：磁致伸缩位移（液位）传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的。
磁致伸缩式位移传感器：磁致伸缩位移（液位）传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的。
位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。
在生产过程中，位移的测量一般分为测量实物尺寸和机械位移两种。
按被测变量变换的形式不同，位移传感器可分为模拟式和数字式两种。
模拟式又可分为物性型和结构型两种。
位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。
小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。
其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。
电位器式位移传感器，它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。
电位器式位移传感器的可动电刷与被测物体相连。
磁致伸缩位移传感器通过非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的；该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。
辨向原理在实际应用中，位移具有两个方向，即选定一个方向后，位移有正负之分，因此用一个光电元件测定莫尔条纹信号确定不了位移方向。
为了辨向，需要有π/2相位差的两个莫尔条纹信号。
如图2，在相距1/4条纹间距的位置上安放两个光电元件，得到两个相位差π/2的电信号u01和u02，经过整形后得到两个方波信号u01’和u02’。
MTS磁致伸缩位移传感器R系列模拟输出资料
強化監視與診斷功能 - 傳感器狀況與診斷顯示 - 內置的紅 / 綠 LED 顯示燈提供基本的視窗反饋，顯示傳感器的工作狀態方便診斷用途。
紅綠 LED’s 顯示燈 綠燈 亮 亮 亮 閃 紅燈 滅 閃 亮 亮 功能 正常工作 磁鐵離開有效行程範圍 測不到磁鐵、數量不對 進入編程狀態
R-系列模擬輸出
接線
Mou ntin g foo t 固定夾片 14.5 mm (0.57 in.)
有效行程 Stroke length
Ø 5.5 5.5mm Ø mm(0.21 in.) for M5 or #10 screw 或 #10 縲紋 M5
死區 Dead zone 66 mm (2.59 in.)
懸浮磁鐵
R05 直出電纜
37 mm (1.5 in)
54 mm (2.1 in.)
備註： 傳感器電纜屏放線必須在控制箱適當接地
R-系列模擬輸出
鋁成型外殼 RP 型外殼安裝
RP 型外殼的模組結構提供靈活和簡易的安裝方式，適合一般機械使用，同時可以外置油缸作位置測量。 滑塊式磁鐵
D60 接頭插座
9.5 mm (0.37 in.) 49 49 mm mm 1.92 in.) 12 mm (0.47 12 in.) mm Beginning of stroke -Null position 有效行程起點 - 傳感器零區後 Captive-sliding magnet (以滑塊磁鐵背面算)
注意： 當選用單一組輸出時，只需連接 1 和 2 號針，不用的 3 和 4 號針無須 連接，除非需要進行編程時才接上。
配對接頭 D6 母接頭
D6 水平出線接頭 型號：560700(STC 09131D)
54 mm (2.1 in.) 18 mm (0.7 in.)
美国MTS位移传感器的工作原理及装置要求
美国MTS位移传感器的工作原理及装置要求美国MTS位移传感器的工作原理及装置要求MTS位移传感器R系列又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。
在生产过程中，位移的测量一般分为测量实物尺寸和机械位移两种。
MTS位移传感器按被测变量变换的形式不同，mts位移传感器R系列可分为模拟式和数字式两种。
模拟式又可分为物性型和结构型两种。
常用位移传感器以模拟式结构型居多，包括电位器式位移传感器、电感式位移传感器、自整角机、电容式位移传感器、电涡流式位移传感器、霍尔式位移传感器等。
数字式位移传感器的一个重要优点是便于将信号直接送入计算机系统。
这种传感器发展迅速，应用日益广泛。
MTS位移传感器的工作原理：1·MTS位移电位器式位移传感器，它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。
美国MTS电位器式位移传感器的可动电刷与被测物体相连。
2·物体的位移引起电位器移动端的电阻变化。
阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。
通常在电位器上通以电源电压，以把电阻变化转换为电压输出。
线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。
如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。
因此在电位器的制作中应尽量减小每匝的电阻值。
美国MTS电位器式传感器的另一个主要缺点是易磨损。
它的优点是：结构简单，输出信号大，使用方便，价格低廉。
MTS位移传感器R系列对这个装置的工作有下面几点要求：1、如果电子尺已经使用很长时间了，而且密封已经老化，同时夹杂着很多杂质，而且水混合物和油会严重影响电刷的接触电阻的，这样会使显示的数字不停地跳动。
MTS位移传感器在2250热轧产线控制系统中的应用
MTS位移传感器在2250热轧产线控制系统中的应用摘要：本文重点介绍了MTS位移传感器的工作原理和安装方式，以及在2250热轧产线控制系统中的应用，着重说明了MTS位移传感器与控制系统之间的数据传输过程，及报警信息。
通过案例阐述传感器故障产生原因和预防措施，帮助技术人员能够快速定位故障。
关键词：MTS位移传感器；位置检测；V-TOOL；控制PLC1 引言随着科学技术的不断发展，钢铁企业已经朝着高集成全自动控制方向大步迈进，逐步走向生产自动化和智能化。
在这样高度自动化控制产线，要求轧钢设备具有高精度、快速响应的能力，这就对轧线设备的位置控制技术提出了更高的要求，因此现场传感器工作的稳定性也成为控制的关键。
目前先进的位置控制系统中绝大多数采用具有非接触式测量、适应恶劣环境且可靠性高的磁致伸缩位移式传感器。
下面以MTS位移传感器为例，介绍磁致伸缩位移式传感器的工作原理和安装方式，以及在2250热轧产线控制系统中的应用和案例分析。
2 MTS位移传感器的工作原理图1：磁致伸缩位移式传感器（MTS）的工作原理磁致伸缩位移式传感器（MTS）的工作原理：采用磁致伸缩的原理，利用两个不同的磁场相交时产生了一个应变脉冲信号，通过计算这个信号被探测的时间周期，进而计算出磁铁的准确位置所在。
这两个磁场一个是来自活动的磁铁，另一个是来自传感器头部电子部件产生的电流脉冲。
这个询问信号脉冲沿着传感器内的波导管（以磁致伸缩材料制成的波导管）以声音的速度运行。
当两个磁场相交时，就会在波导管产生磁致伸缩现象，产生一个应变脉冲。
这个返回信号脉冲被电子仓内感测电路探测到，通过从产生询问信号的时间到返回信号被探测到所需的时间之间计算得出时间差，再乘以固定的声音速度，就能准确的计算出磁铁的位置变动。
这个测量过程是连续进行不间断的，因此只要活动磁铁位置发生变化时，新的位置就会被快速准确的检测出来。
图2：磁致伸缩位移式传感器（MTS）安装示意图由于传感器测量输出信号是一个真正的绝对位置输出，不是比例的且不需要再放大处理的信号，所以该输出信号不存在信号的飘移或变值的情况，不需要像其它位移传感器一样需要定期的位置标定和维护。
MTS位移传感器
美国MTS位移传感器美国MTS位移传感器系统公司成立于1951年，并迅速发展成为力学测试与机械模拟系统和工业自动化测量的市场领导者。
美国MTS位移传感器系统公司是市场上提供磁致伸缩（MagnetoSTrictive）位移测量技术的开拓者，其创新科技和技术支援使 MTS 公司一直处于市场的领导地位，且在多个国家设立了分支机构或办事处，并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。
MTS公司生产的 Tempo Sonics 磁致伸缩线性位移传感器适用于多种不同的工业自动化行业，为工业界对精确测量的要求提供创新和可靠的优质选择。
从70年代开发至今，已有超过一百万个传感器安装在不同的工业环境里。
美国MTS位移传感器代表型号如下：RHM0400MP101S2B6100LHAT005M02002R2LHAT007M02002R2LHAT005M03002R2LHAT005M03502R2LHAT007M03502R2LHAT005M05002R2LHAT005M05502R2LHAT005M06002R2201542-2美国MTS位移传感器垫片400633RHM2600MD531P102RHM0900MD531P102RHM0400MD531P102RHM0460MD531P102201542201554RFM2745MD601A01美国MTS位移传感器接头加电缆560700带15m电缆RHM0200MD601A01RHM0200MP021S1G5100RHM0335MP021S1G8100RHM0350MP021S1G3100RHM0350MP021S1G4100RHM0350MP021S1G5100RHM0515MP021S1G5100RHM0550MP021S1G6100RHM0820MP021S1G6100RHM0860MP051S1G6100RHM0900MP021S1G6100RHM1000MP021S1G5100RHM1200MP021S1G5100RHM0550MP051S1G5100RHM0480MD701S1G6100RHM0085MH051A01RHM0400MD511C202211RHM1260MR021A01RPS1180MR021A01GHM0800MD601A0GHM0650MD601A0美国MTS位移传感器D60配对母接头 560700 GHM1035MD601A0RHS1200MP101S2G6100RHS1000MP101S2G6100RHS0900MP101S2G6100GHM0505MR021A0RPS0800MD531P1024针母接头（M8）5针母接头（M12）5针公接头（M12）5针终点接头（M12）拉杆球头（M5）RHM0810MP101SB6100RHM0900MP101SB6100RHM3580MP101SB6100美国MTS位移传感器特殊包装费RHM0100MP101SB6100RHM1250MP101SB6100RHM0665MP101SB6100RHM0370MP101S2B6100RHM0075MP021S2G1100EPV1510MD601A0接头560701磁铁252182EPL0600MD601A0RHM0100MD701S1G1100D70接头 560701E10电缆10m 530026美国MTS位移传感器软件编程包253135-1 RHM0205MT01AS1G1100RHM1200MP051S1G6100RHM1000MP051S1G6100RHM1620MP051S1G6100LMMD600M01002R2RHM0900MP151S3B6105RHM0480MP101S3B6105RHM0460MP151S3B2105RHM0400MP101S3B1105RHM0370MP101S3B6105RHM0340MP101S3B6105RFM4270MR021A01RHM0515MP071S1G8101RHM0330MP071S1G6100RHM1045MP071S1G6100RHM1470MP071S1G6100RHM1200MD531P102D6025P0RHM0365MR071A01RHM0160MP071S1G6100252887400802美国MTS位移传感器RHM0700MF051A11 RHM0110MD621C101211??RHM0130MD541C304211RPM0100MD541C304211RHM0250MD621C101211RPM0250MD541C304211RHM0200MD701S2B1100RPM0600MD701S2B1100RPM0300MD541C304211RPM3500MD701S2B1100RHM0300MD621C101211RHM0100MD621C101211ERM0850MD601A01RHM0075MP051S2G6100RHM0150MP021S2G1100RHM2065MP101S1G1100RHM0380MR031A01RHM0900MR031A01RHM0200MR021A01RHV0780MP101S1G1100美国MTS位移传感器延长线缆D7005P0 201542-2RPS0500MD601A01RHM0300MD601A01RHM0380MR021A01RHM0920MR021A01RHM0970MR051A01RHM0570MR051A01RHM0570MR051A01RHM1580MP301S3B6105RHM1500MP071S3B6105RHM1100MP101S3B6105RHM0520MP071S3B6105RHM1900MP301S3B6105RHM0800MN051S1G2100RPI0400MD801S2G5102RPI0400MD801S2G5100美国MTS位移传感器RHM0505ME021S1G4100 RHM0625ME021S1G4100RHM0955ME021S1G4100RPS1500MF101A01美国MTS位移传感器RHM0150MP021S2G1100 ERM1000MD601A0RHV0780MP101S1G1100RHM0300MP101S1G1100ERM0330MD601A0EPS0720MD601A0GHA0860MRR8R01RHM2400MD601A01RHM0025MP031S1B6100RHM0700MD701S1G1100GBF0050MD601A0EB342-0101RHV0300MP010S1G1100RHV0200MP101S1B8100402316美国MTS位移传感器磁环400533RHM0200MD531P102RHM0100MD701S1G8100RHM0110MD701S1G8100RHV0780MP101S1G1100RHM0150MP021S2G1100RHM0330MP101S3B6105RHM1150MP151S3B2105RHM0600MP101S3B6105RHM0400MP101S3B1105RHM0320MP101S3B6105RHM1600MP101S3B2105ERS0369UD601V0D6007P0 6针母接头+7英尺电缆GHA0860MRR82R01GHM0050MD601A0RHM0080MP101S1G6100 RHM0610MP101S1G6100 RHM0410MP121S1G6100 GHM0450MD601A0401032RHM1980MP071S1G6100GBF0220MU051A0RHM0500MR021V01RHM0700MF051A11。
MTS位移传感器在2250热轧产线控制系统中的应用
MTS位移传感器在2250热轧产线控制系统中的应用摘要：本文重点介绍了MTS位移传感器的工作原理和安装方式，以及在2250热轧产线控制系统中的应用，着重说明了MTS位移传感器与控制系统之间的数据传输过程，及报警信息。
通过案例阐述传感器故障产生原因和预防措施，帮助技术人员能够快速定位故障。
关键词：MTS位移传感器；位置检测；V-TOOL；控制PLC1 引言随着科学技术的不断发展，钢铁企业已经朝着高集成全自动控制方向大步迈进，逐步走向生产自动化和智能化。
在这样高度自动化控制产线，要求轧钢设备具有高精度、快速响应的能力，这就对轧线设备的位置控制技术提出了更高的要求，因此现场传感器工作的稳定性也成为控制的关键。
目前先进的位置控制系统中绝大多数采用具有非接触式测量、适应恶劣环境且可靠性高的磁致伸缩位移式传感器。
下面以MTS位移传感器为例，介绍磁致伸缩位移式传感器的工作原理和安装方式，以及在2250热轧产线控制系统中的应用和案例分析。
2 MTS位移传感器的工作原理图1：磁致伸缩位移式传感器（MTS）的工作原理磁致伸缩位移式传感器（MTS）的工作原理：采用磁致伸缩的原理，利用两个不同的磁场相交时产生了一个应变脉冲信号，通过计算这个信号被探测的时间周期，进而计算出磁铁的准确位置所在。
这两个磁场一个是来自活动的磁铁，另一个是来自传感器头部电子部件产生的电流脉冲。
这个询问信号脉冲沿着传感器内的波导管（以磁致伸缩材料制成的波导管）以声音的速度运行。
当两个磁场相交时，就会在波导管产生磁致伸缩现象，产生一个应变脉冲。
这个返回信号脉冲被电子仓内感测电路探测到，通过从产生询问信号的时间到返回信号被探测到所需的时间之间计算得出时间差，再乘以固定的声音速度，就能准确的计算出磁铁的位置变动。
这个测量过程是连续进行不间断的，因此只要活动磁铁位置发生变化时，新的位置就会被快速准确的检测出来。
图2：磁致伸缩位移式传感器（MTS）安装示意图由于传感器测量输出信号是一个真正的绝对位置输出，不是比例的且不需要再放大处理的信号，所以该输出信号不存在信号的飘移或变值的情况，不需要像其它位移传感器一样需要定期的位置标定和维护。
位移传感器
MTS R-系列位移传感器产品类型：位移传感器特点：坚固可靠工业用位移传感器.;直线测量、绝对值输出;LED指示灯诊断功能;无接触测量，没有磨损;非线性度低于0.01% ;重复精度达0.001% ;模拟输出，位置速度;双重磁铁位置测量;100%可调零点和满量程（1）磁致伸缩式位移传感器①磁致伸缩式位移传感器的原理磁致伸缩式位移传感器的核心包括一条铁磁材料的测量感应元件，一般被称为“波导管”，一个可移动的永磁铁，磁铁与波导管会产生一个纵向的磁场。
每当电流脉冲（即“询问信号”）由传感器电子头送出并通过波导管时，第二个磁场便由波导管的径向方向制造出来。
当这两个磁场在波导管相交的瞬间，波导管产生“磁致伸缩”现象，一个应变脉冲即时产生。
这个被称为“返回信号”的脉冲以超声的速度从产生点（即位置测量点）运行回传感器电子头并被检测器检出来。
准确的磁铁位置测量是由传感器电路的一个高速计时器对询问信号发出到返回信号到达的时间周期探测而计算出来，这个过程极为快速和精确无误。
利用计算脉冲的运行时间来测量永磁铁的位置提供了一个绝对值的位置读数，而且永远也不需要定期重标或担心断电归零的问题。
非接触式的测量消除了机械磨损的问题，保证了最佳的重复性和持久性。
R系列模拟输出提供一组或两组绝对输出，它可以是两个位置或一个位置加一个速度，以直流电压或电流表示，由于传感器电路内置一个16位的D/A转换器，因此输出值十分精确和快速。
同时因为位置与速度值都是在传感器内置的电子模块先作处理，所以可直接输出至控制器，从而省去了额外的放大器界面接口的成本和运算时间。
通过使用MTS提供的手提编程器或计算软件。
用户可以为传感器作100%的零点和满量程调整。
编程简单，可参考相关编程资料。
（注意：所有MTS位移传感器出厂时已经调好零点和满量程，用户收货后无需重调。
如果日后需要作出改动，必须通过编程工具如：手提编程器或计算机软件，这些工具必须另购）R系列提供直流的电压或电流。
位移传感器-(中英对照)
位移传感器位移传感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，位移传感器超声波式位移传感器，霍尔式位移传感器。
电感式位移传感器是一种属于金属感应的线性器件，接通电源后，在开关的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。
简介电感式位移传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。
位移传感器主要应用在自动化装备生产线对模拟量的智能控制。
位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。
小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。
其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。
原理计量光栅是利用光栅的莫尔条纹现象来测量位移的。
“莫尔”原出于法文Moire，意思是水波纹。
几百年前法国丝绸工人发现，当两层薄丝绸叠在一起时，将产生水波纹状花样；如果薄绸子相对运动，则花样也跟着移动，这种奇怪的花纹就是莫尔条纹。
一般来说，只要是有一定周期的曲线簇重叠起来，便会产生莫尔条纹。
计量光栅在实际应用上有透射光栅和反射光栅两种；按其作用原理又可分为辐射光栅和相位光栅；按其用途可分为直线光栅和圆光栅。
下面以透射光栅为例加以讨论。
透射光栅尺上均匀地刻有平行的刻线即栅线，a为刻线宽，b为两刻线之间缝宽，W=a+b称为光栅栅距。
目前国内常用的光栅每毫米刻成10、25、50、100、250条等线条。
光栅的横向莫尔条纹测位移，需要两块光栅。
一块光栅称为主光栅，它的大小与测量范围相一致；另一块是很小的一块，称为指示光栅。
