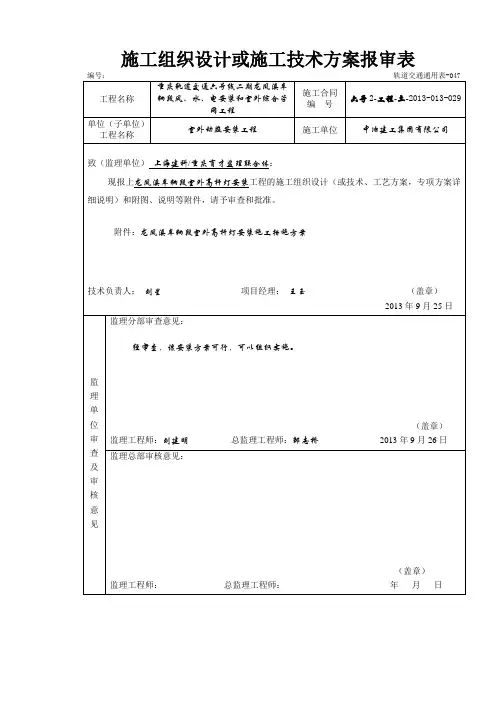

施工组织设计或施工技术方案报审表
龙凤溪车辆段室外高杆灯安装施工措施方案
中冶建工有限公司
重庆市轨道交通六号线二期
龙凤溪车辆段安装工程项目经理部
重庆市轨道交通六号线二期
龙凤溪车辆段风、水、电安装和室外管网工程室外高杆灯安装施工措施方案
编制:陈星宇
审核:刘星
批准:王玉
中冶建工有限公司
重庆市轨道交通六号线二期
龙凤溪车辆段安装工程项目经理部
龙凤溪车辆段室外高杆灯安装施工措施方案一、工程概况
龙凤溪车辆段与六号线龙凤溪车站接轨,位于六号线正线的西南侧,与正线垂直布置,总建筑面积50851.7平方米。
段内设混合变电所、跟随式降压变电所各一座;混合变电所负责轮动态检测棚、洗车棚、汽车库、料棚及料库、综合办公楼、主门卫等建筑动力照明设备的供电;跟随式降压变电所负责运用库、检修库、试车线用房、次门卫、污水站等建筑动力照明设备的供电。
车场内设置6座(套)高杆灯,分别在运用库与工程车库之间(T1:坐标为X=93466.30199;Y=47778.67958),工程车库外(T2:坐标为
X=93495.14285;Y=47888.56742),工程车库与洗车棚之间(T3:坐标为
X=93557.40500;Y=47969.30250),洗车棚外(T4:坐标为X=93647.54718;Y=48017.05832),牵引变电所外(T5:坐标为,X=93434.30497;Y=47938.50605)(T6:X=93373.07368,Y=47887.82481)。
本方案分别对高杆灯的组装、吊装进行指导施工。
二、施工工序技术措施
1、检查复核:
1.1 按发货清单逐一检查各种配件是否齐全;
1.2 检查灯杆部件,如在运输中有损坏或变形,必须修复和校正;
1.3 检查杆体与安装地布置图上的规格是否一致,每基标牌编号(数字)是否一致;
1.4 用钢卷尺测量灯杆底法兰安装孔与基础螺杆尺寸是否一致;
1.5 用钢卷尺测量每段套接部位的相互尺寸,是否满足套接要求才能套接;高杆灯的卸车、转运、吊装
2、吊卸车摆放位置
高杆灯共计6套,根据现场情况,将各个高杆灯转卸在相应高杆灯基础附近的位置。
三、高杆灯转运
四、投光灯塔组对、安装
五、安全文明施工措施
中冶建工集团重庆轨道交通六号线二期龙凤溪车辆段
风、水、电安装和室外综合管网工程项目部
2013.9.25
原因分析:运用库金属卤化物灯具(工矿灯)原施工方案中计划采用装饰脚手架平台进行灯具安装。
但是由于灯具到货时间严重滞后于我部的甲供材料需求计划时间,且运用库高9.5米,就造成我部灯具安装困难。
主要对策:我部根据现场情况(土建地面施工完成,机械设备可以进行行走),故采用升降梯进行安装运用库一、三区部分的工矿灯具。
