如何解读电气系统图
如何解读电气系统图

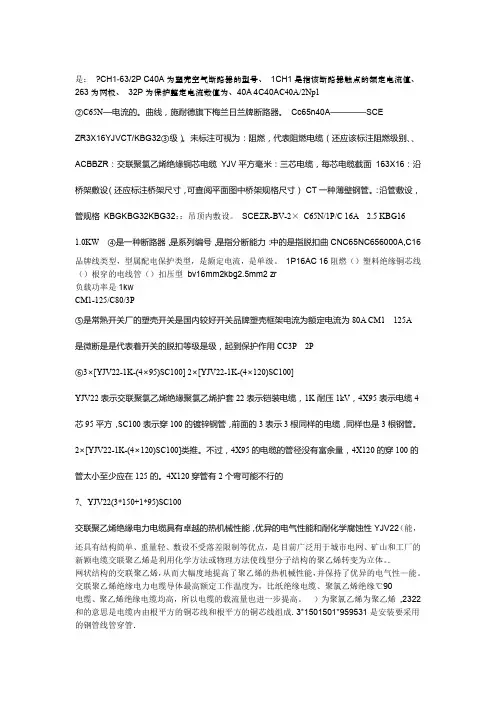

是：?CH1-63/2P C40A为塑壳空气断路器的型号、1CH1是指该断路器触点的额定电流值、263为两极、32P为保护整定电流数值为、40A 4C40A C40A/2Np1②C65N—电流的。
曲线，施耐德旗下梅兰日兰牌断路器。
Cc65n40A————SCEZR3X16YJVCT/KBG32③级）。
未标注可视为：阻燃，代表阻燃电缆（还应该标注阻燃级别、、ACBBZR：交联聚氯乙烯绝缘铜芯电缆YJV平方毫米：三芯电缆，每芯电缆截面163X16：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸）CT一种薄壁钢管。
：沿管敷设，管规格KBGKBG32KBG32：：吊顶内敷设。
SCE ZR-BV-2×C65N/1P/C 16A 2.5 KBG161.0KW ④是一种断路器，是系列编号，是指分断能力：中的是指脱扣曲CNC65NC656000A,C16品牌线类型，型属配电保护类型，是额定电流，是单级。
1P16AC 16阻燃（）塑料绝缘铜芯线（）根穿的电线管（）扣压型bv16mm2kbg2.5mm2 zr负载功率是1kwCM1-125/C80/3P⑤是常熟开关厂的塑壳开关是国内较好开关品牌塑壳框架电流为额定电流为80A CM1 125A 是微断是是代表着开关的脱扣等级是级，起到保护作用CC3P 2P⑥3×[YJV22-1K-(4×95)SC100] 2×[YJV22-1K-(4×120)SC100]YJV22表示交联聚氯乙烯绝缘聚氯乙烯护套22表示铠装电缆，1K耐压1kV，4X95表示电缆4芯95平方，SC100表示穿100的镀锌钢管，前面的3表示3根同样的电缆，同样也是3根钢管。
2×[YJV22-1K-(4×120)SC100]类推。
不过，4X95的电缆的管径没有富余量，4X120的穿100的管太小至少应在125的。
4X120穿管有2个弯可能不行的7、YJV22(3*150+1*95)SC100交联聚乙烯绝缘电力电缆具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性YJV22（能，还具有结构简单、重量轻、敷设不受落差限制等优点，是目前广泛用于城市电网、矿山和工厂的新颖电缆交联聚乙烯是利用化学方法或物理方法使线型分子结构的聚乙烯转变为立体。
电气一次系统图介绍
多线图
总结词
复杂精细，易于扩展
详细描述
多线图是用多根线表示电路的连接关系的图，通常用于表示非常复杂的电路或设备。它以复杂精细的 方式展示电路中的元件和连接关系，使得读者能够深入了解电路的细节和工作原理，同时便于对电路 进行扩展和改进。
03 电气一次系统图绘制方法
手绘方法
传统绘图工具
使用铅笔、橡皮、尺子等传统绘 图工具，在纸上绘制电气一次系 统图。这种方法需要较高的绘画 技巧和经验，且绘图效率较低。
设备布局与连接
通过电气一次系统图，设计者可以明 确设备的布局和连接方式，确保电力 系统的稳定运行和安全。
电力系统运行与维护
实时监控
在电力系统运行过程中，电气一次系 统图可以实时反映设备的运行状态， 帮助运维人员及时发现和处理问题。
预防性维护
通过电气一次系统图，运维人员可以 预测设备可能出现的故障，提前进行 维护，降低故障率。
双线图
总结词
清晰明了，易于分析
详细描述
双线图是用双线表示电路的连接关系的图，通常用于表示较复杂的电路或设备。 它以清晰明了的方式展示电路中的元件和连接关系，使得读者能够深入分析电路 的工作原理和性能。
三线图
总结词
详细全面，易于维护
详细描述
三线图是用三根线表示电路的连接关系的图，通常用于表示大型的、复杂的电路或设备。它以详细全面的方式展 示电路中的元件和连接关系，使得读者能够全面了解电路的结构和功能，同时便于对电路进行维护和检修。
THANKS FOR WATCHING
感谢您的观看
VS
电气设计软件
使用专门针对电气设计领域的软件如 EPLAN、AutoCAD Electrical等，直接 绘制电气一次系统图。这些软件提供了丰 富的电气符号和元件库，方便设计人员进 行绘制。
电气原理图怎么看
电气原理图怎么看
要理解电气原理图，可以按照以下步骤操作，不要标题且确保文中没有相同的文字出现：
1. 仔细观察电气原理图的整体结构，包括各个电气元件的连接方式和位置。
2. 根据原理图中的符号图示，确定各个电气元件的类型和功能，比如电源、开关、电灯等。
3. 遵循电气原理图中的箭头方向，确定电流的流动方向。
箭头指向的是电流的正方向，电流则从正方向流向负方向（箭头的反方向）。
4. 识别原理图中的电气连接方式，如并联和串联。
并联表示电流可以同时经过多个电气元件，而串联表示电流必须先通过一个元件再经过另一个元件。
5. 使用注解或标签来记录和标识不同电气元件的特性，如电流值、电压值等。
确保注解或标签是独特的，不会与其他部分重复。
6. 根据连线的路径和电气元件的布局，理解电流的路径和电压的变化情况。
根据电路的性质，例如并联电路中电流分流、串联电路中电压相加等，推测电流和电压的变化规律。
7. 根据具体需求和电气原理图，分析电气元件之间的相互作用
和影响。
例如，电源的电压和电流如何控制电灯的亮度。
8. 通过模拟电路或使用电气仪器，验证电气原理图的准确性和可行性。
请注意，以上步骤可能需要一定的电气知识和经验。
如果对电气原理图不够了解或存在疑问，建议参考相关电气教材或向专业人士咨询。
电气图的识读方法和步骤
电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。
因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。
如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。
2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。
如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。
3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。
4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说和安装施工要求。
这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。
二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。
2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。
3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。
怎样看懂电气原理图
文字符号： QF (DL)
用途：短路保护，能分断 数千安培甚至几十千安培 的短路电流，可以带负载 操作。
二、控制器件
1、接触器
名称：接触器
图形符号：
文字符号： KM 用途：用弱电流控制强电 流，通过控制其线圈的得 电或失电实现远程操作主 触点频繁的接通或断开不 超过额定电流负载。
2、热继电器
5、急停按钮
名称：急停按钮
图形符ቤተ መጻሕፍቲ ባይዱ：
文字符号：SB（JT）
用途：通常为常闭触点， 串联于控制回路，按下后 接点断开，松手不会自动 复位，要复位时需旋转蘑 菇头（或向外拉动）。
6、旋钮
名称：旋钮（选择开关）
图形符号：
文字符号： SA
用途：有多个档位，多组 触点，不同档位对应不同 的触点接通或断开。用于 控制电路的快速切换，实 现不同的控制功能。
电气原理图是用来表明设备的工作原理及各电器元件间的作用，一般 由主电路、控制执行电路、检测与保护电路、配电电路等几大部分组成。 这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系， 所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画各种 电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时 情况。
看辅助回路的步骤
②根据辅助回路的回路研究主回路的动作情况。在回路图中，辅助回 路不要胡子眉毛一把抓，先从小的回路看起，把每一个小回路的功能了解 清楚。最后，再来看大的回路，你会发现之前稀里糊涂的原理你已经知道 大半，剩下的就是把它们的功能组合起来，并了解其中制约的关系。在图 片中，辅助回路只有一条回路。按下起动按钮，接通断开的回路，电流进 入接触器的线圈KM,主回路中的主触头闭合，于是电动机通电运转。按下停 止按钮，回路断开，KM断电，接触器释放，主触头断开，于是电动机被断 电而停止。这就是开关(或按钮)—接触器（或继电器)—电动机的控制方式， 这也是"起保停"的基本形式;
教你三步看懂电路图的方法
教你三步看懂电路图的方法
电路图主要由元件符号、连线、结点、注释四大部分组成。
接下来给大家分享如何通过三个步骤看懂电路图，一起看一下具体内容。
看懂电路图的三个步骤
（1）首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用。
分清主电路和辅助电路。
交流回路和直流回路。
（2）主电路是电气控制线路中大电流流过的部分。
包括从电源到电机之间相连的电器元件。
看主回路时要通常从下往上看。
即先从用电设备开始经控制电器元件顺次往电源端看。
通过看主回路，要搞清楚负载是怎样取得电源的。
电源都经过哪些电器原件到达负载和为什么要通过这些电器原件。
（3）辅助电路是控制线路中除了主电路以外的电路。
起流过的电流比较小，看辅助电路时则上自上而下。
从左到右看，即先看主电源，再顺序看各条支路。
分析各条支路电器原件的工作情况及其对主回路的控制关系，注意电气与机械机构的连接关系。
如何画好电路图
（1）如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成。
（2）如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。
（3）画好电路图应注意的事项:
①必须用电路符号表示元件，不能用实物图形。
②整个电路图画成方框型。
③按照实物图元件摆放顺序画电路图。
④养成随时将各元件用字母表示的好习惯。
⑤注意连接处不要形成开路，节点要点好。
电气识图及其标准解读
感谢观看
THANKS
接线图的识读
总结词
接线图是电气安装施工的重要依据，主 要表示电气设备和元件的实际接线方式 。
VS
详细描述
接线图是根据电路图或控制图绘制的一种 图纸，用于指导电气设备和元件的安装接 线。在识读接线图时，应了解电气设备和 元件的实际安装位置和接线方式，熟悉接 线标准和规范，掌握电气安全知识和操作 技能，以确保安装施工的准确性和安全性 。
标注要求
电气图中的颜色标注应准确、完整、清晰，颜色的标注应与 线条的颜色一致。同时，颜色的标注还应符合国际或国家的 相关标准。
04
电气识图实例解析
电路图的识读
总结词
电路图是电气识图的基础，主要表示电气设备或元件之间的连接关系。
详细描述
电路图通过图形符号、文字符号和规定的画法，表示电路中各电气设备或元件的连接关系，包括电源、开关、负 载等。在识读电路图时，应了解电气元件的基本符号和表示方法，熟悉电路的走向和连接方式，以便更好地理解 电路的工作原理和功能。
控制图的识读
总结词
控制图是电气控制系统的核心，主要表示控制逻辑和信号流程。
详细描述
控制图是用来描述控制系统的工作流程和逻辑关系的图纸，包括控制电路图、控制逻辑图和控制流程 图等。在识读控制图时，应了解控制元件的基本符号和表示方法，熟悉控制逻辑和信号流程，掌握控 制系统的基本功能和工作原理，以便更好地进行系统调试和维护。
电气图的线条与标注
线条要求
电气图中的线条应粗细均匀，线型一 致，标注清晰。
标注要求
电气图中的标注应准确、完整、清晰 ，包括元件的文字符号、电路的标号 、连接线的编号等。
电气图的颜色与标注
颜色要求
电气图的颜色应符合规定的标准，不同颜色的线条应代表不 同的含义Байду номын сангаас如电源线常用红色表示，接地线常用黄绿相间的 颜色表示。
一文教你如何读懂电气安装工程系统图
一文教你如何读懂电气安装工程系统图（六）电缆表册电缆表册使用表格形式显示系统中电缆的线路编号、类别、规格、型号、长度、起止点及保护管的规格等。
该长度值只作为参考，施工时应现场实测。
电缆表册也有装在设备材料表内。
（七）图例图例是用表格形式列出图纸中使用的图形符号或文字符号的含义，以使读图者读懂图纸。
除统一图例外专业图例各有不同表示，读图时应注意图例及说明。
（八）设备材料表设备材料表是以表格形式列出工程所需的材料、设备名称、规格、型号、数量、要求等。
（九）设计说明[对一个读图者来说，设计说明是必须认真阅读和研究的内容。
因为它常常是指点迷津的钥匙 ]设计说明主要标注图中交代不清，不能表达或没有必要用图表示的要求、标准、规范、方法等，如供电电源来源、线路敷设方式、设备安装方式施工注意事项等。
根据工程规模及需要说明的内容多少，有的可以单独编制说明，有的因为内容简短，分项局部问题可以写在分项图纸内的空余处。
（十）图纸目录图纸目录是将设计图纸安顺序编排，它反映了图纸全部情况，是清点、查阅的依据。
二、读图注意要点1、电气工程大多采用统一的图形符号并加注文字符号绘制出来的。
因为构成电气工程设备、元件、线路很多，结构类型不一，安装方式各异，只有借用统一的图形符号和文字符号来表达，才能说明清楚。
因此，阅读图纸前必须熟悉图形符号和文字符号所代表的含义。
2、电气工程施工，往往与主体工程（土建工程）及其他施工相配合进行。
例如：电气设备的布置与土建平面布置，立面布置有关；安装方法与墙体结构有关；特别是一些暗敷设线路、电气设备基础和预埋件，更与土建工程密切相关。
因此，阅读电气建筑图纸时应与土建施工图对应起来阅读。
3、电气工程图中有关安装等方面的技术要求和安装方法，在有关的国家标准和规范、规程中有明确规定，因此，有些图纸并没有完全反映出来，只是在说明中注明参照“***标准图集”、“***规范”等等，这就要求我们应在读图同时配合相关规范、标准、图集以全面了解图纸要求。
教你如何看懂电气图纸
电气原理图识读方法和步骤
电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。
识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。
还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。
有了这些熟悉之后，在通过二次回路看是如何实现的。
看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。
有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。
对于各类电气图的识读，通常有以下几种基本识图方法。
1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。
因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。
例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。
2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。
3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。
如何看懂电气图纸
如何看懂电气图纸1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
其次，按照先看主电路，再看辅助电路的顺序进行看图。
看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。
4、电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。
一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。
因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。
【史上最全】—电气原理图、接线图识读方法及画图技巧
【史上最全】—电气原理图、接线图识读方法及画图技巧电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。
本文主要谈电力电气图的识读。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备(主设备)连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。
电气图主要有系统原理图、电路原理图、安装接线图。
1．系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。
2．电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。
展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。
识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。
集中式、展开式电路图互相补充、互相对照来识读更易理解。
3．安装接线图安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。
安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
如何快速看懂电气原理图
如何快速看懂电气原理图电气原理图是根据控制线图工作原理绘制，结构简单，层次分明。
主要用于研究和分析电路工作原理。
要想看电气原理图要先清楚其中的电气原理及其符号所表示的含义。
看原理图先看主电路，再看控制电路。
对于控制电路要熟悉典型控制电路。
控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。
对于复杂的控制电路，分割成若干个局部控制电路，然后与典型电路相对照，逐步分析。
各种电气原理图都是由各种不同的电路，如主电路，辅助电路以及各种电气设备图形符号和文字组成的。
图中的每个图形符号，文字符号都有着不同的含义，必须在看图前加以了解和掌握。
电气原理图一般分为主回路和辅助回路两大部分。
辅助回路的是要作用就是控制主回路，而主回路中一般通过大电流，所以它主要是用来控制回路中大功率或主要用电设备。
主电路是供给某些电气设备电源的，它受辅助电路的控制，而辅助电路是供给控制电器电源用的，也是控制主电路动作的电路。
图中每个图形和符号都标志着各种电气设备,组件的名称和作用，掌握了图中的设备和组件的名称及作用后，便可看图了。
通常，在熟记电气图形符号的基础上就可以阅读电气原理图。
看图时，首先看主回路，其次看辅助回路,最后看照明、信号、保护等回路。
看主回路的步骤：①、看这个主回路是为什么用电设备服务的(如电动机、电炉等），它们的用途和工作特点。
例如：电动机的起动方式，有无正、反转，调速和制动等要求。
②、看主回路中的用电设备是用什么电器控制的③、看主回路中其它的电器，并且了解它们起什么作用。
图中QS是电源开关，用以控制电源；FU是熔断器，作为短路保护装置。
KH是热继电器，作为过载保护装置。
④、看电源，要了解主回路的电源电压是380伏还是220伏。
手把手教你如何看懂电气控制电路图
手把手教你如何看懂电气控制电路图一、看电气图的一般步骤1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
其次，按照先看主电路，再看辅助电路的顺序进行看图。
看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。
4、电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。
一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。
电气系统的图示简课件
控制流程图在企业自动化生产中的应用与注意事项
01
应用
控制流程图用于描述自动化生产线 的控制逻辑和顺序。
实时更新
随着生产线的调整和改进，控制流 程图应随时更新。
03
02
简洁明了
避免过多的细节，突出核心控制逻 辑。
安全验证
确保控制流程图符合安全规范，避 免潜在风险。
04
接线图在建筑电气安装中的应用与注意事项
信号线
表示电路中传递信号的线路。
设备布置图符号
01
02
03
04
设备符号
表示各种电气设备的符号，如 电动机、变压器等。
布局符号
表示设备的布置位置和排列方 式。
连接线
表示设备之间的连接关系和线 路走向。
安装尺寸和标注
表示设备的安装尺寸和相关标 注信息。
03
电气系统图示方法
电路图的绘制方法
电路图绘制原则
接线图的绘制步骤
首先确定接线图的布局，然后根据实际接线情况绘制出相应的元件符号和连接线 ，最后按照实际连接关系完成整个接线图的绘制。
设备布置图的绘制方法
设备布置图的基本元素
设备布置图由一系列的图形符号和文 字说明组成，包括设备、管道、阀门 等。
设备布置图的绘制步骤
首先确定设备布置的区域和布局，然 后根据实际设备布置情况绘制出相应 的图形符号和文字说明，最后按照实 际布置关系完成整个设备布置图的绘 制。
控制流程图由一系列的图形符号组成 ，包括起止符号、处理过程、判断/ 决策符号等。
控制流程图的绘制步骤
首先明确控制流程，然后根据流程顺 序绘制出相应的图形符号，最后按照 逻辑关系完成整个控制流程图的绘制 。
接线图的绘制方法
实物图+电气图纸讲解教你学会看配电系统图
每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。
因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。
一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
L火线、N零线、G地线（插座内部都有这些符号）。
配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。
电路线埋暗线，线材等。
（2）线管暗敷的符号表示ZR ：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。
BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者 ZR-YJV-4×25+1×16-CT-SC80-ACC 或BV(2*6+E6)SC20-C。
（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。
二、配电系统图中各种参数的含义解析（1）SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何解读电气系统图CH1-63/2P C40A是：1、CH1为塑壳空气断路器的型号2、63是指该断路器触点的额定电流值3、2P为两极4、C40A为保护整定电流数值为40A②C65N—C40A/2Np1c65n施耐德旗下梅兰日兰牌断路器。
C曲线，40A 电流的。
③ZR—YJV—3X16—CT/KBG32—SCEZR：阻燃，代表阻燃电缆（还应该标注阻燃级别A、B、C。
未标注可视为B级）YJV：交联聚氯乙烯绝缘铜芯电缆3X16：三芯电缆，每芯电缆截面16平方毫米CT：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸）KBG32：沿KBG管敷设，管规格32。
KBG：一种薄壁钢管SCE：吊顶内敷设。
④C65N/1P/C 16A ZR-BV-2×2.5 KBG161.0KWC65N是一种品牌断路器，C65是系列编号，N是指分断能力：6000A,C16中的C是指脱扣曲线类型，C型属配电保护类型，16是额定电流16A，1P 是单级。
阻燃（zr）塑料绝缘铜芯线（bv）2根2.5mm2 穿16mm的电线管（kbg）扣压型负载功率是1kw⑤CM1-125/C80/3PCM1是常熟开关厂的塑壳开关是国内较好开关品牌塑壳框架电流为125A额定电流为80A 2P是微断3P是C是代表着开关的脱扣等级是C级，起到保护作用⑥3×[YJV22-1K-(4×95)SC100]2×[YJV22-1K-(4×120)SC100]YJV22表示交联聚氯乙烯绝缘聚氯乙烯护套22表示铠装电缆，1K耐压1kV，4X95表示电缆4芯95平方，SC100表示穿100的镀锌钢管，前面的3表示3根同样的电缆，同样也是3根钢管。
2×[YJV22 -1K-(4×120)SC100]类推。
不过，4X95的电缆的管径没有富余量，4X120的穿100的管太小至少应在125的。
4X120穿管有2个弯可能不行的7、YJV22(3*150+1*95)SC100YJV22交联聚乙烯绝缘电力电缆（具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单、重量轻、敷设不受落差限制等优点，是目前广泛用于城市电网、矿山和工厂的新颖电缆。
交联聚乙烯是利用化学方法或物理方法使线型分子结构的聚乙烯转变为立体网状结构的交联聚乙烯，从而大幅度地提高了聚乙烯的热—机械性能，并保持了优异的电气性能。
交联聚乙烯绝缘电力电缆导体最高额定工作温度为90℃，比纸绝缘电缆、聚氯乙烯绝缘电缆、聚乙烯绝缘电缆均高，所以电缆的载流量也进一步提高。
）22为聚氯乙烯,23为聚乙烯3*150和1*95的意思是电缆内由3根150平方的铜芯线和1根95平方的铜芯线组成.SC100是安装要采用100的钢管线管穿管.8、YJV-3*150+1*70的345元钱一米，YJV22-3*150+1*70的是393元钱一米。
9、dtap/15kw电机三角形连接/15KW 。
10、HUSD18R-63/16A-4PDUYD18代表应急电源装置以及厂家代码（设计师应该是推荐用环宇的双电源开关），2KW是负载，16A是负载电流，4p是四相。
11、YJV22-1000-4×300的电缆需要穿直径100mm的热镀锌钢管。
直管20米内，穿100镀锌钢管。
1、2个弯时穿150的铠装电缆直埋敷设，除了过马路，可不需要穿钢管。
12、yjv22-3*95高压电缆外径是63mm.和两台10k v 800kva变压器相配合适，载流量没问题13、BV-3*2.5 PC20-F L3NPE W53芯2.5平方铜芯聚氯乙烯绝缘电缆PC20-F 穿聚氯乙烯硬质DN20管敷设三芯电缆用途分别是：L3 是火线N 是零线PE是地线W5回路号14、BM65G-100/20A/2P上海施耐德BM65G系列小型隔离开关塑壳容量100A,开关容量20A，2P二极的开关15、在电路图里有一个回路功率是5.88KW ，为什么选用的是C65N-D40A/2P+VE型号里面的40A是怎么计算的？C65N-D40A/2P+VE，从型号看，应该是单相电。
根据公式P=UI ，可以计算出回路电流I= 5880/220=27A，首先讲必须选择比这个电流大的空开，有30，40，50，63。
30A的余量太小，50A 的接近回路电流的2倍，过大！只有选40A的最合适，是回路电流的1.5倍，严格来讲，这个还是选的有点大了。
15、双电源型号HYCQPA-63/4P是什么牌子？慧科16、5SJ6+5SM2/4P-32A,看图纸的符号不带圈的，应该是西门子的空开5SM2漏电保护模块与5SJ系列小型断路器拼装;加号后面的就是表示漏电保护！17、C65N--C--4P--20施耐德的断路器，c型，4极就是带N相，额定电流20A的LTM--3P+N--15KA 是3P+N的浪涌保护器，15KA的。
18、断路器SBL-200/4P 100A ,500mA 0.4sSB:型号；L：漏电；200：框架电流；4P：ABCN；（4极）100A：实际电流；500mA：漏电动作电流；0.4s：漏电动作时间。
19、2*CAT6 UTP/4P2根六类屏蔽4对双绞线；即平时大家说的2根六类带屏蔽的网线，4p为8芯4对20、HUM18-63/3-C10环宇公司产品微型断路器HUM---环宇公司自定型号18---设计序号63---产品框架电流等级（本系列最大可做到电流63A）/3----3极，即三相，A BC.上三个进线接点，下三个出线接点。
C10---C型保护特征额定电流10A21、通至照明变压器的电缆VLV-0.5/1.03*35+1*16VLV是聚氯乙烯绝缘聚氯乙烯护套铝芯电力电缆，0.5/1.0是说他的额定耐压等级，就是说他适用于额定电压0.5至1千伏的输配电线路中，3*35+1* 16说的是电缆规格，是三加一的动力电缆三根35平方的和一根16平方的。
22、WATSNB-63/50 4CBR施耐德万高N系列CB级自动转换开关，控制器为基本型，壳体电流63A，整定电流50A，四极CB级开关。
23、wnm1-150/125A-3P125A－3P是一个断路器的型号，是150A的壳架等级电流125A的开断电流3极的24、YJV22-4*70-SC100-FC钢带铠装聚乙烯绝缘聚氯乙烯护套四芯线芯70平方毫米电缆穿100管径低压流体输送钢管埋地敷设。
25、BV-500V-4*95+1*50 SC100 WC铜芯绝缘导线，500伏，4根95平方毫米和一根50平方毫米的线，SC100就是线穿DN100的钢管，WC是沿墙敷设。
其实本来这是电缆的表达方式，但是现在工程中，也有用这种线代替电缆，当然，它的安全性不如电缆。
26、NHBV4*1.5 RC20/WC,FC(24V)耐火铜芯聚氯乙烯绝缘电线，规格是4芯，每芯截面为1.5mm²。
RC标注不规范，一般用SC表示钢管、PC表示PVC刚性塑料管，20是管径。
WC是埋墙敷设，FC是埋地敷设。
24V是指用来传输24V电源。
27、高压YJV22电缆8.7/15KV3*400？见过最大的是300的400的真没有见过，双并240的电缆或者选择单芯500的电缆经济实惠的办法是两颗240的10KV电缆根本没有400的除非定做价格很高。
28、ZR-BV-3*2.5-TC20-ACZR-阻燃BV-塑铜线3*2.5-3芯×2.5mm2TC2020薄钢管吊顶内敷设-AC交流29、BV-2*4+E4 PC20 WC导线型号为铜芯塑料绝缘线，2根截面积均为4平方加一根4平方接地线，穿管径为20mm的硬塑料管，沿墙，沿顶棚敷设30、BV-2*2.5+BVR-1*2.5-PC20-WCBX、BV、BLV、BVV、RVV、BVR等都是表示导线，型号中的字母分别表示：(1)第一个字母“B”表示布线。
(2)第二个字母“X”表示橡皮绝缘，“V”表示聚氯乙烯型料绝缘线。
(3)第三个字母“V”表示塑料护套。
(4)型号中不带“L”为铜线，带“L”为铝线。
(5)“R”表示软线2*2.5=根数*单根平方数（平方毫米）PC 穿硬塑料管敷设20是该硬塑料管的直径，单位是毫米WC 暗敷设在墙内31、BM65G-100/20A/2P上海施耐德BM65G系列小型隔离开关塑壳容量100A,开关容量20A，2P二极的开关32、NDM1-63C/32/2P上海良信电器有限公司产品微型断路器（系列)壳架等级63AC型（配电类）脱扣特性规格32A2极33、CZBL-63C/20A/30mA/2PCZBL-63C代表某品牌漏电开关型号，额定电流20A，漏电动作电流30mA，2极进出线，L1表示相线。
34、C65N-C16/2P+VE施耐德C65型微型断路器其中C65--表示系列的型号；N--表示分断能力为6000A；C--表示脱扣曲线为C型；16--表示额定电流为16A；2P--表示极数为2极；VE--表示可配剩余电流动作保护附件（Vigi C65 ELE）；35、C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50C65N-16A 2P 是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的。
SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设C65N-C16/3P C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极VV*5x2.5-SC32/WC/FC 指5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
36、C65N-C16/2PC65N-C16/2：2P微型断路器，通断能力16A，可用于普通回路供电开关。
C65N-C16/+N：1P微型断路器+N，通断能力16A，可用于照明回路供电开关。
C65N-C16/30mA/0.3s：微型漏电保护器，通断能力16A，漏电30mA、0.3秒动作，可用于与人体较多次数接触的设备回路供电开关。
37、ATNS63/4P-32A施耐德自动电源转换开关。
63是最大壳体电流，4 P是四极断路器，32A是整定电流(整定电流是继电保护中的一个重要术语。
其意思是，在继电保护判断跳闸时与实际电流相对比的标准值，整定值是人为规定，根据电路、电网承受能力计算出的值。
整定电流”、“额定电流”是两回事，GB14048中有明确解释，举例说明：DW45断路器三段保护，长延时保护整定电流一般出厂默认值为1倍的额定电流；短路短延时整定电流一般出厂默认值为8倍的额定电流，定时限时间为0.4s；短路瞬时整定电流一般出厂默认值为12倍的额定电流。
