电气系统图大全

电气系统图中电气原理图应用最多，为便于阅读与分析控制线路，根据简单、清晰的原则，采用电气元件展开的形式绘制而成。

它包括所有电气元件的导电部件和接线端点，但并不按电气元件的实际位置来画，也不反应电气元件的形状、大小和安装方式。

由于电气原理图具有结构简单、层次分明、适于研究、分析电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛应用。

（1）识读图的方法和步骤
阅读继电器—接触器控制原理图时，要掌握以下几点：?
A、电气原理图主要分主电路和控制电路两部分。

电动机的通路为主电路，接触器吸引线圈的通路为控制电路。

此外还有信号电路、?照明电路等。

B、原理图中，各电器元件不画实际的外形图，而采用国家规定的统一标准，文字符号也要符合国家规定。

电气系统图中电气原理图应用最多，为便于阅读与分析控制线路，根据简单、清晰的原则，采用电气元件展开的形式绘制而成。

它包括所有电气元件的导电部件和接线端点，但并不按电气元件的实际位置来画，也不反应电气元件的形状、大小和安装方式。

由于电气原理图具有结构简单、层次分明、适于研究、分析电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛应用。

（1）识读图的方法和步骤
阅读继电器—接触器控制原理图时，要掌握以下几点：?
A、电气原理图主要分主电路和控制电路两部分。

电动机的通路为主电路，接触器吸引线圈的通路为控制电路。

此外还有信号电路、?照明电路等。

B、原理图中，各电器元件不画实际的外形图，而采用国家规定的统一标准，文字符号也要符合国家规定。

C、在电气原理图中，同一电器的不同部件常常不画在一起，而是画在电路的不同地方，同一电器的不同部件都用相同的文字符号标明，例如接触器的主触头通常画在主电路中，而吸引线圈和辅助触头则画在控制电路中，但它们都用KM表示。

D、同一种电器一般用相同的字母表示，但在字母的后边加上数码或其他字母下标以示区别，例如两个接触器分别用KM1、KM2表示，或用KMF、KMR表示。

E、全部触头都按常态给出。

对接触器和各种继电器，常态是指未通电时的状态；?对按钮、?行程开关等，则是指未受外力作用时的状态。

F、原理图中，无论是主电路还是辅助电路，各电气元件一般按动作顺序从上到下，从左到右依次排列，可水平布置或者垂直布置。

G、原理图中，有直接电联系的交叉导线连接点，要用黑圆点表示。

无直接联系的交叉导线连接点不画黑圆点。

在阅读电气原理图以前,必须对控制对象有所了解，尤其对于机、液压（或气压）、?电配合得比较密切的生产机械，?单凭电气线路图往往不能完全看懂其控制原理，?只有了解了有关的机械传动和液压（气压）传动后，才能搞清全部控制过程。

（2)图面区域的划分
图纸上方的1、2、3……等数字是图区编号，它是为了便于检索电气线路，方便阅读分析避免遗漏而设置的。

图区编号也可以设置在图的下方。

图区编号下方的“电源开关及保护……”等字样，表明对应区域下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全电路的工作原理。

（3)符号位置的索引?
符号位置的索引用图号、页次和图区编号的组合索引法，索引代号的组成如下：
?
如下图KM线圈及KA线圈下方的是接触器KM和继电器KA相应触头的索引。

电气原理图中，接触器和继电器线圈与触头的从属关系应用附图表示。

即在原理图中相应线圈的下方，给出触头的图形符号，并在其下面注明相应触头的索引代号，对未使用的触头用“×”表明，有时也可采用上述省去触头的表示法。

对接触器，上述表示法中各栏的含义如下：
?SHAPE? * MERGEFORMAT
对继电器，上述表示法中各栏的含义如下：
?SHAPE? * MERGEFORMAT

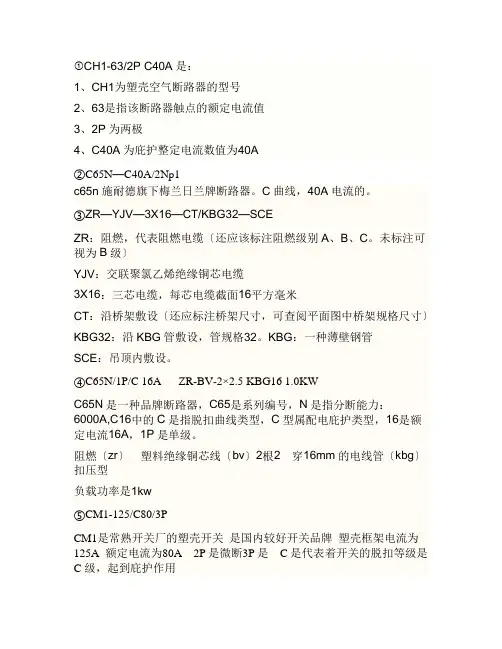

（4)电气原理图中技术数据的标注
电气元件的数据和型号，一般用小号字体注在电器代号下面，如右图中就是热继电器动作电流值范围和整定值的标注。

D、同一种电器一般用相同的字母表示，但在字母的后边加上数码或其他字母下标以示区别，例如两个接触器分别用KM1、KM2表示，或用KMF、KMR表示。

E、全部触头都按常态给出。

对接触器和各种继电器，常态是指未通电时的状态；?对按钮、?行程开关等，则是指未受外力作用时的状态。

F、原理图中，无论是主电路还是辅助电路，各电气元件一般按动作顺序从上到下，从左到右依次排列，可水平布置或者垂直布置。

G、原理图中，有直接电联系的交叉导线连接点，要用黑圆点表示。

无直接联系的交叉导线连接点不画黑圆点。

在阅读电气原理图以前,必须对控制对象有所了解，尤其对于机、液压（或气压）、?电配合得比较密切的生产机械，?单凭电气线路图往往不能完全看懂其控制原理，?只有了解了有关的机械传动和液压（气压）传动后，才能搞清全部控制过程。

（2)图面区域的划分
图纸上方的1、2、3……等数字是图区编号，它是为了便于检索电气线路，方便阅读分析避免遗漏而设置的。

图区编号也可以设置在图的下方。

图区编号下方的“电源开关及保护……”等字样，表明对应区域下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全电路的工作原理。

（3)符号位置的索引?
符号位置的索引用图号、页次和图区编号的组合索引法，索引代号的组成如下：
?
如下图KM线圈及KA线圈下方的是接触器KM和继电器KA相应触头的索引。

电气原理图中，接触器和继电器线圈与触头的从属关系应用附图表示。

即在原理图中相应线圈的下方，给出触头的图形符号，并在其下面注明相应触头的索引代号，对未使用的触头用“×”表明，有时也可采用上述省去触头的表示法。

对接触器，上述表示法中各栏的含义如下：
?SHAPE? * MERGEFORMAT
对继电器，上述表示法中各栏的含义如下：
?SHAPE? * MERGEFORMAT
（4)电气原理图中技术数据的标注
电气元件的数据和型号，一般用小号字体注在电器代号下面，如右图中就是热继电器动作电流值范围和整定值的标注。

电气系统图中电气原理图应用最多，为便于阅读与分析控制线路，根据简单、清晰的原则，采用电气元件展开的形式绘制而成。

它包括所有电气元件的导电部件和接线端点，但并不按电气元件的实际位置来画，也不反应电气元件的形状、大小和安装方式。

由于电气原理图具有结构简单、层次分明、适于研究、分析电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛应用。

（1）识读图的方法和步骤
阅读继电器—接触器控制原理图时，要掌握以下几点：?
A、电气原理图主要分主电路和控制电路两部分。

电动机的通路为主电路，接触器吸引线圈的通路为控制电路。

此外还有信号电路、?照明电路等。

B、原理图中，各电器元件不画实际的外形图，而采用国家规定的统一标准，文字符号也要符合国家规定。

C、在电气原理图中，同一电器的不同部件常常不画在一起，而是画在电路的不同地方，同一电器的不同部件都用相同的文字符号标明，例如接触器的主触头通常画在主电路中，而吸引线圈和辅助触头则画在控制电路中，但它们都用KM表示。

D、同一种电器一般用相同的字母表示，但在字母的后边加上数码或其他字母下标以示区别，例如两个接触器分别用KM1、KM2表示，或用KMF、KMR表示。

E、全部触头都按常态给出。

对接触器和各种继电器，常态是指未通电时的状态；?对按钮、?行程开关等，则是指未受外力作用时的状态。

F、原理图中，无论是主电路还是辅助电路，各电气元件一般按动作顺序从上到下，从左到右依次排列，可水平布置或者垂直布置。

G、原理图中，有直接电联系的交叉导线连接点，要用黑圆点表示。

无直接联系的交叉导线连接点不画黑圆点。

在阅读电气原理图以前,必须对控制对象有所了解，尤其对于机、液压（或气压）、?电配合得比较密切的生产机械，?单凭电气线路图往往不能完全看懂其控制原理，?只有了解了有关的机械传动和液压（气压）传动后，才能搞清全部控制过程。

（2)图面区域的划分
图纸上方的1、2、3……等数字是图区编号，它是为了便于检索电气线路，方便阅读分析避免遗漏而设置的。

图区编号也可以设置在图的下方。

图区编号下方的“电源开关及保护……”等字样，表明对应区域下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全电路的工作原理。

（3)符号位置的索引?
符号位置的索引用图号、页次和图区编号的组合索引法，索引代号的组成如下：
?
如下图KM线圈及KA线圈下方的是接触器KM和继电器KA相应触头的索引。

电气原理图中，接触器和继电器线圈与触头的从属关系应用附图表示。

即在原理图中相应线圈的下方，给出触头的图形符号，并在其下面注明相应触头的索引代号，对未使用的触头用“×”表明，有时也可采用上述省去触头的表示法。

对接触器，上述表示法中各栏的含义如下：
?SHAPE? * MERGEFORMAT
对继电器，上述表示法中各栏的含义如下：
?SHAPE? * MERGEFORMAT
（4)电气原理图中技术数据的标注
电气元件的数据和型号，一般用小号字体注在电器代号下面，如右图中就是热继电器动作电流值范围和整定值的标注。
