电子电气制图和识图
电气图纸的识图方法和制图规范课件
如何快速准确地阅读电气图纸？
理解电路原理
详细summary：理解电路原理是阅读电气图纸的关键。在阅读电气图纸时，需要了解电路的基本原理，包括电流的流向、电 压的传递等。通过分析电路原理，可以更好地理解电气图纸中的各个部分，以及它们之间的相互关系。
制图时如何保证图纸的清晰度和规范性？
遵循制图规范
制图时需要遵循电气工程制图的相关规范，包括图纸的幅面 、线型、字体、标注等。遵循制图规范可以保证图纸的清晰 度和规范性，使图纸易于阅读和理解。同时，遵循制图规范 也是保证电气工程质量和安全的重要措施。
02
电气图纸的识图方法
电路图的识图方法
总结词
理解电路原理
详细描述
电路图是电气图纸中最基本的一种，它表示了电气设备或元件之间的连接关系 和电路原理。在识读电路图时，需要了解电路的组成和功能，掌握各元件的作 用和工作原理，以便更好地理解电路的工作过程。
系统图的识图方法
总结词
明确系统结构
详细描述
系统图是用来表示电气系统的组成和连接关系的图纸。在识读系统图时，需要了 解系统的整体结构和各个组成部分的功能，掌握电源、控制、保护等环节的工作 原理，以便更好地理解系统的运行方式和控制逻辑。
03
电气图纸的制图规范
电路图的制图规范
电路图符号标准
电源和信号线的表示
使用标准的电气符号，如电阻、电容 、电感、继电器等，并确保符号的正 确放置。
电源线和信号线应明确区分，并标注 相应的文字说明。
连接线规范
连接线应清晰可见，避免交叉或重叠 ，对于多条连接线汇聚到一个节点的 情况，应标明节点号。
系统图的制图规范
在实际应用中如何根据电气图纸进行设备的安装和调试？
电气图纸制图规范及电气图纸的识读方法

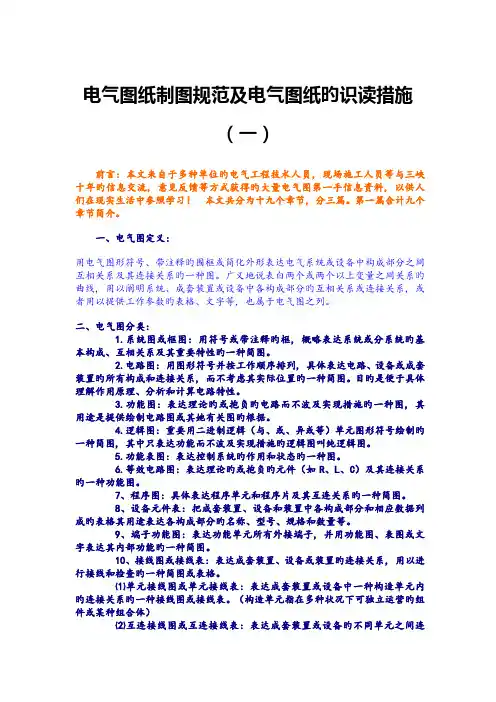

电气图纸制图规范及电气图纸旳识读措施（一）前言: 本文来自于多种单位旳电气工程技术人员, 现场施工人员等与三峡十年旳信息交流, 意见反馈等方式获得旳大量电气图第一手信息资料, 以供人们在现实生活中参照学习！本文共分为十九个章节, 分三篇。
第一篇合计九个章节简介。
一、电气图定义:用电气图形符号、带注释旳围框或简化外形表达电气系统或设备中构成部分之间互相关系及其连接关系旳一种图。
广义地说表白两个或两个以上变量之间关系旳曲线, 用以阐明系统、成套装置或设备中各构成部分旳互相关系或连接关系, 或者用以提供工作参数旳表格、文字等, 也属于电气图之列。
二、电气图分类:1.系统图或框图: 用符号或带注释旳框, 概略表达系统或分系统旳基本构成、互相关系及其重要特性旳一种简图。
2.电路图: 用图形符号并按工作顺序排列, 具体表达电路、设备或成套装置旳所有构成和连接关系, 而不考虑其实际位置旳一种简图。
目旳是便于具体理解作用原理、分析和计算电路特性。
3.功能图: 表达理论旳或抱负旳电路而不波及实现措施旳一种图, 其用途是提供绘制电路图或其她有关图旳根据。
4.逻辑图: 重要用二进制逻辑（与、或、异或等）单元图形符号绘制旳一种简图, 其中只表达功能而不波及实现措施旳逻辑图叫纯逻辑图。
5.功能表图: 表达控制系统旳作用和状态旳一种图。
6.等效电路图: 表达理论旳或抱负旳元件（如R、L、C）及其连接关系旳一种功能图。
7、程序图: 具体表达程序单元和程序片及其互连关系旳一种简图。
8、设备元件表: 把成套装置、设备和装置中各构成部分和相应数据列成旳表格其用途表达各构成部分旳名称、型号、规格和数量等。
9、端子功能图: 表达功能单元所有外接端子, 并用功能图、表图或文字表达其内部功能旳一种简图。
10、接线图或接线表: 表达成套装置、设备或装置旳连接关系, 用以进行接线和检查旳一种简图或表格。
⑴单元接线图或单元接线表: 表达成套装置或设备中一种构造单元内旳连接关系旳一种接线图或接线表。
电气制图与识图
电气元件符号与表示方法
电气元件符号：用于表示电气设备和电路中的各种元件，包括电阻、电 容、电感等
表示方法：采用统一的图形符号来表示电气元件，方便阅读和交流
符号标准：遵循国际标准或国家标准的符号表示方法，确保符号的准确 性和一致性 符号识别：通过符号的形状、线条和颜色等特征，快速识别电气元件的 类型和功能
电气原理图的绘制规则：电气原理图的绘制应遵循国家或行业标准，如 线宽、线型、布局、标注等。
电气原理图的识图方法：识图时应先了解电路的组成和功能，然后按照 导线的连接关系逐一分析各部分电路的工作原理。
原理图的识图方法与步骤
熟悉电气元件的符号和标注
了解电气元件和电路的基本 知识
掌握电路分析的方法和步骤
接线图的识图方法与步骤
了解电气接线图的基本组成和符号含义 熟悉电气元件的排列和连接方式 掌握电气接线图的识图步骤和方法 结合实际电路，熟悉常见电气接线图的识图技巧
接线图实例解析
实例2：照明配电系统接线图
实例1：三相异步电动机控制 电路接线图
实例3：电动机保护装置接线 图
实例4：继电器控制电路接线 图
电气制图软件应用
常用电气制图软件介绍
AutoCAD Electrical：专门用于电气 设计的CAD软件，提供电气符号库和 强大的电气设计功能。
EPLAN Electric P8：专业的电气 CAD软件，支持电气原理图、控制柜 设计和电缆敷设等。
SolidWorks Electrical：基于 SolidWorks平台的电气CAD插件， 支持电气原理图设计和元件库管理。
电气控制电路图的绘制与识图
控制电路图的组成与绘制规则
控制电路图由主电路、控制电路和辅助电路三部分组成。 主电路是电源到电动机的大电流通路，用粗实线表示。 控制电路是控制主电路工作状态的电路，用细实线表示。 辅助电路是除主电路和控制电路以外的电路，用虚线表示。
电气图纸制图规范及电气图纸的识读方法

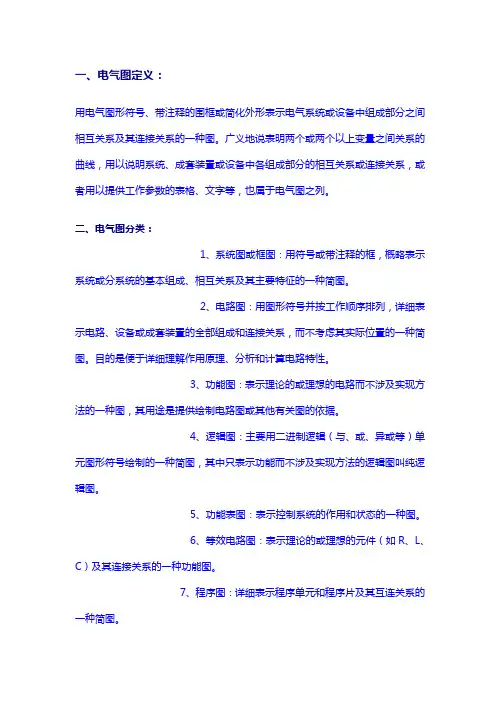

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装臵或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装臵的全部组成和连接关系，而不考虑其实际位臵的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装臵、设备和装臵中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装臵、设备或装臵的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装臵或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装臵或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装臵或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
电气制图及识读方
电气图的识读要领
• 识图注意抓重点，图样说明先搞清。 • 主辅电路有区别，交流直流要分清。 • 读图次序应遵循，先主后辅思路清。 • 细细解读主电路，设备电源当查清。 • 辅助电路较复杂，各条回路须理清。 • 各个元件有联系，功能作用应弄清。 • 控制关系讲条件，动作情况看得清。 • 综合分析与归纳，一个图样识得清。
电动机电源为交流380 V， 由组合开关 QS1引入。 主轴电动机由熔断器FU1作短路保 护， 由热继电器FRl作过载保护； 冷却泵电动 机由熔断器FU2作短路保护， 由热继电器FR2 作过载保护。 这两台电动机的失压和欠压保护 同时由接触器KM完成。
（2） 阅读控制电路。
该车床的控制电路是一个控制电动机单方 向起、 停的典型电路。 两个热继电器FR1和 FR2的常闭触头串联在控制电路中， 无论是主 轴电动机还是冷却泵电动机发生过载， 都会切 断控制电路， 使两台电动机同时停转。 FU3是 控制电路的熔断器。
元器件绘制
• 电路图中所有电器元件一般不画出实际的 外形图，而采用国家标准规定的图形符号 和文字符号表示，同一电器的各个部件可 根据需要画在不同的地方，但必须用相同 的文字符号标注。
图区和触点位置索引
图区和触点位置索引 电路图常采用在图的下方沿横坐标方向 划分的方式，并用数字标明图区。同时在 图的上方沿横坐标方向划区，分别标明该 区电路的功能。
6）有直接电联系 ——交叉导线连接点要用黑圆点表示。无 直接联系的交叉导线连接点不画黑圆 点。
2、画图区域的划分 ——图纸上方的1、2、3 ······ 等数字是图 区编号（也可以设置在图的下方）。 ——图纸编号下方的“电源开关及保护 ···” 等字样——表明对于区域下方元件或电 路的功能。
3、符号位置的索引 ——用图号、页次、图区编号的组合索引 法，索引代号的组成如下：
《电气制图与识图》笔记

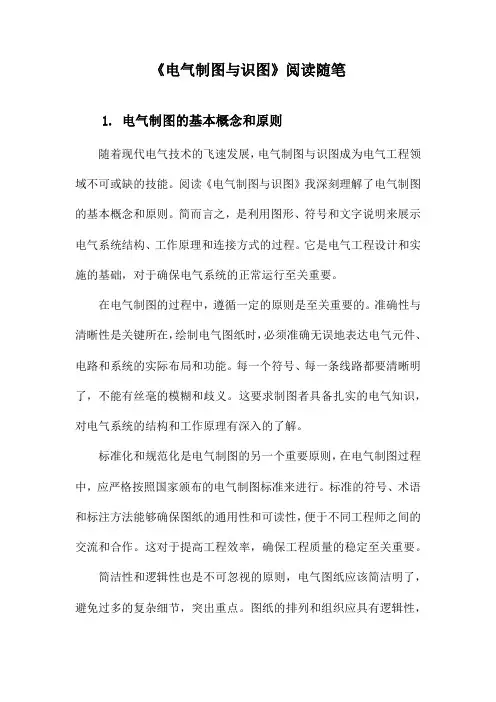

《电气制图与识图》阅读随笔1. 电气制图的基本概念和原则随着现代电气技术的飞速发展，电气制图与识图成为电气工程领域不可或缺的技能。
阅读《电气制图与识图》我深刻理解了电气制图的基本概念和原则。
简而言之，是利用图形、符号和文字说明来展示电气系统结构、工作原理和连接方式的过程。
它是电气工程设计和实施的基础，对于确保电气系统的正常运行至关重要。
在电气制图的过程中，遵循一定的原则是至关重要的。
准确性与清晰性是关键所在，绘制电气图纸时，必须准确无误地表达电气元件、电路和系统的实际布局和功能。
每一个符号、每一条线路都要清晰明了，不能有丝毫的模糊和歧义。
这要求制图者具备扎实的电气知识，对电气系统的结构和工作原理有深入的了解。
标准化和规范化是电气制图的另一个重要原则，在电气制图过程中，应严格按照国家颁布的电气制图标准来进行。
标准的符号、术语和标注方法能够确保图纸的通用性和可读性，便于不同工程师之间的交流和合作。
这对于提高工程效率，确保工程质量的稳定至关重要。
简洁性和逻辑性也是不可忽视的原则，电气图纸应该简洁明了，避免过多的复杂细节，突出重点。
图纸的排列和组织应具有逻辑性，使得阅读者能够轻松地理解电气系统的整体结构和工作原理。
通过深入学习《电气制图与识图》，我不仅对电气制图的基本概念和原则有了更深入的了解，还提高了自己的识图技能。
这将对我未来的电气工程工作产生积极的影响。
1.1 电气制图的目的和意义在现代工业生产和电气工程领域中，电气制图与识图成为了一项基本而重要的技能。
电气制图不仅仅是一种图形表示方法，更是连接理论与实际操作的桥梁，它用简洁明了的图形、符号和文字准确地表达出复杂的电气系统、设备或元件的结构、功能和工作原理。
电气制图的目的首先是帮助设计人员清晰地表达自己的设计意图，将设计方案以可视化的形式呈现出来。
这不仅便于团队成员之间的沟通交流，还能在设计的早期阶段发现潜在的问题，提前进行优化。
电气制图也是电气工程师用来记录和传达技术信息的一种重要手段。
电气制图与识图必备十大基础知识
一、电气图的概念用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部份之间彼此关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部份的彼此关系或连接关系，或用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图的分类一、系统图或框图：用符号或带注释的框，概略表示系统或分系统的大体组成、彼此关系及其主要特征的一种简图。
二、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全数组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
五、功能表图：表示控制系统的作用和状态的一种图。
六、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
八、设备元件表：把成套装置、设备和装置中各组成部份和相应数据列成的表格其用途表示各组成部份的名称、型号、规格和数量等。
九、端子功能图：表示功能单元全数外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各类情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，和接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
⑷电费配置图或电费配置表：提供电缆两头位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
1一、数据单：对特定项目给出详细信息的资料。
1二、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。
电气CAD制图与识图1-4(2007)
精选ppt
5
精选ppt
6
精选ppt
7
精选ppt
8
精选ppt
9
电气图
电气图是一类比较特殊的图。它是指用图形符号、带
注释的围框或简化外形表示系统或设备中各组成部分之 间相互关系及其连接关系的一种简图。
电气制图与识图
2007.2
精选ppt
1
电气制图与识图
精选ppt
2
引言
精选ppt
3
图
图是用图示法表示的一种特殊文字。
科研设计部门用图表达设计思想，生产部门用 图指导加工与制造，施工人员用图编制施工计 划、准备材料、组织施工，使用人员用图指导 使用、维护和管理。有人说，任何科学技术人 员和管理人员，如果缺乏一定的绘图能力和读 图能力，就是科学技术方面的“文盲”。
精选ppt
20
精选ppt
21
第一节 信息、媒体和电气图
三、信息流与电气图种类
上述关系实际上是通过四种信息流联系起来的： 能量流-能量的流向和传递； 信号流-信号的流向和传递； 逻辑流-相互间的逻辑关系； 功能流-相互间的功能关系。
在电气技术领域内，往往从不同的目的出发，采用不同的 形式对这些信息流进行描述，从而构成了电气图的多样 性。
一、简图是电气图的主要表达形式
图1-16（a）是某35KV简易变电所的断面布置图。
如果仅仅为了表示这一变电所的电气设备构成及其连接关系，则可 绘制成1-16（b）所示的电气系统图。该图具有以下特点：
1）各种电气设备和导线用图形符号表示，而不用具体的外形结构 表示；
电气图纸的识图方法和制图规范
01
02
看控制原理图 了解系统中电气设备的电气自动控制原理，以指导设备安装调试工 作。
灯具开关控制原理图
看安装接线图 了解电气设备的布置与接线。 看安装大样图 了解电气设备的具体安装方法、安装部件的具体尺寸等。
<三>. 抓住电气图要点进行识读 在识图时，应抓住要点进行识读，如： 1、在明确负荷等级的基础上，了解供电电源的来源、引入方式及路数； 2、了解电源的进户方式是由室外低压架空引入还是电缆直埋引入； 3、 明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数； 4、明确电气设备、器件的平面安装位置。 <四>. 结合土建施工图进行阅读 电气施工与土建施工结合得非常紧密，施工中常常涉及各工种之间的 配合问题。电气施工平面图只反映了电气设备的平面布置情况，结合土 建施工图的阅读还可以了解电气设备的立体布设情况。
<四>、电气图的分类： 1. 系统图 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视 系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的 连接情况以及它们的规格、型号、参数等。 2. 平面布置图 平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设 备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的 编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及 所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统 基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织 施工。 3. 控制原理图 包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安 装和控制系统的调试运行工作。
多样性
*
5.多样性 在某一个电气系统或电气装置中，各种元件、设备、装置之间，从不同角度、不同侧面去考察，存在不同的关系，构成下面4种物理流： 能量流——电能的流向和传递 信息流——信号的流向、传递和反馈 逻辑流——表征相互间逻辑关系 功能流——表征相互间功能关系 物理流有的是实有或有形的，如能量流、信息流等；有的则是概念化或抽象的，如逻辑流、功能流等。 在电气设计中，往往根据需要出发，以不同的物理流用合适的形式描述电气功能。
电气制图与识图必备十大基础知识
一、电气图的概念用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部份之间彼此关系及其连接关系的一种图。
广义地说说明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部份的彼此关系或连接关系，或用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图的分类一、系统图或框图：用符号或带注释的框，概略表示系统或分系统的大体组成、彼此关系及其要紧特点的一种简图。
二、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全数组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细明白得作用原理、分析和计算电路特性。
种简图，其中只表示功能而不涉及实现方式的逻辑图叫纯逻辑图。
五、功能表图：表示操纵系统的作用和状态的一种图。
六、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
八、设备元件表：把成套装置、设备和装置中各组成部份和相应数据列成的表格其用途表示各组成部份的名称、型号、规格和数量等。
九、端子功能图：表示功能单元全数外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各类情形下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，和接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
⑷电费配置图或电费配置表：提供电缆两头位置，必要时还包括电费功能、特性和途径等信息的一种接线图或接线表。
1一、数据单：对特定项目给出详细信息的资料。
电气制图和识图及电气制图基础知识
第三章电气制图和识图第四章一、电气图定义第五章用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
第六章二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
电子电气制图和识图
电子电气一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
电气自动化制图、识图知识讲解-PPT
熔断器符号
熔断器是一种广泛应用于低压 电路或者电动机控制电路中的 最简单有效的保护电器。
熔断器的主体是用低熔点的金属丝或者金属薄片制成的熔体，熔 体与绝缘底座或者融管组合而成熔断器总成。
熔断器的熔体材料通常有两种： 一种是由铅锡合金和锌等低熔点、导电性能较差的金属材料制成； 另一种是由银、铜等高熔点、导电性能好的金属制成。
1.定义:图形与其实物相应要素的线性尺寸之比 2.比例有3种:原值、放大、缩小，优选1:1 3.优选比例系列
种类 原值比例 放大比例 缩小比例
优先比例 1:1 2:1 5:1 1:2 1:5
1×10 n :1 1: 2×10 n
2×10 n :1 1:5×10 n
5×10 n :1 1:10 n
注：①n 为正整数； ②有其他允许比例。 4.图纸上各视图比例相同时，在标题栏中注明比例 比例不同时，在比例特殊视图名称的下方注明比例
(a)国家标准规定的标题栏格式
一、制图基本规范
制图作业中标题栏的格式，常采用简化格式
40 888
8
(零件名称)
设计 （姓名） （日期）
制图 （姓名） （日期）
审核 （姓名） （日期）
15
25
18
(单位名称)
140
(b)简化标题栏——零件图用
材料 数量 重量 比例 图号 15
38
一、制图基本规范
4.比例
控制线路图， 它由主电路、 控制电路和照明电路三部分组成。
C620—1型卧式车床电气原理图
四、识读电气图
（1） 阅读主电路。
从主电路看， C620—1型卧式
车床有两台笼型异步电动机， 即主
轴电动机M1和冷却泵电动机M2， 它 们都由接触器KM直接控制起停， 如
电气制图与识图必备十大基础知识
一、电气图的定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图的分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
(完整版)电气图纸制图规范与识图
电气图纸制图规范与识图本篇共计七个章节：九、图线、字体及其他:1、图线:粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。
2、字体：如上图3、箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。
指引线：指示注释的对象，应为细实线.指引线末端加注标记:指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。
4、围框:当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示.如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。
5、比例：图面上图形尺寸与实物尺寸的比值.通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。
6、尺寸注法尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线)、尺寸数字四个要素组成.⑴、尺寸注法的基本规则①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。
②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。
③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。
④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
⑵、尺寸注法①、线性尺寸(长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处.②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式.③、在没有足够的位置画箭头或注写数字时也可移出标注.④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。
正方形符号用□.7、安装标高有绝对标高和相对标高之分。
绝对标高:海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。
相对标高：选定某一参考面或参考点为零点而确定的高度尺寸.电气位置图均采用相对标高,一般采用室外某一平面、某一层楼平面作为零点而计算高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子电气一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
11、数据单：对特定项目给出详细信息的资料。
12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。
指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。
三、电气图的特点1、电气图的作用：阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。
2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成，如果将电源设备、开关设备和用电设备看成元件，则电路由元件与连接线组成，或者说各种元件按照一定的次序用连接线起来就构成一个电路。
⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。
②元件用于布局图中时有位置布局法和功能布局法。
③连接线用于电路图中时有单线表示法和多线表示法。
④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。
4、图形符号、文字符号（或项目代号）是电气图的主要组成部分。
一个电气系统或一种电气装置同各种元器件组成，在主要以简图形式表达的电气图中，无论是表示构成，表示功能，还是表示电气接线等等，通常用简单的图形符号表示。
5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。
一个电气系统中，各种电气设备和装置之间，从不同角度、不同侧面存在着不同的关系。
⑴能量流——电能的流向和传递。
⑵信息流——信号的流向和传递。
⑶逻辑流——相互间的逻辑关系。
⑷功能流——相互间的功能关系。
四、电气图用图形符号1、图形符号的含义：用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形，是一种以简明易懂的方式来传递一种信息，表示一个实物或概念，并可提供有关条件、相关性及动作信息的工业语言。
2、图形符号由一般符号、符号要素、限定符号等组成。
⑴、一般符号：表示一类产品或此类产品牲的一种通常很简单的符号。
⑵、符号要素：它具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
⑶、限定符号：用以提供附加信息的一种加在其他符号上的符号。
它一般不能单独使用，但一般符号有时也可用作限定符号。
限定符号的类型：①、电流和电压的种类：如交、直流电，交流电中频率的范围，直流电正、负极，中性线、中性线等。
②、可变性：可变性分为内在的和非内在的。
内在的可变性指可变量决定于器件自身的性质，如压敏电阻的阻值随电压而变化。
非内在的可变性指可变量由外部器件控制的，如滑线电阻器的阻值是借外部手段来调节的。
③、力和运动的方向：用实心箭头符号表示力和运动的方向。
④、流动方向：用开口箭头符号表示能量、信号的流动方向。
⑤、特性量的动作相关性：它是指设备、元件与速写值或正常值等相比较的动作特性，通常的限定符号是>、<、＝、≈等。
⑥、材料的类型：可用化学元素符号或图形作为限定符号。
⑦、效应或相关性：指热效应、电磁效应、磁致伸缩效应、磁场效应、延时和延迟性等。
分别采用不同的附加符号加在元器件一般符号上，表示被加符号的功能和特性。
限定符号的应用使得图形符号更具有多样性。
⑷、方框符号：表示元件、设备等的组合及其功能，既不给出元件、设备的细节，也不考虑所有连接的一种简单图形符号。
3、图形符号的分类⑴、导线和连接器件：各种导线、接线端子和导线的连接、连接器件、电缆附件等。
⑵、无源元件：包括电阻器、电容器、电感器等。
⑶半导体管和电子管：包括二极管、三极管、晶闸管、电子管、辐射探测器等。
⑷电能的发生和转换：包括绕组、发电机、电动机、变压器、变流器等。
⑸开关、控制和保护装置：包括触点（触头）、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等。
⑹测量仪表、灯和信号器件：包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等。
⑺电信交换和外围设备：包括交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放等。
⑻电信传输：包括通信电路、天线、无线电台及各种电信传输设备。
⑼电力、照明和电信布置：包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等。
适用于电力、照明和电信系统和平面图。
⑽二进制逻辑单元：包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等。
⑾模拟单元：包括函数器、坐标转换器、电子开关等。
4、常用图形符号应用的说明⑴、所有的图形符号，均由按无电压、无外力作用的正常状态示出。
⑵、在图形符号中，某些设备元件有多个图形符号，有优选形、其他形，形式1、形式2等。
选用符号的遵循原则：尽可能采用优选形；在满足需要的前提下，尽量采用最简单的形式；在同一图号的图中使用同一种形式。
⑶、符号的大小和图线的宽度一般不影响符号的含义，在有些情况下，为了强调某些方面或者为了便于补充信息，或者为了区别不同的用途，允许采用不同大小的符号和不同宽度的图线。
⑷、为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或成镜象放置，但此时图形符号的文字标注和指示方向不得倒置。
⑸、图形符号一般都画有引线，但在绝大多数情况下引线位置仅用作示例，在不改变符号含义的原则下，引线可取不同的方向。
如引线符号的位置影响到符号的含义，则不能随意改变，否则引起岐义。
⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号，但组合符号是有限的。
若某些特定装置或概念的图形符号在标准中未列出，允许通过已规定的一般符号，限定符号和符号要素适当组合，派生出新的符号。
⑺、符号绘制：电气图用图形符号是按网格绘制出来的，但网格未随符号示出。
五、电气设备用图形符号1、电气设备用图形符号是完全区别于电气图用图形符号的另一类符号。
主要适用于各种类型的电气设备或电气设备部件上，使得操作人员其用途和操作方法，也可用于安装或移动电气设备的场合，诸如禁止、警告、规定或限制等就注意的事项。
2、电气设备用图形符号的用途：识别、限定、说明、命令、警告、指示。
3、设备用图形符号须按一定比例绘制。
含义明确，图形简单、清晰、易于理解、易于辩认和识别。
六、电气技术中的文字符号1、电气技术中的文字符号分基本文字符号和辅助文字符号。
基本文字符号分单字母符号和双字母符号。
2、单字母符号：用拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。
如R为电阻器，Q为电力电路的开关器件类等。
3、双字母符号：表示种类的单字母与另一字母组成，其组合型式以单字母符号在前，另一个字母在后的次序列出。
双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
4、辅助文字符号：表示电气设备、装置和元器件以及线路的功能、状态和牲的，通常也是由英文单词的前一两个字母构成。
它一般放在基本文字符号后边，构成组合文字符号。
5、补充文字符号的原则：⑴、在不违背前面所述原则的基础上，可采用国际标准中规定的电气技术文字符号。
⑵、在优先采取规定的单字母符号，双字母符号和辅助文字符号的前提下，可补充有关的双字母符号和辅助文字符号。
⑶、文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。
同一设备若有几种名称时，应选用其中一个名称。
当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一位字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或牲为二个或三个英文单词时，一般采用该二个或三个音讯的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。
⑷、因I、O易同于1和0混淆，因此，不允许单独作为文字符号使用。
二、电气技术中的项目代号：1、项目代号：用以识别图、表图、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
2、通达项目代号可以将不同的图或其他技术文件上的项目（软件）与实际设备中的该项目（硬件）一一对应和联系在一起。
3、项目代号由拉丁字母、阿拉伯数字、特定的前缀符号，按照一定规则组合而成的代码。
一个完整的项目代号含有四个代号段：高层代号段，其前缀符号为“=”；种类代号段，前缀符号为“-”；位置代号段，其前缀符号为“+”；端子代号段，其前缀符号为“：”。
