电气识图教程[1]
电气工程CAD实践教程-变配电工程图识图与绘图(一)

项目六 变配电工程图识图与绘图(一)
型工厂。 (2) 单母线分段接线,见图6-6(b)。根据电源数目把母线分段运行。其优点是母线或母线隔离开关发生故障或检修时,负
荷可以不用全部切断。
(3) 单母线分段带旁路母线式主接线,见图6-7。其特点是把主母线用断路器分段,且有一旁路母线配合。当检修出线断路 器时,可用旁路母线供电,减少停电时间。它适用于配电线路较多、负荷较重的主变电所或高压配电所。
项目六 变配电工程图识图与绘图(一)
3. 变/配电所电气主接线图的基本应用类型 1) 装设一台变压器的变配电系统图 只有一台主变压器的变/配电所,其高压侧一般采用无母线的接线。通常有以下四种比较典型的接线方案。 (1) 高压侧采用隔离开关-熔断器的变/配电所主接线,如图6-10(a)所示。
(2) 高压侧采用户外跌开式熔断器的变/配电主接线,如图6-10(b)所示。 这两种主接线,受隔离开关和跌开式熔断器切断空载变压器容量的限制,一般只用于500 kVA及以下容量的变配电所中。
项目六 变配电工程图识图与绘图(一)
2) 双母线接线 双母线主接线见图6-8,该接线方式运行可靠灵活。两根母线互为备用,当一条母线检修或故障时不影响其他线路的正常 供电。双母线主接线适用于供电可靠性要求很高的大型工厂总降压为35~10 kV的母线系统。 3) 桥式接线 桥式主接线见图6-9,它适用于具有两回路电源进线、两台变压器的终端变电所,其特点是有一条跨接的“桥”。
项目六 变配电工程图识图与绘图(一)
(二) 电气接线图 1. 电气接线图的含义 高、低压变配电所系统图也称为电气主接线图。电气主接线(一次接线)是指由各种开关电器、电力变压器、母线、电力电 缆、并联电容器等电气设备按一定次序连接的接受电能与分配电能的电路,是将电气主接线中的设备用标准的图形符号和文字 符号表示的电路图。电气主接线图反映了以下三点内容: (1) 发电机、变压器、线路、断路器和隔离开关等有关电气设备的数量。 (2) 各回路中电气设备的连接关系。 (3) 发电机、变压器和输电线路及负荷间以怎样的方式连接。 电气主接线直接关系到电力系统运行的可靠性、灵活性和安全性,直接影响发电厂、变电所电气设备的选择,配电装置的 布置,保护与控制方式的选择和检修的安全性与方便性。 2. 变配电所主接线的基本类型 变配电所主接线的基本类型主要有单母线、双母线和桥式接线三种。 1) 单母线接线 (1) 单母线不分段接线,见图6-6(a)。其优点是线路简单、使用离开关发生故障或检修时将造成客户停电。因此,单母线不分段接线仅适用于容量较小和对供电可靠性要求不高的中小

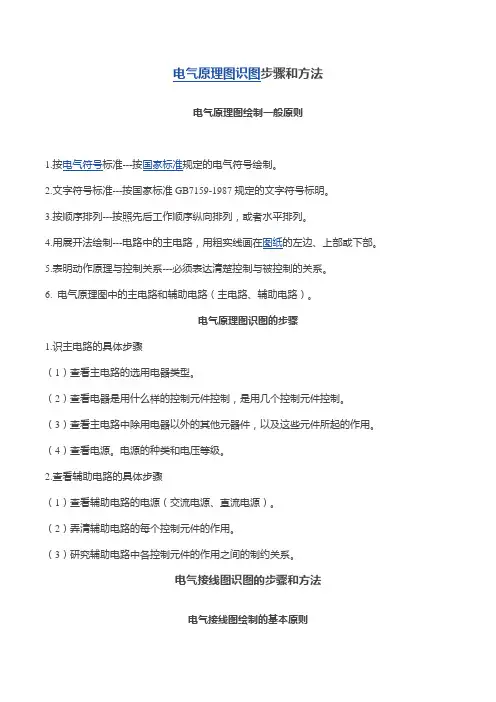

电气原理图识图步骤和方法

电气原理图绘制一般原则2.文字符号标准---按国家标准GB7159-1987规定的文字符号标明。
3.按顺序排列---按照先后工作顺序纵向排列,或者水平排列。
4.用展开法绘制---电路中的主电路,用粗实线画在图纸的左边、上部或下部。
5.表明动作原理与控制关系---必须表达清楚控制与被控制的关系。
6. 电气原理图中的主电路和辅助电路(主电路、辅助电路)。
电气原理图识图的步骤1.识主电路的具体步骤(1)查看主电路的选用电器类型。
(2)查看电器是用什么样的控制元件控制,是用几个控制元件控制。
(3)查看主电路中除用电器以外的其他元器件,以及这些元件所起的作用。
(4)查看电源。
电源的种类和电压等级。
2.查看辅助电路的具体步骤(1)查看辅助电路的电源(交流电源、直流电源)。
(2)弄清辅助电路的每个控制元件的作用。
(3)研究辅助电路中各控制元件的作用之间的制约关系。
电气接线图识图的步骤和方法电气接线图绘制的基本原则(1)按照国家规定的电气图形符号绘制,而不考虑真实结构。
(2)电路中各元件位置及内部结构处理。
(3)每条线都有明确的标号,每根线的两端必须标同一个线号。
(4)凡是标有同线号的导线可以并接于一起。
(5)进线端为元器件的上端接线柱,而出线端为元件的下端接线柱。
(1)出入端子处理----安排在配电盘下方或左侧。
(2)控制开关位置----一般都是安排在配电盘下方位置(左上方或右下方)。
(3)熔断器处理----安排在配电盘的上方位置。
(4)开关处理----安装在容易操作的面板上,而不是安装在配电盘上。
(5)指示灯处理----安装在容易观察的面板上。
(6)交直流元件区分处理----采用直流控制的元器件与采用交流控制的元器件分开安装。
电气接线图的识图步骤和方法(1)分析清楚电气原理图中主电路和辅助电路所含有的元器件,弄清楚每个元器件的动作原理。
(2)弄清楚电气原理图和电气接线图中元器件的对应关系。
(3)弄清楚电气接线图中接线导线的根数和所用导线的具体规格。

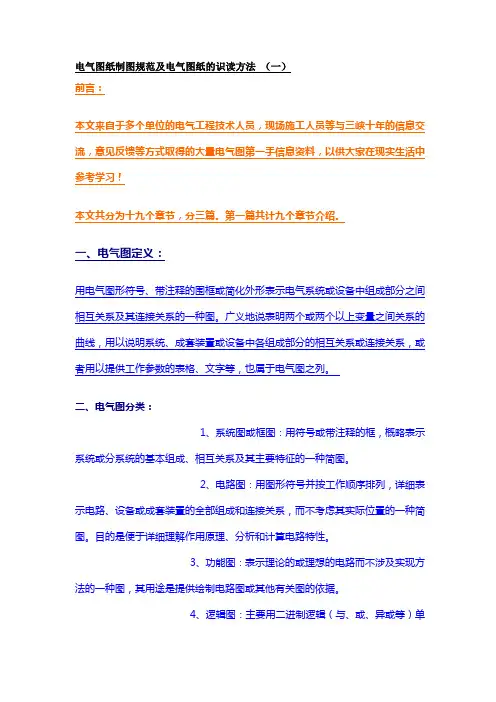

电气图纸制图规范及电气图纸的识读方法

电气图纸制图规范及电气图纸的识读方法(一)前言:本文来自于多个单位的电气工程技术人员,现场施工人员等与三峡十年的信息交流,意见反馈等方式取得的大量电气图第一手信息资料,以供大家在现实生活中参考学习!本文共分为十九个章节,分三篇。
第一篇共计九个章节介绍。
一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。
二、电气图分类:1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图:表示控制系统的作用和状态的一种图。
6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。
7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
(完整)电气识图入门

表示接线信息的电气图
端子接线图
磁性开关 电容式接近开关 电感式接近开关
光电传感器
X0
Y0
X1
Y1
X2
Y2
X3
Y3
PLC
FX2N
COM
COM
PLC的I/O端子接线图
+12V 0V
设备互连接线图
RP 10K
SB1
PLC
-V +
X0
Y0
SB2
X1
Y1
X2
Y2
X3
Y3
X4
Y4
X5
Y5
X6
Y6
COM COM
回路标号
表示各电气回路的种类和特征的方案符号和数字标号
1、回路标号的一般原则; 2.回路标号的分类。
(请阅读P17~P19)
直流回路的标号:正极回路按奇数顺序(1、3、5、7…)标; 负极回路按偶数回路(2、4、6.8…)标。
交流回路的标号:交流一次回路中 用个位数顺序区分回路的相数; 用十位数字的顺序区分回路中的不同线段。
电动机M1直接 起动运转(1)
KM1闭合(5)作电动机M2起动准备
KM2主触点闭合(2) KM2闭合自锁(5)
电动机M2直接 起动运转(2)
KM2闭合(4)短接SB1,使 M1的停止按钮失效。
电动机M1与M2的停止制动控制过程
按下停止 按钮SB4 (5)
KM2失电 (5)
KM2主触点断开(2)
电动机M2停机
序号
代号
1
QS
2
PJ1
3
M
4
Y0
5
设备配置表
名称
规格型号
单位 数量
电气原理图识读方法和步骤

电气原理图识读方法和步骤首先要有肯定的电气基础学问,熟悉基本的元件符号,常见的电气元件并了解其工作原理。
识图的时候先看一次后看二次,通过一次回路了解图纸的大致用途,他要干什么,比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。
还要看回路中应当有哪些闭锁条件,各个设备在图中起到的作用。
有了这些熟悉之后,在通过二次回路看是如何实现的。
看二次回路可以先看线圈,通过线圈两侧的接点看回路中各设备之间的协作、规律关系,看完线圈看接点,接点连成一条线。
有些电气图虽然不算太简单,但假如不从电路原理上把握其连线规律,诊断线路故障就比较困难,所以要顺当修好常用电气设备,就必需读懂和把握电气图,尤其是初学者,更要学会识读电气图。
对于各类电气图的识读,通常有以下几种基本识图方法。
1)结合电工、电子技术基础学问看图在实际生产的各个领域中,全部电路(如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等)都是建立在电工、电子技术理论基础之上的。
因此,要想快速、精确地看懂电气图,必需具备肯定的电工、电子技术学问。
例如三相笼型异步电动机的正转和反转掌握,就利用了电动机的旋转方向由三相电源的相序来打算的原理,用倒顺开关或两个接触器进行切换,转变输入电动机的电源相序,从而转变电动机的旋转方向。
2)结合电气元件的结构和工作原理看图在电路中有各种电气元件,如配电电路中的负荷开关、断路器、熔断器、互感器、电表等;电力拖动电路中常用的各种继电器、接触器和各种掌握开关等;电子电路中,常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时,首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。
3)结合典型电路识图典型电路就是常见的基本电路,如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路;晶体管整流、振荡和放大电路;晶闸管触发电路;脉冲与数字电路等。
电气安装工程识图教程

2004D-06-01
审 定
审 核
项目负责人
专业负责人
校 核
设 计
制 图
日 期
工程名称
子项名称
比 例
图 号
中国电力工程东北设计研究院
阶 段
专 业
********工程
AL2-2 2.5kw
VV-1.0kv-5×4-G25
0.6kw-3×2.5-pvc16-L2NPE-***
16A
BV-500
BV-500
AL1-2 2.5kw
VV-1.0kv-5×4-G25
BV-500
0.8kw-3×2.5-G15-L3NPE-射灯
AL-2-1 7.86kw
AL-1-1 7.99kw
阅图注意事项: 1、 接受图纸必须按图纸目录清点数量是否齐全。 2、图纸内容变更手续是否齐全。 3、图纸审批手续是否齐全。 4、设计引用规范是否有效。 5、技术参数、标准、型号是否齐全正确。 6、阅图发现错误、疑问时应通过技术联系单 同甲方或设计单位确认。 上述注意事项可以在扩初设计或施工交底的 会议上一并结决。
防水防尘灯
球型灯
天棚灯
花灯
单管日光灯
弯灯
壁灯
双管日光灯
事故照明线
向上配线
向下配线
3
n
n
垂直通过配线
无接地极有接地极
接地一般符号
标注安装方式的文字符号及含义
序号
名称
旧代号
新代号
一、导线敷设方式的标注
1
用瓷或瓷柱敷设
CP
K
2
用塑料线敷设
XC
PR
3
用钢线槽敷设
GC
电气接线图怎么看-电气接线图识读方法和步骤

电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件,在这张图上找到对应的元件(两者元件代号是一样的)2.了解清楚每个元件的构造,即这个元件的常开/常闭触头数量,原理图里用到了几个。
3.接线图里把每个引线去向和线号都表明了,比如1号元件(HG)的右侧注明2:1,表示导线去向是2号元件(HR)的接线端子1。
同样2号元件的右侧1:1表明导线去向是1号元件的端子1,同时还有一根去了端子XT:的2号端子,如此这般。
4.通过对比接线图和原理图,还能发现设计遗漏和错误捏。
(比如原理图上使用了某个继电器5个常开触头,可到接线图上才发现,这个继电器只有4个常开)电气接线图分一次接线图和二次接线图,由于一次设备很少,图也显得很简单,二次设备及元器件就很多了,有控制回路、保护回路、测量回路,图也复杂了许多。
接线图目的是指导我们接线安装、方便日后维护、快速查找故障。
怎么看接线图呢,先把原理图读懂记熟,再看接线图就容易多了。
看懂接线图先得了解接线图的绘制规则和内容。
接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。
所有的元器件都按其所在的实际位置绘制在图纸上,且同一电器的各元件根据其实际结构,使用与把原理图相同的图形符号画在一起,并用点画线框上,其文字符号以及接线端子的编号应与原理图中的标注一致,以便对照检查接线。
接线图中的导线有单根导线、导线组(或线扎)、电缆等之分,可用连续线和中断线来表示。
凡导线走向相同的可以合并用线束来表示,到达接线端子板或电器元件的连接点时再分别画出。
在用线束表示导线组、电缆等时可用加粗的线条表示,在不引起误解的情况下也可采用部分加粗。
另外,导线及套管、穿线管的型号、根数和规格都标注得很清楚。
接线图与实物的相对相同很容易看懂的看图原则:先主后辅,读主电路部分要从电源引入端开始,经开关、线路、到用电设备;二次回路阅读也要从电源出发,按照元器件的顺序依次分析。
电气识图的基本方法和步骤

电气识图的基本方法和步骤1、电气识图的基本方法(1)结合电工电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等,都是建立在电工、电子技术理论基础之上的。
因此要想准确、迅速地看懂电气原理图的工作原理,必须具备电工电子基础知识。
如笼型异步电动机正反转控制,就是利用笼型异步电动机的旋转方向由电动机三相电源的相序决定的原理,用两个接触器进行切换,通过改变三相电源的相序,来改变电动机的旋转方向(正转或反转)。
(2)结合元器件的结构识图电路中有各种元器件,只有了解这些元器件的性能、结构、相互控制关系以及在整个电路中的地位和作用,才能搞清楚电路的工作原理。
配电电路中的负荷开关、断路器、熔断器等;电力拖动电路中常用的各种继电器、接触器和控制开关等(3)结合典型电路识图典型电路是指常见的基本电路,熟悉各种典型电路,识图时就能很快地分清主次环节,抓住主要矛盾,进而看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路;继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等,不管电路多复杂,几乎都是由若干典型电路组成的。
(4)结合图样说明识图图样说明包括图目录、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说明搞清楚电路的设计说明和安装施工要求。
这些内容有助于了解电路的大体情况,便于抓住识图重点,达到顺利识图的目的。
2、电气识图的基本步骤(1)看标题栏了解电气图的名称及标题栏中有关内容,结合有关的电路基础知识,对该电气图的类型、性质、作用有一个明确的认识,同时对电气图的内容有一个大致的轮廓印象(2)看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系,注意电气与机械机构的连接关系,从而对整个电路的工作原理、性能要求等有一个全面的了解(3)根据信息流向、布局顺序或主、辅电路进行分析①按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出,信号流向贯穿始终;既可从负载分析到电源;又可从电源分析到负载,电流流向哪里便分析到哪里。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2019/3/27
6
电气制图与识图
电气图的特点
• 1、电气图的作用:阐述电的工作原理,描述产品 的构成和功能,提供装接和使用信息的重要工具 和手段。 • 2、简图是电气图的主要表达方式,是用图形符号、 带注释的围框或简化外形表示系统或设备中各组 成部分之间相互关系及其连接关系的一种图。
2019/3/27
2019/3/27 5
电气制图与识图
(3)第3阶段 随着20世纪90年代中后期国际标准的全面更 新,我国的电气信息结构、文件编制标准化技术 委员会修订了第二版GB/T 4728系列标准(T的含 义为推荐选用)。GB/T 4728仍由13部分组成, 但符号形式、内容、数量与IEC 60617的第二版 完全相同。1997—2003年修订了第二版GB 6988 《电气制图》系列标准,并更名为GB/T 6988 《电气技术用文件的编制》
2019/3/27 20
电气制图与识图
有图号、页次、图区编号的 组合索引代号的组成如下:
图区号
页次 图号
2019/3/27 21
电气制图与识图
当某一元件相关的各符号元素出现在 不同图号的图纸上,而当每个图号仅有一 页图纸时,索引代号应简化成:
图区号
图号
22
2019/3/27
电气制图与识图
当某一元件相关的各符号元素出现在 同一图号的图纸上,而该图号有几张图纸 时,可省略图号,索引代号应简化成:
2019/3/27 19
电气制图与识图
2、画图区域的划分 ——图纸上方的1、2、3 · · · · · ·等数字是图 区编号(也可以设置在图的下方)。 ——图纸编号下方的“电源开关及保护 ···” 等字样——表明对于区域下方元件或电 路的功能。 3、符号位置的索引 ——用图号、页次、图区编号的组合索引 法,索引代号的组成如下:
图区号
页次
2019/3/27
23
电气制图与识图
当某一元件相关的各符号元素出现在 只有一张图号的不同图区时,可省略图号 ,索引代号只用图区号表示:
图区号
图补充3 图区 14 中 KA14 的 “14” 即为最简单的索引代号。它指出了 继电器 KA 的线圈位置在图区 14 。
2019/3/27 24
电气制图与识图
图补充1
中的 KM1 线圈下方的表示是 接触器 KM1 相应触头的索引
KM1 2 7 13 2 X X 2
左栏 主触头 所在图形区
2019/3/27
中栏 辅助动合触点 所在图形区
右栏 辅助动断触点 所在图形区
25
电气制图与识图
图补充1
中的 KA 线圈下方的表示是 继电器 KA 相应触头的索引
KA 7 11 9 X 11 X X X 左栏 右栏
电气图在中国发展的3个阶段
(1)第1阶段 20世纪60年代中期,国家第一机械工业部提出, 由国家科学技术委员会发布: 电工系统图图形符号 GB 312—1964 电力及照明平面图图形符号 GB 313—1964 电信平面图图形符号 GB 314—1964
2019/3/27
4
电气制图与识图
(2)第2阶段 20世纪80年代中期,由国家标准局发布的相关国家标准: 电气制图标准7项:GB 6988.1 ~ 7—86; 电气图用图形符号标准13项:GB 4728.1~13—85; 电气设备用图形符号标准2项:GB 5465.1~2—85; 相关标准5项: 电气技术中的项目代号:GB 5094—85; 电气技术中的文字符号制订通则:GB 7159—87; 电气系统说明书用简图的编制:GB 7356—87; 电器接线端子的识别和用字母数字符号标志接线端子的通则: GB 4026—83; 绝缘导线的标记:GB 4884—85。
7
电气制图与识图
电气图的特点
3、元件和连接线是电气图的主要表达内容。
• ⑴一个电路通常由电源、开关设备、用电设备和连接线四 个部分组成,如果将电源设备、开关设备和用电设备看成 元件,则电路由元件与连接线组成,或者说各种元件按照 一定的次序用连接线起来就构成一个电路。 • ⑵元件和连接线的表示方法 ①元件用于电路图中时有集中表示法、分开表示法、半集 中表示法。 ②元件用于布局图中时有位置布局法和功能布局法。 ③连接线用于电路图中时有单线表示法和多线表示法。 ④连接线用于接线图及其他图中时有连续线表示法和中断 线表示法。
2019/3/27 13
电气制图与识图
电气图分类
11、数据单:对特定项目给出详细信息的资料。 12、简图或位置图:表示成套装置、设备或装 置中各个项目的位置的一种简图或一咱图叫位 置图。指用图形符号绘制的图,用来表示一个 区域或一个建筑物内成套电气装置中的元件位 置和连接布线。
2019/3/27
14
12
2019/3/27
电气制图与识图
电气图分类
10、接线图或接线表:表示成套装置、设备或装置的连接 关系,用以进行接线和检查的一种简图或表格。 ⑴单元接线图或单元接线表:表示成套装置或设备中一 个结构单元内的连接关系的一种接线图或接线表。(结构 单元指在各种情况下可独立运行的组件或某种组合体) ⑵互连接线图或互连接线表:表示成套装置或设备的不 同单元之间连接关系的一种接图或接线表。(线缆接线图 或接线表) ⑶端子接线图或端子接线表:表示成套装置或设备的端 子,以及接在端子上的外部接线(必要时包括内部接线) 的一种接线图或接线表。 ⑷电费配置图或电费配置表:提供电缆两端位置,必要 时还包括电费功能、特性和路径等信息的一种接线图或接 线表。
动合触点 所在图形区号
2019/3/27
动断触点 所在图形区号
26
1
电气制图与识图 2 3 4 5
6
7
8
9 变压器
10
11
12
13
电源开关及保护 主电动机 L1 L2 L3 2L1 2L2 2L3 FU1 25A QS1
起停控制电路 8 1 SQ SB1 2 • SB2 4 6
照明及信号 TC 0 6V 24V FU3 2A 12 SA 13 KA 16 FU4 1A 15
380v KA 8
FU2 2A KM 7 FR
KM
M 3~
PE
4.5 ~ 7.2 ———— A 6.8
FR 5 8 7 EL
HL1
HL2
3KW 1500r/min KM • 6 X • X X 5 KA 9 X 13 X X X
图补充3 某机床电气原理图 2019/3/27
27
电气制图与识图
4、电气原理图中技术数据的标注 电气元件的数据和型号,一般用小号字体 注在电器代号下面,如图是热继电器动作电 流值范围和整定值的标注。
主电路用粗实线,控制电路和辅助的信号指示及保护电路用细实线。
2019/3/27 15
电气制图与识图
水平布置:电源线垂直画,其他电路水平画,控制电路中的耗能元件 (如接触器的线圈)画在电路的最右端。 垂直布置:电源线水平画,其他电路垂直画,控制电路的耗能元件画 在电路的最下端。 电器元件不画出实际的外形图,采用电气图形符号和文字符号表示。 同一电器的各个部件可画在不同的地方,用相同的文字符号标注。 多个同一种类的电器元件,可在文字符号后加上数字序号加以区分。 电器元件的可动部分以非激励或不工作的状态和位置的形式表示: ● 继电器和接触器的线圈在非激励状态; ● 断路器和隔离开关在断开位置; ● 零位操作的手动控制开关在零位状态, 不带零位的手动控制开关在图中规定的位置; ● 机械操作开关和按钮在非工作状态或不受力状态; ● 保护类元器件处在设备正常工作状态,特别情况加以说明。 元器件的数据和型号,用小号字体标注在电器元件符号的附近,需要 标注的元器件的数量比较多时,可以采用设备表的形式统一给出。
电气制图与识图
电气图分类
5、功能表图:表示控制系统的作用和状态的一种图。 6、等效电路图:表示理论的或理想的元件(如R、L、 C)及其连接关系的一种功能图。 7、程序图:详细表示程序单元和程序片及其互连关 系的一种简图。 8、设备元件表:把成套装置、设备和装置中各组成 部分和相应数据列成的表格其用途表示各组成部分 的名称、型号、规格和数量等。 9、端子功能图:表示功能单元全部外接端子,并用 功能图、表图或文字表示其内部功能的一种简图。
电气制图与识图
2019/3/27
1
电气制图与识图
一 电气图的基础知识
电气图就是按照相约的符号和规则 来描述的工程语言,通过直观图形来 传达信息,实现信息结构的传送和表 达,实现技术交流。 电气信息结构文件编制规则与电气 图形符号一样,也是电气工程的一种 语言。
2019/3/27
2电气制Βιβλιοθήκη 与识图电气图定义2019/3/27 16
电气制图与识图
电气原理图电气系统中应用最多 制图原则: ——便于阅读与分析控制线路,根据简单、清晰 的原则。采用电气元件展开的形式绘制而成。 内容: ——所以电气元件的导电部分和接线端点,不按 电气元件的实际位置来画,也不反应电气元 件的形状、大小和安装位置。 特点: ——结构简单、层次分明、适于研究、分析电路 的工作原理等优点。
2019/3/27 18
电气制图与识图
4)图中所有电器触点 按没有通电和不受外力作用时的初始开闭 状态画出。 5)主电路、辅助电路 各电气元件一般按动作顺序从上到下,从 左到右依次排列,可水平布置或垂直布置。 6)有直接电联系 交叉导线连接点要用黑圆点表示。无直接 联系的交叉导线连接点不画黑圆点。
二 电气图的分类
L1 L2 L3 QS
电 气 图
• • • • •
原理图 接线图 位置图 系统图 ┇
FU1
FU2 FR
KM
SB1
FR
SB2
KM
PE M
