橡胶原料加工基础知识
《橡胶快速入门基础知识之塑炼工艺》

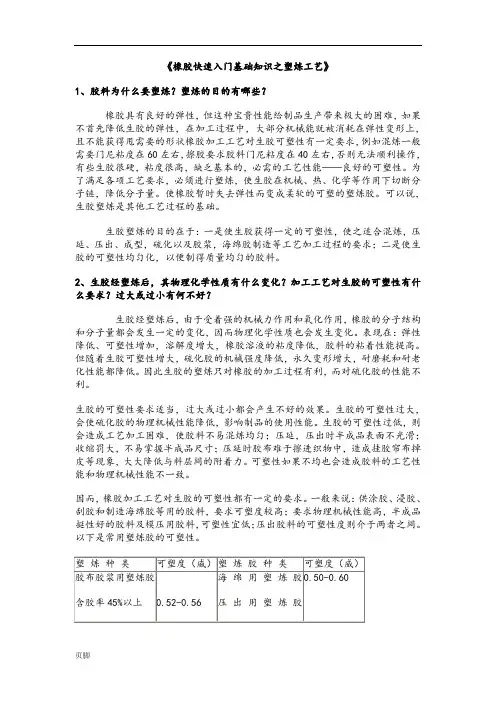

《橡胶快速入门基础知识之塑炼工艺》1、胶料为什么要塑炼？塑炼的目的有哪些？橡胶具有良好的弹性，但这种宝贵性能给制品生产带来极大的困难，如果不首先降低生胶的弹性，在加工过程中，大部分机械能就被消耗在弹性变形上，且不能获得甩需要的形状橡胶加工工艺对生胶可塑性有一定要求，例如混炼一般需要门尼粘度在60左右，擦胶要求胶料门尼粘度在40左右，否则无法顺利操作，有些生胶很硬，粘度很高，缺乏基本的，必需的工艺性能——良好的可塑性。
为了满足各项工艺要求，必须进行塑炼，使生胶在机械、热、化学等作用下切断分子链，降低分子量。
使橡胶暂时失去弹性而变成柔软的可塑的塑炼胶。
可以说，生胶塑炼是其他工艺过程的基础。
生胶塑炼的目的在于：一是使生胶获得一定的可塑性，使之适合混炼，压延、压出、成型，硫化以及胶浆，海绵胶制造等工艺加工过程的要求；二是使生胶的可塑性均匀化，以便制得质量均匀的胶料。
2、生胶经塑炼后，其物理化学性质有什么变化？加工工艺对生胶的可塑性有什么要求？过大或过小有何不好？生胶经塑炼后，由于受着强的机械力作用和氧化作用，橡胶的分子结构和分子量都会发生一定的变化，因而物理化学性质也会发生变化。
表现在：弹性降低、可塑性增加，溶解度增大，橡胶溶液的粘度降低，胶料的粘着性能提高。
但随着生胶可塑性增大，硫化胶的机械强度降低，永久变形增大，耐磨耗和耐老化性能都降低。
因此生胶的塑炼只对橡胶的加工过程有利，而对硫化胶的性能不利。
生胶的可塑性要求适当，过大或过小都会产生不好的效果。
生胶的可塑性过大，会使硫化胶的物理机械性能降低，影响制品的使用性能。
生胶的可塑性过低，则会造成工艺加工困难，使胶料不易混炼均匀；压延，压出时半成品表面不光滑；收缩罚大，不易掌握半成品尺寸；压延时胶布难于擦进织物中，造成挂胶帘布掉皮等现象，大大降低与料层间的附着力。
可塑性如果不均也会造成胶料的工艺性能和物理机械性能不一致。
因而，橡胶加工工艺对生胶的可塑性都有一定的要求。
橡胶材料基础
橡胶材料基础一、引言橡胶作为一种重要的工程材料，在各个领域都有着广泛的应用。
本文将对橡胶的种类、性质、加工工艺、配方与性能、老化与防护以及环保与回收等方面进行详细介绍，以帮助读者更好地了解和掌握橡胶材料的基础知识。
二、橡胶种类与性质1. 天然橡胶：天然橡胶是从橡胶树中提取的天然高分子材料，具有优良的弹性和耐磨性，主要用于制造轮胎、橡胶管、橡胶鞋等产品。
2. 合成橡胶：合成橡胶是由石油化工原料经过聚合反应制成的，种类繁多，如丁苯橡胶、顺丁橡胶、氯丁橡胶等。
合成橡胶具有优良的耐高温、耐油、耐腐蚀等性能，广泛应用于工业领域。
三、橡胶的加工工艺1. 炼胶：将天然或合成橡胶与其他辅助材料进行混合、捏合，使其具有一定的塑性和弹性。
2. 压延：将炼好的胶料压成一定形状的薄片或薄膜。
3. 压出：将胶料通过模具压成各种形状的制品。
4. 硫化：将橡胶制品在一定温度和压力下进行加热，使其发生交联反应，提高其力学性能和使用寿命。
四、橡胶的配方与性能1. 配方：根据制品的性能要求，选择合适的橡胶、助剂和填料，通过合理的配方设计，获得所需的性能。
2. 性能：橡胶材料具有弹性、耐磨性、耐疲劳性、耐高温性、耐油性等性能特点，适用于不同领域的应用。
五、橡胶的老化与防护1. 老化：橡胶在使用过程中，由于受到氧气、臭氧、紫外线等环境因素的影响，会发生性能下降的现象。
2. 防护：为了减缓橡胶的老化，可以采取以下措施：选择合适的配方、控制加工工艺、避免长时间暴露在恶劣环境中等。
六、橡胶的环保与回收1. 环保：随着环保意识的提高，越来越多的橡胶制品采用环保型配方和加工工艺，减少对环境的污染。
2. 回收：对于废弃的橡胶制品，可以通过回收再利用的方式降低资源浪费和环境污染。
回收方法包括物理回收和化学回收两种，根据不同情况选择合适的回收方式。
七、结论本文对橡胶材料的基础知识进行了详细介绍，包括种类与性质、加工工艺、配方与性能、老化与防护以及环保与回收等方面。
橡胶加工基础知识培训
炼胶车间基础知识培训第一章：生胶与原材料一、生胶二、配合剂第二章：半成品胶料的生产一、配料二、塑炼三、炼胶四、翻胶五、不合格胶料对制品的影响第三章：工业卫生第四章：安全生产第一章生胶与原材料一、生胶生胶是橡胶制品的主要原材料，常用的生胶主要有：天然胶（NR）、丁腈胶（NBR）、氯丁胶（CR）、三元乙丙胶（EPDM）、顺丁胶（BR）、硅胶（Q）、氟胶（FKM）、丙烯酸脂胶（ACM）、再生胶（RR）等。
其中氟胶、丙烯酸脂胶、丁腈胶、氯丁胶耐油性能好，属耐油性橡胶；三元乙丙胶耐老化性能极佳，在阳光下曝晒3年不见裂纹；氯丁胶具有优良的阻燃性；硅橡胶的耐温性能最宽，可在（-100~300℃）范围内使用。
二、配合剂1、补强剂凡在胶料中主要起补强作用的填料叫做补强剂。
常用补强剂有：高耐磨碳黑（HAF）、通用碳黑（GPF）、半补强碳黑（SRF）、快压出碳黑（FEF）、喷雾碳黑、2#气相百碳黑、沉淀白碳黑等等。
2、填充剂凡是在胶料中主要起填充作用的填料叫填充剂。
常用的填充剂有：轻质碳酸钙（CaCo3）、陶土、软木糠等。
3、硫化剂在一定条件下，能使橡胶发生硫化的物质称为硫化剂。
常用的硫化剂有：硫磺（S）、过氧化二异丙苯（DCP）、二硫化四甲基秋兰姆（TMTD）、3#硫化剂、TCY等。
4、促进剂凡能加快硫化反应速度，缩短硫化时间，降低硫化反应温度，减少硫化剂用量，并能够提高或改善硫化胶的物理机械性能的配合剂，称为硫化促进剂。
常用促进剂有：促D、促M、促DM、促TT、促CBS、促BZ、促PZ、促DTDM、促Na-22等等。
它们用量虽少，但对硫化速度具有重要作用。
5、硫化活性剂硫化活性剂又称助促进剂，它的作用是加入橡胶中参与硫化反应过程，提高促进剂的活性，使促进剂进一步充分发挥其最大的促进作用。
常用活性剂有：氧化锌（ZnO）、硬脂酸（SA）等。
6、防焦剂防焦剂也叫硫化迟缓剂。
它的作用是使胶料在加工过程中不发生早期硫化现象，但又不妨碍在硫化温度下充分发挥促进剂的作用，从而提高了胶料加工操作的安全性。
橡胶基础知识
4.老化现象：如金属腐蚀、木材腐朽、岩石风化一样，橡胶也会因为 环境条件的变化而产生老化现象，使性能变坏，寿命下降。
5.必须进行硫化才能使用，热塑性弹性体除外。
6.必须加入配合剂。
其它如比重小、硬度低、柔软性好、气密性好等特点， 都属于橡胶的宝贵性能。
2
Polymer Materials
10
Polymer Materials
3．国内橡胶工业的发展概况
我国从1904年开始在雷州半岛等地种植NR，50年代将橡胶树北移种 植成功，并在云南、广西等地大面积种植，现在，我国NR产量占世界第 四位。
1915年，在广州建立第一个橡胶加工厂—广州兄弟创制树胶公司，生产鞋底 1919年，在上海建立清和橡皮工厂
1）塑炼：降低生胶的分子量，增加塑性，提高可加工性。
2）混炼：使配方中各个组分混合均匀，制成混炼胶。
3）压延：混炼胶或与纺织物、钢丝等骨架材料通过压片、压型、贴合、 擦胶、贴胶等操作制成一定规格的半成品的过程。
4）压出：混炼胶通过口型压出各种断面的半成品的过程，如内胎、胎面、 胎侧、胶管等。
5）硫化：橡胶加工的最后一道工序，通过一定的温度、压力和时间后， 使橡胶大分子发生化学反应产生交联的过程。
11
Polymer Materials
我国橡胶工业从50年代后开始飞速发展，逐渐形成了以上海的正泰、 大中华，青岛的橡胶二厂，黑龙江的桦林橡胶厂为中心的橡胶工业 格局号称橡胶界的四大家族。其中正泰、大中华生产胶鞋、胶带， 胶二和桦林生产轮胎。到1990年止，全国县级以上的橡胶企业就有 1000多家，产值180亿元，约占全国工业总产值的1.5%,约占化工工 业总产值的25%。90年代，我国橡胶工业得到了蓬勃发展，个体、 私营橡胶企业如雨后春笋般发展起来，仅山东省大小橡胶企业就有 1000多家，青岛市有几百家，96年以后由于受气候等因素的影响， 世界NR的产量锐减，致使NR的价格飞涨，橡胶工业的发展受到一 定程度的影响，但在国内工业总产值、化工工业总产值中仍然占有 相当比重。橡胶企业主要集中在北京、上海、山东、沈阳、贵阳、 重庆、牡丹江等地。我院为我国橡胶工业的发展作出了突出贡献， 为橡胶工业培养了近万名人才，许多毕业生已成为各个橡胶企业的 负责人和骨干技术人员。
橡胶加工工艺基础知识
橡胶加工工艺基础知识一、塑炼橡胶受外力作用产生变形,当外力消除后橡胶仍能保持其形变的能力叫做可塑性。
增加橡胶可塑性工艺过程称为塑炼。
橡胶有可塑性才能在混炼时与各种配合剂均匀混合；在压延加工时易于渗入纺织物中;在压出、注压时具有较好的流动性。
此外，塑炼还能使橡胶的性质均匀,便于控制生产过程.但是，过渡塑炼会降低硫化胶的强度、弹性、耐磨等性能,因此塑炼操作需严加控制。
橡胶可塑度通常以威廉氏可塑度、门尼粘度和德弗硬度等表示。
1、塑炼机理橡胶经塑炼以增加其可塑性，其实质乃是使橡胶分子链断裂，降低大分子长度。
断裂作用既可发生于大分子主链，又可发生于侧链。
由于橡胶在塑炼时，遭受到氧、电、热、机械力和增塑剂等因素的作用，所以塑炼机理与这些因素密切相关,其中起重要作用的则是氧和机械力,而且两者相辅相成。
通常可将塑炼区分为低温塑炼和高温塑炼，前者以机械降解作用为主，氧起到稳定游离基的作用；后者以自动氧化降解作用为主,机械作用可强化橡胶与氧的接触.塑炼时，辊筒对生胶的机械作用力很大，并迫使橡胶分子链断裂,这种断裂大多发生在大分子的中间部分。
塑炼时，分子链愈长愈容易切断。
顺丁胶等之所以难以机械断链，重要原因之一就是因为生胶中缺乏较高的分子量级分。
当加入高分子量级分后，低温塑炼时就能获得显著的效果。
氧是塑炼中不可缺少的因素,缺氧时，就无法获得预期的效果。
生胶塑炼过塑炼时，设备与橡胶之间的摩擦显然使得胶温升高。
热对塑炼效果极为重要，而且在不同温度范围内的影响也不同。
由于低温塑炼时，主要依靠机械力使分子链断裂，所以在像章区域内（天然胶低于110℃）随温度升高，生胶粘度下降，塑炼时受到的作用力较小，以致塑炼效果反而下降。
相反，高温塑炼时，主要是氧化裂解反应起主导作用，因而塑炼效果在高温区(天然胶高于110℃）将随温度的升高而增大，所以温度对塑炼起着促进作用。
各种橡胶由于特性不同，对应于最低塑炼效果的温度范围也不一样，但温度对塑炼效果影响的曲线形状是相似的。
《橡胶制品快速入门基础知识之(涂胶,浸胶,裁断,粘合)》
《橡胶制品快速入门基础知识之（涂胶，浸胶，裁断，粘合）》1.什么叫纺织物的涂胶和浸胶？各有何作用？涂胶和浸胶都是制取胶布的工艺方法。
涂胶是将胶浆涂复于织物的表面以获得一定厚度胶层的工艺过程。
它可以作为压延贴前的底涂加工；也可作为胶布的加工，尤其是在制造细薄的胶布时，因复胶层很薄，而且要求表面光滑、厚度均匀，就要采用涂胶来完成。
涂胶根据设备不同可分为刮涂、辊涂、浸涂和喷涂四种。
浸胶是胶乳或胶浆浸入织物中，使织物纤维附上胶膜，以提高织物与橡胶的粘着力，增加制品的耐剥离及多次压缩变形的性能。
帘布有挂前一般都经浸胶处理。
2.什么叫胶浆它有哪些各类和用途?胶浆是由生胶或胶料与有机溶剂制成的浆状物。
根据应用不同分为不硫化型和硫化型以及自然硫化胶浆。
不硫化型胶浆主要用于电气绝缘胶布，医用橡皮膏或其他需长期保持粘着性的纺织物。
硫化型胶浆是加有硫化剂、促进剂的胶浆，涂胶后需经过硫化，如雨衣胶浆。
自然硫化胶浆是在胶浆中加入超促进剂，不需加热，在室温下停放即可硫化。
在橡胶工业中，胶浆有三种用途：1）作为纺织物的涂胶和浸胶材料；2）作为胶料剂用于粘合部件；3）制造薄膜浸渍制品。
3.纤维材料在橡胶制品中起何作用？它有哪些基本性？纤维材料是作为橡胶制品的骨架材料而使用的。
目的是增加制品的强度并限制其变形。
橡胶制品要求纤维材料具有高强力，低伸长，耐屈挠，物理机械性能均匀一致，蠕变性小，直径小以及与橡胶有良好的粘着性能等。
纤维材料的主要性能包括纤维的细度、弹性、强度和形变等，各性能的定义如下：细度：表示纤维的粗细程度。
采用支数或纤度表示，单位重量的纤维所具有长度叫支数。
如1克纤维的长度为60米，就叫60支，记为60N（公支），或每磅纤维长度为840码称为一支（英支）、当比重相同，纱的支数越大，则纱越细。
纤度是9000米长的纤维所具有重量克数，如9000米长的纤维为1克时，称为1袋，记为1D。
数字越大，纤维越粗。
强度：绝对强度——指纤维被拉断时所承受的最大负荷人（公斤），相对强度——每袋纤维被拉断时所能承受的最大的力（克/袋）：干强度——纤维在干燥状态下测定的强度；湿强度：纤维在湿润下测定的强度。
橡胶基本知识
橡胶生产工艺及过程：1、橡胶加工的目的及基本工艺过程有哪些？橡胶是一种具有高弹性的材料，在国民经常各部门获得广泛的应用。
橡胶加工工艺是一门十分重要的严密的生产工艺，橡胶加工的目的就是要为橡胶制品准备高质量的部件和胶料，并且制成各部门所需要的优质的橡胶制品。
要把橡胶制成各种各样的制品，首先必须将橡胶的强韧的弹性状态转变为柔软的，便于加工的塑性状态，同时，单纯用橡胶制成的制品，其性能十分不完善，成本也高，就必须加入各种配合剂，因此必须进行混炼加工，其次各种橡胶制品都具有比较复杂的结构。
要将橡胶制成各种部件或一定形状的半成品，经过成型，硫化才能得到具有一定性能和结构的制品，因此，橡胶有加工具有重要的意义和作用。
橡胶制品一般要经过如下几个基本工艺过程：1、生胶和配合剂的准备；2、生胶的塑炼；3、生胶配合剂的混炼；4、胶料的压延；5、纺织物的侵胶、涂胶和压延挂胶6、胶料的压出；7、橡胶制品的成型；8、硫化。
2、生胶在加工前要经过哪些处理？生胶有运输和保管过程中，胶块表面常会粘着木屑、砂子等杂质，有的还有老化，发粘或发霉。
在冬天。
有的胶块还会硬化，冻结和结晶的现象。
这样的胶直接投入生产，势必会直接影响硫化胶的物理机械性能，而且给生产工艺带来一定的困难。
因此，生胶必须经过以下加工处理，使之符合工艺要求后才能投入生胶。
1）生胶的清洗：用清水和钢刷进行冲刷，目的是清除表面的粘污和老化，发粘或发霉的胶块。
2）烘胶：在烘房中进行，使生胶软化干燥。
烘胶的温度和时间要求：烘胶房的温度烘胶时间夏季：50-60℃ 24-36小时冬季：60-70℃ 36-72小时如果烘胶温度太低或时间不够，则达不到软化目的：烘胶温度太高或时间太长，则胶块会发生老化，表面发粘，致使生胶物理机械性能下降。
3）切胶：生胶从烘房中取出后用切胶机切或小块，块重量以胶种而定。
如天然胶一般为20公斤左右，氯丁胶每一般不超过10公斤。
4）破胶：将胶块用破胶贡（或开炼机）进行机破碎，以提高塑炼效率，破胶滚距一般为2-3毫米，滚温控制在45℃以下，通过7-8次滚距后，打卷送下一工序进行素炼。
橡胶基础知识(1)
•
除了上述特种胶外，还有耐化学溶剂的氯醇橡胶
（CO\ECO）、阻燃好耐溶剂耐酸碱的氯磺化聚乙烯橡胶
（CSM），耐2油020/性11/2优1 良的聚硫橡胶，各种可橡重胶复基础利知识用(1) 的热塑性
橡胶配合剂——防老体系
为了防止生胶及硫化胶的老化，在橡胶 配方组成中加入一类特殊的物质，这类物质 称为防老剂。
2020/11/21
橡胶基础知识(1)
拉伸测试
橡胶拉伸测试的性能主要有扯断强度（MPa）、扯断伸长率（%）、100%定 伸（MPa） 、300% （MPa）定伸等。
由于三元乙丙橡胶的橡胶分子链中 双键很少，使其具体优异的耐热、 耐臭氧性能，其使用温度-60℃至 150℃。
乙丙橡胶性能特点： 耐热性好； 耐臭氧性好； 耐寒性、耐低温性好； 粘结较差。
2020/11/21
橡胶基础知识(1)
氯丁橡胶(CR)
氯丁橡胶是氯丁二烯经乳液聚合 而成，称聚氯丁二烯橡胶，简称 氯丁橡胶。
丁腈橡胶性能特点： 耐油、耐非极性溶剂好； 耐寒性、耐低温性较差 弹性差； 滞后损失大，生热高。
2020/11/21
橡胶基础知识(1)
三元乙丙橡胶（EPDM）
乙丙橡胶是乙烯和丙烯为基础单体合成的共 聚物。橡胶分子链中依单体单元组成不同， 有二元乙丙橡胶和三元乙丙橡胶之分，二元 乙丙橡胶为乙烯和丙烯的共聚物，代号为 EPM；三元乙丙橡胶为乙烯、丙烯和少量第 三单体的共聚物，代号为EPDM，统称为乙 丙橡胶（EPR），其国内外生产的牌号很多， 性能也差异较大。
脱胶：橡胶与骨架嵌件粘接失效，出现脱开或分离。
橡胶基础知识(1)
气泡、烂泡
气泡：又称“鼓包”，因气体被包裹在橡胶表皮层中而形成局部表皮 层起泡的现象； 烂泡：又称“窝气”，因气体没有被排出模腔外，以致模腔死角处的 橡胶呈欠硫粘糊状，并高突于周围橡胶表面的现象。
橡胶基础知识培训教材
• 1.橡胶：ASTM - D1566 中定义如下，橡胶 是一种材料 ，它在大的形变下，能迅速 而有力恢复其形变，能够被改性。（定 义中所指的改性实质是指硫化。）
• 2.硫化：橡胶的线型大分子通过化学交联 而构成三维网络结构的化学变化过程。
• 3.生胶：尚未被硫化交联的橡胶，由线型 大分子或者带支链的线型大分子构成。
• 逐渐形成网络结 构，使橡胶弹性 和拉伸强度急剧 上升。
硫化历程图
• 3.平坦硫化阶段 • 交联反应基本完成，继而发生交联键的重排、
裂解等反应
• 4.过硫化阶段 • 硫化反应中网络结构形成的后期，存在着交联
重排，但主要是交联键及链段的裂解反应。
• 较为理想的橡胶 硫化曲线满足下 列条件
• （1）硫化诱导期 （焦烧时间）要 足够长，充分保 证生产加工的安 全性。
炭黑粒子表面模型
炭黑聚集体的透射电子显微镜照片
补强性填充剂对橡胶补强性的大小, 与橡胶和填充剂的结合力(相互作用)、 补强剂在橡胶中的分散状态关系密切。
• (2)白炭黑
• 超微细粒子的二氧化硅,外观呈白色,其 配合胶料的拉伸强度,耐磨性不如炭黑, 但可用于白色制品或浅色制品.
• （3）无机填料：对橡胶增容，降低 成本，但与橡胶的结合力较差，降低 胶料的物理机械性能。
• 生物因素:微生物(霉菌,细菌)等
• 1.老化导致的最常见的外观变化变软、 发粘、变硬、变脆、龟裂、发霉、变色、 失光、粉化等。
• 2.使用性能逐渐变坏表现为：强度降低、 弹性消失、电绝缘性下降，耐磨性降低。
• 3.在老化过程中分子结构发生以下变化： • （1）分子链降解 • （2）分子链之间产生交联 • （3）主链或侧链的改性
橡胶的基础知识
橡胶的基础知识1、关于橡胶硫化橡胶根据橡胶原料和配合剂的种类、配比以及生产工艺的不同，会有很大的区别。
根据各种实际使用要求，橡胶的种类和配合剂的选择是非常重要的。
比如汽车轮胎需要高强度、耐屈服、耐磨耗；油封件需要耐油、耐热；内胎需要耐气体透过性能，等等。
决定硫化橡胶特性的主要因素是橡胶原料。
当然为了得到橡胶弹性的硫化剂、其他的辅助剂、软化剂、防老化剂等，也是影响橡胶特性的因素。
但是充分理解橡胶原料的特征是最重要的。
通过硫磺或其他架桥剂，橡胶分子之间互相结合形成立体的纲目结构，一般称之为硫化或架桥。
通过这种硫化/架桥，橡胶产生了弹性。
生胶料硫化橡胶2、橡胶的配合剂·硫化剂硫磺、过氧化物、etc ·硫化促进剂M、DM、CZ、TS、TT ·硫化促进助剂ZnO、硬脂酸、etc ·防老化剂·辅助剂碳黑、硅石、etc ·填充剂碳酸钙、etc ·软化剂、可塑剂·粘着剂·加工助剂·其他3、硫化橡胶的物理性能·基本物理性能拉伸强度（T B）伸长率（EB）拉伸应力（M100、M300）抗撕裂强度（TR）硬度（HS）·耐久寿命的性能老化性能（TB、EB等的保持率）压缩永久变形（C-set）·受环境影响的性能低温性能耐油性（浸泡试验）耐药品性（浸泡试验）·特殊性能粘着力（剥离试验）·其他4、橡胶的种类5、橡胶的特性1）NR天然橡胶、IR异戊橡胶优点·由于是纯橡胶，机械强度良好·橡胶弹性很大、作动时发热小·润滑性能优·抗撕裂强度是各种橡胶中最大的·耐寒性良好缺点·耐油性很差·与其他通用合成橡胶相比，耐磨耗性差·耐热老化性不够2）SBR丁苯橡胶优点·在通用橡胶中，有耐油性等少许优点·相比NR，耐热性、耐老化性、耐磨耗性优缺点·耐寒性是通用橡胶中最差的·橡胶弹性有点低、作动发热大·相比NR，撕裂强度低3）BR顺丁橡胶优点·橡胶弹性是各种原胶料中最大的·耐磨耗性优·耐寒性优缺点·抗撕裂强度低、容易产生碎屑·相比NR、SBR，机械强度低4）CR氯丁橡胶优点·难燃、粘着性能优·有着与NR相近的弹性·耐候性、耐氧性、耐热性比普通橡胶优·纯胶料时也具备充分的机械强度缺点·耐寒性差·耐水性、电气绝缘性差5）NBR丁晴橡胶优点·耐油性极优是具有代表性的耐油性合成橡胶·机械强度优缺点·耐寒性差·耐氧性差·对极性溶剂的耐溶剂性差6）EPDM乙丙橡胶优点·耐候性、耐氧性、耐热性非常好·耐药品性很好、对极性溶剂的耐溶剂性也好·耐寒性、耐水性、电气特性优缺点·耐油性同NR，很差·作动发热有点大·抗撕裂强度稍差7）IIR丁基橡胶优点·耐气体透过性能特别好·耐候性、耐氧性、耐热性优·反弹性是橡胶中最小的，冲击吸收特性优·耐水性、耐药品性优·电气绝缘性优缺点·橡胶弹性不够，耐磨耗性差·相比EPM、EPDM，耐热性、耐氧性差8）CSM氯磺化聚乙烯橡胶优点·有着与EPDM相同的耐氧性、耐热性·有着与EPDM相近的耐药品性·与CR相近的中等程度的耐油性·电气绝缘性稍优缺点·具有塑料的特性、物理性能的温度依存性较大·压缩永久变形大9）U尿烷橡胶优点·可以制造从软质到硬质海绵、从软质到硬质橡胶·耐磨耗性、机械特性优·耐油性、耐氧性优缺点·耐湿热性差·有加水分解性，耐水性、耐药品性差·作动发热会储留在内部10）Q硅酮橡胶优点·耐寒性、耐热性极优是从高温（约230℃）到低温（约-60℃）唯一能使用的橡胶·耐溶剂性、耐氧性、耐候性优缺点·高温饱和水蒸气下会发生分解重合、发生劣化·价格高·机械强度低、特别是抗撕裂强度差·强酸、强碱下弱11）FKM氟橡胶优点·耐热性和硅酮胶相同，非常好·耐油性、耐化学药品性极优·对含有芳香族、脂肪族、卤化物的，有特别好的耐溶剂性·有难燃型，耐气体透过性与IIR相同缺点·价格比同类特殊橡胶高出一截·强碱下很弱·在含有低分子量的醚、脂、酮类下较弱·耐寒性差6、橡胶的耐油性、耐药品性1）耐油性一般耐油性比较好的是FKM、NBR、多硫化橡胶等，显著较差的是NR、IR、SBR、BR、IIR、EPDM等，CR、CSM、丙烯橡胶、尿烷橡胶则属于中间位置。
橡胶基础知识及常见缺点改善计谋
橡胶基础知识及常见缺点改善计谋原料-配方-工艺-设备-生产体会一、橡胶次品类别、缘故分析及解决方法二．橡胶硫化工应知应会硫化工应知应会的目的：促使硫化工把握橡胶材料和硫化的大体知识，提高硫化工专业理论知识和操作技术，更有效地效劳与新产品开发试试制工作从而提高硫化工自身的素养，使试制开发产品及时按期交样，并确保新模上线生产的产品合格率和生产效率最大化。
1.应知：1.熟知硫化三要素之间的彼此关系及对产品的阻碍。
2.熟知橡胶产品各工序的生产，及其所利用的设备，设备的操作规程，产品的加工方式。
3.熟知模具、设备工装夹具的操作规程，平安知识及保养知识。
4.了解橡胶产品的利用的胶料代号，胶种及硫化工艺性能，和主导产品的要紧工作部位，外观质量标准。
5.应知硫化时刻制定的依据，并能对生产中显现的一样质量缺点进行分析、解决，并对复杂的问题提出改良意见。
2．应会：1.能够熟练把握及利用各类结构橡胶模具的试模方式。
2.能辨别各类胶号、胶料及胶料的外观质量的好坏、并能依照胶料代号准确判定材料的硬度。
3.能看懂各类结构的产品图、模具图及了解模具加工的大体知识。
4.会利用游标卡尺、测厚仪、测温仪，并了解其工作原理。
5.能确信出最正确、最合理的硫化工艺参数、操作技术并应用于生产。
7.能分析试模、试生产进程中显现的质量缺点的缘故，并能提出改良意见。
三．橡胶和塑料之间的区别塑料与橡胶最本质的区别在于塑料发生形变时塑性变形，而橡胶是弹性变形。
换句话说，塑料变形后不容易恢恢复状态，而橡胶相对来讲就容易患多。
塑料的弹性是很小的，通常小于100%，而橡胶能够达到1000%乃至更多。
塑料在成型上绝大多数成型进程完毕产品进程也就完毕；而橡胶成型进程完毕后还得需要硫化进程。
塑料与橡胶同属于高分子材料,主要由碳和氢两种原子组成,另有一些含有少量氧,氮,氯,硅,氟,硫等原子,其性能特殊,用途也特别.在常温下,塑料是固态,很硬,不能拉伸变形.而橡胶硬度不高,有弹性,可拉伸变长,停止拉伸又可回复原状.这是由于它们的分子结构不同造成的.另一不同点是塑料可以多次回收重复使用,而橡胶则不能直接回收使用,只能经过加工制成再生胶,然后才可用.塑料在100多度至200度时的形态与橡胶在60至100度时的形态相似. 广义地说，橡胶实际上是塑料的一种，塑料包括橡胶。
《橡胶制品快速入门基础知识之混炼工艺》
《橡胶制品快速入门基础知识之混炼工艺》1、什么叫混炼？其目的意义如何？在炼胶上将各种配合剂加入到橡胶中制成混炼胶的工艺过程叫做混炼。
混炼的目的就是使配合剂均匀地分散于生胶中制得先是均匀一致的混合胶，同时使胶料具有适当的可塑性以确保加工顺利进行。
混炼工艺对胶料的性能有很重要的影响。
混炼不好，胶料就会出现配合剂分散不匀，胶料的可塑性过高或过低，焦烧、喷霜等现象，这不仅会使压延，压出，成型和硫化等工艺不能正常进行，而且还会导致成品的性能下降，甚至会造成产品的早期报废。
因此，混炼是橡胶加工过程中的重要工序之一。
2、混炼操作有哪几方法，各有何特点？混炼操作是指生胶经塑炼后，按顺序加入各种配合剂，经过塑炼达到均匀分散，然后再出片冷却以至停放为止的全过程。
也就是由各种原材料制备胶料的过程。
根据所用设备不同，混炼操作可分开炼机混炼和密炼机混炼。
开炼机混炼是橡胶工业最老的方法，与密炼机相比，缺点是混炼生产效率低，劳动强度大，不安全和环境污染，并且胶料质量不高，优点是开炼机灵活性较大，适合工厂规模小、胶料批量少、品种多的生产加工。
特别适用于海绵胶，硬质胶和生热量较大的合成胶（如丁晴胶）的混炼。
密炼机混炼特点是在密闭室中的高温加压条件下进行的。
与开炼比较，密炼机容量大，混炼时间大短，效率高，混炼、排料和投料易于机械化，自动化，劳动强度低，操作安全，药品飞扬损失小，胶料质量和环境卫生条件较好。
但密炼室温度很高，使对温度敏感的胶料混炼受到限制，不适合浅色制品和品种变换频繁的胶料混炼，另外，炼得的胶料形状不规则，需经压片机补充加工。
3、开炼机得混炼过程可分为哪几个级段？试简述混炼过程。
开炼机混炼过程分为包辊，吃粉和翻炼三个阶段。
操作过程好下述：将生胶或塑炼胶，母胶等沿大牙轮一侧投入开炼机两辊缝中，辊距控制在3—4毫米，滚压3—4分钟，使之包于前辊，形成光滑无隙的包辊胶，此时将胶全部取下，将辊距调到10—11毫米，再把胶投入扎炼1分钟左右。
橡胶部分作业指导书
橡胶部分作业指导书第一章橡胶部分的基础知识橡胶是一种重要的工业原料，被广泛用于制造各种产品。
它具有良好的弹性和耐磨损性，广泛应用于汽车轮胎、输送带、橡胶鞋等领域。
本章将介绍橡胶的起源、种类以及其在工业中的基本性质。
一、橡胶的起源橡胶最早源于橡树。
橡树是一种常绿乔木，生长在热带和亚热带地区。
当橡树的树干被切割后，它会分泌一种乳状液体，这就是我们熟知的乳胶。
经过一系列加工，乳胶可以制成橡胶制品。
二、橡胶的种类目前，市场上常见的橡胶主要有天然橡胶和合成橡胶两种。
1. 天然橡胶是从橡胶树中提取的橡胶。
它具有良好的弹性与韧性，适用于制造高强度的橡胶制品。
然而，由于天然橡胶的产量有限，价格较高。
2. 合成橡胶是通过人工合成的橡胶。
它可以根据需要具备特定的性能，如耐油性、耐磨性等。
合成橡胶的成本相较于天然橡胶较低，而且生产过程易于控制。
三、橡胶的基本性质橡胶具有以下几个基本性质：1. 弹性：橡胶的最大特点就是其良好的弹性。
它可以在受力后恢复原状，而不会永久变形。
2. 耐磨性：橡胶具有很高的耐磨性，在与其他材料摩擦时不易磨损，因此广泛应用于制造轮胎等产品。
3. 耐腐性：橡胶对于有机溶剂和许多化学物质具有较好的耐腐性。
这也使得橡胶在各种环境中都能够保持其性能。
4. 导电性：橡胶是一种绝缘材料，但也有一些特殊类型的橡胶具有导电功能，可以在电子领域应用。
了解橡胶的基础知识对于进一步学习和应用橡胶材料非常重要。
接下来的章节将介绍橡胶材料的加工方法和常见应用。
第二章橡胶的加工方法橡胶是一种可塑性较高的材料，可以通过不同的加工方法来制造不同形态的橡胶制品。
本章将介绍常见的橡胶加工方法以及每种方法的特点。
一、橡胶的挤出成型挤出是一种常见的橡胶加工方法。
通过将橡胶放入挤出机中，通过机械作用，使橡胶通过模具挤出成型。
挤出成型适用于制作各种形状的橡胶制品，如密封件、管道等。
二、橡胶的压延成型压延成型是将橡胶材料放入到压延机中，通过压力和温度的作用使其变形，并压制成所需形状的方法。
介绍下橡胶加工的具体过程
橡胶加工是将橡胶原材料经过一系列的加工工艺，制成各种橡胶制品的过程。
具体过程如下：
1. 原材料准备：橡胶加工的原材料主要是天然橡胶和合成橡胶。
在加工前，需要对橡胶进行检验、筛选、混合等处理，以确保橡胶的质量和性能符合要求。
2. 配料：根据产品的要求，将橡胶、填充剂、硫化剂、促进剂、防老剂等各种配合剂按照一定的比例混合在一起，制成橡胶混合物。
3. 混炼：将橡胶混合物放入混炼机中进行混炼，使各种配合剂均匀地分散在橡胶中，形成具有一定性能的橡胶料。
4. 成型：将混炼好的橡胶料通过挤出、压延、注射等成型工艺，制成各种橡胶制品的毛坯。
5. 硫化：将橡胶制品的毛坯放入硫化机中进行硫化，使橡胶料在一定的温度和压力下发生化学反应，形成具有一定硬度、弹性和耐磨性的橡胶制品。
6. 修整：对硫化后的橡胶制品进行修整、切割、打磨等处理，使其符合产品的要求。
7. 检验：对橡胶制品进行外观、尺寸、硬度、弹性等各项性能指标的检验，确保产品质量符合要求。
以上是橡胶加工的基本过程，不同的橡胶制品可能会有不同的加工工艺和要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胶料自检标准
炼完胶后﹕ 1.底盘干净﹐无剩余药粉 2.挡板干净﹐无夹胶无药粉 3.辊筒干净﹐无粘辊 4.胶料表面平整有光泽 5.胶料断面光滑无药粉﹐杂质 6.胶料断面密实不起层 7.胶料拉薄无药粉颗粒 8.胶料颜色均匀一致
胶料检验基础知识
1.全面物性 2.生产快检
2.设备安全﹕
a.冷胶不要一次投过多﹐宜分次加﹐待胶料软化在包辊﹐防止辊筒断裂﹔ b.两边辊距调整一样﹐防止辊筒磨坏﹔ c.辊距不要一次放的过大﹐防止冲击造成安全片破裂﹔ d.辊距不要放的过大﹐防止齿轮脱槽﹔ e.注意各部位润滑油位是否足够﹔
3.胶料安全
a.温度过高烫手﹐不加硫化剂﹔ b.不同料号的胶不能自行混用﹔ c.严格按配方和操作标准作业﹔
PA料密炼机混料
注意事项﹕
1.清机必须干净﹐防止混入其它品种胶料﹔ 2.初始温度越低越好﹐有助于降低排料温
度﹔ 3.排料温度在120± 5℃即可﹔ 4.胶料必须停放到常温再称重卷起﹔
二.开炼机加硫工艺
1.清机﹐包括挡板﹐夹缝﹐底盘等﹔ 2.开足冷却水﹐控制辊筒温度40± 5℃左右﹐手背接触不烫手﹔ 3.辊距调整为8-10﹐胶料过2-3次软化后包前辊至光滑平整﹐左右割刀 各2-3次﹔ 4.先加NPC-50药胶自由包辊炼一分钟以后﹐再左右割刀2次﹔ 5.分4-5次左右缓缓加完NASTAC,药粉没吃完﹐不可割刀,只能在挡板 两侧抽条引导堆积胶料流动﹐宽度不大于15CM﹐及时打扫落底盘药 粉并投入胶中﹔ 6.药粉吃完后﹐左右割刀捣胶各3次﹐交叉打卷5次﹐调整辊距为1-3﹐ 打三角包或落盘薄通2-3次﹔ 7.调整辊距为7-10﹐交叉打卷2-4次包辊压除气泡后﹐调整辊距至规定 厚度和宽度﹐迅速出片并摊开冷却至常温再收胶入库﹔
橡胶原料加工 基础知识
（修订版）
总目录
一﹕橡胶基础常识 二﹕橡胶配方的基础知识
三﹕炼胶工艺
四﹕硫化工艺
一﹕橡胶基础常识
橡胶常识问答 1.什么是橡胶? 2.橡胶与其它材料的根本区别
弹性
3.橡胶发展简史﹕
天然橡胶
合成橡胶
热塑性弹性体
常用橡胶代码名称对照表
1. 2. 3. 4. 5 6. 7 8. 9. 10. 11. 12. 合计﹕
配合剂
名称
基本配合Phr配合量(公斤)
10 15 12.5 8.75 4.5 1.25 0.3 0.375 0.15
N0DN-3335丁晴橡胶40 N0DN-2850丁晴橡胶60 FN550碳黑50 FMT-N990碳黑35 .F0064DOP油18 F0065氧化锌5 .F0071硬脂酸1.2 F0070防老剂RD 1.5 FMC-2硫磺0.6 FTMTD促进剂TT 1 FCZ促进剂CZ 1 F0069加工助剂WB-42 0.5
海丰编码
橡胶名称
英文缩写
NR天然橡胶NR NG丁苯橡胶SBR NI异戊二烯橡胶IR NN丁晴橡胶NBR NXN羧基丁晴橡胶XNBR NHN氢化丁晴橡胶HNBR NC氯丁橡胶CR NE乙丙橡胶EPDM/EPT NP聚丙烯酸酯橡胶ACM/AEM NS硅橡胶SR/LSR NB丁基橡胶IIR NV氟橡胶FKM NO氯醇橡胶ECO/CO NLAFLAS特种氟胶AFLAS
密炼机炼膠
一般操作规则
1.清洁工作室﹐防止不同料号或同种料号但不同批次胶料误混合﹐必 要时手工清洁或用NBR2850生料洗机﹔ 2.通过压上顶栓﹐强制加压﹐在密炼机工作室内快速混和﹔ 通过强烈摩擦升热和剪切作用﹐高温快速混炼﹔ 3.高硬度或低硬度胶料的填料或油过多时﹐分多次加﹐有助于分散﹔ 4.胶料硬度偏高﹐或摩擦升热过快导致温度偏高而混炼时间不足时﹐ 可提升上顶栓自由翻转30-60秒适当降温﹐再加压炼﹔ 5.密炼排料温度较﹐在开炼机上成片时立即利用翻料机快速冷却﹐散 发热量﹐防止胶料因为温度过高焦烧﹔
二﹕橡胶配方的基础知识
基本原理﹕
以生胶为100Phr,其它材料的相对橡胶的比例关系
表现形式﹕基本配方
生产配方
配方的组成部分
*一﹕生胶﹕NBR3335等 *二﹕活性剂﹕氧化锌﹐硬脂酸等 *三﹕防老剂﹕RD﹐OD等 *四﹕补强填充剂﹕N550,N774,N990﹐碳酸钙﹐白炭黑等 *五﹕软化剂﹕DOP,DOS,TP-95﹐2280油等 *六﹕促进剂﹕TMTD,CZ,TRA,BZ等 *七﹕硫化剂﹕MC-2,S-80,TMTD,TRA,NASTAC,NPC-50﹐氧化锌等
1.通过前后不同速度的辊筒产生剪切力﹐胶料通 过两辊之间时受到剪切﹐达到分散目的﹔ 2.通过调整不同辊距﹐可以得到不同厚度胶料﹔ 3.通过包辊﹐可以得到表面光滑﹐无气泡的胶 料﹔ 4.通过薄通原理﹐在一定程度上可以改善已经有 轻微焦烧的胶料﹐延长TS2﹐可掺混使用﹔
密炼机炼胶原理
密炼机是在开炼机的基础上发展起来的一种高强 度间歇/连续式混炼设备。 基本工作原理是﹕利用密炼机的混炼室是密闭 的﹐通过顶栓将胶料压住﹐在转子的强烈剪切 下﹐进行强制的混炼过程。在这个过程里﹐胶料 会因为强烈剪切摩擦产生大量的热﹐很快软化并 被剪切成许多小碎块﹐与药粉混合均匀﹐并具有 可塑性﹐达到胶料混炼的目的。 混炼时间大大的减少﹐减低工作强度﹐提高工作 效率。
八﹕加工助剂﹕FL,WS-280,WB-42,硬脂酸﹐AC-617等 九﹕防焦剂﹕PVI,MgO,TMTD等 十﹕增粘剂﹕古马隆﹐石油树脂﹐松香等 十一﹕消泡剂﹕氧化钙﹐碳酸钙等 十二﹕颜料﹕各种色粉﹐色母﹐色膏等 十三﹕其它﹕发泡剂﹐抗静电剂﹐增硬剂等
NBR典型配方及换算
序号
开炼机加硫
注意事项﹕
1.未加硫化剂前混炼是安全的﹐而一旦开始
加硫化剂则要求动作要快﹐保证散热﹐尤 其是挡板上的夹料必须第一时间内取下来 投入﹔ 2.PA料容易窝气﹐断面形成空洞﹐解决办 法是在过薄后放大辊距包辊再压几分钟后 出片﹔
炼胶安全注意事项
1.人身安全﹕
a.细心操作﹐手不要超过中心线﹐避免压手指﹐手掌﹐截肢等人身伤亡﹔ b.不要在辊筒上方传递任何物品﹐应在侧面或辊筒下面进行﹔ C.炼胶时不要佩戴项链﹐耳环﹐钥匙﹐厂牌﹐手机等物﹐防止混入﹔ d.袖口扎紧或戴袖套﹐防止卷入﹔ e.检查紧急剎车是否有效 f.正常停机不得超过1/4圈﹔
a.硬度
b.硫化曲线
Ts1:最低扭距上升1个单位值对应的时间
Ts2 ﹕最低扭距上升2个单位值对应的时间 Tc50﹕硫化程度相对50%的时间 Tc90﹕硫化程度相对90%的时间 ML﹕最小扭距 MH﹕最大扭距
c.颜色
PA料作业常见问题
问题
容易打死料 混炼胶检测TS2偏短
原因
1.加料顺序不当 2.辊筒温度高﹐摩擦生热大 3.加硫化剂时温度太高
PA料密炼机混料 工艺要点
工艺设计原理﹕
直接在开炼机上加药粉摩擦生热很大﹐混炼 时间长﹐容易打死料或TS2偏短﹐效率低﹔改为 只在密炼机里面加生料﹐防焦剂﹐润滑剂﹐流动 助剂﹐则不会打死﹐冷却后在开炼机上加硫化 剂﹐可缩短PA料受热历史﹐可以解决安全问题﹐ 并提高炼胶质量和效率﹔
PA料密炼机混料
1.炼胶秘诀 2.炼胶原理 3.PA料作业常见问题
4.PA料炼胶工艺要点
5.产品气泡分析
6.炼胶安全
开炼机炼胶秘诀
1.包辊 2.薄通 3.停放﹐熟化 4.保持适当的堆积胶 5.药粉没吃完不开刀 6.落底盘的药粉及时清扫并投入胶面 7.药粉缓缓左右分次加入胶面﹐不一次堆积过多 8.挡板夹胶及时清理﹐防止摩擦生热造成局部死料 9.尽量不用塑料胶纸﹐不打水和其它隔离剂 10.加完硫化剂后及时摊开散热
产品有印子
产品缩水率波动大
产品合模缝内凹﹐作不熟
产品气泡
PA料开炼机通用混料工艺要点
炼胶步骤﹕
1.清机﹐开足冷却水﹐控制辊筒温度40± 5℃左右﹐手背接触不烫手﹐﹔ 2.新料加硫化剂时﹐控制投料量20± 1公斤﹐回料时不超过25公斤﹐减少摩擦生热﹔ 3.依次投入NP7503A,NP7015A,软化2-3次后再并在一起过3次﹐调整辊距为7-10﹐包 前辊直至表面光滑﹐期间左右割胶各4次﹔ 4.左右缓缓加入防焦剂PVI和硬脂酸在胶上面,分2次加完﹔药粉没有吃完﹐不能割刀﹐ 防止打滑﹐只能在挡板两侧抽条引导堆积胶料﹐宽度不大于15CM﹐及时打扫落底盘药 粉并投入胶中 5.左右割刀捣胶各3次﹐投入除硫化剂以外的所有药粉﹐缓缓加在胶面上﹐分2次加 完﹔药粉没有吃完﹐不能割刀﹐防止打滑﹐只能在挡板两侧抽条引导堆积胶料﹐宽度 不大于15CM﹐及时打扫落底盘药粉并投入胶中﹔ 6.左右割刀捣胶各3次﹐调整辊距为9﹐投入全部的硫化剂NPC-50药胶﹐分4次缓缓加 硬脂酸钠在胶面上﹐药粉没有吃完﹐不能割刀﹐只能在挡板两侧抽条引导堆积胶料﹐ 宽度不大于15CM﹐及时打扫落底盘药粉并投入胶中﹔ 7.药粉全部加完后﹐左右割刀捣胶各2次﹐交叉打卷5次﹐调整辊距为1-3﹐打三角包或 落盘薄通2次﹐﹔ 8.调整辊距为7-10﹐交叉打卷2-4次﹐包辊排除气泡﹐调整至规定出片厚度﹐迅速出片 并摊开﹐冷却至常温再收胶入库﹔
密炼机炼胶秘诀
1.加压﹕强制炼胶﹐快速混合 2.扫粉﹕保证配方准确执行 3.分次加油﹕保证胶料分散良好
4.提栓﹕让胶料自由翻转﹐排除﹕上翻料机﹐补充混炼﹔快速散热﹔ 6.冷却﹕防止胶料内部温度积聚过高﹐造成 死料或凝胶﹔
开炼机炼胶 原理
解决方案
1.先加防焦剂﹐润滑剂﹐最后加硫化剂﹔ 2.适当减少投胶量﹐ 3.必要时先冷却胶料﹐再加硫化剂
