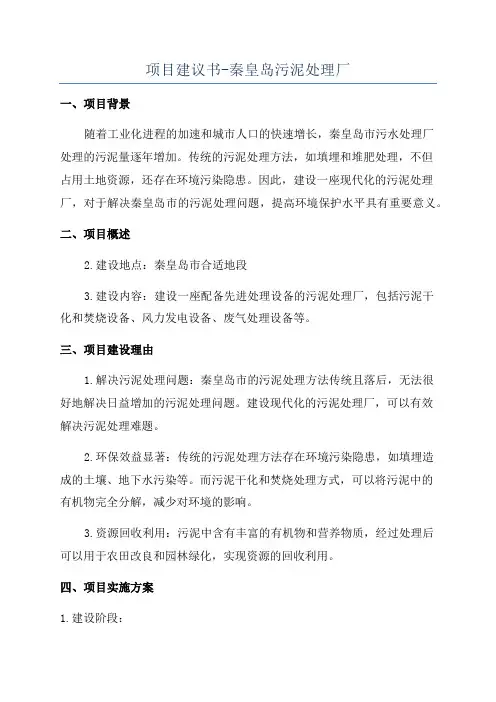

项目建议书-秦皇岛污泥处理厂
项目建议书-秦皇岛污泥处理厂一、项目背景随着工业化进程的加速和城市人口的快速增长，秦皇岛市污水处理厂处理的污泥量逐年增加。
传统的污泥处理方法，如填埋和堆肥处理，不但占用土地资源，还存在环境污染隐患。
因此，建设一座现代化的污泥处理厂，对于解决秦皇岛市的污泥处理问题，提高环境保护水平具有重要意义。
二、项目概述2.建设地点：秦皇岛市合适地段3.建设内容：建设一座配备先进处理设备的污泥处理厂，包括污泥干化和焚烧设备、风力发电设备、废气处理设备等。
三、项目建设理由1.解决污泥处理问题：秦皇岛市的污泥处理方法传统且落后，无法很好地解决日益增加的污泥处理问题。
建设现代化的污泥处理厂，可以有效解决污泥处理难题。
2.环保效益显著：传统的污泥处理方法存在环境污染隐患，如填埋造成的土壤、地下水污染等。
而污泥干化和焚烧处理方式，可以将污泥中的有机物完全分解，减少对环境的影响。
3.资源回收利用：污泥中含有丰富的有机物和营养物质，经过处理后可以用于农田改良和园林绿化，实现资源的回收利用。
四、项目实施方案1.建设阶段：（1）规划环评阶段：进行项目规划和环境影响评价，确定建设地点，明确建设方案。
（2）招标阶段：进行项目招标，选择合适的设计和施工单位。
（3）建设阶段：按照设计方案进行污泥处理厂的建设，包括土地平整、主体工程建设和设备安装等。
2.运营阶段：（1）试运营阶段：进行设备调试和运行试验，确保污泥处理厂的正常运行。
（2）正式运营阶段：正式投入运营后，每日按照计划处理秦皇岛市的污泥，并进行污泥产生量和处理效果的监测。
五、项目预期效益1.环境效益：通过污泥干化和焚烧处理，有效减少污泥对环境的污染，提高空气和水环境质量。
2.经济效益：污泥处理厂可根据市场需求，提取污泥中的有机物和营养物质，进行资源回收，增加经济效益。
同时，通过风力发电设备的利用，实现能源的自给自足。
3.社会效益：秦皇岛市污泥处理厂的建设有助于提高城市的环境保护水平，提升市民的生活质量，增加市民的幸福感。
某污水处理厂二期工程结构设计说明
某污水处理厂二期工程结构设计说明1〕主要建设内容本工程为新建某污水处理厂二期工程，工程占地71.95亩，采用CASS 工艺，规模为3.96万m3／d。
其主要建设内容有粗格栅井及污水提升泵房、细格栅渠及曝气沉砂池、水解酸化池、CASS生化池、鼓风机房、絮凝池、转盘滤池、紫外线消毒渠、污泥浓缩脱水机房及加药间、储泥池及冲洗水池、变配电间、综合楼、机修间、仓库、发电机房、门卫、总图工程、厂外工程〔包括道路及场外输电线路〕。
2〕建设内容规模5、工程进度方案总建设期16个月。
2022年11月开始做工程前期准备工作， 2022年2月竣工投入使用。
1〕2022年11月--2022年1月，完成可研、环评等前期准备工作。
2〕2022年2月--2022年5月工程勘察初步设计、规划报批、施工图设计、工程施工和监理招标等施工前期准备工作。
3〕2022年6月--2022年12月工程工程施工阶段。
4〕2022年1--2月底，工程调试、运行并竣工验收交付使用。
6、投资估算及资金来源本工程总投资12668.32万元〔含土地费用〕，本工程拟采取BOT工程运作模式，其中土地费用由政府财政投资，共计2446.3万元，工程其余投资10222.02万元由BOT商自筹解决。
主要估算见下表：7、研究目的兴建某某污水处理厂旨在保护某、岷江水环境，促进某、某的社会经济与环境协调开展，治理地方水环境污染。
改善城市环境质量，美化城市景观，提高居民生活质量，保障流域居民的身心健康。
同时完善城市根底设施，保证某工业区、某片区的建设开发正常进行。
8、工程的提出某污水厂一期工程位于某镇某，具体位置在某东岸，某以南，老成仁公路以西，规模4万吨/日，分二阶段实施，规模分别为2万吨/日。
一阶段2022 年8月建成，二阶段工程于2022年4月完工。
某污水厂一期工程设计时，处理对象均为城市生活污水，设计工艺均为曝气沉砂池+改进型工艺+转盘滤池。
上述工艺路线，难以到达处理某三、四期工业废水的能力。
污水处理厂厂区工程绿色施工组织设计(47页)
秦皇岛市北部片区污水处理厂厂区工程绿色施工组织设计编制人：审批人：编制单位：河北建设集团有限公司目录第一章工程概况 (4)1.1工程建设概况 (4)1.2土建设计概况 (4)1.3给排水、电气、暖通设计概况 (4)1.4现场施工环境概况 (10)第二章编制依据 (12)第三章绿色施工目标 (13)3.1绿色施工总体目标： (13)3.2绿色施工目标分解 (13)第四章项目绿色施工管理组织机构及职责 (15)4.1绿色施工组织机构图 (15)4.2岗位职责 (16)4.3各单位绿色施工职责 (17)第五章施工部署 (18)5.1、施工部署 (18)5.1.2规划管理 (19)5.1.3绿色施工的一般规定： (19)第六章绿色施工具体措施 (20)6.1、环境保护措施 (20)6.2、节材措施 (28)6.3、节水措施 (31)6．4、节能措施 (32)6.5、节地措施 (33)第七章应急预案措施 (35)7.1重大事件的辨识及监测 (35)7.2重大事件应急救援工作控制原则 (36)7.3重大事件的具体控制措施 (36)第一章工程概况1.1工程建设概况工程名称：秦皇岛市北部片区污水处理厂厂区工程建设地点：秦皇岛市海港区北部片区建筑规模：？建设单位：秦皇岛排水有限责任公司设计单位：河北省城乡规划设计研究院监理单位：秦皇岛合众工程管理咨询有限公司施工单位：河北建设集团有限公司1.2土建设计概况本建设项目共包含建筑物12个，构筑物9个。
其中砖混结构4个分项工程，框架结构8个分项工程，各分项工程概况如下：2.1、尾水排放综合利用管理用房：建筑面积986.98㎡，建筑高度7.65m，结构面高度9.15m。
层数2F，框架结构，独立基础。
基础深1.5,m。
耐火等级二级，抗震设防度7度，设计使用年限50年。
±0.000以下墙体采用240厚烧结页岩实心砖，±0.000以上内外围护墙采用200厚加气混凝土砌块墙。
污水处理设施设计报告范文
污水处理设施设计报告范文1. 引言本设计报告旨在详细介绍污水处理设施的设计方案，以满足环保要求并提供高效的废水处理方法。
本报告将分析设计背景、技术原理、设备选型及设计参数等方面，为读者提供全面的设计参考。
2. 设计背景现代社会工业化进程的快速发展，给环境带来了严重的污染问题。
为了保护生态环境，降低废水对环境的影响，污水处理设施的建设成为必然趋势。
本次设计报告的污水处理设施将应用于某工业园区，旨在处理该区域的废水，达到国家排放标准，保护周边环境的净化。
3. 设计原理污水处理设施的设计原理是基于物理、化学和生物等多种处理工艺相结合的方式。
首先，通过网格和格栅等物理除污设备，将固体废弃物进行初步过滤和拦截。
接下来，通过沉淀池和隔油器等物理工艺，将废水中的悬浮物和油类物质分离出来。
然后，利用活性污泥法、厌氧消化等生物工艺，去除废水中的有机物和氮磷等污染物。
最后，在紫外线消毒设备的作用下，消除废水中的细菌和病毒等微生物，使废水达到国家排放标准。
4. 设备选型根据设计原理和处理工艺的要求，本次设计选用了以下主要设备：4.1 网格和格栅：用于初步过滤和拦截固体废弃物，减少后续处理过程中的负荷。
4.2 沉淀池和隔油器：通过物理沉淀，将废水中的悬浮物和油类物质分离出来。
4.3 活性污泥池：应用活性污泥法，通过氧气供给和搅拌作用，促进微生物对有机物的生化分解。
4.4 厌氧消化池：提供没有氧气的环境，促使厌氧微生物降解废水中的有机物和氮磷等污染物。
4.5 紫外线消毒设备：利用紫外线辐射杀灭废水中的细菌和病毒等微生物。
5. 设计参数本设计报告中的污水处理设施的设计参数如下：5.1 处理规模：处理日流量5000吨的废水。
5.2 各处理设备的设计参数：根据实际情况，确定各设备的尺寸、工作水平和出水质量等设计参数。
5.3 操作和维护要求：设备的操作和维护要求，包括设备运行条件、常规检修周期和维护要点等。
5.4 技术经济指标：分析设备的投资成本、运行维护费用和能耗水平等技术经济指标，以评估经济可行性。
污水处理厂设计范文
污水处理厂设计范文污水处理厂是为了处理和净化污水而建造的设施，主要目的是将污水中的有害物质去除，使其达到环境排放标准或用于再利用。
一个高效的污水处理厂设计应该综合考虑工艺流程、设备选型、运行管理以及环境监测等方面的因素。
首先，在污水处理厂的工艺流程设计上，需要根据所处理的污水种类和规模确定合适的处理工艺。
常见的工艺包括物理处理、化学处理和生物处理等。
物理处理包括网格过滤、沉砂池和沉淀池等，用于去除大颗粒杂质和沉积物；化学处理主要采用草酸、氯剂和消毒剂等，用于杀灭细菌和去除有机物；生物处理则采用好氧和厌氧的生物反应槽，通过微生物分解有机物和氮、磷等物质。
此外，还需要考虑气体处理和消音等设施，以防止产生异味和噪音污染。
其次，在设备选型和布局上，需要根据污水的性质和容量来选择合适的设备，并合理布置。
常见的设备包括网格过滤器、A/O生物反应槽、沉淀池、初级格栅、UV消毒装置等。
为了保证设备的正常运行和维护，还需要预留足够的室内空间和通风设备，并合理规划设备的布局和对接方式。
第三，在运行管理上，需要合理制定操作规程和应急预案，确保污水处理工艺的稳定运行和效果。
此外，还要定期对设备进行检修和维护，及时更换耗损部件，保证设备的可靠性和运行效率。
同时，还需培训操作人员，加强对设备和工艺的监控，及时发现和处理异常情况。
最后，在环境监测方面，要建立健全的环境监测系统，及时了解污水处理厂的出水情况和排放效果，确保出水水质符合国家和地方环境保护标准。
对于出水不达标的情况，要及时采取措施调整工艺流程和运行管理，以确保污水处理效果。
综上所述，污水处理厂设计应综合考虑工艺流程、设备选型、运行管理和环境监测等方面的因素，为了确保污水处理效果和出水水质符合标准，需要制定科学合理的设计方案，并加强设备运维和环境监测管理。
同时，还应注重降低运行成本和资源利用，促进污水资源化，实现循环经济和可持续发展。
5万m3／d 秦皇岛海港区污水处理厂
本科毕业设计（论文）5万m3／d 秦皇岛海港区污水处理厂的工艺设计摘要随着经济的不断发展，城市规模的扩大，水环境污染的问题日渐突出。
水环境的污染影响人类的身体健康，制约了经济建设的进一步发展。
因此近年来我国兴建了大量的污水处理厂，对于消除水体污染，改善环境起到了积极作用。
秦皇岛市污水处理厂设计污水日处理能力为50000m3，属于小型污水处理厂。
本设计采用三沟式氧化沟法处理城市污水，其特点是工艺流程简单，构筑物少；处理效果稳定，出水水质好；污泥产生量少，污泥的性质稳定。
设计中对污水处理工艺和污泥处理方案进行了选择论证；对污水、污泥处理构筑物进行了工艺设计计算；对废水处理厂进行了平面、高程布置，并绘制了平面布置图、高程图。
关键词：城市污水，氧化沟法，污水处理AbstractAs the economy develops constantly, the size of cities expands, the peoblem of water pollution increasingly obviously. The pollution of water environment affects the human health and hampers the further development of economic construction. So in recent years our country constructs a large number of sewage treatment plants. It has played a positive role for eliminating the water pollution and improving the environment.The designed daily capacity of the city sewage treatment plant in QinHuangdao City is 50,000 m3. It is a small-sized sewage treatment plant. This design uses three-ditch oxidation ditch to treat urban sewage. The characters：simple process,less structures; stable effect, good water quality; less sludge, stable sludge nature. In the design, we demonstrate the wastewater treatment technology and sludge treatment programmers selectively; made a technology design of sludge treatment structures; layout the plane and elevation of the wastewater treatment plant; draw the layout map, elevation map.Key words: Municipal wastewater, Oxidation ditch, Sewage treatment目录摘要IAbstract II第1章绪论 11.1 课题背景 11.1.1 城市污水处理厂背景11.1.2 城市概况 21.1.3 自然条件 3第2章工艺选择 42.1 废水水质 42.2 工艺方案分析 52.3 工艺比较 52.3.1氧化沟法 52.3.2 SBR法82.4 工艺确定92.5 工艺流程122.6 厂址选择122.6.1 选择原则12第3章污水处理工艺设计计算143.1 中格栅 (14)3.2 污水提升泵 (16)3.3 细格栅 (16)3.4 曝气沉砂池 (17)3.4.1 曝气沉砂池池体积算173.4.2 沉砂斗计算 (18)3.5 配水井 (19)3.6氧化沟 (20)3.6.1 硝化区容积的计算203.6.2 反硝化区容积的计算213.6.3 沉淀区容积计算213.6.4 氧化沟的尺寸223.6.5 需氧量计算223.6.6 校核223.6.7 供氧量计算233.7 接触池233.7.1 二氧化氯消毒剂的设计计算233.7.2 接触池的设计计算243.8 泵的选型243.9 储泥池的计算253.10 污泥重力浓缩池253.10.1 氧化沟每日排放的剩余污泥量253.10.2 浓缩池的直径253.11 污泥脱水间的计算 263.11.1 参数选取263.11.2 设计计算273.12 本章小结27第4章污水处理厂总体布置294.1 污水处理厂的平面布置294.1.1 平面布置的一般原则和要求294.1.2 构筑物的平面布置304.2 污水厂的高程布置304.2.1 高程布置一般原则和要求304.2.2 高程的计算314.3 本章小结33结论33致谢37附录1 38附录2 44附录3 49第1章绪论1.1 课题背景1.1.1 城市污水处理厂背景城市污水、生活污水、生产污水或经过工业企业局部处理的后的生产污水，往往都排入城市排水系统，故把生活污水和生产污水的混合污水做城市污水。
污水处理厂设计范例
第一章前言水是地球上一切生物赖以生存和发展的重要物质。
当今人类社会所面临的人口、资源、环境的危机等问题，都和水资源的质量密切相关。
水资源在质量在时空上的分布不均，特别是人类活动所导致的水环境污染，已使水资源在质与量上的严重亏缺和污染成为较为严峻的环境问题，并对人类的健康及生产、生活活动构成威胁。
采取积极的综合措施防治水体污染，保护好水体环境，对已污染水进行治理，使其对环境的污染降至最低，才能使人类才能使人类得以持续地开发和利用水资源，进而实现可持续发展。
改革开放以来，经济发展蓬勃向上，各方面的变化日新月异，国家对基础设施建设投入加大了许多。
随着城市工业生产的发展，城市人口的递增，城市规模的扩大，工业废水和生活污水排出量日益增多，大量未经处理的污水直接排入周围河流，致使城市周围环境污染十分严重，不但直接污染了市区的地下饮用水，而且对河流下游地区的农业生产和人民生活造成了危害，人类和生物赖以生存的生态环境受到了日益严重的威胁。
同时，水生态系统体现了人与水的和谐共存与协调发展，是城市生态系统的主要组成部分和关键因素，与一个城市的可持续发展密切相关。
因而，城市污水治理已成为当前迫切需要解决的问题之一。
理论是用于实践的，将自己在课堂上所学的知识，尤其是专业知识用于本次毕业设计之中，以提高自己的工程设计能力，为自己走上工作岗位进行工程设计打下坚固的实践基础。
通过毕业设计，能够熟悉并掌握排水工程的设计内容、设计原理、方法和步骤，能根据原始设计资料正确地独立地选定设计方案，掌握污水厂设计的基本流程及各构筑物的设计方法，熟悉设计计算书和设计说明书的编写内容和编制方法，并绘制工程图纸。
第二章工程概况2.1 城市概况2.1.1 性质、历史特点及行政区划湘乡，湘军故里，楚南重镇，古称龙城。
位于湖南省中部，北邻韶山22公里，东距长沙80公里，为长株潭城市群资源节约型，环境友好型社会建设综合配套改革实验区重要工业基地和休闲旅游城市。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章总论1.1设计任务及基本资料1.1.1 设计题目秦皇岛第二污水处理厂设计1.1.2设计任务设计任务见设计任务书。
根据所给的设计资料进行城市污水处理厂设计，设计内容如下：1.完成一套完整的设计计算说明书。
说明书应当包括：污水水量的计算；污水、污泥处理工艺流程确定；污水、污泥处理单元构筑物的设计计算；厂区总平面布置说明等。
2．绘制1号图纸2张（厂区总平面布置图1张，曝气池平、剖面图1张）。
1.1.3 设计范围分流制城市二级污水处理厂设计1.1.4基本设计资料见设计任务书。
1.排水体制：完全分流制2.污水量(1) 污水接纳区域服务人口为15万人。
(2) 工业污水量为15000立方米/平均日，其中包括工业企业内部生活及淋浴污水。
(3) 城市混合污水变化系数日变化系数K日=1.1，总变化系数为K总=1.43．工业污水水质BOD5=190mg/L SS=210mg/L重金属及有毒物质：微量,对生化处理无不良影响;4．气象资料(1) 气温；年平均12℃，夏季平均30℃，冬季平均4℃(2) 常年主导风向：东南风(3) 年平均降雨量1200mm①冬季平均温度:12 0C; ②夏季平均温度: 250C;5. 气象资料:①年平均温度: 170C; ②夏季计算温度: 280C;③冬季计算温度: -40C; ④年降水量: 650 mm;⑤结冰期:30天; ⑥主导方向: 夏季为东南风,冬季为西北风06. 水体资料:① 95%保证率的设计流量 15m 3/秒; ② 出水口水体资料:最高水位:10.00m; 平均水位:8.00m; 最低水位:6.00m 07. 污水处理厂厂区资料:①厂区地形平坦,地面标高为:12.00m; ②地下水位: 9.00m; ③地基承载力: 15吨/m 3;④入厂口管层标高: 7.00m; 管径:D=0.8 m; 充满度H/D= 8.混合污水处理程度:①按悬浮物为89%; ②按BOD 5为92%;1.2设计水量及水质1.2.1 设计水量1．计算平均日生活污水量Q 1（根据设计人口） 生活污水量Q 1：Q 1=N×q s =20×104×150×10－3 =24000m 3/d式中：N---设计人口，设计人口20万人q s ---居住区生活污水定额，q 取 15011--⋅⋅d s L 2．工业废水量Q 2：Q 2=16000m 3/d3．城市公共建筑污水排放量Q 3：Q 3= Q 1×30%=24000×30%=7200 m 3/d 4．平均日混合污水量Q =Q 1+Q 2+ Q 3 =24000+16000+7200=47200m 3/d5．最高日污水量Q mr ：Q mr = Q×K 日=47200×1.2=56640m 3/d 6. 最高时污水量Q max ：Q max = Q×K 总=47200×1.3=61360m 3/d7.设计水量表：表1-1设计污水量表1.2.2 设计水质城市污水的设计水质主要是确定BOD 5和SS 的浓度，在无资料时，一般是根据设计人口数及室外排水设计规范中的污染物排放标准来进行计算确定。
1.悬浮物 SS ： (1).生活污水查《给排水设计手册》第5册,城镇给水综合生活用水为120～240)/(d cap L ⋅,本设计取120)/(d cap g ⋅计算。
α⋅==/10001000s ss s s Q a Q a C 其中：s a --每人每日SS 排出的克数，规范规定为35～50)/(d cap g ⋅，本设计取40)/(d cap g ⋅；s Q --每人每日排水量，以L 计； /s Q --每人每日用水量，以L 计；有1204010001000⨯==s s s Q a C =333.33 mg/L (2).工业废水： SS=295mg/L (3).对于混合水质的SS ： 工生工工生生Q Q C Q C Q SS +⨯+⨯=其中： 生Q －生活污水量，L/s ； 工Q －工业废水量，L/s ；生C －生活污水的进水SS 浓度，mg/l ；工C －工业废水的进水SS 浓度，mg/l 。
故160007200240001600029533.33331200++⨯+⨯=SS =320.34 mg/l2. BOD 5的计算： (1).生活污水查《给排水设计手册》第5册,城镇给水综合生活用水为150～240)/(d cap L ⋅,本设计取120)/(d cap L ⋅计算。
α⋅==/10001000s ss s s Q a Q a C 其中：s a —每人每日BOD 5排出的克数，规范规定为20～35)/(d cap g ⋅，本设计取30)/(d cap g ⋅；s Q —每人每日排水量，以L 计； /s Q —每人每日用水量，以L 计； α —排放系数，0.85。
有==s s s Q a C 1000120301000⨯=250mg/l (2).工业废水： BOD 5=200mg/l （3）：对于混合水质的BOD 5： 工生工工生生Q Q C Q C Q BOD +⨯+⨯=5其中：生Q －生活污水量，L/s ； 工Q －工业废水量，L/s ；生C －生活污水的进水BOD 5浓度，mg/l ；工C －工业废水的进水BOD 5浓度，mg/l 。
故=+⨯+⨯=工生工工生生Q Q C Q C Q BOD 5160007200240002001600025031200++⨯+⨯=233.05mg/l 1.3 设计人口与当量人口N=N 1+N 2式中： N-设计人口数（人）；N 1-居住区人口数（人）；N 2-工业废水折合的当量人口数（人）。
N 2的计算：N 2人asQ C ii∑=式中： C i —某工厂工业废水中的BOD 5或SS 的浓度（g/m 3 ）； Q i —某工厂工业废水平均日流量（m 3/d ）； a s —BOD 5，SS 污染物的排放标准。
1.一级处理主要以去除SS 为标准 s2a Q C N ∑⋅=式中： a s —每人每天排出的SS 克数，35～50)/(d cap g ⋅，取a s =40)/(d cap g ⋅； ∑C —污水的悬浮物浓度，∑C=210mg/L 。
1066674016000200.2=⨯==∑SQ C N α人对于一级处理（初沉池）来说 N=N 1+N 2 =200000+106667=306667人2.二级处理主要以去除BOD 为标准s2a Q C N ∑⋅=式中：a s —每人每天排出的BOD 克数，20～35)/(d cap g ⋅，取a s =30)/(d cap g ⋅ ∑C —污水的BOD 浓度，∑C=190mg/l 。
1180003016000295.2=⨯==∑SQ C N α人对于二级处理（二沉池）来说 N=N 1+N 2 =200000+118000=318000人1.4 污水处理程度混合污水处理程度指标：1.按悬浮物为89%计；2.按BOD5为92%计。
2.出水浓度：去除率 100%oo eC C E C -=⨯ 得 C e =(1-E)C o C o －进水浓度（mg/l ） C e －出水浓度（mg/l ） 出水BOD 5浓度 C e ＝215⨯（1-92%）=17.2mg/L 出水SS 浓度 C e ＝268⨯（1-89%）=29.48mg/L3.P H 值：7.0~7.4。
4.有毒物质：微量，对生物处理无不良影响。
1.5处理方法和处理流程1.5.1处理方法：拟采用普通活性污泥法。
1.5.2处理流程：整个工艺处理流程如下。
进水 格栅 /泵站 沉砂池 初沉池 曝气池 二沉池 出水回流污泥 剩余污泥传统活性污泥法工艺流程图1.5.3主要处理构筑物的选择（1）进水闸井（2）格栅（3）污水（4）沉砂池（5）生物反应池（6）沉淀池（7）接触池（8）计量设备:（9）浓缩池（10）污泥脱水第2章进水泵站2.1污水泵站的布置形式及布置原则2.1.1 污水泵站的特点及形式：泵站形式的选择取决于水利条件和工程造价其他考虑因素还有：泵站规模、大小、泵站的性质、水文地质条件、地形地物、挖渠及施工方案、管理水平、环境性质要求、选用水泵的形势及能否就地取材等。
污水泵站的主要形式：①合建式矩形泵站：装设潜污泵，，水泵数为四台或更多时，采用矩形，机器间、机组管道和附属设备布置方便，启动简单，占地面积大。
②合建式圆形泵站：装设立式泵，自灌式工作台，水泵数不超过四台，圆形泵站水利条件好，便于沉井施工法，可降低工程造价，水泵启动方便。
对于自灌式泵房，采用自灌式水泵，叶轮（泵轴）低于集水池最低水位，在最高、中间和最低水位都能直接启动，其优点为启动及时可靠，不需引水辅助设备，操作简单。
非自灌式水泵，泵轴高于集水池最高水位，不能直接启动，由于污水泵水管不得设底阀，故需设引水设备，但管理人员必须能熟练的掌握水泵的启动程序。
由以上可知，本设计因水量大，并考虑到造价、自动化控制等因素，以及施工的方便与否，采用潜污泵。
2.1.2.泵站的布置：该污水泵站设在污水处理厂内，与其它构筑物统一布置，为防止噪音和污染，应用绿化带和公共建筑隔离，隔离宽度一般不小于30米。
泵站进出口比地面高0.2米以上。
每台泵应设置单独的吸水管，这不仅改善水利条件，而且可以减少杂质杜塞管道的可能性。
泵房内的排水：由于泵房较深，采用电动排水。
泵房的通风设施：自然通风：采用全部自然通风布置特点，要有足够自然通风要求，只用于地面泵房活埋身较浅的地下室或半地下室泵房。
机械通风：采用全部机械通风和部分机械通风。
部分通用机械通风机械将电机排出的热风排出，冷空气自然补充。
机械排风可以为电机分别排风，也可以多台电机组成排风系统，使用较广泛，一半用于半地下泵房。
2.2 污水泵站的设计污水泵站用于水处理前端的污水提升，以满足后续工艺的高程布置，本工程根据具体情况，将泵站和中格栅合建。
2.2.1设计依据1.设计水量应该按最高日高时水量Qmax=0.98m3/s考虑，并满足最大充满度时流量要求。
2.选泵时应该尽量选择同类型的水泵，以便于检修，但还需满足低流量时需求。
3.泵站构筑物不允许地下水渗入，应设有高出地下水位0.5m的防水措施。
4.泵站形式的选择主要取决于水力条件和工程造价。
2.2.2泵站的设计与计算1.流量Q的确定取最大流量Q max=1990m3/h=553L/S2.选泵本设计拟订选用4台泵（3用1备），则每台泵的设计流量为：Q= Q max /3=553/3=185 L/S选250TLW-530 A型泵四台，单台流量Q=195.6 L/S，扬程H=12.5m3. 集水池容积V①泵站集水池容积一般取最大一台泵5～6分钟的流量设计，取6minV=185⨯60⨯6/1000=66.6 m 3 , 取70 m 3② 有效水深h 为3米，则水池面积F 为: F=V/h=70/3=23.33m 2，取24 m 2 4.水泵扬程的校核：1）．各个构筑物之间的水头损失估算如下：出厂管： 0.5m 计量槽： 0.5m接触池：0.2m 二沉池配水井：0.2m二沉池 ：0.3m 二沉池集水井 ：0.2m 曝气池 ：0.4m 初沉池集水井 ：0.2m 初沉池配水井 ：0.2m 初沉池：0.2m沉砂池 ：0.2m 沉砂池配水渠 ：0.2m构筑物总水头损失o h ∑=3.3 m2）.出水口最低水位为8米，最高水位为10米 水泵出水井水位1h =10+o h ∑=10+3.3=13.3m3）. 入厂口管层标高: 8.00m 入厂水管管径0.8m 格栅损失 ：0.1m 充满度H/D= 0.8吸水井最低水位按低于最高水位1.5m 计，则，水泵吸水井水位2h =7.0+0.64-0.1-1.5=6.04m4）.泵站管路损失以1.5m 计，泵站内部损失以2.0没计，自由水头以1m 计 5）所以水泵的扬程为12 1.0 2.0 1.511.76H h h =-+++=m 所选水泵扬程为15m ，能够满足需求，故选泵合适。
