实例一某城市污水处理厂设计.
污水处理工程设计原则

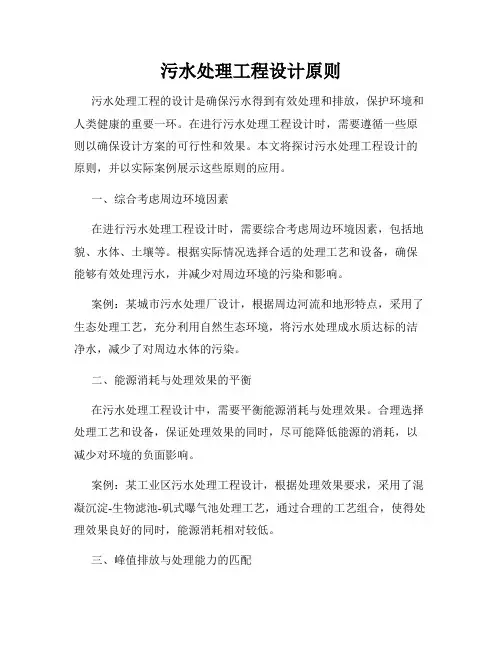

污水处理工程设计原则污水处理工程的设计是确保污水得到有效处理和排放，保护环境和人类健康的重要一环。
在进行污水处理工程设计时，需要遵循一些原则以确保设计方案的可行性和效果。
本文将探讨污水处理工程设计的原则，并以实际案例展示这些原则的应用。
一、综合考虑周边环境因素在进行污水处理工程设计时，需要综合考虑周边环境因素，包括地貌、水体、土壤等。
根据实际情况选择合适的处理工艺和设备，确保能够有效处理污水，并减少对周边环境的污染和影响。
案例：某城市污水处理厂设计，根据周边河流和地形特点，采用了生态处理工艺，充分利用自然生态环境，将污水处理成水质达标的洁净水，减少了对周边水体的污染。
二、能源消耗与处理效果的平衡在污水处理工程设计中，需要平衡能源消耗与处理效果。
合理选择处理工艺和设备，保证处理效果的同时，尽可能降低能源的消耗，以减少对环境的负面影响。
案例：某工业区污水处理工程设计，根据处理效果要求，采用了混凝沉淀-生物滤池-矶式曝气池处理工艺，通过合理的工艺组合，使得处理效果良好的同时，能源消耗相对较低。
三、峰值排放与处理能力的匹配在污水处理工程设计中，需要将峰值排放与处理能力进行匹配。
合理确定处理设备的容量和数量，确保在污水流量峰值时，能够有效处理污水，不造成排放超标或处理效果下降的问题。
案例：某居民小区污水处理工程设计，根据小区人口数量和平均每人污水排放量，合理确定了处理设备的容量和数量，确保了在人口繁多时依然能够保持良好的处理效果。
四、灵活应对突发事件在污水处理工程设计中，需要考虑灵活应对突发事件的能力。
设计方案应具备一定的应急处理措施，能够在突发事件发生时保证正常运行并避免环境污染。
案例：某化工厂污水处理工程设计，在设计中考虑到可能发生的事故泄漏事件，设置了应急处理装置，能够迅速切换处理工艺，确保不会对周边环境造成污染。
五、经济可行性与可持续性在进行污水处理工程设计时，需要考虑经济可行性和可持续性。
选择合适的工艺和设备，并考虑运行维护的成本，确保设计方案的经济可行性。
课程设计-污水处理厂
第1章课程设计任务书1.1设计题目1。
某城市污水处理厂设计规模：平均处理日水量Q=10×104m3/d,水量总变化系数Kz=1。
3,服务人口约25万，计算水温20℃。
2.设计进水水质：CODCr ≤350 mg/L ，BOD5 ≤150mg/L ，SS ≤160 mg/L 。
3。
设计出水水质:GB8978—1996一级排放标准，CODCr ≤60 mg/L ，BOD5 ≤20 mg/L ,SS ≤20mg/L 。
1.2设计内容1．方案确定按照原始资料数据进行处理方案的确定,拟定处理工艺流程,选择各处理构筑物，说明选择理由，进行工艺流程中各处理单元的处理原理说明，论述其优缺点，编写设计方案说明书。
2．设计计算进行各处理单元的去除效率估；各构筑物的设计参数应根据同类型污水的实际运行参数或参考有关手册选用；各构筑物的尺寸计算；设备选型计算，效益分析及投资估算。
3．平面置根据构筑物的尺寸合理进行平面布置；4．编写设计说明书、计算书1.3设计成果1．污水处理厂总平面布置图1张2．处理工艺流程图1张3．主要单体构筑物（沉砂池、初沉池、曝气池、二沉池）4．设计说明书、计算书一份第2章设计说明书2。
1城市污水概论城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。
城市污水处理工艺一般根据城市污水的利用或排放去向并考虑水体的自然净化能力，确定污水的处理程度及相应的处理工艺。
处理后的污水，无论用于工业、农业或是回灌补充地下水，都必须符合国家颁发的有关水质标准。
现代污水处理技术，按处理程度划分,可分为一级、二级和三级处理工艺.污水一级处理应用物理方法，如筛滤、沉淀等去除污水中不溶解的悬浮固体和漂浮物质。
污水二级处理主要是应用生物处理方法，即通过微生物的代谢作用进行物质转化的过程，将污水中的各种复杂的有机物氧化降解为简单的物质.生物处理对污水水质、水温、水中的溶氧量、pH值等有一定的要求。
某城市污水处理厂工艺设计(6万m3)

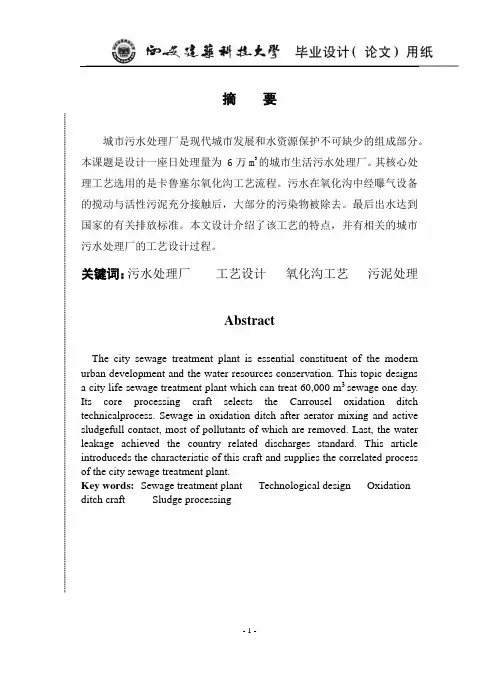

摘要城市污水处理厂是现代城市发展和水资源保护不可缺少的组成部分。
本课题是设计一座日处理量为 6万m3的城市生活污水处理厂。
其核心处理工艺选用的是卡鲁塞尔氧化沟工艺流程。
污水在氧化沟中经曝气设备的搅动与活性污泥充分接触后，大部分的污染物被除去。
最后出水达到国家的有关排放标准。
本文设计介绍了该工艺的特点，并有相关的城市污水处理厂的工艺设计过程。
关键词：污水处理厂工艺设计氧化沟工艺污泥处理AbstractThe city sewage treatment plant is essential constituent of the modern urban development and the water resources conservation. This topic designs a city life sewage treatment plant which can treat 60,000 m3 sewage one day. Its core processing craft selects the Carrousel oxidation ditch technicalprocess. Sewage in oxidation ditch after aerator mixing and active sludgefull contact, most of pollutants of which are removed. Last, the water leakage achieved the country related discharges standard. This article introduceds the characteristic of this craft and supplies the correlated process of the city sewage treatment plant.Key words:Sewage treatment plant Technological design Oxidation ditch craft Sludge processing目录第一章设计概述............................................. - 4 -1.1城市生活污水处理现状及发展.................................................................... - 4 -1.1.1 目前存在的问题................................................................................ - 4 -1.1.2 今后的发展趋势................................................................................ - 5 -1.2 毕业设计任务的主要内容（含主要技术参）..................... - 5 -1.2.1 污水处理厂服务范围及建设规模.................................................. - 5 -1.2.2 污水处理厂进水水质...................................................................... - 5 -1.2.3 污水处理厂出水水质...................................................................... - 6 -1.2.4 污水处理厂厂区概况...................................................................... - 6 -1.3 毕业设计应完成的工作（含图纸数量）................................................. - 7 -1.3.1 毕业设计最终成果.......................................................................... - 7 -1.3.2 要求.................................................................................................. - 7 -1.3 设计目的..................................................................................................... - 7 -第二章工艺流程确定............................................ - 9 -2.1 设计原则....................................................................................................... - 9 -2.1.1 设计原则............................................................................................ - 9 -2.1.2 设计依据............................................................................................ - 9 -2.2 适合中小型污水处理厂的脱氮除磷工艺............................................... - 10 -2.2.1 处理工艺大方案的比选................................................................ - 10 -2.2.2 处理工艺小方案的比选................................................................ - 16 -2.2.3 处理工艺流程................................................................................ - 19 -第三章处理系统构筑物计算..................................... - 25 -3.1 进水井....................................................................................................... - 25 -3.2 粗格栅....................................................................................................... - 25 -3.3 提升泵房................................................................................................... - 29 -3.4 细格栅....................................................................................................... - 30 -3.5 曝气沉砂池............................................................................................... - 34 -3.6 厌氧池......................................................................................................... - 38 -3.7 卡鲁塞尔氧化沟......................................................................................... - 39 -3.8 二沉池....................................................................................................... - 49 -3.9 接触池....................................................................................................... - 56 -3.10 计量槽..................................................................................................... - 58 -3.11 污泥泵房................................................................................................... - 58 -3.12 污泥浓缩池............................................................................................. - 60 -3.13 储泥池..................................................................................................... - 62 -3.14 污泥脱水间............................................................................................. - 63 -第四章水头损失确定........................................... - 65 -4.1 废水处理水的高程布置计算..................................................................... - 65 -4.1.1 管段选择及沿程损失的计算.......................................................... - 65 -4.1.2 污水管的弯头处局部损失的计算.................................................. - 67 -4.1.3 流过构筑物时水头损失的确定...................................................... - 68 -4.1.4 总水头损失...................................................................................... - 68 -4.2 污泥高程的计算......................................................................................... - 68 -第五章污水处理厂总体布置...................................... - 69 -5.1 污水厂厂址选择......................................................................................... - 69 -5.1.1 遵循原则.......................................................................................... - 69 -5.2 污水厂平面布置......................................................................................... - 70 -5.2.1 污水处理厂平面布置原则.............................................................. - 70 -5.3 污水厂的高程布置..................................................................................... - 71 -第六章劳动定员............................................... - 72 -6.1 生产组织..................................................................................................... - 72 -6.2 劳动定员..................................................................................................... - 72 -6.3 人员培训..................................................................................................... - 72 -第七章工程技术经济分析........................................ - 73 -7.1 土建费用及主要设备材料费用................................................................. - 73 -7.1.1 土建费用造价列表.......................................................................... - 73 -7.1.2 主要设备清单.................................................................................. - 73 -7.1.3 直接投资费用.................................................................................. - 74 -7.2 运行费用计算............................................................................................. - 74 -7.2.1 成本估算.......................................................................................... - 74 -7.2.2 运行费用.......................................................................................... - 75 -7.2.3 工资福利开支.................................................................................. - 75 -7.2.4 生产用水水费开支.......................................................................... - 75 -7.2.5 运费.................................................................................................. - 76 -7.2.6 维护维修费...................................................................................... - 76 -7.2.7 管理费用.......................................................................................... - 76 -7.2.8 运行成本核算.................................................................................. - 76 -第八章环境保护、建筑防火和职业安全防护....................... - 77 -8.1 环境保护..................................................................................................... - 77 -8.1. 污水............................................................................................................ - 77 -8.2 厂区绿化..................................................................................................... - 77 -8.3 建筑防火..................................................................................................... - 77 -8.4 职业安全防护............................................................................................. - 78 -参考文献（References）......................................... - 78 -致谢- 80 -第一章设计概述1.1城市生活污水处理现状及发展世界任何国家的经济发展，都会推进社会进步、促进工农业生产能力得到提高，使人民生活得到进一步改善，但是也随之带来不同程序的环境污染。
某城市污水处理厂设计
137
313
32
世纪阳光纸业有限公司
1415
26
79
16
柠檬酸有限公司
1824
198
247
34
永昌食品有限公司 北黄埠纸厂
989
69
89
27
235
12
123
37
橡胶厂
1051
23
157
38
第9页/共12页

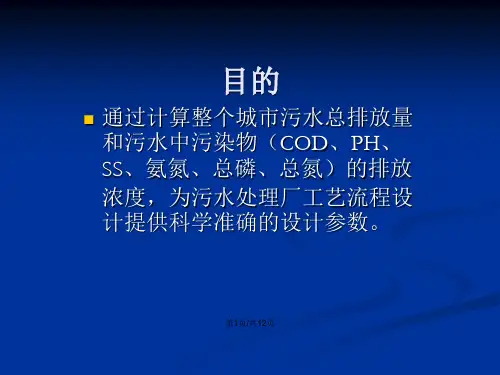

步骤
1.首先计算某市废水总排放量— —单位：m3/d（要求为整数）
2.根据所给公式计算某市污水厂 进水水质（平均CODcr、平均 PH、平均SS、平均氨氮、平均 BOD、平均总氮和平均总磷）。
3. 某市主要工业废水排放状况表 （后续）
序号
单位
排放量
PH
（m3/d）
1
乐化酒业有限公司
240
2
盛泰药业有限公司
45
3 乐港食品公司第四冷藏厂 471
4 乐港食品公司第五冷藏厂 162
6.89 6.04 7.53 7.47
CODCr BOD5
SS
（mg/L （ mg/L ） （mg/L）
）
154
（2）工业用水量 V总=V新水量+V重复用水量
V总——工业总用水量 V新水量——厂区外部管网或自备水井供水量 V重复用水量——厂区内部循环用水
第3页/共12页
二、废水排放量计算
（1）生活废水排放量 按照生活用水量85%计算
（2）工业废水排放量 A、
第4页/共12页
B、按照工业用水新水量的80% 计算
（3）不可预见水量 按照（（1）+（2））的10%计算 （4）总排水量=（（1）+ （2）+ （3））*α α取1.3~1.6，计算结果要求取整。
硝化曝气生物滤池与反硝化生物滤池工程实例

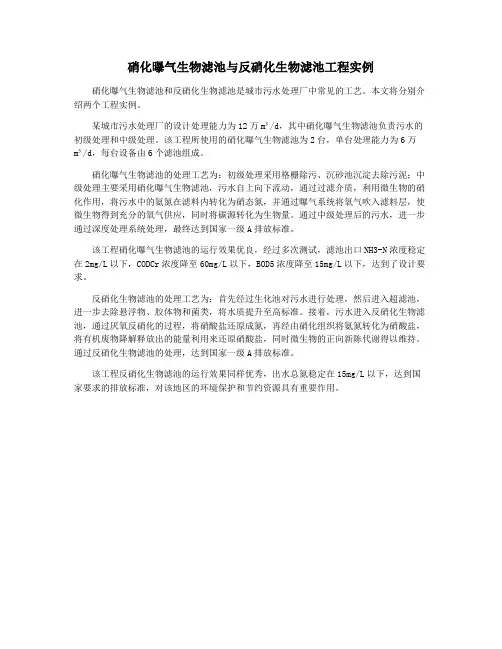

硝化曝气生物滤池与反硝化生物滤池工程实例
硝化曝气生物滤池和反硝化生物滤池是城市污水处理厂中常见的工艺。
本文将分别介绍两个工程实例。
某城市污水处理厂的设计处理能力为12万m³/d，其中硝化曝气生物滤池负责污水的初级处理和中级处理。
该工程所使用的硝化曝气生物滤池为2台，单台处理能力为6万m³/d，每台设备由6个滤池组成。
硝化曝气生物滤池的处理工艺为：初级处理采用格栅除污、沉砂池沉淀去除污泥；中级处理主要采用硝化曝气生物滤池，污水自上向下流动，通过过滤介质，利用微生物的硝化作用，将污水中的氨氮在滤料内转化为硝态氮，并通过曝气系统将氧气吹入滤料层，使微生物得到充分的氧气供应，同时将碳源转化为生物量。
通过中级处理后的污水，进一步通过深度处理系统处理，最终达到国家一级A排放标准。
该工程硝化曝气生物滤池的运行效果优良，经过多次测试，滤池出口NH3-N浓度稳定在2mg/L以下，CODCr浓度降至60mg/L以下，BOD5浓度降至15mg/L以下，达到了设计要求。
反硝化生物滤池的处理工艺为：首先经过生化池对污水进行处理，然后进入超滤池，进一步去除悬浮物、胶体物和菌类，将水质提升至高标准。
接着，污水进入反硝化生物滤池，通过厌氧反硝化的过程，将硝酸盐还原成氮，再经由硝化组织将氨氮转化为硝酸盐，将有机废物降解释放出的能量利用来还原硝酸盐，同时微生物的正向新陈代谢得以维持。
通过反硝化生物滤池的处理，达到国家一级A排放标准。
该工程反硝化生物滤池的运行效果同样优秀，出水总氮稳定在15mg/L以下，达到国家要求的排放标准，对该地区的环境保护和节约资源具有重要作用。
某城市污水处理厂的设计

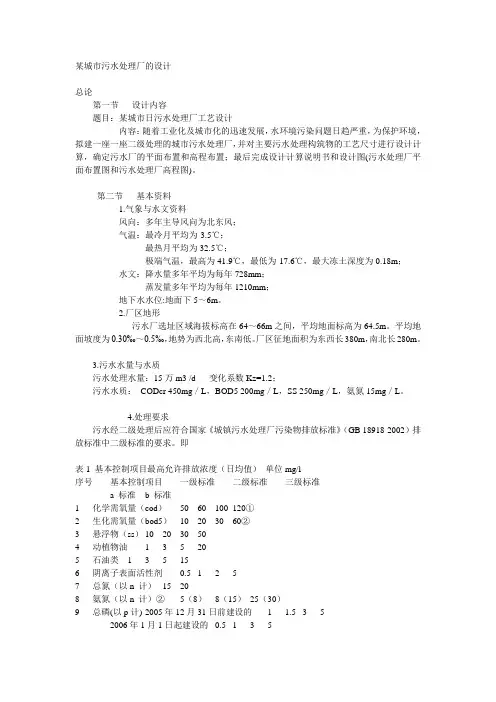

某城市污水处理厂的设计总论第一节设计内容题目：某城市日污水处理厂工艺设计内容：随着工业化及城市化的迅速发展，水环境污染问题日趋严重，为保护环境，拟建一座一座二级处理的城市污水处理厂，并对主要污水处理构筑物的工艺尺寸进行设计计算，确定污水厂的平面布置和高程布置；最后完成设计计算说明书和设计图(污水处理厂平面布置图和污水处理厂高程图)。
第二节基本资料1.气象与水文资料风向：多年主导风向为北东风；气温：最冷月平均为-3.5℃；最热月平均为32.5℃；极端气温，最高为41.9℃，最低为-17.6℃，最大冻土深度为0.18m；水文：降水量多年平均为每年728mm；蒸发量多年平均为每年1210mm；地下水水位:地面下5～6m。
2.厂区地形污水厂选址区域海拔标高在64～66m之间，平均地面标高为64.5m。
平均地面坡度为0.30‰～0.5‰，地势为西北高，东南低。
厂区征地面积为东西长380m，南北长280m。
3.污水水量与水质污水处理水量：15万m3 /d 变化系数Kz=1.2；污水水质：CODcr 450mg／L，BOD5 200mg／L，SS 250mg／L，氨氮15mg／L。
4.处理要求污水经二级处理后应符合国家《城镇污水处理厂污染物排放标准》（GB 18918-2002）排放标准中二级标准的要求。
即表1 基本控制项目最高允许排放浓度（日均值）单位mg/l序号基本控制项目一级标准二级标准三级标准a 标准b 标准1 化学需氧量（cod）50 60 100 120①2 生化需氧量（bod5）10 20 30 60②3 悬浮物（ss） 10 20 30 504 动植物油 1 35 205 石油类 1 3 5 156 阴离子表面活性剂0.5 1 2 57 总氮（以n 计）15 20 - -8 氨氮（以n 计）②5（8）8（15）25（30）-9 总磷(以p计) 2005年12月31日前建设的 1 1.5 3 52006年1月1日起建设的0.5 1 3 510 色度（稀释倍数）30 30 40 5011 ph 6--912 粪大肠菌群数（个/l）1000 10000 10000 -注：①下列情况下按去除率指标执行：当进水cod 大于350mg/l 时，去除率应大于60%；bod 大于160mg/l 时，去除率应大于50%。
某城市污水处理工程设计
山西省M市经济开发区污水处理工程设计摘要本设计包括两部分，即排水管网设计和污水处理厂的设计。
根据设计要求排水系统采用分流制。
排水管网设计根据城市总体规划和地形特征，分别进行了污水管网和雨水管道系统的定线和设计计算。
污水处理厂的设计流量(Qmax=0.652m3/s)、进水水质（BOD5=160mg/L,COD=360mg/L,SS=260mg/L,NH3-N=35mg/L,TP=3.8mg/L）和二级出水水质（BOD5=20mg/L,COD=80mg/L,SS=20mg/L, NH3-N=15mg/L,TP=1.0mg/L）的要求。
污水处理厂的处理工艺采用了CASS工艺与Carrousuel氧化沟两套方案进行比选。
最终通过技术与经济的比较，选定Carrousuel氧化沟工艺作为该厂的处理工艺。
本工程预计投资8848.48万元。
关键词：排水管网，污水处理，处理流程，CarrousuelAbstractThe design includes two parts:which are the design of sewer network and the design of sewerage treatment plant .According to the design demand ,sewerage system is separate.In the desgin of sewer network, based on the city general plan and topographical characteristics the sewerage and rainwater pipe system layout and design calculation are made.In the design of sewage treatment plant based on the influent flow (Q max=0.652m3/s),the quality of influent （BOD5=160mg/L,COD=360mg/L,SS=260mg/L,NH3-N=35mg/L,TP=3.8mg/L）and the quality of secondary effluent demand（BOD5=20mg/L,COD=80mg/L,SS=20mg/L,NH3-N=15mg/L,TP=1.0mg/L）. Treatment craft of sewage treatment plant adopt CASS craft and Carrousuel fill in and oxidize ditch two scheme and go on than select. Through technology and economic comparison finally, select Carrousuel fill in and oxidize ditch as the treatment craft of this factory.The project of this is expected to invest 88,484,800 YUAN.Keywords:Sewer network, sewage treament,treament train,Carrousuel1概述1.1 设计任务根据M市经济开发区总体规划图和设计资料进行该开发区的排水工程设计，具体内容有：①排水管渠系统设计；②污水处理构筑物设计；③污泥处理构筑物设计。
污水处理中的工程案例分享
03
案例三：某河流域水环境综合治理
综合治理背景与目标
背景
某河流域近年来面临严重的污染问题 ，水质恶化，影响周边居民生活和生 态环境。
目标
通过综合治理，改善某河流域水质， 恢复水生态，提高居民生活环境质量 。
综合治理方案与实施ቤተ መጻሕፍቲ ባይዱ
方案 加强污水处理厂建设，提高污水处理能力；
实施河道清淤工程，清理河道内污染物；
综合治理方案与实施
01
加强工业污染源监管，减少污水 排放；
02
建设生态湿地，提高水体自净能 力。
综合治理方案与实施
实施 按照方案制定详细的实施计划；
组织专业队伍进行施工；
综合治理方案与实施
加强工程监管，确保工程质量； 定期监测水质，评估治理效果。
综合治理效果与评价
效果
经过综合治理，某河流域水质明显改善，水生态得到恢复。
处理效果与评价
处理效果
经过一段时间的运行，该农村地区生活污水 处理设施取得了显著的治理效果，水质得到 明显改善，污染物去除率达到国家标准。
评价
该处理方案具有投资少、运行费用低、处理 效果好等特点，适合在农村地区推广应用。 同时，该案例也为类似地区的生活污水处理 提供了有益的借鉴和参考。
THANKS
运营管理
建立完善的运营管理制度 ，配备专业技术人员，定 期对设施进行维护保养， 确保设施正常运行。
一体化处理效果与评价
效果
经过一体化处理后，园区内企业污水各项指标达到国家排放 标准，周边环境质量得到明显改善。
评价
该一体化污水处理设施投资省、占地少、处理效率高、运行 稳定，具有良好的经济效益和社会效益，为工业园区可持续 发展提供了有力保障。
某城镇污水处理厂工艺初步设计设计说明书(含计算书)
目录1 设计概论 (1)1.1 课题意义 01.2 城镇污水常用处理方法 01.3 设计任务 (3)1.4 设计资料 (4)1.4.1 厂区概况 (4)1.4.2 设计规模 (4)1.4.3 设计水质 (4)2 污水处理工艺选择 (5)2.1 常用的城镇污水处理工艺比选 (5)2.2 工艺方案确定 (6)2.2.1 A2/O工艺原理 (7)2.2.2 A2/O工艺流程图 (7)3 污水处理构筑物设计计算 (8)3.1 设计水量 (8)3.2 粗格栅 (8)3.2.1设计说明 (8)3.2.2设计要求 (9)3.3 污水提升泵房 (12)3.3.1 设计说明 (12)3.3.2 设计要求 (13)3.3.3 设计计算 (14)3.4 细格栅 (15)3.4.1 设计说明 (15)3.4.2 设计参数 (15)3.4.3 设计计算 (15)3.5 沉砂池 (16)3.5.1 设计说明 (16)3.5.2 设计要求 (17)3.5.3 设计参数 (17)3.5.4 设计计算 (18)3.6 A2/O生物反应池 (19)3.6.1 判断是否可用A2/O法 (19)3.6.2 设计参数 (19)3.6.3 设计计算（污泥负荷法） (20)3.7 二沉池 (27)3.7.1 设计说明 (27)3.7.3 设计参数 (29)3.8 配水配泥井 (33)3.9 接触消毒池 (33)3.9.1 设计说明 (33)3.9.2 设计参数 (33)3.9.3 设计计算 (34)4 污泥处理构筑物的设计计算 (35)4.1 污泥量的计算 (35)4.2 污泥泵房 (36)4.2.1 设计说明 (36)4.2.2 设计计算 (37)4.3 污泥浓缩池 (37)4.3.1 设计说明 (38)4.3.2 设计要点 (38)4.3.3 设计计算 (38)4.4 贮泥池 (40)4.4.1 设计说明 (40)4.4.2 污泥量 (40)4.4.3 设计计算 (40)4.5.1 设计说明 (40)4.5.2 压滤机选型 (41)4.5.3 加药量计算 (42)5 污水处理厂总体布置 (42)5.1 污水厂的平面布置原则 (42)5.1.1 处理单元构筑物的平面布置 (42)5.1.2 管、渠的平面布置 (43)5.1.3 厂区道路，围墙设计 (44)5.1.4 辅助建筑物 (44)5.2 污水厂的平面布置 (45)5.3 污水厂的高程布置 (46)5.3.1 污水厂高程布置原则 (46)5.3.2 高程布置时的注意事项 (47)5.4 污水处理流程的高程计算 (47)5.5 污泥处理流程高程计算 (50)5.5.1 污泥处理构筑物的水头损失 (50)5.5.2 污泥管道水头损失 (50)5.5.3 污泥处理流程的高程布置 (51)6 污水处理厂运行成本核算 (52)6.2 运行费用 (52)6.2.1 成本估算有关单价 (52)6.2.2 运行成本估算 (53)7 工程效益 (55)8 结语 (55)参考文献 (56)致谢 (57)1 设计概论1.1 课题意义由于城市化、工业化和农业集约化的迅速发展，以及人类对水资源、水污染认识上存有一些误区，使得许多城市原有水资源不敷所用，许多地区进入水资源的污染物超过其环境容量，从而导致水体污染。
某城镇污水处理厂工艺初步设计设计说明书
某城镇污水处理厂工艺初步设计设计说明书设计说明书一、项目背景城镇污水处理厂位于市区，为了解决城镇污水处理问题，提高环境质量，本项目拟建设一座污水处理厂，采用先进的工艺和设备，对城镇污水进行处理，达到国家相关排放标准。
本设计说明书旨在对污水处理厂的工艺流程进行初步设计，并附带相关计算书。
二、设计目标1.处理能力：本污水处理厂的设计处理能力为每小时处理1000m³的污水量，满足城镇的日常需求。
2.出水水质：处理后的污水经过处理达到国家相关排放标准，出水水质符合要求。
3.运行稳定可靠：通过合理的工艺选择和设备配置，确保污水处理厂的运行稳定可靠，减少故障发生率和维修成本。
4.经济、环保、节能：在满足处理需求的前提下，优化设计，提高设备利用率，降低能耗和运营成本，同样也要确保环保要求的实现。
三、工艺流程1.进水预处理：将进水进行初步处理，包括格栅、砂沉池和调节池等，去除大颗粒悬浮物和沉淀杂物。
2.活性污泥法处理：采用活性污泥法进行二级处理，包括好氧池和二沉池。
好氧池中的活性污泥与污水进行接触和氧化降解，二沉池进行污泥沉淀和污水澄清。
3.三级处理：在二沉池出水后引入生物膜反应器，通过生物膜的附着作用，进一步降解有机物和氨氮等。
4.除磷处理：在生物膜反应器之后引入除磷池，加入除磷剂，去除污水中的磷。
5.消毒处理：在除磷池之后进行消毒处理，使用适当的消毒剂对处理后的水进行消毒，确保出水水质达到国家相关排放标准。
6.深度处理：对消毒处理后的水进行深度处理，包括活性炭吸附、超滤和反渗透等，以确保水质符合进一步利用或回收的水质要求。
7.储水和供水：将深度处理后的水进行储存和供水，用于城镇的农田灌溉、景观水景等用途。
四、设计参数1.进水水质：根据城镇的污水水质情况，设计进水水质参数，包括COD、BOD、SS、氨氮等。
2.设计处理能力：设计处理能力为每小时处理1000m³的污水量。
3.设备配置：根据工艺流程，选择合适的设备进行配置，包括格栅机、砂沉池、调节池、好氧池、二沉池、生物膜反应器、除磷池、消毒设备等。
某城市污水处理厂工艺设计
某城市污水处理厂工艺设计城市污水处理厂工艺设计（日处理6万方）为了解决城市日益增长的污水处理需求，设计一座日处理6万方的污水处理厂是当务之急。
该工艺设计需要充分考虑处理效率、环境友好以及运行成本等方面的要求。
首先，污水处理厂的工艺设计应包括污水收集、预处理、生物处理、沉淀池、消毒等工艺单元。
污水收集利用废水管网将城市各个区域的生活、工业和雨水污水引导至处理厂。
预处理单元包括格栅污水除磷机、污泥泵等设备，用来去除固体悬浮物和颗粒物，减少对后续处理单元的影响。
生物处理单元采用曝气式好氧生物滤池，通过生物菌群对污水中的有机物进行降解和去除，以及对氮和磷等营养物质的去除；同时，在设计中也应考虑技术先进、空间利用率高的新型处理设备，以提高处理效率和降低运行成本。
沉淀池单元负责污水中的悬浮物、泥沙等颗粒物的沉淀，用于进一步净化污水。
最后，消毒单元使用紫外线或氯消毒工艺，对处理后的水进行杀菌和消毒，以确保出水水质达标。
其次，污水处理厂的工艺设计还要考虑环境友好的要求。
在设计中应注重污泥和废水的处理与利用，采用合理的处理工艺和设备，减少对环境的污染和资源的浪费。
例如，采用高效的污泥浓缩技术，将产生的污泥减量处理，可以将部分污泥用于发电或农用肥料等资源化利用。
同时，要合理选择建筑材料，减少工程的废弃物和能源的消耗，提高工程的可持续性。
此外，污水处理厂的工艺设计还要充分考虑运行成本的控制。
在设计和选型中，应选择技术先进、能耗低、运行费用少的设备和工艺，以降低运营成本。
例如，在生物处理单元中，充分利用生物菌群的降解和去除能力，减少外部能源的消耗。
同时，合理控制设备的操作和运行参数，减少能源和药剂的消耗。
此外，还应考虑预留适量的设备冗余和维护通道，以提高设备运行的稳定性和可靠性。
总之，城市污水处理厂工艺设计（日处理6万方）需要综合考虑处理效率、环境友好以及运行成本等方面的要求。
通过采用合理的工艺单元、先进的设备和科学的运行管理，可以实现高效、环保和经济的污水处理。
2万吨日城市污水处理厂的初步设计完善版
环境工程课程设计题目2万吨/日城市污水处理厂的初步设计院系材料科学与工程学院专业环境工程姓名陈强年级大四上学期指导教师廖润华、成岳、苏小丽摘要本次课程设计的题目为某城市污水处理厂初步设计，主要任务是完成该污水处理厂的平面布置、高程布置和各处理构筑物的初步设计。
初步设计要完成设计说明书一份，污水处理厂平面布置图1张、污水处理构筑物高程布置图1张。
该污水处理厂工程规模为2万吨/日，进水水质为：CODCr =200mg/L，BOD5=150mg/L，SS=200mg/L，氨氮=30mg/L，磷酸盐（以P计）=4.0mg/L。
本次设计所选择的A2O工艺，具有良好的脱氮除磷功能。
该污水处理厂的污水处理流程为：污水从粗格栅到污水提升泵房，再从泵房到细格栅，然后到沉砂池，进入初沉池再进入生物池（即A2O反应池），再从生物池进入二沉池，污水再经过接触消毒池后排入自然水体；污水处理厂处理后的出水水质执行《城镇污水处理厂污染物排放标准》（GB18918-2002）一级标准的A标准。
关键词：A2O工艺；脱氮除磷；污水处理目录摘要 (2)1设计任务书 (6)1.1工程设计资料 (6)1.2设计任务 (7)1.3 基本要求 (7)1.4毕业设计图纸内容及张数 (7)2 设计说明书 (8)2.1城市污水来源、水量及水质特点分析 (8)2.1.1城市污水来源 (8)2.1.2城市污水水量 (9)2.1.3城市污水水质特点 (9)2.2污水处理方案的选择 (10)2.2.1城市污水主要处理方法 (10)2.2.2污水处理方案的选择 (12)2.3污水处理工艺原理及工程说明 (13)2.3.1粗格栅 (13)2.3.2泵房和集水池 (15)2.3.2.1泵房 (15)2.3.2.2集水池 (15)2.3.3细格栅 (16)2.3.4沉砂池 (16)2.3.5配水井 (18)2.3.6初沉池 (19)2.3.7生化池 (20)2.3.8配水井 (21)2.3.9二沉池 (22)2.3.10接触消毒池 (23)3设计计算书 (24)3.1粗格栅间 (24)3.1.1设计参数 (24)3.1.2设计计算 (24)3.2 集水池和泵房 (26)3.2.2 集水池设计计算 (26)3.2.3水泵扬程计算 (27)3.3细格栅 (28)3.3.1设计参数 (28)3.3. 2设计计算 (28)3.4沉砂池 (29)3.4.1 设计参数 (29)3.4.2设计计算 (30)3.5配水井 (32)3.5.1设计参数 (32)3.5.2设计计算 (33)3.6初沉池 (34)3.6.1设计参数 (34)3.6.2 设计计算 (34)3.7厌氧池 (36)3.7.1 设计参数 (36)3.7.2设计计算 (36)3.8缺氧池 (37)3.8.1 设计参数 (37)3.8.1 设计计算 (37)3.9曝气池 (37)3.9.1设计参数设计参数 (37)3.9.2污水处理程度的计算 (38)3.9.3曝气池的计算与各部位尺寸的确定 (38)3.10配水井 (41)3.10.1设计参数 (41)3.10.2设计计算 (41)3.11二沉池 (42)3.11.1设计参数 (42)3.11.2 设计计算 (42)3.12 消毒池 (44)3.12.1设计参数 (44)3.13高程计算 (46)结论 (48)参考文献 (48)附录 (49)1设计任务书1.1工程设计资料（1）工程概况某城市拟筹建城市污水处理厂，废水量为2万吨/日。
某城市污水处理厂工艺设计课程设计
某城市污水处理厂工艺设计课程设计前言水是一切生物生存必不可少的物质之一，没有水的世界是无法想象的。
虽然我国水资源总量非常丰富，年径流总量2.71×1012m3，居世界第六位，但是由于人口众多，人均占有仅2262m3，约为世界平均的1/4，属世界缺水国家之一。
我国幅员辽阔，各地气候迥异，经济发展水平差异也很大。
随着我国经济的快速发展和人们生活水平的不断提高，政府、企业、居民的环保意识不断增强，对生活质量和环境质量的要求越来越高，水污染治理也越来越受到人们的关注。
目前，各城市都面临着不同的水环境污染。
因此，根据城市规模，建立一套与自己经济发展相适应的控制水污染、保护水环境的方针、政策、标准和法规，同时建设与经济发展水平相适应的污水处理厂，就成为防止因水资源短缺而制约城市社会经济发展的必要手段，利用有限资源的必须部分。
在人们日常生活中，盥洗、淋浴、生活洗涤等都离不开水，用后便成为污水。
在工业企业中，几乎没有一种工业水是人们日常生活中不可或缺的宝贵资源，水的供给与排放处理水亦是合理不用到水。
水经生产过程使用后，绝大部分变成废水，生产废水携带着大量污染物质，这些物质多数是有害和有毒的，但也是有用的，必须妥善处理或加以回收利用。
水污染控制技术在我国社会主义建设中有着十分重要的作用。
从环境保护方面讲，水污染控制技术有保护和改善环境、消除污水危害的作用，是保障人民健康和造福子孙后代的大事；从卫生上讲，水污染控制技术的兴起对保障人民健康具有深远的意义；对预防和控制各种疾病、癌症或是“公害病”有着重要的作用；从经济上讲，城市污水资源化，可重复利用于城市或工业，这是节约用水和解决淡水资源短缺的重要途径，它将产生巨大的经济效益。
总之，在实现四个现代化过程中，水污染控制技术对环境保护、促进工农业生产和保障人民健康有现实意义和深远影响，并使经济建设、城乡建设与环境建设同步规划，同步实施，同步发展。
这样才能实现经济效益、社会效益和环境效益的统一。
湖南某城市污水处理厂工程设计
湖南某城市污水处理厂工程设计湖南某城市污水处理厂工程设计随着工业化和城市化的快速发展，湖南省某城市面临着日益严重的污水处理问题。
为了解决这一问题，当地政府决定进行一项污水处理厂工程的设计与建设，以促进城市的可持续发展。
一、项目背景与需求分析湖南某城市人口规模龙头性地位在全省城市中居第二位，城市快速发展带来了大量的废水排放问题。
目前，该城市的现有污水处理厂已经不能满足日益增长的废水处理需求，废水处理不彻底，对水质和环境造成了极大的威胁。
因此，该城市迫切需要一座新的污水处理厂来解决废水处理问题。
二、设计原则1. 环保与节能：以环保和节能为原则，采用先进的污水处理技术和设备，最大程度地减少废水排放对环境的污染，并降低运营成本。
2. 规模与能力：确保污水处理厂的设计规模能够满足当前和未来一段时间内的城市废水处理需求。
3. 可持续发展：设计与建设过程中考虑未来城市发展的要求，预留一定的扩建空间以适应城市规模的增长。
4. 安全与稳定：采取必要的防护措施，确保污水处理过程安全可靠，避免事故发生。
三、设计方案1. 工艺流程（1）初级处理：废水进入处理系统后，经过预处理单元去除大颗粒悬浮物和沉淀物，防止对设施和设备造成损害。
（2）生物处理：将经过初级处理的废水引入生物处理单元，通过生物活性污泥降解去除废水中的有机物，达到合格排放标准。
（3）深度处理：对生物处理后剩余的废水进行进一步处理，以去除残留的污染物和微生物。
常见的深度处理方法有沉淀、吸附、氧化等。
2. 建筑布局与设备选择（1）建筑布局：根据废水处理厂整体规划和工艺流程要求，合理布局处理单元、管道和设备，确保运行流程顺畅且便于维护。
（2）设备选择：根据设计规模和处理要求，选择符合要求的设备，包括废水泵、曝气系统、混凝剂投加系统等。
四、工程建设与运营管理1. 工程建设（1）项目招标：依据相关法律和规定，进行项目招标，确保工程设计与施工符合标准。
（2）建设监管：对施工过程进行监督和检查，确保施工质量和进度符合要求。
某城市污水处理厂工程设计
目录第二章任务设计书 (2)第三章工艺流程的选择 (3)一、工艺流程的对比和选择 (3)二、工艺流程 (7)三、主要构筑物的选择 (8)(一)格栅 (8)(二)曝气沉沙池的设计计算 (11)(三)斜板式沉淀池(初沉池) (13)(四)辅流式沉淀池(二沉池) (15)第四章生物接触氧化池的设计及计算 (18)一、确定设计参数 (18)二、生物接触氧化池设计计算 (18)参考书目： (20)第二章任务设计书某城市污水处理厂工程设计1. 设计水量：某城镇设计人口30万人，人均排污水量150/()L d人。
2. 原水水质CODCr ≤400mg/L BOD5≤200mg/LSS≤250mg/L pH=6～93. 排放标准执行中华人民共和国国家标准《城镇污水处理厂污染物排放标准(GB 18918－2002)》中一级B标准。
CODCr ≤60mg/L BOD5≤20mg/LSS≤20mg/L pH=6～94.污水厂污水进水总管管底标高(进水泵房处)为-3.41米，相对地面标高±0.00米。
5. 设计任务：污水处理工艺流程、生物处理构筑物的设计计算、绘图2张6. 自然资料5.1 气象资料年平均气温：17.9℃；年最高气温：32.9℃；年最低气温：-10.0℃；年平均降水量：1034.5mm；年平均蒸发量：1600 mm；年主导风向：北北东风。
5.2 工程地质资料1)地质构造：厂区地质良好，为亚砂土、亚粘土、砂卵石组成，厚度4.5~11m，地基承载能力在1kg/cm2；2)地震：没有相关的地震资料，设计地震烈度按8度计算。
3)地下水位：3.5m4)最大冻土深度：0.7m7. 设计依据：1．《室外排水设计规范(GBJ14－87)》，1997年版2．《城镇污水处理厂污染物排放标准(GB 18918－2002)》3.《水污染控制工程》，高廷耀，顾国维编，高等教育出版社第三章 工艺流程的选择一、工艺流程的对比和选择1、A/O 工艺特点：(1)传统A/O 工艺，具有较好的硝化和反硝化效果，总氮的去除率在60%～70%之间。
