七种实例,对照电气平面图和实际接线图
照明布线技巧及控制在电气设计中的应用【最新版】
照明布线技巧及控制在电气设计中的应用照明设计对灯具布线的要求越来越严格，使得布线的问题变得越来越复杂，尤其对于初学者来说，在设计过程中，极易出现多查线、少查线和错查线的现象，使设计进入混乱状态，造成用电设备的损坏，甚至引发严重的电气事故。
树上鸟教育电气设计视频教程在电气照明设计过程中，设计者首先要根据照度的标准要求，进行初步设计，然后再根据建设单位和工程的具体要求，选择各种电光源设备、设计照明方式、确定灯具种类、安装方式、灯具部位并确定其安装方法以及进行配电线路的设计、选择开关电器、选择电线的截面积、型号、规格、数目等，一般对于比较复杂的大型工程来说，在布灯布线的过程中，容易出现错误，所以本文根据实际经验总结了布线技巧。
由于在布线过程中涉及到整个照明电气线路的控制问题，故要先介绍一下照明电路的构成。
一、照明电气线路的控制照明电路一般由四部分组成:电源、控制保护器(小型断路器和开关)、线路和负荷(灯具和插座)。
1.1 照明配电箱楼层照明终端箱电源引自本楼的总配电箱或本楼的变压器低压配电屏，房间照明电源一般引自本层的照明终端箱。
如图1所示。
(图1 照明线路的基本配电形式)常用的室内照明配电箱系统，如图2所示为民用住宅配电箱系统，当进线电源是三相时，要注意负荷的分配，尽量做到三相负荷平衡。
(图2 住宅用户配电箱系统)注:电气专业应将所选照明配电箱的安装尺寸及位置提供给建筑专业，以便施工过程中做好预留洞的工作。
1.2 开关与线路的接法开关种类多，建筑电气开关主要有跷板开关、拉线开关、调速开关和节能开关等几种，其安装方式有明装和暗装两种。
跷板开关一般安装在室内的承重墙上，采用暗装方式。
开关触点的额定电流值为10Ao每个接线端子只能并接两根2.5mm2的铜导线，所以在平面设计时，在开关处尽可能较少分支线路。
开关的安装位置，距地面高度为1.4m。
照明器、插座等通常都是并联接于电源进线的两端，相线(俗称火线)经开关至灯头，零线直接接灯头，保护接地线与灯具金属外壳相连接。
7种实例教你看懂电气照明平面图
7种实例教你看懂电气照明平面图对于工业建筑，电气平面图包括了照明及设备动力，照明、动力的回路编号一定是用不同代号分开的。
看懂电气照明平面图才能布置灯具穿线，可是要做到这一点也并不容易，因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。
在布置灯具及放线时，"相线进开关，零线进灯头"，这是最基本的知识。
但仅知道这些还不够，还要知道灯具与灯具之间的放线根数。
如果图纸上已标注出导线根数（即图中灯具之间以短斜线标注根数）的话，在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。
若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。
如上图中的七种实例，对照电气平面图和实际接线图，可以看出，随着开关控制灯具数量的不同，放线根数也不一样。
其中最简单的图1是一个开关控制灯，开关为单极情况下，电源进线及开关至灯具间导线根数均为两根。
在设计上，导线为两根时一般不标注，只有在三根及三根以上时才用短斜线表示根数（本例图为说明方便，在两根情况下也注出导线根数）。
如图6所示，两个开关在两地同时控制两个灯头并另加两眼插座。
由实际接线图可以推测出放线根数。
两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源线仍为两根。
电气施工图图标的一般标法是：1、照明开关符号旁边的数字表示在同一个开关面板上的开关的个数.如,2；表示是一个2位开关.3；表示是3位开关,1位开关不标。
2、灯具旁边数字的标法一般是表示灯具的功率,以“瓦”为单位.也有表示安装高度的,如图纸上荧光灯符号旁标有3X20/3,则表示该处安装3管荧光灯盘,每支灯管的功率为20瓦，距地高度为3米.回路编号解释如下:1、照明:WL1，WL2，WL3... 就是wire of lighting的意思(应急照明和疏散照明用WE1，WE2，WE3...)2、插座:WS1，WS2，WS3... 就是wire of socket的意思3、动力(空调，热水器，热风幕，机加工等)WP1，WP2,WP3...就是wire of power的意思4、照明配电箱:AL1，AL2，AL3... 这个A猜想为apply，动力配电箱:AP1，AP2，AP3...同上5、对于专用配电箱，比如空压机:AP-KYJ 这里采用的拼音字头6、在单体厂房比较大，箱子较多的地方，比如对于配电箱AP2的回路编号为:WP1，WP2，WP3...(有的时候两个箱子的回路会重复，还没想到好方法)7、对于辅房，有事时楼层较多，箱子的编号为一层:AP11，AP12，AP13...二层:AP21，AP22，AP23...。
经典电气接线图（值得收藏）！
经典电气接线图（值得收藏）！1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
常见电路图接线图例
研究计算机硬件中电路图的应用，如CPU 、GPU等集成电路的设计和布线方法。
自动化技术
新能源技术
分析自动化控制系统中电路图的作用，如 PLC控制、电机驱动等电路中信号采集、传 输和执行部分的实现方式。
讨论新能源领域中电路图的应用，如太阳 能电池板、风力发电等绿色能源转换和控 制电路的设计与分析。
THANKS.
接线图绘制规则
03
常见电路接线图例
遵循一定的绘制规则和约定，如 导线连接方法、元件布局和标识 等。
如串联电路、并联电路、星形接 法、三角形接法等常见电路接线 方式的图示和解析。
拓展延伸：现代电子技术应用领域探讨通信技术Fra bibliotek计算机技术
探讨电路图在通信技术中的应用，如移动 通信、光纤通信等领域中信号传输和处理 电路的设计与分析。
并联电路接线图例
并联电路定义
在并联电路中，电器元件并列连接在电源两端。电流从电源正 极出发，分流到各个电器元件，然后汇合回到电源负极。
并联电路特点
并联电路中，各电器元件两端电压相等；总电流等于各电器元 件电流之和；总电阻的倒数等于各电器元件电阻倒数之和。
并联电路接线图例
电源、开关、灯泡等电器元件并列连接，形成并联电路。
两者关系与差异
关系
电路图和接线图都是电气工程中常用的图纸，用于表示电路或设备的连接关系。
差异
电路图更注重电路的工作原理和连接逻辑，而接线图更注重实际设备的物理连 接和安装布局。电路图通常用于设计和分析阶段，而接线图则用于安装和调试 阶段。
常见电路元件符号识
02
别
电阻、电容、电感等元件符号
电阻
电阻的符号通常是一个波浪形或斜线形的图案，表示对电流的阻碍作用。在电路图中，电 阻的阻值通常会标注在符号旁边。
开关、电机、断路器、电热偶、电表接线图大全 (135张图
开关、电机、断路器、电热偶、电表接线图大全（135张图）
这是非常齐全的一篇电工接线图的文章，包含开关接线图断路器、接触器控制回路接线图，电机逆转、正转原理接线图，电表进出接线图，电路开关接线图，电热偶接线图，希望能帮到想学这些专业的朋友，不是专业的也可以看一下懂得这些原理，以免家里电路有问题的时候出现手忙脚乱的现象，但是前提必须在安全的情况下动手去做，毕竟比较危险，电不能开玩笑的。
一、开关接线图一开单控开关接线图
二三开连体单控开关接线图
一开五孔单控插座接线图
一开双控开关接线图
四开单控开关接线图
二三开双控开关接线图
二、断路器、接触器控制回路：
三：热电偶：
四、电能表：
三相四线电度表互感器接线
电源线从互感器P1进的接线方式
电源线从互感器P2进的接线方式
三相四线电度表互感器接线
电源线从互感器P1进的接线方式
三相三线电度表接互感器电路
单相电能表的接线
电源从P1进
电源线从P2穿过（逆穿）接线图
汇总
3个单相电度表互感器接线
电源线从P1面穿过
互感器二次线端接电流表不分彼此
五、其他：单相电机顺逆转控制
控制顺逆转
电葫芦吊机
六、电动机：。
干货丨12种常用的电气设备接线图

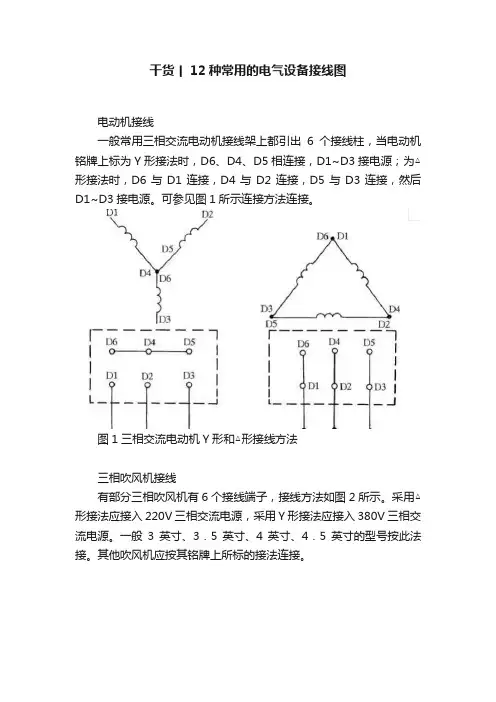

干货丨12种常用的电气设备接线图电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1三相交流电动机Y形和△形接线方法三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2三相吹风机六个引出端子接线方法单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3IDD5032型单相电容运转电动机接线方法单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
常用电气图例及含义
AL1 N2
5600
C B
2000
1×6 0—
2- 1×60 P ---
136000
6000
4- 1×100 P 3.5
A 1
3600
3600 9900
2700
2
3
4
图内设备标注含义:
2×40
—
—— 双日光灯，容量为40W。
1×60
——
—— 球型灯，容量为60W。
P
24-
1×60
——
—— 防水防尘灯，两盏各60W。 —— 防水防尘灯，容量为
图上标出电气设备、元件、管线、防雷接地等的 规格型号、实际布置。一般大型工程都有电气总 平面图，中小型工程则由动力平面图或照明平面 图代替。（见例图） 变电室平面布置示意图：
N
变压器室 0.4kV配电柜
值班室
10kV配电柜
*定位尺寸略*
照明平面图：
D
1×100P 3.5
接地装置 电源进线
N1
2×4 0—
在电力施工平面图中的剖切符号常用表示。
1 2 1 在平面图的表示 1 2 1 1
1—1透视效果图
1
（九）指北针 指北针的形状如图所视，其圆的直径为24mm ， 用细实线绘制，指针尾部宽度宜为3mm，针头 部注明“ 北 ”或“ N ”字。 N
（十）其他符号
A
A
A
A
对称符号
连接符号
对称符号由对称线和两对平行线组成。 连接符号应以折断线表示需要连接的部位。
基本幅面代号
A0
A1
A2 10 25
A3 5 25
A4 5 25
b×d
c a
超全的电工接线图解，一看就懂！
超全的电工接线图解，一看就懂！PART 1导线连接的基本要求：导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
PART 2常用连接方法：需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
01单股铜导线的直接连接小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
02单股铜导线的分支连接单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3 图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
（a）（b）图503多股铜导线的直接连接多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
电工实用电路实物连线图
2)强弱电分开，弱电应屏蔽 3)需经常维护、检修、调整的元件的安装位置不宜过高 4)布置应整齐、美观、对称 5)元件之间应留有一定间距
资料
4、电气系统中的基本保护 1）电流保护
(1) 短路保护：防止用电设备（电动机、接触器等）短路而产生大电流冲击电网，损坏 电源设备或保护用电设备突然流过短路电流而引起用电设备、导线和机械上的严重损坏。采 用的电器：熔断器、自动断路器。
资料
资料
项目一 点动与长动控制线路及绘图规则
知识点部分 一、图形、文字符号
１、图形符号 图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。 电气控制系统图中的图形符号必须按国家标准绘制。 ２、文字符号 文字符号分为基本文字符号和辅助文字符号。文字符号适用于电气技术领域中技术文件 的编制，也可表示在电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特 征。 ３、主电路各接点标记 三相交流电源引入线采用 L1、L2、L3 标记。电源开关之后的三相交流电源主电路分别 按 U、V、W 顺序标记。分级三相交流电源主电路采用三相文字代号 U、V、W 的前边加上阿 拉伯数字 1、2、3 等来标记，如 1U、1V、1W；2U、2V、2W 等。 二、 绘图原则 电气控制系统图包括电气原理图、电气安装图（电器安装图、互连图）和框图等。各种 图的图纸尺寸一般选用 297 × 210 、 297 × 420 、 297 × 630 、 297 × 840 （ mm ） 四种幅面，特殊需要可按 GB126 — 74 《机械制图》国家标准选用其他尺寸。 三、电器控制线路的构成和基本保护 1、继电器-接触器控制电路的表示方法 继电器-接触器控制电路一般有安装接线图和工作原理图两种表示方法。 安装接线图：这种表示方法能形象地表示出控制电路中各电器的安装情况及相互之间的 连线。
家庭电路的进户线示意图
两孔式：左零右火 三孔式：左零右火上地
插
座
（并联）
讨论
三孔插座接地有什么 好处？
地线是把用电器的金属外壳与大地相连。一旦用电器 火线的绝缘层破坏，火线就会与用电器的金属外壳接 触，金属壳就会有220伏的电压，如果没有接地，当 人碰到用电器时，电流就会通过人体流入大地，发生 触电事故。如果接地，电流会由接地线流入大地，人 即使接触，也不会触电。（安全性）
01
添加标题
太大：不能起到保护作用 太小：频繁更换，十分不方便
02
添加标题
思考：
大电流不仅 会损坏电器， 严重时会引 起火灾
某同学家里由于
???
用电不当，经常烧断
保险丝，一气之下，他找了一根
铜丝代替保险丝接上结果这“保险丝”
真的没有烧坏，你觉得他这样做妥当
吗？为什么？
不行，因为铁丝、铜丝在电流 过大时不熔断，起不到保险的作用。 （该行为千万不能试）
我们在日常生 活中离 不开电你知道是怎样由 供电线路接来的吗？
用来给电灯，电视机， 电冰箱等各种用电器供 电的电路是家庭电路。
同学们,观察过你家里的电路 是如何分布的吗？
PART ONE
2。20。v
进
电
户
能
线
表
熔断器
闸刀开关
.. 插座
火线 零线
开 关
电灯
一、家庭电路的组成：
进户线、
电能表
闸刀开关
家庭电路电压 U=220V,
各种电器使用时 应怎样
联接?为什么?
并联. 单击此处添加正文，文字是您思想的提炼，为了演示发布的良好 效果，请言简意赅地阐述您的观点。
原因是 任何一个家用电器 的通和断,都不能影响其他家用电器②可以保 证在正常情况下每个家用电器上的电压都是220V
99例电气实物接线高清彩图，总有一例是你不知道的！建议收藏
99例电气实物接线高清彩图，总有一例是你不知道的！建议收藏1.家庭总电箱接线图2.经典双控灯接线3.五孔一开接线4.电动机点动控制接线（不安全）5.电动机自锁接线图（不安全）6.220V浮球开关供水接线（不安全）7.具有过载保护的自锁控制接线8.电机长动基本控制接线（不安全、保险容易引起缺相）9.电机点动及长动控制接线（不安全）10.电机三地自锁控制接线（不安全）11.电机正反转接触器零线互锁控制接线12.辅助触点控制指示灯接线13.电动机带热保护的点动控制接线14.定时器控制灯接线15.电机延时启停接线16.电机延时启动控制接线17.电机延时停止控制接线18.电机点动长动控制接线19.电机启动延时断电控制接线20.双重互锁的电机正反转控制接线21.电机正反转控制接线22.带电源指示灯和故障指示灯的电机控制接线23.电机故障备份启动控制接线24.电机自锁长动控制接线（不安全）25.电机正反转控制接线26.电机顺序启动控制接线27.电机三相电缺相保护电路接线（不安全）28.光电开关控制报警接线（不安全）29.220V两线光电开关接线30.相序保护器控制接线31.小车自动往返控制接线32.顺启逆停控制接线33.顺启顺停控制接线34.调温、调压、调速控制接线35.接近开关控制固态继电器接线36.中间继电器自锁控制接线37.接近开关控制中间继电器接线38.PNP接近开关控制固态继电器接线39.开关自锁启动到位停止气缸控制接线40.中间继电器控制缺相保护接线41.接近开关控制灯接线42.中间继电器式单按钮启停控制接线43.液位控制器控制接线44.24V控制启动延时断电45.电接点压力表接线46.电接点压力表接线247.接近开关控制电机正反转48.三相固态继电器控制电机接线49.电机启动延时断电控制接线50.简单的延时启动控制接线51.电机长动及延时断电控制接线52.电机启动前报警控制接线53.电机接触器自锁控制加指示灯54.时间继电器控制单按钮启停接线55.简单的电机正反转控制接线56.电动葫芦控制接线57.电动葫芦主回路58.电机星三角启动控制接线59.电机星三角启动主回路接线60.电机星三角启动手动延时接线61.双速风机主回路接线62.单相电机双电容正反转控制接线63.倒顺开关控制单相电机正反转64.浮球开关液位控制接线65.空压机压力保护控制接线66.380V电机改成220V电源接线67.液位继电器控制电机供水接线68.力矩电动机的调速控制接线69.间歇启停控制接线70.时控开关接线71.双电源切换控制接线172.双电源切换控制接线273.货物电梯控制接线74.灯闪烁控制接线75.延时正反转控制接线76.接近开关控制正反转77.三个开关控制一个灯控制接线78.四个开关控制一个灯控制接线79.开关控制两根线80.双开双控开关接线81.双控灯接线二82.温控器控制接触器加热接线83.温控器控制固态继电器加热接线84.三相四线电表直接接线85.三相四线电表互感器接线86.延时启动备用电源控制接线87.延时启动备用电源主回路接线88.自耦变压器降压启动接线89.自耦变压器降压启动控制接线90.三相电动机正反转主回路控制接线91.点动控制正反转接线92.电机综合保护器控制接线93.电机综合保护器控制接线294.电机综合保护器控制接线395.电机单循环往返控制接线96.电机单循环往返延时控制接线97.正反转均需要星三角启动控制接线98.正反转均需要星三角启动控主回路接线99.路灯时控开关接线为了安全起见，保证运行的情况下，控制电路的电压越低越好。
图文并茂的实物电路接线图，真的很出彩，还可以原版下载！
图文并茂的实物电路接线图，真的很出彩，还可以原版下载！现在的科技发达了，图纸也变得更容易认识了，请向下看，都是实物接线图，好清新，真舒服！还不认真看下去，有兴趣的话赶紧收藏吧，也许你将来会用得到。
找了好久才找到的，况且是花了好大的功夫整理的，好辛苦！同时也真心感谢这些图片的原创者！一共分了六类，详细如下：一、照明电路；二、断路器、接触器控制回路；三、电动机控制延时电路；四、电加热器热电偶控制电路；五、电能表接线电路；六、其他。
由于下面的实物电路图的排列顺序比较乱，不便于大家使用，特意对这些图进行了整理，如下表所示。
根据自己的需要，找到对应的电路图的描述，就找到了相应的图号了，根据图号在下面的实物图中寻找，比较容易定位。
图序号电路图图 20 2灯循环亮熄电路图 104 三个单相电度表互感器接线图 106 三个单相电度表互感器接线图 108 三个单相电度表互感器接线电路图 112 三个单相电度表互感器接线电路图 113 三个单相电度表电源线从P1穿过顺穿接线电路图 103 三个单相电度表经三个电流互感器接线图 97 三相三线电度表互感器接线图 102 三相三线电度表接互感器电路接线图 105 三相四线制电路电压表电流表和带电指示灯接线电路图 109 三相四线制配电盘柜内带电度表接线电路图 101 三相四线电度表一般接线电路图 107 三相四线电度表串电流表及三相电压指示接线电路图 95 三相四线电度表互感器接线图 96 三相四线电度表互感器接线图 114 三相四线电度表互感器接线图 91 三相四线电度表互感器接线3图 89 三相四线电度表互感器接线电路1图 90 三相四线电度表互感器接线电路2图 88 三相四线电度表直接接线电路图 27 三相断路器接触器普通电路图 31 三相断路器接触器热继电器带控制变压器电路图 29 三相断路器接触器电路图 32 三相断路器接触器电路图 28 三相漏电断路器接触器热继电器电路图 54 三相电动机一般控制电路图 63 三相电动机一般正反转控制电路图 60 三相电动机一般正反转电路图 58 三相电动机倒顺开关控制正反转电路图 59 三相电动机启停延时不断循环电路图 55 三相电动机带前后行程正反转控制电路图 52 三相电动机正反转控制电路图 51 三相电动机液位控制电路图 56 三相电动机综保控制电路1图 57 三相电动机综保控制电路2图 61 三相电动机运行限位回程带控制变压器电路图 62 三相电动机运行限位回程电路图 1 两开五孔照明插座电路图 12 两盏灯循环点亮控制电路图 122 低压配电柜接线电路图 11 使用传统镇流器和电子镇流器的荧光灯控制电路图 24 单相漏电断路器接触器带控制变压器电路图 30 单相漏电断路器接触器热继电器电路图 25 单相漏电断路器接触器电路1图 26 单相漏电断路器接触器电路2图 120 单相电动机正反转控制电路5图 99 单相电度表一般接线图 98 单相电度表接线图 92 单相电度表电源线从互感器P1进的接线电路图 94 单相电度表电源线从互感器P1进的接线电路图 100 单相电度表电源线从互感器P1进的接线电路图 93 单相电度表电源线从互感器P2进的接线电路图 116 単相电动机正反转控制电路1图 117 単相电动机正反转控制电路2图 118 単相电动机正反转控制电路3图 119 単相电动机正反转控制电路4图 121 単相电动机正反转控制电路6图 53 压缩机气压自动控制电路图 86 双温控表控制上下限温度控制电路图 2 双联开关的2种双控电路图 38 图38 电动机断路器接触器电路2图 3 小灯泡的两种控制方式图 73 小电机延时运行控制电路图 50 带急停按钮的电动机控制电路图 49 带灯按钮控制电动机电路图 6 延时断电电路图 7 延时通断不断循环，且达到设置循环数断电电路1 图 8 延时通断不断循环且达到设置循环数断电电路2图 19 延时通断循环运行电路图 13 循环流水灯控制电路图 22 断路器接触器三相电路图 23 断路器接触器热继电器三相电路图 14 时间继电器断电延时控制电路图 21 时间继电器断电延时控制电路图 111 有功电度表和无功电度表接线电路图 4 桥式全波整流滤波电路图 18 桥式全波整流滤波电路图 9 气体放电灯接线电路图 34 液位继电器自动控制水泵电路图 10 灯延时熄灭电路图 84 电加热器到达设定温度就断电电路图 83 电加热器温度到延时关断图 87 电加热器温度控制电路图 75 电加热器温度控制电路1图 76 电加热器温度控制电路2图 77 电加热器温度控制电路3图 78 电加热器温度控制电路4图 79 电加热器温度控制电路5图 80 电加热器温度控制电路6图 82 电加热器温控电路图 85 电加热器温控电路图 41 电动机一般控制电路图 35 电动机倒顺开关控制电路图 44 电动机双手点动控制电路图 68 电动机延时停机电路1图 69 电动机延时停机电路2图 70 电动机延时启动延时断电电路图 48 电动机延时断电停机电路图 65 电动机延时运行电路图 37 电动机断路器接触器电路1图 72 电动机星三角启动电路图 43 电动机智能控制电路图 42 电动机正反点动电路图 36 电动机正反转带双行程开关自动回程电路图 40 电动机正反转带电动电路图 39 电动机正反转机械和电气双互锁电路图 33 电动机正反转电路图 64 电动机浮球控制电路图 125 电动机绕组接线撞焊法电路图 67 电动机能耗制动电路图 47 电动机脚踏开关控制电路1图 66 电动机间歇运行电路图 124 电动葫芦控制电路图 71 电磁阀控制电路图 126 电磁阀控制电路1图 127 电磁阀控制电路2图 115 直流稳压芯片接线电路图 45 空气压缩机控制电路1图 46 空气压缩机控制电路2图 123 红外线反射接收开关遮挡报警电路图 110 经互感器接电流表电路图 17 通电延时亮灯控制电路图 5 通电延时亮灯电路图 15 通电延时断电电路1图 16 通电延时断电电路2图 74 风机温控散热电路图 81 风机温控电路2下面是实物接线电路图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七种实例，对照电气平面图和实际接线图
对于民用建筑来说，照明平面图与电气平面图没有什么区别。
有的设计人（如装饰），照明平面图上只详细布置了灯具、开关、插座及其完整标注，不画出线路及所配管线内容。
对于工业建筑，电气平面图包括了照明及设备动力，照明、动力的回路编号一定是用不同代号分开的。
看懂电气照明平面图才能布置灯具穿线，可是要做到这一点也并不容易，因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。
在布置灯具及放线时，"相线进开关，零线进灯头"，这是最基本的知识。
但仅知道这些还不够，还要知道灯具与灯具之间的放线根数。
如果图纸上已标注出导线根数（即图中灯具之间以短斜线标注根数）的话，在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。
若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。
如上图中的七种实例，对照电气平面图和实际接线图，可以看出，随着开关控制灯具数量的不同，放线根数也不一样。
其中最简单的图1是一个开关控制灯，开关为单极情况下，电源进线及开关至灯具间导线根数均为两根。
在设计上，导线为两根时一般不标注，只有在三根及三根以上时才用短斜线表示根数（本例图为说明方便，在两根情况下也注出导线根数）。
如图6所示，两个开关在两地同时控制两个灯头并另加两眼插座。
由实际接线图可以推测出放线根数。
两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源线仍为两根。
电气施工图图标的一般标法是：
1.照明开关符号旁边的数字表示在同一个开关面板上的开关的个数.如,2；表示是一个2位开关.3；表示是3位开关,等.1位开关不标.
2.灯具旁边数字的标法一般是表示灯具的功率,以“瓦”为单位.也有表示安装高度的,如图纸上荧光灯符号旁标有3X20/3,则表示匙该处安装3管荧光灯盘,每支灯管的功率为20瓦,踞地高度为3米.
回路编号解释如下:
1、照明:WL1，WL2，WL3... 就是wire of lighting的意思(应急照明和疏散照明用WE1，WE2，WE3...)
2、插座:WS1，WS2，WS3... 就是wire of socket的意思
3、动力(空调，热水器，热风幕，机加工等)WP1，WP2,WP3...就是wire of power的意思配电箱:
4、照明配电箱:AL1，AL2，AL3... 这个A我不知道什么意思，猜想为apply 动力配电箱:AP1，AP2，AP3...同上
5、对于专用配电箱，比如空压机:AP-KYJ 天车:AP-TC这里采用的拼音字头
6、在单体厂房比较大，箱子较多的地方，比如对于配电箱AP2的回路编号为:WP1，WP2，WP3...(有的时候两个箱子的回路会重复，还没想到好方法)
7、对于辅房，有事时楼层较多，箱子的编号为一层:AP11，AP12，
AP13...二层:AP21，AP22，AP23...。
