管道外径与公称直径对照表
钢管公称直径与钢管实际外径的对照表
钢管公称直径与钢管实际外径的对照表1英寸=25.4毫米=8英分1/2是四分4英分DN153/4是六分6英分DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径;注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管;它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80很多地方也标为DN75；四寸管：4英寸：DN100；De主要是指管道外径;一般采用De标注的;均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材..拿镀锌焊接钢管为例;用DN、De两种标注方法如下：DN20De25X2.5mmDN25De32X3mmDN32De40X4mmDN40De50X4mm等等............我们习惯于使用DN来标注焊接钢管;在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关;实际施工过程中我们简略称呼的20、25、32等管道均是指De;而不是指DN;这里相差一个规格呢..不搞清楚很容易在采购、施工过程中造成损失..两种管道材料的连接方式不外乎：丝扣连接及法兰连接..其他连接方式就用得很少了..镀锌钢管、PPR管均能采用以上两种连接;只是小于50的管道用丝扣较方便;大于50的用法兰比较可靠..注意：如果是两种不同材质的金属管道相连;要考虑是否会产生原电池反应;否则会加速活跃金属材料管道的腐蚀速度;最好要用法兰连接;并用橡胶垫片类的绝缘材质将两种金属分隔开;包括螺栓都要用垫片分隔;避免接触工程管径对照表常用压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm;DN20-ф27mmDN25-ф34mm;DN32-ф42mmDN40-ф48mm;DN50-ф60mmDN65-ф7673mm;DN80-ф89mmDN100-ф114mm;DN125-ф140mmDN150-ф168mm;DN200-ф219mmDN250-ф273mm;DN300-ф324mmDN350-ф360mm;DN400-ф406mmDN450-ф457mm;DN500-ф508mmDN600-ф610m m;小外径系列DN15-ф18mm;DN20-ф25mmDN25-ф32mm;DN32-ф38mmDN40-ф45mm;DN50-ф57mmDN65-ф73mm;DN80-ф89mmDN100-ф108mm;DN125-ф133mmDN150-ф159mm;DN200-ф219mmDN250-ф273mm;DN300-ф325mmDN350-ф377mm;管道外径与公称直径的关系一般来说;管子的直径可分为外径、内径、公称直径..管材为无缝钢管的管子的外径用字母D来表示;其后附加外直径的尺寸和壁厚;例如外径为108的无缝钢管;壁厚为5MM;用D108*5表示;塑料管也用外径表示;如De63;其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示;在设计图纸中一般采用公称直径来表示;公称直径是为了设计制造和维修的方便人为地规定的一种标准;也较公称通径;是管子或者管件的规格名称..管子的公称直径和其内径、外径都不相等;例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种;108为管子的外径;5表示管子的壁厚;因此;该钢管的内径为108*5-5＝98MM;但是它不完全等于钢管外径减两倍壁厚之差;也可以说;公称直径是接近于内径;但是又不等于内径的一种管子直径的规格名称;在设计图纸中所以要用公称直径;目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸;公称直径采用符号DN表示;如果在设计图纸中采用外径表示;也应该作出管道规格对照表;表明某种管道的。
公称直径与钢管实际外径的对照表
补充：：：：600以上的都是焊接管道，公称直径和外径没有对应关系！压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，管子尺寸系列标准(HG20553) A系列：属于"大外径系列”，B系列：属于"小外径系列"机械行业应用标准体系管子尺寸基本都属于"小外径系列"石化行业应用标准体系管子尺寸系列标准(SH3405) 基本属于“大外径系列”一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
公称直径与外径对照表
公称直径与外径对照表：其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。
大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。
比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。
以此类推，就能得到外径与公称直径的对应关系了。
具体对照表如下：规格：DN-公称直径Ф－外径1、大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，2、小外径系列DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。
在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。
管道dn与外径对照表
管道dn与外径对照表

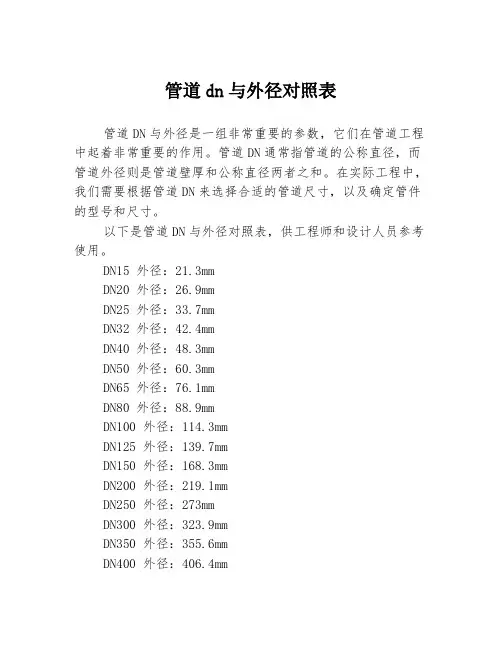

管道DN与外径是一组非常重要的参数，它们在管道工程中起着非常重要的作用。
管道DN通常指管道的公称直径，而管道外径则是管道壁厚和公称直径两者之和。
在实际工程中，我们需要根据管道DN来选择合适的管道尺寸，以及确定管件的型号和尺寸。
以下是管道DN与外径对照表，供工程师和设计人员参考使用。
DN15 外径：21.3mm
DN20 外径：26.9mm
DN25 外径：33.7mm
DN32 外径：42.4mm
DN40 外径：48.3mm
DN50 外径：60.3mm
DN65 外径：76.1mm
DN80 外径：88.9mm
DN100 外径：114.3mm
DN125 外径：139.7mm
DN150 外径：168.3mm
DN200 外径：219.1mm
DN250 外径：273mm
DN300 外径：323.9mm
DN350 外径：355.6mm
DN400 外径：406.4mm
DN450 外径：457.2mm
DN500 外径：508mm
DN600 外径：610mm
DN700 外径：711mm
DN800 外径：813mm
DN900 外径：914mm
DN1000 外径：1016mm
以上是常用的管道DN与外径对照表，它们在工程应用中具有较高的参考价值。
但需要提醒的是，实际的工程选材应该根据具体情况而定，例如介质、压力、温度等因素都会影响管材的选择和尺寸的确定，因此一定要在实际工程中谨慎选择。
DN一公称直径与管道外径对照表

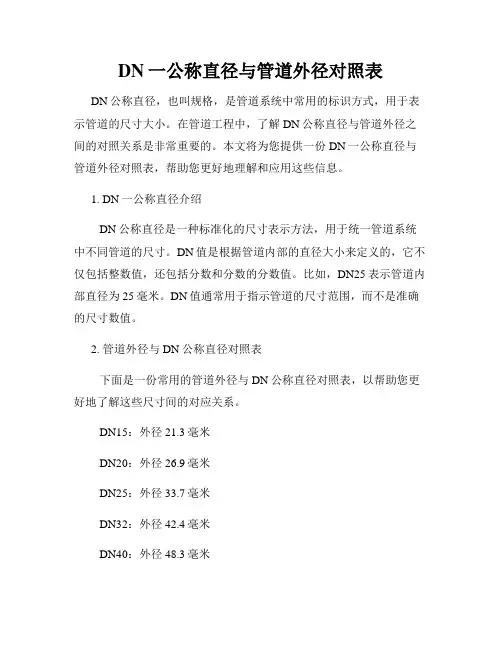

DN一公称直径与管道外径对照表DN公称直径，也叫规格，是管道系统中常用的标识方式，用于表示管道的尺寸大小。
在管道工程中，了解DN公称直径与管道外径之间的对照关系是非常重要的。
本文将为您提供一份DN一公称直径与管道外径对照表，帮助您更好地理解和应用这些信息。
1. DN一公称直径介绍DN公称直径是一种标准化的尺寸表示方法，用于统一管道系统中不同管道的尺寸。
DN值是根据管道内部的直径大小来定义的，它不仅包括整数值，还包括分数和分数的分数值。
比如，DN25表示管道内部直径为25毫米。
DN值通常用于指示管道的尺寸范围，而不是准确的尺寸数值。
2. 管道外径与DN公称直径对照表下面是一份常用的管道外径与DN公称直径对照表，以帮助您更好地了解这些尺寸间的对应关系。
DN15：外径21.3毫米DN20：外径26.9毫米DN25：外径33.7毫米DN32：外径42.4毫米DN40：外径48.3毫米DN50：外径60.3毫米DN65：外径76.1毫米DN80：外径88.9毫米DN100：外径114.3毫米DN125：外径139.7毫米DN150：外径168.3毫米DN200：外径219.1毫米DN250：外径273毫米DN300：外径323.9毫米DN350：外径355.6毫米DN400：外径406.4毫米DN450：外径457毫米DN500：外径508毫米DN600：外径610毫米3. 如何应用对照表了解DN一公称直径与管道外径的对照关系可以在管道工程设计和施工中提供便利。
当您需要根据特定的DN值选择适当尺寸的管道和管件时，可以通过对照表找到对应的管道外径。
这将有助于您准确选择所需的材料，确保管道系统的连接和布置达到预期效果。
此外，对照表还可以帮助您在维护和维修管道系统时更准确地选择和更换管件。
通过知晓管道外径，您可以避免错误地安装或更换不匹配的管道材料，提高工作效率并降低出错的风险。
4. 总结DN一公称直径与管道外径对照表是管道工程中不可或缺的工具。
DN、英寸、公称外径对照
DN| 【2 】英寸|公称外径对比DN|英寸|公称外径之间的关系见下表：压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm,DN20-ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50-ф60mmDN65-ф76(73)mm ,DN80-ф89mm DN100-ф114mm,DN125-ф140mm DN150-ф168mm,DN200-ф219mm DN250-ф273mm,DN300-ф324mm DN350-ф360mm,DN400-ф406mm DN450-ф457mm,DN500-ф508mm DN600-ф610mm,小外径系列DN15-ф18mm,DN20-ф25mmDN25-ф32mm,DN32-ф38mmDN40-ф45mm,DN50-ф57mmDN65-ф73mm,DN80-ф89mmDN100-ф108mm,DN125-ф133mm DN150-ф159mm,DN200-ф219mmDN250-ф273mm,DN300-ф325mmDN350-ф377mm工程管径对比表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20 2分担 DN84分担 DN156分担 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位.2.4.2管径的表达方法应相符下列划定：1 水煤气输送钢管（镀锌或非镀锌）.铸铁管等管材,管径宜以公称直径DN表示;2 无缝钢管.焊接钢管（直缝或螺旋缝）.铜管.不锈钢管等管材,管径宜以外径×壁厚表示;3 钢筋混凝土（或混凝土）管.陶土管.耐酸陶瓷管.缸瓦管等管材,管径宜以内径d表示;4 塑料管材,管径宜按产品标准的办法表示;5 当设计均用公称直径DN表示管径时,应有公称直径DN与响应产品规格对比表.建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的差别：1.DN是指管道的公称直径,留意：这既不是外径也不是内径;应当与管道工程成长初期与英制单位有关;平日用来描写镀锌钢管,它与英制单位的对应关系如下：4分担：4/8英寸：DN15;6分担：6/8英寸：DN20;1寸管：1英寸：DN25;寸二管：1又1/4英寸：DN32;寸半管：1又1/2英寸：DN40;两寸管：2英寸：DN50;三寸管：3英寸：DN80（许多地方也标为DN75）;四寸管：4英寸：DN100;De主如果指管道外径,一般采用De标注的,均须要标注成外径X壁厚的情势;重要用于描写：无缝钢管.PVC等塑料管道.和其他须要明白壁厚的管材.拿镀锌焊接钢管为例,用DN.De两种标注办法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等......我们习惯于应用DN来标注焊接钢管,在不涉及到壁厚的情形下很少应用De来标注管道;但是标注塑料管就又是别的一回事了;照样跟行业习惯有关,现实施工进程中我们简单称呼的20.25.32等管道均是指De,而不是指DN,这里相差一个规格呢.不搞清晰很轻易在采购.施工进程中造成损掉.两种管道材料的衔接方法不外乎：丝扣衔接及法兰衔接.其他衔接方法就用得很少了.镀锌钢管.PPR管均能采用以上两种衔接,只是小于50的管道用丝扣较便利,大于50的用法兰比较靠得住.留意：假如是两种不同材质的金属管道相连,要斟酌是否会产生原电池反响,不然会加快活泼金属材料管道的腐化速度,最好要用法兰衔接,并用橡胶垫片类的绝缘材质将两种金属分离隔,包括螺栓都要用垫片分隔,避免接触工程管径对比表（常用）压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm,DN20-ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50-ф60mmDN65-ф76(73)mm ,DN80-ф89mmDN100-ф114mm,DN125-ф140mmDN150-ф168mm,DN200-ф219mmDN250-ф273mm,DN300-ф324mmDN350-ф360mm,DN400-ф406mmDN450-ф457mm,DN500-ф508mmDN600-ф610mm,小外径系列DN15-ф18mm,DN20-ф25mmDN25-ф32mm,DN32-ф38mmDN40-ф45mm,DN50-ф57mmDN65-ф73mm,DN80-ф89mmDN100-ф108mm,DN125-ф133mmDN150-ф159mm,DN200-ф219mmDN250-ф273mm,DN300-ф325mmDN350-ф377mm,工程管径对比表（常用）管道外径与公称直径的关系管道外径与公称直径的关系一般来说,管子的直径可分为外径.内径.公称直径.管材为无缝钢管的管子的外径用字母D来表示,厥后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,塑料管也用外径表示,如De63,其他如钢筋混凝土管.铸铁管.镀锌钢管等采用DN表示,在设计图纸中一般采用公称直径来表示,公称直径是为了设计制作和维修的便利工资地划定的一种标准,也较公称通径,是管子（或者管件）的规格名称.管子的公称直径和其内径.外径都不相等,例如：公称直径为100MM的无缝钢管邮102*5.108*5等好几种,108为管子的外径,5表示管子的壁厚,是以,该钢管的内径为（108*5-5）＝98MM,但是它不完整等于钢管外径减两倍壁厚之差,也可以说,公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称,在设计图纸中所以要用公称直径,目标是为了依据公称直径可以肯定管子.管件.阀门.法兰.垫片等构造尺寸与衔接尺寸,公称直径采用符号DN表示,假如在设计图纸中采用外径表示,也应当作出管道规格对比表,表明某种管道的公称直径,壁厚.规格DN-公称直径Ф－外径DN15-ф22mm,DN20-ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50-ф60mmDN65-ф76(73)mm,DN80-ф89mmDN100-ф114mm,DN125-ф140mmDN150-ф168mm,DN200-ф219mmDN250-ф273mm,DN300-ф324mmDN350-ф360mm,DN400-ф406mmDN450-ф457mm,DN500-ф508mmDN600-ф610mm,DN15-ф18mm,DN20-ф25mmDN25-ф32mm,DN32-ф38mmDN40-ф45mm,DN50-ф57mmDN65-ф73mm,DN80-ф89mmDN100-ф108mm,DN125-ф133mmDN150-ф159mm,DN200-ф219mmDN250-ф273mm,DN300-ф325mmDN350-ф377mm,DN400-ф426mmDN450-ф480mm,DN500-ф530mmDN600-ф630mm,。
DN、英寸、公称外径对照
DN|英寸|公称外径对照之阿布丰王创作DN|英寸|公称外径之间的关系见下表：压力管道尺度规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mmDN350-ф377mm工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN暗示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚暗示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d暗示；4 塑料管材，管径宜按产品尺度的方法暗示；5 当设计均用公称直径DN暗示管径时，应有公称直径DN与相应产品规格对照表。
钢管公称直径与钢管实际外径的对照表
钢管公称直径与钢管实际外径的对照表1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触工程管径对照表（常用）压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，管道外径与公称直径的关系一般来说，管子的直径可分为外径、内径、公称直径。
公称直径外径对照表
常用管道公称直径和外径对照管道公称直径管子外径Φ DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 450 DN 500 DN 600 DN 700 DN 800 DN900 DN1000 DN1200 DN1400 Φ18 Φ25 Φ32 Φ38 Φ45 Φ57 Φ76 Φ89 Φ108 Φ133 Φ159 Φ219 Φ273 Φ325 Φ377 Φ426 Φ480 Φ530 Φ630 Φ720 Φ820 Φ920 Φ1020 Φ1220 Φ1420 2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢2" sch.40 表示2”接管的壁厚为4.0mm。
以后的标准直径以DN 表示单位mm例如内径1200mm 的容器的公称直径标记为DN1200。
它主要分为三方面公称直径(nominal diameter)又称平均外径(mean outside diameter)。
指标准化1. 压力容器的公称直径用钢板卷焊制成的筒体其公称直径指的是内径。
现行标准中规定的公称直径系列如表4-4 所示。
若容器直径较小筒体可直接采用无缝钢管制作。
此时公称直径指钢管外径。
封头的公称直径与筒体一致。
2.管子的公称直径一般来说管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D 来表示其后附加外直径的尺寸和壁厚例如外径为108 的无缝钢管壁厚为5MM用D108*5 表示塑料管也用外径表示如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN 表示在设计图纸中一般采用公称直径来表示公称直径是为了设计制造和维修的方便人为地规定的一种标准也叫公称通径是管子或者管件的规格名称。
管子的公称直径和其内径、外径都不相等例如公称直径为100MM 的无缝钢管有102*5、108*5 等好几种108 为管子的外径5表示管子的壁厚因此该钢管的内径为108-5-598MM但是它不完全等于钢管外径减两倍壁厚之差也可以说公称直径是接近于内径但是又不等于内径的一种管子直径的规格名称在设计图纸中所以要用公称直径目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸公称直径采用符号DN 表示如果在设计图纸中采用外径表示也应该作出管道规格对照表表明某种管道的公称直径壁厚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.3Mpa管道壁厚 2.5 3.0 3.0 3.5 3.5 4.0 4.0 5.0 5.5 6.0 6.5 7.0 8.0 9.5 10.0 11.0 13.0 14.0 15.0 18.0
表BJSJ-4；螺旋焊管GB/T9711-1997(一般情况下，DN≥250mm，选用Q235螺旋焊管，PN≤1.0Mpa)
表BJSJ-6；镀锌焊接钢管GB/T3091-2001
公称直径 3/8" 1/2" 3/4" 1" 1-1/4" 1-3/2" 2" 2-1/2" 3" 4" 5" 6"
管道外径 管道壁厚
17 22 27 34 42 48 60 76 89 114 140 165 2.8 3.3 3.5 4 4.0 4.3 4.5 4.5 4.8 5.0 5.5 6.5
管道选用参考表
表BJSJ-1；无缝钢管GB/T8163-1999(一般情况下，DN≤200mm，选用20#无缝钢管，适用于DN≤350mm时，PN≤4.0Mpa或DN≥400mm时，PN≤2.5Mpa)
公称直径
10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
管道外径
14 18 25 32 38 45 57 76 89 108 133 159 219 273 325 377 426 480 530 630
1.6Mpa管道壁厚 2.0 2.0 2.0 2.8 2.8 2.8 2.8 3.0 3.0 3.0 3.5 3.5 4.0 4.0 4.5 5.0 5.0 6.0 6.0 7.0
2.5Mpa管道壁厚 2.0 2.5 2.5 3.0 3.0 3.0 3.5 3.5 4.0 4.0 5.0 5.0 6.5 6.5 6.5 8.0 8.0 8.0 9.5 9.5
4.0Mpa管道壁厚 2.5 3.0 3.0 3.5 3.5 4.0 4.0 4.0 5.0 5.0 6.0 6.5 7.0 8.0 8.5 9.5 9.5 11.0 13.0 14.0
公称直径
10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
管外径
18 25 32 38 45 60 76 89 114 140 168 219 273 325 377 426 480 530 630
管道壁厚
2.5 2.5 2.5 3.0 3.0 3.0 3.5 3.5 4.0 4.0 4.5 6.0 6.5 7.5 9.0 9.0 9.0 9.0 9.0
管道外径
14 18 25 32 38 45 57 76 89 108 138 159 219 273 325 377 426 480 530 630
管道壁厚 2.5 2.5 2.5 2.5 3.0 3.0 3.0 3.5 3.5 4.0 4.0 4.5 6.0 6.5 7.5 9.0 9.0 9.0 9.0 9.0
管道壁厚 2.5 2.8 2.8 3.2 3.5 3.5 3.8 4.0 4.0 4.0 4.0 4.0 4.5 6.0 6.5 7.0 7.0 7.0 8.0 9.0
表BJSJ-3；不锈钢无缝钢管GB/T14976-2002(根据压力等级选择SS301/SS304/SS316/SS316L材质)
公称直径
表BJSJ-2；焊接钢管GB/T3091-2001(一般情况下，DN≥250mm，选用Q235焊接钢管，PN≤4.0Mpa)
公称直径
10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
管道外径 17.2 21.3 26.9 33.7 42.4 48.3 60 76 89 114 139 168 219 273 342 356 406 457 508 610
公称直径 管道外径 管道壁厚
10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 273 324 377 426 457 529 630 6.0 6.0 7.0 7.0 7.0 8.0 9.0
表BJSJ-5；衬塑管道GB/T8163-1999(选用20#无缝钢管，DN100-DN150mm选用大外径管道)
