园林制图与识图试题第一节 投影基础
园林制图作业分解

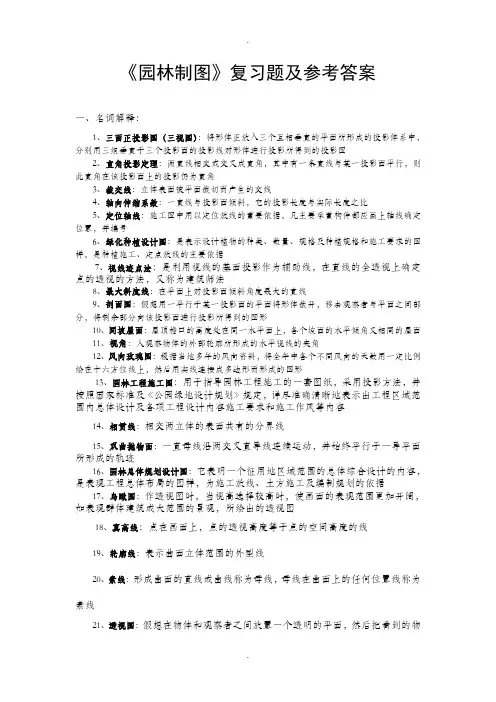

《园林制图》复习题及参考答案一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理：两直线相交或交叉成直角，其中有一条直线与某一投影面平行，则此直角在该投影面上的投影仍为直角3、截交线：立体表面被平面截切而产生的交线4、轴向伸缩系数：一直线与投影面倾斜，它的投影长度与实际长度之比5、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号6、绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据7、视线迹点法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法8、最大斜度线：在平面上对投影面倾斜角度最大的直线9、剖面图：假想用一平行于某一投影面的平面将形体截开，移去观察者与平面之间部分，将剩余部分向该投影面进行投影所得到的图形10、同坡屋面：屋顶檐口的高度处在同一水平面上，各个坡面的水平倾角又相同的屋面11、视角：人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图：根据当地多年的风向资料，将全年中各个不同风向的天数用一定比例绘在十六方位线上，然后用实线连接成多边形而形成的图形13、园林工程施工图：用于指导园林工程施工的一套图纸，采用投影方法，并按照国家标准及《公园绿地设计规划》规定，详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线：相交两立体的表面共有的分界线15、双曲抛物面：一直母线沿两交叉直导线连续运动，并始终平行于一导平面所形成的轨迹16、园林总体规划设计图：它表明一个征用地区域范围的总体综合设计的内容，是表现工程总体布局的图样，为施工放线、土方施工及编制规划的依据17、鸟瞰图：作透视图时，当视高选择较高时，使画面的表现范围更加开阔，如表现群体建筑或大范围的景观，所绘出的透视图18、真高线：点在画面上，点的透视高度等于点的空间高度的线19、轮廓线：表示曲面立体范围的外型线20、素线：形成曲面的直线或曲线称为母线，母线在曲面上的任何位置线称为素线21、透视图：假想在物体和观察者之间放置一个透明的平面，然后把看到的物体的轮廓描绘在该平面上，这样就得到了空间物体的一平面图像，该图像称为透视图22、量点法：作透视图时，在视平线上以原有的灭点为基准，直接量取sf=FF1而求得的辅助线灭点即为量点，利用量点作透视图的方法23、轴测投影图：是应用平行投影原理，用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法：对于一些不具有特殊位置的几何元素，需要通过作辅助投影面，使其对于新的投影体系具有特殊位置关系，便于解题的方法。
《园林制图》试题库
一、作图题：A、根据立体图选投影图（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）（12）B、根据轴测图绘三视图⑴⑵⑶⑷⑸⑹C、投影变换3.试判断三条平行直线是否属于同一平面。
D、截交线—补全曲面立体的三面投影图1. 2.3.E、曲面立体与曲面立体相交1.根据两面投影，求作H面投影。
2. 根据两面投影，求作H面投影。
F、水平投影图1.绘出月亮门的水平投影图。
G、组合体—补绘形体的第三投影图（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）（12）（附：C部分的内容园林04级学生没有讲）二、填空题1、园林植物设计中：孤植树的冠径大约m。
高大乔木的冠径大约m。
中小乔木的冠径大约m。
常绿乔木的冠径大约m。
花灌木的冠径大约m。
2、针叶树常以带有状的树冠来表示。
若为常绿的针叶树则在树冠内加画。
3、阔叶树的树冠线一般表现为：或。
4、常绿的阔叶树多表现为浓密的叶子，或在树冠内加画平行斜线；落叶的阔叶树多用来表示。
5、草坪和草地的表示方法有：、、。
6、植物的枝干形态有：、、、等（6种之4）7、树冠的形态有：、、、等（6种之4）8、假山和置石中常用的石材有：、、、等（5种之4）9、地形的表示方法有。
园林地形通常用表示。
10、根据剖切位置方向不同：园路的断面图有：、两种。
11、园路的纵断面图主要表现道路的：、及设计标高与的关系等。
12、园路的纵断面图主要表现园路各构造层的：与，通过：与标注两部分表示清楚。
13、水面的表示方法有：、、、，14、水体的立面表示方法有：、、、。
15、园林建筑与其他建筑相比最突出的特点是：。
园林建筑的功能有：、、、。
16、园林图纸中所用的字体通常为：。
一般常用的绘图工具有：、、、。
根据幅面的大小来分，园林图纸有类。
根据内容来分，园林图纸有：、、、等。
17、地形图具备的三个要素：、、。
18、根据投影中心与投影面的相对位置，投影法分为：和。
19、平行投形方向与投形面所成的角度分为两种：和。
《园林制图》期末复习试题2套含答案.doc
《园林制图》试卷A一、选择题（单选15个，每题1分；多选5个，每题2分）1.投影法的分类，一般可以分为四类：中心投影法、平行投影发、斜角投影法、直角投影法其中斜角投影法和直角投影法又属于（）。
A.中心投影法B.正投影法C.平行投影法D.斜轴测画法2.中心投影法，投射中心、物体、投影面三者之间的相对距离对投影的大小有（）影响。
A.近小远大，度量性较差B.近大远小，度量性较差C.近大远小，大量性较好D.减小远大，度量性较好3.画底稿时，首先画图形的主要轮廓线，其次由大到小，由外到里，由整体到局部，画出图形的所有轮廓线。
还有很多的注意事项，其中包括（）oA,画底稿的铅笔用2H或3H,所有的线应轻而细，不可反复描绘，能看清就可以了。
B,加深粗实线的铅笔用HB或B、2B,加深细实线的铅笔用H或HB,加深圆弧时所用的铅芯，应比加深同类直线所用的铅芯软一号。
C,修正时，如果是铅笔加深图，可用擦图片配合橡皮进行，尽量缩小擦拭的面积，以免损坏图纸。
D.ABC4,正投影的基本性质是（）oA.不变性、积聚性、重影性、类似性B.可变性、积聚性、重影性、类似性C.可变性、积聚性、非重影性、类似性D.不变性、非积聚性、重影性、类似性5.三面投影图作图方法与步骤（）。
①画图时，必须尽可能使形体的表面平行于投影面，然后进行投影。
②画影图，光定位。
③根据投影关系作图。
A.①③②B.①②③C.③②①D.②①③6.下列说法正确的是（）。
A,若一个平面内的相交二直线与另一个平面内的相交二直线对应平行，则此两平面平行。
这是两平面平行的作图依据。
B.两面平行的作图问题有：判别两己知平面是否相互平行；过一点作一平面与已知平面平行；已知两平面平行，完成其中一平面的投影。
C,若相交两直线对应平行于属于另一平面的相交两直线，则此两平面平行D.BC7.一套施工图，一般分为建施、结施、（）。
A.图纸目录B.设计总说明C.设备施工图D.简单图纸8.下列建筑物中，属于民用建筑的是（）。
园林工程复习题第一张

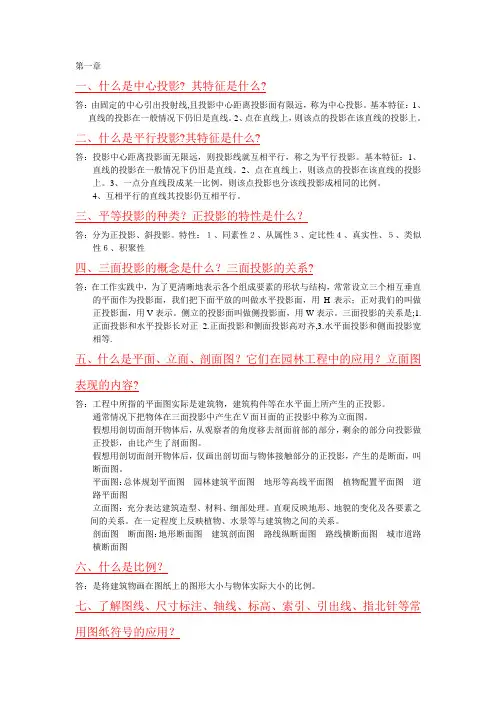

第一章一、什么是中心投影? 其特征是什么?答：由固定的中心引出投射线,且投影中心距离投影面有限远，称为中心投影。
基本特征：1、直线的投影在一般情况下仍旧是直线。
2、点在直线上，则该点的投影在该直线的投影上。
二、什么是平行投影?其特征是什么?答：投影中心距离投影面无限远，则投影线就互相平行，称之为平行投影。
基本特征：1、直线的投影在一般情况下仍旧是直线。
2、点在直线上，则该点的投影在该直线的投影上。
3、一点分直线段成某一比例，则该点投影也分该线投影成相同的比例。
4、互相平行的直线其投影仍互相平行。
三、平等投影的种类？正投影的特性是什么？答：分为正投影、斜投影。
特性：１、同素性２、从属性３、定比性４、真实性、５、类似性６、积聚性四、三面投影的概念是什么？三面投影的关系?答：在工作实践中，为了更清晰地表示各个组成要素的形状与结构，常常设立三个相互垂直的平面作为投影面，我们把下面平放的叫做水平投影面，用H表示；正对我们的叫做正投影面，用V表示。
侧立的投影面叫做侧投影面，用W表示。
三面投影的关系是;1.正面投影和水平投影长对正 2.正面投影和侧面投影高对齐,3.水平面投影和侧面投影宽相等.五、什么是平面、立面、剖面图？它们在园林工程中的应用？立面图表现的内容?答：工程中所指的平面图实际是建筑物，建筑构件等在水平面上所产生的正投影。
通常情况下把物体在三面投影中产生在Ｖ面Ｈ面的正投影中称为立面图。
假想用剖切面剖开物体后，从观察者的角度移去剖面前部的部分，剩余的部分向投影做正投影，由比产生了剖面图。
假想用剖切面剖开物体后，仅画出剖切面与物体接触部分的正投影，产生的是断面，叫断面图。
平面图：总体规划平面图园林建筑平面图地形等高线平面图植物配置平面图道路平面图立面图：充分表达建筑造型、材料、细部处理。
直观反映地形、地貌的变化及各要素之间的关系。
在一定程度上反映植物、水景等与建筑物之间的关系。
剖面图断面图：地形断面图建筑剖面图路线纵断面图路线横断面图城市道路横断面图六、什么是比例？答：是将建筑物画在图纸上的图形大小与物体实际大小的比例。
园林制图
园林制图[单项选择题]1、在轴测投影图中，当圆的外切正方形变成平行四边形时，圆变成椭圆，一般采用（）求作。
A.四心圆法B.八点法C.建筑师法D.两点法参考答案：B[单项选择题]2、正立面上曲线多，形状复杂的形体，一般选用（）容易作图。
A.正等测B.正二测C.水平斜轴测D.正面斜轴测参考答案：D[单项选择题]3、上行平面和下行平面的主要区别在于（）A.在各个面上的投影符号顺序相同B.在各个面上的投影符号顺序是否相同C.在各个面上的投影符号顺序相反D.平面是否向上或向下倾斜参考答案：B[单项选择题]4、定位轴线圆的直径应为为（）mm。
A.6B.8C.10D.8～10参考答案：D[单项选择题]5、图样轮廓线以外的尺寸线，平行排列的尺寸线间距宜为（）mm，并应保持一致。
A.15B.10C.7D.7～10参考答案：D[单项选择题]6、标高符号应用等腰直角三角形绘制，以米为单位，注写到小数点后第（）位。
A.第一位B.第二位C.第三位D.第四位参考答案：C[单项选择题]7、相交直线与交错直线的主要区别在于（）A.交点连线是否垂直于相应轴线B.两直线是否异面C.两直线是否平行D.有无交点参考答案：A[单项选择题]8、索引符号的圆内直径应以（）绘制。
A.粗实线B.中粗实线C.细实线D.点划线参考答案：C[单项选择题]9、定位轴线应用（）绘制。
A.点划线B.细点划线C.细实线D.虚线参考答案：B[单项选择题]10、轴测图是应用（）原理绘制的。
A.平行投影B.中心投影C.正投影D.斜投影参考答案：A[单项选择题]11、图样轮廓线以外的尺寸线，距图样最外轮廓线间的距离不宜小于（）mm。
A.15B.10C.8D.7参考答案：B[单项选择题]12、索引符号的圆应以（）绘制。
A.实线B.粗实线C.细实线D.虚线E.点划线参考答案：C[单项选择题]13、只有当视点在（）范围内，视觉效果才最好。
A.30°～40°B.20°～37°C.（1.5～2.0）BD.BE.B的1/3处F.B的中间1/3参考答案：E[单项选择题]14、尺寸起止符号，一般用中粗实线绘制，其倾斜方向应与尺寸界线成顺时针（）角。
园林制图与识图习题
点投影1、例1：已知一点B的水平投影b和正面投影b’，求其侧面投影b”。
作法：（1）过b’作OZ轴的垂线b’bz，并延长。
（2）在b’bz的延长线上截取b”bz等于bbx,b”即为所求。
2、例2：已知一点C的正面投影c’和侧c”,求其水平c。
作法：（1）过c’作OX轴的垂线c’c x,并延长。
（2）在c’c x的延长线上截取cc x等于c”c z,c即为所求。
\例3：已知三棱柱的投影图以及柱上点A的V面投影a’和点B的W面投影b”,试分析A、B两点的相对关系。
（1）先作出点A、B的其他投影。
（2）判定A、B两点的相对关系。
线投影例4：求作四棱锥的侧棱SB的投影，可分别求出其两个端点S、B的三面投影，然后将两点的同面投影连接起来，即得直线SB的三面投影sb、s’b、’s”b”。
、例5:已知平面ABCD上一点M的正面投影m’和直线FG的水平投影fg,求点M的水平投影和直线FG的正面投影。
方法一：求作点M的水平投影m:利用点在平面上的几何条件作图：过点M在平面ABCD上作辅助线BE，使其通过平面上两已知点B、E。
作图时，先过m’作辅助线BE的正面投影b’e’，然后求出辅助线的水平投影be，利用点的投影规律在be上可求得m。
方法二：利用平行直线的投影特性过M作BC的平行线ME，即作m’e’∥b’c’,m’e’交a’b’于e’，点E在AB上，由此可求出点E 的水平投影e，再过e作me∥bc，m、m’在同一铅垂线上。
例6：求作正垂线AB与平面△CDE的交点，并判断可见性。
(辅助线法)分析：由于正垂线AB的正面投影积聚为一点，直线AB与平面△CDE的交点K的正面投影必然积聚在a’(b’)上，那么只要在△CDE上作一条辅助线，使它的正面投影通过k’，就可以求出交点K的水平投影k。
作图：（1）在a’(b’)上标出k’。
、（2）过k’作辅助线CF的正面投影c’f’。
（3）过f’向下作铅垂联系线交de于f。
（4）判别AB的可见性例7: 求作一般位置直线与一般位置平面相交的交点，一般采用“辅助面法”，其具体作图过程为：（1） 经过已知直线作一个辅助平面。
《园林制图》试题库
一、作图题：A、根据立体图选投影图（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）（12）B、根据轴测图绘三视图⑴⑵⑶⑷⑸⑹C、投影变换3.试判断三条平行直线是否属于同一平面。
D、截交线—补全曲面立体的三面投影图1. 2.3.E、曲面立体与曲面立体相交1.根据两面投影，求作H面投影。
2. 根据两面投影，求作H面投影。
F、水平投影图1.绘出月亮门的水平投影图。
G、组合体—补绘形体的第三投影图（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）（12）（附：C部分的内容园林04级学生没有讲）二、填空题1、园林植物设计中：孤植树的冠径大约m。
高大乔木的冠径大约m。
中小乔木的冠径大约m。
常绿乔木的冠径大约m。
花灌木的冠径大约m。
2、针叶树常以带有状的树冠来表示。
若为常绿的针叶树则在树冠内加画。
3、阔叶树的树冠线一般表现为：或。
4、常绿的阔叶树多表现为浓密的叶子，或在树冠内加画平行斜线；落叶的阔叶树多用来表示。
5、草坪和草地的表示方法有：、、。
6、植物的枝干形态有：、、、等（6种之4）7、树冠的形态有：、、、等（6种之4）8、假山和置石中常用的石材有：、、、等（5种之4）9、地形的表示方法有。
园林地形通常用表示。
10、根据剖切位置方向不同：园路的断面图有：、两种。
11、园路的纵断面图主要表现道路的：、及设计标高与的关系等。
12、园路的纵断面图主要表现园路各构造层的：与，通过：与标注两部分表示清楚。
13、水面的表示方法有：、、、，14、水体的立面表示方法有：、、、。
15、园林建筑与其他建筑相比最突出的特点是：。
园林建筑的功能有：、、、。
16、园林图纸中所用的字体通常为：。
一般常用的绘图工具有：、、、。
根据幅面的大小来分，园林图纸有类。
根据内容来分，园林图纸有：、、、等。
17、地形图具备的三个要素：、、。
18、根据投影中心与投影面的相对位置，投影法分为：和。
19、平行投形方向与投形面所成的角度分为两种：和。
建筑制图与识图习题集1
建筑制图与识图习题集..第1章 投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一）1.第1章投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 2..第1章投影基本知识1-2 画三视图练习班级姓名学号 3.第1章投影基本知识1-3 已知正等轴测图，量取尺寸，画出三视图。
班级姓名学号 4 1. 2..3.4.第1章 投影基本知识1-3已知正等轴测图，量取尺寸，画出三视图。
班级 姓名 学号5.5.6.7.8.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。
班级姓名学号 6 .1. 2.3. 4.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。
班级姓名学号7 5. 6..7. 8.第1章投影基本知识1-5 根据两视图，补画第三视图。
班级姓名学号8 .1. 2.3. 4.第1章投影基本知识1-5 根据两视图，补画第三视图。
班级姓名学号9 5. 6..7. 8.第1章投影基本知识1-6 根据轴测图补全视图中的漏线。
班级姓名学号10 ..1.2.3.4..第1章 投影基本知识1-6 根据已知视图补画缺线。
班级 姓名 学号11.1.2.3.4.第1章投影基本知识.1.按立体图作各点的两面投影。
2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。
.第1章投影基本知识..3. 根据立体图，画A 点的三面投影图。
4.根据A ，B ，C 三点的立体图作出它们的投影图。
第1章投影基本知识.5. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。
6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。
.第1章投影基本知识..1. 判断下列直线对投影面的相对位置，并填写直线类型。
《园林制图投影》课件
中心投影法
光线从一个点出发，通过物体 中心，最后投射到投影面上。
平行投影法
光线与投影面平行，将物体投 影到投影面上。
投影的分类
正投影
物体的正立投影，不改 变物体的形状和大小。
斜投影
物体的斜立投影，可以 改变物体的形状和大小
。
透视投影
模拟人眼观察物体的方 式，产生立体感。
轴测投影
将物体沿坐标轴方向投 影到投影面上。
正投影能够真实地反映物体的形状和大小，且不 会产生畸变。
积聚性
当物体与投影面平行时，其投影具有积聚性，即 物体在投影面上形成的影子会聚合成一条线。
类似性
当物体与投影面形成一定角度时，其投影仍保持 与原物体相似的形状，但会产生缩短或延长。
正投影的应用
园林规划设计
在园林规划设计中，设计师可以 使用正投影将三维的园林元素在 二维图纸上进行表达，便于规划
适合三维建模和渲染的软件，广泛应用于园林、建筑等领域。
Photoshop
图像处理软件，常用于后期处理和排版。
制图软件基本操作
文件管理
新建、打开、保存文件等基本操作。
绘图工具
直线、圆、矩形等基本绘图工具的使 用。
修改工具
移动、复制、旋转、缩放等基本修改 工具的使用。
图层管理
新建、删除、隐藏、锁定图层等操作 。
左视图
物体在侧面投影面上所得的视图
俯视图
物体在顶面投影面上所得的视图
三视图的形成
将物体置于三投影面 体系中，保持物体与 投影面相对位置不变
主视图、左视图和俯 视图之间保持长对正 、高平齐、宽相等的 原则
分别向三个投影面作 正投影，即得到三视 图
三视图的应用
园林制图试题及答案
园林制图试题及答案《园林制图》分为几何体平面图制图、园林工程制图、AutoCAD辅助园林工程制图3个项目16个任务：每个项目通过项目导入、主要任务、项目小结、项目测试四部分组织内容，每一个任务包括任务目标、任务准备、任务实施三方面内容。
项目1主要任务有：绘制标准图框、绘制几何体的三面投影图、按比例绘制几何体的三面投影图、绘制几何体轴测图；项目2主要任务有：绘制园林植物种植设计施工图、园林竖向设计图、园路园桥设计施工图、园林建筑平立剖面图、园林工程设计施工图；项目3主要任务有：AutoCAD绘制园林小品的三面投影图、园路园桥设计施工图、园林建筑平立剖面图、园林竖向设计图、园林植物种植图、园林工程图和AutoCAD图形输出。
姓名： [填空题] *_________________________________班级： [填空题] *_________________________________1.园林建筑工程制图中主要可见轮廓线应用（）绘制。
(单选题) [单选题] *A、粗实线(正确答案)B、中实线C、细实线D、虚线2.图样的比例的符号为“：”，比例应以（）表示。
(单选题) [单选题] *A、黑体字B、汉字C、仿宋体D、阿拉伯数字(正确答案)3.在薄板板面标注板厚尺寸时，应在厚度数字前加厚符号（）。
(单选题) [单选题] *A、“G”B、“R”C、“f”C、“f”D、“t”(正确答案)4.尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离不开图样轮廓线不小于2mm，另一端宜超出尺寸线（）。
(单选题) [单选题] *A、2~3mm(正确答案)B、2mmC、3mmD、3~4mm5.标注球的半径尺寸时，应在尺寸数字前加注符号“（）”。
(单选题) [单选题] *A、RB、SC、ΦD、SR(正确答案)6.直线(或平面图形)平行于投影面，其投影反映实长(或平面实形)是属于正投影的基本特性的（）。
(单选题) [单选题] *A、实形性(正确答案)B、相仿性C、从属性D、积聚性7.直线(或平面图形)垂直于投影面，其投影积聚为一点(或一直线)是属于正投影的基本特性的（）。
园林工程制图—投影知识
25
20
15
25
20 15
25 20 15
4、平行投影的基本性质
1）从属性与定比性
从属性——直线上的点的 投影仍在直线的投影上。
定比性—— 点C分线段A B所成两线段长度之比等于该 两线段的投影长度之比，即： AC：CB = ac：cb。
2) 平行性不变
两平行直线的投影仍互相平行。若已知AB∥CD ，必 有 ab∥cd。
投影的基本知识
——投影基本原理
一、投影的基本概念
问题的提出： 如何用二维平面图反映三维实体？ 解决要求： 1) 一一对应性 2）直观性 3）度量性
解决方法：
投影法 用平面图形表达空间形体的方法
1、成影现象:
什么是影子？ 一个物体在光源的照 射下，在地面或墙面上 留有的阴影
光源 光线 被投影物体 影子
3) 显实性
若线段或平面图形平行于投影面，则其投影反映实长或实形。 已知 DE∥P 面，必有 DE = de； 已知△ABC∥P 面，必有△ABC ≌ △abc。
4) 积聚性 若线段或平面图形垂直于投影面，其投影积聚为一
点或一直线段。 已知ＤＥ⊥Ｐ面，则直线DE投影积聚为一点。 已知△ＡＢＣ⊥Ｐ面，则△ＡＢＣ积聚为直线段。
投射线透过物体，向选定的平面进行投射，并在 该面上得到图形的方法——投影法。
（2）投影法分类
斜投影法
正投影法
中心投影法
平行投影法
投射线透过物体，向选定的平面进行投射，并在该面上得 到图形的方法——投影法。
中心投影法 (投射中心为一点)
物体位置改 变，投影大小 也改变。
投影特性:
投射中心、物体、投影面三者之间的相对距离对投影 的大小有影响。
园林制图与识图试题库及答案
《园林制图与识图》试题库（400分）一、填空题（每一小空1分，共80分）1、在植物立面画法中树木的表现有、、的三种形式。
2、若用A4幅面绘图 c为 mm ，a 为 mm ；若用A4幅面绘图 c为 mm ，a 为 mm 。
3、在园林制图中互相平行的图线，其间隙不宜小于 mm。
4、标高和总平面图中所用的单位为，其他尺寸均以为单位。
5、索引符号用10 mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示，下侧表示。
6、三面正投形图是指、、。
7、园林植物的分类，根据其特性分为、、、、、和七大类。
8、在绘制园林植物平面图时，落叶树种与常绿树种绘制有所不同，常绿树种平面图内常加。
9、园林图纸分和。
10、请例举出在园林创作中6种常用的山石、、、、、。
11、等高线法，两相邻等高线切面之间的垂直距离 h 叫；在水平投影图中两相邻等高线之间的垂直距离称为。
12、水面平面表示法有、、、，其中在总平面图中最常用。
13、在建筑立面图中，其中的必须要有。
14、作图中在对圆的半径进行标注时，数字前要加符号。
15、园林图纸分和。
16、若用A2幅面绘图 c为 mm ，a 为 mm ；若用A4幅面绘图 c为 mm ，a 为 mm 。
17、在园林制图中互相平行的图线，其间隙不宜小于 mm。
18、标高和总平面图中所用的单位为，其他尺寸均以为单位。
19、索引符号用10 mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示，下侧表示。
20、三面正投形图是指、、。
21、园林植物的分类，根据其特性分为、、、、、和七大类。
22、在绘制园林植物平面图时，落叶树种与常绿树种绘制有所不同，常绿树种平面图内常加。
23、在植物立面画法中树木的表现有、、的三种形式。
24、请例举出在园林创作中6种常用的山石、、、、、。
25、等高线法，两相邻等高线切面之间的垂直距离 h 叫；在水平投影图中两相邻等高线之间的垂直距离称为。
26、水面平面表示法有、、、，其中在总平面图中最常用。
园林制图与识图试题第三节 基本体投影
第三节基本体投影
一、填空：
1．把组成建筑形体的各个简单形体称为_________。
2．基本几何形体按照其表面的组成通常分为__________和__________两大类。
3．在曲面上定点方法一般有___________和___________两种。
4．基本体的三视图按_________投影法绘制,并采用第______________角投影法。
二、判断题：
1．表达圆柱体时最少需要两个视图来绘制,一个视图是不够的。
A对B错
2．基本体表面上某一点的某面投影是否可见取决图于该点所在的表面投影是否可见。
A对B错
3．画三视图时遵循的“高平齐，宽相等，长对正”的原则，简单地讲就是长宽高分别相等。
A对B错
4．左视图表示从形体左方向右看的形状和高度、宽度方向的尺寸及上下、左右方向的位置。
A对B错
5．曲面体是指全部由曲面围成的几何体。
A对B错
6．三视图中的类似形通常就是指几个图形相似，对应边应成比例。
A对B错
三、完成平面立体的第三投影及其表面上线段的三面投影：
四、补全回转体第三投影，并求表面上各点的其余二面投影：
第三节基本体投影（答案）
一、填空
1 基本几何形体
2 平面立体曲面立体
3 素线法纬圆法
4 正一
二、判断
1 ×，
2 √，
3 ×，
4 ×，
5 ×，
6 ×
三、完成平面立体的第三投影及其表面上线段的三面投影：
四、补全回转体第三投影，并求表面上各点的其余二面投影：。
投影基础知识考试练习题
投影基础知识考试练习题一、选择题1. 投影是指将三维物体映射到二维平面上。
那么以下哪个选项最能够准确地描述投影的特点？A. 投影是一种将物体从三维空间映射到二维平面的方法。
B. 投影是一种将物体从二维平面映射到三维空间的方法。
C. 投影是一种将物体从平面映射到曲面的方法。
D. 投影是一种将物体从曲面映射到平面的方法。
2. 在投影中，视点的位置对投影结果有重要影响。
以下哪个选项最能够准确地解释视点的作用？A. 视点决定了投影的方向和大小。
B. 视点决定了投影的颜色和纹理。
C. 视点决定了投影的形状和尺寸。
D. 视点决定了投影的位置和角度。
3. 在投影中，投影平面的选择会影响投影结果的形状和特征。
以下哪个选项最能够准确地描述投影平面的选择原则？A. 投影平面应尽可能与物体垂直，以保持准确的比例关系。
B. 投影平面应与物体平行，以保持投影结果的形状一致。
C. 投影平面的选择不影响投影结果的形状和特征。
D. 投影平面的选择主要根据美观和实际需求来确定。
4. 在投影中，投影类型的选择会决定投影结果的表现形式。
以下哪个选项最能够准确地解释投影类型的选择原则？A. 投影类型的选择应根据物体的形状和结构来确定。
B. 投影类型的选择应根据投影平面的位置和角度来确定。
C. 投影类型的选择应根据投影结果的需求和用途来确定。
D. 投影类型的选择不会影响投影结果的表现形式。
二、判断题1. 在投影中，正交投影和透视投影是两种不同的投影类型。
( √ / × )2. 正交投影中，物体在投影平面上的形状和大小与物体的实际形状和大小一致。
( √ / × )3. 透视投影中，物体在投影平面上的形状和大小与物体的实际形状和大小不一致。
( √ / × )4. 在投影中，投影平面与物体垂直时，投影结果会出现形变。
( √ / × )三、简答题1. 解释正交投影和透视投影的区别。
正交投影是一种将物体从三维空间映射到二维平面的投影方式，它保持了物体在投影平面上的形状和大小与物体实际形状和大小一致。
(完整版)园林制图题及答案
制图题答案
一、填空题（每题1分，共10分）
1、在机械制图选线型中，可见轮廓线用实线线，不可见轮廓线用虚线线，中心线、对称线则用单点划线。
2、三视图的投影规律为：主视俯视长对正，主视左视高平齐，俯视左视宽相等。
3、尺寸的三要素是：_尺寸线 ____、____尺寸界线 ____和尺寸数字。
4、平面图形上的尺寸，按作用可分为_ 定形尺寸__尺寸和_ 定位尺寸_ 尺寸。
二、判断题（每题2分，共10分）
1、图样上所标注的尺寸是机件的实际尺寸。
（√）
2、组合体尺寸标注的基本要求是：正确、完整、清晰。
（√）
3、在尺寸标注中轮廓线可以作为尺寸线。
（×）
4、图样中书写汉字，字体应写成长正楷。
（×）
5、在尺寸标注中C2代表的倒角是2×45°。
（√）
四、已知立体的主、俯视图，请选择正确的左视图，将正确的答案填在括号内（每题3分，共15分）
五、根据已知视图补画漏线。
（10分）
六、根据视图想象立体形状，并标注尺寸（量取图形尺寸，取整数）。
（共10分）
七、根据立体图补画另两个视图（高度尺寸自定）。
（共20分主视图10分、左视图10分）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章第一节投影基础
一：填空：
1．投影可分为______和______两类。
2．平行投影可分为_______和_______两类。
3．平行投影的基本性质有从属性、________、定比性_______、________。
4．透视投影是用________投影法绘制的________面投影图。
二：选择：
1．轴测投影是用_______投影法绘制的单面投影图。
A 正投影
B 斜投影
C 平行投影
D 中心投影
2．建筑施工的主要图样是__________。
A 轴测投影
B 多面正投影
C 透视投影
D 标高投影
3. 投射方向垂直于投影面,所得到的平行投影称为_______。
A 正投影
B 斜投影
C 平行投影
D 中心投影
第二章第一节投影基础（答案）
一、填空
1 中心投影平行投影
2 正投影斜投影
3 平行性显实性积聚性
4 中心单
二、选择
1 C
2 B
3 A。
