EI 惰性气体灭火系统
依爱EIN70型气体灭火控制系统安装使用说明书
JB-QB-EIN70型气体灭火控制系统安装使用说明书安装、使用产品前，请仔细阅读使用说明书蚌埠依爱消防电子有限责任公司非常感谢您选择、使用蚌埠依爱消防电子有限责任公司生产的EIN系列气体灭火控制器及其配套产品！本产品专用于各类气体灭火系统。
为方便您使用，请仔细阅读本手册，我们将以最大限度满足您的需求为己任，为您提供高品质的消防报警产品，同时带给您一流的售后服务。
我们的一贯宗旨是“技术先进、质量优良、服务周到”，提供满意的产品和服务是我们对用户的承诺，我们竭诚欢迎您的垂询，垂询电话：服务咨询、传真网址电子信箱地址安徽省蚌埠市长征路726号邮编 233006本手册介绍了蚌埠依爱消防电子有限责任公司生产的JB-QB-EIN70型气体灭火控制器及其配套产品的工作原理、性能特点、技术指标、结构尺寸、使用方法、注意事项等，以帮助您尽快熟悉和掌握该控制器的操作方法和使用要点。
请仔细阅读本手册，并正确按照书中指导操作。
由于时间紧迫和笔者水平有限，本手册错误和疏漏之处在所难免，恳请各位用户批评指正！由于我们的工作失误给您造成的不便，我们深表歉意。
声明:本手册是JB-QB-EIN70型气体灭火控制系统用户手册第一版,版本号。
本手册中的内容如有变更，恕不另行通知。
本手册内容及所用术语解释权属于蚌埠依爱消防电子有限责任公司。
本手册版权属于蚌埠依爱消防电子有限责任公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，违者蚌埠依爱消防电子有限责任公司保留对侵权者追究法律责任的权利。
一、JB-QB-EIN70型气体灭火控制器 (1)1．概述 (1)概述 (1)使用要求 (1)2．技术参数和结构特征 (2)工作原理 (2)技术特征 (2)面板布局及外形尺寸 (3)3．安装、接线 (3)安装 (3)接线盘及接线说明 (4)布线要求 (6)4．操作使用说明 (6)键盘/显示说明 (6)4.1.1指示灯 (7)4.1.2按键 (7)4.1.3紧急灭火启动按键 (8)4.1.4报警显示 (8)菜单操作........................................................................................ (8)4.2.1设置子菜单 (9)4.2.2查询子菜单 (12)4.2.3编程子菜单 (13)4.2.4打印子菜单 (14)4.2.5测试子菜单 (14)气体灭火系统相关设备的接线方法及使用说明 (15)4.3.1跳线器说明 (15)4.3.2探测器的接线及相关说明 (15)4.3.3现场启动按钮的使用及接线方法 (16)4.3.4现场停止按钮的使用及接线方法 (16)4.3.5放气阀、驱动阀等气体灭火启动设备的接线方法 (16)4.3.6选择阀的接线方法 (17)4.3.7放气门灯的接线方法 (17)4.3.8声光报警装置的接线方法 (17)4.3.9与其它火灾报警系统相连 (17)4.3.10手动/自动控制状态、远程控制的用法 (17)4.3.11控制器自带的紧急灭火按钮用法 (17)5. 调试 (17)开机前检查及调试准备 (17)开机 (18)部件统计 (18)地址设定 (18)编程 (18)功能试验 (18)6．维护、保养及故障处理 (19)维护、保养 (19)常见故障分析与排除 (19)附录 1 打印机的换纸方法及注意事项 (19)二、J-EI6066型放气指示灯....................................................................................... (20)1．概述............................................................................................. . (20)2．技术指标............................................................................................. .. (20)3．安装尺寸............................................................................................. .. (20)4．安装说明........................................................................................... (20)三、J-EI6067型放气指示灯....................................................................................... (20)1．概述............................................................................................. . (20)2．技术指标............................................................................................. .. (20)3．安装尺寸............................................................................................. .. (20)4．安装说明........................................................................................... (20)四、J-EI6068型手动/自动转换开关...................................................................................... .. (21)1．概述............................................................................................. (21)2．主要技术指标............................................................................................. .. (21)3．外形及安装尺寸............................................................................................. . (21)4．安装与接线............................................................................................. .. (22)五、点型光电感烟火灾探测器 (22)1．概述....................................................................................... (22)2．结构特征及工作原理....................................................................................... .. (22)3．技术特征....................................................................................... . (23)4．安装与接线....................................................................................... (23)5．使用与操作....................................................................................... (24)6．常见故障及排除方法....................................................................................... .. (25)7．维护保养....................................................................................... . (25)8．适用场所....................................................................................... . (25)六、点型感温火灾探测器 (2)51．概述....................................................................................... (25)2．结构特征及工作原理....................................................................................... .. (26)3．技术特征....................................................................................... . (26)4．安装与接线....................................................................................... (26)5．使用与操作....................................................................................... (26)6．常见故障及排除方法....................................................................................... .. (27)7．维护保养....................................................................................... . (27)8．适用场所....................................................................................... . (27)七、J-6008型火灾探测器底座....................................................................................... . (28)1．性能特点....................................................................................... . (28)2．外形及安装尺寸....................................................................................... . (28)3．安装与接线....................................................................................... (28)4．注意事项....................................................................................... . (28)八、J-EI6032型中继模块....................................................................................... . (29)1．概述....................................................................................... (29)2．结构特征及工作原理....................................................................................... .. (29)3．技术特征....................................................................................... . (29)4．安装与接线....................................................................................... (30)5．使用与操作....................................................................................... (31)6．常见故障及排除方法....................................................................................... .. (31)7．维护保养....................................................................................... . (32)8．适用场所....................................................................................... . (32)一、JB-QB-EIN70型气体灭火控制器1．概述概述JB-QB-EIN70型气体灭火控制器主要用于各种有管网或无管网式二氧化碳、七氟丙烷、三氟甲烷、IG-541、SDE等气体灭火系统，可直接连接智能感烟、感温火灾探测器，亦可通过智能非编码探测器接口（中继模块）连接非编码火灾探测器，进行火灾报警；通过区控接线板和内部继电器控制气体灭火设备及有关警报装置。
IG541气体灭火系统详述
IG541气体灭火系统详述IG541惰性气体灭火系统是我厂主厂房区域和厂区内各配电间、电气设备及网络设备间的重要灭火设备。
一、系统概述（一）系统组成灭火剂储瓶：与灭火剂容器阀相连接。
启动气体储瓶：用于储存启动气体(氮气)与电磁启动装置相连。
灭火剂储瓶容器阀：装于灭火剂储瓶上，其上设有机械应急启动装置、安全泄压装置以及安全保险机构，可有效防止人为误操作。
电磁启动装置：由电磁驱动器和启动容器阀组成，安装在启动气体储存容器上。
具有手动和电动两种启动方式。
启动后喷出的高压启动气体的压力能依次打开选择阀和容器阀，释放灭火剂。
灭火剂单向阀：安装在压力软管和集流管之间，防止灭火剂从集流管向灭火剂储瓶倒流。
气体单向阀：安装于启动管路上，控制启动气体的气流方向，进而启动特定的阀门。
选择阀：一端与集流管相连，一端与灭火剂输送管道相连。
对应每个防护区各设一个选择阀，平时关闭火灾发生时，顺序开启选择阀和容器阀。
安全泄压阀：安装于集流管上，当集流管内的灭火剂压力升高到规定的压力时泄压膜片破泄压。
压力讯号器：安装在选择阀下游的灭火剂输送管道上，释放灭火剂使其动作，并将灭火剂释放信号反馈到灭火控制器。
低泄高密阀：安装在启动管道上，用于排放意外泄露至启动管路的气体，防止系统因启动气体慢性泄露引发误动作。
正常启动时，该装置自动关闭。
压力软管：用于连接灭火剂容器阀和灭火剂单向阀，起到压力缓冲的作用。
集流管：为灭火剂储瓶和选择阀之间所有管道。
减压装置：装于集流管和选择阀之间。
启动管路：用于输送启动气体的管路。
启动气体：启动气体采用纯氮，将纯氨按照6MPa压力充装至启动气体储瓶内，当启动气体储瓶上的电磁启动装置动作后，储瓶内的高压氮气释放，并通过启动管路依次打开选择阀和灭火剂储瓶的容器阀等装置战启动气体灭火系统，实施灭火。
（二）工作原理IG541是一种无色、无味、无毒、不导电的压缩气体，药剂由52%氮气、40%氩气和8%二氧化碳混合而成，来源丰富，药剂在喷放时不会发生相变，不会引起温度骤变，不会形成遮挡视线的雾状物，所以可用于有人工作的场所。
2024年气体灭火系统分类和组成(3篇)
2024年气体灭火系统分类和组成随着科技的不断发展，气体灭火系统作为一种高效、环保、可靠的灭火方式，在2024年将有更多的应用和发展。
根据灭火剂的种类和使用方式，气体灭火系统可以分为固定式气体灭火系统和便携式气体灭火系统。
下面，我将详细介绍这两种气体灭火系统的分类和组成。
一、固定式气体灭火系统固定式气体灭火系统是应用最广泛的一种气体灭火系统，主要用于固定场所的消防灭火。
根据灭火剂的类别不同，固定式气体灭火系统可以分为以下几种。
1. 惰性气体灭火系统惰性气体灭火系统采用惰性气体作为灭火剂，常见的有氮气、氩气、氦气等。
惰性气体灭火系统主要是通过将惰性气体注入被保护空间，使氧气浓度降低，达到灭火的目的。
惰性气体具有不导电、不腐蚀、不污染等特点，适用于电子设备、计算机机房、通信设备等敏感设备的灭火。
2. 卤代烷类气体灭火系统卤代烷类气体灭火系统利用卤代烷类化合物作为灭火剂，常见的有FM200、HFC227ea等。
卤代烷类气体灭火系统主要是通过化学反应抑制火焰的传播，并降低燃烧过程中的温度，从而达到灭火的目的。
由于卤代烷类气体具有高效、无污染、无残留等特点，适用于计算机机房、文档室、仓库等场所的灭火。
3. 二氧化碳气体灭火系统二氧化碳气体灭火系统是一种传统的气体灭火系统，广泛应用于机房、变电站、船舶等场所。
二氧化碳气体灭火系统利用二氧化碳作为灭火剂，通过增加空间内二氧化碳浓度，抑制火焰的燃烧，达到灭火的目的。
二氧化碳气体具有高效、无污染、无残留等特点，但也存在一定的危险性，需要慎重使用。
固定式气体灭火系统通常由以下几个组成部分组成。
1. 储存容器储存容器是固定式气体灭火系统的核心组成部分，用于储存灭火剂。
根据灭火系统的要求和场所的实际情况，储存容器可以选择钢瓶、压力罐等不同类型。
2. 管道系统管道系统是固定式气体灭火系统的输送通道，用于将储存容器内的灭火剂输送到被保护的空间。
管道系统通常需要经过严格设计和布置，以确保灭火剂能够在短时间内覆盖到整个被保护空间。
惰性气体防灭火系统工艺流程
惰性气体防灭火系统工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!惰性气体防灭火系统工艺流程惰性气体防灭火系统是一种广泛应用于各种场所的消防设备，其工艺流程如下：一、设计阶段1. 确定系统类型：首先需要确定惰性气体防灭火系统的类型，如CO2系统、FM200系统等，根据场所性质和使用要求进行选择。
EI-6001QT气体灭火控制系统安装使用说明书(简单)
EI-6001QT型气体灭火控制系统使用说明书1．操作使用说明1.1键盘/显示说明1.1.1指示灯1) 主面板指示灯2) 区控面板指示灯和数码管1.1.2按键1) 主面板按键2) 区控面板按键1.1.3紧急灭火启动按键每个区设有1个自锁式紧急灭火启动按键，在无法自动启动或在其它紧急状态下（应具有24V 电源），可压碎按键的玻璃后，再按下按键，直接启动喷洒控制阀，实施紧急灭火；在控制器运行正常时，按下该按键还可启动声光报警设备，其它区的选择阀也可关闭。
1.1.5报警显示气体灭火控制器正常运行时，系统运行指示灯闪亮，液晶显示“运行正常”及当前日期、时间（如图所示），1分钟之内无新的故障信息和按键操作时，液晶显示关闭。
当气体灭火控制器检测到探测器报火警时，液晶显示火警信息，第1行显示火警总数及首火警信息，第2、3行显示当前报警信息。
如图所示。
当有多条火警显示信息时，可通过【↑】、【↓】键翻看其它火警信息，当不操作按键时，液晶会自动循环显示全部报警信息。
第一行“总数：003”表示当前火警总数；“首火警：001”表示首火警的地址号；第二行“火警：003-002”现在显示的信息为第2个火警（即003表示总数，002表示序号），“01层”表示火警发生的楼层。
第三行“03房”表示火警发生的房间；“003号”表示火警部件的地址编号；“光电”表示火警的部件类型为光电感烟探测器；“16：33”表示火警发生的时间（小时、分钟）。
当操作菜单时，显示菜单项，除首火警外其它信息不显示。
4.2 菜单操作系统正常运行后，当按下【菜单】键，液晶弹出菜单操作窗口，提示输入密码，如图所示：液晶显示屏只显示4行菜单，如果菜单超过4行，在左下角有“↓”指示，表示该级菜单超过4行，可以通过箭头翻到下一页菜单，在进入下一页菜单后，再菜单左上角有“↑”提示。
为简化起见，下面的示例中显示该级全部菜单。
如图所示。
此时，通过光标移动键和【确认】、【返回】键选择操作类型，【↑】键为光标条上移,【↓】键为光标条下移；【返回】键为返回上一级操作，【确认】键为选中当前菜单。
气体灭火系统介绍

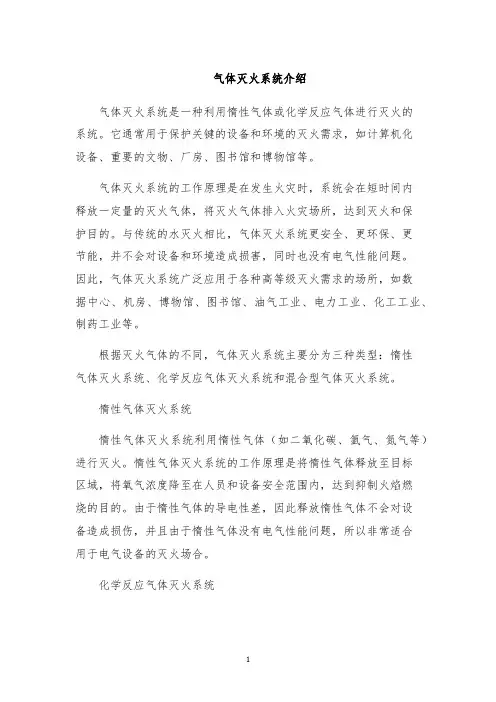

气体灭火系统介绍气体灭火系统是一种利用惰性气体或化学反应气体进行灭火的系统。
它通常用于保护关键的设备和环境的灭火需求，如计算机化设备、重要的文物、厂房、图书馆和博物馆等。
气体灭火系统的工作原理是在发生火灾时，系统会在短时间内释放一定量的灭火气体，将灭火气体排入火灾场所，达到灭火和保护目的。
与传统的水灭火相比，气体灭火系统更安全、更环保、更节能，并不会对设备和环境造成损害，同时也没有电气性能问题。
因此，气体灭火系统广泛应用于各种高等级灭火需求的场所，如数据中心、机房、博物馆、图书馆、油气工业、电力工业、化工工业、制药工业等。
根据灭火气体的不同，气体灭火系统主要分为三种类型：惰性气体灭火系统、化学反应气体灭火系统和混合型气体灭火系统。
惰性气体灭火系统惰性气体灭火系统利用惰性气体（如二氧化碳、氩气、氮气等）进行灭火。
惰性气体灭火系统的工作原理是将惰性气体释放至目标区域，将氧气浓度降至在人员和设备安全范围内，达到抑制火焰燃烧的目的。
由于惰性气体的导电性差，因此释放惰性气体不会对设备造成损伤，并且由于惰性气体没有电气性能问题，所以非常适合用于电气设备的灭火场合。
化学反应气体灭火系统化学反应气体灭火系统利用化学反应气体（如七氟丙烷、六氟丙烷、三氯氧烷等）进行灭火。
化学反应气体灭火系统的工作原理是将化学反应气体释放至目标区域，随着气体与空气中的火焰相互作用，快速产生充满整个火灾区域的高压蒸汽和高温气体，灭火效果非常好。
同样，由于化学反应气体的导电性差，因此也适用于电气设备的灭火场合。
混合型气体灭火系统混合型气体灭火系统是将多种气体混合产生的灭火气体用于灭火。
混合型气体灭火系统一般选择两种（或多种）气体混合，以达到更好的灭火效果。
灭火效果可根据需要进行调整。
如果需要灭火的场所变化较大，比较适合使用混合型气体灭火系统。
总结来说，气体灭火系统的优点包括：安全可靠、灭火速度快、灭火效果好、对设备和环境无害、环保节能等。
惰性气体防灭火技术
㈠惰性气体防灭火原理惰性性气体防灭火就是将不能助燃也不能燃烧的惰性气体注入已经封闭或有自燃危险的区域，降低其氧气的浓度，从而使火区中氧气不足而将火源熄灭，或者使采空区中因氧气不足而使遗煤不能氧化自燃。
惰性气体防灭火关键是控制火区的氧气含量，对于不同的场合，不同的惰化过程，氧浓度的控制标准也不相同。
例如：灭明火时，应使氧气含量小于15%；防止采空区遗煤自燃，氧气含量应小于7%～10%。
㈡氮气防灭火如上所述，氮气是空气中的主要成分，因此是一种取之不尽，用之不竭的气体。
加上它具有无毒、无臭和易于与空气混合（相对密度接近于1）等优良特性，所以是一种理想的防灭火惰气。
根据氮气的状态，可将氮气防灭火分为气氮防灭火和液氮防灭火两种方法。
1、气氮防灭火气氮防灭火，即利用上述井下移动式制氮设备生产的氮气，或地面制氮厂制取的通过管道送入井下的氮气进行防灭火工作。
现主要是在煤矿应用的制氮技术有膜分离、变压吸附和深冷式等制氮技术，其产氮量350m3/h～1000m3/h，将氮气注入采空区或有煤炭可能自燃的区域，使之惰化而失去自燃特性，称之为氮气防灭火技术。
氮气灭火的工艺比较简单，通过管路向封闭火区大量灌注氮气即可，根据防火工作的实际需要，氮气防火可针对工作面的采空区进行，也可以针对相邻工作面采空区进行。
（1）向采空区后部注氮。
当自燃发火的危险主要来自生产工作面的后部采空区时，应该取向工作面后部向本工作面后部采空区注入氮气的防火方法。
对于采用U型通风方式的采面，应将注氮管辅设在进风平巷中，注氮释放口开设在后部采空区中的进风平巷一侧，以利用通风压力使氮气流入采空区中，如图2—9所示。
工作面后部采空区的注氮，可以采用连续注氮方式，也可以利用间断注氮方式，应根据注氮强度（即流量）和采空区中气体成分变化情况等综合确定并及时调整。
在注氮的日常管理中，应注意下列问题。
①注氮量的多少，应根据采空区的气体成分来确定，以距工作面20米处采空区中的氧气浓度天有不大于10%作为确定的标准。
2024年气体灭火系统工作原理及控制方（三篇）
2024年气体灭火系统工作原理及控制方气体灭火系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式，但其工作原理却因其灭火剂种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相同，下面列举部分气体灭火系统分别进行介绍。
一、系统工作原理（一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与惰性气体灭火系统平时，系统处于准工作状态。
当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。
另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力开关的信号未反馈，则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。
（二）外储压式七氟丙烷灭火系统控制器发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时加压单元气体瓶组的容器阀，加压气体经减压进入灭火剂瓶组，加压后的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火。
二、系统控制方式气体灭火系统具体控制过程见图3-6-4控制流程图所示。
图3-6-4控制流程图（一）自动控制方式本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。
控制器上有控制方式选择锁，当将其置于自动位置时，灭火控制器处于自动控制状态。
当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。
大唐南京发电厂IG541惰性气体灭火系统操作规程及管理规定
编号：SM-ZD-25113大唐南京发电厂IG541惰性气体灭火系统操作规程及管理规定Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改大唐南京发电厂IG541惰性气体灭火系统操作规程及管理规定简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。
文档可直接下载或修改，使用时请详细阅读内容。
我厂三套IG541惰性气体灭火系统是主厂房区域和继保楼内各开关室和电气设备间、网络设备间的重要灭火设备，为保护好该系统设备，特制定本操作规程及管理规定。
一、操作规程IG541惰性气体灭火系统具有自动启动、手动启动和机械应急启动功能。
（一）当系统接收到来自火灾报警器的火警信号时，会自动启动系统喷射气体灭火。
（二）当自动启动功能失灵时，可以用手压破各防护区旁控制箱上的“启动”按钮保护层，按启动按钮进行手动操作灭火。
（三）当自动控制和手动控制失灵或不能实施时，采用机械应急操作。
机械应急操作有二种方法：1、人工开启对应防护区的启动瓶组上的手动启动装置，即可对该防护区实施灭火。
2、如果该防护区启动瓶组内气压不足时，人工开启对应防护区所属的灭火剂瓶组的手动启动装置（先导阀上的手动启动手柄）。
二、管理规定（一）消防专职和专业消防员负责全厂IG541惰性气体灭火系统的日常管理工作。
（二）各钢瓶间应保持清洁、干燥、通风，照明良好，无关人员非经过允许不得进入。
惰性气体灭火系统消防资料
惰性气体灭火系统消防资料1. 简介本文档旨在提供有关惰性气体灭火系统的消防资料。
惰性气体灭火系统是一种常见的灭火设备，可用于保护各种场所的贵重设备和人员安全。
以下是有关该系统的重要信息。
2. 工作原理惰性气体灭火系统通过在火灾发生时释放惰性气体来抑制燃烧反应，从而灭火。
惰性气体是指不易与燃烧物质发生化学反应的气体，如二氧化碳、氮气等。
这些气体通过降低燃烧区域的氧气浓度，阻断燃烧链反应，从而达到灭火的效果。
3. 应用场所惰性气体灭火系统适用于各种场所，包括但不限于以下领域：- 电力设备室- 电信设备室- 控制室和操作室- 数据中心- 化学实验室- 机房和服务器房4. 优势和局限性惰性气体灭火系统具有以下优势：- 快速灭火：惰性气体可以迅速覆盖整个灭火区域，从而有效地扑灭火源。
- 无残留物：惰性气体不残留于灭火区域，对设备和环境无腐蚀和损害。
- 适用范围广：适用于各种类型的火灾，包括电气火灾和可燃物火灾。
然而，惰性气体灭火系统也有一些局限性：- 需要高度技术操作：安装和维护惰性气体灭火系统需要专业知识和技能。
- 不适用于人员密集的区域：惰性气体可能对人员产生窒息的风险，因此不适用于人员密集的场所。
5. 安全注意事项使用惰性气体灭火系统时，需要注意以下安全事项：- 确保设备和的正常工作和维护。
- 配备适当的报警和监控系统，以便在火灾发生时及时采取措施。
- 合理规划灭火区域和喷放气体的位置，以确保灭火效果。
6. 总结惰性气体灭火系统是一种常见的消防设备，通过释放惰性气体来抑制火灾，保护贵重设备和人员安全。
它具有快速灭火、无残留物等优势，但需要高度技术操作，并不适用于人员密集的区域。
在使用时，需要注意相关的安全事项。
以上是对惰性气体灭火系统的消防资料的简要介绍。
更多详细信息，请参考相关的技术文献和规范标准。
消防工程师必考-气体灭火系统
气体灭火系统（重点）气体系统是传统的4大固定式灭火系统之一（水、气体、泡沫、干粉）应用广泛，具有灭火效率高、灭火速度快、保护对象无污损等优点。
气体系统一般根据灭火介质命名，目前常用气体系统有CO2系统、七氟丙烷~、IG-541或混合气体~、热气溶胶预制灭火系统1节：气体系统“分类、灭火机理”一、气体系统“分类”★★★（1）按“灭火剂”CO2~、卤代烷烃~七氟丙烷等、惰性气体~IG-541~（N250%、Ar40%、CO210%）、IG-55~（N250%、Ar50%）、IG-100~（N2100%）、IG-01~（Ar100%）《N5Ar4二氧10》（2）按“结构特点”（安装结构）1）无管网~（预制）又分为柜式、悬挂式2种气体灭火装置，适用于较小的、无特殊要求的防护区2）管网~又分为组合分配、单元独立2种系统①组合分配系统是指用1套灭火系统储存装置同时保护≥2个防护区或保护对象的气体灭火系统。
组合分配系统的灭火剂设计用量按最大的1个防护区或保护对象来确定，如某个防护区需要灭火时，通过选择阀、容器阀等控制定向释放灭火剂。
该系统的优点是储存容器数和灭火剂可大幅减少，有较高应用价值。
组合分配系统启动时，选择阀应在容器阀开启“前or同时”打开②单元独立系统是指用1套灭火系统储存装置保护1个防护区的灭火系统。
一般来说，用单元独立系统保护的防护区，在位置上是单独的，离其它防护区较远而不便于组合或2个防护区相邻，但有同时着火的可能。
当1个防护区包括≥2个封闭空间时，也可用1个单元独立系统，但设计必须做到系统储存的灭火剂能够满足这几个封闭空间同时灭火的需要，并能同时供给各自所需灭火剂量。
当2个防护区需要灭火剂量较多时，也可采用≥2套单元独立系统保护1个防护区，但设计必须做到这些系统同步工作（3）按“应用方式”（类似“细水雾”）1）全淹没~是指在规定时间内，向防护区喷射一定浓度的气体灭火剂，并使其均匀地充满整个防护区的灭火系统,火灾时，喷射的灭火剂与空气的混合气体迅速在此空间内建立有效扑灭火灾的灭火浓度，并将灭火剂浓度保持一段所需要的时间，喷头应均匀布置在防护区的“顶部”，即通过灭火剂气体将封闭空间淹没实施灭火。
EI 惰性气体灭火系统
EI 惰性气体灭火系统EI 惰性气体灭火系统EI（中国）惰性气体灭火系统产品系列是最为全面，拥有IG01氩气、IG100氮气、IG55氮气氩气混合气体、IG541混合气体全套产品线。
一、EI（中国）IG系列惰性气体系统介绍EI（中国）惰性气体灭火系统包括IG01氩气灭火系统、IG100氮气灭火系统、IG55氮气氩气混合气体灭火系统、以及IG541混合气体灭火系统。
EI（中国）生产的IG系列惰性气体灭火系统使用氮气、氩气和二氧化碳作为灭火药剂气体：这三种惰性气体作用于火灾时，将防护区内的氧气浓度从20.9%降低到15%，从理论上来说，15%的氧气浓度是火灾熄灭的临界值。
IG惰性气体灭火系统是全淹没灭火系统，惰性气体在防护区内将达到完全饱和的状态。
•惰性气体系统特点：灭火剂为洁净气体，可长期使用，没有淘汰风险氮气、氩气是空气中的组成部分，是环境友好气体，灭火后又回归大气，不破坏臭氧层，不产生温室效应。
既不受“蒙特利尔协议”的限制，也不受“京都议定书”的限制，没有被淘汰的风险，可长期使用。
灭火剂来源广泛，市场接受程度高氮气、氩气直接从空气中提取，成本低，来源广泛，市场接受程度高。
对贵重仪器、设备、资料无损害物理式灭火，无腐蚀，无毒，不导电，不产生分解物，不腐蚀设备。
灭火后，灭火剂没有任何残渣或残留物，火灾现场易于清理。
对人的生命不构成威害可安全用于有人员的场合，惰性气体灭火剂喷放时，不产生白雾，视野清晰。
全淹没系统主要用于密闭空间内的消防防护，扑灭房间内部或者机器设备装置发生的火灾威胁；因此，可以根据密闭空间的体积大小，确定所使用的灭火药剂的数量。
当同时出现感温探测器、感烟探测器报警信号时，该区声光报警器发出声光报警，同时停止通风设备（空调），切断非消防电源，火灾报警控制器进行0～30秒延时，延时结束后发出灭火指令，释放灭火剂实施灭火。
系统可以实现电动，手动和机械应急启动。
手动控制：若某防护区发生火情，按下气体灭火控制器面板上的“启动”按钮，实施灭火。
EI中国天津意安IG541系统详解
EI独特的IG541灭火系统IG541灭火系统，采用“全淹没”浸入式灭火原理，使防护区内氧气浓度降至15%以下，从而使火势熄灭。
灭火原理为物理式，灭火时，喷放至密闭的防护区内，使室内的氧气浓度降低至15%以下，从而使其不能支持燃烧。
IG541气体灭火剂，由氮气（52%）、氩气（40%）和二氧化碳（8%）组成，不与防护区内的任何物质发生化学反应，喷放后回到大气中，无任何残留,具有结能、环保、高效等特点，已经在国际上得到了普遍的认可，并广泛应用于多种消防场所因此。
适宜扑救地下仓库、地铁、铁路隧道、控制室、计算机房、图书馆、通讯设备、变电站、配电室、钢铁厂、重点文物保护区等重要场所的火灾。
1.系统工作原理系统主要参数：系统代号：QMH15/90-TE IG541 气体灭火系统国家认证号：NO.2007-5188系统储存压力（20℃）：15MPa系统最大工作压力（50℃）：17.2MPa储存容器容积：90L灭火剂喷放时间：<60s系统工作电源：AC220V 50Hz，DC24V瓶组储存环境温度：0℃～50℃工作原理IG541气体灭火系统的工作原理是：防护区发生火灾时，首先火灾探测器报警，消防控制中心接到火灾信号后，启动联动装置(关闭开口、停止空调等)，延时约30S 后，打开主动瓶的容器阀，通过取气头、气控连接软管等将其它IG541气体从动瓶的容器阀打开，灭火剂经管道输送到喷嘴喷放实施灭火。
这个30S 的延时是考虑防护区内人员的疏散。
另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力开关的信号迟迟不返回，说明系统故障，值班人员听到事故报警，应尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。
2.EI产品独一无二之优势EI的IG541灭火系统的主要部件由意大利进口。
系统设备设计合理、可靠，具有非常独到之处，最大限度上保证系统的可靠运行以及人员的安全。
A. 容器阀◆结构合理，设计精巧EI所生产的容器阀，结构合理，保证实现多种功能，同时阀门的外形尺寸设计精巧，节约材料，节省空间。
2024年气体灭火系统分类和组成(三篇)
2024年气体灭火系统分类和组成气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。
为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。
一、系统分类（一）按使用的灭火剂分类1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。
二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。
二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。
管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。
高压储存容器中二氧化碳的温度与储存地点的环境温度有关。
因此，容器必须能够承受最高预期温度所产生的压力。
储存容器中的压力还受二氧化碳灭火剂充装密度的影响。
因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。
低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。
典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。
2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。
七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。
但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。
3．惰性气体灭火系统惰性气体灭火系统，包括：IG01（氩气）灭火系统、IG100（氮气）灭火系统、IG55（氩气、氮气）灭火系统、IG541（氩气、氮气、二氧化碳）灭火系统。
气体灭火系统规范及标准
For personal use only in study and research; not for commercial use*气体灭火系统及部件GB 25972 -20101 范围本标准规定了气体灭火系统及构成部件的术语和定义、基本参数和型号编制方法、要求、试验方法、检验规则、使用说明书编写要求、灭火剂充装要求。
本标准适用于七氟丙烷（HFC227ea）灭火系统、三氟甲烷（HFC23）灭火系统、惰性气体灭火系统[包括： IG-01（氩气）灭火系统、IG-100（氮气）灭火系统、IG-55（氩气、氮气）灭火系统、IG-541（氩气、氮气、二氧化碳）灭火系统]。
手动操作要求容器阀应具有机械应急启动功能，按6.16 规定的方法进行应急启动手动操作试验，应符合下列要求：a) 手动操作力不应大于150 N；b) 指拉操作力不应大于50 N；c) 指推操作力不应大于10 N；1b 指充装密度为950 kg/m3 时。
系统喷射时间灭火系统的最大喷射时间为：a) 七氟丙烷灭火系统：10 s；b) 三氟甲烷灭火系统：10 s；c) 惰性气体灭火系统：60 s。
5.1.2 系统构成内贮压式七氟丙烷灭火系统、三氟甲烷灭火系统至少应由灭火剂瓶组、驱动气体瓶组、单向阀、选择阀（适用于组合分配系统）、驱动装置、集流管、连接管、喷嘴、信号回馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀（适用于具有驱动气体瓶组的系统）、管路管件等部件构成。
惰性气体灭火系统至少应由灭火剂瓶组、驱动气体瓶组（不适用于直接驱动灭火剂瓶组的系统）、单向阀、选择阀（适用于组合分配系统）、减压装置、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀（适用于具有驱动气体瓶组的系统）、管路管件等部件构成。
同一系统各部件应固定牢固、连接可靠，部件安装位置正确，整体布局合理，便于操作、检查和维修。
系统中相同功能部件的规格应一致（选择阀、喷嘴除外），各灭火剂贮存容器的容积、充装密度或充装压力应一致。
ig541气体灭火原理
ig541气体灭火原理一、前言IG541气体灭火系统是一种常见的灭火系统，其主要原理是利用特定的气体混合物来达到灭火效果。
本文将详细介绍IG541气体灭火系统的原理。
二、IG541气体灭火系统概述IG541气体灭火系统是一种使用惰性气体混合物进行灭火的系统。
其主要由储存装置、控制阀组件、管路和喷头组成。
当探测器检测到火源时，控制阀组件会打开，释放储存装置内的惰性气体混合物，通过管路输送到喷头处进行喷射，从而达到灭火效果。
三、IG541气体混合物成分IG541气体混合物主要由三种惰性气体组成：氩气（Ar）、二氧化碳（CO2）和氮气（N2）。
其中，Ar占比50%，CO2占比42%~52%，N2占比余下部分。
这三种惰性气体都具有不易燃烧、不导电等特点，并且对人类和环境无害。
四、IG541灭火机理1.降低空间内可燃物浓度当IG541混合物喷射到火源周围时，其中的CO2会与火源内的氧气反应生成CO2，从而降低空间内可燃物浓度，抑制火焰的继续燃烧。
2.降低空间温度IG541混合物中的N2和Ar具有良好的冷却效果，可以吸收大量热量，并将温度迅速降低。
这样，可以有效地控制火势，并避免火势蔓延。
3.阻断火焰传播路径当IG541混合物喷射到空间内时，其会形成一层惰性气体屏障，阻断空间内可燃物与氧气之间的接触，从而阻止火焰在空间内传播。
五、IG541灭火系统应用场所由于IG541混合物对人类和环境无害，并且具有快速灭火、不留残留等优点，因此广泛应用于各种场所。
主要包括：计算机房、变电站、博物馆、图书馆、档案室等高价值场所以及化工厂、油库等易燃易爆场所。
六、注意事项1.在使用IG541灭火系统时，必须严格按照设计规范和操作规程进行操作，确保系统的正常运行和灭火效果。
2.在安装IG541灭火系统时，要注意喷头的布置和数量，以确保覆盖整个空间，并且不会对人员造成伤害。
3.在使用IG541灭火系统时，应该尽可能减少人员在场内活动，避免对人员造成危险。
惰性气体——精选推荐
暖通空调在线ww w .e h v a c r.c om惰性气体IG-541灭火系统技术规程（消防）1 总则1.0.1 为了合理设计惰性气体IG-541（以下简称IG-541）灭火系统，确保灭火系统的设计、施工质量，保护设置场所内的人身和财产安全，特制定本规程。
1.0.2 本规程适用于新建、改建和扩建的工业和民用建筑中设置的储存压力为14.9MPa（20℃时）的IG-541灭火系统的设计、施工及验收。
1.0.3 IG-541灭火系统适用于扑救下列火灾：1. 可燃液体和可熔化固体的火灾；2. 可燃气体的火灾；3. 可燃固体的表面火灾；4. 电气火灾。
1.0.4 IG-541不适用于扑救下列火灾：1. 硝化纤维、火药等含氧化剂的化学制品火灾；2. 钾、钠、镁、钛、铀、锆等活泼金属火灾；3. 氢化钾、氢化钠等金属氢化物火灾。
1.0.5 IG-541灭火系统的设计、施工及验收，除应符合本规程外，还应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 惰性气体IG-541 由体积百分比为52%的氮气（N2）、40%的氩气（Ar）、8%的二氧化碳（CO2）配制而成的混合气体，简称IG-541。
2.1.2 IG-541灭火系统 IG-541 extinguishing system 由灭火剂储存装置、灭火剂输送管道、阀门、喷嘴、报警与控制装置等组成，在规定的时间内向防护区喷射一定浓度的IG-541，并使其均匀充满整个防护区的灭火系统。
2.1.3 防护区 protective space 由固定围护构件围成并满足IG-541灭火系统灭火要求的一个封闭空间。
2.1.4 单元独立灭火系统 unit-independent system 用一套IG-541储存装置单独保护一个防护区的灭火系统。
2.1.5 组合分配灭火系统 combined distribution system 用一套IG-541储存装置保护两个或两个以上防护区的灭火系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EI 惰性气体灭火系统
EI（中国）惰性气体灭火系统产品系列是最为全面，拥有IG01氩气、IG100氮气、IG55氮气氩气混合气体、IG541混合气体全套产品线。
一、EI（中国）IG系列惰性气体系统介绍
EI（中国）惰性气体灭火系统包括IG01氩气灭火系统、IG100氮气灭火系统、IG55氮气氩气混合气体灭火系统、以及IG541混合气体灭火系统。
EI（中国）生产的IG系列惰性气体灭火系统使用氮气、氩气和二氧化碳作为灭火药剂气体：这三种惰性气体作用于火灾时，将防护区内的氧气浓度从20.9%降低到15%，从理论上来说，15%的氧气浓度是火灾熄灭的临界值。
IG惰性气体灭火系统是全淹没灭火系统，惰性气体在防护区内将达到完全饱和的状态。
•惰性气体系统特点：
灭火剂为洁净气体，可长期使用，没有淘汰风险
氮气、氩气是空气中的组成部分，是环境友好气体，灭火后又回归大气，不破坏臭氧层，不产生温室效应。
既不受“蒙特利尔协议”的限制，也不受“京都议定书”的限制，没有被淘汰的风险，可长期使用。
灭火剂来源广泛，市场接受程度高
氮气、氩气直接从空气中提取，成本低，来源广泛，市场接受程度高。
对贵重仪器、设备、资料无损害
物理式灭火，无腐蚀，无毒，不导电，不产生分解物，不腐蚀设备。
灭火后，灭火剂没有任何残渣或残留物，火灾现场易于清理。
对人的生命不构成威害
可安全用于有人员的场合，惰性气体灭火剂喷放时，不产生白雾，视野清晰。
全淹没系统主要用于密闭空间内的消防防护，扑灭房间内部或者机器设备装置发生的火灾威胁；因此，可以根据密闭空间的体积大小，确定所使用的灭火药剂的数量。
当同时出现感温探测器、感烟探测器报警信号时，该区声光报警器发出声光报警，同时停止通风设备（空调），切断非消防电源，火灾报警控制器进行0～30秒延时，延时结束后发出灭火指令，释放灭火剂实施灭火。
系统可以实现电动，手动和机械应急启动。
手动控制：若某防护区发生火情，按下气体灭火控制器面板上的“启动”按钮，实施灭火。
也可以在确认人员已经全部撤离的情况下，按下防护区门口设置的“紧急启动”按钮，实施灭火。
机械应急启动：机械应急启动在钢瓶间进行，电气部分及控制系统都出现故障时，按下应急手柄，开启系统。
用于输送并喷放惰性气体药剂的管道均为镀锌管道，并在管道上安装有减压装置。
喷嘴的喷孔直径通过专用计算软件进行确定，将气体按照计算要求的设计浓度喷放到防护区内。
在灭火药剂喷放后，防护区内任何压力过高的情况，将会通过一个或者多个泄压口将过多的气体泄放出防护区，泄压口已经事先校准过，只会泄放多余的压力。
防护区还会通过进行鼓风门气密性测试，以确认防护区的物理特性，以保证更好地完成工程。
如果需要保护的空间超过一个房间，可以使用组合分配式系统，集中存放高压气体钢瓶，并使用选择阀进行防护。
1.需要防护的多个房间必须彼此独立。
2.火灾报警控制盘需要同时启动主动瓶和选择阀，将灭火药剂输送到只有火灾发生的房间。
其他的选择阀继续保持关闭。
3.如果不同大小的多个房间需要保护，系统需要进行事先计划和设计，在保护不同大小的房间时，启动的钢瓶数量也是不同的。
二、IG系统生理反应浓度
IG系统生理反应浓度：
生理反应浓度：NOAEL=43% LOAEL=52%
NOAEL—无毒性反应浓度，观察不到由灭火剂毒性影响产生生理反应的灭火剂最大浓度。
LOAEL—有毒性反应浓度，能观察到由灭火剂毒性影响产生生理反应的灭火剂最小浓度。
设计浓度为43%时，人员5分钟内撤离
设计浓度为43%～52%时，人员3分钟内撤离
设计浓度为52% ～62%时，人员在该防护区不得滞留超过30S
无工作人员的场合，设计浓度可以达到62%以上
三、惰性气体灭火系统适用性
√适用于
电器、电子设备火灾
易燃、可燃气体及液体火灾
固体火灾，如地板，吊顶等
高价值而又不可移动的财产（博物馆、图书馆等）
安装有昂贵机器或者装置的区域（机房、数据中心、总控室等）
×不适用于
空气中迅速氧化的化学品和化学混合物
活泼金属,如锂、钠、钾、钛、铀、钚等
自身可热分解的化学品
四、技术参数
技术参数I G 0 1I G 1 0 0I G 5 5I G 5 4 1
灭火剂100%氩气100%氮气50%氩，50%氮52%氮，40%
氩，8%CO2
最小工作压力
14.0MPa13.6MPa14MPa13.6MPa
(0℃)
17.2MPa17.2MPa17.2MPa17.2MPa
最大工作压力
(50℃)
充装密度259.22kg/m3168.78kg/m3212.33kg/m3211.11kg/m3
容器容积90L
工作温度0～ 50℃
储存压力
15MPa
(20℃)
五、惰性气体灭火系统图示
•单元独立式
单元独立系统示意图
图中 1.喷头 2.火灾探测器 3.信号反馈装置 4.减压装置 5.瓶组 6.电磁启动器 7.报警控制器 8.喷洒指示灯 9.紧急启动/停止按扭 10.声光报警器（室内、室外各一个）
单元独立系统
编号部件名称编号部件名称
1容器10信号反馈装置
2容器阀11集流管
3取气头12低泄高封阀
4电磁型驱动装置13铜帽
5气控连接软管14机械、气动型驱动装置
6连接管15减压装置
7启动用接头16喷嘴
8液体单向阀17瓶组支架
9启动用三通
•组合分配式
组合分配式系统示意图
图中 1.喷头 2.火灾探测器 3. 减压装置4. 选择阀5. 信号反馈装置 6. 电磁启动器7.安全阀8.瓶组9.报警控制器 10.喷洒指示灯 11.紧急启动/停止按扭 12.声光报警器（室内、室外各一个）
组合分配系统
编号部件名称编号部件名称
1容器11安全阀
2容器阀12集流管
3取气头13低泄高封阀
4电磁型驱动装置14机械、气动型驱动装置
5气控连接软管15铜帽
6连接管16信号反馈装置
7启动用接头17选择阀
8驱动气体流通管路
18减压装置（含孔板）
单向阀
19喷嘴
9灭火剂流通管路单
向阀
10启动用三通20瓶组支架
六、专利技术及CE认证
•EI（中国）拥有专利技术的容器阀
IG系列惰性气体灭火系统所使用的容器阀是为了实现现场充装功能专门设计制造的，在世界各国都拥有专利；钢瓶在现场完成充装时，不需要拆卸任何的系统部件，这样可以将系统在喷放后无法正常工作的时间减少到最少。
这些容器阀都是由Eusebi Impianti总部下属的子公司，位于米兰的OML设计制造的，现有天津意安消防设备有限公司进行主要销售，在原有的基础上进行研发创新，逐渐转变为自己的产品。
它主要生产气体灭火系统和高压细水雾系统中所需要的电磁阀、容器阀、选择阀、喷头等各类部件。
•CE 认证电磁阀
采用意大利CE认证的电磁阀，直接实现系统自动启动喷放。
无需氮气启动瓶组，无需启动紫铜管路。
该技术减少启动瓶组设备，节约设备和启动管路安装空间，大大缩短安装周期。
七、气体灌装设备及厂房设备
EI（中国）不但把意大利先进的灭火系统引进中国，同时引进了世界上最先进的灭火剂灌装设备和系统检验、试验设备，以及自动装卸阀等设备。
实现了生产过程的现代化，自动化。
科技成就品质，实力提高效率。
我公司可自行充装各种灭火系统，既保证了生产效率，同时也为产品的优异质量提供保证。
EI（中国）的生产加工能力在中国首屈一指。
•氮气、氩气灌装设备
•二氧化碳灌装设备
•厂房设备
•烘干设备。
