家用空调四通阀维修全过程图解
制冷系统中四通阀、单向阀故障维护分析
１ 引言
文章编 号 ：１ ６ ７ １ —１ ６ ０ ２（ ２ ０ １ ７ ）０ ９— ０ １ ３ ９— ０ １
效 果 差 。解 决措 施 ：更换 单 向 阀 ，重 新 抽 空 注 氟 ，机 器 工 作 正 常 。 经验 总结 ：单 向 阀关 闭 不严 时 ，在 高 压 压力 下 ，由尼 龙 阀块 与 阀座
正常触摸高低压铜管，低压管比较冷 ，高压管冷感觉很少 ，证明压
缩机基 本 无故 障 。这 时看 压 力表 又升 到了 ０ ．３ ６ Ｍ ｐ ａ ，用手 摸 四通换 向 阀的 四根铜 管 ，接 压缩 机 排气 管 的一 根温 度 较 高 ，另外 三 根 均也 有 热感 觉 ，将空 调工 作模 式换 到 制热 状态 。听到 四通 阀不 是 很强 的 换 气 吸合声 ，但 制 热 效果 也不 是 很 好 ，判 定 为 空调 的 四通 阀故 障 。 解 决措 施 ：更换 四通 阀 、抽真 空 检漏 、加 氟。 经验 总 结 ：修 理该 故 障时 ，首先 应分 清是 压缩 机还 是 四通 阀故 障。根 据 压力 测 试 与 手感 觉 ，找 出故 障点 ，一般 四通 阀窜 气 ：进气 、出 气 口温 差较 小 ，阀体 内有较 大 的气流 声 ，压缩 机 回气 管 吸力 较大 ，贮液 气温 度较 高 。 案 例二 、单 向 阀坏故 障现 象 ：单 向阀 密 封不 良原 因分 析 ：用 户
反 映夏 天制 冷很 好 ，但用 制热 时效 果差 ，开机 检 查测 气 管 压 力偏 低 为１ ４ ｋ ｇ ，根 据 故 障 现 象 可 能 系 统 缺 氟 ，但 测 量 系 统 平 衡 压 力 为
新手篇—看图学习维修空调器（下）
新手篇—看图学习维修空调器（下）本教程采用图文的形式讲解了空调器的结构和维修技巧。
第4章空调器各系统的工作原理及电路分析任何空调器均由三大系统组成，包括制冷（热）系统、通风系统、电气系统。
电气系统又包括若干个单元电路，如压缩机电路、内外风机电路、导风电机电路、四通换向阀电路、电加热电路、温度检测电路、显示操作电路、CPU及工作条件电路等。
4. 1制冷（热）系统空调器的制冷（热）系统由压缩机、冷凝器、毛细管、蒸发器、干燥过滤器等首尾连接构成的封闭循环系统。
系统中循环流动的工质是制冷剂。
1．制冷剂制冷剂又称为制冷工质、冷媒。
制冷剂应具备易凝结，冷凝压力不要太高，蒸发压力不要太低，单位容积制冷量大，蒸发潜热大，比容小、水溶解度很小等特性。
此外，还要求制冷剂在工作过程中，应具备不燃烧、不腐蚀等性能。
空调器目前应用的制冷剂有三种：R22、R502、无氟制冷剂。
制冷剂的压力单位有兆帕（MPa）、公斤力／厘米2 （kg/ cm2）。
两者的换算公式如下：1 MPa≈10个标准大气压≈10kgf/cm2。
（1） R22制冷剂R22是氟里昂22的简称，又称F22，化学名称为二氟一氯甲烷，分子式是GHCIF2，分子量86.48，R22特性见表4－1。
（2） R502制冷剂R502制冷剂是混合工质制冷剂，属于共沸混合溶液，由48. 8％的R22，51. 2％的R115混合而成。
其标准蒸发温度为－45. 6℃。
在相同温度条件下，R502的单位容积制冷量比R22和R115两者高，并具有两者的优点。
另外，R502的汽化潜热大，气体密度大，制冷剂循环量大，在较低的蒸发温度范围内可获得较高的制冷系数。
（3）无氟制冷剂空调器使用的无氟制冷剂型号有R407c等。
无氟制冷剂R407，属于非共性混合工质，由R12，R125，R134a三种制冷剂组成，三种成分的比值为2300，2500，5200。
标准蒸发温度为－43. 8℃ ，蒸发压力为6. 36kg/cm2，冷凝压力为232kg/cm2。
《空调零部件四通阀》ppt课件
中间串气特点
1、四通阀构造不难 发现 ，当主滑阀处于 中间位置形状时，如 以下图所示，e、s、 c三条接纳相互通气， 产生中间流量，此时， 紧缩机内高压管内的 冷媒可以直接流回低 压管。设计中间流量 的目的是当主滑阀处 在中间位置时，能起 到卸压的作用，使系 统免受高压破坏。
中间串气特点
2、压力差与流量的关系
6
线圈温升：环境温度25℃，温升≤45℃。 ≤45℃。
7 寿命
环境温度－20℃+55℃线圈能正常任务
正常任务
线圈抗电强度：接受AC1500V/min或AC1800/S 无击穿、无闪
无击穿、无闪络景象
络景象
不小于1.5万次切换动作
≥1.5万次
安装位置及运用本卷须知
1、安装位置 四通阀安装时线圈不能倒放，请参阅以下表示图
2、运用本卷须知 2.1请留意防止湿气及杂物 进入阀体。 2.2在焊接接纳时，为使阀 体的温度不超越120℃，请 用水或湿布冷却。 2.3请勿从高处落地，以防 止铜管变形及其他构造破 损，万一落地，请充分检 查后运用。 2.4确认电源电压与电磁线 圈标志电压一致。 2.5电磁线圈接线时，要提 供足够长的引线与其衔接 。 2.6确认电源已切断，方可 从主阀上取下电磁线圈， 单个电磁线圈通电时间过 长会被烧坏。
改换主阀
内不清洁物质导入四通阀中，不 改换主阀
清洁物在芯铁与封头之间
5 线圈烧毁
不制热
〔1〕、客户接错电压 〔2〕、线圈本身短路
接入电压与铭牌 上一致 改换
6
线圈螺钉 拧断
〔1〕、客户拧紧螺钉扭矩过大或动 作不规范
〔2〕螺钉或螺纹孔质量有问题
改换或螺纹返工
换向不良的缘由
1、线圈断线或电压不符合线圈性能规定，呵斥先导阀的阀芯 不能动作。
空调四通阀的故障判断及处理-阿路的日志-网易博客
空调四通阀的故障判断及处理-阿路的日志-网易博客1. 为什么会造成电磁四通换向阀不换向？如何进行检查和修理？造成电磁四通换向阀不换向的原因有：⑴电磁阀电磁线圈烧毁。
切断电源，用万用表R*1档测量电磁线圈的直流电阻值和通断情况。
当测量的直流电阻值远小于规定值时，说明电磁线圈内部有局部短路。
应更换同型号的电磁线圈，在更换时，应注意在没有将线圈套入中心磁芯前，不能做通电检查，否则易烧毁线圈。
⑵换向阀的活塞上泄孔被堵。
换向阀活塞上泄气孔直径只有0.3mm.，孔前虽有滤网，如果制冷系统不清洁，很容易被堵，造成不能换向的故障。
对于这种故障先可进行如下处理：反复多次接通，切断电磁线圈的电路，使换向阀连续换向，以便冲除污物。
如仍冲不通，可拆下换向阀进行冲洗或更换电磁四通换向阀。
⑶换向阀活塞碗泄露。
将正在制冷的空调器的温度控制旋钮时针旋到底，使空调器停止工作，待3min后高、低压力趋于平衡,换向阀再通电。
如此反复几次，如仍无效，只能更换新的电磁四通换向阀。
⑷换向阀右气孔关不严密。
电磁四通换向阀正常换向后，空调器运行处于制热状态。
此时，换向阀右侧毛细管应该较冷，左侧高压毛细管应该较热。
若左、右2根毛细管均变热，说明是换向阀的右气孔关不严密。
处理办法是使电磁四通阀多次通电，如右气孔仍关不严密，只得更换新的电磁四通换向阀。
⑸制冷剂泄漏。
由于制冷剂泄漏，使高、低压差减少，使得换向阀换向困难。
对这一故障应进行查漏、补焊、抽真空和加注制冷剂。
⑹电磁四通换向阀上的毛细管堵塞。
对于这种故障也可反复多次接通、切断电磁线圈的电路，使换向阀连续换向，冲除污物。
如仍冲不通，可以拆下冲洗或更换毛细管。
⑺压缩机故障。
如冷凝器出风温度低，电磁四通换向阀上高压毛细管不烫，说明压缩机有故障，应视其压缩机故障情况，予以修理排除。
2. 如何用万用表检查电磁四通阀？可以万用表测量四通阀线圈的电阻值。
当电压为220V时，电磁阀的电磁线圈的电阻值约700Ω(环境温度为20度)。
空调四通阀更换的方法和步骤
空调四通阀在空调制冷系统中起着自动转换冷热的作用，它可以改变制冷剂在管路中的流动的方向。
如果空调四通阀损坏会造成空调不制冷，不制热的现象，这样就必须将空调中的故障四通阀更换掉，因为四通阀里面的阀心是塑料的，在更换时易造成阀心损坏，所以更换空调四通阀要严格按照步骤操作。
先确定新的四通阀的阀芯是不是处在正常位置，正常时应处于吸气管与接蒸发器管之间。
将新的四通阀的线圈拿掉，用棉布将四通阀阀体包好，用水将棉布浸湿。
防止在焊接过程中将阀芯烧坏。
将四通阀阀体放在水中，用焊枪将四通阀的四个管路焊接好。
焊接好之后，拿掉四通阀上面包的棉布，使它慢慢冷却下来。
再装好四通阀线圈即可。
四通阀在更换时，要注意四通阀不能耐高温，在更换时要将四通阀用湿棉布包好，以免将四通阀烧坏了，还有一定不能让四通阀进水，如果进了水一定要将水弄干然后一根一根的将铜管接好。
相关文章：挂式空调四通阀的更换方法：/?p=460
更换四通阀时的注意事项:/?p=111
更换四通阀后的管路清洗方法：/?p=112。

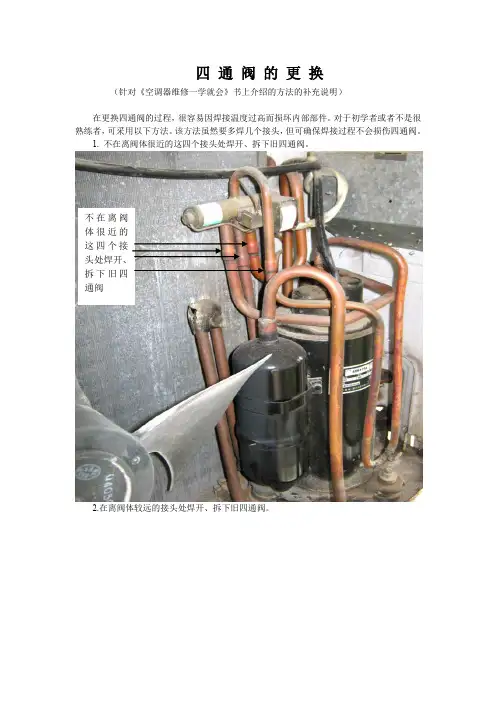

四通阀的更换图文
四通阀的更换
（针对《空调器维修一学就会》书上介绍的方法的补充说明）
在更换四通阀的过程，很容易因焊接温度过高而损坏内部部件。
对于初学者或者不是很熟练者，可采用以下方法。
该方法虽然要多焊几个接头，但可确保焊接过程不会损伤四通阀。
1. 不在离阀体很近的这四个接头处焊开、拆下旧四通阀。
不在离阀
体很近的
这四个接
头处焊开、
拆下旧四
通阀
2.在离阀体较远的接头处焊开、拆下旧四通阀。
3.拆下四通阀，然后将四通阀上的连接管也拆下，因为这些连接管需装在新阀上。
四通阀连接管连接管
4.将新阀的线圈取下，将阀体的管口向上、放入水中（脸盆装的水即可），注意，要防止水进入管内。
5.在四通阀的任一个管口接入相应的连接管，焊接，再分别将其他管口接入相应的连接管，焊接后，再装到空调器上。
家用空调电磁四通阀结构原理及故障处理
家用空调电磁四通阀结构原理及故障处理1、电磁四通阀结构及工作原理电磁四通阀主要由电磁线圈和阀体两部分组成。
阀体由毛细管将先导阀和主阀连接成一体，不能拆卸。
1.1 保护状态根据四通阀主阀的内部结构原理图可知，当半圆形滑块处在主阀中间位置状态时，使得 E 铜管、S 回气管、C 铜管三根铜管相互导通融为一体，从压缩机产生的高温高压蒸汽从 D 管进入阀体内，再从主阀滑块四周直接进入回气管（S 管），在电磁四通阀内不产生压力差的情况下，回到压缩机内，形成制冷剂（冷媒）的空循环。
电磁四通阀设计有保护状态，用以平衡中间流量，其目的是当空调整个循环系统出现压力瞬变时，起到卸压的作用，从而保护电磁四通阀免受高压的破坏。
1.2 制冷工况空调在制冷时，四通阀是不通电的。
先导阀在弹簧压力作用下，滑块移至最左侧，毛细管高压相通，低压相通。
使主阀内活塞左右端产生压力差，迫使活塞带动阀内半圆形滑块移向最左侧，此时，电磁四通阀 E 管和 S 管相通、D 管和 C 管相通，在此状态下，压缩机产生的高温高压蒸汽气体从电磁四通阀铜管的 D 管口进入阀体，由于主阀内滑块的位置使得气体由 C 管口排出，由管道进入放置室外的热交换器，在外风机作用下，制冷剂散热冷凝后成为中温高压的液体，再经膨胀阀或毛细管节流减压后，变成低温低压的液体，流进室内热交换器（此时为蒸发器）蒸发吸热，变成低温低压的气体，从电磁四通阀的 E 管口进入，由 S 管口排出，回到压缩机内，如此循环往复，形成制冷过程。
1.3 制热工况空调在制热工况下，电磁四通阀线圈处于通电状态，在电磁线圈产生的强大磁力作用下，先导阀阀体内的滑块克服原先安装弹簧的弹力，使得阀体内的滑块移至阀体的最右侧，毛细管高压相通，低压相通，主阀活塞在压力差的作用下，活塞带动半圆形滑块移至主阀的最右侧，此时电磁四通阀 E 管和 D 管相通、S管和C 管相通，在此状态下，压缩机产生的高温高压制冷剂气体，由电磁四通阀的 D 管口进入阀体，再由 E 管口排出，进入室内热交换器（此时为冷凝器），在室内风机的作用下，制冷剂开始散热冷凝，从而使制冷剂冷凝为中等温度的高压液体，经电子膨胀阀或热力膨胀阀或毛细管节流降压后，制冷剂变成低温低压可流动的液体，流进室外热交换器，蒸发吸热变成低温低压的气体，从电磁四通阀的C 管口进入，由 S 管口排出，回到压缩机内，如此往复循环，形成制热过程。
空调四通阀维修注意事项
空调四通阀维修注意事项空调四通阀是空调系统中非常重要的一个组件，用于控制冷凝器和蒸发器之间的制冷剂流量。
如果四通阀出现故障或损坏，会导致空调系统无法正常运行。
因此，我们需要注意以下几个方面来维修空调四通阀：1. 了解四通阀的结构和工作原理：在维修四通阀之前，必须对其结构和工作原理有一定的了解。
四通阀一般由驱动器和阀体两部分组成，驱动器用于控制阀体的状态，阀体负责控制制冷剂流通。
掌握四通阀的工作原理，有助于更准确地判断问题所在。
2. 定期检查四通阀：空调运行一段时间后，应定期检查四通阀是否存在损坏或松动的情况。
如果发现四通阀有异样或损坏的迹象，应及时采取维修或更换措施。
3. 清洁四通阀：四通阀易受灰尘、污垢等脏物的影响，导致阀芯和阀座无法紧密接触，从而影响阀的密封性能。
因此，应定期对四通阀进行清洁，可使用专业清洗剂清洗，将阀芯和阀座上的污垢清理掉。
注意使用清洁剂时要保护好自己的皮肤和眼睛，防止受到化学物品的伤害。
4. 修复或更换损坏的四通阀零件：如果四通阀的驱动器损坏，应及时修复或更换。
同时，如果阀体的密封性能出现问题，也需要及时更换阀芯和阀座。
对于阀体本身的损坏，建议更换整个四通阀。
5. 调试四通阀：在维修或更换完四通阀后，需要进行调试。
通过调试，可以确保四通阀的工作状态正常，制冷剂流量的控制准确。
6. 防止四通阀过热：四通阀在运行过程中，由于制冷剂流动的摩擦，会产生一定的热量。
如果四通阀过热，可能会导致阀体变形，影响其正常工作。
因此，应通过增加散热装置或改变安装位置等措施，来降低四通阀的温度，保持其在正常工作范围内。
7. 注意安全操作：在维修四通阀时，务必注意自己的安全。
比如，在拆卸四通阀时，应使用合适的工具，并注意不要受伤。
同时，为了避免对空调系统产生不必要的损坏，最好能请一名专业技术人员进行维修。
总之，维修空调四通阀需要有一定的专业知识和技能。
同时，还应注意安全操作，定期检查和清洁四通阀，及时修复或更换损坏的零件。
2张图片！彻底搞懂四通阀制冷与制热切换的原理
2张图片！彻底搞懂四通阀制冷与制热切换的原理
格力变频空调视频培训
制冷转制热工作原理：
1）、当电磁导向阀接收到控制信号，使电磁线圈吸引衔铁动作，衔铁带动阀芯向右移动，导向毛细管E堵塞，导向毛细管F与G导通。
2）、由于导向毛细管E堵塞，而使区域H内充满高压气体；而区域I内，通过导向毛细管F、 G及C管与压缩机回气管相同，使之形成低压区；
3）、当区域H的压强大于区域I的压强，滑块被活塞带动，向右移动，使连接管C和连接管D相通，连接管A和连接管B相通。
制热转制冷工作原理：
1）、当电磁导向阀接收到控制信号，使电磁线圈松开衔铁，衔铁带动阀芯向左移动，导向毛细管G堵塞，导向毛细管E与F导通；
2）、当区域I的压强大于区域H的压强，滑块被活塞带动，向左移动，便连接管B和连接管C相通，连接管A和连接管D相通。
空调四通阀串气的故障表现
空调四通阀串气的故障表现空调四通阀是空调系统中的重要部件，主要功能是控制冷媒的流向和压力，调节室内温度。
但是，在长期使用过程中，四通阀可能会出现串气故障，导致空调系统无法正常工作，影响使用效果。
本文将详细介绍空调四通阀串气的故障表现及解决方法。
一、故障表现1.室内温度不稳定当空调四通阀出现串气故障时，会导致冷媒流向异常，使得室内温度不稳定。
有时室内温度会忽冷忽热，有时会出现冷气不足的情况。
这是因为四通阀的气流流向异常，导致冷媒的流动受到限制，无法正常达到室内。
2.制冷效果不佳当空调四通阀出现串气故障时，会导致冷媒流动不畅，使得制冷效果不佳。
有时空调需要工作很长时间才能达到预设温度，有时室内温度一直无法降低。
这是因为四通阀的气流流向异常，导致冷媒的流动不稳定，无法有效地制冷。
3.室内噪音增大当空调四通阀出现串气故障时，会导致冷媒流动不畅，使得空调系统内部压力异常增大，从而产生室内噪音。
这是因为四通阀的气流流向异常，导致冷媒的流动不稳定，压力增大，产生噪音。
4.室外机工作异常当空调四通阀出现串气故障时，会影响室外机的工作。
有时室外机会出现频繁启停的情况，有时会出现工作时间过长的情况。
这是因为四通阀的气流流向异常，导致室外机受到影响，无法正常工作。
二、解决方法1.更换四通阀当空调四通阀出现串气故障时，需要更换四通阀。
一般情况下，更换四通阀需要专业技术人员进行操作，需要注意的是，更换四通阀时需要选择与原配件相同的型号和规格，以确保更换后的四通阀能够正常工作。
2.清洗四通阀当空调四通阀出现串气故障时，也可以尝试清洗四通阀。
清洗四通阀需要专业技术人员进行操作，需要注意的是，清洗四通阀时需要使用专用清洁剂，以确保清洗效果。
3.检查其他部件当空调四通阀出现串气故障时，也需要检查其他部件是否存在故障。
有时其他部件的故障也会导致四通阀出现串气故障，例如冷凝器、蒸发器等。
因此，在更换四通阀之前，需要仔细检查其他部件是否存在故障。
空调电磁四通阀串气的症状及维修方法
空调电磁四通阀串气的症状及维修方法
如何用“触摸法”检查电磁四通阀？
通过感觉电磁四通阀的换向阀上的6根管，即压缩机的排气管、吸气管、至内部的冷却管、左后导毛细管和右前导毛细管的温差，并对比这些温差，就可初步了解故障所在，具体见下表：工作情况123456来自压缩机的排气管至压缩机的吸气管至内部冷却管至外部冷却管左后导毛细管右前导毛细管制冷正常热冷冷热阀体温度阀体温度制热正常热冷热冷阀体温度阀体温度流量不够，造成换向阀换向不完全热暖暖热阀体温度热导向的两孔开启，造成换向阀换向不完全热暖暖热热热阀孔肮脏，造成从制冷到制热不换向热冷冷热阀体温度热导管堵塞，造成从制冷到制热不换向热冷冷热阀体温度阀体温度导向的两孔开启，造成从制冷到制热不换向热冷冷热热热压缩机故障，造成从制冷到制热不换向暖冷冷暖阀体温度暖压力差太高，造成从制热到制冷不换向热冷热冷阀体温度阀体温度导管堵塞，造成从制热到制冷不换向热冷热冷阀体温度阀体温度分压孔污脏，造成从制热到制冷不换向热冷热冷热阀体温度导向有毛病，造成从制热到制冷不换向热冷热冷热热压缩机故障，造成从制热到制冷不换向暖冷暖冷暖阀体温度阀体损坏，造成制热明显泄漏热热热热阀体温度热阀在冲程中间位置，造成制热时明显泄漏热热热热阀
体温度热活塞末端的针阀泄漏热冷热冷阀体温度比阀体温导向和针阀泄漏热冷热冷比阀体温比阀体温。
新手篇—看图学习维修空调器（上）
新手篇—看图学习维修空调器（上）1．直接查漏如图3－10所示。
这种方法适用于系统内有一定制冷剂的空调器，是利用空调器所用制冷剂压力比较高（常温环境下在6～8kg，/ cm2），能达到查漏所需压力。
方法是直接用小毛刷粘中性洗涤剂涂于制冷道路有油渍或怀疑有漏点的部位，并用手指兜住管路底部（便于发现漏点），如气泡增大要判断该点漏制冷剂。
如图3－11所示，对于不好观察的部位，可借助小镜子观察。
2．加注少量制冷剂后查漏目的是使制冷系统内压力足够大，之后，再把中性洗涤剂涂于怀疑有漏点的部位查漏。
制冷剂加注方法见本章3. 5. 1节。
这种方法多用于上门维修分体机，优点是简单易行，省去了运输笨重的氮气设备的麻烦，缺点是要损失一些制冷。
3．氮气打压查漏如图3－12所示是利用氮气对制冷系统打压查漏的方法。
在制冷系统放气后”在放气部位安装压力表、氮气瓶的气带安装到压力表下管口～依次打开压力表阀门、氮气瓶阀门对制冷管路充入氮气至压力表显示8～10kg/cm2，然后将中性洗涤剂涂于怀疑有漏点的部位进行查漏。
这种方法适用于在维修店内进行。
警告：如氮气充入量不足，压力小于6kg /cm'2。
可能查不出漏点；如充量过多，压力会大于10kg /cm2，可能将制冷管道撑暴。
3．4抽真空抽真空，简称抽空，就是利用真空泵抽除制冷系统内的空气，使制冷系统内保持真空状态，以保证制冷剂在系统内的良性循环流通。
抽真空操作应在制冷管路修复后，加注制冷剂之前。
维修提示：上门维修分体空调器，也可略去此步，在加注制冷剂时，利用压缩机的吸排气功能将系统内的空气排出，详细见本章3.5.1节。
图3－13所示真空泵实物。
空调器维修一般使用2～4L/s真空泵。
使用真空泵前要检查油位，应介于高、低油液线之间，否则要先对真空泵加注相应型号的真空泵油，以免损坏真空泵。
1．分体空调器整机抽空方法图3－14所示分体空调器整机控空步骤。
①打开压力表阀门→②双公制气带安装到真空泵的气嘴和压力表下管口→③公英制气带安装到压力表侧管口、室外机三通截止阀的维修管口，其英制管口的顶针会打开三通截止阀的阀门→④插上真空泵电源并打开“开关”开始抽真空→⑤约40min左右→⑥关闭压力表阀门，随即关闭真空泵开关→⑦保压半小时，观察压力表，如果有微量回升是正常的，如果变化太大，说明制冷系统泄漏。
空调四通阀理论教程图(杂项)
空调四通阀工作原理图
四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
工作原理编辑
制冷
空调处在制冷状态时，四通阀不通电，四通阀处于连通，连通的状态，冷媒通过压缩机压缩转变为高温高压的气体，通过四通阀的口,由口排出，进入室外热交换器(冷凝器)，在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后，变成低温低压的液体，经过室内热交换器(蒸发器)吸热放冷作用后，变成低温低压的气体，经过四通阀口，由口回到压缩机，然后继续循环。
制暖
[]
空调处在制暖状态时，四通阀通电，活塞向右移动，使连通，连通，冷媒通过压缩机压缩转变为高温高压的气体，通过四通阀的口，由口排出，进入室内热交换器(冷凝器)，在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后变成低温低压的液体，经过室外热交换器(蒸发器)吸热放冷作用后，变成低温低压的气体，经过四通阀口，由口回到压缩机，然后继续循环。
家用空调器维修.ppt
1. 空气过滤器积灰太多，风量下降 2. 制冷剂部分泄漏 3. 冷凝器有脏特堵塞，散热效果差 4. 压缩机效率差 • 清洗过滤器 • 找出漏点补漏，加氟 • 检查清理冷凝器 • 修理或更换压缩机
3热泵空调器夏季制冷正常，冬季不 能制热
• 冷、热转换开关不能转换→→更换或修理 • 四通阀线圈断路或烧毁→→更换或修理 • 四通阀滑阀不能滑动→→更换或修理
压缩机不运转、风扇运转
• 压缩机起动电容器损坏→→更换或修理 • 过载保护器断路→→更换或修理 • 压缩机电动机绕组烧毁、断路→→更换或
修理 • 压缩机卡缸、抱轴→→更换或修理
空调器制冷量估算
房间形式 普通房间 客厅、饮厅 小型个人办公室 一般办公室
所需空调冷量W/㎡ 115～145 145～175 145 175
电热型空调器不能制热
• 电热管或热热丝烧坏→→更换或修理 • 电热管控制电路→→检查、修理控制电路 • 转换开关损坏→→更换或修理
空调器电气控制系统故障
一、压缩机、风扇均不运转 • 电源没电或插座内断线 • 控制电路断开 • 起动电容损坏 • 380V电路缺相或相序不对
压缩机运转，风扇不转
• 风机电机故障→→更换或修理 • 风机叶片卡死→→清理，润滑 • 风机起动电容器损坏→→更换或修理
家用空调器维修
制冷系统故障维修
1.空调器虽然运转，但不制冷 1. 制冷剂泄漏 2. 制冷系统堵塞 3. 压缩机不能吸气或排气 4. 四通换向阀不能使制冷剂正常循环 ① 打压、检漏、补漏点，加注制冷剂 ② 清洗制冷管道，更换过滤器 ③ 维修或更换压缩机 ④ 更换四通换向阀
2空调器制冷量不足ຫໍສະໝຸດ 室内温度降不 下来
四通阀原理与维修
• 7、四通换向阀由阀体和4根连接管组成，4 根接管中3根在同一侧，中间接管压缩机吸 气管连接，其余2个与室内、外换热器相连， 另外一个接管在另一侧，与压缩机排气管 相连接，阀体内设有半圆形滑块和两个带 小孔的活塞，滑块作为阀门，可在阀体内 左右移动，使下侧的两根连接管通过滑块 覆盖住的两个阀孔而连通，下侧的另一连 接管通过另一阀孔与阀体相通，活塞与滑 块通过阀架连接在一起，可同步移动。
电磁导向阀
接压缩机 排气口
四通换 向阀
主阀体
活塞
接室内热交换器
接压缩机吸气口
接室外热交换器
• 4、从图中可以看出，电磁导向阀由阀碗、弹簧、 铁芯和电磁线行时，线圈不通电，因弹簧的推力而 使铁芯和阀碗一起向左移动，此时毛细管d与c相 通（高压），毛细管a与b相通（低压），从而推 动四通换向阀滑块向左移，四通阀E与S相通，D 与C相通； • 6、当制热运行时，电磁导向阀线圈通电，电磁场 吸引衔铁右移，弹簧被压缩，铁芯推动阀碗一起 右移，使毛细管a与d相通（高压），毛细管b与c 相通（低压），从而推动四通换向阀的滑块向右 移动，D与E相通，C与S相通。
• 6 四通阀焊接时，温度过高，内部零件发生热变 形而不能动作； • 7 制冷系统冷媒泄漏，冷媒循环量不足，达不到 换向所需的压力； • 8 压缩机温度过高，由于制冷剂泄漏等原因压缩 机得不到很好的冷却，排气温度过高导致四通阀 内部零件变形卡死或换向不灵。
二、四通阀的检修与更换
• 一）、四通阀故障检查步骤 • 1、检查四通阀的供电电路，空调是在制热运行时 才对四通阀供电，通过供电检查可以确定是四通 阀问题还是控制电路问题。 • 2、检查四通阀线圈，确认供电正常后，应检查线 圈是否正常，在线圈通电时，应能听到铁芯吸合 时产生的“咔嗒”声，同时还能听到主阀换向产 生的“呲呲”声。当怀疑线圈有问题时，可测量 其电阻，正常时应在1.4KΩ左右，如果电阻值很 小或是无穷大，表明线圈内部有短路或断路。
家用空调管路系统循环和主要部件
家用空调管路系统循环和主要部件冷暖空调器的制冷系统，即可以制冷，又可以制热。
但在实际应用中，为提高制热效果，又增加了过冷管组（单向阀和辅助毛细管）。
1.四通阀组件四通阀组件实物外形见图,作用是转换制冷剂（即冷媒R22、R410A或R32）在制冷系统中的流向，由四通阀和线圈组成。
四通阀共有4根管子，辨认方法如下：一侧只有1根管子，另一侧有3根管子。
一侧只有1根管子的接压缩机排气管，有3根管子一侧的中间管子接压缩机吸气管，靠近线圈一侧的管子接冷凝器，最后1根管子接三通阀铜管。
①制冷循环见图,在夏天制冷时，线圈不通电，①（接压缩机排气管）和③（接冷凝器逬管）相通，②（接压缩机吸气管）和④（接三通阀铜管）相通，此时制冷系统制冷剂流动方向和单冷空调器相同，制冷剂的流动方向为A。
由图可知，压缩机排出的高温高压气体进入冷凝器向外散出热量，成为低温高压的液体；进入蒸发器的制冷剂为低温低压的液体，吸收房间的热量（即将冷量输往室内）后变为低温低压的气体经四通阀到压缩机吸气管，完成制冷循环。
制冷循环时系统主要位置压力和温度见表。
②制热循环在冬天制热时，室内机主板输出交流2 20V电源为四通阀线圈供电，四通阀内部阀块移动，此时①和④相通，②和③相通，制冷剂流动的方向见下图：由图可知，压缩机排出的高温高压气体进入蒸发器（此时相当于冷凝器），向房间内散出热量，成为低温高压的液体；进入冷凝器（此时相当于蒸发器）的制冷剂为低温低压的液体，吸收室外的热量（即将冷量输往室外）后变为低温低压的气体，经四通阀到压缩机吸气管，完成制热循环。
制热循环时系统主要位置压力和温度见表。
2.单向阀与辅助毛细管（过冷管组）实物外形见图,作用是在制热模式下延长毛细管的长度，降低蒸发压力，使得蒸发温度也相应降低，能够从室外吸收更多的热量，从而增加制热效果。
单向阀具有单向导通特性，制冷模式下直接导通，辅助毛细管不起作用；制热模式下单向阀截止，制冷剂从辅助毛细管通过，延长毛细管的总长度，从而提高制热效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家用空调四通阀维修全过程图解
一、四通阀结构及使用四通阀由三个部分组成：先导阀、主阀和电磁线圈。
电磁线圈可以拆卸。
先导阀与主阀焊接成一体。
①毛细管Capillary tube②先导滑阀Pilot slide valve③压缩弹簧Compress spring④⑤活塞腔Piston chamber⑥主滑阀Body slide valve四通阀的工作原理的简介:当电磁线圈处于断电状态，如图一，先导滑阀②在压缩弹簧③驱动下右移，高压气体进入毛细管①后进入活塞腔⑤，另一方面，活塞腔④的气体排出，由于活塞两端存在压差，活塞及主滑阀⑥右移，使E、S接管相通，D、C接管相通，于是形成制冷循环如图三。
当电磁线圈处于通电状态，如图二，先导滑阀②在电磁线圈产生的磁力作用下克服压缩弹簧③的张力而左移，高压气体进入毛细管①后进入活塞腔④，另一方面，活塞腔⑤的气体排出，由于活塞两端存在压差，活塞及主滑阀⑥左移，使S、C接管相通，D、E接管相通，于是形成制热循环。
如图四。
用途和特点：电磁四通换向阀是热泵型空调器的重要器件，适用于中央、分体和柜式、窗式空调器。
采用四通先导阀控制四通主阀，换向可靠。
设有防止系统短路的特殊装置。
能瞬时换向并可在最小压差下动作，使经过四通阀的压降和泄漏减到最小。
电磁线圈采用热固性塑料密封，全封闭防水。
UL认证型号：按需要提供。
技术规格：气密试验压力: R22 2.9MPA最大工作压力: R22 2.9MPAR407C 3.3MPAR407C 3.3MPAR410A
4.15MPAR410A 4.15MPA环境温度：－20℃～55℃许可流体温度：－20℃～120℃环境相对湿度：小于95％二、空调系统中四通阀换向故障判别一）四通阀的结构特点1、中间流量由四通阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，E、S、C三条接管互相串通，有一定的中间流量，此时，压缩机高压管内的冷媒可以直接流回低压管。
设计中间流量的目的是当主滑阀处在中间位置时，能起到卸压的作用，避免空调系统受高压破坏。
2、压力差与流量的关
系四通阀换向的基本条件是活塞两端的压力差（即排气管与吸气管的压力差）（F1-F2）必须大于摩擦阻力f ，否则，四通阀将不会换向。
换向所需的最低动作压力差（华鹭的实际水平低于1Kgf/cm2）是靠系统流量来保证的（如上图所示）。
当左右活塞腔的压力差（F1-F2）大于摩擦阻力f 时，四通
阀换向开始，当主滑阀运动到中间位置时，四通阀的E、S、C三条接管相互导通，压缩机排出的冷媒一部份会从四通阀D接管直接经E、C接管流向S接管（压缩机回气口），形
成瞬时串气状态。
此时，若压缩机排出的冷媒流量远大于四通阀的中间流量损失，高低压差不会有大的下降，四通阀有足够大的换向压力差使主滑阀到位；如果压缩机排出的冷媒流量不足时，因四通阀的中间流量损失会使高低压差有较大
的下降，当高低压差小于四通阀换向所需的最低动作压力差时，主阀阀便停在中间位置，形成串气。
二）造成冷媒流量不足的可能原因1、空调系统发生外泄漏，造成系统冷媒循环量不足；2、天气很冷时，冷媒蒸发量不够；3、四通阀与系统匹配不佳，即所选四通阀中间流量大而系统能力小；
4、空调机换向时间。
一般系统设计为压缩机停机一定时间后四通阀才换向，此时高低压趋于平衡，换向到中间位置便停止，即四通阀换向不到位，主滑阀停在中间位置，下次启动时，由于中间流量作用造成流量不足；
5、压缩机启动时流量不足，变频机更明显。
三）四通阀换向不良的可能原因根据过去的动作不良事例，汇总如下：1、线圈断线或者电压不符合线圈性能规定，造成先导阀的阀芯不能动作；2、由于外部原因，先导阀部变形，造成阀芯不能动作；3、由于外部原因，先导阀毛细管变形，流量不足，形成不了换向所需的压力差而不能动作；4、由于外部原因，主阀体变形，活塞部被卡死而不能动作；5、系统内的杂物进入四通阀内卡死活塞或主滑阀而不能动作；
6、钎焊配管时，主阀体的温度超过了120℃，内部零件发生热变形而不能动作；
7、空调系统冷媒发生外泄漏，冷媒循环量不足，换向所需的压力差不能建立而不能动作；
8、压缩机的冷媒循环量不能满足四通阀换向的必要流量；
9、变频压缩机转速频率低时，换向所需的必要流量得不到保证；10、涡旋压缩机使系统产
生液压冲击造成四通阀活塞部破坏而不能动作。
四）空调系统四通阀不良的排查步骤维修注意事项：1、判定四通阀故障过程中，比较重要的一点是判清四通阀活塞碗的位置。
如：制冷时阀杆应在右侧（见上图一），制热时阀杆应靠近左侧（见图二），如果判定阀杆位置正好与正常工作过程是位置相反，则肯定为四通阀故障；如果阀杆处在中间位置则先不要更换四通阀，应先冲注适量冷媒后，对空调重新重新上电，判定四通阀是否可正常换向（此时往往是系统内冷媒泄露，导致换向压力不足引起。
因此不赞成用敲击阀体的办法来使使四通阀换向，就算是当时通过敲击四通阀可以正常换向，因系统冷媒没有得到补充过一段时间，四同阀故障还会出现）。
判定四通阀阀杆所处的位置方法非常简单：1、因阀杆材料为不锈铁，可取一小块磁铁放在四通阀外表面，通过磁铁吸合的位置来判断阀杆的位置。
2、维修空调如需拆下四通阀,请先拆下四通阀组件,将四通阀主体部分浸在水中再拆除配管,如果要直接拆下四通阀，请先用湿布将四通阀充分包裹，这样可以防止在焊接配管时高温造成四通阀内部零件的破坏，从而影响四通阀的原因分析；3、在检修空调时，如需检修四通阀，空调维修人员在四通阀主体上取下线圈前请确认线圈的电源是否切断；另外，更换四通阀后，请记住把线圈装回，可防止线圈单体通电造成过电流烧坏。
