空调四通阀更换的方法和步骤
四通阀不换向或串气的判别方法及维修全套
四通阀不换向或串气的判别方法及维修全套1、串气的判别与维修空调器使用一段时间后，出现串气。
启动压缩机并使四通阀换向, 用手同时摸四通阀E、S、C三条接管，若三条接管均发热，证明四通阀换向未到位，处于中间串气状态。
也可以用一小块磁铁, 当换向时小磁铁不随之移动，则也说明串气。
2、不换向的判别与维修(1)电磁阀电磁线圈烧毁。
切断电源，用万用表R*l档测量电磁线圈的直流电阻值和通断情况。
当测量的电阻值远小于规定值时，说明电磁线圈内部有局部短路。
应更换同型号的电磁线圈，在更换时，应注意在没有将线圈套入中心磁芯前，不能做通电检查，否则易烧毁线圈。
(2)换向阀的活塞上泄孔被堵。
换向阀活塞上泄气孔直径只有0.3mm.,孔前虽有滤网，如果制冷系统不清洁，很容易被堵，造成不能换向的故障。
对于这种故障先可进行如下处理：反复多次接通，切断电磁线圈的电路，使换向阀连续换向，以便冲除污物。
如仍冲不通，可拆下换向阀进行冲洗或更换电磁四通换向阀。
(3)换向阀活塞碗泄露。
将正在制冷的空调器的温度控制旋钮时针旋到底，使空调器停止工作，待3min后高、低压力趋于平衡,换向阀再通电。
如此反复几次，如仍无效，只能更换新的电磁四通换向阀。
(4)换向阀右气孔关不严密。
电磁四通换向阀正常换向后，空调器运行处于制热状态。
此时，换向阀右侧毛细管应该较冷，左侧高压毛细管应该较热。
若左、右2根毛细管均变热，说明是换向阀的右气孔关不严密。
处理办法是使电磁四通阀多次通电，如右气孔仍关不严密，只得更换新的电磁四通换向阀。
(5 )制冷剂泄漏。
由于制冷剂泄漏，使高、低压差减少，使得换向阀换向困难。
对这一故障应进行查漏、补焊、抽真空和加注制冷剂。
(6)电磁四通换向阀上的毛细管堵塞。
对于这种故障也可反复多次接通、切断电磁线圈的电路，使换向阀连续换向，冲除污物。
如仍冲不通，可以拆下冲洗或更换毛细管。
注：四通阀的换向压力差与压缩机的排气量有直接关系，使用前请确认四通阀与系统的匹配。
四通阀的结构及工作原理与维修

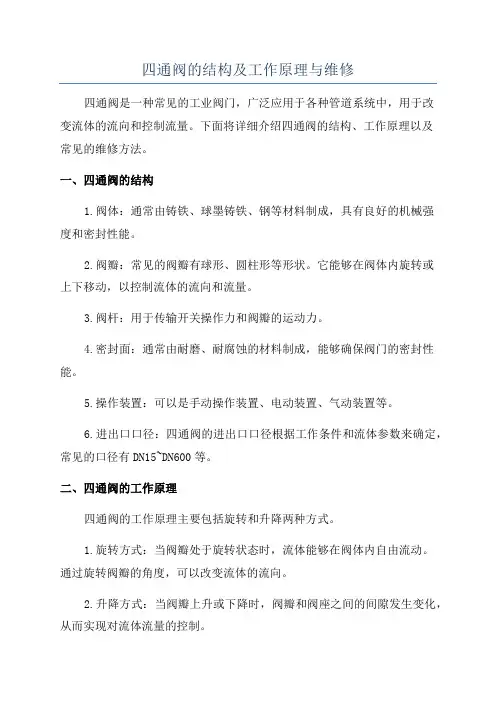

四通阀的结构及工作原理与维修四通阀是一种常见的工业阀门，广泛应用于各种管道系统中，用于改变流体的流向和控制流量。
下面将详细介绍四通阀的结构、工作原理以及常见的维修方法。
一、四通阀的结构1.阀体：通常由铸铁、球墨铸铁、钢等材料制成，具有良好的机械强度和密封性能。
2.阀瓣：常见的阀瓣有球形、圆柱形等形状。
它能够在阀体内旋转或上下移动，以控制流体的流向和流量。
3.阀杆：用于传输开关操作力和阀瓣的运动力。
4.密封面：通常由耐磨、耐腐蚀的材料制成，能够确保阀门的密封性能。
5.操作装置：可以是手动操作装置、电动装置、气动装置等。
6.进出口口径：四通阀的进出口口径根据工作条件和流体参数来确定，常见的口径有DN15~DN600等。
二、四通阀的工作原理四通阀的工作原理主要包括旋转和升降两种方式。
1.旋转方式：当阀瓣处于旋转状态时，流体能够在阀体内自由流动。
通过旋转阀瓣的角度，可以改变流体的流向。
2.升降方式：当阀瓣上升或下降时，阀瓣和阀座之间的间隙发生变化，从而实现对流体流量的控制。
根据不同的工况和要求，可以选择旋转方式或升降方式来实现对流体的控制和调节。
三、四通阀的维修1.检查阀门：定期检查阀门的操作状况、密封性能以及阀瓣和阀座的磨损程度。
如发现问题，及时维修或更换。
2.清洁阀门：定期清洁阀门，以防止杂质积聚导致阀瓣卡住或密封面破损。
可以采用机械清洗或化学清洗的方式进行。
3.更换密封件：当发现阀门密封性能下降时，需要及时更换密封件。
在更换密封件时，要选择适合的材料和型号，并保证安装过程中的严密性。
4.更换阀瓣和阀座：当阀瓣或阀座严重磨损或损坏时，需要进行更换。
在更换阀瓣和阀座时，要确保新件的质量和尺寸与原件相同。
5.润滑维护：定期对阀门进行润滑，以减少摩擦和磨损。
可以根据使用条件选择适当的润滑剂，如液体润滑油或固体润滑脂等。
以上是四通阀的结构、工作原理和维修方法的介绍。
在实际应用中，要根据具体情况选择合适的四通阀，并严格按照操作规程进行使用和维护，以确保其正常工作和延长使用寿命。
四通阀的更换图文
四通阀的更换
（针对《空调器维修一学就会》书上介绍的方法的补充说明）
在更换四通阀的过程，很容易因焊接温度过高而损坏内部部件。
对于初学者或者不是很熟练者，可采用以下方法。
该方法虽然要多焊几个接头，但可确保焊接过程不会损伤四通阀。
1. 不在离阀体很近的这四个接头处焊开、拆下旧四通阀。
不在离阀
体很近的
这四个接
头处焊开、
拆下旧四
通阀
2.在离阀体较远的接头处焊开、拆下旧四通阀。
3.拆下四通阀，然后将四通阀上的连接管也拆下，因为这些连接管需装在新阀上。
四通阀连接管连接管
4.将新阀的线圈取下，将阀体的管口向上、放入水中（脸盆装的水即可），注意，要防止水进入管内。
5.在四通阀的任一个管口接入相应的连接管，焊接，再分别将其他管口接入相应的连接管，焊接后，再装到空调器上。
家用空调四通阀维修全过程图解
家用空调四通阀维修全过程图解一、四通阀结构及使用四通阀由三个部分组成：先导阀、主阀和电磁线圈。
电磁线圈可以拆卸。
先导阀与主阀焊接成一体。
①毛细管Capillary tube②先导滑阀Pilot slide valve③压缩弹簧Compress spring④⑤活塞腔Piston chamber⑥主滑阀Body slide valve四通阀的工作原理的简介:当电磁线圈处于断电状态，如图一，先导滑阀②在压缩弹簧③驱动下右移，高压气体进入毛细管①后进入活塞腔⑤，另一方面，活塞腔④的气体排出，由于活塞两端存在压差，活塞及主滑阀⑥右移，使E、S接管相通，D、C接管相通，于是形成制冷循环如图三。
当电磁线圈处于通电状态，如图二，先导滑阀②在电磁线圈产生的磁力作用下克服压缩弹簧③的张力而左移，高压气体进入毛细管①后进入活塞腔④，另一方面，活塞腔⑤的气体排出，由于活塞两端存在压差，活塞及主滑阀⑥左移，使S、C接管相通，D、E接管相通，于是形成制热循环。
如图四。
用途和特点：电磁四通换向阀是热泵型空调器的重要器件，适用于中央、分体和柜式、窗式空调器。
采用四通先导阀控制四通主阀，换向可靠。
设有防止系统短路的特殊装置。
能瞬时换向并可在最小压差下动作，使经过四通阀的压降和泄漏减到最小。
电磁线圈采用热固性塑料密封，全封闭防水。
UL认证型号：按需要提供。
技术规格：气密试验压力: R22 2.9MPA最大工作压力: R22 2.9MPAR407C 3.3MPAR407C 3.3MPAR410A4.15MPAR410A 4.15MPA环境温度：－20℃～55℃许可流体温度：－20℃～120℃环境相对湿度：小于95％二、空调系统中四通阀换向故障判别一）四通阀的结构特点1、中间流量由四通阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，E、S、C三条接管互相串通，有一定的中间流量，此时，压缩机高压管内的冷媒可以直接流回低压管。
设计中间流量的目的是当主滑阀处在中间位置时，能起到卸压的作用，避免空调系统受高压破坏。
家用空调电磁四通阀结构原理及故障处理
家用空调电磁四通阀结构原理及故障处理1、电磁四通阀结构及工作原理电磁四通阀主要由电磁线圈和阀体两部分组成。
阀体由毛细管将先导阀和主阀连接成一体，不能拆卸。
1.1 保护状态根据四通阀主阀的内部结构原理图可知，当半圆形滑块处在主阀中间位置状态时，使得 E 铜管、S 回气管、C 铜管三根铜管相互导通融为一体，从压缩机产生的高温高压蒸汽从 D 管进入阀体内，再从主阀滑块四周直接进入回气管（S 管），在电磁四通阀内不产生压力差的情况下，回到压缩机内，形成制冷剂（冷媒）的空循环。
电磁四通阀设计有保护状态，用以平衡中间流量，其目的是当空调整个循环系统出现压力瞬变时，起到卸压的作用，从而保护电磁四通阀免受高压的破坏。
1.2 制冷工况空调在制冷时，四通阀是不通电的。
先导阀在弹簧压力作用下，滑块移至最左侧，毛细管高压相通，低压相通。
使主阀内活塞左右端产生压力差，迫使活塞带动阀内半圆形滑块移向最左侧，此时，电磁四通阀 E 管和 S 管相通、D 管和 C 管相通，在此状态下，压缩机产生的高温高压蒸汽气体从电磁四通阀铜管的 D 管口进入阀体，由于主阀内滑块的位置使得气体由 C 管口排出，由管道进入放置室外的热交换器，在外风机作用下，制冷剂散热冷凝后成为中温高压的液体，再经膨胀阀或毛细管节流减压后，变成低温低压的液体，流进室内热交换器（此时为蒸发器）蒸发吸热，变成低温低压的气体，从电磁四通阀的 E 管口进入，由 S 管口排出，回到压缩机内，如此循环往复，形成制冷过程。
1.3 制热工况空调在制热工况下，电磁四通阀线圈处于通电状态，在电磁线圈产生的强大磁力作用下，先导阀阀体内的滑块克服原先安装弹簧的弹力，使得阀体内的滑块移至阀体的最右侧，毛细管高压相通，低压相通，主阀活塞在压力差的作用下，活塞带动半圆形滑块移至主阀的最右侧，此时电磁四通阀 E 管和 D 管相通、S管和C 管相通，在此状态下，压缩机产生的高温高压制冷剂气体，由电磁四通阀的 D 管口进入阀体，再由 E 管口排出，进入室内热交换器（此时为冷凝器），在室内风机的作用下，制冷剂开始散热冷凝，从而使制冷剂冷凝为中等温度的高压液体，经电子膨胀阀或热力膨胀阀或毛细管节流降压后，制冷剂变成低温低压可流动的液体，流进室外热交换器，蒸发吸热变成低温低压的气体，从电磁四通阀的C 管口进入，由 S 管口排出，回到压缩机内，如此往复循环，形成制热过程。
空调四通换向阀原理、检测，赶紧收下吧

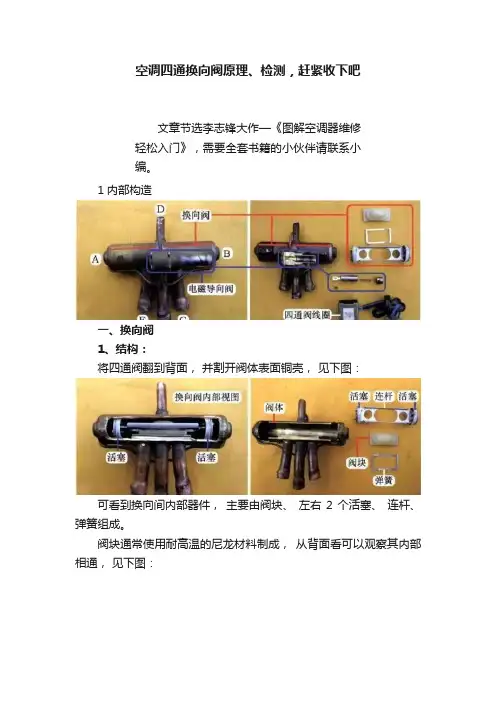

空调四通换向阀原理、检测，赶紧收下吧文章节选李志锋大作—《图解空调器维修轻松入门》，需要全套书籍的小伙伴请联系小编。
1内部构造一、换向阀1、结构：将四通阀翻到背面，并割开阀体表面铜壳，见下图：可看到换向间内部器件，主要由阀块、左右2个活塞、连杆、弹簧组成。
阀块通常使用耐高温的尼龙材料制成，从背面看可以观察其内部相通，见下图：可连接阀体下部的3根管口中的其中2个，但始终和连接压缩机吸气管的S管口相通，即只能S-E管口相通或S-C管口相通。
2、换向原理阐述：活塞和l连杆固定在一起，阀块安装在连杆上面，当活塞受到压力变化时其带动连杆左右移动，从而带动阀块左右移动。
1）、制冷模式：当阀块移动至某一位置时使S-E管口相通，则D-C管口相通，见下图：压缩机排气管D排出高温高压气体经C管口至冷凝器，三通阀E 连接压缩机吸气管S，空调器处于制冷状态。
2）、制热模式：当阀块移动至某一位置时使S-C管口相通，则D－E管口相通，见下图：压缩机排气管D排出高温高压气体经E管口至三通阔连接室内机蒸发器，冷凝器C连接压缩机吸气管S，空调器处于制热状态。
二、电磁导向阀导向毛细管由4根毛细管组成，分别为：连接压缩机排气管D管口；压缩机吸气管S管口；换向阀左侧A；换向阀右侧B。
导向阅本体安装在四通阀表面，内部由小阀块、衔铁、弹簧、堵头（设有四通阀线圈的固定螺钉）组成。
导向阀连接4根导向毛细管，其内部设有4个管口，布局和换向阀类似，见下图：小阀块安装在衔铁上面，衔铁移动时带动小阀块移动，从而接通或断开导向阀内部下方3个管口。
衔铁移动方向受四通阅线圈产生的电磁力控制，换向阀内部的阀块之所以称为“ 小阀块” ，是为了和换向间内部的阀块进行区分， 2个阀块所起的作用基本相同。
2制冷与制热切换原理一、制冷模式：主板未给四通阀供电，系统处于制冷模式：室外机四通阀因线圈电压为交流0V，电磁导向阀内部衔铁在弹簧的作用下向左侧移动，使得D口和B侧的导向毛细管相通， S口和A 侧的导向毛细管相通，因D口连接压缩机排气管、 S口连接压缩机吸气管，因此换向阀B侧压力高、 A侧压力低，见下图：因换向阀 B 侧压力高于 A 侧，推动活塞向A 侧移动，从而带动阀块使 S-E 管口相通、同时 D-C 管口相通，即压缩机排气管 D 和冷凝器 C 相通、压缩机吸气管 S 和连接室内机蒸发器的三通阀 E 相通，制冷剂流动方向为：①→D→C→②→③→④→⑤→⑥→E→S→⑦→①，系统工作在制冷模式，请参见下图：二、制热模式：室外机四通阀线圈电压为交流220V，产生电磁力，使电磁导向阀内部衔铁克服弹簧的阻力向右侧移动，使得D口和A侧的导向毛细管相通、S口和B侧的导向毛细管相通，因此换向阀A侧压力高、B 侧压力低，见下图：因换向阀 A 侧压力高于 B 侧压力，推动活塞向 B 侧移动，从而带动阅块使S-C 管口相通、同时D-E管口相通，即压缩机排气管D 和连接室内机蒸发器的三通阀E相通、压缩机吸气管S和冷凝器C相通，制冷剂流动方向为：①→D→E→⑥→⑤→④→③→②→C→S→ ⑦→①系统工作在制热模式，见下图：制热模式下系统主要位置的压力和温度见下表：3四通阀线圈阻值测量1）、在室外机接线端子处测量格力KFR-23GW/Aa-3定频空调器室外机接线端子上共有5根引线：1根为N零钱公共端(1号为蓝线）1根接压缩机（2号为黑线）1根接四通阀线圈（4号为紫线）1根接室外风机（5号为橙线）1根接地线（3号为黄绿线）使用万用表电阻档，见图下图：1表笔接l号N零线公用端、1表笔接4号紫线测量阻值，实测约为2.1K。
空调压缩机、四通阀、截止阀更换流程方法。
空调压缩机、四通阀、截止阀更换流程方法。
一、压缩机更换流程1、放冷媒：用内六角扳手将高低压阀打开。
·注意作业环境通风，以免人员窒息；·放冷媒速度不能太快，以免人员被冷媒冻伤；同时可避免压缩机内的冷冻机油随冷媒被放出，一旦压缩机经后续检查为完好，缺少冷冻油将影响正常使用。
留意冷媒喷出颜色，如喷出为白色或无色，则系统内部清洁度较高。
压缩机可能没有损坏。
2、拆除吸排气管：确认冷媒已放尽；·往系统内充注氮气；·焊枪点火，将火焰调节到中性焰；·用焊枪预热焊口，焊口焊料熔化后，抽出吸、排气管；3、空载运行：旧压缩机吸排气管管口敞开；·压缩机通电运行·注意：旧压缩机拆除前，保证吸排气管管口都敞开的状态下，运行时间不超过5秒钟，判断压缩机单体是否堵转、有无吸排气。
·测试压缩机是否有吸排气可用手指接近排气口感受；·绝缘耐压不良、运行电流大的旧压缩机可能漏电，不能以此种方法测试。
4、取下和处理旧压缩机：取下旧压缩机，将工艺管焊接在压缩机吸排气管上，再将工艺管夹扁封焊。
5、清洗系统：将清洗液喷射入冷凝器、蒸发器，然后吹入高压空气或氮气，重复以上过程两、三次，直至空气吹出液体是清洁的；·从相反方向吹入高压空气或氮气，持续10秒以上·注意：清洗液要求高溶油、容易挥发，推荐使用R11；·必须保证焊接处管口的清洁；若压缩机油发黑或带有较多杂质,要清洗系统、更换贮液罐和过滤器。
6、换上新压缩机：将压缩机脚垫摆放到底盘螺栓上，胶脚上部可以涂少许清洁剂润滑（不能涂油）；放入压缩机；拧底脚螺钉；拔压缩机排气管胶塞；拔压缩机吸气管胶塞。
·原则上要求使用原型号原品牌压缩机，实在无法满足则必须保证新压缩机能力与旧压缩机能力一致；·涡旋压缩机与转子式压缩机不能互换；·单相压缩机与三相压缩机不能互换；·拔压缩机胶塞必须先排气管后吸气管；·维修过程必须保证润滑油不能接触。
空调四通阀维修注意事项
空调四通阀维修注意事项空调四通阀是空调系统中非常重要的一个组件，用于控制冷凝器和蒸发器之间的制冷剂流量。
如果四通阀出现故障或损坏，会导致空调系统无法正常运行。
因此，我们需要注意以下几个方面来维修空调四通阀：1. 了解四通阀的结构和工作原理：在维修四通阀之前，必须对其结构和工作原理有一定的了解。
四通阀一般由驱动器和阀体两部分组成，驱动器用于控制阀体的状态，阀体负责控制制冷剂流通。
掌握四通阀的工作原理，有助于更准确地判断问题所在。
2. 定期检查四通阀：空调运行一段时间后，应定期检查四通阀是否存在损坏或松动的情况。
如果发现四通阀有异样或损坏的迹象，应及时采取维修或更换措施。
3. 清洁四通阀：四通阀易受灰尘、污垢等脏物的影响，导致阀芯和阀座无法紧密接触，从而影响阀的密封性能。
因此，应定期对四通阀进行清洁，可使用专业清洗剂清洗，将阀芯和阀座上的污垢清理掉。
注意使用清洁剂时要保护好自己的皮肤和眼睛，防止受到化学物品的伤害。
4. 修复或更换损坏的四通阀零件：如果四通阀的驱动器损坏，应及时修复或更换。
同时，如果阀体的密封性能出现问题，也需要及时更换阀芯和阀座。
对于阀体本身的损坏，建议更换整个四通阀。
5. 调试四通阀：在维修或更换完四通阀后，需要进行调试。
通过调试，可以确保四通阀的工作状态正常，制冷剂流量的控制准确。
6. 防止四通阀过热：四通阀在运行过程中，由于制冷剂流动的摩擦，会产生一定的热量。
如果四通阀过热，可能会导致阀体变形，影响其正常工作。
因此，应通过增加散热装置或改变安装位置等措施，来降低四通阀的温度，保持其在正常工作范围内。
7. 注意安全操作：在维修四通阀时，务必注意自己的安全。
比如，在拆卸四通阀时，应使用合适的工具，并注意不要受伤。
同时，为了避免对空调系统产生不必要的损坏，最好能请一名专业技术人员进行维修。
总之，维修空调四通阀需要有一定的专业知识和技能。
同时，还应注意安全操作，定期检查和清洁四通阀，及时修复或更换损坏的零件。
四通阀的结构及工作原理与维修
四通阀的结构及工作原理与维修四通阀是一种用于控制流体的开关阀门，常用于管路系统中，可以实现两个入口和两个出口的流体的切换或混合。
下面将从结构、工作原理以及维修三个方面对四通阀进行详细介绍。
一、结构四通阀主要由阀体、阀盖、阀瓣、阀杆以及密封件等组成。
阀体是四通阀的主要部件，通常采用球形结构，内部开有四个通道，分别与两个入口和两个出口相连接。
阀盖用于固定阀体，阀瓣则是一个球状的阀门，通过旋转来实现通道的切换。
阀杆用于传输旋转动力，与阀瓣相连。
密封件则是用于确保四通阀的密封性能。
二、工作原理四通阀通过转动阀瓣来实现通道的切换。
当阀瓣处于其中一位置时，通道1和通道3相连，通道2和通道4相连；而当阀瓣旋转180度后，通道1和通道4相连，通道2和通道3相连。
通过阀瓣的转动，可以实现两个入口和两个出口的流体的切换或混合。
当阀瓣处于连接状态时，通过管道的流体可以围绕阀瓣流动，并且密封件可以确保流体不会泄漏。
四通阀的结构简单、使用方便并且具有较好的密封性能。
三、维修1.清洁阀体：定期对四通阀阀体进行清洁，防止污物附着，影响阀门的开闭。
可以使用清洗剂和软刷进行清洁。
2.检查密封件：定期检查阀门的密封件是否损坏或老化，如发现问题及时更换。
密封件质量直接影响到四通阀的密封性能。
3.润滑阀杆：定期使用适量的润滑油对四通阀的阀杆进行润滑，确保阀杆的灵活性。
4.检查阀瓣：定期检查阀瓣是否有变形或磨损的情况，如有问题及时更换。
阀瓣的质量直接影响到四通阀的切换流体的能力。
5.检查阀体连接：定期检查阀体与管道之间的连接是否紧固，如有发现松动的情况及时进行紧固。
总结：四通阀是一种用于控制流体的开关阀门，通过阀瓣的转动来实现通道的切换。
其结构简单，工作可靠，维护保养也相对简单。
通过定期的清洁、检查和润滑等工作，可以确保四通阀的正常工作，延长使用寿命。
四通阀操作规程
焦化四通阀操作规程我焦化装置焦炭塔有：焦炭塔顶油气隔断阀(分别去分馏塔、放空塔)四台、气相总阀一台、塔底进料隔断阀两台、放油阀两台、四通阀一台共九台，采用的是VELAN公司的电动球阀，另有操作控制面板一台用来控制四通阀及进料隔断阀的操作。
一、底进料隔断阀与四通阀的逻辑关系及电动球阀操作注意事项1、选择控制盘操作方式时：（1）若底进料隔断阀处于全关状态，则四通阀无法向该方向切换。
必须打开底进料隔断阀，四通阀才可向相应方向切换。
（2）四通阀处在A位时，A进料阀不能从操作盘上关闭，四通阀处在B位时，B进料阀不能从操作盘上关闭。
若四通阀处在A和B位之间，则A进料阀、B进料阀都不能从操作盘上关闭。
同样道理，四通阀处在BY PASS与A（B）之间时，A（B）阀不能关闭。
（3）在BY PASS与A（B）之间切换时，BY PASS必须打至ON，否则将无法进行BY PASS 的操作。
（4）操作盘上可直接进行由A（B）位向BY PASS的切换，但BY PASS向A（B）位切换时，必须用就地操作方式使四通阀离开BY PASS 位，然后才可在操作盘上进行切换。
2、就地操作时，以上逻辑关系不起作用，所有限位开关不起作用，若要停止，需在电动执行器上将选择开关打至STOP后，阀门停止动作，然后可进行反向操作。
3、就地操作时，禁止运行中直接将阀门反向操作，需按STOP，阀门停止动作后，方可进行反向操作，以免扭矩过大。
4、正常操作过程中，所有电动球阀的密封蒸汽可不必停止。
5、在球阀全开全关状态时，短时间停汽影响不大，但在球阀的活动过程中应保证给汽封。
6、遥控器主要用来设置内部控制器内部程序，所有球阀出厂前都已设置好程序，正常操作过程中禁止使用遥控器进行操作。
7、电动执行器上的液晶显示所用电池寿命约为5年，换电池时禁止操作，否则将改变执行器原有程序。
二、操作步骤1、控制面板送电后即启动，这时控制面板上的POWER ON指示灯亮、阀门状态指示灯亮，表明四通阀及进料阀处于电动状态。
空调四通阀串气的故障表现
空调四通阀串气的故障表现空调四通阀是空调系统中的重要部件，主要功能是控制冷媒的流向和压力，调节室内温度。
但是，在长期使用过程中，四通阀可能会出现串气故障，导致空调系统无法正常工作，影响使用效果。
本文将详细介绍空调四通阀串气的故障表现及解决方法。
一、故障表现1.室内温度不稳定当空调四通阀出现串气故障时，会导致冷媒流向异常，使得室内温度不稳定。
有时室内温度会忽冷忽热，有时会出现冷气不足的情况。
这是因为四通阀的气流流向异常，导致冷媒的流动受到限制，无法正常达到室内。
2.制冷效果不佳当空调四通阀出现串气故障时，会导致冷媒流动不畅，使得制冷效果不佳。
有时空调需要工作很长时间才能达到预设温度，有时室内温度一直无法降低。
这是因为四通阀的气流流向异常，导致冷媒的流动不稳定，无法有效地制冷。
3.室内噪音增大当空调四通阀出现串气故障时，会导致冷媒流动不畅，使得空调系统内部压力异常增大，从而产生室内噪音。
这是因为四通阀的气流流向异常，导致冷媒的流动不稳定，压力增大，产生噪音。
4.室外机工作异常当空调四通阀出现串气故障时，会影响室外机的工作。
有时室外机会出现频繁启停的情况，有时会出现工作时间过长的情况。
这是因为四通阀的气流流向异常，导致室外机受到影响，无法正常工作。
二、解决方法1.更换四通阀当空调四通阀出现串气故障时，需要更换四通阀。
一般情况下，更换四通阀需要专业技术人员进行操作，需要注意的是，更换四通阀时需要选择与原配件相同的型号和规格，以确保更换后的四通阀能够正常工作。
2.清洗四通阀当空调四通阀出现串气故障时，也可以尝试清洗四通阀。
清洗四通阀需要专业技术人员进行操作，需要注意的是，清洗四通阀时需要使用专用清洁剂，以确保清洗效果。
3.检查其他部件当空调四通阀出现串气故障时，也需要检查其他部件是否存在故障。
有时其他部件的故障也会导致四通阀出现串气故障，例如冷凝器、蒸发器等。
因此，在更换四通阀之前，需要仔细检查其他部件是否存在故障。
空调器制冷原理-四通阀
四通阀
四通阀
换向阀使用时的注意点 ①选择换向阀的容量（制冷量或供热量）要和空调器一致。换向阀的容量若选 得比空调器容量小，将会引起制冷剂流动时较大的压力损失。换向阀的容量若 选得过大，制冷剂通过活塞上的小孔的泄漏量会过大，使活塞的推动力不足。 ②换向阀安装时，要使阀的轴线保持在水平位置。 ③不要有液体制冷剂泄漏在管路上。 ④防止换向阀焊接时管路产生应力产生不必要的振动源。
谢谢大家！
海信科龙顾客服务部技术培训室
所示。
四通阀
Solenold Coll
Pllot Valve Valve Body
Outslde evaporator 室外机组
室内机组 Compressor Inside condensor
四通阀
制热循环（线圈通电状态） 当电磁线圈处于通电状态（即制热状态），先导滑阀①在电磁线圈产生的磁力 作用下，克服压缩弹簧②的弹力而右移，高压流体进入毛细管③后进入左活塞腔 ⑥。另一方面，右活塞腔④的流体由于和S管相通，受压缩机抽吸而排出；使活塞 两端产生压力差，活塞及主滑阀⑤右移，使C、S接管相通，D、E接管相通，于是 形成制热循环，制冷剂流向如下图所示。
四通阀
⑤焊接时要防止水进入管路或换向阀。 ⑥避免换向阀承受异堂高的压力。 ⑦焊条阀体时，注意不要使阀体温度超过120℃。可采取包湿布、淋水、浸水等法 降低阀体焊接时产生的传导高温影响阀体。
ห้องสมุดไป่ตู้⑧阀体内绝不能有灰尘、清洗衣液等异物。
⑨安装时阀体不要碰伤。 ⑩连接管道螺母的拧紧力矩控制在3.43N*m左右。
每日一学大课堂
——空调系统原理---四通阀
海信科龙顾客服务部技术培训室
四通阀
电磁四通换向阀是用于热泵型空调器的部件。 空调器在冬季作制热运行时，室内侧热交换器
四通阀的结构及工作原理与维修
四通阀的结构及工作原理与维修
阀芯衔铁弹簧电磁线圈组成，阀体内有活塞和滑块，电磁线圈是用螺钉固定的，可以单独拆卸下来，阀体与阀芯用3根毛细管相连
【改进后的新四通电磁阀为4根毛细管】。
四通电磁阀的作用是改变制冷剂的流向，实行制冷与制热转换。
当家用空调器工作在制冷状态时，电磁线圈不通电，铁心在弹簧力作用下移向左端，实行制冷；当家用空调器在制热状态时，电磁线圈通电，衔铁被吸住，阀芯及阀体内的滑块，活塞均移向右端，实行制热。
电磁四通阀是否有故障，可按以下方法进行判定；1】
将家用空调器控制面板上的温度控制器调整到制热状态，使电磁线圈保持在通电状态。
正常情况下，电磁线圈通电时，应能听到控制阀内铁芯吸合的卡塔声及制冷剂换向的流动声。
若听不到任何声音，则说明电磁线圈存在故障。
2】
用万能表测量电磁线圈的阻值。
首先短开控制回路的接线，将万能表接在电磁线圈上。
正常时，阻值应在1000-1500欧之间，若实测阻值为无穷大或者接近0，则判断电磁线圈已讯坏。
当确定电磁四通阀讯坏时，应换用的电磁阀，可按以下步骤进行；1】
首先取下电磁线圈，然后将电磁四通阀全部焊下。
2】
选用规格型号相同的电磁四通阀，更换时，4根铜管接口要摆正到位，并注意保持原方向和角度，换向阀必须呈水平状态。
3】
焊接时，应选单根高压管，然后焊3根低压管的中间一根，然后焊接左右两根。
4】
焊接时，应注意保持阀体的冷却，最好放到冷水槽中进行操作，以免讯坏电磁四通阀的塑料部件。
空调部件电磁四通换向阀
电磁四通换向阀
图1 图2
一、简介
1电磁四通换向阀主要应用在热泵式空调器中，由于在结构上主要有4根管道与它相连，所以常叫四通阀，它的作用是通过改变系统中制冷剂的流向，来改变空调器两器的功能，实现制冷、制热或除霜等功能的切换。
2电磁四通换向阀由两部分组成，一部分为电磁导向阀，另一部分为四通换向阀阀体，四通换向阀阀体是通过电磁导向阀来控制的，二者之间用四根（有三根的）导向毛细管连接，如图1
3四通阀体结构（图3）
图3
4电磁导向阀
通过电磁力的作用，来控制电磁导向阀内部滑块的移动，然后通过毛细管来控制进出主阀阀体的两端的压强，来控制主阀滑块的移动，从而控制换向。
二、制冷制热转换原理
1制冷
当电磁阀线圈处于断电状态，，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
如图4
图4
2制热
当电磁阀线圈处于通电状态，先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移，高压气体进入毛细管①后进入左端活塞腔，另一方面，右端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀右移，使排气管与室内机接管相通，另两根接管相通，形成制热循环。
如图5
图5谢谢。
更换阀门操作规程(3篇)
第1篇一、目的为确保管道系统的正常运行，防止因阀门损坏或故障导致的生产安全事故，特制定本操作规程。
二、适用范围本规程适用于公司内部所有管道系统中阀门更换作业。
三、操作步骤1. 准备工作（1）确认阀门损坏或故障，分析原因，确定更换方案。
（2）准备更换所需工具及材料，包括扳手、螺丝刀、垫片、密封剂、新阀门等。
（3）了解现场环境，确保作业安全。
2. 更换步骤（1）关闭阀门上游及下游的阀门，防止介质泄漏。
（2）拆卸损坏的阀门：拆卸法兰螺栓，取下法兰，将损坏的阀门从管道上卸下。
（3）检查管道内壁，清除杂物，确保管道清洁。
（4）安装新阀门：将新阀门安装到管道上，对准法兰，紧固法兰螺栓。
（5）涂抹密封剂，确保法兰连接处密封。
（6）打开上游及下游阀门，恢复介质流通。
3. 验收检查（1）检查新阀门安装位置是否正确，阀门开启是否灵活。
（2）检查法兰连接处是否有泄漏现象。
（3）确认阀门更换作业完成，记录更换时间、阀门型号、更换原因等信息。
四、注意事项1. 操作人员应具备一定的管道阀门维修技能，熟悉本规程。
2. 操作过程中，应严格遵守安全操作规程，确保人身及设备安全。
3. 操作前，应关闭上游及下游阀门，防止介质泄漏。
4. 更换过程中，如发现异常情况，应立即停止操作，查找原因并处理。
5. 更换后的阀门应定期检查，确保正常运行。
五、应急处理1. 如发现阀门泄漏，应立即关闭上游及下游阀门，防止介质泄漏。
2. 如发现阀门损坏，应立即更换新阀门。
3. 如发现异常情况，应立即通知相关人员处理。
六、培训与考核1. 操作人员应参加公司组织的阀门更换操作规程培训，掌握相关技能。
2. 公司定期对操作人员进行考核，确保其具备实际操作能力。
本规程自发布之日起实施，由设备管理部门负责解释。
第2篇一、目的为确保阀门更换作业的安全、高效和规范，防止因操作不当造成设备损坏或安全事故，特制定本操作规程。
二、适用范围本规程适用于公司所有阀门更换作业，包括但不限于管道阀门、设备阀门、井口阀门等。
四通阀原理与维修
• 7、四通换向阀由阀体和4根连接管组成，4 根接管中3根在同一侧，中间接管压缩机吸 气管连接，其余2个与室内、外换热器相连， 另外一个接管在另一侧，与压缩机排气管 相连接，阀体内设有半圆形滑块和两个带 小孔的活塞，滑块作为阀门，可在阀体内 左右移动，使下侧的两根连接管通过滑块 覆盖住的两个阀孔而连通，下侧的另一连 接管通过另一阀孔与阀体相通，活塞与滑 块通过阀架连接在一起，可同步移动。
电磁导向阀
接压缩机 排气口
四通换 向阀
主阀体
活塞
接室内热交换器
接压缩机吸气口
接室外热交换器
• 4、从图中可以看出，电磁导向阀由阀碗、弹簧、 铁芯和电磁线行时，线圈不通电，因弹簧的推力而 使铁芯和阀碗一起向左移动，此时毛细管d与c相 通（高压），毛细管a与b相通（低压），从而推 动四通换向阀滑块向左移，四通阀E与S相通，D 与C相通； • 6、当制热运行时，电磁导向阀线圈通电，电磁场 吸引衔铁右移，弹簧被压缩，铁芯推动阀碗一起 右移，使毛细管a与d相通（高压），毛细管b与c 相通（低压），从而推动四通换向阀的滑块向右 移动，D与E相通，C与S相通。
• 6 四通阀焊接时，温度过高，内部零件发生热变 形而不能动作； • 7 制冷系统冷媒泄漏，冷媒循环量不足，达不到 换向所需的压力； • 8 压缩机温度过高，由于制冷剂泄漏等原因压缩 机得不到很好的冷却，排气温度过高导致四通阀 内部零件变形卡死或换向不灵。
二、四通阀的检修与更换
• 一）、四通阀故障检查步骤 • 1、检查四通阀的供电电路，空调是在制热运行时 才对四通阀供电，通过供电检查可以确定是四通 阀问题还是控制电路问题。 • 2、检查四通阀线圈，确认供电正常后，应检查线 圈是否正常，在线圈通电时，应能听到铁芯吸合 时产生的“咔嗒”声，同时还能听到主阀换向产 生的“呲呲”声。当怀疑线圈有问题时，可测量 其电阻，正常时应在1.4KΩ左右，如果电阻值很 小或是无穷大，表明线圈内部有短路或断路。
简单易懂的四通换向阀更换方法
简单易懂的四通换向阀更换方法一、更换四通换向阀基本流程参考以下：1、断开空调电源；2、排放空调内制冷剂；3、取下四通阀线圈；4、取下四通阀5、包裹阀体；6、安装四通阀阀体；7、焊接四通阀管口；8、检漏；9、安装四通阀线圈；10、抽真空加制冷剂。
二、取下四通阀线圈前面简单过程我们先略过，直接看如何取下四通阀线圈：取下压力容器前盖和侧盖，可发现四通阀线圈共有2根引线。
插在室外机接线端子上面，首先取下2根引线，再使用螺钉旋具取下四通阀上的线圈固定选用螺钉，即可取下四通阀转子。
三、取下四通阀1）输油管道取下连接压缩机排气管和吸气管的连接管道由于四通间上才连接冷凝器和三通阀的管道距离较近，不容易从管口中取出，因此应先取下连接压缩机排气管和吸气管的管道。
2）取下连接三通阀和热交换器冷凝器的连接管道使用焊炬同时左右加热四通阀上连接三通阀和冷凝器管道接口，当2个管口发红，焊料开始流动时，使用钳子夹住四通阀上连接压缩机排气管泵的管道向上提，当2个管口达到一定温度抬起且连接管道松开时，即可取下四通阀：四、包裹阀体焊接四通阅热源管口时热量过高，容易将阀体内毁损的塑料阀块损坏，因此应使用毛巾包裹阀体降温，而阀体的温度是通过根部的3根管道传递，应首先包裹根部的3根管道。
由于连接压缩机排气管的管道距离四通阀阀体较远，焊接时温度不会损坏内部的阀块，因此不用采用毛巾包裹管口。
请参考以下包裹步骤：五、安装四通阀阀体使用焊枪加热连接四通间根部3根管道的管口，使表面剩余焊料充分熔化、流动直至掉下，使管口表面光滑，这样能顺利读取管路至四通阀管口。
因焊接时难点在于根部的3个管道，可将连接压缩机排气管的管道扳到一边，待焊接3个管口后再水槽焊接连接压缩机排气管的管口。
六、焊接四通阀管口由于四通间中间管道最难焊接，应首先焊接中间管道，再焊接两侧管道，最后焊接连结压缩机排气管的管道。
1）焊接中间管道使用焊枪加热四通阀根部中间换用管口至暗红色，再加入焊条，焊条流动将整个管路封闭；然后迅速将饮料瓶的向来水倒向四通阀阀体毛巾，为阀体降温，以防止温度过高烧坏内部阀块2）焊接两侧管道使用焊枪加热四通丘帕卡触头右侧管道接口井焊接，再使用自来水转弱阀体；使用焊枪加热四通阀左侧管道接口并焊接，再使用自来水转弱阀体；3）焊接压缩机排气管管道待四通阀根部的3根管口焊接完成后，整理压缩机排气管连接管道，配备至四通阀管口，重复使用焊枪加热并焊接管口，由于距离较远且阀体表面有毛巾包裹，焊接完成后不用自来水降温阀体。
四通阀更换注意事项
四通阀更换注意事项
1. 嘿，你知道吗，更换四通阀前可得好好检查啊！就像你要出门旅行，不提前看好天气怎么行呢？比如检查它是否有明显的损坏或泄漏，这可太重要啦！
2. 更换的时候要小心操作呀！这可不是能随便乱来的事，就好比做一道精细的菜肴，得用心对待吧。
你要是不小心弄坏了其他部件，那可麻烦大啦！
3. 一定要选择合适的四通阀啊！这就跟选鞋子一样，合不合脚很关键呢，不合适的四通阀装上去能好用吗？
4. 安装的过程中千万别粗心大意！这可不是玩游戏，输了还能重来。
每一步都得认真仔细，螺丝要拧紧咯！
5. 嘿，换完之后别以为就万事大吉啦！得测试一下呀，好比新手机到手要试试各项功能呢，看看制冷制热效果是不是正常的。
6. 更换四通阀可别自己一个人瞎捣鼓呀！找个懂行的人来帮忙不香吗？就像你搬重物，找个帮手是不是轻松多了？
7. 注意那些小细节哟！一个小垫圈都可能影响整个效果呢，这就像拼图里的一小块，少了它可就不完整啦！
8. 哎呀，千万别着急呀！一步一步来，心急吃不了热豆腐，更换四通阀更是这样啊！
9. 总之，四通阀更换要谨慎谨慎再谨慎！一定要做到万无一失，不然出了问题可就糟心咯！
我的观点结论：更换四通阀可不简单，每个环节都要用心对待，这样才能确保更换成功且使用效果良好。
