调音台SOUNDCRAFT 使用手册
Soundcraft NOTEPAD 调音台快速入门指南说明书
Additional Information
For more information, software downloads, specifications, and more visit the NOTEPAD product web pages: NOTEPAD-5 https:///en/products/notepad-5#downloads_and_docs NOTEPAD-8FX https:///en/products/notepad-8fx#downloads_and_docs NOTEPAD-12FX https:///en/products/notepad-12fx#downloads_and_docs
Mono/Stereo Keyboard
Microphones
Media Player
USB From Computer
Guitar
Speaker Outputs
Preamp Gain/Trim
EQ
Headphone Output Headphone Level
Aux/FX Send L/R Pan
NOTEPAD SERIES
QUICK START GUIDE
Troubleshooting
Power does not come on There are three connections between the AC source and the NOTEPAD: at the AC connection, at the AC power lead cable to the power supply body, and the barrel jack connector that plugs into the back of the NOTEPAD. Make sure all three are fully inserted. No sound With all the red rotary knobs turned down, start turning up each of the red knobs 10% at a time, until you achieve the desired volume. With each red knob at about the 2 o’clock position, you should have a mix with input-tooutput levels that are about equal. Sound is faint, distorted, or not clear Best signal level performance is often achieved when the meters peak mostly in the yellow LED area of the master meters. No effects applied Review the “Using FX” section of this document.

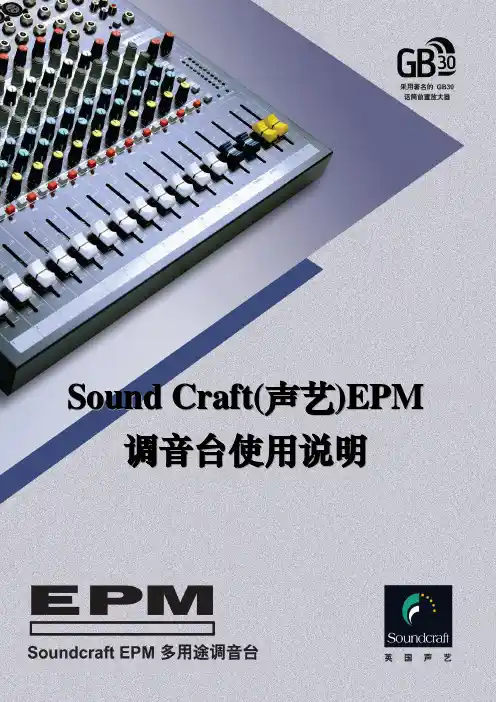

声艺 EPM8操作手册
S o u n d C r a f t(声艺)E P M 调音台使用说明S S o o u u n n d d C C r r a a f f t t （（声声艺艺））E E P P M M 调调音音台台使使用用说说明明目 录概概 述述 .............................................................................................................................................................................................................................. 33 主主要要功功能能和和特特点点 (4)● 主要特点： (4)● 主要功能： .............................................................................................................................................................. 4 主主要要技技术术规规格格 ........................................................................................................................................... 6 结结构构组组成成及及功功能能操操作作 ...................................................................................................................................................................................... 77 单单声声道道输输入入区区 . (8)● 信号输入接口 (8)● 调制旋钮 (10)● 功能按钮 ................................................................................................................................................................ 12 立立体体声声输输入入区区 ......................................................................................................................................... 14 主主控控制制区区 . (15)● 接口部分 (15)● 控制部分 (16)● 指示部分 ................................................................................................................................................................ 17 设设备备联联接接与与接接线线 .................................................................................................................................................................................................. 1188 常常用用音音频频接接口口 .. (18)● 常用的平衡信号接口 (18)● 常用的非平衡信号接口 ........................................................................................................................................ 20 音音响响系系统统常常用用连连接接线线 .. (22)● 信号插头的连接 (22)● EPM 系列调音台接口插头接线图 ....................................................................................................................... 24 E E P P M M 调调音音台台与与音音频频设设备备的的连连接接 .. (28)● 调音台的信号流程 (28)（声声艺艺））E E P P M M调调音音台台使使用用说说明明S S o o u u n n d d C C r r a a f f t t（SoundCraft EPM系列调音台采用了先进的技术和设计理念，具有极高的性价比。

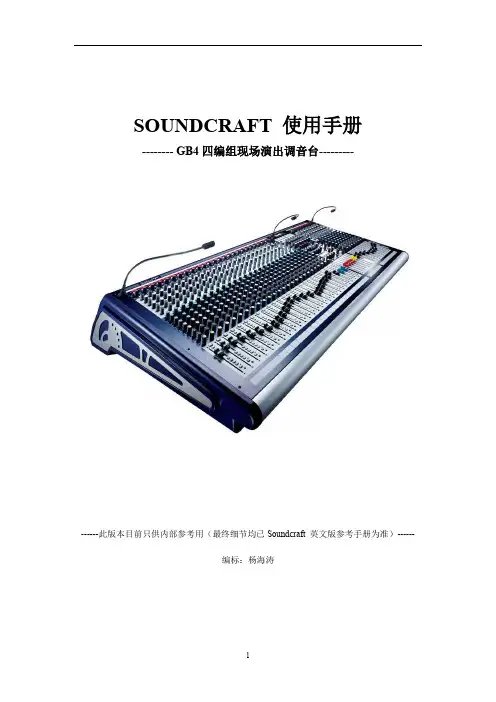

调音台SOUNDCRAFT-GB4-使用手册
SOUNDCRAFT 使用手册-------- GB4四编组现场演出调音台---------------此版本目前只供内部参考用（最终细节均已Soundcraft 英文版参考手册为准）------编标：杨海涛介绍：GB4是SOUNDCRAFT推出的专门为多功能会议室，剧场，体育场馆等中型扩声系统而设计的现场调音台。
GB4的技术和设计为同厂高档次级别系列，GB4设有内置电源，并有插孔连接外接电源（选购）2组电源可同时工作，对于重要场所而又不需要大型调音台的用户，GB4是一个很好的工作保障。
GB4提供七组主输出，八组辅助输出，7x4矩阵输出，每个通道的直接输出，四组哑音编组可灵活对不同通道进行编组控制能够满足非常复杂的工作需求。
坚固的机架，合理的面板布局，背板接线，新颖造型，除了用于固定安装。
同样适合流动演出明智选择。
GB4 使用手册目录：供电设备安装-———————————————————————————3音频系统接地——————————————————————————— 3系统电平调整-———————————————————————————3特性————-———————————————————————————4使用————-———————————————————————————4输入通道（单声道、立体声）————————————————————5辅助输出————————————————————————————— 6功能使用—————————————————————————————7输出部分—————————————————————————————8输出功能使用——————————————————————————92—TRACK ———————————————————————————9静音编组操作———————————————————————————10矩阵操作—————————————————————————————10耳机监听—————————————————————————————10技术指标—————————————————————————————11系统线路—————————————————————————————13主输出线路图———————————————————————————15供电设备安装：GB4供电设备符合EN60065标准，检查安装地点交流电源电压值，标准电压220V 误差正负10%确认电压后，连接设备电源线，打开设备测试，查看设备是否正常。

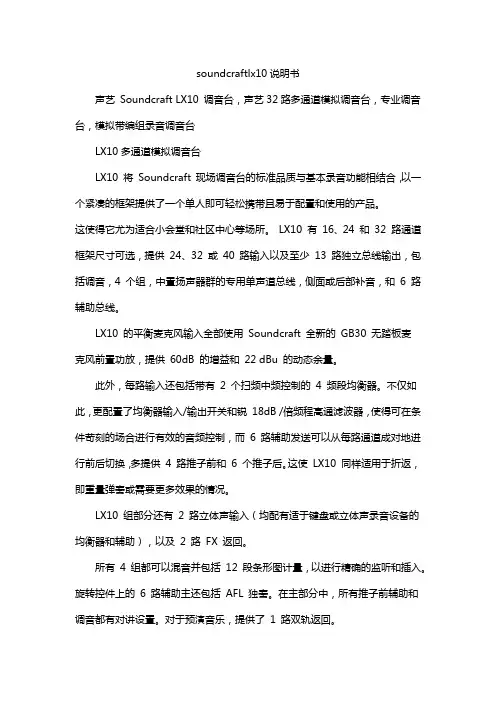

soundcraftlx10说明书
soundcraftlx10说明书声艺Soundcraft LX10 调音台，声艺32路多通道模拟调音台，专业调音台，模拟带编组录音调音台LX10多通道模拟调音台LX10 将Soundcraft 现场调音台的标准品质与基本录音功能相结合，以一个紧凑的框架提供了一个单人即可轻松携带且易于配置和使用的产品。
这使得它尤为适合小会堂和社区中心等场所。
LX10 有16、24 和32 路通道框架尺寸可选，提供24、32 或40 路输入以及至少13 路独立总线输出，包括调音，4 个组，中置扬声器群的专用单声道总线，侧面或后部补音，和6 路辅助总线。
LX10 的平衡麦克风输入全部使用Soundcraft 全新的GB30 无踏板麦克风前置功放，提供60dB 的增益和22 dBu 的动态余量。
此外，每路输入还包括带有2 个扫频中频控制的4 频段均衡器。
不仅如此，更配置了均衡器输入/输出开关和锐18dB /倍频程高通滤波器，使得可在条件苛刻的场合进行有效的音频控制，而6 路辅助发送可以从每路通道成对地进行前后切换，多提供4 路推子前和6 个推子后。
这使LX10 同样适用于折返，即重量弹奏或需要更多效果的情况。
LX10 组部分还有2 路立体声输入（均配有适于键盘或立体声录音设备的均衡器和辅助），以及2 路FX 返回。
所有4 组都可以混音并包括12 段条形图计量，以进行精确的监听和插入。
旋转控件上的6 路辅助主还包括AFL 独奏。
在主部分中，所有推子前辅助和调音都有对讲设置。
对于预演音乐，提供了1 路双轨返回。
一个“双轨”调音开关，允许工程师在主扩声上播放CD，而后台设置同步进行，只需按一下按钮即可。
如果需要单声道扩声，该调音也可以传输到单独的单声道总线。
提供USB 2.0 I/O 以便于与数字音频系统或基于计算机的数字音频工作站协作。
支持配置为2 路输入和2 路输出的USB 端口可用于播放数字源的音乐，或通过调音台录制混合信号到连接的数字音频设备。
Soundcraft Vi4声艺Vi4数字调音台中文快速使用说明书
TRIM 输入信号经过 A/D 转换后的增益调整，调整正范围是-36~+18dB。LO Cut 输入信号
在 A/D 转换前插入低切开关。
LO CUT 低切滤波器，调整范围是 20~600Hz。IN 开关。 HI CUT 高切滤波器，调整范围是 1.0~20kHz。IN 开关。
1
一、接口说明
LOCAL BOX 接口说明：
3 路 MIC 输入接口 5 路监听输出接口 8 路 模拟输入/输出接口 8 Ch AES/EBU 数字输入/输出接口
STAGE BOX 接口说明：
48 路 MIC 输入接口 16 路模拟输出接口 8 Ch AES/EBU 输出接口
Vi4 调音台如图所示可分为 4 个部分，其中 3 个为输入控制，一个为主控制部分。输入 部分主要负责输入通道的调控，兼顾部分输出设置。而主控部分主要负责输出通道的调控及 系统设置。
1、4 段全频 PEQ 设置 --------------------------------------------------------- 11 2、输出效果器设置 ---------------------------------------------------------- 11 3、31 段 GEQ 设置 ------------------------------------------------------------ 11 4、输出动态设置 ------------------------------------------------------------- 12 5、输出声像设置 -------------------------------------------------------------12

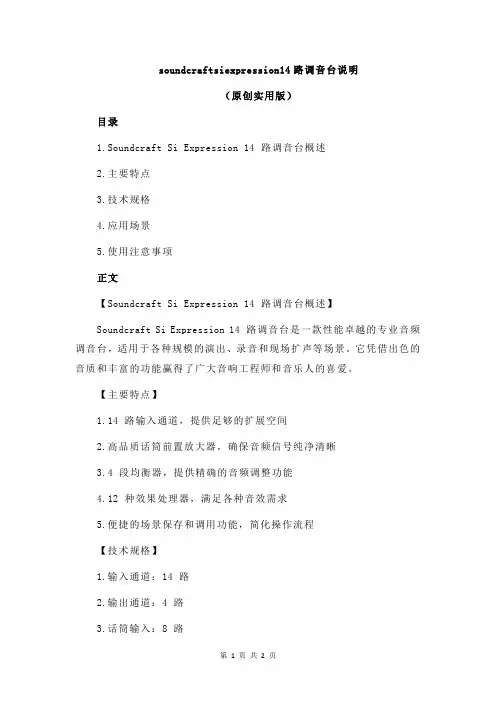

soundcraftsiexpression14路调音台说明
soundcraftsiexpression14路调音台说明（原创实用版）目录1.Soundcraft Si Expression 14 路调音台概述2.主要特点3.技术规格4.应用场景5.使用注意事项正文【Soundcraft Si Expression 14 路调音台概述】Soundcraft Si Expression 14 路调音台是一款性能卓越的专业音频调音台，适用于各种规模的演出、录音和现场扩声等场景。
它凭借出色的音质和丰富的功能赢得了广大音响工程师和音乐人的喜爱。
【主要特点】1.14 路输入通道，提供足够的扩展空间2.高品质话筒前置放大器，确保音频信号纯净清晰3.4 段均衡器，提供精确的音频调整功能4.12 种效果处理器，满足各种音效需求5.便捷的场景保存和调用功能，简化操作流程【技术规格】1.输入通道：14 路2.输出通道：4 路3.话筒输入：8 路4.线路输入：6 路5.均衡器：4 段，可调参数为高频、中频、低频和增益6.效果处理器：12 种，包括混响、延时、合唱等7.场景保存：最多可保存 6 个场景【应用场景】1.音乐会、演唱会等大型现场演出2.录音室、广播电台等专业音频制作环境3.企业活动、年会、演讲等商务场合4.酒吧、餐厅等休闲娱乐场所【使用注意事项】1.在使用前，请确保设备连接正确，并进行必要的检查和测试2.操作过程中，避免将调音台暴露在潮湿、高温或强光环境下，以免影响设备性能3.在使用过程中，请勿在调音台上施加过大的力，以免损坏设备4.使用完毕后，请将调音台关闭，并妥善保管，以延长设备使用寿命通过以上介绍，相信您对 Soundcraft Si Expression 14 路调音台已经有了充分的了解。
SOUNDCRAFT(声艺)EPM系列调音台使用说明书
S o u n d C r a f t(声艺)E P M 调音台使用说明目 录概概 述述 .............................................................................................................................................................................................................................. 33 主主要要功功能能和和特特点点 (4)● 主要特点： (4)● 主要功能： .............................................................................................................................................................. 4 主主要要技技术术规规格格 ........................................................................................................................................... 6 结结构构组组成成及及功功能能操操作作 ...................................................................................................................................................................................... 77 单单声声道道输输入入区区 . (8)● 信号输入接口 (8)● 调制旋钮 (10)● 功能按钮 ................................................................................................................................................................ 12 立立体体声声输输入入区区 ......................................................................................................................................... 14 主主控控制制区区 . (15)● 接口部分 (15)● 控制部分 (16)● 指示部分 ................................................................................................................................................................ 17 设设备备联联接接与与接接线线 .................................................................................................................................................................................................. 1188 常常用用音音频频接接口口 .. (18)● 常用的平衡信号接口 (18)● 常用的非平衡信号接口 ........................................................................................................................................ 20 音音响响系系统统常常用用连连接接线线 .. (22)● 信号插头的连接 (22)● EPM 系列调音台接口插头接线图 ....................................................................................................................... 24 E E P P M M 调调音音台台与与音音频频设设备备的的连连接接 .. (28)● 调音台的信号流程 (28)概概述述SoundCraft EPM系列调音台采用了先进的技术和设计理念，具有极高的性价比。
调音台 中文操作说明书
SOUNDCRAFT LX9 操作说明书1. 话筒输入（MIC）：低阻抗平衡输入插孔。
它的抗干扰性强，噪声低，一般用于有线话筒和会议话筒的连接。
2. +48V 幻像电源：这个按钮是48V 幻像电源开关是为电容话筒供给48V幻像电源的电工作状态时按钮的指示灯会亮。
3. 线路输入（LINE）：输入阻抗高，一般用于输入除会议话筒、有线手持话筒外的其他音源。
一般这些音源由线路输出，为高电平声源。
4. 话筒增益（MIC GAIN）：话筒的输入增益调节钮（10-60dB 的增益范围），调节它来控制话筒的灵敏度。
5. 高通滤波器：切除一些不想要的混浊的低频声，其效果很理想，特别是用来处理人声。
将输入声信号的频率成分中100Hz 以下的成分切除。
6. 断点输入(INS)：它是一种特殊使用的插座，平时其内部处于接通状态，当需要使用时，插入1/4" TRS插头（大三芯），将线路输入或话筒输入的声信号从尖端（Tip）引出去，经外部设备处理后，再由环（Ring）把声信号返回到调音台。
7. 直接输出接口（DIR O/P）：使用平衡式1/4" TRS，直接输出该通道输入的声源信号。
主要用于外接效果器或多声轨录音机。
实际上可看成是调音台的输出通道，只是它输出的信号是对应输入通道的独立信号，而不是混合后的节目信号。
8.直接输出均衡器旁路开关（DIR/PRE）该按键开关控制着DIR通道均衡器的接入或旁通。
它可以比较本通道 输入信号均衡前和均衡后的效果。
DIR/ PRE 按下时，直接输出信号 ，不经过均衡，推子，哑音。
9. 、均衡器调节旋钮——频响控制：这组旋钮共有六个，对应调音台输入通道的四段均衡器（均衡器段数 和功能不同，其旋钮个数也不同）。
各输入通道均衡器是独立的，只对本通道信号起作用：HF：高频电平调节旋钮。
此旋钮用来控制进入该通道声源信号的高频率成分的电平，它对应一个固定中心频率、低Q 值、宽频带带通滤波器（BAND-PASS FILTER ，简称BPF）。
声艺 UI12 UI16 数字调音台中文说明书
2.0: 入门
2.1: 系统概述 2.2: 硬件I/O和控制 2.3: 输入通道路径 2.4: 快速连接
6.0: 混合功能
6.1: VIEW & MUTE组 6.2: MORE ME
3.0: 软件控制
3.0.1: 更新与要求 3.0.2: 重置调音台 3.1.1: 控制/手势汇总 3.2.1: 键盘控件
1.1: 安全
Ui12, Ui16 用户手册
简介 > 安全
• 请阅读这些说明。 • 请阅读这些说明。 • 注意所有警告。 • 按照说明操作。 • 只能用干布清洁设备。 • 不要安装在热源附近，如散热器、电热器、火炉或产生热量的其他设备（包括箱头）。 • 不要阻塞任何通风口。 根据制造商的说明安装。 • 不要在潮湿的地方使用该设备。
注意： 本设备已经过测试，符合FCC规则15对A类数字设备的限制。 这些限制旨在为商业环境中运 作的设备提供ቤተ መጻሕፍቲ ባይዱ理的保护，防止有害干扰。 该设备产生、使用和辐射无线电频率能量，如果没有 并按照说明安装使用，可能会对无线电通信产生有害干扰。 本设备在居民区运行可能会导致有害 干扰，此时用户将被要求自费纠正干扰。 This Class A digital apparatus meets the requirements of the Canadian Interference-Causing Equipment Regulations. et appareil numérique de la Classe A respecte toutes les exigences du Règlement sur le matériel C brouilleur du Canada.
Harman International Industries Limited Cranborne House, Cranborne Road, Potters Bar, Hertfordshire, EN6 3JN, 英国 电话： +44 (0)1707 665000 传真： +44 (0)1707 660742
声艺EPM8操作手册
S o u n d C r a f t(声艺)E P M 调音台使用说明S S o o u u n n d d C C r r a a f f t t （（声声艺艺））E E P P M M 调调音音台台使使用用说说明明目 录概概 述述 .............................................................................................................................................................................................................................. 33 主主要要功功能能和和特特点点 (4)● 主要特点： (4)● 主要功能： .............................................................................................................................................................. 4 主主要要技技术术规规格格 ........................................................................................................................................... 6 结结构构组组成成及及功功能能操操作作 ...................................................................................................................................................................................... 77 单单声声道道输输入入区区 . (8)● 信号输入接口 (8)● 调制旋钮 (10)● 功能按钮 ................................................................................................................................................................ 12 立立体体声声输输入入区区 ......................................................................................................................................... 14 主主控控制制区区 . (15)● 接口部分 (15)● 控制部分 (16)● 指示部分 ................................................................................................................................................................ 17 设设备备联联接接与与接接线线 .................................................................................................................................................................................................. 1188 常常用用音音频频接接口口 .. (18)● 常用的平衡信号接口 (18)● 常用的非平衡信号接口 ........................................................................................................................................ 20 音音响响系系统统常常用用连连接接线线 .. (22)● 信号插头的连接 (22)● EPM 系列调音台接口插头接线图 ....................................................................................................................... 24 E E P P M M 调调音音台台与与音音频频设设备备的的连连接接 .. (28)● 调音台的信号流程 (28)（声声艺艺））E E P P M M调调音音台台使使用用说说明明S S o o u u n n d d C C r r a a f f t t（SoundCraft EPM系列调音台采用了先进的技术和设计理念，具有极高的性价比。
Soundcraft Si COMPACT快速操作指南
4 路效果器母线 4 路矩阵输出 4 路立体声Lexcion效果器 4 路哑音编组 L&R MONO 混音母线
16 路模拟输入 24 路模拟输入
32 路模拟输入
界面及接口介绍
通道分配及处 理功能
母线分配 信号功能
增益、高 通、声像 推子模块， 电平表、 ON、SEL 和Solo
如长按其中一个GEQ键时，当黄 色灯亮起，此GEQ为旁通状态
8、输入通道旋钮和哑音编组设置 每个通道的输入旋钮有三种状态/调整选择
输入增益状态
哑音编组设置
先按SETUP 再选择编组
滤波器频率调节状态
声像调节状态
对应需设置的输入或 输出通道按 SEL 键
最后关闭 Setup
此时Mute
Group 1 亮红灯表 示已对其 设置参数
9、快照功能
点击 CUE LIST 按钮
触摸屏出现CUE目录
点击 STORE 按钮
点击场景调用 场景一
跟新 场景
编辑 移动 场景 场景
删除 场景
可通过MIDI 和HiQnet Venue RECALL控制场景切换
场景二
9.1、效果器的设置
4通道效果器
通过旋钮可选择效果器类型
TAP调整拍子速度
通过触摸屏可以设置效果器参数
表平表/监听 /USB和电源
彩色LED触 摸屏
4通道立体 声效果器
场景控制 模块
哑音编组 功能
图示均衡 功能
24路输入接口
16路输 出接口
扩充插卡槽
插入通道输 入和输出
AES\EBU 立体声输入 输入和输出
MIDI & World Clock
声艺数字调音台操作指南
数字实况调音台快速操作指南介绍首先，感谢您选择Soundcraft Si 系列数字实况调音台!这本《快速操作指南》将为您介绍Si 系列调音台的主要功能及特性，并指导您在最短的时间内设置并使用调音台。
本指南将为您介绍如何： 1. 开启调音台；2. 建立一个新文件SHOW ；3. 熟悉OLED 数字显示屏；4. 连接一个输入信号源；5. 使用GLOBAL MODE （全局模式）调整Gain 和Pan ；6. 调整EQ 和Dynamics ；7. 使用内置Lexicon 效果器；8. 设置Aux 和Sub ‐Group 混音母线； 9. 设置Matrix 矩阵母线；10. 设置VCA 压控编组和Mute 哑音编组； 11. 存储并重命名Snapshot 场景快照。
重要提示！在第一次使用您的调音台之前，请仔细阅读本指南。
好，让我们开始吧!在本章节的介绍中，我们先假设使用调音台的左/右主输出通道连接功放及扬声器系统。
开机按下调音台前面板上的SYSTEM ON/OFF按钮，等待调音台开机。
建立一个新文件SHOW按下前面板的MENU按键，在触摸屏上选择SHOW按键。
然后按下NEW SHOW按键。
注意！当按下NEW SHOW按键时，将自动清除现在的Show和Cue List。
调音台上的设置将被清空，回到出厂状态。
为SHOW命名按下EDIT SHOW按键，并选择至Show Name区域。
按下ADJUST旋钮，调出字母/数字键盘。
键入新的名字后，按下APPLY键进行存储。
OLED 数字显示屏OLED （有机LED ）数字显示屏是Si 调音台操作和控制的核心，它上面显示了关于输入通道及屏幕上方旋钮的全部信息。
每个OLED 显示屏可以分为三个部分，最上方的区域（橙色部分）指示了当前屏幕上方旋钮的功能。
最下方的区域（绿色部分）显示了屏幕下方通道的名字。
注意！如果你按下‘i’按键，屏幕上会显示每个输入通道的物理连接接口位置。
Soundcraft 数字实况调音台 说明书
背面接口面板.................................................................................................. 2 ‐ 6 通道和母线名称.............................................................................................. 2 ‐ 7
数字实况调音台
操作手册
重要提示！ 在第一次使用您的调音台之前，请仔细阅读本手册。
All rights reserved Parts of the design of this product may be protected by worldwide patents. Part No. BD10.520001 Issue 110209 Soundcraft is a trading division of Harman International Industries Ltd. Information in this manual is subject to change without notice and does not represent a commitment on the part of the vendor. Soundcraft shall not be liable for any loss or damage whatsoever arising from the use of information or any error contained in this manual. No part of this manual may be reproduced, stored in a retrieval system, or transmitted, in any form or by any means, electronic, electrical, mechanical, optical, chemical, including photocopying and recording, for any purpose without the express written permission of Soundcraft.
Soundcraft EPM8 快速上手指南
EPM8快速上手指南EPM8调音台--60秒快速上手指南让你尽可能的快速熟悉EPM8调音台的基本操作；在这里，你可以快速找到调音台所有按键的对应功能。
1 ) MIC INPUT (XLR)--话筒输入（卡农插）；这里连接麦克风。
如果您使用的是电容麦克 风，确保顶部幻象电源已经打开。
注意: 请勿在连接麦克风之前打开幻象电源！2 ) LINE INPUT (¼” Jack)--线路输入（6.35mm插头）连接线路电平源，例如CD,MD,合 成器，鼓机，DI盒等。
3 ) INSERT POINT (¼” Jack)--插入点（6.35mm插头）连接信号处理设备，例如压限器， 噪声门等。
4 ) GAIN CONTROL--增益控制；增加或减少输入信号电平。
5 ) EQ STAGE--均衡模块;通过调整这些旋钮以改变输入信号高中低频量的多少。
6 ) AUX SENDS--辅助输出；调整这些旋子来改变电平信号进入效果设备或演员的监听 （监听耳机/个人监听/舞台监听）。
AUX 1和2可切换推子前/推子后。
7 ) PAN CONTROL--声像方位控制；通过这个旋子控制信号在立体声中的定位。
8 ) MUTE SWITCH--哑音切换；当按下这个按钮，你将不会听到这个通道的信号。
9 ) PFL--监听按键；按下这个按钮时，你可以在调音台右侧看到这个通道的即时电平大小； 信号会同时进入你的监听耳机10） PEAK LED--峰值LED灯；当信号出现过载和削波，指示灯会变红。
11） INPUT CHANNEL FADER--输入通道推子；这是用来控制输入到混音总线的发送电平。
12） MIX OUTPUTS (XLR)--主输出（卡农插）；这里连接到您的模拟录音设备，或放大系统。
13） MIX INSERTS (¼” Jack)--主输出插入点（6.35mm）主输出推子前的一个中断插入处 理接口，从6.35mm插头的尖头处发送信号再从插头上环处返回。
soundcraft调音台说明书
soundcraft调音台说明书一、概述Soundcraft调音台是一种专业音频设备，用于音频信号的混合、处理和控制。
本说明书旨在帮助用户了解该调音台的基本功能、操作方法和注意事项。
二、产品外观1. 主控台：调音台的核心部分，包括各个通道的控制面板、主控制面板和显示屏。
2. 通道控制面板：每个通道都配有独立的控制面板，用于调节该通道的音频信号。
3. 效果器控制面板：用于添加和调节音频效果，为音频信号增加混响、延迟等效果。
4. 转换器：将模拟音频信号转换为数字信号，以实现数字音频处理和存储。
三、基本功能1. 通道控制：通过通道控制面板，用户可以对不同通道的音频信号进行输入、输出和调节。
2. 音频效果处理：调音台配备了多种内置效果器，如混响、延迟等，用户可以根据需要进行设置和调节。
3. 布局调整：用户可以根据实际需要自由布置各个控制面板，以方便操作和使用。
4. 多通道混音：调音台支持多通道混音，用户可以将多个音频信号混合输出，以实现更丰富的音效。
5. 远程控制：调音台支持远程控制功能，用户可以通过计算机或移动设备对调音台进行远程操作。
四、操作方法1. 连接音频设备：将各种音频设备，如麦克风、乐器等，按照正确的方式连接到调音台的输入接口。
2. 输入信号调节：通过通道控制面板，调节每个通道的音量、音调等参数，以满足具体场景的要求。
3. 输出信号控制：通过主控制面板，调节整体音量、平衡等参数，以实现最佳的音频效果。
4. 添加效果处理：通过效果器控制面板，选择合适的音频效果，并调节相关参数，以增强音频信号的质量。
5. 远程操作：通过计算机或移动设备，安装并打开相应的远程控制软件，按照指引进行操作。
五、注意事项1. 电源和线路连接：请使用专业音频设备所需的电源和线缆，确保连接正确和安全。
2. 使用环境：请将调音台放置在通风良好、干燥、无尘的场所，避免阳光直射和水激光等有害物质接触。
3. 操作安全：请按照说明书的指引和要求进行操作，避免在操作过程中造成人身伤害或设备损坏。
Soundcraft Si Compact 32数字调音台用户手册
Do not use this apparatus near water.
Clean only with a dry cloth.
Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
9
Si Compact Front Panel
9
Si Compact Rear Panel
9
tOTEM™ (THE ONE TOUCH EASY MIX) KEYS
10
FADER LAYER KEYS
11
FADER GLOW
11
PATCHING & FADER LAYERS
12
Si Compact 16 Fader Input Patching & Layers:
* Reorient or relocate the receiving antenna * Increase the separation between the equipment and the receiver * Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. * Consult the dealer or an experienced radio/TV technician for help
12
Si Compact 24 Fader Input Patching & Layers:
12
Si Compact 32 Fader Input Patching & Layers:
SOUNDCRAFT调音台FX16II使用说明书1
FX16II使用说明书现代教育技术处网络中心2008-10-23目录第一部分输入频道 (3)一、背板 (3)二、幻象电源 (3)三、单声道通道 (3)第二部分MASTER SECTION (5)一、背板 (5)二、正面 (5)第三部分音源接口说明 (8)一、麦克风接口 (8)一、Line输入接口 (8)二、Insert 输入接口 (9)三、 2 TRK RETURN (9)四、Stereo Returns 1 — 4 (9)五、Mix Outputs (9)六、Aux Outputs, Mo nitor Outputs & Cha nnel Direct Outputs 10七、Headpho nes (10)第四部分初始安装 (11)第五部分一般会议设备连接图 (12)第一部分输入频道1、 D IR 1（ DIRECT OUTPUT 直接输出）：可接磁带录音机或者 效果处理器。
2、 MIC （ MIC In put 麦克风输入）：可接麦克风、话筒等一切稳 定或不稳定的音源设备3、 LINE （ LINE In put 线性输入）：一般用来接音源稳定的设备，如CD 机、磁带机等；但也可用来接音源不稳定的设备， 如 话筒，必须保证音源线足够短。
4、 INS （ INSERT POINT 断点插入插口，也称又出又进插口），这个插座一般用于将一个信号处理设备直接插入到调音台的某个输入或者输出通道，对该通道的音频信号进行更精细的处理。
幻象电源5、48V （ PHANTOM POWER 幻象电源）：按下该电源可给使用三头接口的话筒进行供电，其中 ch1 — 8给1至U 8通道供电，9 — 16给第9至U16 通道供电。
三、单声道通道6. GAIN （增益，放大量）使用该旋钮可以调节此通道送往MIX （混合器）的声音大小，注意太高了有尖叫，太低了听不清。
7. 100Hz （100Hz HI — Pass Filter ）:按下此按钮可以减轻话筒的轰隆声或尖叫声。
声艺E系列调音台中文说明书
用户使用手册目录1、纵览………………………………………2、快速教程……………………………………3、连线说明……………………………………4、连线图示……………………………………纵览为了能够使您快速的使用E系列调音台，我们提供了这项10秒教程，通过它可以使您快速的掌握该系列调音台的一些功能信息。
10秒教程1、MIC INPUT（XLR）—话筒输入连接话筒。
如果你使用的是电容式麦克风，请确定主输出位置上方的幻象电源按钮被按下。
警告：在没有连接上话筒前不要开启幻像电源。
2、LINE INPUT（1/4” JACK）—线路输入连接线路电平设备。
例如合成器、鼓机DI等。
3、INSERT POINT（1/4” JACK）—插入点连接信号处理器。
例如压限器等。
4、GAIN CONTROL —门限控制调整这个可以提升和衰减输入信号的电平。
5、EQ STAGE —均衡组调整这几个旋钮可以改变信号的音调（信号的特性）。
6、AUX SENDS —辅助发送调整这两个旋钮可以改变到FX单元或监听单元（耳机/舞台监听）的电平。
AUX1&2可切换推子前/后。
7、PAN/BAL CONTROL —声像控制使用这个旋钮可以控制立体声信号的声像。
8、MUTE SWITCH —静音切换当这个按钮被按下你将会听不到该通道的信号（post-mute ）。
9、SOLO —预听当该按钮按下时信号在监听输出显示—使用这个按钮可以监听通道EQ后的信号。
10、PEAK LED —削波指示灯用来指示特定通道的信号失真（削波）。
11、INPUT CHANNEL FADER —输入通道推子用来控制到调音台的混合总线（Mix Bus）和推子后发送端（Post-fade sends）的电平大小。
12、MIX OUTPUTS（XLR）—混合输出端这里连接到模拟记录设备或你的扩声系统。
13、MIX INSERTS（1/4” Jack）—混合插入端这是个在信号路径推子前的中断，通常用来反馈给动态或控制设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SOUNDCRAFT 使用手册-------- GB4四编组现场演出调音台---------------此版本目前只供内部参考用（最终细节均已Soundcraft 英文版参考手册为准）------编标：杨海涛介绍：GB4是SOUNDCRAFT推出的专门为多功能会议室，剧场，体育场馆等中型扩声系统而设计的现场调音台。
GB4的技术和设计为同厂高档次级别系列，GB4设有内置电源，并有插孔连接外接电源（选购）2组电源可同时工作，对于重要场所而又不需要大型调音台的用户，GB4是一个很好的工作保障。
GB4提供七组主输出，八组辅助输出，7x4矩阵输出，每个通道的直接输出，四组哑音编组可灵活对不同通道进行编组控制能够满足非常复杂的工作需求。
坚固的机架，合理的面板布局，背板接线，新颖造型，除了用于固定安装。
同样适合流动演出明智选择。
GB4 使用手册目录：供电设备安装-———————————————————————————3音频系统接地——————————————————————————— 3系统电平调整-———————————————————————————3特性————-———————————————————————————4使用————-———————————————————————————4输入通道（单声道、立体声）————————————————————5辅助输出————————————————————————————— 6功能使用—————————————————————————————7输出部分—————————————————————————————8输出功能使用——————————————————————————92—TRACK ———————————————————————————9静音编组操作———————————————————————————10矩阵操作—————————————————————————————10耳机监听—————————————————————————————10技术指标—————————————————————————————11系统线路—————————————————————————————13主输出线路图———————————————————————————15供电设备安装：GB4供电设备符合EN60065标准，检查安装地点交流电源电压值，标准电压220V 误差正负10%确认电压后，连接设备电源线，打开设备测试，查看设备是否正常。
之后关闭调音台再进行其他设备连接，严禁使用与设备上标明不符的保险来替换原来的保险。
严禁打开电源外壳自行修理，否则责任自行承担。
音频系统接地：调音台的底板经由DC电缆与地连接，调音台设备OV已经与设备连接接地。
因此所有返回信号和连接保护都通过调音台底板接地。
系统电平调整：系统音源和调音台的输入输出电平都要处于不削波工作状态（理论上电平处于0DB位置最为合适）如果太高的MIC及音频信号输入调音台---开路状态下有系统送至音箱，会导致由峰值状态产生削波而发出刺耳的失真声（啸叫）。
同时有过多的背景噪音会使得信噪比降低很多。
调整电平步骤：1、在主输出推子（FADET）没有推起前，调整输入通道电平使用PFL功能使电平达到最佳位置“0”位置上下。
有输入信号进入不管推子有没有推起和通道哑音开/关。
推子上的绿色信号（SIG）都会亮起，并表明有信号输入。
当PEAK指示灯亮起，则表示信号过载或过高，会引起削波。
2、PFL标注(Proceed Fader Listen) AFL标注(After Fader Listen)3、调音台的PFL（推子前监听）/ AFL（推子后监听）系统，可以在推子没有推起前及推子推起后查看相应通道的电平信号。
4、GB4有标准的输入输出-卡农接口，正常工作状态下推子位置处于推子行程标注的“0”位置上下。
5、把电平调整到0DB或刚好处于允许的最大不失真状态时，调音台处于最优的工作状态，系统电平调整可以通过预监PEL/AFL电平指示灯改变增益操作。
调整使得电平LED指示灯黄色偶尔点亮为宜，如果红灯点亮，通过调整相对应通道调整增益，是调音台电平指示处于最佳工作状态。
6、调音台输入部分完毕，根据系统设备情况，逐步连接后级设备（同时）设备都必须处在关机状态。
连接完毕根据连接顺序打开设备，并测试系统调节后级设备使音响系统达到最优的工作状态。
调音台特性：1. 简单直观设计2. 16、24、32和40通道的结构尺寸规格3. 每通道都有48v可开关的幻像电源4. GB30话筒前置放大器和精密的均衡电路5. 8个AUX辅助输出（4个AUX可切换推子前/推子后）6. 15条输出母线7. 18DB/倍频程高通滤波器8. 2个全立体声通道2个立体声返回9. 每个通道设有直接输出10. 4个编组输出11. 4个哑音编组12. 7*4矩阵输出13. TB对讲装置14. 100MM行程FADER推子15. 12段LED光柱电平显示表16. 带限幅器的录音输出17. 带有倾斜角度的背板，方便接线GB4调音台功能说明单声道/立体声输入通道位置及调整标注：如下图输入部分标注解析：1、当使用动圈话筒、线路或非平衡信号输入时应关闭48V幻象电源开关（适用于会议电容话筒及48v供电器材）2、相位按键可以用来反相矫正音源不同问题。
输入的相位相反有可能是拾音时话筒摆放位置问题或线缆接反引起的，也可以抑制现场话筒距离音箱位置较近引起的反馈声。
——立体声的￠L相位按键通过反相左通道调整左右相位不一致问题或用于MS拾音。
★MIC/LINE键用来选择话筒和线路输入，当按下去的时候会把输入信号衰减20DB3、GAIN 通道增益调节，用来调整输入信号电平值是系统电平调整重要的旋钮调整系统0DB的时候可以用系统PFL预监听边看LED指示表边调整输入电平值（推荐方式）4、100HZ低切滤波器，用来衰减话筒噗噗声及音乐低频部分5、均衡部分调整话筒及音乐的频率增减，根据实际需求调整6、通道均衡器的开关，用来控制第5部分的功能的使用或不使用7、辅助输出：打开对应旋钮-同时打开总AUX对应旋钮用来吧音源送到AUX输出需要音源的系统（例如电视台同传录音机等）8个辅助输出其中有4个辅助输出带有推子前和推子后选择，辅助1到4提供了平衡的卡侬输出和插入接口，经常用于现场送给监听输出，送给演员及舞台工作人员。
也用于连接效果器使用。
8、声相：用来控制音源送出的声相（例如L/R）9、静音按键：按下MUTE可使得信号消失，每一个通路都是被每一个通路的MUTE独立控制的，没有MUTE的通道电平表继续显示。
当通道被4个哑音编组的任意一个编辑进去，并且被MUETE时，通道上的MUTE开关也会点亮。
10、此部分按键是用来选择通道信号送到那个部分可单独送出也可全部选择送出（选择送到1、主输出2、编组输出1-2 3、编组输出3-4）11、通道电平指示表，用来查看系统电平，当有信号输入且通道没有MUETE的状态下，显示此通道的信号电平值。
12、静音编组：M1 M2 M3 M4（第12项）开关是控制通道是否编组静音编组。
M1对应静音编组M1 M2对应静音编组M2以此类推13、PFL预监听:用来查看此通道电平值，当此键按下去，PFL灯即亮起，在输出部分会有PFL的电平标识表，可根据需要电平值调整增益到合适位置。
GB4调音台输出部分：输入部分标注解析：1. 电平指示表：显示编组输出和主输出推子后电平值，当通道推子和主输出推子在推起且未被静音时的输出电平指示2. 预监听和CENTRE电平指示表，当通道的PFL或AFL按下时指示被选取通道的电平指示，当PFL/AFL抬起时且CENTRE通道有信号及CENTRE推子推起时，显示单声道推子后的电平值3. 矩阵输出：用于多路及特殊要求及有选择的输出，其在输出面板部分都对应的矩阵输出接口：4. 录音输出：用于单独及特殊要求的信号输出，（例如多轨录音机等）同样在后面板有对应的输出接口：5. TB对讲旋钮：有选择性的对讲，当需要和那个部分对讲时，按下对应的需要通话的按键即可，按键自动弹起6. 立体声返回控制：在调音台的后面板有相应的返回插孔，用于连接其他的器材（一般很少用到）7. 辅助输出总控制：此区域为AUX1至AUX8的总输出控制，当需要在此对应项连接设备送出信号时，打开相对应的AUX旋钮，同时也需要打开送出信号通道的相应的AUX旋钮，同样在调音台输出部分由对应的输出接口8. 立体声输入控制：控制调音台的立体声接入信号的大小，选择送到调音台的输出部分即可9. 静音编组控制：M1 M2 M3 M4静音按键相对应为每个通道的M1M2 M3 M4按键，例如：当通道1 通道2 的M1按键按下，这2个通道的静音受静音编组的M1控制（此时通道的MUTE灯亮起），如需静音编组通道静音MUTE键不需按下，否则当静音编组M1抬起时，通道仍为静音状态且信号不能送出，静音编组M2 M3 M4使用方法同上。
10. 耳机输出电平控制: 用来控制耳机插孔的输出电平大小，并有对应的耳机插孔11. 编组输出声相控制：用来控制编组信号的声相选择，一般情况置于中间位置12. 主要输出控制区域：此区域包含编组1 2 3 4输出和L R主输出及CENTRE输出；并在调音台的输出面板部分都有其独立的对应平衡卡侬输出接口；其推子用来控制输出给下一级设备的电平大小可根据实际的需求值进行灵活调整，不可突然间加大这样会对设备造成烧毁的危险。
以上为调音台的输出部分全部项目使用注释；注：用户需详细了解各个区域功能后方可进行调控，盲目操控会对整体系统造成极大损坏！TB 对讲线路图GP 编组线路图MASTER 主输出线路图。
