YAMAHA MG16 4调音台说明书
雅马哈调音台说明书

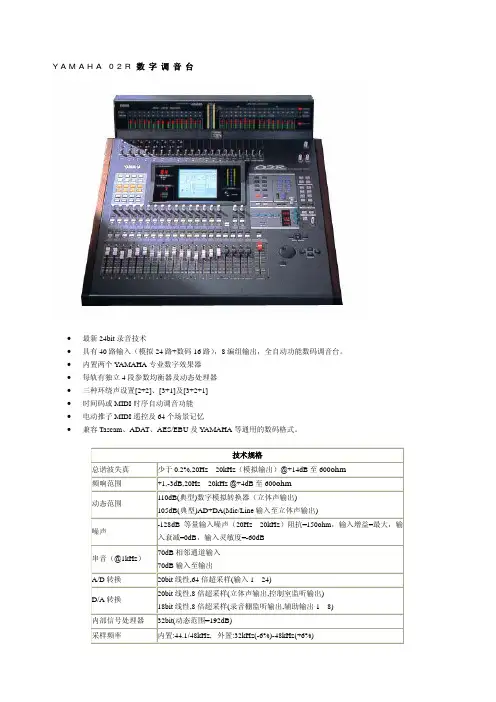

Y A M A H A02R数字调音台• 最新24bit录音技术• 具有40路输入（模拟24路+数码16路），8编组输出，全自动功能数码调音台。
• 内置两个YAMAHA专业数字效果器• 每轨有独立4段参数均衡器及动态处理器• 三种环绕声设置[2+2]、[3+1]及[3+2+1]• 时间码或MIDI时序自动调音功能• 电动推子MIDI遥控及64个场景记忆• 兼容Tascam、ADAT、AES/EBU及YAMAHA等通用的数码格式。
技术规格总谐波失真 少于0.2%,20Hz—20kHz（模拟输出）@+14dB至600ohm频响范围 +1,-3dB,20Hz—20kHz @+4dB至600ohm动态范围 110dB(典型)数字模拟转换器（立体声输出)105dB(典型)AD+DA(Mic/Line输入至立体声输出)噪声 -128dB等量输入噪声（20Hz—20kHz）阻抗=150ohm，输入增益=最大，输入衰减=0dB，输入灵敏度=-60dB串音（@1kHz） 70dB相邻通道输入70dB输入至输出A/D转换 20bit线性,64倍超采样(输入1—24)D/A转换 20bit线性,8倍超采样(立体声输出,控制室监听输出) 18bit线性,8倍超采样(录音棚监听输出,辅助输出1—8)内部信号处理器 32bit(动态范围=192dB)采样频率 内置:44.1/48kHz, 外置:32kHz(-6%)-48kHz(+6%)均衡器 4段均衡器频率：20Hz—20kHz(120点), 增益：+18dB(0.5dB 间隔),Q 值：0.1-10(41点)-4部分类型:坡状/滤波器-低频/高频(40输入,内置效果返回1,2，立体声输出)推子 21个100mm 电动式推子记忆 情景（全部呼叫） 96通道存储库 64均衡器存储库 128（40个预置）动态效果存储库 128（40个预置）效果存储库 128（40个预置）自动混音 16（512kB ）显示 320 × 240点阵背光式液晶显示屏（带对比控制）立体声电平表21段 × 2 LED 体积（宽×高×深）662.7 × 221.5 × 685mm 重量 30kgY A M A H A 02R 数字调音台功能及操作(1)YAMAHA 02R调音台是带有电脑液晶显示屏的数字调音设备。
雅马哈调音台MA16_4 12-4zh
4
MG16/4, MG12/4
前言
使用调待机 ) 位置。
只能使用附带在本调音台的 PA-20 电源适配器。使 用其他适配器可能会导致设备损坏、过热或火灾。
(2) 请将 电源 适配器 连接 到调音 台背面 的 AC ADAPTO R IN 连 接插口 (1) 中，然 后顺 时针拧 紧固 定环 (2) 将 连接 固定 。
As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured makings identifying the terminals in your plug proceed as follows: The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. Making sure that neither core is connected to the earth terminal of the three pin plug.
MIXING CONSOLE
用户手册
MG16/4
MG12/4
发挥调音台的最佳性能 第 6 ～ 17 页
C
注意事项
－安全操作须知－
警告
yamaha雅马哈mg16xu调音台
YAMAH雅马哈MG16XI调音台
MG16XU
16 通道调音台：最多10 个话筒/16 个线路输
入（8 个单声道+ 4个立体
声）/ 4 编组母线+ 1 立体声母
线/ 4 AUX (包括FX)
16 通道调音台
• 最多10 个话筒/ 16 个线路输入（8 个单声道+ 4 个立体声）
• 4 编组母线+ 1 立体声母
线
• 4 AUX （包括FX）
•“D-PRE话放，带有倒向晶体管电路。
•单旋钮压缩器
•高级效果器：SPX含24组预置效果器
•24-bit/192kHz 2 进/2 出USB音频功能
•通过
Apple iPad Camera Connection Kit / Li
ghtning to USB Camera Adapter ( 连接适配
器）与iPad （2 或更高版本）连接工作•含Cubase Al DAV下载版软件•单声道输入通道上的PAD开
关
•+48V 幻象供电
•XLR平衡输出
•世界通用的内部全局供电
•包含机柜安装套件
• 金属机身
• 外观尺寸
(WX HX D): 444 mm
x 130mm x
500
mm " x " x")• 净重：kg lbs.)。
雅马哈调音台如何使用
雅马哈调音台如何使用
当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众
多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每
一路的推杆和旋钮的意义都是一样的。
下面是关于雅马哈调音台的使用
方法教学视频。
一、这个调音台有8 路输入控制，我们只取其中一个来讲解各部
分的作用。
1.MIC：麦克风输入接口
麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡
式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口
高电平输入通常经由TRS 1/4 立体Phone Jack 或TRS 1/4 Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长(4.5m 以内)。
3.LINE -20DB：衰减20 分贝按键
按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，
设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输
入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉
的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减
器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音
量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范。

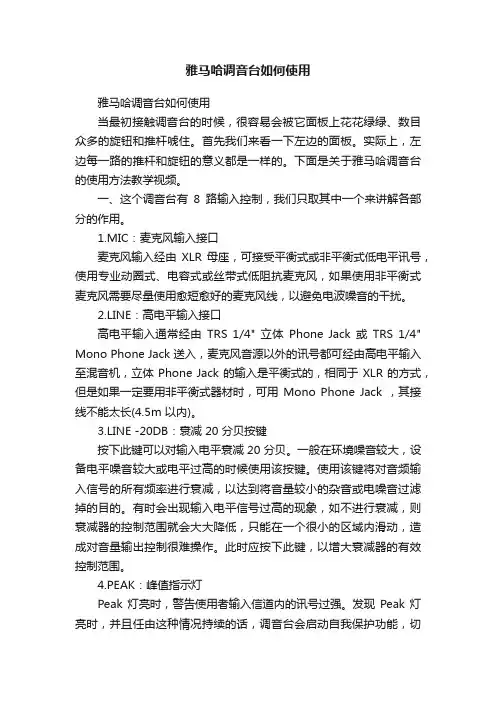

雅马哈调音台如何使用
雅马哈调音台如何使用雅马哈调音台如何使用当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
下面是关于雅马哈调音台的使用方法教学视频。
一、这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长(4.5m 以内)。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line -20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

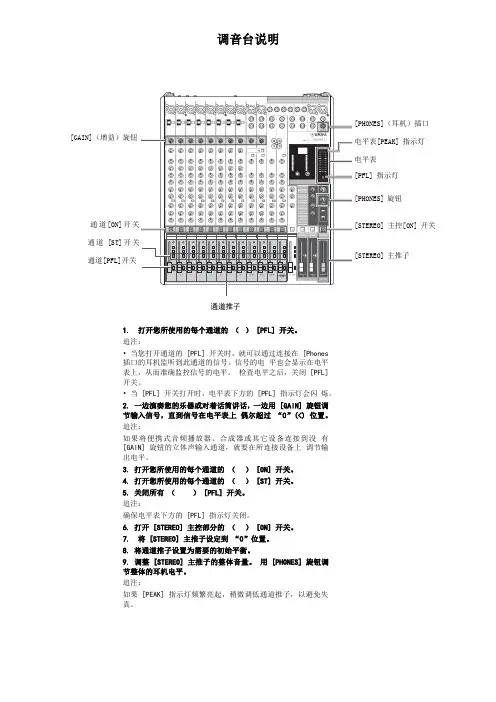

MG16调音台说明
调音台说明[GAIN]（增益）旋钮通道[ON]开关通道 [ST]开关通道 [PFL]开关[PHONES]（耳机）插口 电平表 [PEAK] 指示灯 电平表 [PFL] 指示灯[PHONES] 旋钮[STEREO] 主控 [ON] 开关[STEREO] 主推子通道推子1. 打开您所使用的每个通道的 （ ） [PFL] 开关。
追注：• 当您打开通道的 [PFL] 开关时，就可以通过连接在 [Phones插口的耳机监听到此通道的信号。
信号的电 平也会显示在电平表上，从而准确监控信号的电平。
检查电平之后，关闭 [PFL] 开关。
• 当 [PFL] 开关打开时，电平表下方的 [PFL] 指示灯会闪 烁。
2. 一边演奏您的乐器或对着话筒讲话，一边用 [GAIN] 旋钮调节输入信号，直到信号在电平表上 偶尔超过 “0”(<) 位置。
追注：如果将便携式音频播放器、合成器或其它设备连接到没 有 [GAIN] 旋钮的立体声输入通道，就要在所连接设备上 调节输出电平。
3. 打开您所使用的每个通道的 （ ） [ON] 开关。
4. 打开您所使用的每个通道的 （ ） [ST] 开关。
5. 关闭所有 （ ） [PFL] 开关。
追注：确保电平表下方的 [PFL] 指示灯关闭。
6. 打开 [STEREO] 主控部分的 （ ） [ON] 开关。
7. 将 [STEREO] 主推子设定到 “0”位置。
8. 将通道推子设置为需要的初始平衡。
9. 调整 [STEREO] 主推子的整体音量。
用 [PHONES] 旋钮调节整体的耳机电平。
追注：如果 [PEAK] 指示灯频繁亮起，稍微调低通道推子，以避免失真。
雅马哈16路调音台操作方法
雅马哈16路调音台操作方法1.开机和连接设备：-将调音台连接到电源，并按下电源开关进行开机。
-将音频设备（如麦克风、音响等）通过XLR电缆连接到调音台的相应输入接口。
2.信号调节和混音：-音量控制：每个输入通道都有一个音量旋钮，用于调节对应通道的音量大小。
-音调调节：每个输入通道还配有一个音调旋钮，用于调节对应通道的音调。
-EQ调节：每个输入通道都有一个三段式EQ控制器，用于调整低音、中音和高音频率的增益。
-内置效果：调音台上还配有多个内置效果（如混响、合唱等），通过效果旋钮可以选择和调节不同效果。
-混音：通过主混音台和辅助混音台，可以混合不同通道的音频信号，并通过主音量旋钮控制混音输出的整体音量。
3.监听和输出控制：-监听控制：调音台上配有独立的耳机和监视音箱输出，用于实时监听和调整音频信号。
-主输出控制：用于调节主输出接口的音量大小。
-辅助输出控制：调音台上还配有多个辅助输出接口，可通过相应的辅助音量旋钮分别调节其音量。
4.音频效果和设备设置：-音频效果设置：通过菜单按钮和旋钮，可以选择和调节各种音频效果的参数，如延迟、反馈等。
-输入信号设置：调音台上每个通道都有独立的输入选择开关，用于选择输入信号源。
-输出信号设置：通过选择输出接口和控制参数，可以调整输出信号的格式和效果。
5.保存和加载设置：-设置保存：可以通过设置保存功能将当前调音台的各项参数和设置保存到内部存储器中。
-设置加载：通过加载已保存的设置，可以快速恢复调音台到先前的设置状态。
以上是雅马哈16路调音台的基本操作方法。
随着使用的不同，还可以深入学习和掌握更多高级功能和技巧，如降噪、自动增益控制等。
祝你能够充分发挥雅马哈16路调音台的优势，完成出色的音频混音工作！。
yamaha 音频调音台MG16说明书
概述MG16是一款适用于广泛用户和应用场合的多功能调音台。
特性• 输入通道：16个线路输入（8个单声道，4个立体声），10个带有48V 幻象电源的话筒输入，每个通道都带有高通滤波器。
• 输出通道：2个立体声，1个监听，4个AUX 发送，4个GROUP ，1个PHONES 。
• 母线：1个立体声，4个GROUP ，4个AUX 。
• 坚固、防冲击、带有粉末涂层的金属底盘。
• 世界通用的内部全局供电可保证无忧的操作，即便您处于电压不稳定的环境中。
• 包含调音台支架。
• 离散型class A “D-PRE ”前置话放与逆达林顿电路。
• 带有LED 指示灯的专业“1键压缩器”。
后面板技术规格1/2一般规格输入通道线路输入16（8个单声道4个立体声）话筒输入10单声道输入（MIC/LINE）8（CH1-8）单声道/立体声输入（MIC/LINE）2（CH9-12）立体声输入（LINE）2输出通道立体声输出2监听输出1AUX发送4GROUP输出4PHONES输出1母线立体声14GROUPAUX 4USB AUDIO - USB IN/OUT 无幻象电源+48V电源要求100-240V 50Hz/60Hz电源类型内部全局供电功率消耗30W规格尺寸宽×高×深444mm x 500mm x 130mm (17.5" x 19.7" x 5.1")净重 6.6kg (14.6lbs)包含配件AC电源线，调音台支架，使用说明书，技术规格软件应用程序Steinberg CUBASE AI 无Steinberg CUBASIS LE 无MG REC/PLAY (WAV) 无可选购配件无操作温度0到40˚C功能特性D-PRE前置话放有1-KNOB COMP 有SPX数字效果无技术规格总谐波+14dBu（20Hz 至 20kHz）0.03%失真增益旋钮：最小+24dBu (1kHz) 0.005%增益旋钮：最小频率响应+0.5/-1.5dB（20Hz - 48kHz）, 参考额定输出电平 @1kHz，增益旋钮：最小嗡音&噪声电平等效输入噪声-128 dBu （20Hz–20 kHz，Rs: 150Ω，增益旋钮：最大）残余输出噪声-102 dBu（STEREO OUT，STEREO主推子：最小）串扰@ 1kHz -78dB输入通道PAD 26dB功能 HPH 80Hz，12dB/oct（单声道/立体声：仅MIC）单旋钮压缩器（增益/阈值/比例）COMP阈值：+22dBu 至 -8dBu，比率：1:1 至 4:1输出电平：0dB 至 7dB起音时间：约25msec释音时间：约300msec输入通EQ 高±15dB （10kHz 搁置）中±15dB（单声道250Hz-5kHz峰值，立体声2.5kHz峰值）低±15dB（100Hz 搁置）LED电平表预监听电平 2 x 12点阵LED电平表（PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30dB）峰值LED 当后EQ信号达到低于削幅失真电平3dB时LED打开技术规格2/2模拟输入特性模拟输出特性0dBu表示0.775Vrms。
YMAHA雅马哈MGU调音台完整版
Y M A H A雅马哈M G U
调音台
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
YAMAHA雅马哈 MG16XU调音台
MG16XU
16通道调音台：最多10个话筒/16个线路输入(8个单声道+4个立体声)/4编组母线+1立体声母线/4AUX(包括FX)
16通道调音台
●?最多10个话筒/16个线路输入(8个单声道+4个立体声)
●?4编组母线+1立体声母线
●?4AUX(包括FX)
●“D-PRE”话放，带有倒向晶体管电路。
●?单旋钮压缩器
●?高级效果器：SPX，含24组预置效果器
●?24-bit/192kHz2进/2出USB音频功能
●?通过AppleiPadCameraConnectionKit/LightningtoUSBCameraAdapter(连接适配器)与iPad(2或更高版本)连接工作
●?含CubaseAIDAW下载版软件
●?单声道输入通道上的PAD开关
●?+48V幻象供电
●?XLR平衡输出
●?世界通用的内部全局供电
●?包含机柜安装套件
●?金属机身
●?外观尺寸(W×H×D)：444mmx130mmx500mm(17.5"x5.1"x19.7")
●?净重：6.8kg(15.0lbs.)。
雅马哈16路调音台图解精编版
16路雅马哈调音台的视频操作方法图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250 HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
第十五排的PAN红色旋钮是这一路的的声音左右平衡旋钮。
雅马哈调音台使用说明之欧阳文创编
看你问了很多问题了关于雅马哈台子的问题。
那么我就帮你说明一下调音台的各个插孔和旋钮的作用吧。
图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
雅马哈16路调音台操作方法
雅马哈16路调音台的操作方法调音台的各个插孔和旋钮的作用。
图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
雅马哈调音台使用说明之令狐采学创编之欧阳家百创编
看你问了很多问题了关于雅马哈台子的问题。
那么我就帮你说明一下调音台的各个插孔和旋钮的作用吧。
欧阳家百（2021.03.07）图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
雅马哈调音台 MG16XU中文使用说明书
YAMAHA雅马哈 MG16XU调音台
YAMAHA雅马哈 MG16XU调音台
MG16XU
16通道调音台：最多10个话筒 / 16 个线路输入 (8 个单声道 + 4 个立体声) / 4 编组母线 + 1 立体声母
线 / 4 AUX (包括 FX)
16通道调音台
●最多10个话筒 / 16个线路输入 (8个单声道 + 4个立体声)
● 4编组母线 + 1立体声母线
● 4 AUX (包括FX)
●“D-PRE”话放，带有倒向晶体管电路。
●单旋钮压缩器
●高级效果器：SPX，含24组预置效果器
● 24-bit/192kHz 2进/2出 USB音频功能
●通过
Apple iPad Camera Connection Kit / Lightning to USB Ca mera Adapter (连接适配器)与iPad (2或更高版本) 连接工作●含Cubase AI DAW下载版软件
●单声道输入通道上的PAD开关
● +48V幻象供电
● XLR平衡输出
●世界通用的内部全局供电
●包含机柜安装套件
●金属机身
●外观尺寸
(W×H×D)： 444 mm x 130 mm x 500 mm (17.5" x 5. 1" x 19.7")
●净重： 6.8 kg (15.0 lbs.)。
雅马哈调音台说明书
雅马哈调音台说明书输入部分：1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
5.GAIN：增益旋钮它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
雅马哈调音台 MG16XU中文使用说明书
Explanation of Graphical Symbols Explication des symboles
The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. L’éclair avec une flèche à l’intérieur d’un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur la présence d’une « tension dangereuse » non isolée à l’intérieur de l’appareil, pouvant être suffisamment élevée pour constituer un risque d’électrocution. The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product. Le point d’exclamation à l’intérieur d’un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur la présence d’instructions importantes sur l’emploi ou la maintenance (réparation) de l’appareil dans la documentation INSTRUCTIONS
YAMAHA MG16 4调音台说明书
YAMAHA MG16 4调音台说明书1、GIAN(增益)控制调节输入信号电平。
为了获得信/噪比和动态范围的最佳平衡，调节输入信号电平使峰值指示灯仅在最大输入水平亮灯。
-60~-16刻度表示麦克风输入调节电平。
-34~+10刻度表示LINE(线路)输入调节电平。
2、PEAK(峰值)指示灯检测后置EQ信号的峰值水平。
当电平达到截止电平以下3Db时，指示灯亮红灯。
对于装有XLR的立体声输入通道，将同时检测后置EQ和后置麦克风放大器峰值电平，这些电平中的任何一个达到截止电平以下3DB时，指示灯亮红灯。
3、 80 开关(高通滤波器)该开关使HPF开或关。
若要打开HPF，请按下该开关。
HPF将削去80Hz以下的频率。
(但是请注意，无论开关设置如何，调音台不会将该HPF应用于立体声输入通道的线路输入)。
4、均衡器(HIGH、MID和LOW)该三频段均衡器可在高、中和低三个频率带调节通道。
将旋钮设定在?位置可产生平坦的频率响应。
将旋钮转向右侧可增强响应的频率带，而转向左侧可削弱带。
下表为三个频率带的EQ类型、基础频率和最大削弱/增强。
频率带类型基础频率最大削弱/增强10 kHz HIGH(高) 斜坡2.5 kHz MID(中) 峰值 ?15DB100Hz LOW(低) 斜坡5、AUX1和AUX2控制AUX1旋钮控制由该通道发送到AUX1总线的信号电平;AUX2旋钮控制由该通道发送到AUX2总线的信号电平。
一般情况下该旋钮应设在靠近?的位置。
如果正在使用立体声通道，将混合L和R通道的信号并发送到AUX1和AUX2总线。
6、PRE开关选择是否将前置衰减器或后置衰减器的信号发送到AUX1总线。
若将开关置于下，则调音台将前置衰减器信号(通道通道衰减器)发送到AUX1总线，因此AUX1输出不受通道衰减器的影响。
若将开关设置为关，调音台将后置衰减器信号发送到AUX1总线。
7、PAN控制(MG16/4:通道1~8) ;PAN/BAL控制(MG16/4:9/10和11/12);BAL控制(MG16/4:13/14和15/16)PAN控制决定通道信号在Group 1和2总线或立体声L和R总线中的位置。
yamaha雅马哈mg16xu调音台
YAMAHA雅马哈 MG16XU调音台
