电力系统分析^p 实验报告金科(理工类)课程名称:专业班级:学生学号:学生:所属院部:指导教师:20 13 ——20 14 学年第二学期金陵科技学院教务处制实验一电力系统分析^p 计算实验项目名称:电力系统分析^p 计算实验学时:2同组学生:实验地点: C208实验日期: 20__ 6 23 实验成绩:批改教师:静批改时间:实验目的掌握用Matlab软件编程计算电力系统元件参数的方法.通过对不同长度的电力线路的三种模型进行建模比较,学会选取根据电路要求选取模型。

掌握多级电力网络的等值电路计算方法。

理解有名制和标幺制。

实验容1.电力线路建模有一回220kV架空电力线路,导线型号为LGJ-120,导线计算外径为15.2mm,三相导线水平排列,两相邻导线之间的距离为4m。

试计算该电力线路的参数,假设该线路长度分别为60km,20__km,500km,作出三种等值电路模型,并列表给出计算值。

2.多级电力网络的等值电路计算部分多级电力网络结线图如图1-1所示,变压器均为主分接头,作出它的等值电路模型,并列表给出用有名制表示的各参数值和用标幺制表示的各参数值。

线路额定电压电阻(欧/km)电抗(欧/km)电纳(S/km)线路长度(km)L1(架空线)220kv0.080.4062.81_10-620__L2(架空线)110kV0.1050.3832.81_10-660L3(架空线)10kV0.170.38忽略15变压器额定容量Pk(kw)UkIoPo(kW)T1180MVA893130.5175T263MVA28010.50.6160实验设备PC一台Matlab软件实验记录1.电力线路建模画出模型图,并标出相应的参数值。

将计算结果填入下表电阻(欧)电抗(欧)电纳(S)电阻(欧)电抗(欧)电纳(S)电阻(欧)电抗(欧)电纳(S)60 km20__km500km模型12.作出等值电路仿真模型,线路采用中等长度模型,用字母标出相应的参数以220KV为基本级,按精确求解要求,求出有名制和标幺制表示的各参数值。

电力系统三个实验

电力系统三个实验

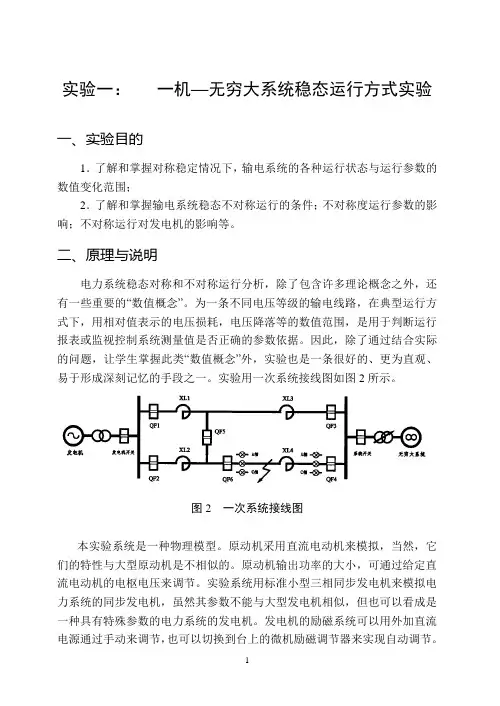

实验一:一机—无穷大系统稳态运行方式实验一、实验目的1.了解和掌握对称稳定情况下,输电系统的各种运行状态与运行参数的数值变化范围;2.了解和掌握输电系统稳态不对称运行的条件;不对称度运行参数的影响;不对称运行对发电机的影响等。

二、原理与说明电力系统稳态对称和不对称运行分析,除了包含许多理论概念之外,还有一些重要的“数值概念”。

为一条不同电压等级的输电线路,在典型运行方式下,用相对值表示的电压损耗,电压降落等的数值范围,是用于判断运行报表或监视控制系统测量值是否正确的参数依据。

因此,除了通过结合实际的问题,让学生掌握此类“数值概念”外,实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一。

实验用一次系统接线图如图2所示。

图2 一次系统接线图本实验系统是一种物理模型。

原动机采用直流电动机来模拟,当然,它们的特性与大型原动机是不相似的。

原动机输出功率的大小,可通过给定直流电动机的电枢电压来调节。

实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机,虽然其参数不能与大型发电机相似,但也可以看成是一种具有特殊参数的电力系统的发电机。

发电机的励磁系统可以用外加直流电源通过手动来调节,也可以切换到台上的微机励磁调节器来实现自动调节。

实验台的输电线路是用多个接成链型的电抗线圈来模拟,其电抗值满足相似条件。

“无穷大”母线就直接用实验室的交流电源,因为它是由实际电力系统供电的,因此,它基本上符合“无穷大”母线的条件。

为了进行测量,实验台设置了测量系统,以测量各种电量(电流、电压、功率、频率)。

为了测量发电机转子与系统的相对位置角(功率角),在发电机轴上装设了闪光测角装置。

此外,台上还设置了模拟短路故障等控制设备。

三、实验项目和方法1.单回路稳态对称运行实验在本章实验中,原动机采用手动模拟方式开机,励磁采用手动励磁方式,然后启机、建压、并网后调整发电机电压和原动机功率,使输电系统处于不同的运行状态(输送功率的大小,线路首、末端电压的差别等),观察记录线路首、末端的测量表计值及线路开关站的电压值,计算、分析、比较运行状态不同时,运行参数变化的特点及数值范围,为电压损耗、电压降落、沿线电压变化、两端无功功率的方向(根据沿线电压大小比较判断)等。

电力系统分析实验报告

电力系统分析实验报告

电力系统分析实验报告电力系统分析实验报告引言:电力系统是现代社会不可或缺的基础设施,它为我们的生活提供了稳定的电力供应。

为了确保电力系统的可靠性和安全性,对电力系统进行分析是非常重要的。

本实验旨在通过对电力系统的分析,探讨电力系统的性能和效能,以及可能存在的问题和改进措施。

一、电力系统的基本原理电力系统由发电厂、输电网和配电网组成。

发电厂负责将化学能、机械能等转化为电能,输电网将发电厂产生的电能输送到各个地区,配电网将电能供应给终端用户。

电力系统的基本原理是通过电压和电流的传输,实现电能的转换和分配。

二、电力系统的分析方法1. 潮流计算潮流计算是电力系统分析中最基本的方法之一。

通过潮流计算,可以确定电力系统中各节点的电压和电流分布情况,从而评估系统的稳定性和负载能力。

潮流计算需要考虑各个节点的功率平衡和电压平衡,以及各个元件的参数和状态。

2. 短路分析短路分析是评估电力系统安全性的重要手段。

通过短路分析,可以确定电力系统中各个节点和支路的短路电流,从而评估设备的额定容量和保护措施的有效性。

短路分析需要考虑系统的拓扑结构、设备参数和保护装置的动作特性。

3. 阻抗分析阻抗分析是评估电力系统稳定性和负载能力的重要方法。

通过阻抗分析,可以确定电力系统中各个节点和支路的阻抗,从而评估系统的电压稳定性和电力传输能力。

阻抗分析需要考虑系统的拓扑结构、设备参数和负载特性。

三、实验结果与讨论在本实验中,我们选取了一个具体的电力系统进行分析。

通过潮流计算,我们确定了系统中各个节点的电压和电流分布情况。

通过短路分析,我们评估了系统的安全性,并确定了保护装置的动作特性。

通过阻抗分析,我们评估了系统的稳定性和负载能力。

实验结果显示,系统中存在一些节点电压偏低的问题,可能会影响设备的正常运行。

为了解决这个问题,我们建议采取增加变压器容量、调整负载分配和优化配电网结构等措施。
