电阻、电容、电感触摸屏介绍及优缺点比较
电容屏和电阻屏

电阻屏,压力感应,需要用力才会有反应,所以有些女生总感觉电阻屏不灵敏,其实是因为她没有用力压屏幕,只要力度合适,电阻屏也是蛮灵敏的。
电阻屏的优点是可以精确定位,适合编辑文档等商务应用。
缺点是不支持多点触摸,灵敏度没有电容屏高。
屏mobiles系统搭配个电容屏就没什么优势而言了,因为WM系统本身就不支持多点触摸,而WM系统更注重商务的,电容屏反而不合适。
触屏手机的电容屏和电阻屏的比较

触屏手机的电容屏和电阻屏的比较电容屏,静电感应,需要导体接触屏幕才会有反应,所以,不需要很用力,只要手指轻轻触摸屏幕即可被识别。
那么,普通的手写笔就没法用于电容屏了,电容屏有专用手写笔,带静电的。
电容屏的优点是感应灵敏,支持多点触摸,更适合娱乐玩游戏。
缺点是不能精确定位,比如编辑文档的时候,你要想精确点击编辑某个字或者标点符号就没那么容易了。
电阻屏,压力感应,需要用力才会有反应,所以有些女生总感觉电阻屏不灵敏,其实是因为她没有用力压屏幕,只要力度合适,电阻屏也是蛮灵敏的。
电阻屏的优点是可以精确定位,适合编辑文档等商务应用。
缺点是不支持多点触摸,灵敏度没有电容屏高。
有朋友问“手机电阻屏和电容屏哪个好”?下面我们先介绍一下什么是电阻屏和电容屏。
什么是电阻屏?电阻屏的全称是电阻式触摸屏,电阻屏是一种传感器,它将矩形区域中触摸点(X,Y)的物理位置转换为代表X坐标和Y坐标的电压。
很多LCD模块都采用了电阻式触摸屏,这种屏幕可以用四线、五线、七线或八线来产生屏幕偏置电压,同时读回触摸点的电压。
电阻式触摸屏基本上是薄膜加上玻璃的结构,薄膜和玻璃相邻的一面上均涂有ITO(纳米铟锡金属氧化物)涂层,ITO具有很好的导电性和透明性。
当触摸操作时,薄膜下层的ITO会接触到玻璃上层的ITO,经由感应器传出相应的电信号,经过转换电路送到处理器,通过运算转化为屏幕上的X、Y值,而完成点选的动作,并呈现在屏幕上。
电阻屏的原理什么是电容屏?电容屏是一块四层复合玻璃屏,玻璃屏的内表面和夹层各涂一层ITO,最外层是只有0.0015mm厚的矽土玻璃保护层,夹层ITO涂层作工作面,四个角引出四个电极,内层ITO为屏层以保证工作环境。
当用户触摸电容屏时,由于人体电场,用户手指和工作面形成一个耦合电容,因为工作面上接有高频信号,于是手指吸收走一个很小的电流,这个电流分别从屏的四个角上的电极中流出,且理论上流经四个电极的电流与手指头到四角的距离成比例,控制器通过对四个电流比例的精密计算,得出位置。
电容屏和电阻屏的区别 它们各有什么优点和缺点?

电容屏和电阻屏的区别它们各有什么优点和缺点?电容屏电容屏一般是指电容式触摸屏。
它是利用人体的电流感应来工作的。
它是由一块四层的复合玻璃屏构成的,其内层会涂一层ITO以保证有一个比较良好的工作环境,最外层也会有一层玻璃保护层。
电容屏的工作原理是实现多点的触控,其依靠的是增加相互电容。
电阻屏电阻屏一般就是指电阻式触摸屏了。
它是一种传感器,能够在矩形区域中触摸并且能够读回触摸点的电压。
电容屏和电阻屏的区别,哪个好?1、工作原理不同电阻屏是由多层透明的导电板制造的。
当手写笔等触碰到屏幕时,内部的透明金属可以识别来自用户给出的相应信号。
电容屏是由人的身体、屏幕的顶端以及屏幕的表面组成以个耦合电容,并且分布在屏幕的四个角上,当用户给出指示后就会发生相应的变化。
2、精度与灵敏度不同电阻屏的精度要比电容屏的高,它只需要一个极小的像素点的压力就会非常准确的定位并且识别信号。
电容屏也有它的优势,它在灵敏度上要比电阻屏要好。
我们只需手指与屏幕表面接触就可以实时接收到信号。
3、用户体验不同电容屏的用户体验效果要比电阻屏提高一个新的层次,效果更佳。
4、成本与维护不同电阻屏发展的技术比较成熟,其设备也比较完善而且也比较容易获得原材料,这就使得电阻屏在成本上要比电容屏低廉。
电阻屏很早就进入了市场,在作为手机等设备的输入载体,所以在市场上很容易找到相关的维修配件,很好维修。
5、各自的优点和缺陷电阻屏:它是实现的点定位的,需要存在屏幕的压力,所以我们就需要一些外在的介质,比如指甲、金属等一些比较硬的物品。
由于屏幕表面层使用的是软质的材料,因此这样的操作会导致屏幕损坏;但是,有一个优势就是不怕摔、不会碎。
电容屏:它的外表面采用的是高强导电的玻璃,这种材料不容易造成屏幕划和、污损;但是它会比较容易导致屏幕破裂。
6、可视效果电阻屏:它会反射阳光,因此电阻屏的产品有比较不错的可视效果;但是它的屏幕会比较难清理维护。
电容屏:它的制作材料会吸收光线,因此在户外使用电容屏的产品可视效果也会很好。
触摸屏性能对比

一、各种触摸屏的比较1 电阻触摸屏- 不怕水、污- 具有小尺寸的成本优势,适用于工控产品、个人便携产品- 怕划伤,透光率低,低温迟钝2 表面声波触摸屏- 新的好用,适用于短期产品- 怕水、怕灰,需要维护- 发射换能器易碎,存在返修率3 电容触摸屏- 漂移,容易部分失效- 人体成为线路的一部份,戴手套不作用- 对湿度、温度、接地等环境要求高4 红外触摸屏- 外置或内置,不影响显示器外观,可适应大尺寸屏幕- 防暴性能好- 任意物体触摸- 会受到强红外线干扰,如遥控器、高温物体、阳光或白炽灯等红外源照射红外接收管- 会受到强电磁干扰,如变压器等- 安装完成后无需维护二、电阻式触摸屏原理:触摸屏包含上下叠合的两个透明层,四线和八线触摸屏由两层具有相同表面电阻的透明阻性材料组成,五线和七线触摸屏由一个阻性层和一个导电层组成,通常还要用一种弹性材料来将两层隔开。
当触摸屏表面受到的压力(如通过笔尖或手指进行按压)足够大时,顶层与底层之间会产生接触。
所有的电阻式触摸屏都采用分压器原理来产生代表X坐标和Y坐标的电压。
如图所示:分压器是通过将两个电阻进行串联来实现的。
上面的电阻(R1)连接正参考电压(VREF),下面的电阻(R2)接地。
两个电阻连接点处的电压测量值与下面那个电阻的阻值成正比。
为了在电阻式触摸屏上的特定方向测量一个坐标,需要对一个阻性层进行偏置:将它的一边接VREF,另一边接地。
同时,将未偏置的那一层连接到一个ADC的高阻抗输入端。
当触摸屏上的压力足够大,使两层之间发生接触时,电阻性表面被分隔为两个电阻。
它们的阻值与触摸点到偏置边缘的距离成正比。
触摸点与接地边之间的电阻相当于分压器中下面的那个电阻。
因此,在未偏置层上测得的电压与触摸点到接地边之间的距离成正比。
优缺点优点是屏和控制系统都比较便宜,反应灵敏度也很好,而且不管是四线电阻触摸屏还是五线电阻触摸屏,它们都是一种对外界完全隔离的工作环境,不怕灰尘和水汽,能适应各种恶劣的环境。
电容屏和电阻屏的区别,电阻屏和电容屏哪个好

电容屏和电阻屏的区别,电阻屏和电容屏哪个好电容屏和电阻屏的区别:工作原理电阻触摸屏:由多层透明导电板构成,两层用于识别触碰信号的透明金属导电层可以识别来自于手写笔、指甲、以及任何硬物的压力信号;正常情况下两层透明金属导电层处于相互绝缘状态,当手写笔等硬物触碰到屏幕表面时,第一层金属导电层发生形变,与第二层金属导电层接触,此时两层金属导电层之间形成通路,又由于两层金属导电层之间存在电阻,恒定电压(5V)从两层金属导电层之间流过时就会被降压,根据这一特性,触屏电路可以通过这个被降压后获得电压数值换算出压力来自于哪个坐标,从而实现触摸屏的定位;电容触摸屏:人的身体、触碰屏幕的手指顶端和屏幕表面会自然形成一个耦合电容,耦合电容能够有效的传达来自于身体的高频电流信号,利用生物电流的特性,分布在屏幕四角的电极能够接收来自于通过手指指尖传导的人体高频电流信号,又因为触点位置的不同,四个角上的电极所接受到的电流强度也不一样,通过比较运算也能得出触碰点的坐标,从而实现屏幕定位电容屏和电阻屏的区别:精度与灵敏度电阻屏:相比电容屏,电阻屏的精度要高很多,两层透明金属导电层之间要形成通路产生电流,仅仅需要来自于一个极小的像素点的压力,所以电阻屏的屏幕定位非常的精确,甚至可以精确到屏幕上的其中一个像素点;但电阻屏定位需要足够的压力才能实现,所以不均匀的触碰屏幕可能导致识别中断,相比电容屏灵敏度要差很多;电容屏:由于生物电流分布于手指顶端的面上,所以输入电流并非固定于某一点,而是在一个面上,导致电容屏在输入必须占用好几个像素点,同时手指与屏幕并不需要完全接触即可形成电流通路,所以容易是屏幕定位发生飘逸,在精度上电容屏并不占优势;但由于利用的人体生物电流感应原理,所以我们只需要将手指顶端与屏幕表面接触,并不需要对屏幕造成压力即可实现信号的传递,所以灵敏度比电阻屏高;电容屏和电阻屏的区别:用户体验电阻屏:电阻屏由于采用电压压降的方式计算屏幕坐标点,这一特性决定了其无法在同一时间计算不同压力点的坐标,从而导致电阻屏无法支持多点同时触碰;电容屏:其电流分布式输入特性可以完美的接收来自于不同屏幕坐标点的信号,可以说多点同时触碰是电容屏的一大亮点,现在,越来越多的软件程序开发出多点触碰的新功能,对于用户体验来说电容屏的多点触碰技术确实将用户体验提高到了一个新的层次;电容屏和电阻屏的区别:成本与维护电阻屏:电阻屏发展到今天由于其技术的成熟、设备的完善以及容易获得的原材料,使得电阻屏在成本上显得非常的低廉;由于早期手机屏幕和笔记本屏幕都采用电阻屏作为输入载体,市场占有率极大,所以在很容易在市面上找到相关维修配件,如此一来电阻屏在维护方面显得比较有优势;电容屏:电容屏生产成本普遍比电阻屏贵10%到50%不等,早期电容屏主要在苹果公司、谷歌公司的高端产品上使用,这些产品都为其典型旗舰产品,消费者也容易接受,但在中低端产品市场,电容屏往往会因为其高昂的成本让不少消费者望而却步;电容屏和电阻屏的区别:优点与缺陷电阻屏:要实现触点定位,就必须存在屏幕压力,这些屏幕压力可以来自于任何介质,比如指甲、铅笔、金属或其他任何硬物,由于电阻屏的特性屏幕表面需要发生形变才能实现屏幕定位,所以屏幕表面层必须使用软质材料,导致屏幕表面极容易划伤、损坏,且需要经常的校准屏幕,以便精准的定位;又由于其表面必须采用软质材料,故电阻屏有着不怕摔、不会碎的优点;电容屏:表面传导层使用高强导电玻璃,相比软质材料表面的电阻屏来说不容易造成划伤、污损;但是在受到激烈撞击时可能会导致电容屏破裂或粉碎;电容屏和电阻屏的区别:可视效果与日常保养电阻屏:电阻屏的特性使得它会反射大量的阳光,在户外使用电阻屏产品可视效果可能不会让您满意;软质屏幕日常使用中可能出现许多划痕,这些划痕可能导致被污垢填满,清除这些污垢显得相当困难;电容屏:底层材料会吸收大量阳光光线,是艳阳高照户外使用电容屏产品可视效果仍然会很不错;触摸屏表面采用导电高强度玻璃,使得其不容易被无损,即便沾上污垢也很容易将其清除干净;总结:说了这么多电容屏和电阻屏的区别,相信大家应该有了一个清晰的认识,电阻屏和电容屏哪个好?目前人们普遍认为电容屏比电阻屏更好,主流媒体也都如此宣传,小编以为,再过不久电阻屏将逐渐退出历史舞台,取而代之的电容屏必将以更快的速度发展完善起来成为市场的主流。

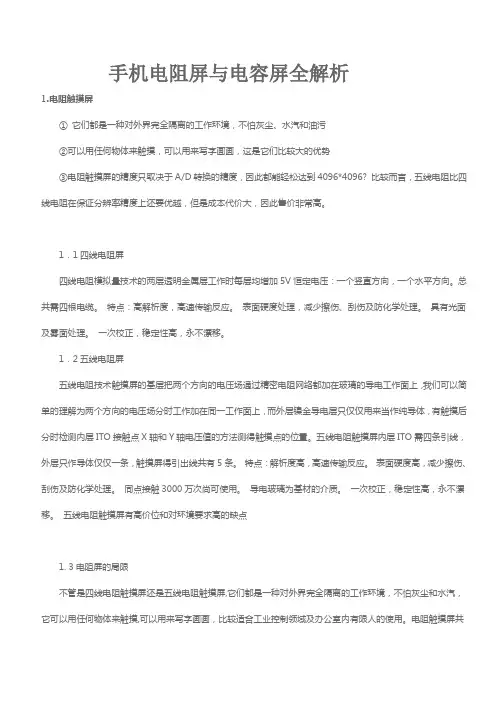

手机电阻屏与电容屏全解析

手机电阻屏与电容屏全解析1.电阻触摸屏①它们都是一种对外界完全隔离的工作环境,不怕灰尘、水汽和油污②可以用任何物体来触摸,可以用来写字画画,这是它们比较大的优势③电阻触摸屏的精度只取决于A/D转换的精度,因此都能轻松达到4096*4096? 比较而言,五线电阻比四线电阻在保证分辨率精度上还要优越,但是成本代价大,因此售价非常高。
1.1四线电阻屏四线电阻模拟量技术的两层透明金属层工作时每层均增加5V恒定电压:一个竖直方向,一个水平方向。
总共需四根电缆。
特点:高解析度,高速传输反应。
表面硬度处理,减少擦伤、刮伤及防化学处理。
具有光面及雾面处理。
一次校正,稳定性高,永不漂移。
1.2五线电阻屏五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上,我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上,而外层镍金导电层只仅仅用来当作纯导体,有触摸后分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。
五线电阻触摸屏内层ITO需四条引线,外层只作导体仅仅一条,触摸屏得引出线共有5条。
特点:解析度高,高速传输反应。
表面硬度高,减少擦伤、刮伤及防化学处理。
同点接触3000万次尚可使用。
导电玻璃为基材的介质。
一次校正,稳定性高,永不漂移。
五线电阻触摸屏有高价位和对环境要求高的缺点1. 3电阻屏的局限不管是四线电阻触摸屏还是五线电阻触摸屏,它们都是一种对外界完全隔离的工作环境,不怕灰尘和水汽,它可以用任何物体来触摸,可以用来写字画画,比较适合工业控制领域及办公室内有限人的使用。
电阻触摸屏共同的缺点是因为复合薄膜的外层采用塑胶材料,不知道的人太用力或使用锐器触摸可能划伤整个触摸屏而导致报废。
不过,在限度之内,划伤只会伤及外导电层,外导电层的划伤对于五线电阻触摸屏来说没有关系,而对四线电阻触摸屏来说是致命的。
2、电容式触摸屏2.1电容技术触摸屏是利用人体的电流感应进行工作的。
各类触摸屏技术优缺点解析和具体应用

各类触摸屏技术优缺点解析和具体应用按照触摸屏的工作原理和传输信息的介质,我们把触摸屏分为电阻式、声学脉冲识别(APR)式、表面声波(SAW)式、表面声波(SAW)式、电容式以及红外/光学式。
每一类触摸屏都有其各自的优缺点,要了解那种触摸屏适用于那种场合,关键就在于要懂得每一类触摸屏技术的工作原理和特点。
电阻式:从目前的推广应用来看,电阻式触摸屏是占主导地位的触摸技术。
它由玻璃面板,铱锡氧化物(ITO)电阻涂层组成,并带有导电涂层的护板,沿着边缘有银色的总线条。
两个层之间用绝缘小点隔开。
触摸屏幕时,护板弯曲与玻璃上的涂膜相接触。
该控制器可选择驱动玻璃层和+5 V的护板,并读取源于护板和玻璃层产生的电压,根据被测量层中的压降来确定X和Y坐标。
该技术需要四线,前面提到的总线条,这被称为4线电阻式触摸屏技术。
由于护板的不断弯曲,造成ITO涂膜中有微小的裂缝。
会使4线电阻式触摸屏技术的线性度和精确度变差,环境变化也会造成精度的漂移。
已经用不断改进的5,6,7和8线电阻式触摸屏来消除这些影响。
声学脉冲识别(APR)式:APR由一个玻璃显示器涂层或其他坚硬的基板组成,背面安装了4个压电传感器。
该传感器安装在可见区域的两个对角上,通过一根弯曲的电缆连接到控制卡。
用户触摸屏幕时,手指或者触笔和玻璃之间的拖动发生了碰撞或摩擦,于是就产生了声波。
波辐射离开接触点传向传感器,按声波的比例产生电信号。
在控制卡中放大这些信号,然后转换为数字数据流。
比较数据与事先存储的声音列表来确定触摸的位置。
APR设计成能够消除环境的影响和外部的声音,因为这些因素与存储的声音列表不匹配。
表面声波(SAW)式:SAW触摸屏是由一个针对X和Y轴的有发送和接收的压电传感器的玻璃涂层。
该控制器发送电信号至发射传感器,并在玻璃的表面内将信号转换成超声波。
通过反射器阵列,这些波覆盖整个触摸屏。
对面的反射器收集和控制这些波至接收传感器,将他们转换成电信号。
电阻式与电容式的区别

1、电阻触屏:精度至少达到单个显示像素,用触笔时能看出来。便于手写识别,有助于在使用小控制元素的界面下进行操作。
2、电容触屏:理论精度可以达到几个像素,但实际上会受手指接触面积限制。以至于用户难以精确点击小于1cm2的目标。
四、成本
1、电阻触屏:很低廉。
2、电容触屏:不同厂商的电容屏价格比电阻屏贵10%到50%。这点额外成本对旗舰级产品无所谓,但可能会让中等价位手机望而却步。
五、多点触摸可行性
1、电阻触屏:不可能,除非重组电阻屏与机器的电路连接。
2、电容触屏:取决于实现方式以及软件,已在G1的技术演示以及iPhone上实现。G1的1.7T版本已经可以实现浏览器的多点触摸特性。
六、抗损性
1、电阻触屏:电阻屏的根本特性决定了它的顶部是柔软的,需要能够按下去。这使得屏幕非常容易产生划痕。电阻屏需要保护膜以及相对更频繁的校准。有利的方面是,使用塑料层的电阻触屏设备总体上更不易损,更不容易摔坏。
两者通常很好。
二、触摸敏感度
1、电阻触屏:需用压力使屏幕各层发生接触,可以使用手指(哪怕带上手套),指甲,触笔等进行操作。支持触笔在亚洲市场很重要,手势和文字识别在哪里都被看重。
2、电容பைடு நூலகம்屏:来自带电的手指表层最细微的接触也能激活屏幕下方的电容感应系统。非生命物体、指甲、手套无效。手写识别较为困难。
2、电容触屏:典型的操作温度在0°至35°之间,需要至少5%的湿度(工作原理所限)。
九、阳光下可视效果
1、电阻触屏:通常很糟,额外的屏幕层面反射了大量阳光。
2、电容式触控屏利用人体的电流感应进行工作。电容式触控屏是一块四层复合玻璃屏,玻璃屏的内表面和夹层各涂有一层ITO(镀膜导电玻璃),最外层是一薄层矽土玻璃保护层,ITO涂层作为工作面,四个角上引出四个电极,内层ITO为屏蔽层以保证良好的工作环境。当手指触摸在金属层上时,人体电场、用户和触控屏表面形成一个耦合电容,对于高频电流来说,电容是直接导体,于是手指从接触点吸走一个很小的电流。这个电流分别从触控屏四角上的电极中流出,并且流经这四个电极的电流与手指到四角的距离成正比,控制器通过对这四个电流比例的精确计算,得出触摸点的位置信息。
电阻式、电容式、压电式触摸屏优劣简单介绍

首先介绍备受推崇的电容屏电容技术触摸屏CTPCapacity Touch Panel是利用人体的电流感应进行工作的。
电容屏是一块四层复合玻璃屏玻璃屏的内表面和夹层各涂一层ITO纳米铟锡金属氧化物最外层是只有0.0015mm厚的矽土玻璃保护层夹层ITO 涂层作工作面四个角引出四个电极内层ITO为屏层以保证工作环境。
电容屏工作原理当用户触摸电容屏时由于人体电场用户手指和工作面形成一个耦合电容因为工作面上接有高频信号于是手指吸收走一个很小的电流这个电流分别从屏的四个角上的电极中流出且理论上流经四个电极的电流与手指头到四角的距离成比例控制器通过对四个电流比例的精密计算得出位置。
可以达到99的精确度具备小于3ms的响应速度。
电容屏主要有自电容屏与互电容屏两种以现在较常见的互电容屏为例内部由驱动电极与接收电极组成驱动电极发出低电压高频信号投射到接收电极形成稳定的电流当人体接触到电容屏时由于人体接地手指与电容屏就形成一个等效电容而高频信号可以通过这一等效电容流入地线这样接收端所接收的电荷量减小而当手指越靠近发射端时电荷减小越明显最后根据接收端所接收的电流强度来确定所触碰的点。
电容屏要实现多点触控靠的就是增加互电容的电极简单地说就是将屏幕分块在每一个区域里设置一组互电容模块都是独立工作所以电容屏就可以独立检测到各区域的触控情况进行处理后简单地实现多点触控。
电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层再在导体层外加上一块保护玻璃双玻璃设计能彻底保护导体层及感应器同时透光率更高。
代表产品就是苹果iPod touch和iPad系列产品拥有其他产品难以超越的非凡触控体验为电容屏的成功推广立下了汗马功劳。
电阻式触摸屏因为电容屏已经被苹果抬高地位加上本身成本确实低于电容屏比较常出现在中低端产品上所以电阻屏也无奈屈尊于低配系列。
电阻屏是一种传感器其屏体部分是一块多层复合薄膜加上玻璃的结构薄膜和玻璃相邻的一面上均涂有ITO纳米铟锡金属氧化物涂层当触摸操作时薄膜下层的ITO会接触到玻璃上层的ITO经由感应器传出相应的电信号经过转换电路送到处理器通过运算转化为屏幕上的坐标值从而完成选点的动作并呈现在屏幕上。
触摸屏之电阻屏、电容屏分析

触摸屏之电阻屏、电容屏分析
触摸式显示屏并非新鲜事物。
早在此波智能手机浪潮到来之前,在各种掌
上电脑、手机,甚至黑白屏手机上,你都曾见过触摸屏的身影。
只不过在大多
数人的印象中,那个年代的触摸屏总是与触摸笔共同出现你必须通过触摸笔或
者指甲等硬物的按压,才能实现输入指令,其本质为电阻式触摸屏。
而直到2007 年iPhone 的出现,另一种触摸屏,电容式触摸屏开始出现在人们的视线中。
然而经历了4-5 年的发展,触摸型智能终端市场已然城头变幻大王旗,从
电阻式触摸屏全面转向电容式触摸屏。
电阻式触摸屏
传统的电阻式触摸屏共有5 层构成。
手指触摸的表面是一个硬涂层,用
以保护下面的PE T 层(一种透明性、阻气性好的保护材料)。
PET 层是很薄的有弹性的PE T 薄膜,当表面被触摸时它会下弯曲,并使得下面的两层IT O 涂层(一种纳米铟锡金属氧化物,具有很好的导电性和透明性)相互接触,并在该点
连通电路。
优点:技术较成熟,成本相对较低,表面不容易受尘埃、水、污物影响。
缺点:触摸屏中的IT O 涂层比较薄且容易脆断,若太厚又会降低透光且
形成内反射降低清晰度。
这种触摸屏的寿命并不长久,而且需要经常做触摸点
的位置校正。
电容式触摸屏
电容式触摸屏分为表面电容式(Surface Capacitive Technology )和投射电容式(Projected Capacitive Technology)两种。
表面电容触摸屏只采用单层的IT O,在触摸屏四边均镀上狭长的电极,。
电阻、电容、电感触摸屏介绍及优缺点比较

触摸 屏类 型
工作原 理
触摸方式
安装 位置
透明度及优缺点
声波 式
回波检 测
手指接触
内置 或外 挂
需定期维护,优点寿命长、不怕划、分辨率高甚至 可以检测Z坐标,缺点是怕水、怕尘。寿命5年
红外 式
红外接 接近或接 收检测 触阻挡
外挂
需定期维护,抗干扰强,分辨率低,一般放室内使 用,寿命3年,
触摸屏控制器负责对检测数据的运算(也可能部分工作交给前端检测部分)和处理,并负责与主机板的数据交互。 触摸屏应用场景:不适合物理键盘操作场合、空间限制场合、及赶时髦场合,比如机场和世博会....。
触摸屏的种类
常见触摸屏可以分成电阻式触摸屏、电容式触摸屏,这是目前最常见的两种,此外还有电感式触摸屏、声波、红外 触摸屏。其中声波屏、电阻屏、电容屏应用都比较多。触摸屏的接口有串口、USB、PS/2口等形式。
电容屏是利用人体感应进行触点检测控制,不需要直接接触或只需要轻微接触,通过检测感应电流来定位触摸坐 标,优点是支持多点触控,缺点是精度不高、相对电阻屏来说不够稳定、受环境影响较大,成本也要高一些。如上 图所示,当手指触摸在外导电层(如果设计的非常灵敏的话,只需要靠近)时,由于人体电场作用在前端触控点和 触控屏之间会产生耦合电容,导致部分电流被手指吸收,控制器则通过检测四角的电极电流比例来定位触控坐标。
由于电感触摸屏是安装在显示屏的后面,所以相比电阻式和电容式触摸屏,透光度要好很多,可以延长电池寿命, 最重要的输入笔不必接触屏幕,减少磨损,对灵敏度的稳定性有很大改善。
触摸屏的应用产品
触摸屏的应用以后会越来越广泛,目前大家已经在很多手持电子设备(比如手机、数码相机、平板电脑)、医疗应 用设备、销售终端POS、银行ATM机、工业过程控制设置、汽车轮船仪表等等上都有应用,以后对消费类产品应 用会越加广泛,比如游戏机及家电产品等,随着ipad的推出,又把触摸屏应用带到一个新时代。
平板电脑的触控屏性能对比

平板电脑的触控屏性能对比随着现代科技的迅猛发展,电子设备已经成为我们生活中不可或缺的一部分。
平板电脑作为一种便携性强、功能丰富的电子设备,受到越来越多人的青睐。
而其中触控屏作为平板电脑最主要的输入方式,对用户的体验和效果有着重要影响。
本文主要对比不同平板电脑的触控屏性能,探讨其对用户的实际使用体验的重要性。
一. 技术原理触控屏技术是指通过触摸屏幕上的特定区域,使设备能感知到用户的输入动作。
目前市场上主要有电阻式触控屏和电容式触控屏两种技术。
1. 电阻式触控屏电阻式触控屏由两层具有导电性的薄膜组成,当用户用手指或者其他物体触摸屏幕时,导电物体会导致两层薄膜之间的接触,产生电流,进而实现对触摸动作的感知。
2. 电容式触控屏电容式触控屏通过感应用户的电荷变化来识别触摸位置。
触摸屏上的导电层形成一个电场,当用户接触电场时,触摸屏通过检测电流的变化来确定触摸位置。
二. 对比不同触控屏技术的性能不同的触控屏技术在性能方面存在差异,下面将对比电阻式触控屏和电容式触控屏在以下几个方面的表现。
1. 灵敏度和准确度电阻式触控屏在灵敏度和准确度方面相对较差。
由于两层薄膜之间需要产生压力才能感知到触摸动作,因此对触摸力度的要求较高。
同时,电阻式触控屏也容易受到温度、湿度等外界环境影响,进一步降低了其准确性。
电容式触控屏在灵敏度和准确度方面表现出色。
它能够感知到电荷变化,用户仅需轻轻触摸即可实现输入。
相较于电阻式触控屏,电容式触控屏更加灵敏和准确。
2. 反应速度电阻式触控屏因为需要两层薄膜之间产生接触才能感知触摸动作,因此其反应速度较慢。
用户可能会感到延迟,在快速滑动或者进行连续点击时会出现明显的卡顿现象。
电容式触控屏反应速度较快,几乎能在触摸瞬间立即作出反应。
用户使用起来更加流畅,没有明显的延迟感。
3. 多点触控电阻式触控屏能够实现多点触控,即用户可以同时用多个手指触摸屏幕,在游戏和其他应用中具备更多的功能和操作方式。
各种触摸屏的优点和缺点[方案]
![各种触摸屏的优点和缺点[方案]](https://img.taocdn.com/s3/m/41d82fa668dc5022aaea998fcc22bcd126ff4269.png)
各有优点和缺点!触摸屏的主要类型从技术原理来区别触摸屏,可分为五个基本种类:矢量压力传感技术触摸屏、电阻技术触摸屏、电容技术触摸屏、红外线技术触摸屏、表面声波技术触摸屏。
其中矢量压力传感技术触摸屏已退出历史舞台;红外线技术触摸屏价格低廉,但其外框易碎,容易产生光干扰,曲面情况下失真;电容技术触摸屏设计构思合理,但其图像失真问题很难得到根本解决;电阻技术触摸屏的定位准确,但其价格颇高,且怕刮易损;表面声波触摸屏解决了以往触摸屏的各种缺陷,清晰不容易被损坏,适于各种场合,缺点是屏幕表面如果有水滴和尘土会使触摸屏变的迟钝,甚至不工作。
按照触摸屏的工作原理和传输信息的介质把触摸屏分为四种,它们分别为电阻式、红外线式、电容感应式以及表面声波式,按照触摸屏的工作原理和传输信息的介质,我们把触摸屏分为四种,它们分别为电阻式、电容感应式、红外线式以及表面声波式。
每一类触摸屏都有其各自的优缺点,要了解那种触摸屏适用于那种场合,关键就在于要懂得每一类触摸屏技术的工作原理和特点。
下面对上述的各种类型的触摸屏进行简要介绍一下:1、电阻式触摸屏(电阻式触摸屏工作原理图)这种触摸屏利用压力感应进行控制。
电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏,这是一种多层的复合薄膜,它以一层玻璃或硬塑料平板作为基层,表面涂有一层透明氧化金属(透明的导电电阻)导电层,上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的(小于1/1000英寸)的透明隔离点把两层导电层隔开绝缘。
当手指触摸屏幕时,两层导电层在触摸点位置就有了接触,电阻发生变化,在X和Y两个方向上产生信号,然后送触摸屏控制器。
控制器侦测到这一接触并计算出(X,Y)的位置,再根据模拟鼠标的方式运作。
这就是电阻技术触摸屏的最基本的原理。
电阻类触摸屏的关键在于材料科技,常用的透明导电涂层材料有:A、ITO,氧化铟,弱导电体,特性是当厚度降到1800个埃(埃=10-10米)以下时会突然变得透明,透光率为80%,再薄下去透光率反而下降,到300埃厚度时又上升到80%。
电阻式与电容式触摸屏的优缺点比较

电阻式与电容式触摸屏的优缺点比较
一.电容式触摸屏
1、电容触摸屏的介绍
电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层,再在导体层外加上一块保护玻璃,双玻璃设计能彻底保护导体层及感应器。
电容式触摸屏在触摸屏四边均镀上狭长的电极,在导电体内形成一个低电压交流电场。
在触摸屏幕时,由于人体电场,手指与导体层间会形成一个耦合电容,四边电极发出的电流会流向触点,而电流强弱与手指到电极的距离成正比,位于触摸屏幕后的控制器便会计算电流的比例及强弱,准确算出触摸点的位置。
电容触摸屏的双玻璃不但能保护导体及感应器,更有效地防止外在环境因素对触摸屏造成影响,就算屏幕沾有污秽、尘埃或油渍,电容式触摸屏依然能准确算出触摸位置。
电容式触摸屏是在玻璃表面贴上一层透明的特殊金属导电物质。
当手指触摸在金属层上时,触点的电容就会发生变化,使得与之相连的振荡器频率发生变化,通过测量频率变化可以确定触摸位置获得信息。
由于电容随温度、湿度或接地情况的不同而变化,故其稳定性较差,往往会产生漂移现象。
该种触摸屏适用于系统开发的调试阶段。
2、电容触摸屏的优缺点
电容技术的触摸屏是一块四层复合玻璃屏,设想极好又简单,但是现实问题无法逾越:
目前的透明导电材料ITO氧化金属非常脆弱,触摸几下就会损坏,还不能直接用来作工作层,要靠外部增加一层非常薄的坚硬玻璃。
这层玻璃显然是不导电的,直流导电是不行了,改用高频交流信号,靠人的。
电容式触摸屏与电阻式触摸屏的区别

电容式触摸屏与电阻式触摸屏的区别电容式触摸屏与电阻式触摸屏有什么区别电容式触摸屏简介电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层,再在导体层外加上一块保护玻璃,双玻璃设计能彻底保护导体层及感应器。
电容式触摸屏在触摸屏四边均镀上狭长的电极,在导电体内形成一个低电压交流电场。
在触摸屏幕时,由于人体电场,手指与导体层间会形成一个耦合电容,四边电极发出的电流会流向触点,而电流强弱与手指到电极的距离成正比,位于触摸屏幕后的控制器便会计算电流的比例及强弱,准确算出触摸点的位置。
电容触摸屏的双玻璃不但能保护导体及感应器,更有效地防止外在环境因素对触摸屏造成影响,就算屏幕沾有污秽、尘埃或油渍,电容式触摸屏依然能准确算出触摸位置。
电容式触摸屏是一种粘贴在玻璃表面的透明特殊金属导电材料。
当手指接触金属层时,触点的电容会发生变化,因此与之相连的振荡器的频率会发生变化。
通过测量频率变化,可以确定触摸位置以获取信息。
由于电容会随着温度、湿度或接地条件的变化而变化,因此其稳定性较差,并且经常发生漂移。
这种触摸屏适用于系统开发的调试阶段。
编辑本段电容触摸屏的缺陷电容式触摸屏的透光率和清晰度优于四线电阻屏。
当然,它不能与声表面波屏蔽和五线电阻屏蔽相比。
电容屏反射严重。
此外,电容技术的四层复合触摸屏对各波长光的透光率不均匀,存在颜色失真的问题。
由于光在层之间的反射,也会导致图像字符的模糊。
电容屏在原理上把人体当作一个电容器元件的一个电极使用,当有导体靠近与夹层ito工作面之间耦合出足够量容值的电容时,流走的电流就足够引起电容屏的误动作。
我们知道,虽然电容与两极之间的距离成反比,但它与相对面积成正比,也与介质的绝缘系数有关。
因此,当大面积的手掌或手持导体靠近电容屏而不是触摸时,可能会导致电容屏误操作。
在潮湿的天气,这种情况尤其严重。
用手握住显示屏,手掌靠近显示屏在7厘米以内,或身体靠近显示屏在15厘米以内,都可能导致电容式屏幕误操作。
电容与电阻的屏幕区别

电阻屏和电容屏的区别电阻触屏俗称“软屏”,多用于Windows Mobile系统的手机;电容触屏俗称“硬屏”,如iPhone 和G1等机器采用这种屏质的。
一、室内可视效果两者通常很好。
二、触摸敏感度1、电阻触屏:需用压力使屏幕各层发生接触,可以使用手指(哪怕带上手套),指甲,触笔等进行操作。
支持触笔在亚洲市场很重要,手势和文字识别在哪里都被看重。
2、电容触屏:来自带电的手指表层最细微的接触也能激活屏幕下方的电容感应系统。
非生命物体、指甲、手套无效。
手写识别较为困难。
三、精度1、电阻触屏:精度至少达到单个显示像素,用触笔时能看出来。
便于手写识别,有助于在使用小控制元素的界面下进行操作。
2、电容触屏:理论精度可以达到几个像素,但实际上会受手指接触面积限制。
以至于用户难以精确点击小于1cm2的目标。
四、成本1、电阻触屏:很低廉。
2、电容触屏:不同厂商的电容屏价格比电阻屏贵10%到50%。
这点额外成本对旗舰级产品无所谓,但可能会让中等价位手机望而却步。
五、多点触摸可行性1、电阻触屏:不可能,除非重组电阻屏与机器的电路连接。
2、电容触屏:取决于实现方式以及软件,已在G1的技术演示以及iPhone上实现。
G1的1.7T版本已经可以实现浏览器的多点触摸特性。
六、抗损性1、电阻触屏:电阻屏的根本特性决定了它的顶部是柔软的,需要能够按下去。
这使得屏幕非常容易产生划痕。
电阻屏需要保护膜以及相对更频繁的校准。
有利的方面是,使用塑料层的电阻触屏设备总体上更不易损,更不容易摔坏。
2、电容触屏:外层可以使用玻璃。
这样虽然不至于坚不可摧,而且有可能在严重冲击下碎裂,但玻璃应对日常碰擦和污迹更好。
七、清洁1、电阻触屏:由于可以使用触笔或指甲进行操作,更不容易在屏幕上留下指纹、油渍和细菌。
2、电容触屏:要用整个手指进行触摸,但玻璃外层更容易清洁。
八、环境适应性1、电阻触屏:具体数值不得而知。
但有证据表明使用电阻屏的Nokia 5800可以在-15°C至+45°C的温度下正常工作,对湿度也没什么要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电阻 电压测 笔、手指 显示 透明度一般,电阻屏优点:不怕水、不怕尘,缺
式 量 点压
屏前 点:寿命短、怕划,寿命3年,
电容 式
电容耦 合
金属笔 尖、手指 接触
显示 屏前
跟工艺有关,跟电阻式相当,寿命2年,
电感 式
电磁谐 笔类接近 振 感应
显示 屏后
好,寿命2年,
几种触摸屏简要介绍
1、电阻触摸屏
电阻式触摸屏利用压力感应进行触点检测控制,需要直接应力接触,通过检测电阻来定位触摸位置,优点是精度 高,缺点是不支持多点触控,电阻屏根据引出线数多少,分为四线、五线、六线、七线、八线等多线电阻触摸屏, 每种检测线多少各有优缺点。如上图所示,当手指接触屏幕时,外导电层会发生形变,与内层导电层之间出现接触 点,触摸检测部件根据检测到的电压及电流,计算X、Y方向的电阻值送回控制器。
另外,天缘相信以后Z坐标检测肯定有热门研究和应用,目前只有表面声波式具有Z坐标检测功能,其它产品要实现 Z坐标应用难度还是比较大。绝对的讲,目前的电容屏精度问题还没有得到很好的解决。
参考资料:
/showtopic-55817.aspx(本文图片来源) /knowledge/contrast.htm
由于电感触摸屏是安装在显示屏的后面,所以相比电阻式和电容式触摸屏,透光度要好很多,可以延长电池寿命, 最重要的输入笔不必接触屏幕,减少磨损,对灵敏度的稳定性有很大改善。
触摸屏的应用产品
触摸屏的应用以后会越来越广泛,目前大家已经在很多手持电子设备(比如手机、数码相机、平板电脑)、医疗应 用设备、销售终端POS、银行ATM机、工业过程控制设置、汽车轮船仪表等等上都有应用,以后对消费类产品应 用会越加广泛,比如游戏机及家电产品等,随着ipad的推出,又把触摸屏应用带到一个新时代。
触摸检测部分包括触摸板和前端检测电路,随触摸屏的类型不同可能是安装在显示屏前面(电阻、电容),也可能 是显示屏后面(电感),当然这个触摸屏部分大家如果不细心是看不出来的,表象上如果是安装到前端的触摸屏只 是影响一点透光度,也就是屏幕看起来不太亮。触摸检测用于检测用户的触摸位置,接受后送往触摸屏控制器,触 摸屏控制器接受到检测的接触信息后,进行换算处理,最终转换成触点坐标,再通过触摸屏外部接口送去给机器的 主控板,一般来讲至于后面的是否执行、执行是否正确都与触摸屏控制器没有关系,触摸屏只是相当于键盘而已。
常见触摸屏优缺点比较:
触摸 屏类 型
工作原 理
触摸方式
安装 位置
透明度及优缺点
声波 式
回波检 测
手指接触
内置 或外 挂
需定期维护,优点寿命长、不怕划、分辨率高甚至 可以检测Z坐标,缺点是怕水、怕尘。寿命5年
红外 式
红外接 接近或接 收检测 触阻挡
外挂
需定期维护,抗干扰强,分辨率低,一般放室内使 用,寿命3年,
触摸屏控制器负责对检测数据的运算(也可能部分工作交给前端检测部分)和处理,并负责与主机板的数据交互。 触摸屏应用场景:不适合物理键盘操作场合、空间限制场合、及赶时髦场合,比如机场和世博会....。
触摸屏的种类
常见触摸屏可以分成电阻式触摸屏、电容式触摸屏,这是目前最常见的两种,此外还有电感式触摸屏、声波、红外 触摸屏。其中声波屏、电阻屏、电容屏应用都比较多。触摸屏的接口有串口、USB、PS/2口等形式。
电容屏是利用人体感应进行触点检测控制,不需要直接接触或只需要轻微接触,通过检测感应电流来定位触摸坐 标,优点是支持多点触控,缺点是精度不高、相对电阻屏来说不够稳定、受环境影响较大,成本也要高一些。如上 图所示,当手指触摸在外导电层(如果设计的非常灵敏的话,只需要靠近)时,由于人体电场作用在前端触控点和 触控屏之间会产生耦合电容,导致部分电流被手指吸收,控制器则通过检测四角的电极电流比例来定位触控坐标。
从上文可以看出,电阻触摸屏是工作在一个隔离的环境中,防尘防水,而且应力产生过程可以来自与肢体动作也可 以是触控笔,由于需要接触,所以外层导电层肯定是相对柔然的复合材料层,就怕鲁莽之士及婴幼儿的“猛按”, 或使用尖锐利器划伤。这种伤害对电阻屏的不同线式设计影响不同,有的可能直接就挂掉了。
2、电容触摸屏
最近ipad比较火,特色的山寨产品也早已推出,虽然触摸终端市场上早有多种类型的应用,但对很多网友来说,对 如何选购触摸屏手机及平板产品还不是太熟悉,本文和大家一同了解一下市面主流触控产品的面板技术(电阻屏、 ቤተ መጻሕፍቲ ባይዱ容屏和电感屏)基础知识,及各自的优缺点。
什么是触摸屏?
大部分网友接触触摸屏都是从银行的ATM机开始的,触摸屏其实就是采用触摸方式来代替或部分代替传统的键盘输 入方式,达到相同的控制效果,触摸过程有手动触摸和使用触控笔等类型。触摸屏本身只是由触摸检测部分和触摸 屏控制器组成两部分组成,其它冗余部分只是为了增加检测精度或透光度而设计,功能上只有这两个部分。
电容屏及下文的电感屏精度都不高,主要是由于实现机理决定的,任何公司也只能规避,尽量采用像iPhone那样的 分段分区间多点检测。尤其是电容屏的抗干扰问题几乎很难解决,在电磁环境复杂一点的场合天知道这个感应电流 是因为人体引起的还是周边环境干扰引起的。
3、电感触摸屏
电感屏也有,其工作原理是在触摸笔中安装LC谐振线圈,通过改变和安装有激励线圈及感应线圈的触摸屏之间的空 间距离,使电磁场发生变化,触摸检测部分则通过磁场变化来检测触摸点位置。
