一体化基站介绍说明书一体化基站是一种快速集成通信装置，由塔体系统，机房系统，天馈线系统和钢框架支撑系统四部分组成，配备不同的通信设备，满足相应通信要求。
设计所遵循的标准、规范和规程：中华人民共和国《工程建设标准强制性条文》《建筑结构荷载规范》（GB50009-2001）《建筑抗震设计规范》（GB50011-2001）《钢结构设计规范》（GB50017-2003）《高耸结构设计规范》（GB50135-2006）《钢结构高强度螺栓连接的设计》（JGJ82-91）《建筑钢结构焊接规程》（JGJ81-2002）《无损检测焊缝磁粉检测》（JB/T6061-2007）《钢结构工程施工工程质量验收规范》（GB50205-2001）《建筑钢结构焊接技术规程》（JGJ81-2002）《塑料燃烧性能试验方法氧指数法》（GB/T2406）《塑料燃烧性能试验方法水平法和垂直法》（GB/T2408）《建筑材料燃烧性能分级方法》（GB8624-1997）《硬质泡沫塑料吸水率试验方法》（GB8810）《硬质泡沫塑料压缩试验方法》（GB8813）《通信局（站）防雷与接地工程设计规范》YD 5098-2005《电信专用房屋设计规范》（YD/T5003-2005）《建筑设计防火规范》（GB50016-2006）优势：（1）、能快速建站并投入使用；现场组装方便灵活，三个小时完成建站。
（2）、塔体和机房一体化，且机房设计采用模块化设计，预留必需设备的相应位置，能满足各通信运营商标准化的设备需求。
（3）、结构采用自重抗倾覆，无需单独开挖设置基础，达到快速建站的目的，缩短基站建设工期。
（4）、使用地点比较广，对各种外部条件适用性强。
（5）、结构使用期限长，该结构设计参考永久性基站设计（定期维护前提下），使用寿命为30年，可作为永久基站使用。
（6）、搬运方便，只需一辆普通板车即可；为了应对快速建站或应急通信，将强网络的覆盖力度，解决客户在建设永久性基站方面所遇到的困难，如征地难，临时性网络覆盖等问题，该一体化方案的设计基本原则为“安全保证、即时建站、功能集成、方便移动”。
基站建设技术规范
基站建设技术规范第一篇：基站建设技术规范基站基础配套设施租赁技术规范书本技术规范书为无线网络基站基础配套设施提供单位（下简称提供单位）做出规定，提供单位所建设并出租的基站基础配套设施，应该满足下述相关要求。
一、基站配套设施合法合规性1、通用条款（1）若基站设臵在飞机场或者气象台等对基站高度有特殊需求场所附近时，其天线高度应符合机场净空高度要求，应提供相关部门批准文件原件（复印件留底）。
（2）高压线附近设站时，通信机房应保持20米以上的距离，挂设天线位臵离开高压线距离必须在自身塔高以上。
（3）铁塔内缘至铁路线路或者高速公路中心水平距离不小于塔高（含避雷针长度）加3.1米，若必须设臵在相关区域，应提供相关主管部门的批准文件原件备验。
（4）杆体及桩基础应符合国家相关标准，应提供桩基础《动测报告》及通信杆及铁塔物资产品合格证原件（复印件留底，含通信杆及铁塔基础施工涉及的主要材料出厂合格证，如钢筋、混凝土型号等）。
（5）美化外罩、一体化机柜、简易机房、装修自建机房等物资应提供相关产品合格证或者检测报告原件，达到抗风压、抗震、防水、防火及防盗等要求。
具体为美化外罩应要满足防风及防火要求，一体化机柜和简易机房应满足防火、防水及防盗要求；装修自建机房应满足防震、防水、防火及防盗要求且应提供消防验收报告和设计文件。
（6）站点使用的电源、电缆、空调等设备或材料应符合国家相关标准，并提供产品合格证。
（7）楼面站的楼板必须有足够的荷载能力，足以承受机房内现有以及后期待安装设备所产生的压力。
应由具有相关资质的设计单位核实机房荷载是否满足要求，并出具相应的承重核实报告。
（8）所有站点应委托具备防雷检测资质的单位经行防雷检测，并出具防雷检测报告。
（9）所有站点应提供租赁合同原件备验，免签合同站点应提供真实有效的业主证明文件原件备验。
（10）室外站点应提供合法报建手续证明文件原件备验。
2、其它条款（1）个人宅基证（或房产证）所有人：应核实合同业主及基站地址跟宅基地证（或房产证）上信息是否一致；应提供合同业主身份证复印件；如合同业主属于村委管辖，应提供村委开具的土地产权证明文件原件备验。
一体化塔房基站__技术规范书
一体化塔房技术规范书目录目录 (1)1．前言 (7)2．技术标准 (7)3．术语和定义 (9)3.1通信系统用室外一体化塔房 (9)3.2瓦楞型热镀锌钢板 (9)3.3 EPS阻燃复合板 (9)3.4 安装点 (9)4．一体化塔房的结构及技术规范 (10)4.1整体结构 (10)4.2外层结构 (10)4.2.1框架结构 (10)4.2.2墙面、屋面 (11)4.3外层钢板涂料 (11)4.3.1 热镀锌 (11)4.3.2陶瓷智能隔热涂料 (11)4.4内层结构 (12)4.5内层材料 (12)4.6塔杆的结构 (12)4.6.1下层结构 (13)4.6.2上层结构 (14)4.7基础的结构 (14)4.8塔体材料 (15)4.9整体外观 (15)4.10一体化塔房一般要求 (15)4.10.1选址 (15)4.10.2 整体外型 (15)4.10.3 设施 (15)4.10.4 安装 (15)4.10.5 材质 (15)4.10.6 环境性能 (16)4.10.7 环保 (16)4.10.8寿命 (16)4.11 隔热结构 (16)4.12地板承重结构 (16)4.13一体化塔房的框架 (16)4.14 受力连接 (17)4.15 紧固 (17)4.16 空调隔离间与防盗窗 (18)5．防护措施 (18)5.1高温、日照和湿度 (18)5.2隔热 (18)5.3防风 (18)5.4防尘 (19)5.5耐久性 (19)5.6防霉 (19)5.7 防火 (19)5.8 防雷、防静电及接地要求 (19)5.9 防盗 (20)5.10 密闭 (20)5.11荷载 (21)5.11.1一体化塔房底部荷载 (21)5.11.2一体化塔房机房门 (21)5.11.3安装点 (22)5.12防水 (22)5.13防腐 (22)5.14 一体化塔房完好性 (22)6．一体化塔房环境及工作条件 (23)6.1 外部环境 (23)6.1.1温度 (23)6.1.2相对湿度 (23)6.1.3太阳辐射强度 (23)6.2内部工作环境 (24)6.2.1温度 (24)6.2.2相对湿度 (24)6.2.3洁净度 (24)6.2.4噪声 (24)6.3一体化塔房的使用寿命 (24)7．通信机房配置 (25)7.1机房主体 (25)7.2机房配件 (25)7.3 安全防盗门 (25)7.4 照明系统 (25)7.5 走线架 (25)7.6馈线窗口 (26)7.7 接地排 (26)7.8 空调外机罩 (26)7.9 自然通风设施 (26)8．一体化塔房附属设施 (26)8.1防雷接地 (26)8.2设备布置 (27)8.2.1预留孔洞 (27)8.2.2走线架 (27)8.2.3设备连接要求 (28)8.2.4设备布局图和走线架安装位置图 (28)8.2.5机房标准配置 (28)8.3 自然通风保护 (28)8.4塔 (28)8.4.1 塔的材质等要求 (28)8.4.2 其它要求 (30)9．一体化塔房运输与使用 (31)9.1一体化塔房运输 (31)10．一体化塔房及天线架配置要求 (31)11．工程督导、现场调测和验收 (33)12．售后及服务 (34)12.1保修期 (34)12.2技术文件 (34)12.3保修与维修 (34)1．前言本技术要求的编制依据是现行的国家标准、信息产业部发布的《YD/T1624-2007通信系统用室外机房》行业标准以及其它行业的相关标准。
《基站建设技术规范》
《基站建设技术规范》基站基础配套设施租赁技术规范书本技术规范书为无线网络基站基础配套设施提供单位（下简称提供单位）做出规定，提供单位所建设并出租的基站基础配套设施，应该满足下述相关要求。
一、基站配套设施合法合规性1、通用条款（1）若基站设臵在飞机场或者气象台等对基站高度有特殊需求场所附近时，其天线高度应符合机场净空高度要求，应提供相关部门批准文件原件（复印件留底）。
（2）高压线附近设站时，通信机房应保持20米以上的距离，挂设天线位臵离开高压线距离必须在自身塔高以上。
（3）铁塔内缘至铁路线路或者高速公路中心水平距离不小于塔高（含避雷针长度）加3.1米，若必须设臵在相关区域，应提供相关主管部门的批准文件原件备验。
（4）杆体及桩基础应符合国家相关标准，应提供桩基础《动测报告》及通信杆及铁塔物资产品合格证原件（复印件留底，含通信杆及铁塔基础施工涉及的主要材料出厂合格证，如钢筋、混凝土型号等）。
（5）美化外罩、一体化机柜、简易机房、装修自建机房等物资应提供相关产品合格证或者检测报告原件，达到抗风压、抗震、防水、防火及防盗等要求。
具体为美化外罩应要满足防风及防火要求，一体化机柜和简易机房应满足防火、防水及防盗要求；装修自建机房应满足防震、防水、防火及防盗要求且应提供消防验收报告和设计文件。
（6）站点使用的电源、电缆、空调等设备或材料应符合国家相关标准，并提供产品合格证。
（7）楼面站的楼板必须有足够的荷载能力，足以承受机房内现有以及后期待安装设备所产生的压力。
应由具有相关资质的设计单位核实机房荷载是否满足要求，并出具相应的承重核实报告。
（8）所有站点应委托具备防雷检测资质的单位经行防雷检测，并出具防雷检测报告。
（9）所有站点应提供租赁合同原件备验，免签合同站点应提供真实有效的业主证明文件原件备验。
（10）室外站点应提供合法报建手续证明文件原件备验。
2、其它条款（1）个人宅基证（或房产证）所有人。
应核实合同业主及基站地址跟宅基地证（或房产证）上信息是否一致；应提供合同业主身份证复印件；如合同业主属于村委管辖，应提供村委开具的土地产权证明文件原件备验。

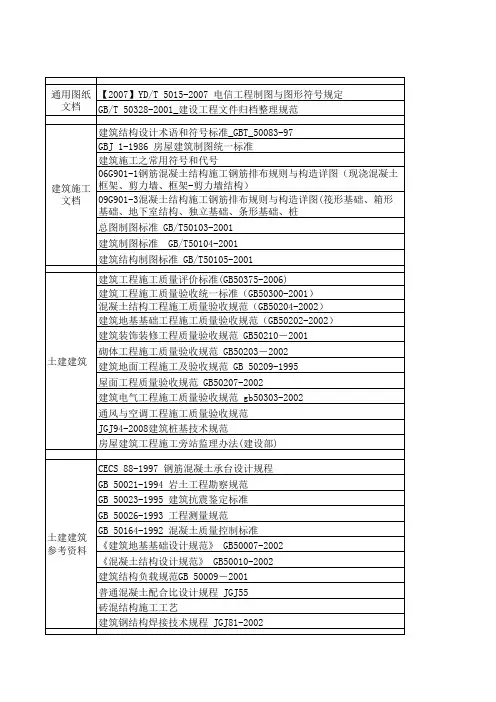

一体化基站工程规范汇总.xls
