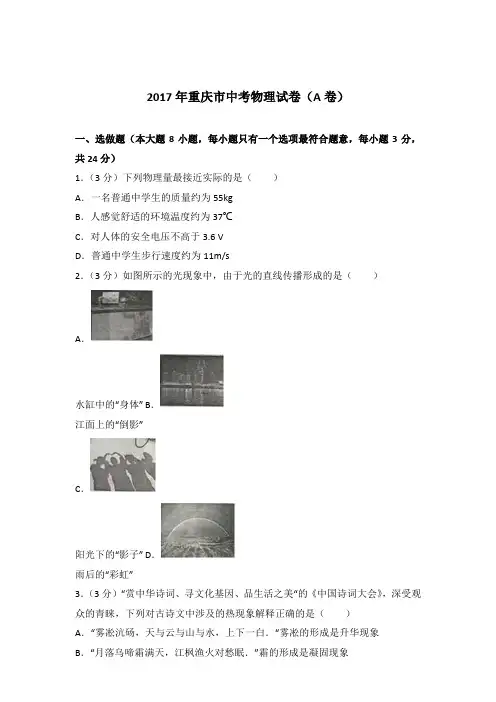

2017年重庆市中考物理试卷及参考答案(a卷)

2017年重庆市中考物理试卷（A卷）一、选做题（本大题8小题，每小题只有一个选项最符合题意，每小题3分，共24分）1．（3分）下列物理量最接近实际的是（）A．一名普通中学生的质量约为55kgB．人感觉舒适的环境温度约为37℃C．对人体的安全电压不高于3.6 VD．普通中学生步行速度约为11m/s2．（3分）如图所示的光现象中，由于光的直线传播形成的是（）A．水缸中的“身体” B．江面上的“倒影”C．阳光下的“影子” D．雨后的“彩虹”3．（3分）“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是（）A．“雾凇沆砀，天与云与山与水，上下一白．“雾凇的形成是升华现象B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是凝固现象C．“青青园中葵，朝露待日稀”露的形成是汽化现象D．“腾蛇乘雾，终为土灰．“雾的形成是液化现象4．（3分）2017年1月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造“．如图所示是同学们用按压式圆珠笔弹起的情景，下列分析恰当的是（）A．笔杆的手握部分有粗糙的橡胶套，可以增大摩擦B．笔在纸上写的字不易擦去，是因为分子不运动C．笔弹起离开桌面继续上升是因为受到惯性的作用D．笔弹起离开桌面上升过程中内能转化为机械能5．（3分）关于如图所示的电和磁知识，下列描述错误的是（）A．电动机是利用通电导体在磁场中受到力的作用来工作的B．有金属外壳的家用电器外壳不接地会有安全患C．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D．磁悬浮列车是利用电流的磁效应来工作的6．（3分）为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R0是保护电阻．现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（）A．B．C．D．7．（3分）工人师傅用如图所示的滑轮组，将重为800 N的物体缓慢匀速竖直提升3m，人对绳端的拉力F为500N，不计绳重和滑轮转轴处的摩擦，则（）A．绳子自由端移动的距离为9 mB．动滑轮的重力为200 NC．人通过滑轮组做的有用功为1500 JD．滑轮组的机械效率为53.3%8．（3分）如图所示的电路中，电源电压恒为4.5 V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是（）A．将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程B．灯泡L正常发光时的电阻值为7.5ΩC．只闭合开关S，该电路的最大功率是2.7 WD．只闭合开关S，滑动变阻器的取值范围是0～18Ω二、填空作图题（本题共7小题，第14小题作图2分，其余每空1分，共12分）9．（2分）英国物理学家经过10年的不懈探索，终于在1831年发现了电磁感应现象，由此发明了（选填“电动机”或“发电机”），开创了电气化时代的新纪元．10．（2分）世界卫生组织倡导大家饮用烧开后的水．用天然气灶烧水的过程是通过（选填“做功”或“热传递”）的方法改变水的内能，在标准大气压下，=4.2×103J/将5kg初温为20℃的水烧开，需要吸收热量J．[水的比热容c水（kg•℃）]．11．（2分）如图所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为A；同时闭合开关S、S1，电流表示数为0.5 A，则通电1分钟电阻R2产生的热量为J．12．（2分）不吸水的长方体A固定在体积不计的轻杆下端，位于水平地面上的圆柱形容器内，杆上端固定不动．如图所示．现缓慢向容器内注入适量的水，水对容器的压强P与注水体积V的变化关系如图乙所示．当P=600Pa时，容器中水的深度为cm；若ρA=0.5g/cm3，当注水体积v=880cm3时，杆对A的作用力大小为N．13．（2分）2017年5月18 日，由我国自主研制的直19E出口型武装直升机首飞成功，成为“中国智造”的又一崭新名片．图甲是静止在地面的直19E，它采用单旋翼、涵道尾桨，配备了小型化、综合化的航电武器系统；图乙是快速爬升的直19E，它空机质量较小，灵活度高，有效载荷大，巡航速度快；图丙是发射火箭的直19E，它通过携带导弹、航空火箭、机枪吊舱等武器，可为地面部队提供强大的火力支援．请结合文字与图片，找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．示例：物理信息：直19E有综合化的航电武器系统；物理知识：利用电磁波传递信息．作答：物理信息：；物理知识：．14．（2分）请按要求完成下列作图：在图中画出这条过光心的入射光线经过透镜后的出射光线．15．（2分）根据图中的螺线管的电流I的方向，在右端虚框内标出螺线管的“N”极或“S”极．三、实验探究题（本题共4小题，第16小题3分，第17小题2分、第18小题8分，第19小题9分，共22分）16．（3分）小明同学用一个焦距为10.0cm的凸透镜做“探究凸透镜成像规律”的实验，他需要将烛焰、透镜和光屏三者的中心调整在，使像呈在光屏中央．当蜡烛与凸透镜位置如图时，成倒立、（选填“放大”、“等大”或“缩小”）的实像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理．17．（2分）小明利用如图所示的实验装置“探究水在凝固过程中温度的变化规律”．将盛有适量水的试管放入装有含盐冰的烧杯中，温度计测试管中水的温度．小明发现水在凝固过程中温度（选填“保持不变”、“逐渐升高”或“逐渐降低”）；烧杯内含盐冰的温度必须远低于试管中水凝固时的温度，这说明水在凝固过程中需要（选填“吸热“或“放热”）．18．（8分）小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5 V相同规格的小灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干．（1）请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）．（2）闭合开关前，应将滑片于（选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡给终不亮，电流表指针几乎末偏转，电压表有示数，则故障原因可能是A．小灯泡短路B．滑动变阻器短路C．小灯泡断路D．滑动变阻器断路（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为A；第4次实验时灯泡电阻值为Ω．由表一中的数据可知，小张选用的滑动变器应是（选填“R1”或“R2”）．（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是（选填“合理”或“不合理”）的．表一表二（5）小张继续用图乙所示装置来探究“电流与电阻的关系”．他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是：．19．（9分）喜欢书法的小明同学用压纸石块设计了如下测量与探究活动，如图所示：（1）小明在学校用天平和量筒测量压纸石块的密度：①将托盘天平置于水平桌面上，游码移至零刻度处，发现指针偏向分度盘的右侧，他应将平衡螺母向（选填“左”或“右”）调，直至横梁平衡；②将石块放在天平的（选填“左”或“右”）盘，在另一盘中增减砝码并移动游码，直至横梁再次平衡，此时砝码和游码如图a所示，则石块的质量m= g；③他在量筒中装入40 mL的水，将石块缓慢浸没在水中，如图b所示，则石块的体积V=cm3，由密度公式ρ=可算出它的密度．（2）小明回家后用操作方便、精确度高的电子秤和同一块压纸石块，探究“影响浮力大小的因素”．①他将搅匀的糖水装入柱形杯中，置于电子秤上，如图c所示；②用体积不计的细线系好石块，缓慢浸入糖水至刚好浸没，电子称示数逐渐增大，则糖水对杯底的压力（选填“逐渐增大”、“保持不变”或“逐渐减小”），说明石块所受浮力大小与有关．如图d所示位置，石块所受浮力大小为N；③他将石决沉入杯底，松开细线，如图e所示，便开始书写探究报告：④完成探究报告后，他将石块从糖水中慢慢提起．细心的小明发现石块离开杯底至露出液面前，电子秤示数一直减小，这说明石块在放置一段时间的糖水中所受浮力的大小与浸没深度（选填“有关”、“无关”），造成这个结果的主要原因可能是．四、论述计算题（本题共3小题，第20小题6分，第21小题8分，第22小题8分，共22分，解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后结果的不得分）20．（6分）重庆至德国杜伊斯堡的中欧班列全程约10800 km，运行时间300h．中欧班列在平直路面匀速行驶时，和谐型大功率机车提供的牵引力约9.6×107 N，求：（1）中欧班列运行时的平均速度约为多少千米每小时？（2）中欧班列在平直路面以v=20m/s匀速行驶时，机车功率约为多少瓦？21．（8分）图甲是《天工开物》中记载的三千多年前在井上汲水的桔槔，其示意图如图乙．轻质杠杆的支点O距左端l1=0.5m，距右端l2=0.2m．在杠杆左端悬挂质量为2kg的物体A，右端挂边长为0.1m的正方体B，杠杆在水平位置平衡时，正方体B对地面的压力为20N．求：（1）此时杠杆左端所受拉力大小为多少牛顿？（2）正方体B的密度为多少千克每立方米？（3）若该处为松软的泥地，能承受最大压强为4×103Pa，为使杠杆仍在水平位置平衡，物体A的重力至少为多少牛顿？22．（8分）小明家的电饭锅如图甲，额定电压为220V，“煮饭”时额定功率为1210W，简化电路如图乙，S1为温控开关，发热电阻R1和R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1：16，求：（1）正常“煮饭”状态，通过电饭锅的电流为多少安？（2）电阻R1的阻值为多少欧？（3）某天傍晚，小明关闭家里其它用电器，只让“保温”状态的电饭锅工作，发现自家电能表（如图丙）指示灯每闪烁4次所用的时间为48s．则R2两端的实际电压为多少伏？2017年重庆市中考物理试卷（A卷）参考答案与试题解析一、选做题（本大题8小题，每小题只有一个选项最符合题意，每小题3分，共24分）1．（3分）下列物理量最接近实际的是（）A．一名普通中学生的质量约为55kgB．人感觉舒适的环境温度约为37℃C．对人体的安全电压不高于3.6 VD．普通中学生步行速度约为11m/s【解答】解：A、成年人的质量在65kg左右，中学生的质量比成年人小一些，在55kg左右．故A符合实际；B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．故B不符合实际；C、经验证明，只有不高于36V的电压对人体才是安全的．故C不符合实际D、普通中学生正常步行的速度在4km/h=4×m/s≈1.1m/s左右．故D不符合实际．故选A．2．（3分）如图所示的光现象中，由于光的直线传播形成的是（）A．水缸中的“身体” B．江面上的“倒影”C．阳光下的“影子” D．雨后的“彩虹”【解答】解：A、在水中的身体发生了错位，是由于光的折射形成的，故A错误；B、倒影属于平面镜成像，是光的反射形成的，故B错误；C、影子的形成是因为光是沿直线传播的，故C正确；D、彩虹属于光的色散现象，是由光的折射形成的，故D错误．故选：C．3．（3分）“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是（）A．“雾凇沆砀，天与云与山与水，上下一白．“雾凇的形成是升华现象B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是凝固现象C．“青青园中葵，朝露待日稀”露的形成是汽化现象D．“腾蛇乘雾，终为土灰．“雾的形成是液化现象【解答】解：A、雾凇是空气中的水蒸气遇冷凝华为固体的冰晶，附着植被表面；故A错误；B、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面；故B错误；C、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；故C错误；D、雾是空气中的水蒸气遇冷液化为液态的小水滴；故D正确；故选D．4．（3分）2017年1月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造“．如图所示是同学们用按压式圆珠笔弹起的情景，下列分析恰当的是（）A．笔杆的手握部分有粗糙的橡胶套，可以增大摩擦B．笔在纸上写的字不易擦去，是因为分子不运动C．笔弹起离开桌面继续上升是因为受到惯性的作用D．笔弹起离开桌面上升过程中内能转化为机械能【解答】解：A、笔杆的手握部分有粗糙的橡胶套，增大了接触面的粗糙程度，可以增大摩擦，故A正确；B、笔在纸上写的字不易擦去，是因为墨水发生了扩散现象（分子在做无规则运动），墨水进入了纸中，故B错误；C、笔弹起离开桌面继续上升是因为笔本身具有惯性，而不是受到惯性的作用，故C错误；D、笔弹起离开桌面上升过程中，笔的速度减小、动能减小，高度增加、重力势能增大，即动能转化为重力势能，故D错误．故选A．5．（3分）关于如图所示的电和磁知识，下列描述错误的是（）A．电动机是利用通电导体在磁场中受到力的作用来工作的B．有金属外壳的家用电器外壳不接地会有安全患C．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D．磁悬浮列车是利用电流的磁效应来工作的【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A 正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．6．（3分）为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R0是保护电阻．现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（）A．B．C．D．【解答】解：AB．由电路图可知，气敏电阻R与保护电阻R0串联，当PM2.5浓度越大时，气敏电阻R的阻值减小，电路中的总电阻减小，由I=可知，电路中的电流增大，由U=IR可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，R两端的电压减小，即A中电压表的示数减小，B中电压表的示数增大，故A不符合题意、B符合题意；C．由电路图可知，气敏电阻R与保护电阻R0串联，电压表测电源的电压，因电源的电压不变，所以PM2.5浓度变化时电压表的示数不变，故C不符合题意；D．由电路图可知，气敏电阻R与电流表并联，电路为R0的简单电路，则PM2.5浓度变化时电流表的示数不变，故D不符合题意．故选B．7．（3分）工人师傅用如图所示的滑轮组，将重为800 N的物体缓慢匀速竖直提升3m，人对绳端的拉力F为500N，不计绳重和滑轮转轴处的摩擦，则（）A．绳子自由端移动的距离为9 mB．动滑轮的重力为200 NC．人通过滑轮组做的有用功为1500 JD．滑轮组的机械效率为53.3%【解答】解：由图可知，滑轮组中由2段绳子承担物体和动滑轮的总重，即n=2；则绳子自由端移动的距离为：s=nh=2×3m=6m，故A错误；=Gh=800N×3m=2400J，故C错误；此过程中，所做有用功为：W有=Fs=500N×6m=3000J；所做总功为：W总滑轮组的机械效率为：η==×100%=80%，故D错误；额外功为：W额=W总﹣W有=3000J﹣2400J=600J，不计绳重和滑轮转轴处的摩擦，则额外功为克服动滑轮重力做的功，由W额=G动h可得，动滑轮的重力：G动===200N，故B正确；故选B．8．（3分）如图所示的电路中，电源电压恒为4.5 V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是（）A．将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程B．灯泡L正常发光时的电阻值为7.5ΩC．只闭合开关S，该电路的最大功率是2.7 WD．只闭合开关S，滑动变阻器的取值范围是0～18Ω【解答】解：（1）将滑片P移到R的最左端，闭合开关S、S1时，灯泡L与滑动变阻器R的最大阻值并联，电压表被短路无示数，所以电压表读数不会超过量程，故A错误；（2）由P=UI=可得，灯泡正常发光时的电阻R L===9Ω，故B错误；（3）只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，通过灯泡的电流：I L===0.5A，此时电压表的示数为零，电流表的示数小于0.6A，则电路的最大功率为2.25W，故C错误；当电压表的示数U R=3V时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压：U L′=U﹣U R=4.5V﹣3V=1.5V，因串联电路中各处的电流相等，所以，电路中的电流：I==，即=，解得：R=18Ω，所以，滑动变阻器的取值范围是0～18Ω，故D正确．故选D．二、填空作图题（本题共7小题，第14小题作图2分，其余每空1分，共12分）9．（2分）英国物理学家法拉第经过10年的不懈探索，终于在1831年发现了电磁感应现象，由此发明了发电机（选填“电动机”或“发电机”），开创了电气化时代的新纪元．【解答】解：根据法拉第发现的电磁感应现象，人们发明了发电机，为人类大规模获得电能提供了可能．故答案为：法拉第；发电机．10．（2分）世界卫生组织倡导大家饮用烧开后的水．用天然气灶烧水的过程是通过热传递（选填“做功”或“热传递”）的方法改变水的内能，在标准大气压下，将5kg初温为20℃的水烧开，需要吸收热量 1.68×106J．[水的比热容c =4.2×103J/（kg•℃）]．水【解答】解：（1）用天然气灶烧水的过程中，水从火焰中吸收热量，温度升高，是通过热传递的方式增加水的内能；（2）水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×5kg×（100℃﹣20℃）=1.68×106J．故答案为：热传递；1.68×106．11．（2分）如图所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为0.2A；同时闭合开关S、S1，电流表示数为0.5 A，则通电1分钟电阻R2产生的热量为108J．【解答】解：（1）由电路图可知，只闭合开关S时，电路为R1的简单电路，则通过电阻R1的电流（即电流表示数）：I1=═=0.2A；（2）同时闭合开关S1、S2时，R1与R2并联，电流表测干路电流；因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：I2=I﹣I1=0.5A﹣0.2A=0.3A，通电1min电阻R2产生的热量：Q2=W2=UI2t=6V×0.3A×60s=108J．故答案为：0.2；108．12．（2分）不吸水的长方体A固定在体积不计的轻杆下端，位于水平地面上的圆柱形容器内，杆上端固定不动．如图所示．现缓慢向容器内注入适量的水，水对容器的压强P与注水体积V的变化关系如图乙所示．当P=600Pa时，容器中水的深度为6cm；若ρA=0.5g/cm3，当注水体积v=880cm3时，杆对A的作用力大小为 5.2N．【解答】解：（1）由p=ρgh可得水的深度；h===0.06m=6cm；（2）当注水体积为600cm3时，水开始接触物体A，900cm3时，A完全浸没，900cm3时，水的压强是2100pa，由p=ρgh可得此时水的深度：h′===0.21m；A的高：h A=h′﹣h=0.21m﹣0.06m=0.15m；容器的底面积：S===100cm2；A浸没在水中水的横截面积，S′===20cm2；A的横截面积，S A=S﹣S′=100cm2﹣20cm2=80cm2；当注水体积v=880cm3时，没有完全浸没A，由p=ρgh可得此时水的深度：h″===14cm，此时物体A收到的浮力：F浮=ρ液gV排=ρ液gS′h″=1×103kg/m3×10N/kg×0.14×80×10﹣4m3=11.2N；已知ρA=0.5g/cm3，小于水的密度，同体积A的浮力大于重力，杆对A的作用力大小为F=F浮﹣G=F浮﹣ρA V A g=11.2N﹣0.5×103kg/m3×10N/kg×15×80×10﹣6m3=5.2N．故答案为：（1）6；（2）5.2．13．（2分）2017年5月18 日，由我国自主研制的直19E出口型武装直升机首飞成功，成为“中国智造”的又一崭新名片．图甲是静止在地面的直19E，它采用单旋翼、涵道尾桨，配备了小型化、综合化的航电武器系统；图乙是快速爬升的直19E，它空机质量较小，灵活度高，有效载荷大，巡航速度快；图丙是发射火箭的直19E，它通过携带导弹、航空火箭、机枪吊舱等武器，可为地面部队提供强大的火力支援．请结合文字与图片，找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．示例：物理信息：直19E有综合化的航电武器系统；物理知识：利用电磁波传递信息．作答：物理信息：空机质量较小，灵活度高；物理知识：质量小惯性小，运动状态容易改变．【解答】解：在甲图中，“它采用单旋翼、涵道尾桨”，利用的是“流体流动速度越大压强越小”的规律产生向上的升力，使飞机起飞；在乙图中，它“快速爬升”，说明竖直方向受到的升力大于重力；“空机质量较小，灵活度高”，原因是质量小惯性小，运动状态容易改变；在丙图中，“发射火箭”利用了力的作用相互性．故答案为：空机质量较小，灵活度高；质量小惯性小，运动状态容易改变．14．（2分）请按要求完成下列作图：在图中画出这条过光心的入射光线经过透镜后的出射光线．【解答】解：过光心的光线经凹透镜折射后传播方向不改变，据此作出其折射光线，如图所示：15．（2分）根据图中的螺线管的电流I的方向，在右端虚框内标出螺线管的“N”极或“S”极．【解答】解：用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极．由图可知：螺线管中的电流方向是“左后方流入，右前方流出”，则大拇指指向左端，所以左端是N极，右端是S极．如图所示：三、实验探究题（本题共4小题，第16小题3分，第17小题2分、第18小题8分，第19小题9分，共22分）16．（3分）小明同学用一个焦距为10.0cm的凸透镜做“探究凸透镜成像规律”的实验，他需要将烛焰、透镜和光屏三者的中心调整在同一高度，使像呈在光屏中央．当蜡烛与凸透镜位置如图时，成倒立、缩小（选填“放大”、“等大”或“缩小”）的实像，生活中的照相机（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理．【解答】解：根据实验的要求，让像成在光屏的中心，必须使烛焰、凸透镜和光屏三者的中心放在同一高度上；由图可知，此时的物距为40.0cm﹣14.0cm=26.0cm，物距大于二倍焦距，成的是倒立、缩小的实像，其应用是照相机．故答案为：同一高度；缩小；照相机．17．（2分）小明利用如图所示的实验装置“探究水在凝固过程中温度的变化规律”．将盛有适量水的试管放入装有含盐冰的烧杯中，温度计测试管中水的温度．小明发现水在凝固过程中温度保持不变（选填“保持不变”、“逐渐升高”或“逐渐降低”）；烧杯内含盐冰的温度必须远低于试管中水凝固时的温度，这说明水在凝固过程中需要放热（选填“吸热“或“放热”）．【解答】解：水是晶体，晶体在熔化的过程中，温度保持不变；水在凝固的过程中放热．故答案为：保持不变；放热．18．（8分）小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5 V相同规格的小灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干．（1）请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）．（2）闭合开关前，应将滑片于A（选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡给终不亮，电流表指针几乎末偏转，电压表有示数，则故障原因可能是CA．小灯泡短路B．滑动变阻器短路C．小灯泡断路D．滑动变阻器断路（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为0.2A；第4次实验时灯泡电阻值为8Ω．由表一中的数据可知，小张选用的滑动变器应是R2（选填“R1”或“R2”）．（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是不合理（选填“合理”或“不合理”）的．表一表二。

重庆市2017中考物理试题

重庆市2017年初中毕业生学业暨高中招生考试2物理试卷(全卷共四个大题满分：80分考试时间：与化学共用120分钟)注意：凡同题号下注有“课改实验区考生做”的题目供谍改实验区考生做，注有“非课改实验区考生做”的题目供非课改实验区考生做，没有注明的题目供所有考生做．一、选择题(本题共7个小题，每小题3分．共21分．每小题给出的四个选项中．只有一个正确选项．选对的给3分)1、（非课改实验区考生做)能自由行发光的物休叫做光源，下列物体属于光源的是( ) A太阳B．地球C．月亮D．房屋(课改实验区考生做)物质是由分子或原子组成．原子内绕原于核旋转的是( ) A电子B．质子C．中子D．夸克2、下列数据接近实际情况的是( )A人的正常体温温42℃B物理课本的长度大约是110cmC一名普通中学生的质量约50kgD正确使用试电笔时通过人体的电流约为10A3、以下关于电和磁的说法正确的是( )A．一个磁体有两个磁极B同名磷极间相互吸引C．断电后的螺线管电有磁性D电磁铁的极性与电流的方向无关4．下列设备在正常工作过程中将机械能转化为电能的是( ) A抽水机B发电机C电动机D热机5 2008年的北京奥运会倡导“绿色奥运“．”绿色”的含义包括“绿化城市、绿色生活、绿色消费、人与自然和谐发艘”等内容，“绿色奥运”需要从我做起．从身边的小事做起．下列做法中符合“绿色”理念的是( ) A随意将矿泉水瓶扔弃在林区B．选用优质电池．不乱扔废旧电池C．驾车时经常在居民居住区大声鸣笛D电视、空调等电器不使用时仍让指示灯亮着处于待机状态6经过两年的物理学习．同学们已做过大量的测量型实验，我们会发现有些物理量往往不能由测量工具直接测出(如固体密度)在这种情况下，常常借要通过测量与之有关的另一些物理量(如固体的质量、体积)，再通过它们的关系得出待测物理量，这种测量方法叫间接测量法．下面是同学们做过的一些实验，其中应用了问接测量法的是( ) A．此刻度尺测物体长度B．用温度计测水的温度c．用电压表和电流表电阻D．用气压计测大气压强7．中华民族有着悠久的文化历史，流传着许多朗朗上口、生动形象的诗句，在我们鉴赏这些忧美诗句的同时．常常能体会出其中蕴含的物理知识．对下列几种现象的解释．不正确的是( ) A．“湖光映彩霞”——光的反射现象B．“潭精疑水浅”——光的折射现象C．“风吹草低现牛羊“——光的直线传播D．“满架蔷薇一皖香”——分子问有相互作用力二、填空题(每空1分，共16分)8．(非课改实验区考生做}通过人体的电流决定于外加电压和人体电阻，经验证明．不高于_______伏的电压对人体是安全的．(课改实验区考生做)电磁波在真空中也能传播，电磁波在真空中的传播速度是______________m/s。

2017重庆市年中考物理试题

重庆市初中毕业暨高中招生考试物理试题（全卷共四个大题，满分80分与化学共用120分钟）注意事项：1* 试题的答案书写在答题卡上，不得在试卷上直接作答。

2* 作答前认真阅读答题卡上的注意事项。

3* 考试结束，由监考人员将试题和答题卡一并收回。

4* 全卷取kg /N 10=g 。

一、选择题（每小题只有一个选项符合题意，每小题3分，共21分） 1* 根据生活经验，你认为下列数据符合实际情况的是（） A * 一个鸡蛋的质量大约是500g B * 光在空气中的传播速度是340m/sC * 此时考室内的大气压约为3个标准大气压D * 大量事实表明：不高于36V 的电压对人体是安全的 2* 如图所示的现象中，属于光的反射现象的是（）3* 缺水已是一个世界性问题，因此我们要珍惜每一滴水。

一些严重缺水的国家，露水也是重要的水资源，露水的形成属于物态变化中的（）A * 熔化B * 汽化C * 液化D * 升华 4* 电是人们的好帮手，以下做法符合安全用电要求的是（） A * 电灯的控制开关可以安装在零线上 B * 导线的绝缘皮破损后一定要及时更换C * 使用测电笔时手指千万不能碰到笔尾金属体D * 如果发现有人触电，应立即用手将触电者拉开5* 如图所示，所使用的杠杆属于费力杠杆的是（）6* 留心周围的生活情景，你会时刻从中感受到物理知识的无穷魅力。

请判断如图所示四个情景中哪个说法是正确的（）A* 即使没有摩擦我们也能握住手中的笔B* 手拍桌子感到疼是因为力的作用是相互的C* 驾驶员系安全带是为了减小行驶中人的惯性D* 瀑布的水流下落过程中动能转化为重力势能7* 如图所示是A、B两定值电阻的U—I图像，由图像中信息可知（）A* 若将A、B两电阻串联在某电源两端，则B两端的电压大B* 若将A、B两电阻串联在某电源两端，则B的实际功率大C* 若将A、B两电阻并联在某电源两端，则通过A的电流大D* 若将A、B两电阻并联在某电源两端，则A的实际功率小二、填空作图题（第15题作图2分，其余每空1分，共16分）8* 如图所示是一款具有摄像功能的手机，摄像机的镜头相当于一个透镜，通过镜头所成的像是（选填“实像”或“虚像”）。

2017年重庆江北中考物理试题及答案A卷

2017年重庆江北中考物理试题及答案A卷一、选做题（本大题8小题，每小题只有一个选项最符合题意，每小题3分，共24分）1．下列物理量最接近实际的是（）A．一名普通中学生的质量约为55kgB．人感觉舒适的环境温度约为37℃C．对人体的安全电压不高于3.6 VD．普通中学生步行速度约为11m/s【解答】解：A、成年人的质量在65kg左右，中学生的质量比成年人小一些，在55kg左右．故A符合实际；B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．故B不符合实际；C、经验证明，只有不高于36V的电压对人体才是安全的．故C不符合实际D、普通中学生正常步行的速度在4km/h=4×m/s≈1.1m/s左右．故D不符合实际．故选A．2．如图所示的光现象中，由于光的直线传播形成的是（）A．水缸中的“身体”B．江面上的“倒影”C．阳光下的“影子”D．雨后的“彩虹”【解答】解：A、在水中的身体发生了错位，是由于光的折射形成的，故A错误；B、倒影属于平面镜成像，是光的反射形成的，故B错误；C、影子的形成是因为光是沿直线传播的，故C正确；D、彩虹属于光的色散现象，是由光的折射形成的，故D错误．故选：C．3．“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是（）A．“雾凇沆砀，天与云与山与水，上下一白．“雾凇的形成是升华现象B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是凝固现象C．“青青园中葵，朝露待日稀”露的形成是汽化现象D．“腾蛇乘雾，终为土灰．“雾的形成是液化现象【解答】解：A、雾凇是空气中的水蒸气遇冷凝华为固体的冰晶，附着植被表面；故A错误；B、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面；故B错误；C、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；故C错误；D、雾是空气中的水蒸气遇冷液化为液态的小水滴；故D正确；故选D．4．2017年1月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造“．如图所示是同学们用按压式圆珠笔弹起的情景，下列分析恰当的是（）A．笔杆的手握部分有粗糙的橡胶套，可以增大摩擦B．笔在纸上写的字不易擦去，是因为分子不运动C．笔弹起离开桌面继续上升是因为受到惯性的作用D．笔弹起离开桌面上升过程中内能转化为机械能【解答】解：A、笔杆的手握部分有粗糙的橡胶套，增大了接触面的粗糙程度，可以增大摩擦，故A正确；B、笔在纸上写的字不易擦去，是因为墨水发生了扩散现象（分子在做无规则运动），墨水进入了纸中，故B错误；C、笔弹起离开桌面继续上升是因为笔本身具有惯性，而不是受到惯性的作用，故C错误；D、笔弹起离开桌面上升过程中，笔的速度减小、动能减小，高度增加、重力势能增大，即动能转化为重力势能，故D错误．故选A．5．关于如图所示的电和磁知识，下列描述错误的是（）A．电动机是利用通电导体在磁场中受到力的作用工作的B．有金属外壳的家用电器外壳不接地会有安全患C．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D．磁悬浮列车是利用电流的磁效应工作的【解答】解：A、电动机是利用通电导体在磁场中受到力的作用工作的，故A正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B 正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C 错误；D、磁悬浮列车是利用电流的磁效应工作的，故D正确．故选C．6．为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R0是保护电阻．现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（）A．B．C．D．【解答】解：AB．由电路图可知，气敏电阻R与保护电阻R0串联，当PM2.5浓度越大时，气敏电阻R的阻值减小，电路中的总电阻减小，由I=可知，电路中的电流增大，由U=IR可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，R两端的电压减小，即A中电压表的示数减小，B中电压表的示数增大，故A不符合题意、B符合题意；C．由电路图可知，气敏电阻R与保护电阻R0串联，电压表测电的电压，因电的电压不变，所以PM2.5浓度变化时电压表的示数不变，故C不符合题意；D．由电路图可知，气敏电阻R与电流表并联，电路为R0的简单电路，则PM2.5浓度变化时电流表的示数不变，故D不符合题意．故选B．7．工人师傅用如图所示的滑轮组，将重为800 N的物体缓慢匀速竖直提升3m，人对绳端的拉力F为500N，不计绳重和滑轮转轴处的摩擦，则（）A．绳子自由端移动的距离为9 mB．动滑轮的重力为200 NC．人通过滑轮组做的有用功为1500 JD．滑轮组的机械效率为53.3%【解答】解：由图可知，滑轮组中由2段绳子承担物体和动滑轮的总重，即n=2；则绳子自由端移动的距离为：s=nh=2×3m=6m，故A错误；此过程中，所做有用功为：W有=Gh=800N×3m=2400J，故C错误；所做总功为：W总=Fs=500N×6m=3000J；滑轮组的机械效率为：η==×100%=80%，故D错误；额外功为：W额=W总﹣W有=3000J﹣2400J=600J，不计绳重和滑轮转轴处的摩擦，则额外功为克服动滑轮重力做的功，由W额=G动h可得，动滑轮的重力：G动===200N，故B正确；故选B．8．如图所示的电路中，电电压恒为4.5 V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是（）A．将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程B．灯泡L正常发光时的电阻值为7.5ΩC．只闭合开关S，该电路的最大功率是2.7 WD．只闭合开关S，滑动变阻器的取值范围是0～18Ω【解答】解：（1）将滑片P移到R的最左端，闭合开关S、S1时，灯泡L与滑动变阻器R的最大阻值并联，电压表被短路无示数，所以电压表读数不会超过量程，故A错误；（2）由P=UI=可得，灯泡正常发光时的电阻R L===9Ω，故B错误；（3）只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，通过灯泡的电流：I L===0.5A，此时电压表的示数为零，电流表的示数小于0.6A，则电路的最大功率为2.25W，故C错误；当电压表的示数U R=3V时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压：U L′=U﹣U R=4.5V﹣3V=1.5V，因串联电路中各处的电流相等，所以，电路中的电流：I==，即=，解得：R=18Ω，所以，滑动变阻器的取值范围是0～18Ω，故D正确．故选D．二、填空作图题（本题共7小题，第14小题作图2分，其余每空1分，共12分）9．英国物理学家法拉第经过10年的不懈探索，终于在1831年发现了电磁感应现象，由此发明了发电机（选填“电动机”或“发电机”），开创了电气化时代的新纪元．【解答】解：根据法拉第发现的电磁感应现象，人们发明了发电机，为人类大规模获得电能提供了可能．故答案为：法拉第；发电机．10．世界卫生组织倡导大家饮用烧开后的水．用天然气灶烧水的过程是通过热传递（选填“做功”或“热传递”）的方法改变水的内能，在标准大气压下，将5kg初温为20℃的水烧开，需要吸收热量 1.68×106J．[水的比热容c水=4.2×103J/（kg•℃）]．【解答】解：（1）用天然气灶烧水的过程中，水从火焰中吸收热量，温度升高，是通过热传递的方式增加水的内能；（2）水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×5kg×=1.68×106J．故答案为：热传递；1.68×106．11．如图所示电路中，电电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为0.2 A；同时闭合开关S、S1，电流表示数为0.5 A，则通电1分钟电阻R2产生的热量为108 J．【解答】解：（1）由电路图可知，只闭合开关S时，电路为R1的简单电路，则通过电阻R1的电流（即电流表示数）：I1=═=0.2A；（2）同时闭合开关S1、S2时，R1与R2并联，电流表测干路电流；因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：I2=I﹣I1=0.5A﹣0.2A=0.3A，通电1min电阻R2产生的热量：Q2=W2=UI2t=6V×0.3A×60s=108J．故答案为：0.2；108．12．不吸水的长方体A固定在体积不计的轻杆下端，位于水平地面上的圆柱形容器内，杆上端固定不动．如图所示．现缓慢向容器内注入适量的水，水对容器的压强P与注水体积V 的变化关系如图乙所示．当P=600Pa时，容器中水的深度为 6 cm；若ρA=0.5g/cm3，当注水体积v=880cm3时，杆对A的作用力大小为 1.4 N．【解答】解：（1）由p=ρgh可得水的深度；h===0.06m=6cm；（2）当注水体积为600cm3时，水开始接触物体A，900cm3时，A完全浸没，900cm3时，水的压强是2100pa，由p=ρgh可得此时水的深度：h′===0.21m；A的高：h A=h′﹣h=0.21m﹣0.06m=0.15m；容器的底面积：S===100cm2；A浸没在水中的横截面积，S′===20cm2；当注水体积v=880cm3时，没有完全浸没A，由p=ρgh可得此时水的深度：h″===14cm，此时物体A收到的浮力：F浮=ρ液gV排=ρ液gS′h″=1×103kg/m3×10N/kg×280×10﹣6m3=2.8N；已知ρA=0.5g/cm3，小于水的密度，同体积A的浮力大于重力，杆对A的作用力大小为F=F浮﹣G=F浮﹣ρA V排g=2.8N﹣0.5×103kg/m3×10N/kg×280×10﹣6m3=1.4N．故答案为：（1）6；（2）1.4．13．2017年5月18 日，由我国自主研制的直19E出口型武装直升机首飞成功，成为“中国智造”的又一崭新名片．图甲是静止在地面的直19E，它采用单旋翼、涵道尾桨，配备了小型化、综合化的航电武器系统；图乙是快速爬升的直19E，它空机质量较小，灵活度高，有效载荷大，巡航速度快；图丙是发射火箭的直19E，它通过携带导弹、航空火箭、机枪吊舱等武器，可为地面部队提供强大的火力支援．请结合文字与图片，找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．示例：物理信息：直19E有综合化的航电武器系统；物理知识：利用电磁波传递信息．作答：物理信息：空机质量较小，灵活度高；物理知识：质量小惯性小，运动状态容易改变．【解答】解：在甲图中，“它采用单旋翼、涵道尾桨”，利用的是“流体流动速度越大压强越小”的规律产生向上的升力，使飞机起飞；在乙图中，它“快速爬升”，说明竖直方向受到的升力大于重力；“空机质量较小，灵活度高”，原因是质量小惯性小，运动状态容易改变；在丙图中，“发射火箭”利用了力的作用相互性．故答案为：空机质量较小，灵活度高；质量小惯性小，运动状态容易改变．14．请按要求完成下列作图：在图中画出这条过光心的入射光线经过透镜后的出射光线．【解答】解：过光心的光线经凹透镜折射后传播方向不改变，据此作出其折射光线，如图所示：15．根据图中的螺线管的电流I的方向，在右端虚框内标出螺线管的“N”极或“S”极．【解答】解：用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极．由图可知：螺线管中的电流方向是“左后方流入，右前方流出”，则大拇指指向左端，所以左端是N极，右端是S极．如图所示：三、实验探究题（本题共4小题，第16小题3分，第17小题2分、第18小题8分，第19小题9分，共22分）16．小明同学用一个焦距为10.0cm的凸透镜做“探究凸透镜成像规律”的实验，他需要将烛焰、透镜和光屏三者的中心调整在同一高度，使像呈在光屏中央．当蜡烛与凸透镜位置如图时，成倒立、缩小（选填“放大”、“等大”或“缩小”）的实像，生活中的照相机（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理．【解答】解：根据实验的要求，让像成在光屏的中心，必须使烛焰、凸透镜和光屏三者的中心放在同一高度上；由图可知，此时的物距为40.0cm﹣14.0cm=26.0cm，物距大于二倍焦距，成的是倒立、缩小的实像，其应用是照相机．故答案为：同一高度；缩小；照相机．17．小明利用如图所示的实验装置“探究水在凝固过程中温度的变化规律”．将盛有适量水的试管放入装有含盐冰的烧杯中，温度计测试管中水的温度．小明发现水在凝固过程中温度保持不变（选填“保持不变”、“逐渐升高”或“逐渐降低”）；烧杯内含盐冰的温度必须远低于试管中水凝固时的温度，这说明水在凝固过程中需要放热（选填“吸热“或“放热”）．【解答】解：水是晶体，晶体在熔化的过程中，温度保持不变；水在凝固的过程中放热．故答案为：保持不变；放热．18．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5 V相同规格的小灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干．（1）请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）．（2）闭合开关前，应将滑片于 A （选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡给终不亮，电流表指针几乎末偏转，电压表有示数，则故障原因可能是 CA．小灯泡短路 B．滑动变阻器短路 C．小灯泡断路 D．滑动变阻器断路（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为0.2 A；第4次实验时灯泡电阻值为8 Ω．由表一中的数据可知，小张选用的滑动变器应是R2（选填“R1”或“R2”）．（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是不合理（选填“合理”或“不合理”）的．表一实验次数 1 2 3 4 5 6电压V/V 0.5 1.0 1.5 2.0 2.5 2.8电流I/A 0.16 0.22 0.25 0.28 0.29电阻R/Ω 3.1 6.8 8.9 9.7表二实验次数 1 2 3电阻R/Ω 5 10 20电流I/A 0.30 0.20 0.12（5）小张继续用图乙所示装置探究“电流与电阻的关系”．他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是：没有保持电阻两端的电压不变．【解答】解：（1）滑动变阻器我采用一上一下的接法，滑动变阻器滑片P右移灯泡变亮，表明电路中的电流变大，滑动变阻器电阻减小，接法如图所示：；（2）连接电路时，闭合开关前，滑动变阻器阻值应调至最大，即A端；电压表有示数，电流表指针几乎不偏转，说明问题出在电压表两接线柱之间的电路，短路不对（这样电压表示数为0，电流表有示数），只能是小灯泡处断路，故选C；（3）电流表量程为0﹣0.6A，分度值为0.02A，电流表示数为0.2A；根据欧姆定律可知灯泡的电阻为：R===8Ω；电有两节干电池组成，电电压为3V，第一组灯泡两端的电压为0.5V，则滑动变阻器两端的电压为U'=3V﹣0.5V=2.5V，电流为0.16A，则滑动变阻器接入电路的电阻为：R'===15.625Ω，故应选择R2；（4）由表格中的数据可知，灯丝电阻随温度变化而变化，在不同电压下，温度不同，电阻也不同，所以求平均值是不合理．（5）实验时，分别把5Ω、10Ω、15Ω电阻接入原灯泡位置，立即闭合开关，原灯泡位置接入的电阻越大，分担的电压越大，没有保持电阻两端的电压不变，所以得到电流跟电阻不成反比．故答案为：（1）如图；（2）A；C；（3）0.2；8；R2；（4）不合理；（5）没有保持电阻两端的电压不变．19．喜欢书法的小明同学用压纸石块设计了如下测量与探究活动，如图所示：（1）小明在学校用天平和量筒测量压纸石块的密度：①将托盘天平置于水平桌面上，游码移至零刻度处，发现指针偏向分度盘的右侧，他应将平衡螺母向左（选填“左”或“右”）调，直至横梁平衡；②将石块放在天平的左（选填“左”或“右”）盘，在另一盘中增减砝码并移动游码，直至横梁再次平衡，此时砝码和游码如图a所示，则石块的质量m= 53.4 g；③他在量筒中装入40 mL的水，将石块缓慢浸没在水中，如图b所示，则石块的体积V= 20 cm3，由密度公式ρ=可算出它的密度．（2）小明回家后用操作方便、精确度高的电子秤和同一块压纸石块，探究“影响浮力大小的因素”．①他将搅匀的糖水装入柱形杯中，置于电子秤上，如图c所示；②用体积不计的细线系好石块，缓慢浸入糖水至刚好浸没，电子称示数逐渐增大，则糖水对杯底的压力逐渐增大（选填“逐渐增大”、“保持不变”或“逐渐减小”），说明石块所受浮力大小与排开液体的体积有关．如图d所示位置，石块所受浮力大小为0.214 N；③他将石决沉入杯底，松开细线，如图e所示，便开始书写探究报告：④完成探究报告后，他将石块从糖水中慢慢提起．细心的小明发现石块离开杯底至露出液面前，电子秤示数一直减小，这说明石块在放置一段时间的糖水中所受浮力的大小与浸没深度有关（选填“有关”、“无关”），造成这个结果的主要原因可能是放置一段时间后不同深度的糖水密度不均匀．【解答】解：（1）①天平放在水平桌面上，游码移到标尺左端的零刻度，指针偏向分度盘的右侧，天平的右端下沉，应将平衡螺母向相反的左侧移动．②物体石块放在天平的左盘里，砝码放在右盘里，由图b知小石块的质量：m=50g+3.4g=53.4g，③由图c知，量筒分度值1mL，所以石块的体积V=60ml﹣40ml=20ml=20cm3；（2）②石块逐渐浸入糖水中，排开糖水体积逐渐增大，受到糖水浮力增大，因为力的作用是相互的，所以石块对糖水有向下力的作用逐渐增大，所以糖水对杯底压力增大，这说明石块受到的浮力与排开液体的体积有关；比较分析实验步骤c、d中电子秤的读数，从c～d读数越越大，得出的结论是：在排开液体的密度不变的情况下，物体受到的浮力与物体排开液体的体积有关；浮力大小为：F浮=G排=m排g=×10﹣3×10N/kg=0.214N；④石块从糖水中慢慢提起，石块离开杯底至露出液面前，电子秤示数一直减小，说明石块受到浮力减小，由此说明石块在放置一段时间的糖水中所受浮力的大小与浸没深度有关；石块离开杯底至露出液面前浸没在糖水中，探究浮力与浸入深度的关系控制了石块浸入液体体积不变，所以造成得到这个结果的原因可能是放置一段时间后不同深度的糖水密度不同．故答案为：（1）①左；②左；53.4；③20；（2）②逐渐增大；排开液体的体积；0.214；④有关；放置一段时间后糖水密度分布不均匀．四、论述计算题（本题共3小题，第20小题6分，第21小题8分，第22小题8分，共22分，解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后结果的不得分）20．重庆至德国杜伊斯堡的中欧班列全程约10800 km，运行时间300h．中欧班列在平直路面匀速行驶时，和谐型大功率机车提供的牵引力约9.6×107 N，求：（1）中欧班列运行时的平均速度约为多少千米每小时？（2）中欧班列在平直路面以v=20m/s匀速行驶时，机车功率约为多少瓦？【解答】解：（1）全程s=10800 km，运行时间t=300h；平均速度为：v===36km/h；（2）机车的功率：P=Fv=9.6×107 N×20m/s=1.92×109W；答：（1）中欧班列运行时的平均速度约为36km/h；（2）中欧班列在平直路面以v=20m/s匀速行驶时，机车功率约为1.92×109W．21．图甲是《天工开物》中记载的三千多年前在井上汲水的桔槔，其示意图如图乙．轻质杠杆的支点O距左端l1=0.5m，距右端l2=0.2m．在杠杆左端悬挂质量为2kg的物体A，右端挂边长为0.1m的正方体B，杠杆在水平位置平衡时，正方体B对地面的压力为20N．求：（1）此时杠杆左端所受拉力大小为多少牛顿？（2）正方体B的密度为多少千克每立方米？（3）若该处为松软的泥地，能承受最大压强为4×103Pa，为使杠杆仍在水平位置平衡，物体A的重力至少为多少牛顿？【解答】解：（1）此时杠杆左端所受拉力：F左=G A=m A g=2kg×10N/kg=20N；（2）由F1l1=F2l2可得，杠杆右端的拉力即绳子对B的拉力：F B=F右=F左=×20N=50N，因正方体B对地面的压力等于B的重力减去绳子对B的拉力，所以，B的重力：G B=F B+F压=50N+20N=70N，由G=mg可得，B的质量：m B===7kg，B的体积：V B=L3=（0.1m）3=0.001m3，B的密度：ρB===7×103kg/m3；（3）B的底面积：S B=L2=（0.1m）2=0.01m2，由p=可得，B对地面的最大压力：F压′=pS B=4×103Pa×0.01m2=40N，杠杆右端受到的拉力：F右′=G B﹣F压′=70N﹣40N=30N，物体A的最小重力：G A′=F左′=F右′=×30N=12N．答：（1）此时杠杆左端所受拉力大小为20N；（2）正方体B的密度为7×103kg/m3；（3）物体A的重力至少为12N．22．小明家的电饭锅如图甲，额定电压为220V，“煮饭”时额定功率为1210W，简化电路如图乙，S1为温控开关，发热电阻R1和R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1：16，求：（1）正常“煮饭”状态，通过电饭锅的电流为多少安？（2）电阻R1的阻值为多少欧？（3）某天傍晚，小明关闭家里其它用电器，只让“保温”状态的电饭锅工作，发现自家电能表（如图丙）指示灯每闪烁4次所用的时间为48s．则R2两端的实际电压为多少伏？【解答】解：（1）正常煮饭状态下的电流：I===5.5A；（2）由I=得R2的电阻为：R2===40Ω；在“保温”状态与“煮饭”状态时的功率之比为1：16，则保温时的功率为：P保温= 1210W=75.625W；由P=得保温状态下的总电阻为：R===640Ω；则R1的阻值为：R1=R﹣R2=640Ω﹣40Ω=600Ω；（3）电饭锅消耗的电能为：W=kW•h=12000J，则电饭锅的功率为：P===250W；由P=可知实际电压为：U实===400V；此时电路中的电流为：I'===0.625A；由I=得R2两端的实际电压为U2实=I'R2=0.625A×40Ω=25V．答：（1）正常“煮饭”状态，通过电饭锅的电流为5.5A；（2）电阻R1的阻值为600Ω；（3）则R2两端的实际电压为25V．2017年6月21日。

2017年重庆市中考物理试卷(a卷)(解析汇报版)

2017年重庆市中考物理试卷（A卷）一、选做题（本大题8小题，每小题只有一个选项最符合题意，每小题3分，共24分）1．下列物理量最接近实际的是（）A．一名普通中学生的质量约为55kgB．人感觉舒适的环境温度约为37℃C．对人体的安全电压不高于3.6 VD．普通中学生步行速度约为11m/s2．如图所示的光现象中，由于光的直线传播形成的是（）A．水缸中的“身体”B．江面上的“倒影”C．阳光下的“影子”D．雨后的“彩虹”3．“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是（）A．“雾凇沆砀，天与云与山与水，上下一白．“雾凇的形成是升华现象B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是凝固现象C．“青青园中葵，朝露待日稀”露的形成是汽化现象D．“腾蛇乘雾，终为土灰．“雾的形成是液化现象4．2017年1月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造“．如图所示是同学们用按压式圆珠笔弹起的情景，下列分析恰当的是（）A．笔杆的手握部分有粗糙的橡胶套，可以增大摩擦B．笔在纸上写的字不易擦去，是因为分子不运动C．笔弹起离开桌面继续上升是因为受到惯性的作用D．笔弹起离开桌面上升过程中内能转化为机械能5．关于如图所示的电和磁知识，下列描述错误的是（）A．电动机是利用通电导体在磁场中受到力的作用来工作的B．有金属外壳的家用电器外壳不接地会有安全患C．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D．磁悬浮列车是利用电流的磁效应来工作的6．为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个是保护电阻．现要求PM2.5浓度越大，电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R电表的示数就越大，则符合要求的电路图是（）A．B．C．D．7．工人师傅用如图所示的滑轮组，将重为800 N的物体缓慢匀速竖直提升3m，人对绳端的拉力F为500N，不计绳重和滑轮转轴处的摩擦，则（）A．绳子自由端移动的距离为9 mB．动滑轮的重力为200 NC．人通过滑轮组做的有用功为1500 JD．滑轮组的机械效率为53.3%8．如图所示的电路中，电源电压恒为4.5 V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是（）A．将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程B．灯泡L正常发光时的电阻值为7.5ΩC．只闭合开关S，该电路的最大功率是2.7 WD．只闭合开关S，滑动变阻器的取值范围是0～18Ω二、填空作图题（本题共7小题，第14小题作图2分，其余每空1分，共12分）9．英国物理学家经过10年的不懈探索，终于在1831年发现了电磁感应现象，由此发明了（选填“电动机”或“发电机”），开创了电气化时代的新纪元．10．世界卫生组织倡导大家饮用烧开后的水．用天然气灶烧水的过程是通过（选填“做功”或“热传递”）的方法改变水的内能，在标准大气压下，将5kg初温为20℃的水烧开，需要吸收热量J．[水的比热容c水=4.2×103J/（kg•℃）]．11．如图所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为A；同时闭合开关S、S1，电流表示数为0.5 A，则通电1分钟电阻R2产生的热量为J．12．不吸水的长方体A固定在体积不计的轻杆下端，位于水平地面上的圆柱形容器内，杆上端固定不动．如图所示．现缓慢向容器内注入适量的水，水对容器的压强P与注水体积V的变化关系如图乙所示．当P=600Pa时，容器中水的深度为cm；若ρA=0.5g/cm3，当注水体积v=880cm3时，杆对A的作用力大小为N．13．2017年5月18 日，由我国自主研制的直19E出口型武装直升机首飞成功，成为“中国智造”的又一崭新名片．图甲是静止在地面的直19E，它采用单旋翼、涵道尾桨，配备了小型化、综合化的航电武器系统；图乙是快速爬升的直19E，它空机质量较小，灵活度高，有效载荷大，巡航速度快；图丙是发射火箭的直19E，它通过携带导弹、航空火箭、机枪吊舱等武器，可为地面部队提供强大的火力支援．请结合文字与图片，找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．示例：物理信息：直19E有综合化的航电武器系统；物理知识：利用电磁波传递信息．作答：物理信息：；物理知识：．14．请按要求完成下列作图：在图中画出这条过光心的入射光线经过透镜后的出射光线．15．根据图中的螺线管的电流I的方向，在右端虚框内标出螺线管的“N”极或“S”极．三、实验探究题（本题共4小题，第16小题3分，第17小题2分、第18小题8分，第19小题9分，共22分）16．小明同学用一个焦距为10.0cm的凸透镜做“探究凸透镜成像规律”的实验，他需要将烛焰、透镜和光屏三者的中心调整在，使像呈在光屏中央．当蜡烛与凸透镜位置如图时，成倒立、（选填“放大”、“等大”或“缩小”）的实像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理．17．小明利用如图所示的实验装置“探究水在凝固过程中温度的变化规律”．将盛有适量水的试管放入装有含盐冰的烧杯中，温度计测试管中水的温度．小明发现水在凝固过程中温度（选填“保持不变”、“逐渐升高”或“逐渐降低”）；烧杯内含盐冰的温度必须远低于试管中水凝固时的温度，这说明水在凝固过程中需要（选填“吸热“或“放热”）．18．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5 V相同规格的小灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干．（1）请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）．（2）闭合开关前，应将滑片于（选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡给终不亮，电流表指针几乎末偏转，电压表有示数，则故障原因可能是A．小灯泡短路 B．滑动变阻器短路 C．小灯泡断路 D．滑动变阻器断路（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为 A ；第4次实验时灯泡电阻值为 Ω．由表一中的数据可知，小张选用的滑动变器应是（选填“R 1”或“R 2”）．（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是（选填“合理”或“不合理”）的．表一表二（5）小张继续用图乙所示装置来探究“电流与电阻的关系”．他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是：．19．喜欢书法的小明同学用压纸石块设计了如下测量与探究活动，如图所示：（1）小明在学校用天平和量筒测量压纸石块的密度：①将托盘天平置于水平桌面上，游码移至零刻度处，发现指针偏向分度盘的右侧，他应将平衡螺母向（选填“左”或“右”）调，直至横梁平衡；②将石块放在天平的（选填“左”或“右”）盘，在另一盘中增减砝码并移动游码，直至横梁再次平衡，此时砝码和游码如图a所示，则石块的质量m= g；③他在量筒中装入40 mL的水，将石块缓慢浸没在水中，如图b所示，则石块的体积V= cm3，由密度公式ρ=可算出它的密度．（2）小明回家后用操作方便、精确度高的电子秤和同一块压纸石块，探究“影响浮力大小的因素”．①他将搅匀的糖水装入柱形杯中，置于电子秤上，如图c所示；②用体积不计的细线系好石块，缓慢浸入糖水至刚好浸没，电子称示数逐渐增大，则糖水对杯底的压力（选填“逐渐增大”、“保持不变”或“逐渐减小”），说明石块所受浮力大小与有关．如图d所示位置，石块所受浮力大小为N；③他将石决沉入杯底，松开细线，如图e所示，便开始书写探究报告：④完成探究报告后，他将石块从糖水中慢慢提起．细心的小明发现石块离开杯底至露出液面前，电子秤示数一直减小，这说明石块在放置一段时间的糖水中所受浮力的大小与浸没深度（选填“有关”、“无关”），造成这个结果的主要原因可能是．四、论述计算题（本题共3小题，第20小题6分，第21小题8分，第22小题8分，共22分，解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后结果的不得分）20．重庆至德国杜伊斯堡的中欧班列全程约10800 km，运行时间300h．中欧班列在平直路面匀速行驶时，和谐型大功率机车提供的牵引力约9.6×107 N，求：（1）中欧班列运行时的平均速度约为多少千米每小时？（2）中欧班列在平直路面以v=20m/s匀速行驶时，机车功率约为多少瓦？21．图甲是《天工开物》中记载的三千多年前在井上汲水的桔槔，其示意图如图乙．轻质杠杆的支点O距左端l1=0.5m，距右端l2=0.2m．在杠杆左端悬挂质量为2kg的物体A，右端挂边长为0.1m的正方体B，杠杆在水平位置平衡时，正方体B对地面的压力为20N．求：（1）此时杠杆左端所受拉力大小为多少牛顿？（2）正方体B的密度为多少千克每立方米？（3）若该处为松软的泥地，能承受最大压强为4×103Pa，为使杠杆仍在水平位置平衡，物体A的重力至少为多少牛顿？22．小明家的电饭锅如图甲，额定电压为220V，“煮饭”时额定功率为1210W，简化电路如图乙，S1为温控开关，发热电阻R1和R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1：16，求：（1）正常“煮饭”状态，通过电饭锅的电流为多少安？（2）电阻R1的阻值为多少欧？（3）某天傍晚，小明关闭家里其它用电器，只让“保温”状态的电饭锅工作，发现自家电能表（如图丙）指示灯每闪烁4次所用的时间为48s．则R2两端的实际电压为多少伏？2017年重庆市中考物理试卷（A卷）参考答案与试题解析一、选做题（本大题8小题，每小题只有一个选项最符合题意，每小题3分，共24分）1．下列物理量最接近实际的是（）A．一名普通中学生的质量约为55kgB．人感觉舒适的环境温度约为37℃C．对人体的安全电压不高于3.6 VD．普通中学生步行速度约为11m/s【考点】23：质量的估测；13：温度；68：速度与物体运动；I1：电压．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、成年人的质量在65kg左右，中学生的质量比成年人小一些，在55kg左右．故A符合实际；B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．故B不符合实际；C、经验证明，只有不高于36V的电压对人体才是安全的．故C不符合实际D、普通中学生正常步行的速度在4km/h=4×m/s≈1.1m/s左右．故D不符合实际．故选A．2．如图所示的光现象中，由于光的直线传播形成的是（）A．水缸中的“身体”B．江面上的“倒影”C．阳光下的“影子”D．雨后的“彩虹”【考点】A3：光直线传播的应用．【分析】1、光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；2、当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；3、当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅等．【解答】解：A、在水中的身体发生了错位，是由于光的折射形成的，故A错误；B、倒影属于平面镜成像，是光的反射形成的，故B错误；C、影子的形成是因为光是沿直线传播的，故C正确；D、彩虹属于光的色散现象，是由光的折射形成的，故D错误．故选：C．3．“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是（）A．“雾凇沆砀，天与云与山与水，上下一白．“雾凇的形成是升华现象B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是凝固现象C．“青青园中葵，朝露待日稀”露的形成是汽化现象D．“腾蛇乘雾，终为土灰．“雾的形成是液化现象【考点】1R：生活中的凝华现象；1M：液化及液化现象．【分析】物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．【解答】解：A、雾凇是空气中的水蒸气遇冷凝华为固体的冰晶，附着植被表面；故A错误；B、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面；故B错误；C、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；故C错误；D、雾是空气中的水蒸气遇冷液化为液态的小水滴；故D正确；故选D．4．2017年1月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造“．如图所示是同学们用按压式圆珠笔弹起的情景，下列分析恰当的是（）A．笔杆的手握部分有粗糙的橡胶套，可以增大摩擦B．笔在纸上写的字不易擦去，是因为分子不运动C．笔弹起离开桌面继续上升是因为受到惯性的作用D．笔弹起离开桌面上升过程中内能转化为机械能【考点】7I：增大或减小摩擦的方法；6L：惯性；FN：动能和势能的大小变化．【分析】（1）增大摩擦力的方法：增大压力，增大接触面的粗糙程度；减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动．据此分析判断；（2）分子永不停息地做无规则运动；（3）惯性是物体本身具有的一种保持原来运动状态不变的性质；（4）机械能等于动能和势能之和，不计阻力，机械能守恒．【解答】解：A、笔杆的手握部分有粗糙的橡胶套，增大了接触面的粗糙程度，可以增大摩擦，故A正确；B、笔在纸上写的字不易擦去，是因为墨水发生了扩散现象（分子在做无规则运动），墨水进入了纸中，故B错误；C、笔弹起离开桌面继续上升是因为笔本身具有惯性，而不是受到惯性的作用，故C错误；D、笔弹起离开桌面上升过程中，笔的速度减小、动能减小，高度增加、重力势能增大，即动能转化为重力势能，故D错误．故选A．5．关于如图所示的电和磁知识，下列描述错误的是（）A．电动机是利用通电导体在磁场中受到力的作用来工作的B．有金属外壳的家用电器外壳不接地会有安全患C．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D．磁悬浮列车是利用电流的磁效应来工作的【考点】CJ：磁场对通电导线的作用；C4：磁极间的相互作用；H1：物体带电现象；IV：安全用电原则．【分析】（1）明确通电导线在磁场中受力的作用后，可以使导线在磁场中产生运动；（2）有金属外壳的家用电器使用的插座；（3）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；（4）磁悬浮列车是利用电流的磁效应来工作．【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．6．为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个是保护电阻．现要求PM2.5浓度越大，电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R电表的示数就越大，则符合要求的电路图是（）A．B．C．D．【考点】IH：欧姆定律的应用．串联，根据气敏电阻阻值随PM2.5 浓度增大【分析】AB．由电路图可知，气敏电阻R与保护电阻R两端的电压变化，根据串而减小可知气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和R联电路的电压特点可知R两端的电压变化，然后对照电压表的位置判断是否符合题意；C．由电路图可知，气敏电阻R与保护电阻R串联，电压表测电源的电压，根据电源的电压可知PM2.5浓度变化时电压表示数的变化；D．由电路图可知，气敏电阻R与电流表并联，电路为R的简单电路，据此可知PM2.5浓度变化时电流表的示数变化．【解答】解：串联，AB．由电路图可知，气敏电阻R与保护电阻R当PM2.5浓度越大时，气敏电阻R的阻值减小，电路中的总电阻减小，由I=可知，电路中的电流增大，由U=IR可知，R两端的电压增大，因串联电路中总电压等于各分电压之和，所以，R两端的电压减小，即A中电压表的示数减小，B中电压表的示数增大，故A不符合题意、B符合题意；C．由电路图可知，气敏电阻R与保护电阻R串联，电压表测电源的电压，因电源的电压不变，所以PM2.5浓度变化时电压表的示数不变，故C不符合题意；D．由电路图可知，气敏电阻R与电流表并联，电路为R的简单电路，则PM2.5浓度变化时电流表的示数不变，故D不符合题意．故选B．7．工人师傅用如图所示的滑轮组，将重为800 N的物体缓慢匀速竖直提升3m，人对绳端的拉力F为500N，不计绳重和滑轮转轴处的摩擦，则（）A．绳子自由端移动的距离为9 mB．动滑轮的重力为200 NC．人通过滑轮组做的有用功为1500 JD．滑轮组的机械效率为53.3%【考点】F4：滑轮（组）的机械效率；7!：滑轮组绳子拉力的计算；EH：有用功和额外功．【分析】根据功的计算公式W=Fs可求出拉力做的功，即总功；再根据W=Gh求出有用功；然后根据机械效率的计算公式可求出滑轮组的机械效率；再根据题目提供的条件，运用额外功求出动滑轮重．【解答】解：由图可知，滑轮组中由2段绳子承担物体和动滑轮的总重，即n=2；则绳子自由端移动的距离为：s=nh=2×3m=6m ，故A 错误；此过程中，所做有用功为：W 有=Gh=800N ×3m=2400J ，故C 错误；所做总功为：W 总=Fs=500N ×6m=3000J ；滑轮组的机械效率为：η==×100%=80%，故D 错误；额外功为：W 额=W 总﹣W 有=3000J ﹣2400J=600J ，不计绳重和滑轮转轴处的摩擦，则额外功为克服动滑轮重力做的功，由W 额=G 动h 可得，动滑轮的重力：G 动===200N ，故B 正确；故选B ．8．如图所示的电路中，电源电压恒为4.5 V ，灯泡L 标有“4.5V 2.25W ”字样（不计温度对灯丝电阻的影响），滑动变阻器R 最大阻值为50Ω，电压表量程为“0～3V ”，电流表量程为“0～0.6A ”．在电路安全的情况下，下列说法正确的是（）A ．将滑片P 移到R 的最左端，闭合开关S 、S 1，电压表读数超过量程B ．灯泡L 正常发光时的电阻值为7.5ΩC ．只闭合开关S ，该电路的最大功率是2.7 WD ．只闭合开关S ，滑动变阻器的取值范围是0～18Ω 【考点】IH ：欧姆定律的应用；JA ：电功率的计算．【分析】（1）将滑片P 移到R 的最左端，闭合开关S 、S 1时，灯泡L 与滑动变阻器R 的最大阻值并联，电压表被短路无示数，据此判断选项A ；（2）灯泡正常发光时的电压和额定电压相等，根据P=UI=求出灯泡正常发光时的电阻；（3）只闭合开关S 时，滑动变阻器R 与灯泡L 串联，电压表测R 两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，此时电路的最大电功率即为灯泡的额定功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围．【解答】解：（1）将滑片P 移到R 的最左端，闭合开关S 、S 1时，灯泡L 与滑动变阻器R 的最大阻值并联，电压表被短路无示数，所以电压表读数不会超过量程，故A 错误；（2）由P=UI=可得，灯泡正常发光时的电阻R L ===9Ω，故B 错误；（3）只闭合开关S 时，滑动变阻器R 与灯泡L 串联，电压表测R 两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，通过灯泡的电流： I L ===0.5A ，此时电压表的示数为零，电流表的示数小于0.6A ，则电路的最大功率为2.25W ，故C 错误；当电压表的示数U R =3V 时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压： U L ′=U ﹣U R =4.5V ﹣3V=1.5V ，因串联电路中各处的电流相等，所以，电路中的电流：I==，即=，解得：R=18Ω，所以，滑动变阻器的取值范围是0～18Ω，故D 正确．故选D ．二、填空作图题（本题共7小题，第14小题作图2分，其余每空1分，共12分）9．英国物理学家法拉第经过10年的不懈探索，终于在1831年发现了电磁感应现象，由此发明了发电机（选填“电动机”或“发电机”），开创了电气化时代的新纪元．【考点】2R ：物理常识．【分析】法拉第在奥斯特的启发下，研究了磁场与电流的关系，最终在1831年终于发现了电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流．根据这个发现，后来发明了发电机，这个重要现象的发现使人类对电能的大规模获得和利用成为可能．【解答】解：根据法拉第发现的电磁感应现象，人们发明了发电机，为人类大规模获得电能提供了可能．故答案为：法拉第；发电机．10．世界卫生组织倡导大家饮用烧开后的水．用天然气灶烧水的过程是通过热传递（选填“做功”或“热传递”）的方法改变水的内能，在标准大气压下，将5kg初温为20℃的水烧开，需要吸收热量1.68×106J．[水的比热容c水=4.2×103J/（kg•℃）]．【考点】GA：热传递改变物体内能；GG：热量的计算．【分析】（1）改变物体内能的方式有两种：做功和热传递；（2）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm△t求水吸收的热量．【解答】解：（1）用天然气灶烧水的过程中，水从火焰中吸收热量，温度升高，是通过热传递的方式增加水的内能；（2）水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×5kg×=1.68×106J．故答案为：热传递；1.68×106．11．如图所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为0.2 A；同时闭合开关S、S1，电流表示数为0.5 A，则通电1分钟电阻R2产生的热量为108 J．【考点】IH：欧姆定律的应用；JK：电功与热量的综合计算．【分析】（1）由电路图可知，只闭合开关S时，电路为R1的简单电路，根据欧姆定律求出通过电阻R1的电流；（2）同时闭合开关S 1、S 2时，R 1与R 2并联，电流表测干路电流；根据并联电路的电流特点求出通过R 2的电流，根据Q=W=UIt 求出通电1min 电阻R 2产生的热量．【解答】解：（1）由电路图可知，只闭合开关S 时，电路为R 1的简单电路，则通过电阻R 1的电流（即电流表示数）： I 1=═=0.2A ；（2）同时闭合开关S 1、S 2时，R 1与R 2并联，电流表测干路电流；因并联电路中干路电流等于各支路电流之和，所以，通过R 2的电流： I 2=I ﹣I 1=0.5A ﹣0.2A=0.3A ，通电1min 电阻R 2产生的热量： Q 2=W 2=UI 2t=6V ×0.3A ×60s=108J ．故答案为：0.2；108．12．不吸水的长方体A 固定在体积不计的轻杆下端，位于水平地面上的圆柱形容器内，杆上端固定不动．如图所示．现缓慢向容器内注入适量的水，水对容器的压强P 与注水体积V 的变化关系如图乙所示．当P=600Pa 时，容器中水的深度为 6 cm ；若ρA =0.5g/cm 3，当注水体积v=880cm 3时，杆对A 的作用力大小为 1.4 N ．【考点】8O ：阿基米德原理；8A ：液体压强计算公式的应用．【分析】（1）直接利用p=ρgh 求水的深度；（2）由物体的密度小于水的密度，可得杆对A 的作用力大小为F=F 浮﹣G ．【解答】解：（1）由p=ρgh 可得水的深度；h===0.06m=6cm ；（2）当注水体积为600cm3时，水开始接触物体A ，900cm3时，A 完全浸没， 900cm3时，水的压强是2100pa ，。

2017年重庆市中考物理试题及答案(B卷)

重庆市2017年初中毕业暨高中招生考试物理试题（B ）（全卷共四个大题，满分80分与化学共用120分钟）注意事项：1.试题的答案书写在答题卡上，不得在试卷上直接作答。

2.作答前认真阅读答题卡上的注意事项。

3.考试结束，由监考人员将试题和答题卡一并收回。

4.全卷取kg N g /10=，33水/100.1＝m kg ⨯ρ。

一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分。

）1．下列物理量的估计最接近实际的是（）A ．人步行的速度约为1Om/s.B ．一名普通中学生的体重约为5OONC ．洗澡淋浴时水温约为80℃D ．重庆地区大气压的值约是1OOPa2．如图1所示，小东同学利用酒精灯给物体加热时闻到股“酒精昧”，想到“酒精”在我们的学习、生活中有较多的应用，下列说法正确的是（）A ．能够闻到酒精昧，说明分子在永不停息地做无规则运动B ．利用酒精灯结物体加热时用做功的方法改变物体的内能C ．用酒精擦拭体表为高烧病人降温，是利用了酒精液化放热D ．酒精的沸点为78℃，可用酒精温度计测标准气压下水的沸点3．宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文中词句与物理知识相符台的是（）A ．“锦麟游泳”，看到水里的鱼是实像B ．“皓月千里”，皎洁的月亮是光源C ．“浮光跃金”，湖面波动的光闪着金色是光的折射现象D ．“静影沉璧”，如玉璧一样月亮的倒影是光的反射现象4．中国的一些美食与传统节日有关，在图2所示的美食中，用物理知识解释正确的是（）A．包饺子时力的作用使饺子皮改变了形状B．煮熟的汤圆浮起来主要是因为汤圆的重力改变了C．粽子对盘的压力和桌面对盘的支持力是一对平衡力D．如果将月饼带到月球上，它的质量会减小5．下列电学基础知识说法正确的是（）A．同种电荷相互吸引，异种电荷相互排斥B．只要电子在运动，电路中就一定有电流C．电源的作用就是给电路两端提供电压D．电阻的大小只与导体的材料和长度有关6．图3与电有关的设备中，下列说法正确的是（）A．甲图中的电能表是用于测量用电器电功率的仪表B．乙图中三脚插头的中间一个脚与用电器金属外壳连接C．丙图中无人机的电动机在工作时将机械能转化为电能D．丁图中POS机检测头利用的电磁感应原理是安培首先发现的7.工人师傅利用如图4所示的两种方式，将重均为300N的货物从图示位置向上缓慢提升一段距离。

2017年重庆市中考物理试卷(a卷)(解析汇报版)

文档
的作用力大小为
N．
实用标准
13．2017 年 5 月 18 日，由我国自主研制的直 19E 出口型武装直升机首飞成功，成为“中国智造”的又一崭新名片．图甲是静止在地面的直 19E，它采用单旋翼、涵道尾桨，配备了小型化、综合化的航电武器系统；图乙是快速爬升的直 19E，它空机质量较小，灵活度高，有效载荷大，巡航速度快；图丙是发射火箭的直 19E，它通过携带导弹、航空火箭、机枪吊舱等武器，可为地面部队提供强大的火力支援．
（选填“放大”、“等大”或“缩小” ）的实像，生活中的
（选填“照相机”、“投影仪”或“放
大镜”）就是利用了这样的成像原理．
17．小明利用如图所示的实验装置“探究水在凝固过程中温度的变化规律” ．将盛有适量水的试管放
入装有含盐冰的烧杯中，温度计测试管中水的温度．小明发现水在凝固过程中温度
（选填“保
请结合文字与图片，找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．
示例：物理信息：直 19E 有综合化的航电武器系统；
物理知识：利用电磁波传递信息．
作答：物理信息：
；
物理知识：
．
14．请按要求完成下列作图：在图中画出这条过光心的入射光线经过透镜后的出射光线．
15．根据图中的螺线管的电流 I 的方向，在右端虚框内标出螺线管的“ N”极或“ S”极．
D．
磁悬浮列车是利用电流的磁效应来工作的
6．为治理雾霾天气，环保部门加理了对 PM2.5的监测．如图是某兴趣小组设计的监测 PM2.5 的四个
电路图，其中 R是气敏电阻，阻值随 PM2.5 浓度增大而减小， R0 是保护电阻．现要求 PM2.5 浓度越大，

2017年重庆市中考物理试卷-答案

℃
⨯⨯(kg)5kg
14.【答案】（1）
（2）
【解析】（1）过光心的光线经凹透镜折射后传播方向不改变，据此作出其折射光线，如图所示：
（2）用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极。

由图可知：螺线管中的电流方向是“左后方流入，右前方流出”，则大拇指指向左端，所以左端是N极，右端是S极。

如图所示：
【考点】凹透镜特殊光线的作图和安培定则的应用
三、实验探究题
15.【答案】（1）同一高度
缩小
照相机
（2）保持不变
放热
【解析】（1）根据实验的要求，让像成在光屏的中心，必须使烛焰、凸透镜和光屏三者的中心放在同一高
-=，物距大于二倍焦距，成的是倒立、缩小的实像，度上；由图可知，此时的物距为40.0cm14.0cm26.0cm
其应用是照相机。

（2）水是晶体，晶体在熔化的过程中，温度保持不变；水在凝固的过程中放热。

【考点】凸透镜成像规律的理解及晶体的凝固特点和凝固时的吸放热情况
16.【答案】（1）如图
（5）没有保持电阻两端的电压不变。

【解析】（1）滑动变阻器我采用一上一下的接法，滑动变阻器滑片P右移灯泡变亮，表明电路中的电流变大，滑动变阻器电阻减小，接法如图所示：；
kW h12000J
=
250W；。

2017重庆中考物理(A卷)解析(已解析)

2017年重庆市市初中毕业、升学考试物理学科（满分80分，考试时间6分钟）一、选择题：本大题共8小题，每小题3分，共24分．不需写出解答过程，请把最后结果填在题后括号内．1．（2017重庆市，题号1，分值3）下列物理量最接近实际的是（）A．一名普通中学生的质量约为55kgB．人感觉舒适的环境温度约为37℃C．对人体的安全电压不高于3.6VD．普通中学生步行速度约为11m/s【答案】A【解析】A．一名普通中学生的质量约为55kg，符合实际，故A正确；B．人感到舒适的环境温度约为25℃，故B错误；C．对人体的安全电压不高于36V，故C错误；D．普通中学生步行速度约为1.2m/s，故D错误。

【知识点】质量和密度物态变化电压机械运动2．（2017重庆市，题号2，分值3）如图1所示的光现象中，由于光的直线传播形成的是（）A．水缸中的“身体”B．江面上的“倒影”C．阳光下“影子”D．雨后的“彩虹”图1【答案】C【解析】A．水缸中的“身体”是由于光的折射形成的，故A错误；B．江面上的“倒影”属于平面镜成像，是光的反射形成的，故B错误；C．阳光下“影子”是因为光是沿直线传播的，故C正确；D．雨后的“彩虹”是光的色散现象，故D错误。

【知识点】光的直线传播光的反射光的折射光的色散3．（2017重庆市，题号3，分值3）“赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐。

下列对古诗文中涉及的热现象解释正确的是（）A．“雾凇沆砀，天与云与山与水，上下一白。

”雾凇的形成是升华现象B．“月落乌啼霜满天，江枫渔火对愁眠。

”霜的形成是凝固现象C．“青青园中葵，朝露待日晞。

”露的形成是汽化现象D．“螣蛇乘雾，终为土灰。

”雾的形成是液化现象【答案】D【解析】A．“雾凇”，是空气中的水蒸气遇冷发生的凝华现象，故A错误；B．霜是空气中的水蒸气遇冷发生的凝华现象，故B错误；C．露是空气中的水蒸气遇冷发生的液化现象，故C错误；D．雾是空气中的水蒸气遇冷液化形成的，是液化现象，故D正确。

重庆市2017年中考物理试题(A卷)含答案

重庆市2017年中考物理试卷（A卷）一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分．）．放大镜成倒立放大的实像3．（3分）（2017•重庆）如图所示是餐桌上常见的美食，其中所包含的物理知识正确的是．．5．（3分）（2017•重庆）“移动式划船机”在重庆市第30届青少年科技创新大赛上荣获学生创造发明一等奖．它改变了传统健身器材的局限性，如图所示是现场的操作演示．下列分析正确的是（）6．（3分）（2017•重庆）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）．．．．7．（3分）（2017•重庆）如图所示，不计摩擦和绳重，把一个重为20N的物体沿竖直方向在4s内匀速提升了2m，所用拉力F为12.5N．下列说法中正确的是（）=P====80%8．（3分）（2017•重庆）如图甲所示，烧杯里盛有6℃的水，小球在水中恰好悬浮．经研究发现，水的密度随温度的变化如图乙所示．现在烧杯四周放上大量的冰块，在烧杯内水的温度下降到0℃的过程中，假设小球的体积始终不变，关于小球的浮沉情况判断正确的是（）二、填空作图题（本题共6个小题，第14小题作图2分，其余每空1分，共12分．）9．（2分）（2017•重庆）每年6月6日是全国爱眼日，其主题是“关爱心灵窗户”．眼睛的晶状体相当于凸透镜，有些同学由于过度使用电子产品导致近视，需配戴凹透镜来矫正．10．（2分）（2017•重庆）小林将质量为2kg的水从28℃加热至沸腾时测得水温为98℃，由此可知当地大气压小于（选填“大于”、“等于”或“小于”）1标准大气压；水吸收的热量是 5.88×105J．[c水=4.2×103J/（kg•℃）]．11．（2分）（2017•重庆）重庆高速路网全面推行区间测速以来，车辆超速行驶得到了一定遏制．如图所示，一辆小汽车进入测速路段后，乘客发现测速提示牌往后退，他是以汽车（自己）为参照物．测速设备测得小汽车在通过9.45km的测速区间用时270s，其平均速度为126km/h．根据该路段限速100km/h的规定，该车驾驶员受到了相应处罚．h=126kmh12．（2分）（2017•重庆）小宇用如图甲所示电路对一只标有“0.8A”字样的小灯泡L进行了测试，电源电压恒为9V，电阻箱R0的阻值可在0﹣9999Ω之间调节，根据所测数据作出了灯丝的I﹣U图象（如图乙所示），根据图象可知小灯泡正常发光时的电阻为10Ω；如果将电阻箱R0的阻值调为10Ω，通电10s电流通过R0所做的功为36J．R==13．（2分）（2017•重庆）2017年3月31日，世界上最先进、不耗一滴油的太阳能飞机“阳光动力2 号”降落在重庆江北国际机场（如图所示）．飞机虽然体积庞大，但质量只有2.3t，与一辆家用汽车相当．其72m长的流线型机翼上共有17248块太阳能电池板，不仅可以给飞机的电动机供电，还能给飞机的锂电池充电，以满足夜间飞行的需要．“阳光动力2号”的成功飞行证明了人类可以用清洁能源创造奇迹．请找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．示例：物理信息：电池板给锂电池充电；物理知识：电能转化为化学能．作答：物理信息：体积庞大，质量较轻；物理知识：制造飞机的材料密度较小．14．（2分）（2017•重庆）完成下列作图：（1）如图1所示入射光线平行于主光轴，请画出通过凸透镜后的折射光线．（2）如图2所示的物体A静止在斜面上，请画出物体A所受重力的示意图．三、实验与探究题（本题共3个小题，第15题5分，第16小题8分，第17小题9分，共22分．）15．（5分）（2017•重庆）如图甲是探究“冰熔化时温度变化规律”实验中某时刻温度计的示数，图乙是根据实验数据画出的图象．（1）图甲所示温度计的示数是3℃．（2）由图乙可知，冰在熔化过程中吸热，温度不变（选填“升高”、“不变”或“降低”），冰的熔点是0℃，第7分钟处于固液共存态．（3）实验中收集多组数据是为了A（选填“A”或“B”）．A．寻找普遍规律B．减小实验误差．16．（8分）（2017•重庆）小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整．（2）小彬将5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是定值电阻R1短路（写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为0.36A．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持电压表的示数不变，应将滑动变阻器的滑片P向A（选填“A”或“B”）移动，记录此时各表的示数．3）．（5）实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成反比．（6）实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小彬分析了不能更换的原因．你认为其原因是电阻过大，电流过小，不便于测量．=17．（9分）（2017•重庆）小冉在探究“浮力大小与哪些因素有关”的实验中，用到如下器材：分度值为0.1N的弹簧测力计，底面积为5cm2、高度为6cm的实心圆柱体铜块，相同的大烧杯若干，水，密度未知的某种液体，细线等（1）小冉进行了如图所示的实验：A步骤所示弹簧测力计的示数为 2.7N；用弹簧测力计挂着铜块缓慢地浸入液体中不同深度，步骤如图B、C、D、E、F所示（液体均未溢出），并将其示数记录在表中：（2）在实验步骤B中铜块所受浮力F浮=0.1N．（3）分析实验步骤A、B、C、D，可以说明浮力大小跟排开液体的体积有关；分析实验步骤A、E、F，可以说明浮力大小跟液体的密度有关．（4）小冉用表格中的数据算出了某种液体的密度是 1.3×103kg/m3（结果保留一位小数），还算出了步骤B中铜块下表面受到水的压强是200Pa，并发现步骤B、C、D中铜块下表面受到水的压强随着深度的增加逐渐增大（选填“增大”或“减小”）．（5）小冉在步骤B的基础上继续探究：保持铜块下表面所处的位置不变，把弹簧测力计的拉环固定在铁架台上，缓慢向烧杯内加水，发现弹簧测力计的示数逐渐减小（选填“增大”或“减小”）；当所加水使铜块刚好浸没时（水未溢出），烧杯底部受到水的压强增加了420 Pa．（已知在一定范围内，弹簧受到的拉力每减少0.1N，弹簧的长度就缩短0.1cm）==200Pa==1=四、论述与计算题（本题共3个小题，第18题6分，第19题8分，第20题8分，共22分，解答应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分．）18．（6分）（2017•重庆）如图所示，电源电压不变．电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，求：（1）电源电压U；（2）通电100s电流通过电阻R2产生的热量．=19．（8分）（2017•重庆）如图所示，重力不计的木棒AOB可绕支点O无摩擦转动，木棒AB长为3m，均匀正方体甲的边长为10cm，物体乙的质量为5.6kg．当把甲乙两物体用细绳分别挂在木棒的两个端点A、B上时，木棒在水平位置平衡，此时物体甲对地面的压强为3000Pa，支点O距A点1.6m．求：（1）物体乙受到的重力；（2）物体甲受到的支持力；（3）物体甲的密度．==20．（8分）（2017•重庆）如图所示，是小勇设计的某电器设备的部分电路．电源电压9V保持不变，灯泡L标有“8V 4W”字样，电流表的量程为0～3A，电压表的量程为0～15V，滑动变阻器R2的最大阻值为20Ω．闭合开关S和S1时，电路消耗的功率为4.05W．（不计灯丝电阻随温度的变化）求：（1）小灯泡L的电阻；（2）开关S、S1、S2都闭合时，通过电流表的最小电流；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围．求出灯泡的电阻；可得灯的电阻=16P===20==0.45A==0.5A=0.5AWW=1.27W。

2017年重庆市中考物理试卷(A卷)

2017年市中考物理试卷（A卷）一、选做题（本大题8小题，每小题只有一个选项最符合题意，每小题3分，共24分）1. 下列物理量最接近实际的是（）A.一名普通中学生的质量约为B.人感觉舒适的环境温度约为C.对人体的安全电压不高于D.普通中学生步行速度约为2. 如图所示的光现象中，由于光的直线传播形成的是（）A.水缸中的“身体”B.江面上的“倒影”C.下的“影子”D.雨后的“彩虹”3. “赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是（）A.“雾凇沆砀，天与云与山与水，上下一白。

“雾凇的形成是升华现象B.“月落乌啼霜满天，江枫渔火对愁眠。

”霜的形成是凝固现象C.“青青园中葵，朝露待日稀”露的形成是汽化现象D.“腾蛇乘雾，终为土灰。

“雾的形成是液化现象4. 年月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造“。

如图所示是同学们用按压式圆珠笔弹起的情景，下列分析恰当的是（）A.笔杆的手握部分有粗糙的橡胶套，可以增大摩擦B.笔在纸上写的字不易擦去，是因为分子不运动C.笔弹起离开桌面继续上升是因为受到惯性的作用D.笔弹起离开桌面上升过程中能转化为机械能5. 关于如图所示的电和磁知识，下列描述错误的是（）A.电动机是利用通电导体在磁场中受到力的作用来工作的B.有金属外壳的家用电器外壳不接地会有安全患C.梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D.磁悬浮列车是利用电流的磁效应来工作的6. 为治理雾霾天气，环保部门加强了对的监测。

如图是某兴趣小组设计的监测的四个电路图，其中是气敏电阻，阻值随浓度增大而减小，是保护电阻。

现要求浓度越大，电表的示数就越大，则符合要求的电路图是（）A.B.C.D.7. 工人师傅用如图所示的滑轮组，将重为的物体缓慢匀速竖直提升，人对绳端的拉力为，不计绳重和滑轮转轴处的摩擦，则（）A.绳子自由端移动的距离为B.动滑轮的重力为C.人通过滑轮组做的有用功为D.滑轮组的机械效率为8. 如图所示的电路中，电源电压恒为，灯泡标有“”字样（不计温度对灯丝电阻的影响），滑动变阻器最大阻值为，电压表量程为“”，电流表量程为“”。
