起重机用钢丝绳标准的选择

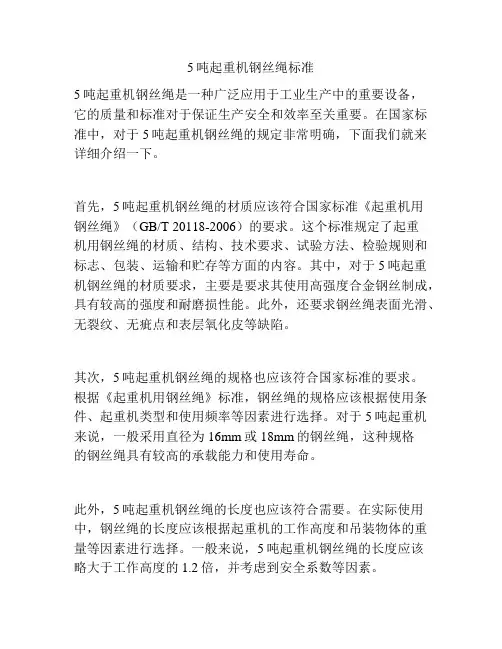

5吨起重机钢丝绳标准
5吨起重机钢丝绳标准5吨起重机钢丝绳是一种广泛应用于工业生产中的重要设备，它的质量和标准对于保证生产安全和效率至关重要。
在国家标准中，对于5吨起重机钢丝绳的规定非常明确，下面我们就来详细介绍一下。
首先，5吨起重机钢丝绳的材质应该符合国家标准《起重机用钢丝绳》（GB/T 20118-2006）的要求。
这个标准规定了起重机用钢丝绳的材质、结构、技术要求、试验方法、检验规则和标志、包装、运输和贮存等方面的内容。
其中，对于5吨起重机钢丝绳的材质要求，主要是要求其使用高强度合金钢丝制成，具有较高的强度和耐磨损性能。
此外，还要求钢丝绳表面光滑、无裂纹、无疵点和表层氧化皮等缺陷。
其次，5吨起重机钢丝绳的规格也应该符合国家标准的要求。
根据《起重机用钢丝绳》标准，钢丝绳的规格应该根据使用条件、起重机类型和使用频率等因素进行选择。
对于5吨起重机来说，一般采用直径为16mm或18mm的钢丝绳，这种规格的钢丝绳具有较高的承载能力和使用寿命。
此外，5吨起重机钢丝绳的长度也应该符合需要。
在实际使用中，钢丝绳的长度应该根据起重机的工作高度和吊装物体的重量等因素进行选择。
一般来说，5吨起重机钢丝绳的长度应该略大于工作高度的1.2倍，并考虑到安全系数等因素。
最后，对于5吨起重机钢丝绳的检验和使用也有一些特别的要求。
在使用前，应该对钢丝绳进行全面检查，确保其表面无明显损伤、变形或磨损，并检查连接件是否牢固。
在使用过程中，应该注意控制吊装速度和力度，并定期对钢丝绳进行润滑和保养，以延长其使用寿命。
总之，5吨起重机钢丝绳作为一种重要的工业设备，在使用前应该仔细了解其国家标准，并按照标准要求进行选择和使用。
只有这样才能保证其安全可靠地运行，为生产带来更大的效益。
起重机用钢丝绳标准的选择
Ｇ ／ ０ －２０ Ｂ Ｔ２ １８ ０ ６技 术要求 ：① 接 续钢 丝 时 ， １ 直 径 Ｄ＞ ． 的 钢 丝应 用 对 焊 连接 ，直 径 Ｄ≤ ０６ｍｍ ０６ｍｍ 的 钢 丝 可 用 插 接 连 接 。股 在 同 一 次 捻 制 ．
４ Ｂ８ １－２ ０ 技术要求 ：①钢丝接续时 ， ）Ｇ ９ ８ ０ ６ 要 求应 用 对 焊 连 接 。股 在 同 一 次 捻 制 中 ，各 连 接 点在股 内的距离不得小于 １ ０ｍ。②钢丝绳直径 Ｄ
为 ８～６ ｍ，其 直 径 偏 差 ：圆 股 （ ４ｍ ０～５ ） Ｄ， ％
起重 、索道 、地 面缆车 、船舶和海 上设施 等用途 的圆股及 异 形股 钢丝 绳 。 Ｇ ／ ０ １ ０６适 用 范 围 ：机 械 、建 筑 、 Ｂ Ｔ２ １８ ０ 船舶 、渔 业 、林 业 、矿 井 、货 运 索 道 等 使 用 的各
种 圆股钢 丝 绳 。
１ ６ Ｐ ，这些数值是钢丝抗拉强度 的下 限，上 ０Ｍ ａ ９ 限等 于下 限与相 应钢 丝 的强度 允差之 和 。
械 钢丝绳 的选择》第 １ 部分 ：总则 中规定 ：各 种起 重 机 所 选 用 的 钢 丝 绳 应 符 合 ＩＯ ２０ ：２０ Ｓ ４８ ０４ 《 一般用途钢丝绳 最低要求》 的规定。允许选择 ＩＯ２ ０ ：２ ０ Ｓ ４ ８ ０ ４未 规 定 的钢 丝 绳 ，钢 丝 绳 供 应 商 应 向用户 提 供 与机 构 设 计 、设 备 使 用 和维 护 有 关 的钢丝绳强度 、性能等技术文件 。
规程 中 规 定 ，卸 船 机 选 用 钢 丝 绳 应 符 合 Ｇ Ｂ ８ １－２０ ９ ８ ０ ６和设 计 要 求 的规 定 ，并 应 有 产 品 检 验 合格 证 ；

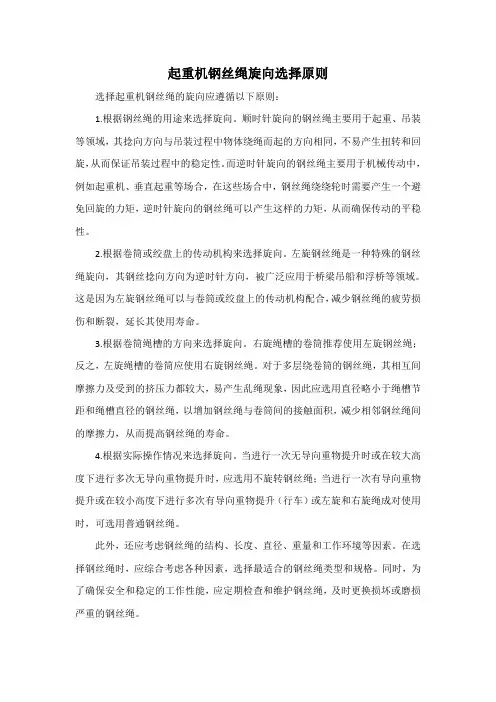

起重机钢丝绳旋向选择原则
起重机钢丝绳旋向选择原则选择起重机钢丝绳的旋向应遵循以下原则：1.根据钢丝绳的用途来选择旋向。
顺时针旋向的钢丝绳主要用于起重、吊装等领域，其捻向方向与吊装过程中物体绕绳而起的方向相同，不易产生扭转和回旋，从而保证吊装过程中的稳定性。
而逆时针旋向的钢丝绳主要用于机械传动中，例如起重机、垂直起重等场合，在这些场合中，钢丝绳绕绕轮时需要产生一个避免回旋的力矩，逆时针旋向的钢丝绳可以产生这样的力矩，从而确保传动的平稳性。
2.根据卷筒或绞盘上的传动机构来选择旋向。
左旋钢丝绳是一种特殊的钢丝绳旋向，其钢丝捻向方向为逆时针方向，被广泛应用于桥梁吊船和浮桥等领域。
这是因为左旋钢丝绳可以与卷筒或绞盘上的传动机构配合，减少钢丝绳的疲劳损伤和断裂，延长其使用寿命。
3.根据卷筒绳槽的方向来选择旋向。
右旋绳槽的卷筒推荐使用左旋钢丝绳；反之，左旋绳槽的卷筒应使用右旋钢丝绳。
对于多层绕卷筒的钢丝绳，其相互间摩擦力及受到的挤压力都较大，易产生乱绳现象，因此应选用直径略小于绳槽节距和绳槽直径的钢丝绳，以增加钢丝绳与卷筒间的接触面积，减少相邻钢丝绳间的摩擦力，从而提高钢丝绳的寿命。
4.根据实际操作情况来选择旋向。
当进行一次无导向重物提升时或在较大高度下进行多次无导向重物提升时，应选用不旋转钢丝绳；当进行一次有导向重物提升或在较小高度下进行多次有导向重物提升（行车）或左旋和右旋绳成对使用时，可选用普通钢丝绳。
此外，还应考虑钢丝绳的结构、长度、直径、重量和工作环境等因素。
在选择钢丝绳时，应综合考虑各种因素，选择最适合的钢丝绳类型和规格。
同时，为了确保安全和稳定的工作性能，应定期检查和维护钢丝绳，及时更换损坏或磨损严重的钢丝绳。

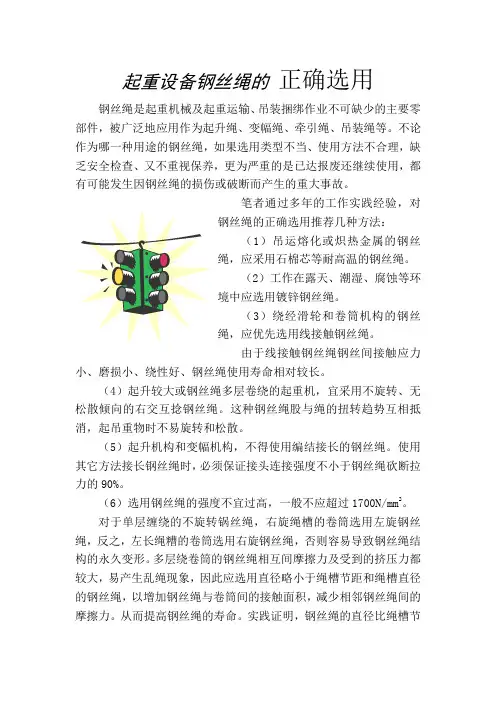

起重设备钢丝绳的 正确选用
起重设备钢丝绳的正确选用钢丝绳是起重机械及起重运输、吊装捆绑作业不可缺少的主要零部件，被广泛地应用作为起升绳、变幅绳、牵引绳、吊装绳等。
不论作为哪一种用途的钢丝绳，如果选用类型不当、使用方法不合理，缺乏安全检查、又不重视保养，更为严重的是已达报废还继续使用，都有可能发生因钢丝绳的损伤或破断而产生的重大事故。
笔者通过多年的工作实践经验，对钢丝绳的正确选用推荐几种方法：（1）吊运熔化或炽热金属的钢丝绳，应采用石棉芯等耐高温的钢丝绳。
（2）工作在露天、潮湿、腐蚀等环境中应选用镀锌钢丝绳。
（3）绕经滑轮和卷筒机构的钢丝绳，应优先选用线接触钢丝绳。
由于线接触钢丝绳钢丝间接触应力小、磨损小、绕性好、钢丝绳使用寿命相对较长。
（4）起升较大或钢丝绳多层卷绕的起重机，宜采用不旋转、无松散倾向的右交互捻钢丝绳。
这种钢丝绳股与绳的扭转趋势互相抵消，起吊重物时不易旋转和松散。
（5）起升机构和变幅机构，不得使用编结接长的钢丝绳。
使用其它方法接长钢丝绳时，必须保证接头连接强度不小于钢丝绳砍断拉力的90%。
（6）选用钢丝绳的强度不宜过高，一般不应超过1700N/mm2。
对于单层缠绕的不旋转锅丝绳，右旋绳槽的卷筒选用左旋钢丝绳，反之，左长绳糟的卷筒选用右旋钢丝绳，否则容易导致钢丝绳结构的永久变形。
多层绕卷筒的钢丝绳相互间摩擦力及受到的挤压力都较大，易产生乱绳现象，因此应选用直径略小于绳槽节距和绳槽直径的钢丝绳，以增加钢丝绳与卷筒间的接触面积，减少相邻钢丝绳间的摩擦力。
从而提高钢丝绳的寿命。
实践证明，钢丝绳的直径比绳槽节距小1％，有助于排绳紧密，有效消除爬绳、乱绳现象，在相同直径下，钢丝绳外股数目越多直径则越细，单根钢丝就越细，这种钢丝绳的挠性好，能很好的克服锅丝绳多次进出卷筒时受到的反向弯折力，穿绳也容易。
而较粗的外股，其钢丝也较粗，则能更好的抵抗磨损、机械损伤、腐蚀和挤压力。
因此，只有将两种优点很好的结合起来，才是真正高性能的优质钢丝绳。
钢丝绳选购经验(参考)
钢丝绳选购经验（参考）钢丝绳是广泛应用于各种起重、牵引、支撑等工程领域的重要构件。
在选购钢丝绳时，需考虑其材质、结构、规格、性能等多方面因素，以确保选购的钢丝绳能满足实际使用需求。
本文将结合钢丝绳的选购经验，为您提供一份详细的选购指南。
一、了解钢丝绳的基本知识钢丝绳是由多根钢丝捻合而成的，具有高强度、耐磨、抗拉、抗弯等特点。
钢丝绳的主要材质有碳素钢、合金钢、不锈钢等。
钢丝绳的结构分为纤维芯和金属芯两种，纤维芯钢丝绳具有良好的弹性，适用于起重、牵引等场合；金属芯钢丝绳具有更高的强度和抗挤压性能，适用于支撑、固定等场合。
二、明确钢丝绳的使用需求在选购钢丝绳时，首先要明确其使用需求，包括使用环境、承受载荷、使用频率等。
例如，在高温、腐蚀性强的环境下，应选用不锈钢材质的钢丝绳；在承受较大载荷的情况下，应选用直径较大、结构较紧密的钢丝绳；在频繁使用的场合，应选用耐磨、抗疲劳性能较好的钢丝绳。
三、关注钢丝绳的质量和性能钢丝绳的质量和性能直接关系到其使用寿命和安全性能。
在选购钢丝绳时，应关注以下几个方面：1.外观质量：钢丝绳表面应光滑、均匀，无裂纹、折叠、麻点等缺陷。
钢丝绳的捻制应均匀、紧密，无松散、跳丝等现象。
2.尺寸精度：钢丝绳的直径、捻距等尺寸应符合国家标准或行业标准，以保证钢丝绳与连接件、滑轮等部件的匹配性。
3.力学性能：钢丝绳的抗拉强度、弯曲性能、扭转性能等力学性能应符合相关标准，以保证其在使用过程中具有足够的强度和稳定性。
4.耐腐蚀性能：对于在腐蚀性环境下使用的钢丝绳，应选用耐腐蚀性能较好的材质，或进行表面处理，以提高其耐腐蚀性能。
四、选择合适的钢丝绳规格和型号钢丝绳的规格和型号繁多，选购时应根据实际需求进行选择。
在确定钢丝绳的直径、结构、长度等参数后，可参考生产厂家提供的产品样本或咨询专业技术人员，选择合适的钢丝绳规格和型号。
五、了解钢丝绳的检验和验收标准为确保选购的钢丝绳质量合格，应了解相关的检验和验收标准。
起重机和起重机械 钢丝绳选择
ISO 2408:2004一般用途钢丝绳最低要求
3 术语和定义
下列术语和定义适用于GB/T 24811的本部分。
平行捻密实钢丝绳Paralle卜dosed rope
至少有两层绳股组成的捻制钢丝绳，其绳股以螺旋形紧密绕在一钢绳股芯或纤维绳芯上。
3. 2
阻旋转钢丝绳rotation-resistant rope 多层股钢丝绳（被替代）multi-strand rope (superseded) 不旋转钢丝绳（被替代）non-rotating rope (superseded)
按6. 3的式（(2): dam;。二0. 080 X (79 000)12
=22. 486 mm
根据实际使用要求，所选择的钢丝绳最小直径不小于22.5mm，或不大于28. 1mm,
按6. 4的式（(3):
最小破断拉力Fm;,,=79X4=316 kN 根据实际使用要求，所选择的钢丝绳最小破断拉力不应小于316 kN,
3. 4
多股钢丝绳stranded rope
多个股围绕一个绳芯（单层股钢丝绳）或一个中心（阻旋转或平行捻密实钢丝绳）螺旋捻制成一层或
多层的钢丝绳。 注：3股或4股构成的多股钢丝绳可能有也可能无绳芯．
4 IN丝绳型式
各种起重机所选用的钢丝绳应符合ISO 2408:2004的规定。允许选择ISO 2408:2004未规定的钢 丝绳，钢丝绳供应商应向用户提供与机构设计、设备使用和维护有关的钢丝绳强度、性能等级等技术
7 0筒和滑轮直径
Hale Waihona Puke 卷筒和滑轮的最小节圆直径应利用在6. 3中计算得到的钢丝绳最小直径进行计算，其值等于钢丝 绳最小直径乘以表2所示的h，或h：相应值以及表3所示的钢丝绳绳型系数t，按式（4)和式（5)给出，
起重机钢丝绳标准
起重机钢丝绳标准
1.材料要求
起重机钢丝绳应采用优质、高强度、抗拉强度和韧性良好的钢丝。
钢丝应符合以下要求：
1.1 抗拉强度高，能够承受较大的拉力；
1.2 韧性好，不易脆断；
1.3 耐腐蚀，能够抵抗空气中的水分和氧气对钢丝的腐蚀；
1.4 表面光滑，减少摩擦阻力，提高使用寿命。
2.结构要求
起重机钢丝绳应采用多层结构，通常由多层钢丝绕制而成。
绕制的层数和每层的钢丝数量应根据起重机的使用要求进行选择。
以下是一些常见的结构要求：
2.1 钢丝绳应由粗细不同的钢丝绕制而成，以提供足够的强度和韧性；
2.2 外层钢丝较粗，具有较高的抗拉强度和耐磨性；
2.3 内层钢丝较细，具有较好的韧性和抗疲劳性能；
2.4 钢丝绳的绕制方向应与股的捻向相反，以增加钢丝之间的摩擦力，提高抗拉强度和韧性。
3.尺寸要求
起重机钢丝绳的尺寸应符合以下要求：
3.1 直径：根据起重机的使用要求和设计载荷进行选择；
3.2 长度：根据起重机的使用要求进行选择；
3.3 表面涂层：为了提高耐磨性和抗腐蚀性，钢丝绳表面应涂覆一层防腐涂层。
4.试验方法
为了确保起重机钢丝绳的质量和性能，应进行以下试验：
4.1 抗拉强度试验：通过拉伸试验测量钢丝绳的抗拉强度，确保其符合设计要求；
4.2 韧性试验：通过冲击试验测量钢丝绳的韧性，确保其具有足够的韧性；
4.3 耐腐蚀试验：通过浸泡试验将钢丝绳浸泡在特定溶液中一定时间，观察其表面腐蚀情况，确保其具有足够的耐腐蚀性；
4.4 摩擦阻力试验：通过摩擦试验测量钢丝绳表面与其它物体之间的摩擦阻力，以评估其使用寿命。
桥式起重机钢丝绳选择标准
桥式起重机钢丝绳选择标准选择桥式起重机钢丝绳时，可以考虑以下标准：
1. 承载能力：根据起重机的设计工作负荷和使用条件，选择承载能力适合的钢丝绳。
需确保钢丝绳的额定承载能力能够满足实际工作中的需求。
2. 钢丝绳结构：根据起重机的使用环境和工作条件，选择合适的钢丝绳结构。
常见的钢丝绳结构包括单层、多层、平行绳芯等。
不同的结构具有不同的特点和适用范围，在选择时要考虑到起重机的工作性质和使用环境。
3. 钢丝绳材质：选择耐磨损、抗拉强度高的钢丝绳材质，以确保其使用寿命和安全性能。
常见的钢丝绳材质包括普通碳素钢丝绳、合金钢丝绳等。
4. 钢丝绳绳径：根据起重机的设计要求和使用条件，选择合适的钢丝绳绳径。
绳径越大，承载能力越高，但相应地重量也会增加。
需要综合考虑起重机的设计工况和使用环境，选择适当的绳径。
5. 钢丝绳使用寿命：了解钢丝绳的使用寿命和检查周期，并进行相应的维护保养。
及时更换老化、磨损或损坏的钢丝绳，确保起重机的安全运行。
起重设备钢丝绳的选用分析
起重设备钢丝绳的选用分析首先，起重设备钢丝绳的选择应该与起重设备的类型相匹配。
根据起重设备的不同类型，钢丝绳的选用也有所差异。
例如，对于塔式起重机、桥式起重机以及门式起重机等大型起重设备，应该选用高强度的钢丝绳，以确保其能够承受重物的重量。
而对于小型起重设备，可以选择强度较低的钢丝绳，以减少成本。
其次，起重设备钢丝绳的选用还应考虑工作环境。
工作环境的不同会对钢丝绳的材质、防腐性能以及耐磨性能等提出不同的要求。
例如，在恶劣的工作环境中，如高温、腐蚀性气体或潮湿环境中，应选择具有良好耐腐蚀性能的钢丝绳，以提高其使用寿命。
此外，钢丝绳的选用还需符合起重设备的载荷要求。
根据实际需要，选择适当的直径和结构的钢丝绳，以确保其能够承受预期的载荷。
钢丝绳的直径越大，其承载能力越强，但也会增加设备的自重。
因此，需要在承载能力和自重之间进行权衡，选择最合适的钢丝绳。
此外，起重设备钢丝绳的使用寿命也是选择的重要考虑因素之一、钢丝绳的使用寿命通常取决于疲劳寿命和磨损寿命。
选择具有良好抗疲劳性能的钢丝绳可以提高其使用寿命，延长更换周期。
同时，选择具有较高耐磨性能的钢丝绳可以减少磨损，延长其使用寿命。
最后，起重设备钢丝绳的安全性能也是选用的重要考虑因素之一、起重设备的安全性能对于操作人员的人身安全和财产安全至关重要。
因此，在选择起重设备钢丝绳时，需要考虑其断裂强度、抗拉性能以及抗疲劳性能等安全性能指标，以确保其能够在工作过程中承受重物并保持稳定。
综上所述，起重设备钢丝绳的选用应该综合考虑起重设备的类型、工作环境、载荷要求、使用寿命以及安全性能等因素。
只有选择合适的钢丝绳，才能确保起重设备的正常运行并提高工作效率。
因此，在选择起重设备钢丝绳时，建议先进行详细分析，确保选用的钢丝绳能够满足实际需求。
钢丝绳的标准
钢丝绳的标准
钢丝绳是一种由多股钢丝绞合而成的柔性构件，其主要作用是
传递力量、承受载荷。
在吊装、运输、起重、牵引等领域广泛应用。
为了确保钢丝绳的安全可靠使用，制定了一系列的标准，以规范其
生产、检验、使用和维护。
首先，钢丝绳的材质应符合国家标准，一般采用优质碳素结构
钢制成。
其次，钢丝绳的结构应符合标准要求，包括股数、绳径、
结构形式等。
不同工况下的钢丝绳结构也会有所不同，需要根据具
体使用情况选择合适的结构形式。
钢丝绳的标准还包括了其使用性能的要求，例如抗拉强度、疲
劳性能、弯曲疲劳寿命等。
这些性能指标直接关系到钢丝绳的使用
寿命和安全性，必须严格符合标准规定。
此外，钢丝绳的标准还包括了对其外观和表面质量的要求，例
如允许的表面缺陷、锈蚀程度、涂层质量等。
这些要求旨在确保钢
丝绳在使用过程中不会因外部环境导致质量问题，从而影响使用安全。
在钢丝绳的生产、检验和维护过程中，必须严格按照标准要求
执行，确保每一根钢丝绳都符合标准要求。
生产厂家应建立健全的
质量管理体系，严格控制原材料的质量，加强生产工艺控制，保证
产品质量稳定可靠。
在使用过程中，用户也应严格按照标准要求进行操作和维护。
定期对钢丝绳进行检查，发现问题及时更换或修理，避免因使用不
当导致事故发生。
总的来说，钢丝绳的标准是确保其安全可靠使用的重要保障，
生产、使用、维护各个环节都必须严格执行标准要求，才能保证钢
丝绳的质量和安全性。
希望生产厂家和用户都能重视钢丝绳的标准，共同为安全生产保驾护航。
起重机钢丝绳使用的基本要求
起重机钢丝绳使用的基本要求起重机的钢丝绳受力很复杂，除了拉伸外，当钢丝绳绕过滑轮和绕入卷筒时，在钢丝中还产生弯曲应力和接触应力，外层钢丝应力最大，疲劳破坏由外层钢丝开始。
因此在使用起重机要遵守以下注意事项：1、尽可能选用较大的卷筒和滑轮直径（D）。
如D≥35d（d为钢丝的直径），则钢丝绳使用寿命可以延长很多。
2、单层缠绕的卷筒应切出螺旋槽，螺旋槽的滑轮槽的半径r应与钢丝绳的直径d相适应，r太大会使钢丝绳的与槽底接触面积太小，r太小有将钢丝绳卡紧的可能。
因此r=0.53为宜。
卷筒和滑轮的材料硬度对钢丝绳的受用寿命有影响，比较起来，铸铁比铸钢有利。
在槽底镶铝合金或尼龙衬垫，可以降低钢丝绳的接触力，提高钢丝绳的使用寿命。
3、应尽量减少钢丝的弯曲次数，即不要使钢丝绳通过太多滑轮。
同时，要避免反向弯曲，因为反向弯曲的破坏作用是同向弯曲的两倍。
4、提高钢丝绳的使用寿命，应该尽量选用线接触钢丝绳，不宜使用点接触钢丝绳。
5、起重机械选用钢丝绳的强度不宜过高，一般不应该超过1700N/mm2。
6、钢丝绳在卷筒上，应该顺序整齐排列。
7、载荷由多根钢丝绳支承时，应该设置有使每根钢丝绳均衡受力的装置。
8、起升构造和变幅机构，不得使用编结接触的钢丝绳。
使用其它方法接触钢丝绳时，必须保证接头连接强度不小于钢丝绳破断拉力的90%。
9、提升高度较大的起重机，宜采用不旋转、五松散倾向的钢丝绳。
采用其它钢丝绳时，应有防止钢丝绳和吊具旋转的装置或措施。
10、当吊钩处于工作位置最低点时，钢丝绳在卷筒上缠绕圈数，除去固定绳尾的圈数，必须不少于2圈。
11、吊运熔化或炽热金属的钢丝绳，应采用石棉芯等耐高温的钢丝绳。
12、钢丝绳端部固定连接的安全要求：（1）钢丝绳连接时要保证连接强度不小于钢丝绳破断拉力的85%。
绳卡压板应在钢丝绳长头一边，间距不小于钢丝绳直径的6倍。
（2）用编结法接触时，编结长度不应小于钢丝绳直径的1.5倍，并且不得小于300mm，接触强度不得小于钢丝绳破断拉力的75%。
门式起重机选用钢丝绳的标准
门式起重机选用钢丝绳的标准
1. 钢丝绳的材质应符合国家相关标准要求，如强度、韧性和耐磨性等技术指标；
2. 钢丝绳的结构应满足使用要求，例如绳径、绳股数和绳股间的扭转方向等；
3. 钢丝绳的承载能力应满足门式起重机设计要求，根据预计最大工作负荷来确定钢丝绳的承载能力；
4. 钢丝绳的使用寿命应考虑起重机作业环境和工作条件，选择具有良好耐磨性和耐腐蚀性的钢丝绳材质；
5. 钢丝绳的安装与维护要求，包括正确的绳绕装法、锁紧方法和定期检查绳子和连接件的磨损情况；
6. 钢丝绳的质量控制要求，包括批次检验和首检检验。
以上是关于门式起重机选用钢丝绳的标准要求，可以根据具体国家或行业的标准进行参考和应用。
起重机用钢丝绳标准
起重机用钢丝绳标准引言起重机用钢丝绳是起重机中至关重要的组成部分。
它承担着起重机运行中的重要工作，保证起重机运行的安全和稳定。
为了确保起重机用钢丝绳的质量和性能，各国都制定了相应的标准和规范。
本文将介绍起重机用钢丝绳的标准，包括国际标准、国家标准以及行业协会标准等。
国际标准国际标准组织ISO（International Organization for Standardization）制定了一系列起重机用钢丝绳的标准，以确保全球范围内的起重机用钢丝绳的质量和可靠性。
ISO 4309ISO 4309标准规定了起重机用钢丝绳的一般要求和试验方法。
它包括了钢丝绳的材料要求、结构要求、尺寸要求以及试验方法等。
该标准对于起重机用钢丝绳的设计、制造和使用提供了基本的指导。
ISO 10245ISO 10245标准规定了起重机用钢丝绳的破坏检验方法。
它包括了拉伸破断试验、扭转疲劳试验以及破坏性磨损试验等。
这些试验可以验证钢丝绳的强度和耐久性，确保起重机用钢丝绳在实际使用中的安全性。
国家标准各个国家也制定了自己的起重机用钢丝绳标准，以适应本国的特殊需求和环境条件。
GB/T 20118GB/T 20118是中国国家标准，规定了起重机用钢丝绳的一般要求和试验方法。
该标准参照了ISO 4309标准，并在其基础上进行了适当的修改和补充，以满足中国的实际情况和要求。
JIS B 8812JIS B 8812是日本国家标准，规定了起重机用钢丝绳的材料、结构和尺寸等要求。
该标准根据日本的起重机用钢丝绳的特点和需求进行了制定，并与ISO标准保持一致。
行业协会标准除了国际标准和国家标准外，起重机行业协会也制定了一些标准，以便更好地满足行业的需求和要求。
ASME B30.9ASME B30.9是由美国机械工程师学会制定的标准，规定了起重机用钢丝绳的一般要求、选择和使用等。
该标准是美国起重机行业的基准，为起重机用钢丝绳的设计和使用提供了准则。
钢丝绳的选用及使用注意事项
22
11
36
18
14
7
26
13
38
19
16
8
30
15
40
20
注：对于吊运炽热或危险品的钢丝绳的报废断丝数，取一般钢丝绳报废断丝数的 一半，其中包括钢丝表面腐蚀进行的折减。
六、钢丝绳使用注意事项：
1、使用多分支进行吊装作业时，钢丝绳与水平线的夹角不能过小，一般不小于60°， 当小于60°时，在吊同等重量的重物时，钢丝绳所受到的拉力增加非常快。要进行钢 丝绳的强度验算。同时当钢丝绳与水平线的夹角过小时，钢丝绳之间的夹角会相应的 增大，容易造成钢丝绳的脱钩，要采取防脱钩的措施。 2、切断钢丝绳可用钢锯或气体火焰切割。切断前，在割口的两边用细铁丝扎结牢固， 以防钢丝松散， 3、不要超负荷使用钢丝绳，应在允许的负荷下作业，同时也不能使钢丝绳在冲击载荷 下或在温度过高处使用；工作时速度应较平稳。 4、钢丝绳作捆绑使用时，应避免钢丝绳直接和物件的尖棱锐角直接接触，以免物件的 尖棱锐角切断钢丝。应在钢丝绳与物件的尖棱锐角接触处垫以木板或其他衬垫物。 5、压在重物下方的钢丝绳不得将一头挂在起重机的钩头上进行抽拉，容易造成重物倾 翻，同时抽出的钢丝绳会扭转变形，造成钢丝绳报废。 6、钢丝绳在使用中应避免扭结，一旦发生扭结应立即抖直， 因钢丝绳扭结受力后， 会使扭结处产生很大的弯曲应力，致使钢丝绳的承载能力和使用寿命降低。
（一）双重绕捻钢丝绳按照钢丝捻向和绳股捻向的不同可分为同向捻钢丝绳、交互 捻钢丝绳和混合捻钢丝绳三种。
1．同向捻钢丝绳 这种钢丝绳容易自旋、松散、压扁和扭结，增加工作中的麻烦，所以起重作业
中不常采用。顺绕钢丝绳有同向左捻和同向右捻两种
2．交互捻钢丝绳 由于钢丝和绳股弹性应力产生的扭转方向相反，扭转力互相抵消，不易自行松
起重用钢丝绳的选择及检验方法
起重用钢丝绳的选择及检验方法起重用钢丝绳是现代起重机械中不可或缺的重要部件之一，其质量的好坏直接关系到起重机械的安全性和使用寿命。
因此，正确选择和检验起重用钢丝绳是非常重要的。
一、起重用钢丝绳的选择1. 根据使用环境选择起重用钢丝绳的使用环境不同，其选用的材质和规格也不同。
在一般的室内环境下，可以选用普通钢丝绳，但在潮湿、腐蚀、高温等特殊环境下，应选用不锈钢丝绳、镀锌钢丝绳或镀铜钢丝绳等。
2. 根据使用要求选择起重用钢丝绳的使用要求不同，其选用的材质和规格也不同。
在重载、高速、高频率、高温、高湿度等特殊工况下，应选用高强度、高耐磨、高耐腐蚀的钢丝绳。
3. 根据起重机械类型选择不同类型的起重机械，其选用的起重用钢丝绳也不同。
例如，塔式起重机选用的钢丝绳应具有较高的强度和耐磨性，而桥式起重机选用的钢丝绳应具有较好的柔韧性和耐腐蚀性。
二、起重用钢丝绳的检验方法1. 外观检查外观检查是起重用钢丝绳检验的第一步，主要检查钢丝绳表面是否有明显的损伤、变形、裂纹、磨损等情况。
如果发现以上情况，应立即更换。
2. 直径测量直径测量是起重用钢丝绳检验的重要环节之一，主要检查钢丝绳的直径是否符合规定标准。
如果直径超过标准范围，应立即更换。
3. 张力测量张力测量是起重用钢丝绳检验的重要环节之一，主要检查钢丝绳的张力是否符合规定标准。
如果张力不足或过大，应及时调整或更换。
4. 磁粉探伤磁粉探伤是起重用钢丝绳检验的重要环节之一，主要检查钢丝绳内部是否有裂纹、断丝等情况。
如果发现以上情况，应立即更换。
5. 超声波探伤超声波探伤是起重用钢丝绳检验的重要环节之一，主要检查钢丝绳内部是否有缺陷、异物等情况。
如果发现以上情况，应立即更换。
综上所述，起重用钢丝绳的选择和检验方法是非常重要的，只有正确选择和检验起重用钢丝绳，才能保证起重机械的安全性和使用寿命。
钢丝绳选型指南(场景版)
钢丝绳选型指南（场景版）钢丝绳是一种常见的起重和吊装工具，广泛应用于建筑、矿山、港口、造船等行业。
钢丝绳的选型对于保证作业安全和效率至关重要。
本文将为您详细介绍钢丝绳的选型方法，帮助您在不同场景下选择合适的钢丝绳。
一、钢丝绳的分类钢丝绳按结构可分为以下几种：1.1线接触钢丝绳：线接触钢丝绳的绳股内钢丝呈直线排列，相邻钢丝之间留有间隙。
这种钢丝绳具有较高的柔韧性和抗挤压性能，适用于提升和牵引作业。
1.2面接触钢丝绳：面接触钢丝绳的绳股内钢丝呈面接触排列，相邻钢丝之间紧密贴合。
这种钢丝绳具有较高的强度和耐磨性能，适用于重载和高速运行的场合。
1.3线面接触钢丝绳：线面接触钢丝绳的绳股内钢丝既有线接触又有面接触排列。
这种钢丝绳综合了线接触和面接触钢丝绳的优点，具有较高的柔韧性和强度，适用于复杂多变的作业环境。
二、钢丝绳的规格和性能2.1规格：钢丝绳的规格通常由钢丝直径、绳股直径和钢丝绳直径组成。
例如，6×19S-IWR-20表示钢丝绳由6股、每股19根钢丝组成，钢丝直径为1.2mm，钢丝绳直径为20mm。
2.2性能：钢丝绳的性能主要包括强度、柔韧性、耐磨性、抗挤压性等。
不同类型的钢丝绳在性能方面有所差异，应根据实际需求进行选择。
三、钢丝绳选型方法3.1确定作业场景：首先，明确钢丝绳的使用场景，如建筑工地、矿山、港口等。
不同场景对钢丝绳的性能要求不同，需根据实际情况进行选型。
3.2计算载荷：根据作业场景，计算所需承受的最大载荷。
钢丝绳的破断拉力应大于等于计算载荷的5倍以上。
3.3选择钢丝绳类型：根据作业场景和载荷，选择合适的钢丝绳类型。
如提升和牵引作业可选用线接触钢丝绳，重载和高速运行场合可选用面接触钢丝绳。
3.4确定钢丝绳规格：根据计算载荷和钢丝绳类型，确定钢丝绳的规格。
可参考钢丝绳规格表进行选择。
3.5检验和验收：购买钢丝绳后，应对其外观、尺寸、强度等进行检验，确保符合要求。
在使用过程中，定期对钢丝绳进行检查和维护，确保作业安全。
钢丝绳规格及吊重
钢丝绳规格及吊重引言钢丝绳是一种用于承载和吊运重物的重要工具。
它由多股细钢丝编织而成，具有高强度、耐腐蚀等优点，被广泛应用于各个领域，如建筑工程、航运、挖掘机械等。
在使用钢丝绳进行吊运时，了解钢丝绳的规格及其吊重能力是至关重要的。
本文将介绍钢丝绳的常见规格和吊重能力。
常见的钢丝绳规格钢丝绳的规格通常由细钢丝的数量、直径和结构组成。
这些规格直接影响着钢丝绳的强度和承载能力。
以下是常见的钢丝绳规格：1. 6 × 7+FC：6股绞合，每股7根细钢丝，带有纤维芯。
这种规格的钢丝绳通常用于小型起重设备和悬挂装置，其直径一般在6mm至32mm之间。
2. 6 × 19+FC：6股绞合，每股19根细钢丝，带有纤维芯。
这种规格的钢丝绳适用于吊桥、起重机和铁路车辆等设备，其直径一般在8mm至36mm 之间。
3. 6 × 37+FC：6股绞合，每股37根细钢丝，带有纤维芯。
这种规格的钢丝绳广泛用于吊装起重设备、油井等场合，其直径一般在10mm至52mm 之间。
除了上述常见规格外，还有其他一些特殊的钢丝绳规格，如平行绞合、猛溅绞合等。
这些规格根据具体的使用需求和环境选择。
钢丝绳的吊重能力钢丝绳的吊重能力取决于多个因素，包括钢丝绳的规格、长度、工作环境等。
一般来说，吊重能力会根据所选用的规格不同而有所差别。
以下是钢丝绳吊重能力的一些常见标准：1.钢丝绳的承载能力是指钢丝绳可以承受的最大静态拉力。
它通常以吨或千克为单位来表示。
吊重能力取决于钢丝绳的直径和材质，一般在3吨至1000吨之间。
2.钢丝绳的工作载荷限制是指钢丝绳在使用时所允许的最大承载能力。
它是根据标准化的试验和计算方法确定的，通常在钢丝绳的细节表格中可以找到。
3.钢丝绳的安全系数是指工作载荷限制与钢丝绳实际使用时所承受的荷载之间的比值。
安全系数通常在5至8之间，这意味着钢丝绳的实际承载能力是其工作载荷限制的五到八倍。
请注意，在实际使用中，应根据具体情况选择适当的钢丝绳规格和合理的工作载荷，以确保吊运过程的安全性。
钢丝绳选购指南(参考)
钢丝绳选购指南（参考）钢丝绳是广泛应用于各种起重、牵引、固定和支撑场合的一种重要工具。
它由多股钢丝或钢缆绞合而成，具有高强度、耐磨、耐腐蚀等特点。
然而，市场上的钢丝绳品种繁多，质量参差不齐，选购时需要注意哪些方面呢？本文将为您提供一份详细的钢丝绳选购指南，帮助您选购到性价比高、质量优良的钢丝绳。
一、了解钢丝绳的分类及特点钢丝绳按绞合结构可分为单股钢丝绳、多股钢丝绳和钢缆；按钢丝表面状态可分为光面钢丝绳、镀锌钢丝绳、不锈钢钢丝绳等。
各种钢丝绳的特点如下：1.单股钢丝绳：由一股钢丝绞合而成，结构简单，强度较低，适用于轻载场合。
2.多股钢丝绳：由多股钢丝绞合而成，强度较高，柔性好，适用于重载场合。
3.钢缆：由多股钢丝绞合成缆，再由多根缆绞合成绳，具有很高的强度和耐磨性，适用于重要工程和大型设备。
4.光面钢丝绳：钢丝表面未经特殊处理，耐腐蚀性较差，适用于干燥、无腐蚀性气体环境下使用。
5.镀锌钢丝绳：钢丝表面镀有锌层，具有较好的耐腐蚀性，适用于户外及腐蚀性气体环境下使用。
6.不锈钢钢丝绳：采用不锈钢材质，具有很好的耐腐蚀性，适用于特殊环境和高要求场合。
二、明确选购钢丝绳的要求1.载荷要求：根据使用场合的载荷大小，选择合适强度等级的钢丝绳。
一般来说，起重、牵引等重载场合应选用多股钢丝绳或钢缆。
2.使用环境：考虑使用环境的特殊性，如腐蚀性、温度等，选择具有相应特性的钢丝绳，如镀锌钢丝绳、不锈钢钢丝绳等。
3.耐磨性：根据使用场合的磨损程度，选择耐磨性较好的钢丝绳，如钢缆。
4.柔韧性：根据使用场合的弯曲程度，选择柔韧性较好的钢丝绳，如多股钢丝绳。
5.安全系数：根据使用场合的安全要求，选择合适安全系数的钢丝绳。
一般来说，安全系数越高，钢丝绳的质量越好。
三、选购钢丝绳的注意事项1.查看钢丝绳的外观：合格的钢丝绳表面应光洁、均匀，无裂纹、折叠、夹杂物等缺陷。
2.检查钢丝绳的尺寸：钢丝绳的直径、长度、结构等应符合国家标准和实际使用要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
起重机用钢丝绳标准的选择.,,-’超重机用钢丝绳标准的选择陈立江苏省特种设备监督检验研究院张家港分院张家港215600 文章编号:1001—0785(2012)01—0006—03起重机用钢丝绳标准的正确选择关系到起重机的使用安全,因此在起重机制造,使用过程中应加以重视.为确保起重机安全运行,国家出台了一系列的相关标准,并对标准不断细化更新,为起重机用钢丝绳标准的正确选择提供了依据.1钢丝绳标准选择的现状钢丝绳是起升机构中的重要受力零部件,在实际使用过程中,因钢丝绳断裂造成的事故屡见不鲜.目前,部分起重机制造和使用单位在钢丝绳标准的选用上随意性很强,未引起足够的重视,很多起重机用钢丝绳选择标准不当,错误地选用了GB/T201l8_2006《一般用途钢丝绳》.有些大型起重机械制造单位在冶金起重机,防爆起重机用钢丝绳也没有选用GB8918--2006《重要用途钢丝绳》, 而选用了GB/T20118—2006《一般用途钢丝绳》. 2钢丝绳标准选择的依据1)起重机钢丝绳的选择应遵循TSGQo002—2008《起重机械安全技术监察规程一桥式起重机》的有关规定.规程指出:钢丝绳应当符合GB8918--2006《重要用途钢丝绳》和GB6067--2010 《起重机械安全规程》的要求;2)GB6067--2010《起重机械安全规程》中指出,吊运熔融金属或炽热金属的钢丝绳,应选用性能不低于GB8918--2006规定的钢丝绳;3)起重机钢丝绳的选择应遵循GB/T381l一2008《起重机设计规范》中的有关规定.标准指出:起重机用钢丝绳应符合GB/T20118h_2006《一般用途钢丝绳》的要求,优先采用线接触型钢丝绳.当起重机进行危险物品装卸作业(如吊运液态熔融金属,高放射性或高腐蚀性物品等),或吊运大件物品,重要设备,且起重机的使用对人身安全及可靠性有较高要求时,应采用GB8918一——6——2006《重要用途钢丝绳》中规定的钢丝绳;4)JB/T5897--2006《防爆桥式起重机》中规定,钢丝绳应选用GB8918--2006《重要用途钢丝绳》中的类型和规格;5)JB/T7688.1《冶金起重机技术条件》第1部分通用要求中推荐选用性能不低于GB8918—2006规定的钢丝绳,优先采用线接触型钢丝绳;,GB/T18224--2008《桥式抓斗卸船机安全规程中规定,卸船机选用钢丝绳应符合GB8918--2006和设计要求的规定,并应有产品检验合格证;7)GB/T14405--1993,GB/T14406--1993中《通用桥式起重机》,首选GB8918--2006,其次选用GB11一1974..(已作废);8)GB/T17495--2009《门座起重机》中规定,钢丝绳及接头应符合GB6067--2010的规定.钢丝绳型号应符合GB8918--2006规定并禁止接长使用;9)10055--2007《施工升降机安全规程》中规定,钢丝绳的选用应符合GB/T8918--2006的规定;l0)GB9462--1999《塔式起重机技术条件》,钢丝绳应符合GB8918--2006的规定;11)GB/T24811.1_2009《起重机和起重机械钢丝绳的选择》第1部分:总则中规定:各种起重机所选用的钢丝绳应符合ISO2408:2004 《一般用途钢丝绳最低要求》的规定.允许选择ISO2408:2004未规定的钢丝绳,钢丝绳供应商应向用户提供与机构设计,设备使用和维护有关的钢丝绳强度,性能等技术文件.3钢丝绳标准的区别起重机用钢丝绳标准的演变过程,GB/T89l8—1996《钢丝绳》从实施之日起,同时代替GB1l02—1974,YB829--1979,GB8918--1988标准.GB 8918—2006《重要用途钢丝绳》,GB/T20118--2006 《起重运输机械》2012(1)《一般用途钢丝绳》,GB/T201190O6《平衡用扁钢丝绳》分别代替了GB/T8918--1996的相应部分.下面对起重机用GB/T20118006《一般用途钢丝绳》和GB8918--2006《重要用途钢丝绳》2标准的适用范围,结构类别,原材料,技术要求方面进行比较.1)GB8918--2006适用范围:矿井提升,高炉卷扬,大型浇铸,石油钻井,大型吊装,繁忙起重,索道,地面缆车,船舶和海上设施等用途的圆股及异形股钢丝绳.GB/T20118006适用范围:机械,建筑,船舶,渔业,林业,矿井,货运索道等使用的各种圆股钢丝绳.2)GB8918--2006结构类别:钢丝绳断面结构均为多股钢丝绳,根据股形状分为圆股钢丝绳和异形钢丝绳2类;股的结构形式均为线接触型. GB/T20118_2006结构类别:钢丝绳断面结构有单股钢丝绳和多股钢丝绳2类;股的结构形式分点接触和线接触型2种.3)GB8918--2006原材料:制绳用钢丝应符合GB8919--2006要求的重要用途钢丝.GB/T20118-2006原材料:制绳用钢丝为符合GB8919--2006要求的一般用途钢丝.4)GB8918--2006技术要求:①钢丝接续时,要求应用对焊连接.股在同一次捻制中,各连接点在股内的距离不得小于10m.②钢丝绳直径D 为8～64mm,其直径偏差:圆股(0～5%)D,异形股(0—6%)D,钢丝绳不圆度≤4%D.GB/T20118-2006技术要求:①接续钢丝时,直径D>0.6mm的钢丝应用对焊连接,直径D≤0.6mm的钢丝可用插接连接.股在同一次捻制中,各连接点在股内的距离不得小于5m.②钢丝绳公称直径D范围为0.6～60mm,其直径偏差要求为:0.6mm≤D.<4mm时,偏差≤8%D;4mm≤D<6mm时,偏差≤7%D;6mm≤D<8mm时,偏差≤6%D;D≥8mm时有2种情况,对股全部为钢丝的钢丝绳要求其直径偏差≤6%D,对带纤维股芯钢丝绳要求其直径偏差≤7%D;对于D>18mm的钢丝绳其不圆度的要求:对股全部为钢丝的钢丝绳要求其不圆度偏差44%D,对带纤维股芯钢丝绳要求其直径偏差≤6%D.5)GB8918--2006钢丝公称直径:直径范围《起重运输机械》2012(1)为0.6～4.4mm,其实测直径应符合GB8919—2006的有关规定.,GB/T201l8006钢丝公称直径:直径范围为0.54.4mm,其实测直径应符合GB8919—2006的有关规定,但允许有超过测量钢丝数3%韵钢丝超出上述规定而不能超出该规定的50%.6)GB8918--2006钢丝公称抗拉强度分别为570MPa,1670MPa,1770MPa,1870MPa,1960MPa,这些数值是钢丝抗拉强度的下限,上限等于下限与相应钢丝的强度允差之和.GB/T20118—2006钢丝公称抗拉强度分别为1470MPa,1570MPa,1670MPa,1770MPa,1870MPa,1960MPa,2160MPa为钢丝公称抗拉强度的上限.7)GB8918--2006钢丝最小反复弯曲次数在各种参数相同情况下除个别与GB/T20118---2006要求相同外,其余多高于GB/T20118—20o6要求次数. 8)GB8918--2006钢丝最小扭转次数高于GB/T201l8—_2O06要求的次数.9)GB89182006镀锌重量在相同直径,相同级别要求下,重量大于GB/T20118—20o6要求.’将GB/T20118—2006与GB8918--2006相比较,可以看出钢丝绳不同点和区别,GB89l8—2006的适用范围较具体,对原材料的质量要求更高,制造要求,制造精度更加严格,保证了更好的力学性能.4钢丝绳标准选择的方法在起重机用钢丝绳标准选择时,应按照现行相关规范,标准来选择,如果选择钢丝绳标准出现问题,将会造成重大的安全事故和不必要的经济损失.从前述例举的标准可以看出,国家在制定相关起重机规范,标准时,大多选用了GB8918--2006《重要用途钢丝绳》,说明起重机用钢丝绳的重要性.其中TSGQOOO2--2oo8《起重机械安全技术监察规程一桥式起重机》引用了GB 8918--2006《重要用途钢丝绳》标准,而被TSG 引用后的标准(条款)构成了TSG的组成部分,都是强制性要求.标准(或其条款)被合同约定,就成为强制性要求,包括ISO,IEC标准以及国外标准ASME,FEM,EN等.相关起重机标准对钢丝绳标准选用未明确的,当起重机进行危险物品装卸作业或吊运大件物品, ——1——重要设备,且起重机的使用对人身安全及可靠性有较高要求时,应选用GB8918--2006《重要用途钢丝绳》中规定的钢丝绳;当起重机作一般用途, 普通环境,较安全场合使用时,可选用GB/T 20118_2006《一般用途钢丝绳》中规定的钢丝绳.起重机应优先采用线接触型钢丝绳,起重机起升机构和非平衡变幅机构不应使用接长的钢丝绳;如吊运熔融或炽热金属的钢丝绳,应采用石棉绳芯或金属股芯等耐高温的重要用途钢丝绳;当选用线接触钢丝绳时,对起升高度大,吊钩组钢丝绳倍率很小的港口装卸用起重机或塔式起重机宜采用阻旋转钢丝绳;当钢丝绳在腐蚀性较大的环境中工作时,应采用镀锌钢丝绳.5结束语对起重机用钢丝绳标准的正确选择提供了相关规范,标准作为依据,从GB/T20118_2006《一般用途钢丝绳》和GB8918--2006《重要用途钢丝绳》的适用范围,结构类别,原材料,技术要求方面进行比较,从而得出钢丝绳的不同点和区别,表明起重机用钢丝绳标准正确选择有其必要性.正确选择起重机用钢丝绳,使起重机械的安全性能得到根本保证,防止起重机钢丝绳事故发生,确保起重机安全运行.参考文献[1]TSGQ0002--2008起重机械安全技术监察规程一桥式起重机[s].[2]GB/T3811—2008起重机设计规范[S].[3]GB6067--2010起重机械安全规程[s].[4]GB8918--2006重要用途钢丝绳fs].[5]GB/T201l8—2o06一般用途钢丝绳[s].[6]GB/T24811.1起重机和起重机械钢丝绳的选择[s].[7]JB/T5897--2006防爆桥式起重机[s].[8]JB/T7688.1—2008冶金起重机技术条件[s].[9]GB/T18224--2008桥式抓斗卸船机安全规程[s].作者:陈立地址:江苏省张家港市长安北路258号邮编:215600收稿日期:2011—09—16斗轮堆取料机在头部激振下的动态响应王俊华张光宇高翔孔涛华电重工装备有限公司上海技术中心上海200122摘要:分析斗轮堆取料机的实际工程特点,对其进行有限元建模并进行模态和谐响应分析,以了解斗轮堆取料机轮斗头部在滚筒或斗轮激振力作用下垂直方向的动态特性.关键词:斗轮堆取料机;模态;谐响应;激振中图分类号:U653.928.5文献标识码:A文章编号:1001—0785(2012)01—0008—03Abstract:Thisarticleanalyzestheactualoperationcharacteristicsofbucketw heelstacker/reclaimer,conduc~finite elementmodelingandmodalharmonicresponseanalysis,tounde~tandtheve rticaldynamiccharacteristicsoftheheadofbucketwhealstaeker/reclaimerunderrotarydrumorbucketwheelshockexcit ation.Keywords:bucketwheelstackcr/reclaimer;mode;harmonicresponse;shoc kexcitation斗轮堆取料机(简称斗轮机)广泛用于电厂,码头,钢厂,矿山等,是高效的散状物料连续运输设备¨,可实现产地料场,中转料场和消耗地料场的连续装卸,通过轮斗机构和带式输送机机构将料场与前后环节衔接.一8一使用时,轮斗机构的取料动作和带式输送机头部滚筒的转动都会产生激振力,可能给整个钢结构带来振动.使用经验证明,斗轮机头部的垂向振动是其运行过程中的振动问题之一.因此,利用有效的分析方法得出准确结论,对设计中避《起重运输机械>20l2(1)。
