第11章整流滤波及稳压电路
整流滤波与稳压电路实验报告
整流滤波与稳压电路实验报告整流滤波与稳压电路实验报告一、引言电子技术在现代社会中起着重要的作用，而电路是电子技术的基础。
在电路实验中，整流滤波与稳压电路是常见的实验内容。
本实验旨在通过实际操作，探索整流滤波与稳压电路的原理和应用。
二、实验目的1. 了解整流滤波电路的原理和特点；2. 掌握稳压电路的原理和设计方法；3. 实际搭建整流滤波与稳压电路，观察电路的输出特性。
三、实验原理1. 整流滤波电路整流滤波电路是将交流电转换为直流电的电路。
在实验中常用的整流电路有单相半波整流电路和单相全波整流电路。
半波整流电路只能利用交流电的一半周期，而全波整流电路则能利用交流电的整个周期。
为了减小输出波形中的纹波，需要加入滤波电路，常用的滤波电路有电容滤波电路和电感滤波电路。
2. 稳压电路稳压电路是在输入电压变化时，通过控制电路元件的导通和截止，使输出电压保持稳定的电路。
常见的稳压电路有简单稳压电路、Zener稳压电路和集成稳压电路。
其中，简单稳压电路通过二极管的正向压降来稳定输出电压，Zener稳压电路则利用Zener二极管的反向击穿特性来实现稳压。
四、实验步骤1. 整流滤波电路实验步骤：（1）搭建单相半波整流电路，连接电源和负载电阻；（2）观察输出电压波形，记录纹波电压的大小；（3）在输出端并联适当容量的电容，搭建电容滤波电路；（4）观察滤波后的输出电压波形，记录纹波电压的大小。
2. 稳压电路实验步骤：（1）搭建简单稳压电路，将Zener二极管与负载电阻串联；（2）调节输入电压，观察输出电压的稳定性；（3）更换Zener二极管，观察输出电压的变化；（4）搭建集成稳压电路，观察其输出电压的稳定性。
五、实验结果与分析1. 整流滤波电路实验结果：（1）单相半波整流电路输出的纹波电压较大，波形不稳定；（2）加入电容滤波电路后，输出电压波形更加平滑，纹波电压减小。
2. 稳压电路实验结果：（1）简单稳压电路能够在一定范围内稳定输出电压；（2）更换Zener二极管后，输出电压发生变化；（3）集成稳压电路输出电压稳定性较好。
整流、滤波和稳压电路
整流、滤波和稳压电路滤波电路交流电经过二极管整流之后，方向单一了，但是大小（电流强度）还是处在不断地变化之中。
这种脉动直流一般是不能直接用来给无线电装供电的。
要把脉动直流变成波形平滑的直流，还需要再做一番“填平取齐”的工作，这便是滤波。
换句话说，滤波的任务，就是把整流器输出电压中的波动成分尽可能地减小，改造成接近恒稳的直流电。
一、电容滤波电容器是一个储存电能的仓库。
在电路中，当有电压加到电容器两端的时候，便对电容器充电，把电能储存在电容器中；当外加电压失去（或降低）之后，电容器将把储存的电能再放出来。
充电的时候，电容器两端的电压逐渐升高，直到接近充电电压；放电的时候，电容器两端的电压逐渐降低，直到完全消失。
电容器的容量越大，负载电阻值越大，充电和放电所需要的时间越长。
这种电容带两端电压不能突变的特性，正好可以用来承担滤波的任务。
图5-9是最简单的电容滤波电路，电容器与负载电阻并联，接在整流器后面，下面以图5-9（a）所示半波整施情况说明电容滤波的工作过程。
在二极管导通期间，e2 向负载电阻R fz提供电流的同时，向电容器C充电，一直充到最大值。
e2 达到最大值以后逐渐下降；而电容器两端电压不能突然变化，仍然保持较高电压。
这时，D受反向电压，不能导通，于是Uc便通过负载电阻R fz放电。
由于C和R fz较大，放电速度很慢，在e2 下降期间里，电容器C上的电压降得不多。
当e2 下一个周期来到并升高到大于Uc时，又再次对电容器充电。
如此重复，电容器C两端（即负载电阻R fz：两端）便保持了一个较平稳的电压，在波形图上呈现出比较平滑的波形。
图5-10（a）（b）中分别示出半波整流和全波整流时电容滤波前后的输出波形。
显然，电容量越大，滤波效果越好，输出波形越趋于平滑，输出电压也越高。
但是，电容量达到一定值以后，再加大电容量对提高滤波效果已无明显作用。
通常应根据负载电用和输出电说的大小选择最佳电容量。
表5-2 中所列滤波电容器容量和输出电流的关系，可供参考。

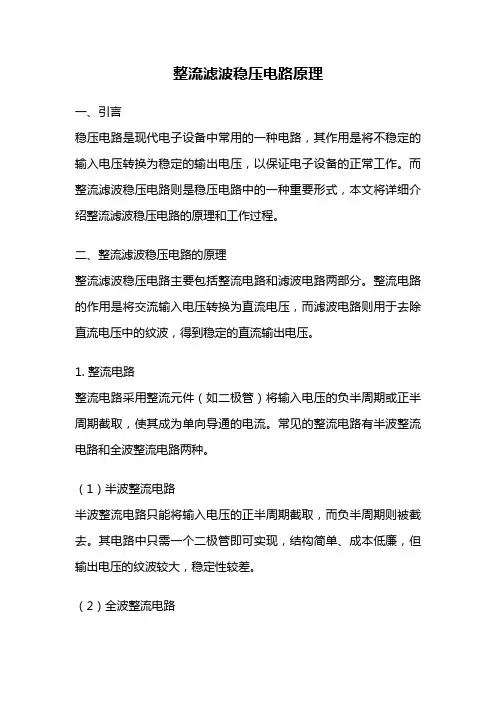

整流滤波稳压电路原理
整流滤波稳压电路原理一、引言稳压电路是现代电子设备中常用的一种电路，其作用是将不稳定的输入电压转换为稳定的输出电压，以保证电子设备的正常工作。
而整流滤波稳压电路则是稳压电路中的一种重要形式，本文将详细介绍整流滤波稳压电路的原理和工作过程。
二、整流滤波稳压电路的原理整流滤波稳压电路主要包括整流电路和滤波电路两部分。
整流电路的作用是将交流输入电压转换为直流电压，而滤波电路则用于去除直流电压中的纹波，得到稳定的直流输出电压。
1. 整流电路整流电路采用整流元件（如二极管）将输入电压的负半周期或正半周期截取，使其成为单向导通的电流。
常见的整流电路有半波整流电路和全波整流电路两种。
（1）半波整流电路半波整流电路只能将输入电压的正半周期截取，而负半周期则被截去。
其电路中只需一个二极管即可实现，结构简单、成本低廉，但输出电压的纹波较大，稳定性较差。
（2）全波整流电路全波整流电路能够将输入电压的正半周期和负半周期均截取。
其电路中一般采用两个二极管，实现了电流的双向导通。
相比半波整流电路，全波整流电路的输出电压波动较小，稳定性较好。
2. 滤波电路滤波电路的作用是将整流后的直流电压中的纹波去除，得到稳定的直流输出电压。
常见的滤波电路有电容滤波电路和电感滤波电路两种。
（1）电容滤波电路电容滤波电路通过在电路中串联一个电容器，将纹波电压的高频成分通过电容器绕过，从而实现对纹波的滤波作用。
电容滤波电路具有结构简单、成本低廉的优点，但对于低频纹波的滤波效果较差。
（2）电感滤波电路电感滤波电路通过在电路中串联一个电感元件，利用电感元件的自感性质，将纹波电压的低频成分通过电感元件绕过，从而实现对纹波的滤波作用。
电感滤波电路对于低频纹波的滤波效果较好，但结构复杂、成本较高。
三、整流滤波稳压电路的工作过程整流滤波稳压电路的工作过程如下：1. 输入电压经过整流电路，将交流电压转换为直流电压。
2. 直流电压经过滤波电路，去除直流电压中的纹波成分。
整流滤波与并联稳压电路
实验2.5 整流、滤波与稳压电路一、实验目的1、掌握单相半波、全波、桥式整流电路的工作原理及测量方法。
2、观察了解电容滤波作用及测量方法。
3、了解稳压二极管的稳压作用。
二、实验原理整流是把交流电变成单向脉动直流电的过程，整流的基本器件是整流二极管。
利用其单向导电性即可把交流电转换成直流电。
半波整流和桥式整流电路分别如图2.5.1和图2.5.2所示。
在图2.5.1中，经过半波整流后负载上得的直流电压为(K打开时) UL =0.45U2(其中U2为副边电压的有效值)。
在图2.5.2中，经过桥式整流后负载（R + RL ）上的得到的直流电压为（K1、K2同时打开时）U34=0.9U2。
在图2.5.2中，滤波作用则是降低输出电压中的脉动成分，得到较为理想的直流电源，常用的滤波电路有C型、π型和T型。
对于桥式整流C型滤波（合上开关K1），结构简单，其输出电压为 U34≈1.2U2。
R L15V220V U2KU L图9-115V220V图9-2D1D3 D4D2K1 K2U Z R L1KC D w①②③④⑤⑥~470μFRU LU2图2.5.1 半波整流电路图图2.5.2 桥式整流电路图141在图2.5.1中，半波整流C型滤波（合上开关K）其输出电压 UL U2。
经电容滤波后,输出电压的纹波减小,直流分量得到提高。
在图2.5.2中R为限流电阻，其作用是通过调节自身的压降来保持输出电压的基本不变。
Dw为稳压二极管，它是利用其反向击穿的伏安特性来实现稳压的（可参考教材中有关内容）。
若合上K1、K2时，UL=UZ(UZ为稳压二极管的稳压值)。
三、实验设备1、模拟电路实验箱一套2、示波器一台3、数字万用表一块四、实验任务及步骤按表2.5.1所规定的顺序及内容，用万用表电压档（AC或DC）测量有关电压，并用双踪示波器观察有关波形，按实验电路图2.5.2连线。
表2.5.1142五、实验报告要求1.根据所测得的电源电压U12，分别用理论公式计算出相关的U34与U56，并与实测结果进行比较。
整流滤波与稳压电路
物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电.整流电路由整流器件组成。
滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。
滤波电路直接接在整流电路后面，通常由电容器，电感器和电阻器按照一定的方式组合而成.作用是把脉动的直流电变为平滑的直流电供给负载.稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。
直流电源的方框图如图1所示。
滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。
电容器C对直流开路,对交流阻抗小，所以CL对直流阻抗小,对交流阻抗大，因此L 应与负载串联.经过滤波电路后,既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数,改善了直流电压的质量。
一、实验目的1。
了解整流、滤波电路的作用．２。
进一步熟悉示波器的使用.3。
观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。
二、实验原理为方便分析,把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大.电容器在电路中有储存和释放能量的作用,电源供给的电压升高时,它把部分能量储存起来,而当电源电压降低时,就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。
1。
单相半波整流电路电路如图2所示。
设在输入交流电压正半周：A端为正、Ｂ端为负,二极管因承受正向电压而导通,电流I L通路是A-Ｖ1—RＬ－B。
忽略二极管正向压降时,输入电压全部加在负载R L上。
在输入交流电压负半周:B端为正、A端为负,二极管因承受反向电压而截止。
输入电压几乎全部降落在二极管V上，负载ＲＬ上电压基本为零。
图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止，以后周期重复上述过程.2.单相桥式整流电路电路如图３所示。
设在输入交流电压正半周：A端为正、B端为负，即Ａ点电位高于B点电位。
电工电子技术与技能第3版 第11章 整流、滤波及稳压电路
图 11-10 稳压管稳压电路
【工作原理】 在稳压二极管所组成的稳压电路中，利用稳压管所起 的电流调节作用，通过限流电阻R上电压或电流的变化进行补偿，从而达 到稳压的目的。限流电阻R是必不可少的元件，它即限制稳压管中的电流 ，保证使其正常工作，防止因过热而损坏，又与稳压管相配合达到稳压 的目的。一般情况下，在电路中如果有稳压管存在，就必然有与之匹配 的限流电阻。
图 11-9 常见复式滤波电路
第11章 整流、滤波及稳压电路
11.3 稳压电路
12.3.1 稳压管稳压电路
【电路结构】由稳压二 极管DZ和限流电阻R所组成 的稳压电路是一种最简单直 流稳压电源，如图11-10中 虚线框内所示，其输入电压 UI是整流滤波后的电压，输 出电压UO就是稳压管的稳 定电压UZ，RL是负载电阻。
图11-9b所示为LCπ型滤波电路，这种滤波电路是在电容滤波的基础上再加 一级LC滤波电路构成，使负载输出电压更加平滑。
由于LCπ型滤波电路带有铁芯的电感线圈体积大，价格也高，因此，当负 载电流较小时，常用小电阻R代替电感L，以减小电路的体积和重量。构成如图 11-9c所示的RCπ型滤波电路，只要适当选择R和C2参数，在负载两端可以获得 脉动极小的直流电压。在收音机和录音机中的电源滤波电路中，就经常采用 RCπ型滤波电路。
图11-7 电容滤波电路及波形
ቤተ መጻሕፍቲ ባይዱ
I第0 11章 整流、滤波及稳压电路
【工作原理】 电容滤波是利用电容的充、放电作用，使输出电压趋I0 于
平滑的。如图11-7a所示，当整流电路输出电压ui比电容两端 电压uc高时，电源电流一路经过负载RL ，另一路对电容C快 速充电储能，如图11-7b中曲线ab段。当ui < uc时，电容通过 负载RL放电，且uc的下降速度远小于u2的下降速度，如图116b中曲线bd段， 当下一次出现ui > uc时，电源再次对电容C 快速充电储能，重复上述过程，使负载获得如图11-7b中实线 部分所示平滑的输出电压uo，实现滤波功能。
整流滤波和稳压电路
整流、滤波和稳压电路第一节整流电路电力网供给用户的是交流电，而各类无线电装置需要用直流电。
整流，确实是把交流电变成直流电的进程。
利用具有单向导电特性的器件，能够把方向和大小交变的电流变换为直流电。
下面介绍利用晶体二极管组成的各类整流电路。
一、半波整流电路图5-一、是一种最简单的整流电路。
它由电源变压器B、整流二极管D和负载电阻R fz，组成。
变压器把市电电压（多为220伏）变换为所需要的交变电压e2，D再把交流电变换为脉动直流电。
下面从图5-2的波形图上看着二极管是如何整流的。
变压器砍级电压e2，是一个方向和大小都随时刻转变的正弦波电压，它的波形如图5-2（a）所示。
在0～K时刻内，e2为正半周即变压器上端为正下端为负。
现在二极管经受正向电压面导通，e2通过它加在负载电阻R fz上，在π～2π时刻内，e2为负半周，变压器次级下端为正，上端为负。
这时D经受反向电压，不导通，R fz，上无电压。
在π～2π时刻内，重复0～π时刻的进程，而在3π～4π时刻内，又重复π～2π时刻的进程…如此反复下去，交流电的负半周就被"削"掉了，只有正半周通过R fz，在R fz上取得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，可是，负载电压U sc。
和负载电流的大小还随时刻而转变，因此，通常称它为脉动直流。
这种除去半周、图下半周的整流方式，叫半波整流。
不难看出，半波整说是以"捐躯"一半交流为代价而换取整流成效的，电流畅用率很低（计算说明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压U sc =）因此经常使用在高电压、小电流的场合，而在一样无线电装置中很少采纳。
二、全波整流电路若是把整流电路的结构作一些调整，能够取得一种能充分利用电能的全波整流电路。
图5-3 是全波整流电路的电原理图。
全波整流电路，能够看做是由两个半波整流电路组合成的。
变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a、e2b，组成e2a、D一、R fz与e2b、D2、R fz，两个通电回路。
电工学II——直流稳压电源(11章)
Uo 2U
4. 电容滤波电路的特点 (2) 流过二极管瞬时电流很大 RLC 越大 Uo越高负载电流的平均值越大 ; 整流管 导电时间越短 iD的峰值电流越大
11.2 滤波器
交流 电压
整流
脉动 直流电压
滤波
直流 电压
滤波电路利用储能元件电容两端的电压(或通过电感中的电 流)不能突变的特性, 达到平滑输出电压波形的目的。
方法：将电容与负载RL并联，或电感与负载RL串联。
L
C
RL
RL
（1）电容滤波器
1. 电路结构（半波整流滤波电路）
3. 工作波形
a + u –
IOM =200mA URWM =50V
例： 有一单相桥式整流滤波电路，已知交流电源频率 f=50Hz， 负载电阻 RL = 200，要求直流输出电压Uo=30V，选择整流 二极管及滤波电容器。
解：2. 选择滤波电容器 取 RLC = 3 T/2 ~
+ u –
+
C RL
+ uo –
1 50 RLC 3 0.03 S 2 已知RL = 50
滤波
有波纹的 直流电压
稳压
直流 电压
（1）稳压管稳压电路
IR + u – R
电流电阻R 限流调压 IO
当电源波动或负载电流的 变化引起Uo变化时(注意Uo
+ + C UI –
Iz
DZ RL
&#Uo Uz Iz IR = (Iz + Io) UR = IR R
整流滤波与并联稳压电路实验心得
整流滤波与并联稳压电路实验心得整流滤波与并联稳压电路是电子电路中常见的基础电路,在实际应用中发挥着重要的作用。
本文将介绍这两种电路的实验心得,并阐述它们在电路设计和实验测试中的注意事项。
正文:1. 整流滤波电路实验心得整流滤波电路是电路中最基本的电路之一,用于将高电压转换为低电压,以便于在电子设备中使用。
在整流滤波电路实验中,我们需要掌握以下几个方面的知识和技巧:(1)了解电路原理:整流滤波电路的原理是通过对电路中的电流和电压进行调节,使得输入信号得以被稳定地输出。
在实验中,我们需要理解电路中的各个元件的作用和相互关系,以便更好地设计电路。
(2)选择合适的电路元件:在实验中,我们需要选择合适的电路元件,如二极管、晶体管、电容和电感等,以保证电路的稳定性和可靠性。
(3)掌握电路仿真工具:在实验中,我们需要用到电路仿真工具,如MATLAB等,以模拟电路的真实行为,并进行实验测试。
(4)注意电路参数调节:在实验中,我们需要对电路的参数进行调整,如二极管的正向电压、晶体管的放大倍数等,以保证电路的稳定性和可靠性。
2. 并联稳压电路实验心得并联稳压电路是电路中常用的一种稳压电路,用于稳定输出电压。
在并联稳压电路实验中,我们需要掌握以下几个方面的知识和技巧:(1)了解电路原理:并联稳压电路的原理是通过并联的稳压二极管和稳压电阻来调节输出电压。
在实验中,我们需要理解电路中的各个元件的作用和相互关系,以便更好地设计电路。
(2)选择合适的电路元件:在实验中,我们需要选择合适的电路元件,如二极管、晶体管、电容和电感等,以保证电路的稳定性和可靠性。
(3)掌握电路仿真工具:在实验中,我们需要用到电路仿真工具,如MATLAB等,以模拟电路的真实行为,并进行实验测试。
(4)注意电路参数调节:在实验中,我们需要对电路的参数进行调整,如稳压二极管的正向电压、稳压电阻的阻值等,以保证电路的稳定性和可靠性。
拓展:在实验中,我们还需要注意以下几个方面:(1)注意电路的连接方式:在实验中,我们需要按照正确的连接方式将电路元件连接在一起,以确保电路的稳定性和可靠性。
整流滤波与稳压电路实验报告
整流滤波与稳压电路实验报告实验目的：1. 了解整流滤波电路的基本原理和实现方法；2. 掌握稳压电路的基本工作原理和调试方法。
实验原理：整流滤波电路是由整流电路和滤波电路组成。
整流电路能将交流信号转换为单向脉动的直流信号，滤波电路能将脉动的直流信号滤掉其中的杂波，使输出端的电压更加稳定。
整流滤波电路常用于直流电源的设计和制作。
稳压电路是通过反馈控制方式来保持输出端电压不变的电路。
当负载电流变化时，稳压电路能够及时调整输出电压，使电路始终处于稳定的工作状态。
实验内容：本次实验需要设计和制作一个整流滤波电路和一个稳压电路。
整流滤波电路需要使用二极管作为整流器，并且需要使用电容等元件来实现滤波功能。
稳压电路需要使用稳压二极管和电阻来实现电压调节功能。
同时，需要对电路进行合理的焊接和布线，并对电路进行正确的调试和测试。
实验步骤：1. 根据实验要求选购所需元件和工具。
2. 按照电路原理图进行电路的布局和焊接。
3. 接通电源，使用万用表进行电路的基本测试。
4. 进行整流滤波电路的调试和测试，并记录测试数据。
5. 进行稳压电路的调试和测试，并记录测试数据。
6. 对实验结果进行分析和总结。
实验结果：在本次实验中，我们成功设计和制作了一个整流滤波电路和一个稳压电路。
经过调试和测试，整流滤波电路的输出电压为12V，稳定度较高；稳压电路的输出电压为5V，也拥有较好的稳定性。
实验结果表明，整流滤波电路和稳压电路具有良好的性能表现和实用价值。
实验结论：整流滤波电路和稳压电路是电子电路中常用的两种电路。
本次实验通过设计和制作这两种电路，使我们更加深入地了解了这两种电路的基本原理和实现方式，并掌握了相应的调试方法。
同时，实验结果还表明，整流滤波电路和稳压电路在实际工程应用中具有重要的作用。
整流、滤波、稳流、稳压电路工作原理;
一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。
其工作原理主要通过二极管的导通和截止来实现。
在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。
这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。
二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。
其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。
在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。
三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。
其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。
四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。
其工作原理主要包括串联稳压和并联稳压两种方式。
串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。
五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。
在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。
对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。
六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。
1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。
电路与模拟电子技术原理第11章1线性电源课件.ppt
放电时间常数RLC的值越大，电容C放电 越慢，负载RL上所得到的输出电压越平 滑，电容滤波的效果越好。
14:29:11
13
2．复合滤波电路
同时利用电容器抑制电压波动，和电 感器抑制电流波动
14:29:11
14
RC滤波电路
由于电感体积较大，常用电阻代替
电容滤波电路用得最为广泛。
45
线性稳压电源的调整能力有限（续）
线性稳压电源的调整能力依赖于调整 管等效电阻RT3的改变，如果输入电压 的波动太大，将超过调整管的调整能 力。
14:29:11
46
线性稳压电源的损耗大
由 之于间R的T电3实阻际R上ce，是调整管T3集电极与发射极 对于一个工作在线性放大区的晶体管而言，
无 不论可如能何太R小ce。也不会太小，所以RT3的阻值也
空载（负载开路，即RL＝∞）时最大 重载（RLC＝0 ）时最小
14:29:11
17
全波整流、电容滤波电路的参数
滤波电路的放电时间常数不能太小，
通常取
RLC
(3
~ 5)T 2
其中T为电网周期，并用下式来估算输 出电压的平均值
U o 1.2U i
14:29:11
18
添加降压变压器
如果把整流电路直接接到220V、50Hz 的单相交流电上，在滤波电路的输出 端将获得264V的直流电压，这个电压 显然太高了，必须把它降下来。
单纯依靠稳压管显然不能满足实际需 要，为了获得更多等级的直流电压， 应考虑能否利用负反馈放大电路来实 现直流稳压的要求。
14:29:11
28
思考的起点：负反馈
首先画出负反馈框图如图11-12(a)所示， 我们需要使用这种思路去实现一个能 够输出稳定直流电压的电路
详解整流、滤波、稳压电路
整流、滤波、稳压电路看不懂你砍我好久的电路原理说明，终于能够看懂整流滤波稳压电路了，分享一下。
一、整流与滤波电路整流电路的任务是利用二极管的单向导电性，把正、负交变的50Hz电网电压变成单方向脉动的直流电压。
整流电路只是将交流电变换为单方向的脉动电压和电流，由于后者含有较大的交流成分，通常还需在整流电路的输出端接入滤波电路，以滤除交流分量，从而得到平滑的直流电压。
由波形可知：1.开关S打开时，电容两端电压为变压器付边的最大值。
2 .开关S闭合，即为电容滤波电阻负载，当变压器付边电压大于电容上电压时，电容充电，输出电压升高，当时电容放电，输出下降。
如此充电快，放电慢的不断反复，在负载上将得到比较平滑的输出电压。
当负载电阻越大时，放电越慢，纹波电压越小，负载电阻小时，放电快，纹波大，而且输出电压低。
为此有三种情况下的输出电压估算值：1)电容滤波，负载开路时。
2)无电容滤波，电阻负载时，输出电压平均值为：。
3)电容滤波，电阻负载时通常用下式进行估算，通常按估算。
为确保二极管安全工作，要求：不同电子设备要求其电源电压的平滑程度不同，为此可采用不同的滤波电路。
常见的有电容滤波、电感滤波和复式滤波电路(两个或两个以上滤波元件组成)。
二、线性串联型稳压电路整流滤波后的电压是不稳压的，在电网电压或负载变化时，该电压都会产生变化，而且纹波电压又大。
所以，整流滤波后，还须经过稳压电路，才能使输出电压在一定的范围内稳定不变。
1.稳压电路(电源)的主要性能指标输出的稳定电压值Vo，最大输出电流Imax，输出纹波电压V～，稳压系数(电压调整率)，该值越小，稳定性越好。
输出电阻(内阻)，，内阻越小越好。
2.串联型稳压电路的基本结构基本思路：串联型：当输入电压(VI)改变时，能自动调节(VCE)电压的大小，使输出电压(Vo)保持恒定。
例如：VI↑→Vo↑→经取样和放大电路后→IB↓→VCE↑→Vo↓串联型稳压电路基本结构：VI是整流滤波后的电压，T为调整管，A为比较放大电路，VREF为基准电压，它由稳压管Dz与限流电阻R构成。
整流滤波与与稳压电路实验报告
整流滤波与与稳压电路实验报告整流滤波稳压电路实验实训三整流滤波电路及稳压管电路一、实训的目的1．掌握单相桥式整流电路的应用2．掌握电容滤波电路的特性3．掌握稳压管稳压的应用和测试二、实训电路三、实训内容与步骤1. 整流电路（1）按图14-1连接好实训电路，不加滤波电容，取RL=240?，将实训台上AC220V交流电源用实训连接线和DDZ-21上变压器的220 V输入端相连接，低压交流电源14V连接到实训电路的输入端。
（2）打开电源开关，用直流电压表测UL，并与理论计算值相比较。
（3）用示波器分别观察U2和UL的波形，并绘制其波形图。
2.滤波电路（1）按图14-1连接好实训电路，取RL=240?，C=470uF，将实训台上低压交流电源14V连接到实训电路的输入端。
（2）打开电源开关，用直流电压表测UL，并与理论计算值相比较。
（3）用示波器分别观察U2和UL的波形，并绘制其波形图。
3.稳压二极管稳压电路（1）按图14-2连接好实训电路，取RL=240?，C=470uF，整流电路同图1实训电路，将实训台上低压交流电源10V连接到实训电路的输入端。
（2）打开电源开关，用直流电压表测稳压二极管两端电压。
（3）将240?的电阻换成120?+1k电位器，改变电位器的阻值，在测量稳压管两端电压，看稳压二极管两端电压变化情况，根据稳压二极管的工作原理说明上述现象。
四、实训总结1.改接电路，必须切断交流电源。
2.总结整流、滤波电路特点。
3.总结稳压管稳压电路的特性。
篇二：整流滤波电路实验报告整流滤波电路实验报告姓名：XXX 学号：5702112116 座号：11 时间：第六周星期4一、实验目的1、研究半波整流电路、全波桥式整流电路。
2、电容滤波电路，观察滤波器在半波和全波整流电路中的滤波效果。
3、整流滤波电路输出脉动电压的峰值。
4、初步掌握示波器显示与测量的技能。
二、实验仪器示波器、6v交流电源、面包板、电容（10μF*1，470μF*1）、变阻箱、二极管*4、导线若干。
整流滤波与稳压电路
实验6 整流滤波与稳压电路一、实验目的1. 理解单相半波和单相桥式整流电路的工作原理。
2. 理解电容滤波电路的工作原理及外特性。
3. 掌握稳压二极管构成的并联稳压电路工作原理。
4. 学习三端集成稳压电路的使用方法。
5.熟悉直流稳压电源的性能指标及测试方法。
二、实验任务基本实验任务1. 选择二极管组成整流电路，测试半波、桥式整流电路的性能。
2. 测量不同容量的电容滤波电路的输出波形和外特性，分析电容滤波性能。
3. 测量稳压二极管构成的并联稳压电路的性能参数。
扩展实验任务1.用三端集成稳压器LM317组成稳压电路，并测量电路的性能参数。
2.设计一个能够给300Ω的负载电阻提供5V稳定的直流电压的电源。
（1）选择与要求符合的电路结构；（2）通过计算，选择合适的器件参数；（3）画出电路，列出器件清单。
三、实验器材1．双踪示波器2．台式数字万用表3. 模拟电路实验箱四、实验原理能将交流电变换为稳定的直流电的电路称为直流稳压电源。
直流稳压电源的结构框图如图10.1图10.1 直流稳压电源的原理框图所示。
1.电源变压器电源变压器将输入的220V（50Hz）交流电压变换为整流电路适用的交流电压。
同时还起到了将强、弱电隔离的作用，所以该电源变压器又称隔离变压器。
2. 整流电路 整流电路是利用二极管的单向导电性，将交流电变成单向脉动的直流电。
常用的单相整流电路有单相半波与单相桥式整流。
单相半波整流电路由一只二极管组成，如图10.2（a ）所示。
该电路输入为变压器副边的正弦交流电压，输出为只保留输入电压正半周的单向脉动直流电压，波形如图10.2（b ）所示。
若将D 看做理想二极管，则输出电压的平均值与变压器付边电压有效值的关系是：U 0=0.45U 2。
单相桥式整流由四只二极管组成整流桥，如图10.3（a ）所示。
在输入电压的正半周，D 1和D 3导通， D 2和D 4截止，输出电压为u 2的正半周；在输入电压的负半周，D 2和D 4导通， D 1和D 3截止，输出电压是将u 2的负半周反相后加到负载上，输出电压波形如图10.3（b ）所示。
