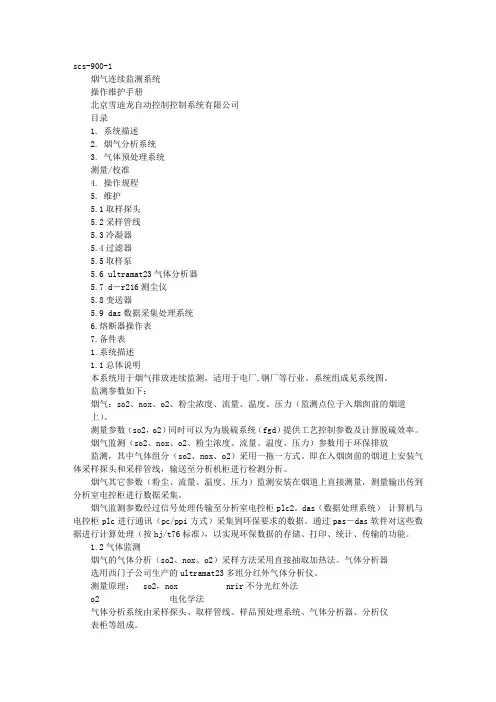

scs-900-1 烟气连续监测系统操作维护手册北京雪迪龙自动控制控制系统有限公司目录1. 系统描述2. 烟气分析系统3. 气体预处理系统测量/校准4. 操作规程5. 维护5.1取样探头5.2采样管线5.3冷凝器5.4过滤器5.5取样泵5.6 ultramat23气体分析器5.7 d－r216测尘仪5.8变送器5.9 das数据采集处理系统6.熔断器操作表7.备件表1.系统描述1.1总体说明本系统用于烟气排放连续监测，适用于电厂,钢厂等行业。
系统组成见系统图。
监测参数如下：烟气：so2、nox、o2、粉尘浓度、流量、温度、压力（监测点位于入烟囱前的烟道上）。
测量参数（so2，o2）同时可以为为脱硫系统（fgd）提供工艺控制参数及计算脱硫效率。
烟气监测（so2、nox、o2、粉尘浓度、流量、温度、压力）参数用于环保排放监测，其中气体组分（so2、nox、o2）采用一拖一方式。
即在入烟囱前的烟道上安装气体采样探头和采样管线，输送至分析机柜进行检测分析。
烟气其它参数（粉尘、流量、温度、压力）监测安装在烟道上直接测量，测量输出传到分析室电控柜进行数据采集。
烟气监测参数经过信号处理传输至分析室电控柜plc2。
das（数据处理系统）计算机与电控柜plc进行通讯（pc/ppi方式）采集到环保要求的数据。
通过pas－das软件对这些数据进行计算处理（按hj/t76标准），以实现环保数据的存储、打印、统计、传输的功能。
1.2气体监测烟气的气体分析（so2、nox、o2）采样方法采用直接抽取加热法。
气体分析器选用西门子公司生产的ultramat23多组分红外气体分析仪。
测量原理： so2，nox nrir不分光红外法o2 电化学法气体分析系统由采样探头、取样管线、样品预处理系统、气体分析器、分析仪表柜等组成。
1.3粉尘监测采用德国durag公司d－r216粉尘监测仪。
测量原理：浊度法系统组成：由测量发射体，反射体，控制器及保护风机组成。
雪迪龙cmes温压流课件
谢谢
温度边送器

温度变送器
• 热电阻测量原理：通过感应温度变化达到组织的
变化，通过确认阻值的不同，计算出当前的温度 ，再根据热电阻的量程变送输出对应的标准信号 (4-20mA)值。即：温度变化--热电阻--电阻变化-温度变送器—(4-20mA)信号。
温度变送器图片
接线端子 注意：正负接 线要正确
温度变送器
CEMS系统培训教材
张炳松 2012年2月
皮托管，压力变送器
掌握知识点
烟气流量装置： 1）安装角度要求（安装法兰）、安装方向要 求、相对位置（皮托管，压力变送器，吹 扫箱）要求 2）差压变送器调试方法 3）常见故障及处理方法
用途
• 是测量工艺管道内气体流速或流量的一次
元件，当烟气流经皮托管取压口时，会在 两个金属管口之间产生压差，这个压差再 经过差压变送器测量，变成4—20mA信号， 再经过计算处理变成流速或流量。 • 皮托管不适合测量烟气流速低于5m/s的场 合
M10参数（键/功能 禁用）
M11输出特性（流量测量平方根输出）
M12参数（不用）
M13参数：测量值显示选择
1.压力单位 2. 电流mA 3. 百分比%
• 按工作原理分：热电偶，热电阻(金属)，和半导
体热敏电阻。热电偶一般用于中高温的测量，而 热电阻主要是低温测量。 • 热电偶测温基本原理：将两种不同材料的导体或 半导体A和B焊接起来，构成一个闭合回路。当导 体A和B的两个执着点1和2之间存在温差时，两 者之间便产生电动势，因而在回路中行程一个大 小的电流，这种现象称为热电效应。热电偶就是 利用这一效应来工作的。 • 标准化热电偶型号：S，B，E，K，R，J，T型
